Измерения линейных размеров
Как измерить линейные размеры с помощью штангенциркуля? Всё зависит от материала детали/заготовки. Для жёстких элементов изделие плотно прижимается к какой-нибудь опорной плите, после чего внешними измерительными губками инструмента производят измерение. Предварительно следует установить пригодность имеющегося типа штангенциркуля работе. Например, основная измерительная шкала на штанге должна быть длиннее детали на менее, чем на 25…30 мм (с учётом собственной ширины губок). При использовании глубиномера эта величина ещё меньше, поскольку в расчёт следует принимать и длину рамки (для наиболее часто встречающихся инструментов 0-150 мм и точностью от 0,05 до 0,1 мм этот параметр принимается не менее 50 мм).
Как измерить штангенциркулем сечение провода? Неметаллические изделия гибки, а потому существенно искажают результат, полученный обычным способом. Поэтому в кембрик следует ввести жёсткую стальную деталь (винт, гвоздь, кусок прутка), после чего внешними губками определить диаметр сечения провода. Аналогично поступают, если требуется узнать внутренний размер провода.
Вопрос – как измерить цепь штангенциркулем – часто задают велосипедисты, поскольку износ цепи, определяемый как расстояние между её смежными звеньями, позволяет принять решение о замене изделия. Наружное губки устанавливают на расстояние 119 мм и вводят в звено, после чего растягивают их в стороны, пока дальнейшее увеличение размера окажется невозможным (для облегчения работ цепь можно предварительно нагрузить растягивающим усилием). Отклонение от первоначального размера покажет фактический износ, который далее необходимо сравнить с максимально допустимым.
Что такое метрическая и дюймовая резьба
Перед тем, как разобраться с определением шага резьбы при помощи резьбомера, нужно выяснить, чем отличается метрическая резьба от дюймовой и наоборот? Резьбы по системе мер подразделяются на два основных вида:
- Метрические — используется на следующих видах крепежных деталей: болтах, винтах, гайках, шпильках и прочих. Метрический тип нарезки возник еще в Советском Союзе, и активно используется сегодня
- Дюймовые — это американский стандарт нарезки, с которым домашние мастера сталкиваются при работе с сантехническими изделиями. Однако дюймовая нарезка встречается не только на сантехнических приборах, но и крепежных элементах
Разберемся более детально в вопросе о том, чем отличается метрическая резьба от дюймовой, и где они применяются чаще всего.
Отличительная особенность метрической резьбы (ГОСТ 24705-91) в соответствующей форме профиля, имеющего вид равностороннего треугольника.
Угол между вершинами этого треугольника равен 60 градусов, о чем уже упоминалось выше. Вершины или пики имеют тупую форму, то есть, выступы для сопряжения с винтом или гайкой срезаны. Для обозначения диаметра винта и шага резьбы используется единица измерения — миллиметры. Резьба такого типа может иметь крупный и мелкий шаг, что зависит от сферы применения соответствующих деталей. Детали с маленьким шагом используются преимущественно для регулировки, а также в устройствах, на которые воздействуют динамические нагрузки. Для обозначений крупной резьбы используется маркировка в виде буквы М и соответствующая цифра, например, 20. Это означает, что на заготовке нарезана метрическая резьба с диаметром 20 мм. Мелкая резьба на заготовке имеет аналогичное обозначение, только добавляется цифровое значение. Это значение указывает шаг резьбы, например, 1,5 мм. Ниже на фото представлена схема устройства метрической резьбы.
Кроме метрической, часто используется дюймовая резьба (ГОСТ 6111-52).
Новички, которые не знают о существовании этих двух видов нарезки, сталкиваются с некоторыми трудностями. Чтобы понять, что это за трудности, рассмотрим конструктивные особенности дюймовой резьбы. В профиле она имеет аналогичную форму, как и метрическая, но ее основное отличие в измененном углу между вершинами. Этот угол равен 55 градусам, что и отличает ее по конструкции от метрической нарезки. Для обозначения размеров дюймовой резьбы используется единица измерения — дюймы. В 1 дюйме 25,4 мм, а для обозначения дюймов используется два штриха. Дюймовая резьба может также быть крупной и мелкой, и характеризуется количеством ниток на один дюйм. Закрутить гайку с метрической резьбой на деталь с дюймовой нарезкой не получится, как и наоборот.
Резьба дюймовая и метрическая бывают наружными и внутренними, а основными их техническими параметрами являются:
- Шаг — это расстояние между двумя вершинами витков
- Глубина — расстояние от вершины до основания
- Угол профиля — это расстояние в градусах между боковыми частями профиля в плоскости оси
- Наружный диаметр — размер заготовки в области наличия нарезки, измеряемый по вершинам витков
- Внутренний диаметр — это расстояние, которое соответствует размеру цилиндра с присутствующими витками
Параметры резьбы Когда известно отличие метрической резьбы от дюймовой нарезки, можно приступать к рассмотрению вопроса о том, как научиться пользоваться резьбомером. Хотя этот прибор имеет простую конструкцию, но далеко не каждый способен правильно произвести соответствующие измерения (к тому же многие не знают о том, что существует специальный инструмент). От правильности выполненных действий зависит эффективность соединения.
Устройство штангенциркуля
| Диаметр по виткам резьбы (мм) | ШТУЦЕР (Наружная резьба) | ГАЙКА (Внутренняя резьба) | Диаметр по виткам резьбы (мм) | ШТУЦЕР (Наружная резьба) | ГАЙКА (Внутренняя резьба) |
| 8,7 | BSP 1/8 | 25 | JIC 1 1/16 | ||
| 9 | 10X1 | 25,2 | ORFS 1 | ||
| 9,6 | BSP 1/8 | 25,85 | 26X1,5 | ||
| 9,9 | JIC 7/16 | 26,3 | BSP 3/4 | ||
| 10,5 | 12X1,5 | 26,9 | JIC 1 1/16 | ||
| 11 | JIC 7/16 | 28 | 30X2 | ||
| 11,5 | JIC 1/2 | 28,5 | |||
| 11,7 | BSP 1/4 | 29,8 | |||
| 11,85 | 12X1,5 | 29,9 | |||
| 12,4 | 14X1,5 | 30 | JIC 1 3/16 ORFS 1 3/16 М30X2 | ||
| 12,55 | JIC 1/2 | 30,6 | BSP 1 | ||
| 12,67 | 31,3 | JIC 1 5/16 | |||
| 12,9 | JIC 9/16 ORFS 9/16 | 32,85 | 33X2 33X1,5 | ||
| 13 | BSP 1/4 | 33,1 | BSP 1 | ||
| 13,9 | 14X1,5 | 33,2 | JIC 1 5/16 | ||
| 14,1 | JIC 9/16 ORFS 9/16 | 33,3 | |||
| 14,2 | 34 | 36X2 | |||
| 14,4 | 34,5 | ORFS 1 7/16 | |||
| 14,5 | 16X1,5 | 35,8 | 36X2 36X1,5 | ||
| 15,2 | BSP 3/8 | 36,3 | ORFS 1 7/16 | ||
| 15,7 | 36,5 | ||||
| 15,85 | 16X1,5 | 37,85 | |||
| 15,9 | ORFS 11/16 | 38,8 | JIC 1 5/8 | ||
| 16,4 | 39,2 | BSP 1 1/4 | |||
| 16,5 | BSP 3/8 | 18X1,5 | 40 | 42X2 | |
| 17,3 | ORFS 11/16 | 40,9 | ORFS 1 11/16 | ||
| 17,5 | JIC 3/4 | 41,1 | JIC 1 5/8 | ||
| 17,85 | 18X1,5 | 41,8 | BSP 1 1/4 | ||
| 18,5 | 20X1,5 | 42,7 | ORFS 1 11/16 | ||
| 18,9 | JIC 3/4 | BSP 1/2 | 43 | 45X2 | |
| 19 | ORFS 13/16 | 43,5 | |||
| 19,85 | 20X1,5 | 44,85 | |||
| 20,5 | ORFS 13/16 | JIC 7/8 22X1,5 | 45 | BSP 1 1/2 | |
| 20,8 | BSP 1/2 | 45,4 | JIC 1 7/8 | ||
| 20,9 | BSP 5/8 | 47,3 | BSP 1 1/2 | ||
| 21,85 | 22X1,5 | 47,9 | JIC 1 7/8 | ||
| 22,1 | JIC 7/8 | 48,7 | ORFS 2 | ||
| 22,18 | 50 | 52X2 | |||
| 22,5 | 24X1,5 | 50,6 | ORFS 2 | ||
| 22,8 | BSP 5/8 | 51,8 | 52X2 | ||
| 23,25 | ORFS 1 | 56,7 | BSP 2 | ||
| 23,85 | 24X1,5 | 59,3 | BSP 2 | ||
| 24,4 | BSP 3/4 | 61,2 | JIC 2 1/2 | ||
| 24,5 | 26X1,5 | 63,5 | JIC 2 1/2 |
2011-2018 ООО «СеверГидро» Все права защищены
Как мерить штангенциркулем
Кто не знает как пользоваться штангенциркулем, рекомендуем к просмотру видео ниже.
До начала измерений необходимо убедиться в отсутствии повреждений прибора. Если губки инструмента стерты либо перекошены – пользоваться им не стоит, так как результаты получатся искаженными. Губки плотно прижимаются к поверхностям, не допуская при этом перекосов. Между губками и поверхностью стержня не должно оставаться зазоров.
В процессе измерений нужно следить за взаимным расположением рамки инструмента и прутка – оно должно быть строго перпендикулярным. По завершении определения размера поперечного сечения фиксирующий винт необходимо затянуть и снять штангенциркуль. По линейной шкале, расположенной на штанге прибора, определяются значения максимальной и минимальной величин.
При работе с инструментом нужно постоянно следить за тем, чтобы нулевая риска на нониусе совпадала с нулевой отметкой штанги. При невозможности достичь совпадения, прибор к проведению измерений не допускается.
Определение диаметра арматуры – задача не самая сложная, как может показаться на первый взгляд, достаточно выполнить несколько простейших замеров придерживаясь инструкций. Следует запомнить, что номинальный диаметр рифленого профиля определяется по специальной таблице из ГОСТ 5781-82, а для гладкого, такой как арматура А1 (А240), из ГОСТ 2590-2006. Точное измерение диаметра профиля, гарантирует правильное определение других параметров, таких как: вес арматуры, радиус загиба, площадь сечения.
Инструкция по определению шага трапецеидальной резьбы
Кроме метрической и дюймовой нарезки, существует также трапецеидальная резьба. Отличается она от рассмотренных выше типов тем, что ее профиль имеет угол 30 градусов. Применяется такой тип нарезки преимущественно в конструкции механизмов, где энергия вращения преобразуется в поступательные движения. Самый яркий пример, где используется трапецеидальная резьба — это тиски.
Для обозначения такого типа нарезки применяется маркировка Tr, а шаг нарезки измеряется в миллиметрах. Если на метрической нарезке шаг представляет собой расстояние между вершинами, то на трапецеидальной — это одинаковое расстояние между зубьями. Ниже на фото буквой P обозначен шаг трапецеидальной резьбы.
Для его измерения существует специальный Т-резьбомер, который стоит дороже дюймовых и метрических приборов. Чтобы его не покупать в случае необходимости определения шага трапецеидальной резьбы, имеется соответствующий алгоритм. Для этого необходимо измерить наружный диаметр, и сравнить его с табличными значениями, получив соответствующий результат.
Таблица определения шага трапецеидальной резьбы
Это интересно!В конструкции тисков используется трапецеидальная резьба, поэтому ее не стоит путать с метрической и дюймовой.

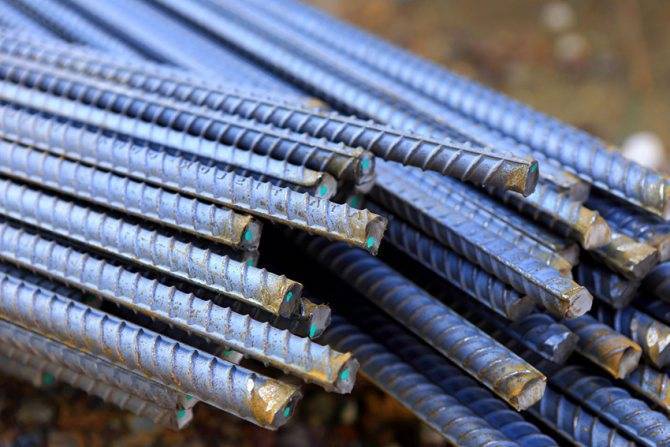

Все о диаметре арматуры
Изготовители арматуры нередко используют изношенное оборудование, и арматура получается несколько больше требуемого диаметра.
Изготовители арматуры нередко используют изношенное оборудование, и арматура получается несколько больше требуемого диаметра. По допускам она проходит, и общий тоннаж соответствует, а в пересчете на погонные метры образуется нехватка. В поисках этих метров теряется время, проект останавливается и остается ощущение обмана.
Пытаясь определить диаметр арматуры, следует учесть, что форма сечения арматурного стержня больше напоминает эллипс, нежели ровный круг. Поэтому измеряя пруток в разных местах, человек получает ряд чисел. К тому же проводя измерения по телу прутка и по ребрам, разбег в показателях получается в несколько миллиметров.
Это вносит путаницу в расчеты.
Как определить диаметр арматуры?
Размер следует смотреть в сопроводительных документах. В них производители проставляют так называемый номинальный диаметр арматуры, его называют номером арматуры. Этот показатель говорит о том, какого размера был прут, из которого сделан данный кусок арматуры (учитывая некоторые допущения).
То есть, номер профиля исходной заготовки сопоставим с номинальным диаметром готового продукта. В итоге можно сделать следующее (понадобится штангенциркуль):
- Измерить тело прутка.
- Измерить диаметр выступающих ребер.
- Суммировать показатели и разделить результат на 2.
Многие так и поступают. Получают среднее число, которое всех устраивает.
Вариант непрофессиональный, на бытовом уровне срабатывает, поскольку профессионалы таких вопросов не задают. При таких вычислениях уместны выражения: «максимальный диаметр арматуры» и «минимальный диаметр арматуры».
Это как раз те два показателя, которые получились при замерах тела и ребра стержня.
Используя эти цифры, была разработана таблица, в которой прописано какие минимальные и максимальные размеры, какому номинальному диаметру арматуры соответствуют.
Диаметр арматуры. Таблица соотношений диаметров
| номинальный диаметр | максимальный диаметр | минимальный диаметр |
| 6 мм. | 6,57 мм. | 5,57 мм. |
| 7 мм. | 7,75 мм. | 6,75 мм. |
| 8 мм. | 9 мм. | 7,5 мм. |
| 9 мм. | 10 мм. | 8,5 мм. |
| 10 мм. | 11,3 мм. | 9,3 мм. |
| 12 мм. | 13,5 мм. | 11 мм. |
| 14 мм. | 15,5 мм. | 13 мм. |
Вес арматуры
При продаже арматуры цена указывается за тонну изделия. Начиная немасштабное строительство человек, высчитывает метраж прута, требуемый для осуществления проекта.
Всякая арматура соответствующая ГОСТу имеет довольно точные показатели веса в расчете на 1 погонный метр прута. Эти данные также занесены в таблицу и активно используются на металлобазах.
Соотношение минимального, максимального и номинального диаметров соответствует конкретному весовому показателю. Это помогает определить вес арматуры по диаметру.
Диаметр арматуры для фундамента
Подготовив траншею для размещения в нем опорного основания строящегося объекта, приходит время рассчитать нужный диаметр арматуры. Можно, конечно, взять прут потолще и количеством побольше. Но это повысит затраты на материалы и оставит впечатление самодеятельности.
Лучше сделать по науке
К тому же для этого есть все необходимое. И прежде всего таблица.
| № арматуры | Количество стержней и площадь поперечного сечения | |||||
| 1 шт. | 2 шт. | 3 шт. | 4 шт. | 5 шт. | 6 шт. | |
| 6 | 28,3 мм2 | 57 мм2 | 85 мм2 | 113 мм2 | 141 мм2 | 170 мм2 |
| 8 | 50,3 мм2 | 101 мм2 | 151 мм2 | 201 мм2 | 251 мм2 | 302 мм2 |
| 10 | 78,5 мм2 | 157 мм2 | 236 мм2 | 314 мм2 | 393 мм2 | 471 мм2 |
| 12 | 113,1 мм2 | 226 мм2 | 339 мм2 | 452 мм2 | 565 мм2 | 679 мм2 |
Нужно измерить будущий фундамент и вычислить площадь его сечения. Если взять высоту и ширину в 600 и 500 мм. Перемноженные показатели дадут результат в 300 000 мм2. Для такого фундамента площадь сечения арматурных прутьев от площади сечения фундамента будет 0,1 %. То есть, 300 000 : 100 х 0,1 = 300 мм2. Это площадь сечения всех прутьев. Ближайшие показания в таблице предлагают величину в 302 мм2. Что соответствует 6 стержням № 8. Поперечная арматура может быть меньшей толщины, но не менее 6 мм. Лучше взять те же 8 мм. Используя таблицы можно эффективно рассчитать параметры будущего фундамента и не понести лишние расходы.
Уведомления о новых продуктах
Хочу получать
Замеры размеров рисунка на протекторах
Как измерить протектор шин, если необходимо оценить степень износа? Поможет глубиномер, которым выполняются измерения по всей образующей протектора шины. Следует учесть, что износ практически всегда неравномерен, и количество замеров должно быть не менее 3…5, причём на равномерно принятых для оценки участках протектора шины. Перед измерениями покрышку следует тщательно очистить от грязи, пыли и фрагментов мелких камней, застрявших внутри.
Измерение протектора шин цифровым глубомером
Иногда требуется решить задачу – как измерить протектор шин штангенциркулем, чтобы определить степень равномерности износа. Этим устанавливается износ шин протектора не только по глубине, но и по радиусу перехода от окружности выступов к окружности впадин. Поступают так. Измеряют глубину рисунка на новом протекторе шины, а затем — линейный размер визуально изменённой зоны на эксплуатировавшейся детали. Разница определит степень износа и поможет принять верное решение о замене колеса.
Все измерения производят глубиномером, который должен быть установлен строго перпендикулярно образующей протектора шины.
Измерение износ протектора колумбиком
Как правильно пользоваться штангенциркулем
Штангенциркуль – высокоточный инструмент, используемый для измерения наружных и внутренних линейных размеров, глубин отверстий и пазов, разметки. Свое название этот универсальный прибор получил от линейки-штанги, которая служит основой его конструкции.
Определение показаний по нониусу
Для определения показаний штангенциркуля необходимо сложить значения его основной и вспомогательной шкалы.
- Количество целых миллиметров отсчитывается по шкале штанги слева направо. Указателем служит нулевой штрих нониуса.
- Для отсчета долей миллиметра необходимо найти тот штрих нониуса, который наиболее точно совпадает с одним из штрихов основной шкалы. После этого нужно умножить порядковый номер найденного штриха нониуса (не считая нулевого) на цену деления его шкалы.
Результат измерения равен сумме двух величин: числа целых миллиметров и долей мм. Если нулевой штрих нониуса точно совпал с одним из штрихов основной шкалы, полученный размер выражается целым числом.
На рисунке выше представлены показания штангенциркуля ШЦ-1. В первом случае они составляют: 3 + 0,3 = 3,3 мм, а во втором — 36 + 0,8 = 36,8 мм.
Нониус с ценой деления 0,05 мм
Шкала прибора с ценой деления 0,05 мм представлена ниже. Для примера приведены два различных показания. Первое составляет 6 мм + 0,45 мм = 6,45 мм, второе — 1 мм + 0,65 мм = 1,65 мм.
Аналогично первому примеру необходимо найти штрихи нониуса и штанги, которые точно совпадают друг с другом. На рисунке они выделены зеленым и черным цветом соответственно.
Устройство механического штангенциркуля
Устройство двустороннего штангенциркуля с глубиномером представлено на рисунке. Пределы измерений этого инструмента составляют 0—150 мм. С его помощью можно измерять как наружные, так и внутренние размеры, глубину отверстий с точностью до 0,05 мм.
Основные элементы
- Штанга.
- Рамка.
- Губки для наружных измерений.
- Губки для внутренних измерений.
- Линейка глубиномера.
- Стопорный винт для фиксации рамки.
- Шкала нониуса. Служит для отсчета долей миллиметров.
- Шкала штанги.
Губки для внутренних измерений 4 имеют ножевидную форму. Благодаря этому размер отверстия определяется по шкале без дополнительных вычислений. Если губки штангенциркуля ступенчатые, как в устройстве ШЦ-2, то при измерении пазов и отверстий к полученным показаниям необходимо прибавлять их суммарную толщину.
Величина отсчета по нониусу у различных моделей инструмента может отличаться. Так, например, у ШЦ-1 она составляет 0,1 мм, у ШЦ-II 0,05 или 0,1 мм, а точность приборов с величиной отсчета по нониусу 0,02 мм приближается к точности микрометров.
Точность измерений зависит от различных факторов: величины отсчета по нониусу, навыков работы, исправного состояния инструмента.
Порядок проведения измерений, проверка исправности
Перед работой проверяют техническое состояние штангенциркуля и при необходимости настраивают его. Если прибор имеет перекошенные губки, пользоваться им нельзя. Не допускаются также забоины, коррозия и царапины на рабочих поверхностях. Необходимо, чтобы торцы штанги и линейки-глубиномера при совмещенных губках совпадали. Шкала инструмента должна быть чистой, хорошо читаемой.
Измерение
- Губки штангенциркуля плотно с небольшим усилием, без зазоров и перекосов прижимают к детали.
- Определяя величину наружного диаметра цилиндра (вала, болта и т. д.), следят за тем, чтобы плоскость рамки была перпендикулярна его оси.
- При измерении цилиндрических отверстий губки штангенциркуля располагают в диаметрально противоположных точках, которые можно найти, ориентируясь по максимальным показаниям шкалы. При этом плоскость рамки должна проходить через ось отверстия, т.е. не допускается измерение по хорде или под углом к оси.
- Чтобы измерить глубину отверстия, штангу устанавливают у его края перпендикулярно поверхности детали. Линейку глубиномера выдвигают до упора в дно при помощи подвижной рамки.
- Полученный размер фиксируют стопорным винтом и определяют показания.
Работая со штангенциркулем, следят за плавностью хода рамки. Она должна плотно, без покачивания сидеть на штанге, при этом передвигаться без рывков умеренным усилием, которое регулируется стопорным винтом. Необходимо, чтобы при совмещенных губках нулевой штрих нониуса совпадал с нулевым штрихом штанги. В противном случае требуется переустановка нониуса, для чего ослабляют его винты крепления к рамке, совмещают штрихи и вновь закрепляют винты.
Как измерить диаметр арматуры СТАЛЬНОЙ
С измерением диаметра стальной арматуры всё просто, тут нам на помощь приходит ГОСТ 5781-82 (Сталь горячекатаная для армирования железобетонных конструкций). В нём есть два чертежа, на которых изображены профили всей применяемой арматуры и нанесены обозначения диаметров и прочих размеров. Далее, под чертежами есть таблица №2 и таблица №3 из которых следует зависимость номера профиля от внутреннего и внешнего диаметра арматуры. Стоит помнить, что когда упоминаются целые числа, описывающие диаметр арматуры, речь идет о так называемом НОМИНАЛЬНОМ (усредненном) диаметре арматуры, который так же именуется как НОМЕР ПРОФИЛЯ. При этом реальные диаметры (внутренний — измеряемый по телу прутка и внешний — измеряемый по ребрам) отличаются от номинального диаметра и представляют собой дробные числа.
Поэтому, особенно внимательным нужно быть при покупке стальной арматуры с номером профиля от 16 и выше. Начиная с этого номера, внешний диаметр начинает значительно превышать номер профиля и зачастую равен следующему номеру профиля. Этим могут воспользоваться непорядочные продавцы. Так, например, у стальной арматуры с номером профиля 16, внутренний диаметр внутренний диаметр d равен 15,0 мм, а реальный внешний диаметр d1 равен 18,0 мм и этим фактом могут воспользоваться, чтобы продать «шестнадцатую» арматуру под видом «восемнадцатой».
Как избежать обмана при покупке стальной арматуры? Скачиваем ГОСТ 5781-82 (Сталь горячекатаная для армирования железобетонных конструкций). Смотрим в нём значение внешнего диаметра для арматуры с номером профиля, который Вам нужен. Берем с собой штангельциркуль и едем за арматурой. Замер внешнего диаметра производится в 300 мм от края стержня (сам край может быть деформирован при погрузках/разгрузках, при резке).
Измерение диаметра арматуры
Строго говоря идея измерения диаметра арматуры своими руками обычно базируется на несколько неправильных, а скорее приблизительных представлениях об арматуре, как о круглом гладком пруте. Который просто выглядит немного «как-то не так». Ну, типа немного рельефный. И когда человек, мало связанный с металлопрокатом, приступает к измерению, то его охватывает недоумение, а где же проводить замеры? Как правильно замерить диаметр арматуры, в каком месте неровного прута это лучше сделать? Тут же столько всяких канавок и гребешков, что совершенно непонятно, где измерять и какое из разных значений выбрать, как правильное. Такого чёткого, определённого, одного места где можно правильно измерить диаметр арматуры на арматурном пруте нет. И быть не должно «по определению». ВЕДЬ АРМАТУРА ЭТО НЕ ГЛАДКИЙ ПРУТ. Сейчас поясню этот «феномен» подробнее.
Вы видите, что разная арматура имеет разный рельеф, который называется периодическим профилем. Именно он вызывает главные сложности когда вы примеряетесь, как правильно сделать измерение диаметра арматуры своими руками.
Многочисленные рёбра, расположенные под углом к оси арматурного прута, действительно мешают и сбивают с толку. Это происходит вовсе не из-за недостатка какого-то опыта, непосредственно физическими методами правильно измерить диаметр арматуры или арматурного стержня довольно сложно. Если бы у нас был классический гладкий круглый прут, то проблем бы не было. А так, можете попробовать сами, если ещё не пытались. Делая замеры диаметра арматуры своими руками на разных участках прута мы получаем довольно разные значения. Что значит выражение «довольно разные»? На практике, при покупке металлопроката, или при выборе материала для выполнения строительных работ, нам нужно знать диаметр арматуры с точностью до 0.5 мм. По крайней мере чётко отличать арматуру 8, 10, 12. А замеры без учёта высоты профиля арматурного прута, могут дать нам ошибку и в 2 мм. Естественно, что это не годится. Я скажу больше, диаметр арматуры — выражение скорее образное, чем геометрическое. Почему? Да по той же причине, что мы путаем его с другим диаметром, к которому привыкли в отношении круглого прута. Но сечение арматуры — не круг, а фигура более сложной формы, близкая к эллипсу. То есть мы не можем сделать измерение диаметра арматуры ещё и потому, что арматура — это НЕ КРУГЛЫЙ ПРУТ. А какой же это прут, если не круглый? Сечение арматуры более всего напоминает эллипс. На практике диаметр арматуры не замеряют точно, инструментальными методами, а берут его из сопроводительных документов, в которых указывается НОМИНАЛЬНЫЙ или УСЛОВНЫЙ ДИАМЕТР АРМАТУРЫ.
Измерение диаметра арматуры визуально, «на глаз» вполне возможно, но способ этот применим только для «практиков», постоянно работающих с арматурой. Именно так определяют диаметр арматуры прорабы, строительные подрядчики, сварщики и бетонщики. Вы же никогда не видели сварщика на строительной площадке, задумчиво бегающего с штангенциркулем? Вот и я не видел. А, между прочим, рабочие очень точно умеют определять диаметр арматуры с которой часто работают и ПОЧТИ НИКОГДА не ошибаются. Но измерение диаметра арматуры визуально — это ОПЫТ, а НЕ СПОСОБ, КОТОРОМУ МОЖНО НАУЧИТЬСЯ. Как только опытный рабочий сталкивается с заданием, предполагающим работу с арматурой непривычного для него диаметра, он начинает её измерять.
Если необходимо измерить очень малую трубу
Обычно измерить диаметр небольших предметов рекомендуется при помощи штангенциркуля. Такой способ подходит в случае работы с трубами до 15 см Один конец (ножку) устройства прижимают к одной кромке трубы, а другой – к другому. При этом специальные указатели на штангенциркуле будут показывать наружный диаметр трубы.
Штангенциркуль – это универсальный инструмент для измерения с точностью до 0,1 или 0,01 мм внутренних и наружных размеров, а также глубины отверстий.
Если нужно будет с его помощью измерить внутренний диаметр, то можно кромку трубы, ту, что «отвечает» за ее толщину, зажать между ножек штангенциркуля. Затем из внешнего диаметра вычитается толщина стенки трубы. Это и будет внутренний ее диаметр.
Читать также: Станок для заточки пильных дисков по дереву
Как определить площадь арматуры: таблица расчетов
Площадь сечения арматуры – один из важнейших параметров, обуславливающих прочность. Чем выше предполагаемая нагрузка, тем должна быть больше площадь. Чтобы узнать эти данные, нужно обратиться к продавцу-консультанту или прочитать паспорт изделия. Если же изделие приобретается со вторых рук, то придется сделать расчет самостоятельно. Для этого необходимо следовать таким указаниям:
- Измерить диаметр. Поможет штангенциркуль. Необходимо учесть, что результат может быть некруглой единицей, поэтому его округляют, руководствуясь математическими правилами.
- Определить площадь сечения арматуры по его диаметру, используя специальную таблицу. С ее помощью можно вычислить, сколько весит 1 метр арматуры и сколько метров в тонне арматуры.
Таблица сортамента арматуры, вес 1 метра и диаметр.
| Поперечное сечение, площадь, см² | Диаметр арматуры, мм | Масса погонного метра арматуры, г | Сколько арматуры в тонне, м |
| 0,283 | 6 | 222 | 4505 |
| 0,503 | 8 | 395 | 2532 |
| 0,785 | 10 | 617 | 1620 |
| 1,131 | 12 | 888 | 1126 |
| 1,54 | 14 | 1210 | 826 |
| 2,01 | 16 | 1580 | 633 |
| 2,64 | 18 | 2000 | 500 |
| 3,14 | 20 | 2470 | 405 |
| 3,8 | 22 | 2980 | 336 |
| 4,91 | 25 | 3850 | 260 |
| 6,16 | 28 | 4830 | 207 |
| 8,04 | 32 | 6310 | 158 |
| 10,18 | 36 | 7990 | 125 |
| 12,58 | 40 | 9870 | 101 |
| 15,48 | 45 | 12480 | 80 |
Благодаря таблице можно с легкостью определить и другие данные, например, сколько метров в тонне арматуры 12 мм. Ищем в графе диаметра показатель 12 и находим соответствующую величину в графе длины. Этот параметр равен 1126 м.
Самостоятельный расчет площади арматуры, онлайн-калькулятор
При отсутствии таблицы нужно самостоятельно измерить диаметр. Допустим, он равен 6 мм, этот показатель делим на 2, чтобы узнать радиус. Получаем результат – 3 мм, возводим его в квадрат – 9 мм. Полученное число необходимо умножить на постоянную величину площади круга Пи, равную 3,14. Результат расчетов – 28,26 мм² или 0,2826 см². Этот показатель самостоятельного вычисления соответствует данным, содержащимся в таблице.
Такой способ определения площади сечения идеально точен, если стержни арматуры гладкие. Для прутьев с рифленой поверхностью расчеты выглядят несколько сложнее. Такие изделия имеют площадь большего размера и обладают высшей степенью сцепления с бетонным раствором, что делает их незаменимыми в сооружении железобетонных каркасов. Процесс расчета включает следующие этапы:
Если нет таблицы сортамента, то для расчета площади арматуры можно воспользоваться онлайн-калькулятором
- Вычисление общего показателя диаметра. Для этого делаются два замера – на ребристой поверхности и в узкой углубленной части. Чтобы результат был более точным, измерения лучше провести дополнительно в нескольких разных местах.
- Определение среднего арифметического путем сложения показателей и деления полученной суммы на 2.
- После вычисления диаметра площадь сечения арматуры определяется описанным выше способом, по формуле: S=π*r², где S – площадь; π – постоянная величина 3,14; r – радиус.
Компьютерные программы и интернет-технологии значительно упрощают процесс вычисления площади сечения арматуры. Калькулятор-онлайн позволяет сделать это за считаные минуты. Достаточно ввести показатели в нужные ячейки, чтобы моментально получить готовый результат.
Чтобы рассчитать площадь арматуры самостоятельно необходимо воспользоваться формулой: S=π*r²
