Замена пильного элемента бензопилы
Если требуется замена цепи на бензопиле, то выполните следующие действия.
Снимите крышку, закрывающую звездочку. Для этого чаще всего необходимо открутить крепежные гайки.
Открутив крепеж, снимите крышку, закрывающую муфту со звездочкой.
Взявшись рукой за шину, подайте ее в сторону звездочки, чтобы цепь ослабла.
Снимите цепной элемент с ведущей звездочки.
Теперь необходимо установить цепь на бензопилу. Возьмите новый пильный элемент и оденьте его сначала на ведущую звездочку.
Затем нужно одеть цепь на шину, уложив элемент в ее паз по всему периметру
Важно, чтобы звенья правильно оделись на ведомую звездочку, находящуюся на вершине шины
При установке обратите внимание на направление режущих звеньев. Они должны быть направлены в противоположную от агрегата сторону, на верхней части шины.
Подайте шину в противоположном относительно двигателя направлении, чтобы немного подтянуть цепь.
После укладки пильного элемента, прежде чем ставить крышку на место, необходимо совместить винт, посредством которого проводится регулировка натяжения, с регулятором, находящимся за шиной
Только после этого можно надеть крышку и слегка прикрутить гайки
Далее, вставьте отвертку в регулировочный винт и произведите окончательное натяжение. Как производится правильная натяжка цепи, было рассказано выше.
Немного приподнимите шину и затяните гайки, таким образом зафиксировав ее. Важно не переусердствовать и не сорвать резьбу.
Возможные риски при неравномерной натяжке
Любые изменения пильной гарнитуры (провисание, поломка зубьев, перенапряжение) могут приводить к проблемам во время работы. Риски эксплуатации инструмента с провисанием:
- снижение продуктивности при пилении, валке леса;
- цепь застревает в пазе, слетает с шины во время запуска;
- поломка гарнитуры, повреждения направляющих звездочек;
- высокая нагрузка на ротор, снижение срока эксплуатации инструмента;
- получение серьезных травм во время работы.
Перед началом работы важно качественно проверять все движущиеся механизмы, затяжку регулировочного болта. Использовать специальное масло для смазывания зубьев, пильной гарнитуры. Настройку цепи и непосредственно пиление нужно проводить в защитной одежде, надевать перчатки и очки, чтобы избежать травм
Настройку цепи и непосредственно пиление нужно проводить в защитной одежде, надевать перчатки и очки, чтобы избежать травм.
Гарнитура бензопилы – важный конструктивный элемент, отвечающий за продуктивность и качество работы. Перед началом эксплуатации следует проверить натяжение, убедиться в ее правильной установке. Напряжение корректируются с помощью специального болта или рычага на корпусе. Провисание или избыточное натяжение могут приводить к серьезным последствиям – поломке пилы, травмам во время распила древесины.
Правильная натяжка цепи на бензопилах имеет большое значение. Она сказывается на сроке службы режущей гарнитуры и всей мотопилы. Более того, при критически неправильной натяжке работать цепной бензиновой пилой просто невозможно.
Выбор цепи
Эффективность работы бензопилы Хускварна и ее срок службы зависят не только от умения натягивать звенья, но также от того, подходит ли она для определенной марки устройства. Различается эта деталь по нескольким критериям:
- шагу;
- толщине;
- глубине пропила;
- длине цепи и количеству ее зубьев.
Значение шага является для цепи главным параметром, на основании которого выбирается эта деталь. Его значение определяется промежутком между хвостиками. Распространенные варианты: 0,325, 0,375, 0,404 дюйма. Выяснить, какой тип нужен конкретной пиле, можно благодаря прочтению инструкции. Чем меньше шаг, тем меньшая мощность должна быть у механизма, на который следует ее натягивать.
Обозначение цифры 0,375 встречается редко, так как маркировка для удобства покупателей заменена значением 3/8, ведь 75 и 25 легко спутать, если покупка осуществляется непрофессионалом. Мощность бензопилы Гудлак, например, должна равняться 4 л.с. Иначе инструмент может испортиться.
Звенья с шагом 0,404 можно натягивать только на профессиональные механизмы, обладающие мощностью более 5 л.с.
Итак, основные маркировки:
- 0,325;
- 0,375;
- 0,404;
Классификация цепей по толщине
Паз на пильной шине на разных агрегатах имеет свою толщину, поэтому для большей эффективности работы лучше выбирать оптимальную. Минимальный параметр равен 1,1 мм. Такую деталь можно установить только на бытовые механизмы с маленькой мощностью. Цепь с шириной звена 1,3 мм более популярна. Применяется как на дешевых, так и на полупрофессиональных бензопилах Гудлак.
Остальные типы используются на мощных инструментах: 1,5, 1,6 и 2 мм. Последние 2 из перечисленных только для профессиональных механизмов Урал. Но прежде чем выбирать деталь по толщине, нужно узнать, какую из них вообще можно установить на пильную шину конкретного инструмента.
- 1,1 – самые простые пилы;
- 1,3 и 1,5 – полупрофессиональные;
- 1,6 и 2 мм – самые мощные.
Правильный уход за цепью и своевременное натяжение служит залогом долговечности. При должном внимании к бензопиле Урал или другой марки и самому работнику легче справляться с хорошо настроенным инструментом. Представленное видео помогает понять принцип обращения с механизмом.
Владельцы цепных пил время от времени сталкиваются с общей проблемой – с бензопилы или электропилы начинает слетать цепь. Почему так происходит, мы разберем далее в данном обзоре.
Основных причин того, что цепь слетает, всего три:
- растягивание;
- проблемы с шиной;
- проблемы со звездочкой.
Рассмотрим, почему происходит та или иная проблема:
Если растягивается цепь, начинает провисать, соскальзывать с шины
Причина, вероятнее всего, в износе самой комплектующей. Цепь обладает конечным сроком службы и является наиболее быстро изнашиваемым рабочим элементом бензопилы или электропилы. Металл деформируется вследствие нагрузок, поэтому не только затупляется, но и становится примерно на 1 см. длиннее, чем на новом инструменте. Самый простой способ — это поменять комплектующую, то есть купить и установить новую цепь.
Если появились проблемы с шиной, то кроются они в месте её крепления.
Эта причина довольно распространена: в пазу, расположенном между внешней пластиной, установленной на цепной гарнитуре, и внутренней пластиной, расположенной на корпусе бензо или электропилы. Обычно кожух крепится болтом. Это крепление называется двигательным узлом. Крепление шины, как и ведущая звездочка, закрыто защитными крышками. Когда болты креплений ослабевают, увеличивается степень вибрации шины, она начинает двигаться.
В том случае, если с шиной всё в порядке, натяжка в норме, как и работа самого инструмента. Если растяжение цепи связано именно с разболтанностью шины, закрепите шину и проверьте, как работает бензопила.

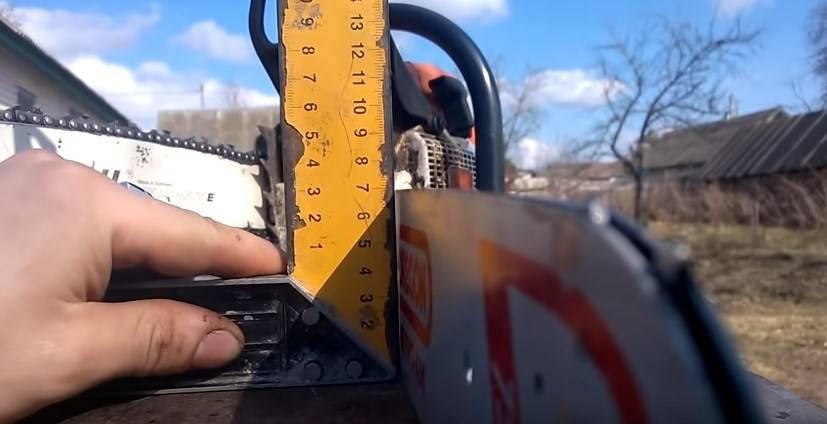

Видео – как измеряется длина шины бензопилы:
Проблема со звездочкой.
Если ведущая звездочка некачественно закреплена, цепь бензопилы также будет нуждаться в натяжке, поскольку провисания не избежать. Закрепите звездочку шины, сняв защитную крышку двигателя, свечи и вытянут воздушный фильтр. На место свечи зажигания устанавливается стопор, основная задача которого – фиксация поршня. Далее можно специальным ключом либо универсальным ключом для болгарки прокрутить диск сцепления в направлении вращения часовой стрелки.
После фиксации поршня можно приступить к зажиму ведущей звездочки. Далее все элементы собираются в обратном порядке.
Как выбрать цепь для бензопилы?
Подобрать цепь для бензопилы новичку поможет изучение нескольких важных факторов.
В их перечень входит:
материал гарнитуры – самыми надежными будут изделия, при производстве которых используется высоколегированная сталь, изготовленная с использованием никеля и хрома. Для возможности распиливания особо твердых пород древесины лучше всего выбирать гарнитуру с победитовыми напайками
При этом важно учесть, что победитовая цепь для бензопилы отличается большим весом, поэтому ее нужно устанавливать только на инструмент с высокой мощностью. О материале, из которого изготовлена деталь, подскажет маркировка на ее режущих зубьях;. количество звеньев – от этого параметра зависит КПД изделия
количество звеньев – от этого параметра зависит КПД изделия
Чтобы определить количество элементов, нужно посчитать зубья пильной гарнитуры;
глубина распила – этот параметр зависит от высоты профиля цепного зуба. Сегодня покупатели могут выбрать один из двух вариантов – детали с высотой зубьев 0,635 мм или изделия, высота зубьев которых составляет 0,762 мм. Изделия первого типа используются для комплектации бытовых пил. Элементы второго типа устанавливаются на мощные полупрофессиональные и промышленные инструменты;
длина цепи – напрямую зависит от размеров используемой пилы. Подходящие габариты гарнитуры, как правило, указываются в инструкции по эксплуатации инструмента;
направление распиловки – покупателю потребуется заранее определить, как именно он будет распиливать древесину – вдоль или поперек. В каждом из этих случаев используются гарнитуры разных типов.
Как установить пильную цепь и шину
Установка цепи предусматривает проверку ее натяжения после каждого сеанса заправки инструмента. Плохо закрепленная деталь соскальзывает с поверхности шины и травмирует рабочего. Осматривают натяжение руками, защищая их с помощью рукавиц. К тому же новые цепи в процессе эксплуатации меняют свою длину, поэтому проверку следует осуществлять очень часто.
Иногда в процессе работы возникает немаловажная деталь: не удается установить цепь без дополнительного нагрева и соответствующей ее деформации со стороны нижней части шины. Ни один работающий профессионал не оставит без внимания натяжение цепи в бензопиле. Слегка оттягивая гусеницу, он мгновенно оценивает величину растягивания цепи.
Звук, появляющийся в момент удара, может быть глухим и коротким. Натяжение гусеницы проводят последовательно, выполняя несколько несложных операций. Осматривают топливный кран. Рабочему необходимо убедиться, что топливная система блокирована. Можно снять свечную проводку или открыть клапан декомпрессии. Вилку электропилы вытаскивают из розетки.
Цепь проворачивают по направлению ее вращения при работе. Дефекты натяжения цепи заметны визуально: образуется нижнее провисание гусеницы. Контроль осуществляется регулировкой цепи через определенные временные промежутки.
В верхней части шинки должен быть постоянный запас, образующийся при оттягивании цепи. При очень сильном натягивании гусеница едва поворачивается и быстро останавливает свое движение. Не допускается регулировка цепи в рабочем положении. Подобная небрежность приводит к деформации шинки или поломке коленчатого вала. Натяжение гусеницы при работе осуществляется без инструментов. Максимальная глубина резки составляет мм, вес режущего оборудования — 9,4 кг.
Осталось только закрутить гайки и проконтролировать натяжение. Если нужна корректировка — провести настройку натяжения еще раз
Что важно знать: когда цепь находится в работе, из-за сил трения ее металл сильно нагревается и расширяется, а длина при этом увеличивается. Поэтому важно регулярно проверять натяжение и вовремя его корректировать
Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:
При снятии старой или при одевании новой цепи на направляющую шину бензопилы она может запутаться
Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:. При снятии старой или при одевании новой цепи на направляющую шину бензопилы она может запутаться.
Также это может произойти при неаккуратной транспортировке. Когда цепь запутана, она сворачивается в кольца. Из-за недостаточной гибкости в поперечном направлении ее очень непросто распутать голыми руками, ведь при попытке распутать одно кольцо в другом месте образуется новое кольцо. Нужно положить цепь бензопилы на горизонтальную поверхность и раскручивать кольца в разные стороны, при этом подтягивая полотно в таком направлении, чтобы диаметр колец увеличивался.
Рано или поздно цепь распутается в ее естественное положение. Существует еще один способ — можно расклепать одно звено цепи и расправить ее, после соединить в кольцо и заклепать расклепанные звенья обратно. Многие, даже самые опытные пользователи бензопил, сталкивались в своей жизни с ситуацией, когда цепь соскакивала с направляющей шины во время работы. Самой распространенной причиной является недостаточная натяжка цепи или ее износ.
Хотя иногда проблема появляется из-за неправильного положения звездочки относительно оси вращения или некрепко зафиксированной пильной шине на бензопиле.
Цепь — важный элемент конструкции бензопилы. Именно на нее приходится наибольшая нагрузка во время работы, поэтому требуется качественный и системный уход.
Сейчас в продаже существует множество моделей цепей для бензопил. Нажмите, чтобы отменить ответ. Сейчас обсуждают. Пластиковый бордюр на даче — это красиво, практично и экономично!
Почему цепочка летит, выясните причины
Как работает осциляционный шпиндельный станок. Как работает осциляционный шпиндельный станок Что такое таблетированная соль и для чего ее используют Плоскошлифовальная машина: достоинства и недостатки Эксцентриковая шлифмашина: основные моменты Витаминная зелень в любое время года: огород на подоконнике Как правильно подобрать электроды при сварке инвертором.
Как выбрать пескоструйный аппарат для домашнего использования. Рассказываем, как отремонтировать инверторный сварочный аппарат.
Основные неполадки цепи бензопилы
Пользователи бензопил нередко сталкиваются с проблемой натяжения пильной цепи. Она либо самопроизвольно ослабевает, либо растягивается и слетает. Как правило, данные неприятности вызываются поломками агрегата. Поэтому прежде чем приступить к процедуре натяжки цепных звеньев, следует проверить и устранить возможные причины, которые могут привести к нарушению регулировки.
Причинами того, что цепь на бензопиле растягивается, могут быть большие нагрузки или недостаточное поступление смазки на шину. Из-за этого пила перегревается, металл расширяется, увеличиваются размеры пильного элемента, и он слетает с шины. Поступление масла может нарушиться при поломке насоса, засорении каналов, обрыве масляного шланга.
Если вы поменяли цепь на бензопиле на новую, то будьте готовы к тому, что в период обкатки она будет немного растягиваться. Необходимо лишь вовремя проверять натяжение, чтобы элемент не слетел с шины.
При износе ведомой или ведущей звездочки снижается эффективность сцепления со звеньями цепи, вследствие чего пильный элемент слетает. В таком случае придется открутить привод цепи и поменять звездочку. Также пильное полотно агрегата может слетать по причине его растяжения или деформации шины.
Если на вашей бензопиле ослабевает цепь, то вызывать данную неисправность может вышедший из строя механизм натяжения.
Как правильно одеть цепь на бензопилу?
В большинстве моделей бензопил цепь просто одеть на шину при помощи откручивания головного винта, потом звенья необходимо расположить на ведущей звездочке. До работы следует оглядеть общее состояние всех режущих поверхностей и направляющего паза и установочного колеса. Часто в нем накапливается грязюка и маленькая стружка, которая потом приведет к плановому ремонту, ухудшению скольжения. Пошаговый метод работы:
- Высвободить винты, фиксирующие защитную крышку звездочки, обычно она закручивается при помощи барашковой гайки.
- Повернуть натяжную звездочку на право до упора.
- Наложить звенья на гарнитуру, начиная с верхушки. Допиться, чтоб они попали в надлежащие пазы.
- Закрепить назад крепление цепной звездочки, затянуть гайку. Направляющие должны попасть в особый желоб.
- Отпустить цепной тормоз, оттянуть цепь по косильной лески движения для проверки натяжения. По мере надобности подкрутить рычаг натяжителя. Набросок 4 – Установка цепи на бензопилу
Установочное колесо должно свободно прокручиваться после установки цепи бензопилы. В конце работы непременно смазать все передвигающиеся элементы инструмента, чтоб избежать резвого износа.
Принципиально! Установку гарнитуры следует проводить исключительно в плотных защитных перчатках. Это убережет вас от травм и порезов наточенными краями режущей кромки зубьев.
Установка шины на STIHL и Husqvarna
Модели бензопил от производителя STIHL могу отличаться в процессе сборки. Пошаговое управление:
- Раскрыть барашковую гайку, снять защитную крышку цепной звездочки. Повернуть ее на шине до упора на право.
- Наложить цепь на шину, начиная с верхушки, режущий зуб на верхней стороне должен глядеть четко вперед.
- Приложить собранную шину к бензопиле, конструкцию натянуть на звездочку. Надвинуть направляющую на болт с буртиком. Закрыть крышку, попав штырьками в предусмотренные производителем отверстия.
- Поворачивать барашковую гайку до того времени, пока крышка звездочки не коснется корпуса мотора.
- Повернуть зажимной болт вперед, ведущие звенья должны попасть в пазы шины. Стопроцентно закрутить барашковую гайку.
В конце работы проверить натяжение, если гарнитура плохо двигается, отрегулировать натяжение гайкой. Перед пуском следует включить цепной тормоз.
Метод установки шины с цепью для пил Husqvarna фактически схож. Главное отличие – у большинства моделей натяжение и регулировка расположения гарнитуры к корпусу контролируется не одним, а 2-мя барашковыми гайками. На защитном корпусе наружной звездочки изредка встречается отдельный регулировочный рычаг, потому настройку натяжения следует производить только болтами.
Принципиально! До работы с бензопилой следует пристально изучить управление пользователя. В нем тщательно обрисовывают все этапы опции и сборки инструмента.
Растянулась цепь
Любые многофункциональные конфигурации цепи приводят к понижению продуктивности инструмента, травмам во время работы.
Следует часто смотреть, чтоб не было деформации металла и растяжения более 1 см.
Если такая неувязка все таки появилась, требуется приобрести новейшую цепь либо откорректировать старенькую.
Разъединить звенья цепи на станке либо зафиксировать ее в тисках, сточить ратфилем заклепки и вышибить их при помощи бородка (болгарку использовать не рекомендуется).
Удалить 1-2 звена зависимо от степени растяжки цепи. После чего поставить все элементы на место, воткнуть заклепку и отбить ее молотком, использовать особый заклепочный инструмент. Для надежности рекомендуется использовать сварочный аппарат. В конце работы сточить избытки и заусеницы узким надфилем.
Механизмы натяжителей
В зависимости от конструктивных особенностей инструмента механизм натяжения гарнитуры может отличаться.
В бюджетных моделях бензопил для регулировки цепи используют классический болт с прямой резьбой, который находится сбоку на корпусе.
В таком варианте в комплектацию входит специальный ключ для подтяжки или имеется внешний паз для шлицевой отвертки.
Все профессиональные модели оснащены более удобными регулировочными механизмами. С помощью них натянуть цепь можно одним движением рычага или поворотом специального диска. Их конструкция состоит из встроенного натяжителя, фиксация при повороте достигается за счет контргайки. В некоторых моделях регулировка осуществляется за счет блокировки шины в определенном положении крышки инструмента. Вне зависимости от способа напряжение цепи нужно корректировать только в охлажденном состоянии. Натяжение горячей цепи приводит к появлению провисания в процессе остывания.
Сильный износ пильного полотна
Шина служит намного дольше, чем цепь. Однако это не означает, что эксплуатировать ее можно вечно, и не задумываться о замене. Обычно направляющая меняется после 2-3 изношенных цепей. Перед заменой направляющей бензопилы, нужно оценить ее техническое состояние. Если на бензопиле установлена шина китайского производства, то она может износиться быстрее, чем цепь. Именно поэтому при обнаружении кривого распила древесины бензопилой, необходимо провести диагностику шины.
Чтобы убедиться в износе шины, необходимо снять ее и осмотреть. Обычно износ проявляется путем укороченного одного из бортиков. Порой обнаружить это визуально крайне сложно, поэтому необходимо воспользоваться штангенциркулем. Разница в несколько десятых мм говорит о том, что шина нуждается в замене. Еще есть простой способ проверки износа направляющей при помощи угольника. Для этого шина располагается на ровной поверхности, и к ней сбоку нужно приставить угольник. Если сверху и снизу стенки направляющей соприкасаются с угольником, значит деталь исправна.
Это интересно! Увеличить срок службы направляющей бензопилы можно только путем периодического ее переворачивания. Для этого обязательно убедитесь в том, что на инструменте предусмотрена такая возможность, о чем подскажут соответствующие разметки на гарнитуре.
Ускоренный износ шины может возникнуть по причине неправильного функционирования масляного насоса. Если смазка подается с большими перерывами, то соответственно увеличивается трение, а значит и детали изнашиваются быстрее. Если смазочный механизм работает исправно, то это в разы увеличивает срок службы не только гарнитуры, но и всего инструмента.
Устройство натяжителя и принцип работы
Регулировка натяжения цепи производится простым перемещением шины:
- от ведущей звёздочки (от бензопилы) для усиления натяжки;
- к ведущей звёздочке (к бензопиле) для ослабления натяжки.
Шина перемещается с помощью простейшего шестерёнчатого механизма, который передаёт усилие от регулировочного винта к шине.
На регулировочном валу есть шип, который обязательно должен попасть в отверстие на шине при её установке. Это зацепление и заставляет шину перемещаться при регулировке.
Винт находится под отверстием в крышке, закрывающей звездочку привода, сбоку или спереди, в зависимости от модели бензопилы.
Механизм натяжителя прост, потому достаточно надёжен. Выходит из строя по единственной причине — если зубцы шестерней привода сделаны из мягкого или хрупкого металла. Некоторые недобросовестные производители используют детали, сделанные при помощи порошковой металлургии. Зубцы на таких шестернях быстро «слизываются».
В таких случаях приходится менять узел целиком. Можно натягивать цепь вручную или с помощью тисков. Шина аккуратно, без давления на пазы, фиксируется в тисках, бензопила оттягивается от тисков до достижения нужной натяжки цепи. Это временная мера. Цепь приходится подтягивать часто, а без регулировочного механизма делать это неудобно.
Регулировка проводится при полностью установленной на место шине с цепью, при ослабленной затяжке гаек крепления, которых в зависимости от модели может быть одна или две.
Почему на бензопиле ослабевает цепь
Натяжка цепи на любых бензопилах слабеет постоянно. Тому есть несколько физико-механических причин.
- Цепь соединена из множества звеньев, которые скреплены втулками через отверстия. Даже при самой точной заводской подгонке между втулок и отверстий есть люфт, иначе цепь не будет складываться в эллипс. При работе все люфты стягиваются в одну сторону, что приводит к увеличению длины. Даже микронный люфт 52 и более звеньев в сумме приводит к ощутимым величинам.
- При нагрузках, особенно сильных, могут растягиваться пластинчатые элементы всей цепи.
- Постепенное провисание цепей бывает при износе деталей. Стираются зубья ведущей и ведомых звездочек, внешняя кромка паза шины. Звездочки уменьшаются в диаметре, шина становится короче.
- Металл при нагревании не только расширяется, но и удлиняется. Во время работы нагревшаяся цепь становится немного длиннее и провисает.
