Как открутить сцепление на бензопиле
Операция по извлечению муфты и барабана достаточно проста и с набитой рукой требует около 1 минуты времени. Если узнать нюансы и подготовиться заранее, проблем не возникнет, но при спонтанном подходе, процедура значительно затягивается, если вовсе не срывается. Представленная далее инструкция, наглядно и по шагам демонстрирует, как разобрать сцепление на бензопиле разными способами, используя доступный инструмент.
1. Первый и самый простой шаг заключается в снятии крышки шины, путем откручивания 2х крепежных гаек, шестигранным ключом из комплекта бензопилы. Пильная шина и цепь так же снимаются (если установлены).
2. Если барабан располагается с наружной стороны, для его снятия достаточно вынуть стопорное кольцо. Данную операцию удобней проводить шлицевой отверткой.
3. Поскольку обгонная муфта закреплена на валу, попытка откручивания будет приводить лишь к вращению деталей. Необходимо зафиксировать положение коленвала, путем установки упора для поршня, через свечное отверстие. В качестве стопора можно использовать специальные девайсы, стоимость которых начинается от 200 руб. Если нет возможности и желания тратить время на поиск подобного упора, всегда можно поместить в камеру сгорания обычный тросик с узелком.
4. После фиксации положения вала, можно приступать к откручиванию муфты. Обычно на ней нет удобной гайки для накидного ключа, и разборка подразумевает использование специального съемника. Стоимость подобных приспособления начинается от нескольких сотен и нередко превышает стоимость самой муфты.
В качестве альтернативы можно использовать ключ от болгарки или сорвать аккуратными ударами молотка, уперев зубило. Как вариант, можно использовать шину бензопилы, продев в её отверстия 2 коротких болта и затянув их гайками с обратной стороны. Можно изготовить самодельный съемник сцепления, отметив и просверлив в листе металла (от 4 мм), соответствующие пазам отверстия, в которые продеть и затянуть винты. В целом, существует множество изощренных способов “зацепить” муфту без лишних затрат. Некоторые откручивают простым гаечным ключом или плоскогубцами.
5. Сорвав фиксацию обгонной муфты, продолжаем откручивание по часовой стрелке (резьба левая).
6. Под муфтой, на валу может находиться большая металлическая шайба, разделяющая компоненты (не на всех моделях). Вынимаем её, а вслед за ней барабан с игольчатым подшипником. Сцепление снято.
Если представленное выше руководство, недостаточно полно передало суть, закрепите полученные знания наглядной демонстрацией всего процесса. Следующая короткая видеоинструкция, с полезными комментариями автора, подробно объяснит, как снять и выполнить ремонт сцепления бензопилы своими руками, с минимальными временными затратами.
Описание процесса снятия сцепления можно назвать универсальным, применимым для всех современных моделей пил. Как было упомянуто выше, главное конструктивное различие может проявляться в расположении звездочки, которая обычно находится внутри (между муфтой и картером), но бывает установлена и снаружи (такую менять гораздо легче). В остальном, если хотите разобраться как снять сцепление с бензопилы партнер или хускварна, достаточно ознакомиться с изложенной выше инструкцией, отражающей все этапы процесса. Мелкие нюансы, характерные определенным моделям (крепление крышки воздуховода, натяжитель цепи), обычно не вызывают затруднений и легко разрешаются своими силами, либо с помощью технической документации.
Источник
Как снять сцепление бензопилы?
Барабан сцепления является одновременно ведущей звездочкой.
Положение напильника при заточке цепи бензопилы.
Основной причиной выхода из строя этого узла является износ зубцов звездочки. В случае если барабан является монолитным, то в процессе работы цепь прорезает звездочку. Такой барабан подлежит замене. На некоторых устройствах барабана имеется сменный венец и при проведении ремонта осуществляется его замена, а барабан при сохранении нормального состояния эксплуатируется далее.
В случае необходимости ремонта бензопилы возникает вопрос о том, как разобрать сцепление. При наличии сервисного центра лучше обратиться к специалистам, но при отсутствии последних процедуру разборки и ремонта можно осуществить собственными руками. Эта операция является несложной и при наличии соответствующих инструментов ее может осуществить практически каждый человек. Почти у каждой модели этого инструмента имеются свои нюансы в проведении демонтажа муфты сцепления, однако общая последовательность действий является одинаковой для любых моделей.
На первом этапе требуется снять крышку тормоза цепи. Для этой цели требуется потянуть ручку на себя. Это делается для того, чтобы лента не контактировала с чашкой сцепления. После этого ослабляются гайки крепления крышки и натяжитель цепи.
Ослабление натяжителя позволяет ослабить цепь и шину. После откручиваются гайки крепления крышки тормоза, после чего крышка демонтируется полностью.
На втором этапе осуществляется демонтаж направляющей шины и цепи, удаление загрязнений.
Следующий этап разборки заключается в выворачивании свечи головки цилиндра. Затем проводится фиксирование поршня в цилиндре. Для этой цели осуществляется вращение коленвала и после перекрытия выпускного отверстия в цилиндр опускается кусок веревки, который препятствует дальнейшему движению поршня. После проведения ремонта веревка вытаскивается за второй конец наружу.
Четвертый этап разборки заключается в непосредственном демонтаже сцепления. Сначала требуется открутить гайку на сцеплении. Следует помнить, что эта она имеет левую резьбу, при ее отвинчивании нужно вращать ключ по часовой стрелке. Для работы используется ключ, который входит в комплект принадлежностей бензопилы.
После отвинчивания гайки нужно разобрать сцепление и осмотреть барабан с ведущей звездочкой на предмет наличия износа. Затем после проведения осмотра барабана и звездочки проводится осмотр состояния игольчатого подшипника. При необходимости изношенные элементы подлежат замене.
Сборка инструмента осуществляется в обратной последовательности.
Существует несколько нюансов, которые требуется знать при ремонте сцепления:
- На некоторых модификациях и моделях бензопил между сцеплением и чашкой ведущей звездочки размещается шайба. В случае разборки этого элемента требуется установка шайбы в том положении, в котором она находилась ранее. Эта шайба может иногда устанавливаться между двигателем и чашкой.
- Некоторые модели приводов масляных насосов имеют спецпружину. Она передает вращение от звездочки на привод маслонасоса. Очень важным является правильная установка этой пружины при осуществлении сборки устройства. При неправильном монтаже маслонасос прекращает подачу масла для смазывания цепи. Что может привести к дорогостоящему ремонту.
После проведения ремонтных работ перед началом использования бензопилы по прямому назначению требуется проверить работу масляного насоса и подачу им масла для смазывания пильной цепи и механизмов направляющей шины.
Как увеличить рабочий ресурс муфты?
При малых оборотах элементы с фрикционными накладками (1), имеющие степень свободы в круговом направлении, притягиваются к центру вала пружинами (2) и не передают вращение на барабан (3), соединенный со звездочкой движущей цепь. Когда обороты мотора бензопилы добиваются значений, при которых центробежная сила превосходит усилие пружин, фрикционные сегменты прижимаются к внутренней поверхности барабана и начинают его крутить. В итоге начинает крутиться ведущая звездочка, приводящая в движение пильную цепь.
Как видно на фото, звездочка находится за сцеплением.
У других бензопил, звездочка может находиться с наружной стороны сцепления.
Чтобы избежать незапланированного ремонта, оператору бензиновой пилы нужно придерживаться определенных рекомендаций. Они помогут продлить сроки эксплуатации сцепления цепной бензопилы и защитят ее от повреждений основных действующих элементов.
К этим рекомендациям относятся:
- регулярная смазка деталей муфты;
- своевременная очистка механизма от пыли и засохшего масла;
- эксплуатация бензопилы только с полностью исправной шиной и качественно заостренной цепью;
- избежание попаданий установленной режущей гарнитуры на твердые металлические предметы.
Современные бензопилы оборудованы центробежными муфтами сцепления. Это означает, что их работа всецело зависит от крутящего момента мотора, который в конкретный момент времени выдает пила.
Его основными конструктивными элементами выступают:
- барабан;
- звездочка;
- пружины.
Принцип работы выглядит следующим образом. При запуске пилы элементы, которые свободно перемещаются в радиальном направлении, пружинами стягиваются к оси вала. В этом случае крутящий момент не поступает на барабан, а значит на звездочку и направляющую. В момент, когда центробежная сила превалирует над силовым потенциалом пружин, элементы сцепления ослабевают и сжимаются у внутренней части барабана, инициируя его кручение. Вместе с ним вращательный цикл переходит на звездочку и саму шинно-цепную гарнитуру.
Главным достоинством сцепления такого типа считается его проскальзывание при внезапном торможении режущей части, что не останавливает двигатель. В результате «сердце» пил – моторы остаются в целости и сохранности.
В комплектацию большинства современных бензопил входит сцепление центробежного типа. Работа этих механизмов напрямую зависит от создаваемого двигателем крутящего момента.
При этом вращательное усилие от мотора не передается на барабан, ведущую звезду и шину. Постепенно давление центробежной силы увеличивается и вытесняет усилие, создаваемое пружинами. В этот момент составляющие сцепления теряют свою силу и начинают сжиматься рядом с внутренней частью барабана. Под действием пружин барабан начинает раскручиваться. Двигаясь, он передает вращение на ведущую звезду и пильную гарнитуру бензопилы.
Основной плюс центробежного сцепления заключается в его мгновенном проскальзывании в тот момент, когда режущие органы начинают вращаться медленнее. При этом сам двигатель бензопилы не теряет своей изначальной скорости и продолжает двигаться так же плавно, как прежде. Это позволяет сократить расходы топлива и снизить риск образования заусенцев в ЦПГ мотора хозяйственной пилы.
Как снять сцепление на бензопиле?
Чтобы устранить любую из неисправностей барабана или ведущей звездочки, оператору потребуется снять сцепление с бензопилы.
Порядок действий должен быть следующим:
Вначале нужно ослабить цепь и снять всю пильную гарнитуру;
Далее оператор должен демонтировать воздушный фильтр и пластиковую крышку штатного корпуса сцепления;
После этого потребуется застопорить коленчатый вал – в результате он должен оставаться неподвижным в процессе демонтажа заводского сцепления. Чтобы заблокировать коленвал, можно вытащить крышку корпуса стартера и вставить 2 небольших металлических болта в ротор, предусмотренный в устройстве системы зажигания. Второй вариант – демонтаж свечи с последующим опусканием поршня и его блокировки. Чаще всего для этого используется моток тонкой веревки;
Затем можно переходить к демонтажу самого сцепления. Для этого инструментом из комплекта пилы или ключом для обслуживания болгарки нужно аккуратно открутить сцепление по ходу стрелки часов
При этом важно не сорвать механизм с резьбы;
Далее нужно демонтировать барабан и ведущую звезду;
На следующем этапе потребуется установить новое сцепление и закрутить его на резьбе против хода стрелки часов до упора. Для этого нужно еще раз заблокировать коленчатый вал
В противном случае появится риск поломки стартера, расположенного на противоположном конце коленвала;
После этого нужно собрать сцепление на бензопиле и окончательно затянуть его. Для этого потребуется передвинуть ручку инерционного тормоза от себя, произвести запуск ДВС бензопилы и быстро вернуть рычаг тормоза в обратное положение.
После замены механизма нужно дать ему время на притирку с другими узлами пилы. Для этого необходимо завести бензопилу и дать ей время поработать на холостом ходу. Спустя 5 минут нужно слегка надавить на рычаг газа. Выполнив 2–3 нажатия рычага с интервалом 1–1,5 минуты, можно переходить к дальнейшей эксплуатации садового бензоинструмента.
Когда нужно снимать сцепление
Разборку сцепления с целью снятия проводят в таких случаях:
- когда лопнула пружина (цепь проворачивается, двигатель работает с перебоями);
- слетела пружина;
- откололся кусочек барабана (в этом случае будет слышен шум, цепь бензопилы также будет крутиться);
- временной износ (настало время снимать и менять сцепление из-за выработки ресурса).
Современные бензопилы работают на двухтактных двигателях, которые соединены редуктором с цепью пилы. Цепь продвигается по шине, и согласно центробежному принципу работу на холостых оборотах должна оставаться в неподвижности, то есть, быть безопасной для того, кто держит бензопилу.
Если нагрузка, оказываемая на инструмент, превышает рекомендуемую, то сцепление ослабит или полностью прекратит передачу крутящего момента на шину. Это приведет к остановке двигателя. При возникновении подобных ситуаций сцепление изнашивается, поэтому со временем нуждается в замене. В инструкции по эксплуатации к бензопиле у некоторых производителей есть информация о том, что сцепление является расходной деталью, то есть, подлежит периодической замене.
Видео — как снять сцепление на бензопиле:
Снятие сцепления на бензопилах Штиль и Долмар
Наверняка вы замечали, что бензопилы могут иметь разные конструкции передаточных устройств. Выше приведена инструкция по снятию муфты с барабаном, на котором звездочка находится с внутренней стороны. Такое устройство имеется большинстве бензопил, но только не на инструментах марки Stihl. Бензопилы известного производителя оснащаются барабаном, который имеет звездочку с наружной стороны. Выглядит это следующим образом, как показано на фото ниже.
Другое расположение звездочки вовсе не означает, что инструмент оснащен иным механизмом сцепления. Однако это говорит о том, что принцип снятия сцепления отличается от вышеописанной инструкции. Поэтому выясним, как снять муфту на бензопилах Stihl, Dolmar и другие, на которых звездочка находится с наружной стороны.
- Для начала необходимо также снять кожух и шину, чтобы обеспечить доступ к муфте
- Выкрутить свечу и застопорить поршень при помощи специального ключа или шнура
- Далее приступаем к снятию звездочки и барабана. Для этого отверткой нужно поддеть стопорное кольцо, и извлечь его
- Демонтируется барабан с подшипником
- Используя ключ на «19» (идущий в комплекте с инструментом) необходимо выкрутить гайку с левой резьбой, соединенную с механизмом. Откручивать необходимо в направлении по часовой стрелке
- После этого можно выполнить соответствующий ремонт или замену детали
Установка новой или отремонтированной детали выполняется в порядке обратном снятию. Процедура практически идентичная с первым вариантом, за исключением некоторых особенностей. Если необходимо заменить только барабан или звездочку, то при этом демонтировать муфту не понадобится, в отличие от варианта с внутренним расположение звезды.
https://youtube.com/watch?v=33EK5UNkMCU%3F
Это интересно! Если осуществляется замена барабана, то рекомендуется также поменять сам механизм сцепления. Если барабан меняется по причине его перегрева, то высока вероятность того, что механизм также имеет свойства повреждения от воздействия высокой температуры.
Как снять сцепление на бензопиле?
Для того чтобы снять сцепление с бензопилы, в первую очередь следует быть внимательным и осторожным, чтобы не повредить ничего лишнего.
Выполнять эту операцию следует по такому алгоритму:
- Снимите пильную шину и цепь. Для этого открутите ручной тормоз цепи, потянув ручку на себя. Затем демонтируйте шину, удалите загрязнения.
- Снимите кожухи с воздушного фильтра и сцепления.
- Заблокируйте коленвал. Это обязательная процедура для избегания его вращения во время работы. Для этого выкрутите свечу зажигания, зафиксируйте поршень в нижней «мертвой» точке и проденьте в свечное отверстие веревку.
- С помощью специального ключа снимите сцепление. Откручивать его нужно по часовой стрелке, поскольку у него обычно левая резьба.
- Заменяем поврежденные детали. Собрать сцепление бензопилы следует в обратном порядке, в котором проводился разбор.
Довольно часто замена цепной муфты, включая Champion 242, объясняется тем, что эта часть может лопнуть. И причина проста.
Все современные бензопилы оснащены цепным тормозным устройством, и в большинстве моделей он управляется с помощью ленты, расположенной на покрышке шины и цепи, окружающей барабан сцепления.
Если пользователь не отключает цепной тормоз во времени, а, наоборот, продолжает нажимать на спусковой крючок дроссельной заслонки, крышка шины и цепи будут таять, заставляя барабан сцепления лопнуть. В этом случае ремонт бензопилы неизбежен.Рассмотрим замену барабана сцепления на примере бензопилы Champion 242, которая полностью самоисполняется.Замена барабана сцепления выполняется в несколько этапов, мы рассмотрим каждый из них:
- Снимите крышку воздушного фильтра.
- Чтобы отвинтить гайки, удерживающие структуру муфты на коленчатом валу, необходимо остановить двигатель. Для этого снимите крышку с свечи, поверните ее и вставьте веревку в отверстие для свечи.
После этого плавно потяните ручку стартера, чтобы удалить оставшееся пространство в камере сгорания. Не рекомендуется использовать металлическую пробку, так как коленчатый вал можно проворачивать во время отвинчивания гайки.
В этом случае поршень возьмет веревку, и стопор сломает ее дно.
Советы: как снять звездочку с бензопилы
- Особенности барабана сцепления в бензопилах
- Метод проведения подмены барабана сцепления
Многие инструменты нуждаются в постоянной подмене расходных частей. Касается это и пил. 3 самостоятельная регулировка карбюратора карбюратор на бензопиле Partner 350. Как снять сцепление чтобы снять сцепление на бензопиле, с моей китайской.
Вот поэтому вопрос о том, как снять звездочку с бензопилы, которую еще нередко именуют диском сцепления либо центробежного механизма, очень животрепещущ у домашних мастеров.
В связи с этим нужно разглядеть, что именуется звездочкой и для каких целей она нужна.
Барабан сцепления, именуемый звездочкой, является неотъемлимой частью бензопилы.
Барабан, размещающийся в базе сцепления механизма, является неотъемлемой частью системы привода цепи. Как снять сцепление на бензопиле? Замена муфты своими руками и как собрать сцепление обратно — всё это читайте на нашем сайте! Эта деталь собственной формой припоминает звезду, за счет чего она и получила свое заглавие. Как снять сцепление на бензопиле: STIHL, Husqvarna.
Зависимо от вида бензопилы деталь может быть проф либо бытовой. Потому что проф пила употребляется более нередко, чем бытовая, то и ведущая звездочка просит постоянной подмены. У бензопил Husqvarna как снять сцепление чтобы снять сцепление на бензопиле.
Если гласить о бытовых инструментах, то тут все находится в зависимости от объема выполняемой работы и нагрузки, которая оказывается на цепь устройства.
В большинстве случаев требуют подмены звездочка, венец и подшипник пилы.
Обычно для того, чтобы снять звездочку с бензопилы, многие люди обращаются в спец сервисные центры, но если есть необходимость сберечь домашний бюджет, выполнить эту работу можно и без помощи других. Это мероприятие не выглядит сложным, но при этом требуется иметь все нужные детали и инструменты. Процесс подмены звездочки аналогичен для хоть какой модели устройства.
Как снять сцепление на бензопиле.
С задачей, как открутить муфту сцепления на бензиновой пиле, сталкиваются, когда нужно заменить ведущую звёздочку, добраться к маслонасосу или при полной разборке бензопилы.
В этом нет ничего сложного, если знаешь как. Для начала, естественно нужно снять крышку тормоза цепи, которая фиксирует шину. Для этого, нужно сперва потянуть ручку тормоза на себя, убедившись, что лента тормоза не касается чашки сцепления. Затем ослабить две гайки, удерживающие крышку, ослабить механический натяжитель цепи. После этого, окончательно отвернуть две гайки и снять крышку тормоза цепи.

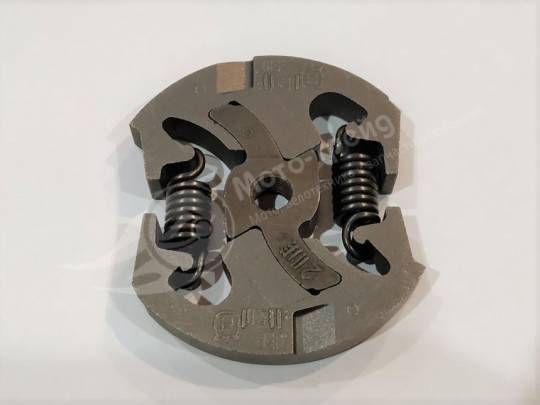

Снимаем шину и цепь, видим центробежную муфту сцепления бензопилы.
После этого необходимо застопорить поршень в цилиндре. Для этого нужен такой девайс.
Шнур с узлами, что-бы застопорить поршень с коленвалом.
Далее, выкручиваем свечу, берем фонарик и светим в свечное отверстие. Проворачивая коленвал с помощью шнура стартера – смотрим, что-бы он двигаясь вверх, перекрыл выпускное окно цилиндра.
Это нужно для того, что-бы поршень не перерезал шнур, который будет служить стопором. Заталкиваем шнур в свечное отверстие, чем-больше, тем лучше и слегка упираем поршень с помощью стартера.
Теперь можно откручивать муфту сцепления. Резьба на ней левая, так что откручивать нужно по часовой стрелке. Зачастую на трехлучевой гайке есть подсказка со стрелочкой, в какую сторону нужно крутить. Сложность ещё заключается в том, что муфта сцепления посажена на резьбовой герметик, потому бывает, что открутить её не-просто. Если есть строительный фен, можно предварительно разогреть центр муфты. Ставим наставку на один из лучей гайки сцепления, и несколько раз, резко ударяем молотком по наставке. Наставку необходимо ставить как-можно ближе к центру сцепления, если поставить её на край, можно обломать луч гайки.
После нескольких ударов молотка, сцепление бензопилы, как-правило откручивается, и дальше его можно откручивать даже руками. Если идет туговато, можно взять обычный ключ от болгарки, и крутить им.
После снятия корзины сцепления появляется возможность заменить ведущую звездочку (она может быть как цельной вместе с барабаном, так и отдельной, плавающей), оценить состояние игольчатого подшипника, либо получить доступ к маслонасосу.
Сборка производится в обратной последовательности. Обязательно, на резьбу нужно нанести немного резьбового фиксатора, лучше красного, для неразъемных соединений, что-бы муфта не откручивалась самопроизвольно.
Перед тем, как накручивать сцепление, веревку из цилиндра лучше вытянуть, снова провернуть коленвал, но уже в обратную сторону до перекрытия выпускного окна, и затолкать шнур по-новой. Хотя, как-правило при закручивании, коленвал сам упирается с помощью зацепов магнето о стартер. Закрутить сцепление бензопилы, нужно с хорошим усилием. Производить запуск бензопилы желательно после того, как схватится фиксатор резьбы, и обязательно с установленной крышкой тормоза. Если этого не сделать, то муфта сцепления может самопроизвольно открутиться на ходу, отлететь и привести к травмам. Это может произойти, если разогнать двигатель до высоких оборотов и затем заглушить. В такой ситуации, части слетевшей муфты могут разлетаться в радиусе 15 и более метров, так что соблюдайте технику безопасности!

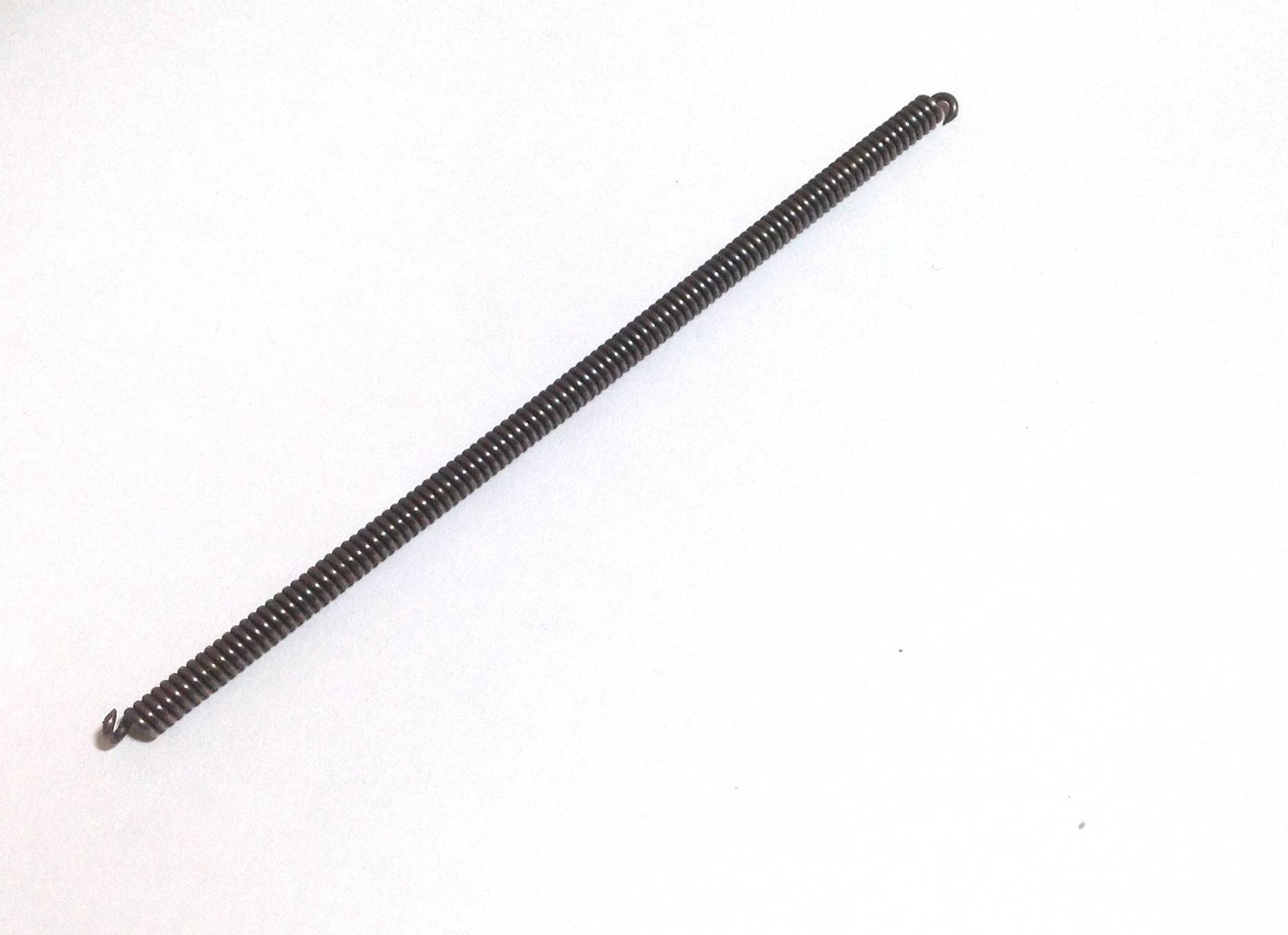

Ремонт механизма сцепления — замена пружины
Не торопитесь менять весь механизм, так как устранить неисправность сцепления можно путем замены неисправной детали. Чаще всего причиной неисправности является пружина, которая растягивается и может повредиться. Уже растянутая пружина является неисправной. Если произошло повреждение пружины, то ее можно заменить, чтобы восстановить работоспособность инструмента. Инструкция по замене зависит от конструкции механизма, так как сжимающие устройства бывают разных видов, но все они подлежат замене. Процедура эта не столько сложная, как требующая особой внимательности и соблюдения последовательности действий. Как заменить пружину на муфте бензопилы, подробно показано в видео ролике.
Если повредилась фрикционная накладка, то эту деталь также можно заменить. Замена детали также нужна в случае износа резьбового соединения, что случается при частом снятии и установке муфты на место. Чтобы понять причину неисправности детали, понадобится для начала произвести визуальный осмотр. Если износились зубья звездочки, то ее следует заменить. Несъемные звездочки надо менять вместе с барабаном.
Причины, по которым требуется разбирать сцепления:
- Неисправная или лопнувшая пружина;
- В результате нагрузок на бензопилу и износа деталей, пружина покинула свое место;
- Сколы на тарелке сцепления;
- Износ деталей.
Бензопилы «Хускварна» – основные неисправности
Инструмент шведского производителя способен превратить тяжелый труд в простое занятие. Модели бензопил «Хускварна 137», «Хускварна 240» и «Хускварна 365» отличает три особенности:
- высокая мощность двигателя;
- улучшенная система фильтрации двигателя;
- возможность поглощать излишние вибрации.
Если инструмент эксплуатировать строго по инструкции и своевременно устранять его неполадки, то он будет радовать надежной и стабильной работой. Правильно проведенный ремонт с оригинальными запчастями позволит пользоваться пилой продолжительное время.
Основной причиной поломки бензопилы чаще всего становятся сбои в двигателе, которые могут проявляться следующим образом:
- не заводиться;
- неустойчиво работать на холостых оборотах;
- заводиться и сразу глохнуть;
- не иметь достаточной мощности.
При этом неисправность следует искать в системе зажигания, поршневой группе или топливной системе. Нередко причина плохой работы инструмента может быть связана со сцеплением, тормозной системой, механизмами смазки, шиной.
Система зажигания
Ремонт бензопилы «Хускварна 240» своими руками, да и любой другой модели, следует начинать с поиска неисправности в системе зажигания.
В первую очередь специалисты рекомендуют достать и осмотреть свечу. Состояние этого элемента укажет на недочеты в работе топливной системы.
- Если свеча полностью сухая, то значит, в цилиндр не попадает топливная смесь. В этом случае свеча вкручивается на место и ремонтируется топливная система.
- Если свеча сильно залита топливной смесью, то могут быть нарушены правила запуска агрегата, или плохо отрегулирован карбюратор. Необходимо перекрыть подачу топлива и запустить стартер. Делается это для того, чтобы удалить избыток горючего. Свечу надо сначала очистить острым предметом, затем промыть с помощью моющих средств, просушить феном и установить на место. После этого инструмент запускается и проверяется его работа.
- Если на свече отсутствуют остатки топлива, то ее надо прочистить, помыть и проверить на наличие искры. Ее отсутствие может говорить о нарушении зазора между маховиком и его магнитопроводом или о поломке модуля зажигания.
Неисправность в системе зажигания может быть связана с применением плохого масла или с неправильном соотношением бензина и масла.
Система подачи горючего
Если топливо не поступает в бак бензопилы, то на это могут быть две причины:
- Засорился фильтр.
- Засорилась крышка.
В этом случае топливо подается не в полном объеме, и инструмент не заводится или заводится и сразу глохнет. Ремонт заключается в прочистке воздушного фильтра и крышки.
Фильтр снимать необходимо очень аккуратно, чтобы забившая его грязь не попала в карбюратор. Чистится и моется он обычными моющими средствами.
Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле
Ремонт карбюратора
Ремонт этого узла своими руками заключается в разборке и чистке. Если поломка серьезная, то за помощью следует обратиться в сервисный центр.
Чаще всего неисправности инструмента связаны с использованием бензина или масла низкого качества. Чтобы уберечь карбюратор от поломок, необходимо соблюдать некоторые меры профилактики:
- Запускать бензопилу следует строго по инструкции.
- Бензин не рекомендуется хранить в пластиковой емкости. Это поможет избежать сильного нагара.
- Топливную смесь нельзя хранить долго, так как со временем она теряет свои качества.
В каких случаях требуется замена?
Чаще всего снимают для замены в случае износа зубцов ведущей шестерни и стенок.
Другие случаи, когда требуется снятие всей корзины:
- сцепление не выключается, зазор между центробежным механизмом и внешней крышкой забит опилками и грязью вперемешку с маслом, цепь крутится на холостых оборотах, прочистить без съема не удаётся.
- изношены, стерты или сломались и требуют замены детали (пружины, сегменты) или вся корзина.
- сцепление заклинило по разным причинам (посторонние предметы, грязь, поломка деталей, разрушение или изменение положения пружин).
- при полной разборке двигателя.
Как изменить звезду на Партнере?
Видео поможет вам сменить ведущий партнер бензопилы
, мы покажем, как легко и быстроразвязывать .
Механизм соединительной тяги довольно сложный — это бензопила «Partner 350». Его неисправности часто сопровождаются громкой работой двигателя. Также следует отметить, что когда кривошипный механизм ломается, карбюратор часто гаснет. В этом случае ремонт бензопилы «Партнер 350» своими руками более целесообразно начать с проверки модуля зажигания. Также необходимо будет полностью проверить сцепление. В частности, заслуживает внимания состояние центробежной муфты.
Чтобы проверить его, необходимо снять верхнюю крышку. Прямо сцепление в этой модели расположено вблизи карбюратора. Для достижения центробежной муфты в пиле маховик удаляется. Затем головка карбюратора отсоединяется
В этом случае важно не повредить топливную систему. Установленная центробежная муфта на болтах
Вы можете отключить эту часть с помощью ключа. Если трещины видны под цилиндром, то муфта должна быть изменена. Однако некоторые эксперты советуют не спешить. Если трещины неглубокие, вы можете попытаться немного намотать поверхность файлом.
Снятие и замена муфты своими руками по инструкции
О том, как снять сцепление на бензопиле, знают далеко не многие пильщики. Конструктивное исполнение механизмов на разных моделях бензопил отличаются, но принцип работы везде одинаковый. Процедура демонтажа также практически идентична, поэтому далее рассмотрим, как открутить муфту на бензопиле с внутренним расположением звездочки.
Первоначально понадобится подготовить необходимые инструменты:
- Специальный ключ, который называется съемником. Он зачастую поставляется вместе с бензопилой
- Отвертка для вывинчивания винтов, которыми крепится защитный кожух
- Свечной ключ — используется для вывинчивания крепления кожуха и шины (идет в комплекте с инструментом)
- Веревка — для того, чтобы застопорить коленчатый вал. Лучше использовать асбестовую, но для этой цели подойдет любая. Веревка используется на тот случай, если в комплекте к инструменту не прилагается специальный стопорящий ключ для поршня
Если демонтаж выполняется с целью замены, то соответственно понадобится заранее подготовить новый механизм. При покупке новой муфты нужно только знать точную марку бензопилы, так как устройства отличаются по наружному диаметру, резьбе и конструкции рабочего механизма. Инструкция, как снять муфту сцепления на бензопиле имеет следующий вид:
- Первоначально необходимо выкрутить крепежные гайки кожуха и шины
- Снять кожух с ручным тормозом, а также цепь и шину
- После этого переходим к снятию пластиковой крышки, чтобы добраться до свечи зажигания. Для этого отверткой вывинчиваются крепежные элементы, и демонтируется крышка вместе с воздушным фильтром
- Вывинчивается свеча зажигания бензопилы при помощи свечного ключа
- В свечное отверстие цилиндра нужно просунуть веревку (установить специальный ключ при его наличии). Это делается для того, чтобы застопорить коленчатый вал. Если диаметр веревки в несколько раз меньше размера свечного отверстия, можно на ней сделать узлы
- Далее приступаем к вывинчиванию самой муфты. Для этого берем специальный ключ, который должен быть в комплекте. Если ключа нет, то можно воспользоваться инструментом от УШМ или сделать самостоятельный съемник, что также не составит труда
- Шлицы ключа необходимо установить в отверстия муфты, после чего приступить к вращению детали. Вращать необходимо в направлении по часовой стрелке. Обычно производители указывают направления для откручивания в виде стрелочки
- При вращении муфты поршень достигнет верхней мертвой точки, после чего застопорит коленчатый вал. Далее приложив небольшое усилие, произойдет срывание сцепления с последующим выкручиванием механизма
- Выкрученная муфта демонтируется с бензопилы. При необходимости также извлекается барабан со звездочкой
Процедура вовсе не трудная, и занимает не много времени. Сборка выполняется в порядке обратном снятию. Во избежание каких-либо неисправностей, рекомендуется устанавливать полностью идентичное сцепление на соответствующую модель инструмента.
https://youtube.com/watch?v=Bim7K73ZZeE%3F
