Виды катушек по их соответствию с мотокосами
Помимо методов зарядки и подачи режущего корда косильные гарнитуры делятся между собой по соответствию к разным моделям триммеров. В продаже встречаются следующие катушки:
оригинальные – подходят только для определенных моделей мотокос. Использовать их для монтажа с другими триммерами не удастся из-за несоответствия резьбовых соединений;
универсальные – эти модели можно устанавливать на любую мотокосу. Универсальная катушка стоит немного дороже, однако ее могут поочередно использовать сразу несколько владельцев разных мотокос.
Чаще всего в продаже можно найти оригинальные катушки брендов Stihl, Husqvarna, Oleo-Mac, Echo. В свою очередь, универсальные косильные гарнитуры выпускают компании Champion, Shindaiwa, Partner.
Автоматическая намотка лески на катушку
Существует разновидность катушек, в которых автоматический механизм производит намотку самостоятельно – от пользователя достаточно лишь правильно заправить леску. Леска пропускается сквозь отверстие на внутренней части корпуса, её усики без намотки продеваются сквозь отверстие на внешнем корпусе, бобина собирается, и при вращении кнопки намотки леска внутри наматывается самостоятельно. В такой шпуле невозможно сделать намотку неверно: механизм сам определит правильное направление, поскольку крутиться может лишь в одну сторону.
http://tytdacha.ru/sadovaya-tehnika/gazonokosilki/kak-namotat-lesku-na-trimmer/http://yotools.ru/trimmeri/kak-namotat-lesku-na-katushku-trimmera-klyuchevye-momenty.htmlhttp://proinstrumentinfo.ru/kak-zapravit-lesku-v-katushku-trimmera-pravilno-video/
голоса
Рейтинг статьи
Специфика катушки
В современном мире (как в городе, так и в селе) практически нельзя обойтись без такого современного и полезного инструмента, как триммер. Его широко применяют сотрудники коммунальных служб крупных городов, такие устройства востребованы и в фермерских хозяйствах, их используют для облагораживания дачных участков, огородов, садов и т.д.
Фото комплектации катушки садового триммера.
Однако следует помнить, что основным рабочим элементом является головка для триммера — катушка с леской. Именно этот элемент чаще всего выходит из строя и требует ухода. Цена катушек имеет широкий диапазон (от 10 до 150 долларов), что делает такой инструмент еще более дорогим. Любой производитель (даже брендовый) комплектует свое изделие обычно недорогой и низкокачественной катушкой. Однако можно достаточно долго работать и примитивной катушкой при условии своевременного проведения работ по уходу за ней.
Как и любой другой механический элемент, катушка требует очистки от набившейся травы, охлаждения при перегревах и заливки смазочного материала. Однако катушки часто выходят из строя по разным причинам, а покупать новые или нести в ремонт сломавшиеся достаточно дорого. При этом практически все неисправности можно устранить самостоятельно. Разобрать катушку не составит труда, особенно если пользоваться инструкцией.
Первой деталью, которая часто выходит из строя на катушке триммера, является леска. Леска — это расходный материал, за который производитель ответственности не несет. При этом на многих моделях катушек замена лески — сложная процедура (а у некоторых брендов и невыполнимая). Попытка заменить леску на материал, отличный от параметров родной лески, может привести к разрушению катушки.
Сама катушка (часть элемента, на которую осуществляется намотка лески) редко выходит из строя, тогда как пазы, через которые продевается рабочая часть лески и которые ее удерживают, могут разрушиться (сточиться), поскольку практически всегда они выполнены из пластика.
Видео о смазке троса, замене хвостовика, установке защитного кожуха и катушки триммера:
Как снять леску
Чтобы заменить леску в триммере, снимите крышку головки. Для этого прижмите пальцами защелки фиксаторов, находящихся с обеих сторон крышки, и потяните крышку вверх. Откроется доступ к катушке. После этого вытащите ее, потянув вверх по оси, на которой катушка сидит. Если концы лески торчат из отверстий головки, то приподнимите катушку по оси и вытяните из отверстий головки остатки лески внутрь. Теперь деталь ничего не держит и ее легко снять и убрать оставшуюся рабочую нить.
Катушка разделена на две части центральной перегородкой с вырезом. У разных моделей кос детали различаются размером, поэтому нужно проверить, сколько можно намотать лески на бобину. Ее длина колеблется между 1 и 4 м.
Почему этот инструмент называют по-разному
Под триммером изначально понималась именно ручная газонокосилка с электрическим двигателем. При этом питание косилки шло как от сети, так и от аккумуляторной батареи, которая может быть установлена на штангу или переноситься в специальном подсумке.
Основным режущим элементом является леска, что создает некоторые ограничения по типу обрабатываемой травы: можно косить только растения, имеющие тонкий и мягкий стебель. Площадь покоса ограничивается длиной кабеля или емкостью аккумуляторной батареи. Однако в последнее время триммерами стали называть и косы с бензиновыми двигателями. Они дают большую мобильность рабочему, что позволяет существенно увеличить размер участка.
А вот электрические и бензиновые косы изначально были разновидностями газонокосилок, однако с появлением триммера эти конструкции перестали быть востребованными и сейчас выпускаются редко, а их названия перешли к триммерам — большинству людей так более привычно называть этот инструмент.
Что такое триммер
Под триммером подразумевают мотокосы или электрокосы. Фактически это является одной из разновидностью газонокосилок (ручная косилка), которые предназначены для скашивания травы. Это современная коса. Первоначально они разрабатывались для выполнения сельскохозяйственных работ, однако основным применением триммеров стал именно покос газонов.
Впервые идея создать триммер пришла в голову американскому предпринимателю Дж. Болласу. Проезжая на машине через автоматическую автомойку, он заметил, что принцип вращающихся щеток можно использовать для скоса сельскохозяйственных культур.
Схема комплектации триммера.
После этого он собрал примитивный триммер из консервной банки (в качестве катушки) и лески, продетой в просверленные в ней отверстия. Полученную конструкцию он установил на шест, на который предварительно был монтирован двигатель от мопеда. Устройство косило не только пшеницу, но и траву. Поняв, что на продаже косы он заработает большие деньги, предприниматель усовершенствовал свое изделие и дал ему название «Уничтожитель сорняков». Особенностью изобретения стала возможность скоса травы вокруг деревьев — леса прекрасно срезала траву, но не травмировала кору.
Основным назначением подобного инструмента стал скос травы на небольших площадях в местах, где классическая колесная техника не может быть использована:
- при наличии большого количества кустарников;
- в садах с большим количеством деревьев;
- около заборов и оград;
- если участок имеет неровный рельеф.
Все триммеры имеют в своем составе штангу — основной конструктивный элемент. К штанге с одного конца крепится бензиновый или электрический двигатель, а на другой надевается катушка с леской — основным рабочим элементом. При этом тип передачи может быть любым — ограничивается только возможностями производителя и коммерческими параметрами.
Предварительная подготовка
Прежде всего, для наматывания лески требуется снять катушку (шпульку, шпулю) с триммера — конкретные действия будут зависеть от сложности конфигурации и типа самого изделия:
- небольшие электрические триммеры с рабочим расположением двигателя и катушки в нижней части, как правило, имеют по обеим сторонам бобины боковые клавиши. При одновременном нажатии на них верхняя часть катушки вместе с внутренним содержимым для намотки лески отсоединяется, в то время как нижняя остаётся на триммере. Разбор шпульки желательно производить на ровном гладком месте, чтобы входящая в конструкцию пружина не выскочила и не потерялась;
- электрические и бензиновые триммеры с изогнутой штангой без возможности установки ножа, как правило, имеют катушки со специальным барашком: в подобных конструкциях следует одной рукой удерживать шпулю в неподвижном положении, а другой против часовой стрелки вращать фиксирующую бобину на штанге гайку-барашек. После отсоединения гайки снимается вся бобина.
- электрические и бензиновые триммеры с возможностью установки ножа на прямой штанге (например, триммеры Штиль) под бобиной имеют отверстие. Для неподвижности штанги в это отверстие вставляется отвёртка или другой подходящий предмет и при медленном вращении достигается такое взаимное расположение, когда отвёртка входит внутрь отверстия, а бобина фиксируется. После этого корпус катушки прокручивается по часовой стрелке (при левой резьбе) и снимается с триммера.
Для второго и третьего случая катушки, в зависимости от конструкции, разбираются различными способами. В бобинах с барашком выкручивается барашек, в катушках с защёлками нажимаются защёлки-фиксаторы и одна часть катушки освобождается от другой. Если половинки шпули соединяются резьбой, то достаточно их поворачивать руками в противоположные стороны до полного развинчивания.
Что можно использовать вместо лески
Многих пользователей триммеров интересует вопрос: чем можно заменить шнур по умолчанию, используемый в таком устройстве? Они начинают проводить опасные эксперименты, устанавливая металлическую или медную проволоку, металлические кабели или струны, а также обычную леску в косилочной головке.
Если установлен вместо лески металлический кабель, тогда триммер становится опасным устройством не только для пользователя, но и для других. Этот факт объясняется тем, что во время работы агрегата стальной трос будет постепенно работать, его концы будут распутаны, а небольшие куски проволоки будут разлетаться в разные стороны на высокой скорости.
И если вы случайно коснетесь своей или чужой ноги во время работы со стальным тросом (проволокой), это обеспечит сильный и глубокий разрез тканей, а в некоторых случаях ампутацию пальцев ног. Неудивительно, что производитель использует нейлон для этой цели, поскольку он достаточно легкий и прочный, а в отсоединенном состоянии он не вылетает и не может причинить травмы.
Завершающий момент инструкции
Обычно процесс замены лески на триммере конкретной модели популярно описывается сопровождающей документацией. Другой вопрос, что эта документация зачастую поставляется на иностранном языке, так как пресловутые газонокосилки в массе своей – продукты импортного производства.
Между тем, есть намного более простой, экономичный и полезный для здоровья человека и природы способ – приведение в порядок газонов обычной крестьянской косой. Лезвие косы:
- не «рвёт» стебли травы,
- не вырывает растения с корнем,
- срезает аккуратно,
что в дальнейшем сопровождается обильно растущей зеленью, а не образованием сухостоя как в результате работы триммера.
При помощи материалов: SGS-Engineering
Как сделать металлические ножи для триммера
В очередной раз обкашивая траву на дачном участке, наткнулся триммером на торчащую из земли железяку. Результат такой «встречи» — сломанная катушка инструмента. Запасной детали нет, купить негде, а косить надо.
Пришлось проявить смекалку и отремонтировать прибор.
ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>
Продумал и нарисовал чертеж нового резака (см. рис. на стр. 18) По эскизу изготовил из металлической пластины необходимые детали. Собрал готовый узел и закрепил его на рабочем валу триммера (вместо катушки).
Для этого напрессовал на него втулку (фото п. 1) с приваренной шайбой (2) К последней болтами М4 прикрутил ножи (3) Чтобы механизм не проворачивался во время вращения вала, дополнительно зафиксировал его шплинтом (4)
Отверстие под шплинт (4) лучше сверлить после установки узла на вал триммера.
Если под рукой нет шайбы нужного диаметра, ее можно из-; готовить из листового металла [ ! толщиной 2-3 мм
Сначала в полоске просверлить отверстие, ! равное диаметру трубки, а за- Важно!. При длительном и многократном использовании инструмента с такой насадкой необходимо следить за износом крепления (болтиками) ножей и своевременно менять крепеж
При длительном и многократном использовании инструмента с такой насадкой необходимо следить за износом крепления (болтиками) ножей и своевременно менять крепеж.
ТОП-4 катушек для мотокос
Среди опытных садоводов самой большой популярностью пользуются следующие модели триммерных головок:
- Bosch K103 – универсальная катушка на триммер, массой 300 г и высотой 6,7 мм. Чаще всего ее устанавливают на мотокосы брендов Makita и Hyundai. Внутри насадки предусмотрен режущий корд повышенной прочности, которые легко срезает сорняки, толщиной до 5 мм. Среди преимуществ это косильной головки пользователи выделяют сравнительно невысокий расход корда. Удлинение лески в этой насадке производится автоматически. В конструкции катушки предусмотрен надежный стальной сердечник, поэтому она довольно редко выходит из строя. Корпус насадки изготовлен из ударостойкого пластика;
- штатная головка триммера Efco 3060 – эта косильная катушка выделяется доступностью и хорошим заводским качеством. Удлинение лески в ее базовом устройстве производится в полуавтоматическом режиме. Штатный фиксационный диаметр насадки составляет 6,6 мм. Конструкция катушки оборудована резьбовым адаптером. Внутри головки расположена прочная режущая леска, которая успешно справляется с сорняками, толщиной до 3 мм. Чаще всего эта катушка устанавливается на триммеры брендов Efco, Hyundai и Intertool;
- Flymo 15 – эта косильная головка многими садоводами признана лучшей в классе универсальных насадок. Комплект поставки катушки включает адаптер, который позволяет устанавливать ее на многие модели мотокос. Удлинение режущей лески в этой насадке производится в полуавтоматическом режиме. Высота корпуса головки составляет 7,4 см.
Не меньшей популярностью на рынке пользуется катушка Efco 8100. Все запчасти этой насадки изготовлены из стали, а корпус – из прочного ударостойкого пластика. Внутри головки предусмотрена леска, диаметром 1,3 мм. Это позволяет использовать катушку для срезания сорняков, толщиной до 5 мм.
Порядок снятия косильной головки триммера.
Конструкция и крепление рабочей части электрокос значительно разнятся у разных компаний производителей
Но беря во внимание, что на наших рынках много копий приемлимо узнаваемых марок, описываемый порядок может подойти владельцам и другой переносной садовой техники по уходу за газоном и травкой
Инструмент для замены триммерной головки.
Для подмены, снятия головки кошения из инструмента нам пригодится насадка в виде звездочки, обычно поставляется в комплекте, либо плоская широкая отвертка. Использовать шестигранник заместо звездочки не получится, насадка проскальзывает, слизывая грани звездочки на винте.
Установка косильной головки на триммер Блек энд Деккер.
Установка косильной головки на триммер делается в оборотной последовательности. При установке винта на место, он затягивается средним усилием.
Желаю для вас удачного дачного сезона и чтоб садовая техника не подводила. Надеюсь мои советы как снять головку кошения на триммере BlackDecker GL716 сберегли для вас время и нервишки.
Триммерная головка с двумя усиками
Головка
с 2-мя канавками
После извлечения шпули из корпуса катушки определяем количество ручьев для намотки лески (1 либо 2). Принципного различия меж бобинами с одной и 2-мя канавками нет, но при халатной заправке в спаренную канавку имеют место быть препядствия с эксплуатацией. Ввиду вероятности переплетения примыкающих лесок инструмента может появиться ситуация, когда после износа рабочих усиков нереально извлечь новые.
Независимо от количества ручьев для заправки берется леска длиной от 1.5 до 3 метров. Намотку нужно создавать в оборотную вращению головки сторону, потому что намотка по ходу движения приведет к тому, что леска не будет извлекаться из бобины. После того как леска заправлена в катушку триммера свободные концы (15-30 см) продеваем в особые отверстия. Дальше собираем головку в оборотном разборке порядке и проверяем работоспособность. Не стоит переживать, если концы 2-ух усиков очень отличаются по размерам, так как при запуске триммера установленный на защите ножик срежет избыточное.
Триммерные головки: виды и принцип действия
Отечественный рынок предлагает владельцам триммеров катушки нескольких видов: ручные, полуавтоматические, автоматические и универсальные. Отличаются они друг от друга как способом подачи лески, так и принципом ее зарядки. Намотать леску также можно разными способами. По этому принципу катушки классифицируются на быстрозарядные и разборные.
Перед тем, как приобрести триммер и/или купить запасные катушки к нему, нужно обязательно ознакомиться с тем, какие именно расходники подходят к той или иной модели
Это важно, так как бобины разных изготовителей могут отличаться не только методами подачи и заправки корда, но и осью крепления, типом резьбы, а также диаметром используемой лески. Например:
- ось крепления может быть неподвижной (фиксированной) или поворачивающейся на 90°, 180° либо 360°;
- для маломощных триммеров подходит леска диаметром от 1,3 до 1,6 мм, а для более производительных — до 2,0 мм;
- профессиональные триммеры, как правило, комплектуются универсальными головками с диаметром режущего корда от 2,5 до 4,0 мм.
Бобины с ручным управлением
Ручная косильная головка представляет собой катушку, в которой режущий корд при износе вытягивается владельцем триммера самостоятельно. Для этого необходимо выключить инструмент, снять головку и при помощи рук вытянуть леску на необходимую длину. Однако, несмотря на некоторые неудобства, данный вид головок считается самым надежным.
Характерные неисправности и их самостоятельное устранение
Естественно, что в процессе эксплуатации владельцы триммеров сталкиваются с теми или иными неисправностями косильных головок. При этом чаще всего они связаны с определенными трудностями при вытягивании (удлинении) режущего корда из катушки. Самыми распространенными причинами отсутствия подачи лески является ее «закусывание» между витками или слипание.
Если струна не подается
В этом случае причиной дефекта служит неправильная намотка режущего корда. Леска может быть накручена с недостаточным натяжением, что способствует перекрещиванию витков между собой и запутыванию струны. При вращении катушки режущий корд под действием возникающей центробежной силы затягивается, что в свою очередь приводит к зажатию свободного конца лески между витками. Чтобы устранить эту неисправность, нужно демонтировать катушку, разобрать ее и перемотать струну таким образом, чтобы витки ложились ровными рядами, плотно прижавшись друг к другу.
Если струна слиплась
Слипание витков лески непосредственно в косильной головке может быть вызвано:
- некачественным материалом, из которого изготовлена струна;
- перегревом катушки вследствие интенсивной эксплуатации триммера;
Если все же пользователю не удалось избежать слипания лески, то для ремонта катушку триммера нужно снять и заменить имеющийся корд на более качественный.
Если слишком большой расход струны
При использовании полуавтоматических косильных головок пользователь может обнаружить ускоренный расход режущего корда из-за его самопроизвольного удлинения. Как правило, происходит это из-за ослабления пружины, установленной внутри катушки. Устранить неисправность можно, подложив под пружину несколько шайб.
Как сделать своими руками
После того, как все материалы и инструменты были подготовлены, можно приступать непосредственно к процессу создания неубиваемой катушки:
Посередине магнитофонного механизма просверлите отверстие на 11,5.
Устраните лишние отливы, мешающие нормальному соединению деталей. Сделать это можно при помощи зубила или бормашинки
Бормашинкой металлические элементы снимутся быстрее, но делать это следует осторожно, чтобы не пораниться.
Затем просверлите по окружности механизма отверстия под тросик или леску. Диаметр отверстий зависит от толщины тросика. Если он достигает 2 мм, то отверстие должно составлять 3 мм. Количество отверстий определяется индивидуально, обычно достаточно 4-6 штук. Отверстия должны находиться друг от друга на равном расстоянии, поэтому с помощью линейки нужно будет сделать разметку.
Для того чтобы тросик ну входе и выходе меньше перетирался сделайте просто назетку. Возьмите сверло немного большим диаметром (например на 6) и проработайте ним каждое отверстие по 2 секунды.
Снимите верхнюю часть круга на механизме таким образом, чтобы от дна до верха было примерно 5 мм. Можно ориентироваться на каемочку. Сделать это можно на гриндере.
Теперь остается отрезать нужную длину тросика. Возьмите примерно 70 см и откусите 3 куска троса данной длины. Приблизительно посередине троса завяжите узелок и проденьте его в отверстие. Повторите так со всеми отрезками.
В завершение остается только собрать готовую конструкцию. Установите механизм с тросами на триммер, сверху оденьте новую головку, шайбу и закрепите все гайкой.
Вот и все, остается только испытать полученную самоделку на траве. Такая конструкция очень эффективная и надежная. Он гораздо прочнее и долговечнее, нежели фабричная пластиковая катушка. Поэтому, если вы часто пользуется газонокосилкой и хотите, чтобы она прослужила как можно дольше, выделите всего 15-20 минут времени, найдите необходимые элементы и сделайте такую неубиваемую катушку.
Лайфхак №3
Часто пользователи триммеров сталкиваются с проблемой, связанной с намоткой лески непосредственно на катушку. Для этого, как правило, нужно полностью разбирать шпулю устройства. Однако существует простой и быстрый способ, позволяющий надеть леску на катушку, без предварительной разборки шпули.
Для этого необходимо взять два куска лески, длиной 1,5 м и совместить метки указатели на шпуле (как при ее разборке). Затем в отверстие, расположенное на одной стороне шпули вставляем кусок лески, до упора. Во втрое отверстие также нужно вставить до упора другой кусок лески. Леска вставляется в те отверстия шпули, из которых при выполнении работ она выглядывает.
После того как два куска лески с обоих концов шпули вставлены в отверстия, строго по направляющей указанной на катушке, ее нужно накрутить. Накручивать шпулю нужно до тех пор, пока вся леска не окажется внутри катушки.
Что надо знать про устройство электротриммера до начала его ремонта: 2 типа конструкций
Триммеры для скашивания травы с питанием от электричества изготавливаются мощностью от 300 ватт до 2 кВт двумя модификациями. Они отличаются расположением двигателя:
- внизу около косильной головки:
- сверху составной штанги.
Такие изделия создаются для разных задач, отличаются по весу, мощности, рабочим характеристикам. Первые типы моделей относятся к легким и используются для обработки сложного рельефа садовых дорожек под кустами, около клумб.
Изделия с верхним расположением двигателя позволяют обрабатывать большие площади, отмечаются высокой производительностью.
Оба типа косилок могут работать от бытовой сети 220 вольт. Однако элитные изделия создаются с питанием от встроенного переносного аккумулятора. Чаще всего они применяются на легких моделях, как показано на фото выше.

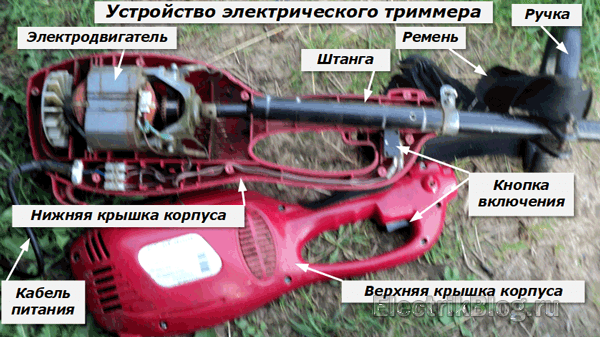

Пример изделия с верхним двигателем и его компоновку показываю на фото своего ECO GT-800L ниже. Крепление ремнем позволяет повесить косилку на плечо, а ручка обеспечивает удобное управление режущей головкой при косьбе.
Рабочим органом выступает косильная головка с леской. Она же на мощных моделях может дополняться режущим ножом из металла или пластика. Вращающий момент высоких оборотов для нее создает электродвигатель, а передается он кинематической схемой, расположенной внутри составной штанги.
Более детально устройство внутренностей показываю фотографией двигателя со снятой верхней крышкой корпуса на своем триммере. Он не оборудован редуктором. Меня это, кстати, такое простое его исполнение полностью устраивает.
Включение двигателя осуществляется небольшим конечным переключателем с удобной пластиковой крышкой, размещенной в нижней рукоятке.
Особенности устройства электрической схемы: кратко
Базовой частью служит типичный коллекторный двигатель, в котором движение ротору в подшипниках придает вращающееся электромагнитное поле обмоток статора.
Электрический ток, совершающий основную работу, протекает по замкнутой цепи всех обмоток через щеточно-коллекторный механизм.
У подавляющего большинства двигателей в качестве защиты от перегрева изоляции обмоток используется термореле. При ремонте рассматриваем его как обычный силовой контакт в замкнутом состоянии.
При критическом нагреве лака проводов он просто разомкнется и прервет действие электрического тока.
Все элементы электросхемы соединены проводами и клеммами между собой в последовательный участок. Короткий кабель с вилкой выведен наружу для подключения к удлинителю.
