Как из мотокультиватора сделать снегоуборщик

Какой двигатель подойдет для самоделки?

Чтобы ответить на этот вопрос, нужно определить функции, которые должен выполнять снегоуборщик из культиватора. Если он будет использоваться на небольших площадях возле домов, где есть постоянный источник электрического питания, то самодельную машину можно оборудовать электромотором от культиватора. При этом нужно помнить, что в этом случае агрегат сможет убирать только сухой свежевыпавший снег.

Гораздо более многофункциональный вариант – сборка снегоуборщика на основе бензинового двигателя от культиватора. Бензомоторы настроены на выполнение сложных задач, поэтому изначально имеют солидный запас мощности и крутящего момента. Самодельная машина с бензиновым ДВС сможет убирать большие объемы влажного налипающего снега, а также сугробы, высотой до 70 см.

Еще один важный фактор – это комплектация двигателя. Если используется бензиновый двигатель, то он должен быть оборудован заводскими воздушным и топливным фильтром, бензиновым баком, карбюратором, сцеплением и ручным стартером. Если для сборки используется электромотор, то в его оснащение должен входить электростартер и система защиты от перегрева. Все эти элементы изначально входят в заводское оснащение двигателей от культиваторов.

При выборе мотора особое внимание нужно обращать на его техническое состояние

Важно, чтобы на поверхности стенок цилиндра не было заусенцев и других признаков износа. Оператору также потребуется осмотреть состояние воздушного фильтра

Он должен быть чистым и без отверстий. В противном случае он не сможет качественно фильтровать воздух, пропуская его вместе с пылью и мелкими насекомыми

Оператору также потребуется осмотреть состояние воздушного фильтра. Он должен быть чистым и без отверстий. В противном случае он не сможет качественно фильтровать воздух, пропуская его вместе с пылью и мелкими насекомыми.

Создание рамы и шнека

Шнеку и раме нужно уделить особое внимание, особенно если они создаются самостоятельно. Они являются важными частями для снегоотбрасывателя

Для их изготовления нужно использовать:

1. Лист из металла или короб из железа для создания корпуса.
2. Стальные уголки 50х50 мм. Они будут использоваться для сборки рамы. Необходимо 2 штуки.
3. Фанера толщиной 10 мм для боковых панелей.
4. Труба из металла для ручки длиной 0,5 дюйма.
5. Труба на ¾ дюйма для вала.

Чтобы сделать вал, трубу потребуется выпилить насквозь. Это нужно для крепежа лопаты 120х270 мм — она будет откидывать снег в сторону.

Труба оснащается не только лопатой, но и кольцами из резины в количестве 4 штук. Их диаметр должен составлять 28 см. Они вырезаются из резины при помощи электролобзика. Подшипники размещаются на трубе.

Чтобы происходил выброса снега, нужно использовать трубу диаметром 160 мм. Её нужно хорошо прикрепить на трубе такого же диаметра, а после разместить на корпусе шнека. Пошаговая инструкция:

1. Вырезать четыре диска из железа.
2. Диски разделить на 2 части, каждую из них согнуть по спирали.
3. Дисковые заготовки сварить в спираль на трубе. Это нужно сделать с двух сторон.
4. К краям трубы прикрепить подшипники.
5. Раму сделать из заранее подготовленных стальных уголков. Их нужно сварить вместе.
6. Конструкцию прикрепить к платформе, на которую установить двигатель.

Техника безопасности

Независимо от того, каким именно образом изготовлен снегоуборщик, пользоваться им необходимо с осторожностью. Длительная работа допускается только при ношении непроницаемых для звука наушников

Категорически нельзя курить при заправке бензинового снегоуборщика, а также разводить открытый огонь для других целей. До запуска мотора необходимо убедиться, что емкости с горючим находятся минимум в 3 м. До начала работ также следует выполнить следующие действия:

• проверять герметичность топливной аппаратуры;
• оценивать надежность крепления отдельных деталей;
• определить, нормально ли все работает на холостом ходу.

Нельзя направлять снежную струю в сторону окон и других хрупких предметов, людей и животных. Нежелательно и касаться выпускного аппарата мотора, когда он работает. В это время поверхность двигателей бывает сильно разогрета. Опытные владельцы снегоуборщиков всегда работают в очках и стараются без необходимости не взбираться даже на относительно пологие склоны, не спускаться с них.

О том, как сделать снегоуборщик с электродвигателем своими руками, смотрите в видео ниже.

Пошаговые рекомендации

Машина — корпус из металла, оснащённый шнековым валом внутри. Его можно приобрести в магазине или же сделать самому. Чтобы вращение шнека происходило без сбоев, лучше всего использовать подшипник под номером 203.

Корпус обычно делают из алюминия и скрепляют обычными болтами, которые затягиваются надёжно гайками. Барабан с ротором внутри изготавливается из алюминиевого котла объёмом 20 литров. Его нужно качественно прикрепить к передней стенке корпуса, используя заклёпки.

Если насадка приобретается в готовом виде, тогда переходники уже будут идти в комплекте с покупкой. Но при самостоятельном изготовлении придётся приобретать переходник дополнительно.

В качестве крутящего механизма нужно использовать ремень и шкив. Это позволит машине иметь клиноременную связь и передавать вращение от двигателя к валу мотоблока, который соединяется с валом насадки. Подшипники должны быть закрытыми, тогда в них не проникнет снег.

Типы устройств для механизированной уборки снега

Механические самодельные снегоуборщики оснащаются двигателями внутреннего сгорания. Чаще всего они бывают навесными (прицепными насадками), их монтируют к мотоблокам или тракторам, в том числе и минитракторам. Отличаются малой массой и несложным устройством.

Снегоуборочные машины по принципу действия делят на:

• шнеково-роторные устройства, имеющие два типа активных органов: шнек или шнеки, которые сдвигают снег к входному отверстию ротора, и сам ротор, который отбрасывает снег в нужную сторону;
• отвальные грейдерного или бульдозерного типа – действуют по принципу механического перемещения снежной массы, чаще подобные устройства используют на самоходной технике;
• лопата-отвал, используемые совместно с мотоблоками для сдвига снега в ограниченном пространстве;
• воздушно-вентиляторные установки – применимы только на свежевыпавшем снеге, они отличаются весьма небольшими размерами и крайне простым устройством, удаление снега происходит за счет создаваемого воздушного потока.

Наибольшее распространение получили шнеко-роторные снегоуборщики. Они неплохо справляются со снежным покровом разной величины. Иногда возникают проблемы со слежавшимся снегом, поэтому в дорогих установках имеется еще и вспомогательный вал с шипами, разрушающими уплотненный снег. В некоторых устройствах шнеки комплектуются дополнительными съемными зубчатыми насадками, они разрубают плотную массу снега.

Особенности воздушно-роторного снегоуборщика

Самый простой снегоотбрасыватель основан на воздушно-роторном действии. Обычно это короб, который можно перемещать на небольших лыжах по снегу. Внутри имеется ротор. Привод к ротору осуществляется от автономного двигатели или от вала отбора мощности мотоблока.

Приемная часть короба выполнена так, чтобы при поступательном движении вперед снег поступал на лопасти ротора. Далее масса вращающимися лопастями выбрасывается через патрубок, расположенный выше. Его дефлектор может быть направлен в любую сторону. Поэтому снег выбрасывается влево или вправо, куда требуется в конкретном случае.

Особенность устройства в том, что кроме снега формируется достаточно мощный поток воздуха. Поэтому на выходе образуется снежно-воздушная смесь, которая может лететь до 5-6 м. Этого бывает достаточно для очистки проходов.

К недостаткам воздушно-вентиляционных снегоуборщиков следует отнести сравнительно узкий захват, а также невозможность снегоудаления при наличии слежавшейся массы. При прочистке проходов сразу после выпадения снега снегоотбрасыватель подобного типа отличается достаточно высокой производительностью. Самодельщики довольно часто берут подобную конструкцию за основу. Главное – это создать высокую скорость вращения ротора.

Лопата-отвал – простейший снегоуборщик

В некоторых случаях не нужно иметь сложный агрегат из мотоблока и опоры на колесах, оснащенный бульдозерной лопатой. Достаточно иметь механический помощник – отвал, который передвинет массу снега на небольшом расстоянии.

К мотоблоку цепляют специальную лопату, в дальнейшем только за счет тягового усилия, создаваемого мотоблоком, снежный ком смещается в сторону. Используя реверсивное переключение передачи, снегоуборщик возвращается обратно. Последовательными движениями вперед и назад производится уборка территории от снега.

При движении вперед снегоуборочная лопата опускается вниз, при обратном перемещении ее поднимают вверх. При невысоком снежном покрове эффективность этого рабочего органа довольно высока.

Начало сборки

Чтобы самостоятельно изготовить снегоуборочный аппарат, сначала нужно выбрать тип устройства. Вполне можно обойтись одноступенчатой моделью, если территория небольшая. Для больших размеров лучше использовать двухступенчатую модель.

Также следует ориентироваться по погодным условиям. Если снегопады бывают сильные и обильные, тогда без шнекороторного снегоуборщика просто не обойтись. Когда снега в зиму выпадает совсем мало, можно сделать самый примитивный аппарат.

Выбор мотора

Электрические приводы обычно используются, когда аппарат будет работать вблизи от розетки. Использовать можно двигатель от бензопилы или триммера. Снегоуборщик из триммера своими руками часто делают домашние мастера.

Электроприводные снегоочистители более экономичны, а также просты в эксплуатации. Но стоит отметить, что в манёвренности они уступают бензиновому агрегату. Бензиновый двигатель считается более универсальным, но и цена за заправку и обслуживание будет гораздо больше, чем у предыдущего варианта.

Именно поэтому выбор будет зависеть от конкретных условий, а также задач, которые нужно будет выполнять при помощи аппарата. Необходимо знать при выборе электрического снегоуборщика, что провод при минусовых температурах станет очень ломким и потеряет свою эластичность, поэтому нужно подобрать ещё и хороший шнур, который будет выдерживать низкие температуры.

Двигатель или мотоблок

Когда в качестве основы для электроснегоуборщика используется мотоблок, можно не заморачиваться с выбором двигателя. С этой ролью справится сам агрегат. Если же в машину устанавливается бензиновый двигатель, тогда нужно использовать модели со внутренним сгоранием. Их можно вытащить из газонокосилки.

Всю конструкцию необходимо будет закрепить на быстросборной платформе, чтобы облегчить обслуживание и ремонт, если возникнет такая необходимость. Желательно ещё изготовить ручной запуск мотора, чтобы уменьшить вес и повысить маневренность.

Снегоуборочную машину также можно соорудить на электродвигателе. В этом случае необходимо знать, что этот вариант будет ограничивать радиус работы аппарата. Такой привод боится влаги, а потому придётся установить качественную гидроизоляцию, чтобы двигатель не повредился.

Особенности конструкции

Для начала определимся с самой конструкцией. Мотоблочная отвал лопата являет собой изогнутую рабочую поверхность, которая состоит из следующих элементов:

• жесткой рамы;
• ребер жесткости;
• изогнутого стального листа толщиной 2 мм.;
• пяток (2 шт.);
• ножей (металлического и резинового).

Металлический нож используется при земляных работах, когда нужно разровнять грунт и т. д. В случаях, когда проводится уборка территорий от снега, мусора и т. д. используется резиновый нож (щадящий), который защитит и саму насадку от повреждения при контакте с твердым покрытием, и тротуар (плитка, асфальт, бетон).

Лопата-отвал

Стандартная лопата имеет ширину 100 см. и высоту 40 см.

Существует два типа мотоблочных отвалов, которые имеют некоторые визуальные отличия в своей конструкции:

1. Лопата-отвал.
2. Ковш.

Лопата-отвал для мотоблока предназначается только для очистки территорий от мусора, снега, используется для разравнивания щебня, грунта и песка. Ковш с обоих торцов закрыт наваренными пластинами, поэтому кроме уже описанных действий, может еще использоваться для погрузки того самого песка, земли, снега, мусора и т. д.

Предлагаем посмотреть фото, где видно, чем лопата отличается от ковша:

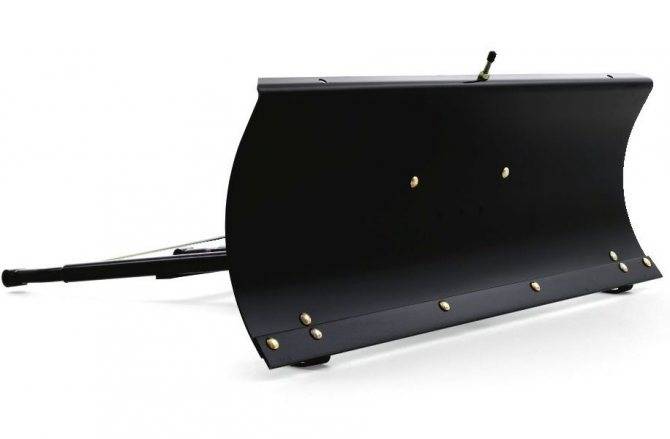

Лопата к мотоблоку

Ковш к мотоблоку

Тип установки относительно мотоблока

Благодаря относительной простоте конструкции, сравнительно небольшому весу (до 16 кг.) и большому функционалу выполняемых работ, отвалы могут крепиться как к средним, так и к тяжелым мотоблокам.

В зависимости от конструкции самого мотоблока, навес может присоединяться:

• к передней части;
• сзади моторизированного устройства, при учете того, что рулевая колонка последнего разворачивается на 180 градусов вокруг своей оси.

Расположение рабочего органа

Существует два типа отвалов:

• регулируемые (поворотные);
• нерегулируемые.

Поворотные отвалы — универсальные, так как позволяют выставить необходимый угол атаки:

• правый наклон;
• левый наклон;
• прямая установка.

Нерегулируемые навесы жестко закреплены в необходимом оператору положении (прямо, право, лево) и регулировке не подлежат.

Предлагаем посмотреть видео работы мотоблока с использованием прямого и поворотного отвала:

Разновидности сцепок к мотоблокам известных брендов

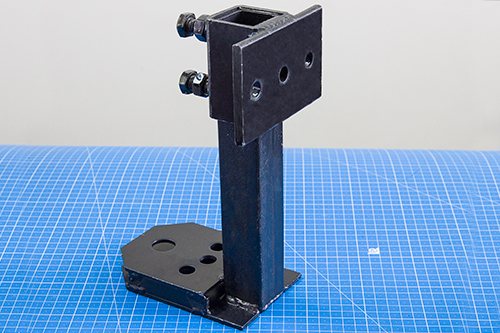

Сцепка — это незаменимое устройство, идущее в комплекте с мотоблоком, которое позволяет агрегатировать различное навесное оборудование. В зависимости от марки мотоблока, его конструкции, изменяется и конфигурация самой сцепки. Кроме того, сцепки также бывают регулируемыми (угол атаки, горизонталь) и нерегулируемыми.

Существует несколько типов креплений:

Типа “Зирка”-41

“Нева”

Съемное крепление Zirka-105

Типа «ЗУБР»

Типа «Форте»

Универсальное

Сцепка для КИТ-набора, оснащенная передним подъемным механизмом

Типы подъемного механизма

Подъемники позволяют поднимать и опускать рабочий орган (отвал для мотоблока), производить погрузочно-очистительные работы. Существует несколько разновидностей подъемников:

• ручные, или механические (рычаг);
• гидравлические (с использованием гидронасоса).

Пошаговые рекомендации

Машина — корпус из металла, оснащённый шнековым валом внутри. Его можно приобрести в магазине или же сделать самому. Чтобы вращение шнека происходило без сбоев, лучше всего использовать подшипник под номером 203.

Корпус обычно делают из алюминия и скрепляют обычными болтами, которые затягиваются надёжно гайками. Барабан с ротором внутри изготавливается из алюминиевого котла объёмом 20 литров. Его нужно качественно прикрепить к передней стенке корпуса, используя заклёпки.

Если насадка приобретается в готовом виде, тогда переходники уже будут идти в комплекте с покупкой. Но при самостоятельном изготовлении придётся приобретать переходник дополнительно.

В качестве крутящего механизма нужно использовать ремень и шкив. Это позволит машине иметь клиноременную связь и передавать вращение от двигателя к валу мотоблока, который соединяется с валом насадки. Подшипники должны быть закрытыми, тогда в них не проникнет снег.

Как сделать из культиватора снегоуборщик своими руками?

В процессе сборки самодельного снегоуборщика необходимо соблюдать определенный порядок действий. Таким образом, фермер не допустит ошибок, и сможет собрать технику гораздо быстрее.

Алгоритм работы выглядит следующим образом:

1. Сначала необходимо сделать несущую конструкцию. Для изготовления рамы подойдут металлические уголки, которые потребуется сварить между собой. Сначала детали крепятся точечной сваркой. Убедившись, что никаких ошибок при изготовлении допущено не было, фермер может соединять элементы сплошным сварным швом. Трубу, диаметром не более 2 см, следует использовать для изготовления ручки. Другая труба с диаметром 4 см подойдет для изготовления шнекового вала;
2. В средней части более широкой трубы следует проделать сквозное отверстие. Оно необходимо для крепления металлической пластины, размерами 17×27 см. Она послужит своеобразной лопаткой. Под воздействием вращательных движений вала лопатка начнет отбрасывать снежные массы в нужную оператору сторону;
3. При работе техники снег не сразу будет попадать к лопатке. Для этого в конструкцию нужно установить двухзаходный шнек. Его изготовление следует начать с вырезания боковины от старой покрышки. Также для этого можно использовать транспортерную ленту. Из нее потребуется вырезать 4 одинаковых кольца. Диаметр каждого из них должен составлять около 28 см;
4. На раму необходимо установить надежную платформу, которая должна выдерживать двигатель культиватора. Для этого необходимо приварить к трубе 2 уголка. Далее конструкции крепится перпендикулярно к лопатке. Между ДВС и платформой следует постелить плотный резиновый коврик. Он будет гасить вибрации двигателя;
5. После этого в вал нужно установить закрытые подшипники. Для этого следует немного пропилить концы вала, и несколько раз несильно простучать их молотком. Также фермер должен подготовить место для установки шпонки. Она будет крепиться в пазу на одном из концов вала;
6. Чтобы оператор не испытывал проблем с передвижением снегоуборщика по скользкому покрытию, технику нужно оборудовать лыжами. Их следует вырезать из кусков плотной фанеры;
7. К нижним поверхностям лыж необходимо прикрепить пластиковые планки. Они придадут технике скорости и плавности передвижения;
8. Для выброса снега в конструкции самоделки из культиватора должен быть предусмотрен поворотный желоб. Его можно сделать из отрезка канализационной трубы. Ее диаметр должен составлять не менее 16 см. В противном случае снег будет задерживаться во время своего передвижения по желобу;
9. Чтобы закрепить элементы на каркасе снегоуборщика, к шнеку необходимо приварить трубу. Далее к готовой конструкции потребуется прикрепить сам желоб;
10. Для регулировки направления выброса снега к желобу следует приварить небольшой отрезок канализационной трубы;
11. В процессе сборки техники нужно убедиться в том, что ширина лопатки на несколько сантиметров меньше диаметр выбросного желоба. Это обеспечит быстрый вывод собранного снега через конструкцию;
12. Так как снегоуборщик из культиватора будет постоянно работать в условиях повышенной влажности, его металлические детали нужно покрасить. Это защитит конструкцию от образования ржавчины. О результатах изготовления техники расскажет видео.

Готовую самоделку из культиватора нужно тщательно проверить. Сначала необходимо залить горючее и внести необходимые для работы смазочные средства. После этого потребуется завести снегоуборщик и дать ему 5 минут поработать на холостом ходу. После нагрева мотора, следует совершить первый прогон по участку, где лежит свежевыпавший снег. Если техника не издает лишних шумов и не дымит, то можно переходить к уборке более твердого снега.

При использовании техники очень важно следить за дорожным покрытием. Перед работой лучше всего пройтись по участку, и собрать с него ветки, крупные камни, пластиковые бутылки и другой мусор. В противном случае посторонние предметы попадут в шнек, из-за чего он может сломаться

В противном случае посторонние предметы попадут в шнек, из-за чего он может сломаться.

Также фермер обязан следить за качеством смазки. Чтобы снегоуборщик из культиватора исправно служил долгое время, менять масла в нем следует не реже 2 раз в месяц.

Как сделать из газонокосилки снегоуборщик

В домашних условиях самодельный снегоуборщик можно сделать из любой небольшой машины, в том числе из газонокосилки профессионального уровня или простого триммера. В интернете можно найти много различных видео и фото о том, как собрать снегоуборщик с помощью подручной техники. Для этого можно использовать не только газонокосилку. Начальную снегоуборочную конструкцию или полноценный снегоуборщик можно сделать из бензопилы дружба или из небольшого триммера.

Снегоуборщик самодельного типа может быть следующих вариантов:

• роторный;
• шнековый;
• комбинированный, то есть включающий в себя две основные категории в совокупности.

Наиболее простым является роторный, а наиболее затратным по мощности – комбинированный. Здесь все стоит рассчитать до того момента, когда уже изготовляется первоначальный чертеж и все детали по нему. Стоит учитывать, что при мощной и производительной основе, которой часто является культиватор, оптимальным вариантом считается именно комбинированный тип.

Универсальный вариант переделки из триммера имеет такой план:

• создается рама из металлического профиля по необходимым параметрам. Например, может использоваться 2 куска профиля с размером длины в 100 см и 4 – в 50 см;
• рама сваривается и образует каркас;
• формируется отвал с помощью маленьких кусков;
• создается дно с помощью металлического листа. Для этой процедуры лучше использовать сталь нержавеющего характера;
• рама и лист скрепляются между собой. Предварительно потребуется проверить расстояния и сделать подготовительные отверстия;
• создание крепежных элементов. Для этого можно использовать профили по 30 и 20 см;
• на раму устанавливается двигатель, который предварительно изымается из газонокосилки. Часть систем также должна быть использована от газонокосилки. Это относится к системе зажигания и ряду других устройств;
• подключается привод;
• устанавливается ручка, на которую выводится управление заслонкой дроссельного типа;
• подключаются все системы.

Далее идет пробная обкатка, которая сразу выявит неполадки при их наличии. Это обязательная процедура, так как обкатка производится на малой мощности и в щадящем режиме. При наличии неправильного подключения при начале полноценной работы могут пойти различные сбои.

Стоит учитывать, что в зависимости от особенностей используемых элементов, в том числе двигателя от газонокосилки и других механизмов, различается и сам процесс сборки. Универсального полноценного плана для всех вариантов агрегатов нет. Также стоит учитывать, что при необходимости можно использовать любые подручные средства, но с учетом совместимости систем, а также с использованием чертежа, который выявит на первоначальном этапе планирования все недостатки и позволит выяснить полный список необходимых материалов.

Схему снегоуборщика из триммера, а также чертежи отдельных креплений создают заранее, то есть еще на первом этапе планирования. Этот момент очень важен, так как позволяет избежать большинства ошибок.

Подготовка материалов и оборудования

Перед тем, как сделать снегоуборочную машину, следует основательно подготовиться. Для этого нужно приготовить все необходимое оборудование и материалы. Вам потребуется:

• Набор гаечных ключей разных размеров;
• Гайки и болты;
• Дрель;
• Болгарка;
• Комплект разных по размеру отверток;
• Напильник и молоток;
• Тиски и плоскогубцы;
• Электрическая ножовка;
• Сварочный аппарат и цепи разного диаметра;
• Лист из кровельного железа;
• Разные по диаметру профильные трубы;
• Транспортерная лента и лист фанеры;
• Металлические уголки;
• Несколько подшипников закрытого типа.

Все собранные инструменты и материалы лучше всего расположить на ровной поверхности, подстелив старое плотное полотенце. Так вы сможете быстро найти нужную деталь, и не отвлекаться на походы в гараж.

Инструкция по эксплуатации оборудования для уборки снега

Снегоуборочное навесное оборудование, а также снегоуборщики Хонда, Прораб, МТД, Хутер, Крафтсман, Стига и такие как для мотоблока Салют, сделанный своими руками имеют одну общую рекомендацию – нужно детально изучить всю конструкцию агрегата, а также способы быстрого отключения работы устройства.

В целом, прицепные снегоуборщики имеют следующую инструкцию по эксплуатации:

К управлению снегоуборщиком допускаются только совершеннолетние люди. Естественно, после изучения инструкции и техники безопасности.
Необходимо производить предварительную подготовку той поверхности, с которой вы хотите убрать снег. На ней могут находиться различные предметы, которые могут попасть в желоб вместе со снегом.
Т.к. снег из желоба выбрасывается на значительное расстояние, то такие предметы могут нанести вред имуществу или людям, стоящим неподалеку.
Следите за тем, чтобы рядом с желобом не было людей или животных, во избежание травм.
Внимательно нужно отнестись к выбору одежды – она должна быть теплой, по сезону. Кроме того, не нужно надевать одежду с длинными частями или шарфами, которые могут попасть во вращающиеся части механизма. Обувь не должна скользить, а на глаза следует одеть защитные очки.
Следите за тем, чтобы ваши конечности находились вдалеке от вращающихся частей механизма

Неосторожность, в данном случае, может привести к серьезным травмам.

• Если вы заметили, что в агрегат попал какой-либо посторонний предмет, либо сорвался натяжной ремень, следует немедленно отключить устройство до полного устранения проблемы.
• К управлению снегоуборщиком не допускаются лица, находящиеся под действием препаратов, снижающих координацию и быстроту реакции. Кроме того, перед работой следует исключить употребление алкоголя и других подобных средств.
• Нужно внимательно следить, чтобы по направлению выброса снега отсутствовали стеклянные поверхности.
• Работать следует в дневное время суток, когда видимость очень хорошая. Работа вечером или рано утром, когда еще темно на улице, запрещена.
• Использовать снегоуборочный ротор следует на относительно ровных поверхностях. Не следует убирать снег в местах, где расположены крутые подъемы и склоны.
• Нужно делать определенные перерывы в работе, чтобы снегоуборщик не забивался снегом, особенно если он мокрый и подтаявший.
• Если в ходе работы вы заметили значительную вибрацию, то следует немедленно остановить работу снегоуборщика. Возникновение избыточной вибрации является верным признаком возникновения каких-либо неполадок. Поэтому, нужно отключить двигатель, дождаться остановки вращающихся механизмов, а затем выяснять причину неполадок.
• Соблюдайте дистанцию от людей в работе. Согласно рекомендациям, со стороны выброса снега не должно находиться никого на расстоянии десяти метров.

Какой двигатель подойдет для самоделки?

Чтобы ответить на этот вопрос, нужно определить функции, которые должен выполнять снегоуборщик из культиватора. Если он будет использоваться на небольших площадях возле домов, где есть постоянный источник электрического питания, то самодельную машину можно оборудовать электромотором от культиватора. При этом нужно помнить, что в этом случае агрегат сможет убирать только сухой свежевыпавший снег.

Гораздо более многофункциональный вариант – сборка снегоуборщика на основе бензинового двигателя от культиватора. Бензомоторы настроены на выполнение сложных задач, поэтому изначально имеют солидный запас мощности и крутящего момента. Самодельная машина с бензиновым ДВС сможет убирать большие объемы влажного налипающего снега, а также сугробы, высотой до 70 см.

При выборе мотора особое внимание нужно обращать на его техническое состояние

Важно, чтобы на поверхности стенок цилиндра не было заусенцев и других признаков износа. Оператору также потребуется осмотреть состояние воздушного фильтра

Он должен быть чистым и без отверстий. В противном случае он не сможет качественно фильтровать воздух, пропуская его вместе с пылью и мелкими насекомыми

Оператору также потребуется осмотреть состояние воздушного фильтра. Он должен быть чистым и без отверстий. В противном случае он не сможет качественно фильтровать воздух, пропуская его вместе с пылью и мелкими насекомыми.

Самодельная снегоочистительная лопата

Бочка для изготовления отвала

Чтобы самостоятельно сделать снегоуборочную лопату на мотоблок «Нева», для начала, понадобится собрать необходимые инструменты и материалы. Итак, нам потребуются:

1. старая стальная бочка на 200 л;
2. полоса железа с размерами примерно 850х100х3 мм;
3. 1 м квадратной трубы с сечением 40х40 мм;
4. болты М10,М12 и М8, а также шайбы и гайки;
5. набор сверл по металлу;
6. плоскогубцы;
7. набор гаечных ключей;
8. лист толстой прочной резины;
9. небольшой, но толстый, стальной лист;
10. болгарка с дисками по металлу;
11. сварочный аппарат;
12. ручная электродрель.

После того как будут собраны все инструменты, материалы и чертежи, можно начинать делать отвал для мотоблока своими руками. Самым простым решением будет сделать ковш из старой 200 литровой бочки, поскольку она изначально имеет оптимальную округлость. В этом случае не понадобится нагревать листы металла и выгибать, придавая им нужную форму. Итак, понадобится старая бочка, у которой необходимо срезать болгаркой крышку и дно. Получившуюся трубу следует разрезать вдоль на три одинаковых сегмента. Две этих трети нужно по контуру при помощи сварочного аппарата соединить вместе, а оставшуюся треть разрезать болгаркой на полосы, которые будут использованы для обеспечения достаточной жесткости. По одной полосе прикрепить по бокам лопаты, и несколько штук распределить равномерно по всей длине отвала.

Конструкция самодельного снегоуборочного отвала

Теперь, для дополнительного усиления всей конструкции отвала, нужно сделать в нижней части ковша нож. Для этого потребуется железная полоса с размерами 850х100х3 мм. С помощью электрической дрели высверлить в ноже три отверстия диаметром 5-6 мм и расстоянием между ними 100-120 мм. Это необходимо для укрепления резиновой прокладки, которая предотвратит повреждение ковшом дорожного покрытия. Нож к рабочей кромке ковша крепится при помощи болтового соединения.

После сборки снегоочистительной лопаты и ножа необходимо сделать и смонтировать крепление для отвала. Кусок трубы приварить к самодельному мотоблочному отвалу в центре конструкции. Посередине трубы при помощи сварки закрепить полукруг из толстого листа металла и сделать в нем несколько отверстий для выставления требуемых углов поворота и фиксации отвала мотоблока.

Далее нужно взять еще один отрезок трубы квадратного сечения и сделать из него Г-образный держатель. Короткая сторона этого держателя устанавливается в поворотном полукруге, а второй конец трубы при помощи болтового соединения закрепляется на раме силового агрегата. Для настройки высоты отвала используют два болта, вкрученных в углубление квадратной трубы, которая приварена к сцепке и надевается на Г-образный держатель. На видео показана снегоуборочная лопата для мотоблока и работа с ней.

Изготовление шнекороторного снегоуборщика для мотоблока своими руками

Для самостоятельного изготовления навесного самодельного шнекового снегоуборщика (шнекоротора) нужно продумать размещение основных элементов оборудования, а также привязать размеры к имеющемуся мотоблоку. Поэтому в первую очередь создается компоновочная схема устройства.

Необходимые материалы

Для изготовления снегоуборщика шнеково-роторного типа нужно приобрести:

• кровельную оцинкованную жесть, она будет использована для изготовления корпусов шнека и ротора, а также патрубка выброса снега с дефлектором;
• уголок равнопольный 40 или 50 мм, он пойдет на изготовление рамы;
• лист стали толщиной 2 мм, из него будут вырезаны лопасти шнека и ротора;
• профильная труба понадобится для изготовления кронштейнов;
• корпуса подшипников и сами подшипники для установки вала;
• труба или круг с наружным диаметром 30 и более миллиметров будет использована в качестве валов;
• шкивы, звездочки и другие элементы трансмиссии;
• метизы для создания разъемных соединений.

Принцип работы снегоуборочного мотокультиватора

Снегоуборщики из культиватора пользуются популярностью, так как именно с их помощью можно отбросить снежные массы на наибольшее расстояние. Иногда оно достигает 12 метров. Такая снегоуборочная машина имеет стандартный корпус из метала, внутри которого помещен шнековый вал с возможностью к вращению.

Снег отбрасывается на большое расстояние за счет мощных толчков, которые обеспечиваются за счет наличия надежных переходников и ремней в системе. Для активации работы устройства требуется произвести соединение двух валов (мотоблока и снегоуборщика) через ременную передачу.

Пошаговые рекомендации

Машина — корпус из металла, оснащённый шнековым валом внутри. Его можно приобрести в магазине или же сделать самому. Чтобы вращение шнека происходило без сбоев, лучше всего использовать подшипник под номером 203.

Корпус обычно делают из алюминия и скрепляют обычными болтами, которые затягиваются надёжно гайками. Барабан с ротором внутри изготавливается из алюминиевого котла объёмом 20 литров. Его нужно качественно прикрепить к передней стенке корпуса, используя заклёпки.

Если насадка приобретается в готовом виде, тогда переходники уже будут идти в комплекте с покупкой. Но при самостоятельном изготовлении придётся приобретать переходник дополнительно.

В качестве крутящего механизма нужно использовать ремень и шкив. Это позволит машине иметь клиноременную связь и передавать вращение от двигателя к валу мотоблока, который соединяется с валом насадки. Подшипники должны быть закрытыми, тогда в них не проникнет снег.
