Измельчитель веток из дисковых пил

Особенности эксплуатации

Соблюдение указанных в руководстве пользователя правил эксплуатации поможет измельчителю с пользой отработать для дачивесь положенный срок. Кроме того, специалисты сформулировали несколько общих рекомендаций:

перед включением убедиться в отсутствии в приемной воронке посторонних предметов,
при работе использовать средства индивидуальной защиты: очки или лицевой щиток, плотно сидящие перчатки, головной убор, одежда без торчащих и развевающихся элементов.

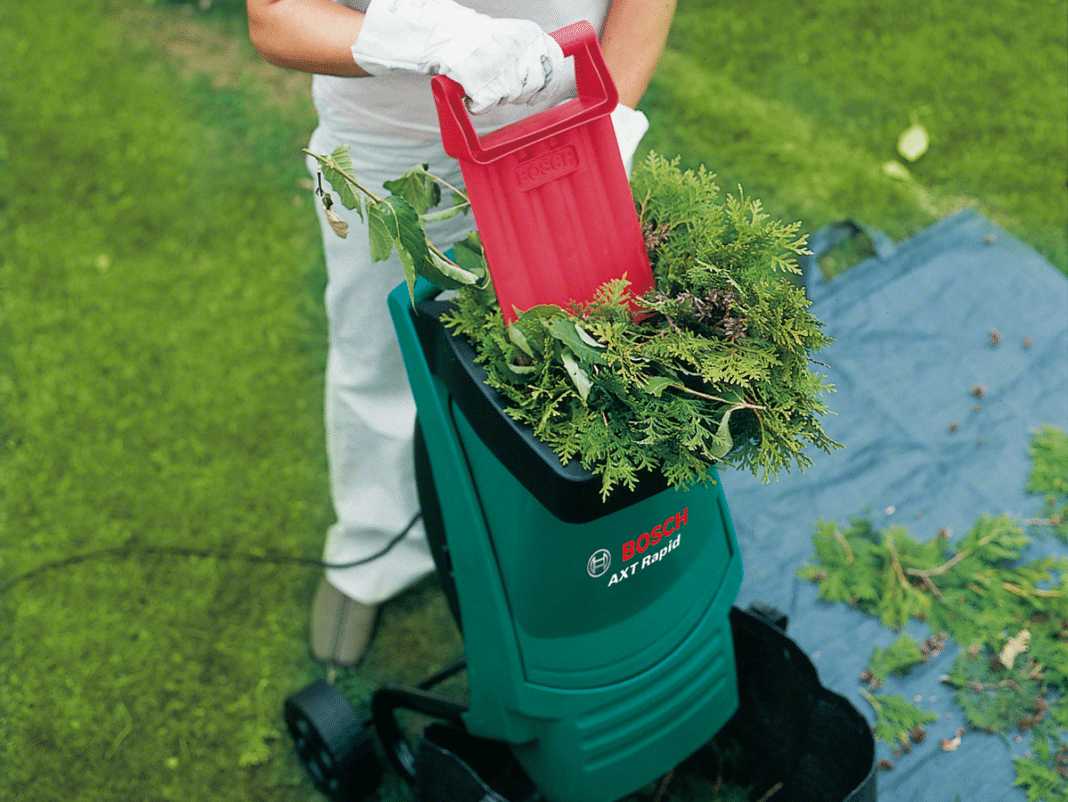

проталкивать ветки в горловину ТОЛЬКО деревянным или пластиковым толкателем,
перед загрузкой кустов и корней очищать их от налипшей земли, веревок, металла, стекла и других посторонних предметов,
очищать рабочие органы только при полностью обесточенном агрегате,
следить за тем, чтобы провода не пережимались, не закручивались и не попадали в горловину,
по окончании рабочей смены тщательно очищать рабочие органы, убирать агрегат в сарай либо под навес.

Как работает измельчитель веток

Безопаснее и удобнее перерабатывать влажную, недавно срезанную древесинуиветочки.

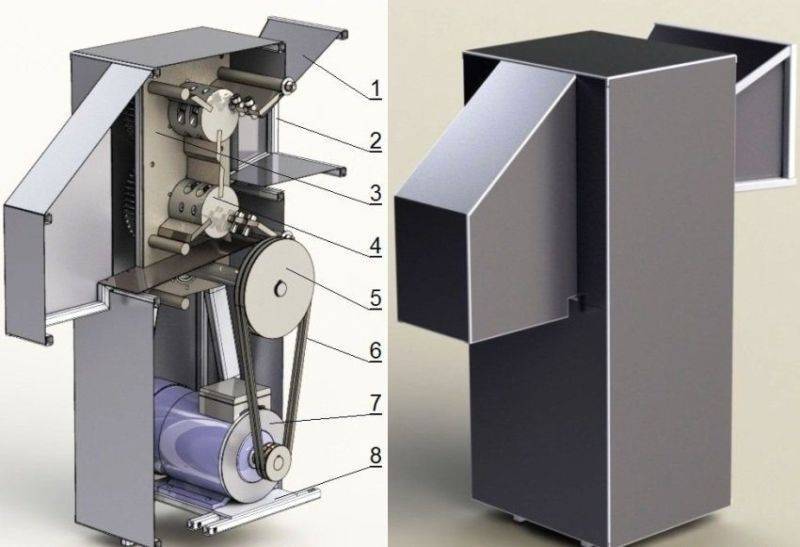

Состав конструкций, особенности изготовления

Измельчитель веток и травы — незаменимый помощник в работе на огороде и в саду, но приобретение его связано с существенными денежными затратами. А поскольку конструктивно шредер несложен, его можно собрать самостоятельно из старого оборудования и доступных материалов.

Садовый измельчитель состоит из следующих основных узлов:

электрический или бензиновый двигатель;
стационарные или съёмные ножи, установленные на рабочем валу;
металлическая или деревянная рама;
ёмкость для срезанной растительности;
защитная крышка для безопасности;
короб для выхода переработанной массы;
система запуска и контроля.

Ёмкость для загрузки срезанной растительности обычно делают круглой, из металла или толстостенного пластика. Подойдёт большая кастрюля, железная или пластиковая садовая бочка, а также корпус старой стиральной машины. Она должна обязательно прикрываться крышкой для защиты глаз от вылетающих при работе частиц. Короб, который нужен для выгрузки перемолотых отходов, гнут из листовой жести.

Принцип работы измельчителя в том, что вращение вала двигателя подаётся на ножи напрямую либо через цепную или ременную передачу. Измельчённая растительность поступает в ящик для выгрузки травяной массы.

По принципу работы одни садовые шредеры похожи на шнековые мясорубки, а другие — на кофемолки с ножами. В качестве привода берут электрические или бензиновые двигатели внутреннего сгорания (ДВС) от старой, неиспользуемой техники. Модели с ДВС удобнее своей мобильностью — не нужна привязка к электросети, но они гораздо дороже в изготовлении и сложнее в использовании, чем с электродвигателями.

Пошаговая инструкция и нюансы работ

1. Пилы набираются на ось, диаметр которой определяется посадочным диаметром дисков (20мм). Для этого подойдет шпилька с резьбой М20. Соответственно, необходимы будут шайбы и гайки того же диаметра.

Пилы, набранные на ось будущего измельчителя

Если мы установим диски на шпильке вплотную друг к другу, то нож работать не будет. И вот почему: ширина зубьев пилы больше, чем ширина самого диска, поэтому при вращении зубья будут цепляться друг за друга. Чтобы этого не происходило необходимо развести диски на небольшое расстояние. Сделать это проще простого при помощи самодельных шайб, которые вы можете вырезать из тонкого пластика. Их количество должно быть на 1 штуку меньше, чем количество дисковых пил.

2. На ось-шпильку надевается шкив (от генератора ВАЗ или от помпы). Для вращения оси используются также два подшипника промежуточного вала ВАЗ с внутренним диаметром 20мм.

3. Из профилированных металлических труб сваривается рама, на которую крепится штанга мотоблока. Двигатель крепится на раме так, чтобы была возможность перемещать его относительно дисковых пил. Это необходимо, чтобы изменять при необходимости натяжение ремня привода.

К раме крепится ось с дисковыми пилами

4. Для удобства эксплуатации на раме закрепляется упорный брусок из металлопрофиля, в который будут упираться ветки и стебли при дроблении.

5. На режущий блок необходимо надеть металлический кожух, который сваривается из листового металла или вырезается из оцинкованной стали. Для надежности лучше применить первый вариант.

Кожух лучше выполнить из листового железа — это надежнее!

6. Сверху крепится еще один бункер с раструбом для загрузки подлежащего измельчению материала. К этой детали особых требований не предъявляется, поэтому чаще всего ее делают из гибкой оцинкованной стали.

Приемный бункер легко сделать из оцинкованной стали

Особенности изготовления рамы

Независимо от типа выбранного дробильного оборудования, его необходимо оснастить ключевым элементом — станиной, где вскоре будет установлен привод и рубильный механизм. Устройство принято варить из уголков или труб, соблюдая следующее пошаговое руководство.

Высота подбирается под рост, что необходимо для комфортного забрасывания ветвей в бункер.
Конструкцию необходимо изготовлять из качественных материалов, чтобы она оставалась максимально прочной и устойчивой. Это значит, что ширина рамы должна составлять как минимум 500 миллиметров, при этом длина остаётся произвольной.
Станина должна обладать повышенной жесткость. Чтобы достичь оптимальных показателей нужно приварить между стойками поперечины.
Чтобы удобно транспортировать агрегат желательно оснастить раму несколькими колесами и ручкой.

Не забудьте продумать, куда вы установите электрический двигатель. Для самодельных дробилок лучшим решением может стать вариант установки мотора в створе рамы, чтобы он не выпирал за её габариты. Аналогичное правило применяется и в других типах дробилок.

Материалы и инструменты

Большую часть составляющих шредера можно подобрать из запасов, имеющихся в домашнем хозяйстве. К примеру, рама прекрасно собирается из металлических уголков, швеллера и труб. Электродвигатель, как правило, покупается либо берется у мини-трактора. Используемая фреза должна быть обязательно с крупными зубцами, а дисковые пилы – обладать диаметром от 100 до 200 миллиметров. Если работа происходит с валом, то шестерни приобретаются в количестве пары штук, то же относится и к шкиву, а также к самому валу – их должно быть два. Ножи можно будет сделать из рессор автомобиля при наличии фрезерного станка.

Из инструментов стоит подготовить перфоратор, гаечные ключи, болгарку, а также прибор для сварки и набор креплений.

Виды режущих элементов для самодельных шредеров

Толщина помола веток зависит от используемых ножей. Домашние измельчители оснащаются рубящими насадками разных типов:

пластинчатыми (с одной или несколькими пластинами);
дисковыми (с двумя или более лезвий);
фрезерными.

Пластинчатые ножи являются по сути плоскими режущими элементами. Вращаясь, они очень мелко перемалывают все растительные отходы в кашицу. При переработке крупных веток такие лезвия нуждаются в частой заточке.

Дисковые режущие конструкции рассчитаны на мягкие растительные отходы. Самый простой такой нож представляет собой диск с двумя горизонтально расположенными лезвиями. Они применяются для измельчения травы и веток до 2,5 см в диаметре. В более сложном исполнении полотен для дробления может быть 4 или 6 штук. Их работа, как правило, выполняется в вертикальной плоскости, измельчая растения до 4 см в диаметре.

Фрезерные режущие элементы представляют собой вал с закреплёнными на нём пластинчатыми или дисковыми ножами.

Зависимость толщины перерабатываемых сучьев от мощности электродвигателя и интенсивности работы:

Процесс изготовления

Раму рекомендуется изготовить из металлической трубы или же уголка, с толщиной стенок не менее 0,4 см. Размеры рамы подбирают под размер и вес всего оборудования. В подобных дробилках используют обычно электрические или бензиновые двигатели. Вал устанавливают на подшипник вместе с молотками и режущими деталями.

Оптимальный размер режущего диска должен быть в пределах от 35 до 65 см. Его насаживают на вал, к которому приваривают втулку для более четкой фиксации фрезы. Вал устанавливают при помощи двурядных подшипников. Молоточки лучше сделать съемными, а ширина комплекта из четырех молотков не должна превышать девять сантиметров.

Кожух подгоняется по размерам фрезы вместе со всеми комплектующими. Для большего удобства в кожухе можно сделать откидную крышку. Внутри кожуха ставят сито или решетку, ее ячейка и определяет размер получаемых опилок.

При установке режущей части нужно учитывать следующее:
Нож и контрнож должны быть из одного материала,
Контрнож затачивается под прямым углом,
Размер зазора между ножами определяется размером щепы.
Дробилка древесных отходов обязательно должна иметь загрузочный бункер, который изготавливается из металлического листа. Монтировать бункер нужно не под прямым углом – это упростит самозахват веток.

Создание измельчителя с наборным пакетом дисковых пил

Измельчительный механизм таких шредеров состоит из дисковых пил, которые поочередно с разделительными шайбами насаживаются на вал. На каждом диске имеется множество зубьев, которые способны справиться даже с твердой древесиной. Поэтому мягкую траву, ботву и листья он переработает в считаные минуты. Когда зубья пил затупятся, их можно легко заменить новыми.

Чертеж измельчителя с наборным пакетом дисковых пил

Вал для измельчителя можно выточить на токарном станке или использовать готовый от коробки передач старого автомобиля. Расстояние между соседними пилами должно быть около 10 мм. Если промежуток будет меньшим, это снизит рабочую область измельчителя. Если выполнить больший зазор, это будет способствовать застреванию мелких веток.

Лучше воспользоваться электродвигателем, который при работе практически бесшумный и не выделяет в атмосферу вредные вещества. Для дробления грубого материала можно использовать мотоблок, который обладает большой мощностью. Двигатель следует размещать на движимой опоре, чтобы была возможность регулировать натяжение привода.

Раму под шредер можно сварить с помощью швеллеров, уголков или профилированных труб из металла. К основанию конструкции можно приварить упорный брус из металлопрофиля, который станет опорой для стеблей и веток при дроблении

При создании постаментов для подшипников важно не сделать перекос. Оси двигателя и вала должны быть в параллельных плоскостях. Пакет из 15 наборных пил на шпильке М20

Пакет из 15 наборных пил на шпильке М20

Особое внимание заслуживает конструкция бункера. Его можно выполнить из листового металла. Емкость должна получиться достаточно прочной, чтобы выдерживать воздействие разлетающихся щепок от ветвей

С помощью движимой опорной пластины в теле бункера можно создать возможность регулирования размеров щепы. Так, для удобрения подходит более мелкие фрагменты, а для растопки пригодна более крупная щепа

Емкость должна получиться достаточно прочной, чтобы выдерживать воздействие разлетающихся щепок от ветвей. С помощью движимой опорной пластины в теле бункера можно создать возможность регулирования размеров щепы. Так, для удобрения подходит более мелкие фрагменты, а для растопки пригодна более крупная щепа.

Размер приемного раструба должен быть больше длины рук, чтобы защитить их от повреждения. Эта также способствует возможности направлять ветки в измельчитель под удобным углом.

Такой садовый измельчитель веток и травы своими руками способен справиться как с мягкими отходами, так и с твердой толстой древесиной. Однако главной его проблемой является засорение пространства между пилами, которое нуждается в регулярной чистке.

Почему лучше сделать измельчитель своими руками

Рациональным решением для утилизации веток является использование садового измельчителя. Это специальный инструмент, который выпускается современными производителями. Оборудование функционирует от различных типов приводных устройств, в качестве которых могут использоваться:

электромоторы;
двигатели внутреннего сгорания;
валы отбора мощности тракторной техники.

Существенным недостатком заводского оборудования является высокая его стоимость, что связано с использованием высококачественных материалов для производства. Далеко не каждый дачник может позволить себе приобретение подобного рода, тем более что его окупаемость займет не менее 5 лет. Все более актуальным становится вопрос о том, как самому сделать простой измельчитель веток.

Способ самостоятельного изготовления садового инструмента пользуется спросом по ряду следующих причин:

Процедура изготовления не трудная, если есть опыт работы с такими инструментами, как болгарка, дрель и сварочный аппарат.
Создается оборудование из подручных средств. Для этого понадобятся старые электродвигатели, фрезы, дробилки, фуганки и т.п.
Изготовление инструмента с необходимыми техническими параметрами и производительностью. Его можно использовать для измельчения веток, травы, листьев и прочего садового мусора.
Цена — это основная причина, почему дачники предпочитают изготовить измельчитель веток самостоятельно, чем покупать заводское оборудование, стоимость которого достаточно высокое (если говорить о качественных установках).

Преимущества самодельного измельчителя веток

Естественно нельзя не упомянуть о недостатках самостоятельного изготовления измельчителя. Основным минусом является безопасность, так как малейший просчет может превратиться серьезную травму или даже стоить жизни человеку. Именно поэтому браться за дело следует только при полной уверенности в том, что сможете сделать надежный измельчитель веток. Поможет в этом описание разных вариантов оборудования, представленное в материале, которое функционирует не хуже, чем заводские изделия.

Особенности конструкции

Любой измельчитель для щепы, сделанный или купленный, должен вмещать такие основные компоненты:

стальная рама с возможностью закрепления всех элементов;
двигатель – на электрике или бензине;
резательный механизм;
уберегающий кожух;
основная передача.

Кроме того, нужна пара ёмкостей – в первую станет помещаться материал для обработки, а во вторую будут наполняться порубленные куски дерева.

Самодельные изделия различаются резательным механизмом, а другие детали выходят похожими, только с разными габаритами.

Измельчение веток может производиться за счёт 20-30 циркулярных пил, снабжённых зубчиками из твёрдых сплавов. Также используются отточенные, стальные ножи, завинченные на валу. Ножи устанавливаются на круге из стали, зажатом на валу.

Стебли будут проходить под прямым углом и рубиться ножичками с их наличием 2-6 шт. В аппарат дискового типа ветви входят имея угол 30-45 градусов.

Траворезка из триммера

Садовый шредер можно сделать, используя бензиновый либо электрический триммер. При этом инструмент будет работать в перевернутом положении. Для создания оборудования, предназначенного, чтобы измельчать траву и тонкие веточки, потребуется кроме мотокосы с режущими насадками еще следующие материалы:

пластиковая либо металлическая емкость, имеющая объем минимум 50 литров;
примерно 1 м.кв. стальной сетки с мелким размером ячеек;
около 3 метров металлической трубки (алюминиевой или стальной) в половину дюйма диаметром;
отрезок доски или влагостойкого ДСП, фанеры такой ширины, чтобы на нем поместился триммер;
хомуты, которыми будет крепиться мотокоса к деревянной основе;
саморезы, болты, гайки, шайбы;
деревянные бруски (достаточно 5 на 5 см).

Чтобы собрать измельчительный механизм из триммера, потребуется воспользоваться такими инструментами и приспособлениями:

отверткой либо шуруповертом с битами;
электродрелью с набором сверл по дереву и металлу;
электрическим лобзиком с пилками для резки металла или ручным его аналогом;
молотком;
рожковыми или торцовыми ключами;
пробойником;
наковальней либо ровной железной плитой.

Пробойник нужен, чтобы удобно было сверлить отверстия электродрелью. Данный инструмент наставляют в точку, где требуется просверлить металл. Затем по нему бьют молотком. Из полученного углубления сверло не соскальзывает в процессе просверливания металлической детали.

Набор пробойников отверстий

Подготовительные мероприятия

Траворезка из мотокосы изготавливается в ряд этапов. Первоначально подготавливают в емкость, где будет перемалываться трава с ветками:

делают разметку на дне (по периметру) под четыре трапециевидных отверстия с закруглениями в углах;
просверливают в каждом нарисованном сегменте отверстия сечением 1 см;
в них вставляют пилку электролобзика и вырезают трапеции;
обрабатывают срезы напильником или наждачной бумагой;
по центру днища высверливают отверстие под вал измельчителя;
из стальной сетки вырезают круг размерами по диаметру дна;
с помощью небольших обрезков доски либо брусочков к емкости снизу закрепляют подготовленный сеточный фрагмент;
из металлических трубок делают ножки под емкость, присоединяя их к баку с помощью болтов.

Деревянные куски фиксируют саморезами, закручивая их изнутри бака в металлические перемычки между вырезанными трапециями. Таким способом сетка надежно прикрепляется к дну емкости.

Ножки делают следующим способом:

сгибают трубки в тисках или с помощью трубогиба в виде буквы «П»;
концы будущих опор сплющивают молотком;
в них просверливают по 2 отверстия с каждой стороны (6,5 или 8,5 мм сечением);
прилаживают заготовки к нижней части емкости и отмечают точки болтовых соединений;
сверлят по отметке отверстия;
используя болты с шайбами и гайками, присоединяют к кожуху подножки.

После подготовки кожуха, чтобы уменьшить габариты создаваемого механизма, выполняют такие операции:

разбирают триммер, отсоединяя мотор, штангу и режущую насадку друг от друга;
отрезают от штанги с тросиком фрагмент длиной примерно 20-40 сантиметров;
собирают мотокосу;
проверяют работоспособность техники.

Сборка измельчителя

Если после сборки триммер работает хорошо, то из него создают имельчитель травы.

К доске хомутами прикрепляют двигатель мотокосы.
Фиксируют на деревянном основании штангу, используя для этого хомуты и ручку от мотокосы.
Подсоединяют режущую насадку к концу штанги, предварительно вставленному в отверстие на дне кожуха.
Запускают механизм и испытывают его в работе.

После проделанных действий получится агрегат, фотография которого представлена ниже.

Если используемый для сборки шредера триммер оснащен бензиновым двигателем, то мотор располагают на основе так, чтобы можно было удобно заливать топливо, заводить устройство и регулировать его работу (обороты).

Из чего еще можно изготовить измельчитель

Различных вариантов создания садовых измельчителей своими руками много: от самых простых, позволяющих только перемалывать траву, до более конструктивно сложных, мощных агрегатов, предназначенных для древесины до 10 см толщиной. Соответственно, для практической реализации задуманного потребуются разные детали, различные затраты времени и средств.

Чтобы собрать оборудование для переработки растительных отходов, кроме рассмотренных вариантов старых или ненужных инструментов либо техники, можно воспользоваться следующими устройствами:

дрелью либо перфоратором;
старым рабочим пылесосом;
ненужной электропилой;
двигателем от насоса;
бензиновым или электрическим мотоблоком;
любым электромотором подходящей мощности.

Дрель с перфоратором, если с их помощью мельчить траву, вообще переделывать не надо. Достаточно сделать только насадку с лезвиями. Созданное устройство будет работать как блендер, измельчая мягкие стебли растений в емкости небольшими порциями.

Дробилка для измельчения древесины своими руками

Дисковый измельчитель

В отличие от двухвального, дисковый измельчитель требует гораздо меньше деталей, времени и усилий при сборке.

Необходимые материалы:

мотор;
ножи;
профильная труба;
металлический лист для создания диска;
листовой металл 2 мм в толщину для защитного панциря и приемного отсека.

Такое небольшое количество деталей объясняется малой мощностью аппарата. Если двухвальный механизм может перемолоть в щепки толстые ветки диаметром до 10 см, этот справится максимум с 2-х сантиметровыми. Ножи можно сделать так, как описано в инструкции выше.

Ход работы:

Из профильной трубы сделайте каркас.
Поместите двигатель внутрь каркаса.
Поверх двигателя установите отражающий щит из листового металла.
В отражающем щите прорежьте отверстие для вала.

В диске просверлите отверстие для установки на вал и небольшие прорези для фиксации ножей

Соберите диск с ножами и установите его внутрь.
Сделайте приемный отсек из листового металла по вышеописанной инструкции и установите его на измельчитель.

Как видите, ничего сложного, главное – обзавестись всеми необходимыми деталями. Самодельный измельчитель древесины с двумя валами обладает большой мощностью и предназначен для переработки крупных веток. Размеры щепы можно контролировать от 2 см до 8 см в зависимости от числа ножей на один вал.

Виды агрегатов

Наиболее простым выходом из этой ситуации является измельчить их в щепу, а уже ее использовать по своему усмотрению. Например, использовать для компоста, замульчировать почву и т. п. Для переработки веток в щепу понадобится садовый измельчитель. На сегодняшний день производители предлагают множество моделей такого необходимого в хозяйстве инструмента, но их объединяет общий недостаток — высокая цена.

Можно изготовить измельчитель веток садовый электрический своими руками. Главным элементом любого садового измельчителя является рабочий механизм, непосредственно измельчающий ветки в щепу. Кстати, их классифицируют по конструкции этого механизма. Чтобы изготовить измельчитель веток своими руками, лучше всего выбрать один из двух вариантов исполнения механизма измельчения: с дисковым измельчителем или с режущим механизмом из циркуляционной пилы.

Главным недостатком, является периодическая необходимость заточки режущих ножей. Без этого эффективность работы резко снижается и возрастает расход электроэнергии или топлива (в зависимости от типа привода).

Ножи изготавливаются из прочной, крепкой стали, поэтому их заточка довольно непростая задача. Возможно, придется обращаться за помощью к мастеру. В дробилках второго типа в подаваемую древесину буквально вгрызается механизм из нескольких десятков циркуляционных пил. По сравнению с дисковым агрегатом скорость заметно ниже, однако и щепа получается гораздо мельче. Из нее можно даже делать топливные брикеты.

Инструмент такого типа не требует периодической заточки, в случае полного износа потребуется замена режущих элементов. С одной стороны, это удобно, а с другой — затратно, однако для среднего домохозяйства, при использовании качественных циркуляционных дисков период между установкой и заменой может достигать 10 лет.

В качестве привода измельчителя веток садового может служить электрический или бензиновый (дизельный) двигатель.

Его своими руками, естественно, не изготовить, приобретается готовым. Он должен обеспечивать достаточный крутящий момент и развивать обороты до 1500 об/мин.

В принципе, при помощи редуктора можно уменьшить скорость вращения и увеличить крутящий момент, однако это усложнит конструкцию дробилки. Для дискового измельчителя, за счет применения массивного маховика, можно использовать привод с меньшим показателем развиваемого усилия.
