Изготовление стола для ручной циркулярной пилы

Ручная конструкция циркулярки

Наиболее простым и относительно недорогим способом изготовление стационарного станка для распила древесины с помощью дисковой пилыбудет переделка ручной монтажной дисковой пилы в стационарную. Суть переделки заключается в создании для промышленно изготовленного образца стандартной модели стационарной станины и рабочего стола.

Такая доработка позволит прикрепить пилу вверх станиной инструмента, закрепить ее на рабочем столе, и таким образом, использовать в качестве небольшой циркулярки. Направляющая для распила планок делается из стального уголка 25х25 мм, она крепится на рабочий стол.

Сама станина сваривается из уголков 25х25 мм, учитывая, что наибольший стандартный размер дисковой пилы составляет 230 мм, то такой станины достаточно для создания легкой, переносной но стационарной пилы, основное применение которой небольшие работы, не требующие долгого напряжения электродвигателя.

Такой вариант использования реализован в некоторых моделях отечественных и зарубежных производителей электроинструмента, в котором в качестве основы станка используется любая твердая поверхность, а сама монтажная пила крепится к основанию с помощью струбцин.

Чертежи стола

Схема верстака для циркулярной пилы своими руками и подробные чертежи станин и столешницы находятся в открытом доступе.

При разработке оригинальных чертежей необходимо рассчитать габариты стола и основания, а затем определить габариты прорези в столе (зависят от модели дисковой пилы) и придумать способ крепления инструмента к станку.

При разработке чертежей для изготовления циркулярного стола своими руками учитывают:

• в стандартном варианте станка пильный диск располагается под прямым углом к плоскости стола;
• если станок оснащается поворотным механизмом, то конструкция крепления должна надежно удерживать циркулярную пилу;
• рабочий диск и электрический привод располагают по центру столешницы, обеспечивая устойчивость станка;
• рекомендуемый размер столешницы составляет 1200х1200 мм, допускается применение удлиненных столов;
• в документации учитывают магистрали прокладки кабелей и точку установки кнопки управления питанием электродвигателя;
• рабочая поверхность должна находиться на высоте от 800 до 1200 мм от поверхности пола (зависит от роста оператора);
• ширина зазора между диском и стенками прорези в столе не менее 2 мм (канавка обеспечивает отвод образующейся при резке стружки).

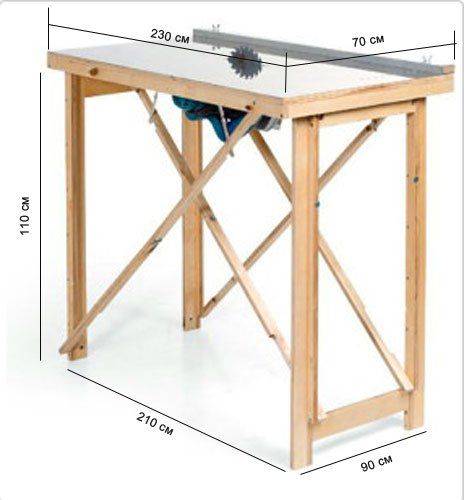

Чертеж стола для циркулярки.

Устройство рабочего стола

Перед тем как сделать стол для циркулярной пилы своими руками, надо ознакомиться с устройством конструкции.

Каркас

Каркас является основой конструкции. Рекомендуется изготавливать его металлического профиля. Идеально подойдет сталь или алюминий. Размеры каркаса могут быть разными, все зависит от количества свободного пространства в помещении и габаритов используемой пилы.

Если придется часто распиливать большие деревянные листы, лучше делать стол побольше.

Боковые расширения

Иногда люди сталкиваются с ситуациями, когда нужно расширить рабочую поверхность. Чаще всего такое может понадобиться при работе с габаритными изделиями, которые не помещаются на столе. В таком случае придется прикрепить к конструкции специальные боковые расширения. Они могут изготавливаться из древесины, пластика или железа.

Рекомендуется использовать боковые расширения, которые можно было бы отсоединить или свернуть в любое время. Например, можно сделать, чтобы они опускались по бокам столика.

Боковые упоры

Некоторые люди сталкиваются с проблемой, что стол сильно шатается во время работы пилы. Чтобы он дольше простоял, придется встроить дополнительные боковые упоры. С их помощью удастся сделать конструкцию устойчивой, чтобы она перестала шататься.

Прижимные пластины

На столе должны обязательно присутствовать прижимные пластины. Их изготавливают из металлического профиля. Такие прижимы дополнительно оснащают механизмом для более прочной фиксации. Фиксируются пластины с обеих сторон рабочей поверхности. Таким образом удастся надежнее прикрепить их к столу.

Как сделать стол для циркулярной пилы

Создание стола состоит из нескольких этапов:

Создание проектного плана. Нужно размерять место, и выбрать подходящий размер конструкции. Покупка материалов. В этом же шаге выбирается необходимая пила. Поэтапная сборка конструкции. Все делается согласно сделанным чертежам.

Материалы и инструменты

Нам понадобятся следующие материалы и инструменты:

Лист древесно-стружечной плиты или фанеры, 20 мм в толщину. Инструмент с диском-лезвием. Брусок 5х5 см для создания ножек. Сечение может быть меньше, если планируется создание пилы слабой мощности. Лак или грунтовка. Растворы для защиты дерева от воды. Клей для дерева. Саморезы. Дрель и набор сверл. Шуруповерт. Лобзик. Машинка для проведения фрезерных работ. Струбцины. Рулетка и маркер для разметки. Рубанок. Наждачка.

Замеры и чертежи

Работа начинается с создания проектных чертежей. На этом шаге измеряется ширина и длина стола, который создается. Среднее значение – 120 см в ширину и 120 см в длину. Идеальными для создания основы станут следующие материалы:

Фанера. ДСП. ОСП. МДФ. ЛДСП.

Мы не рассматриваем металлическую основу, поскольку материал стоит дороже, а вес конструкции увеличится в несколько раз. Из всех материалов, самым худшим считается пластик, и эксперты его не рекомендуют.

Перед началом сборки, все деревянные элементы нужно обработать растворами, которые защищают от влаги и гниения. После высыхания материала, можно начинать работу.

Важные моменты при работе

Существует некоторые требования к безопасности. Они помогут избежать получения травм на рабочем месте. Требования следующие:

Перед тем, как включать пилу, нужно проверить надежность фиксаторов. При необходимости подкручиваем крепления. Очень часто причиной получения травмы является большое количество ненужных вещей на месте работы. Необходимо проверять правильность работы и крепления всех частей системы. Если где-то есть проблема, ее нужно немедленно устранить. Нельзя держать материал близко к месту, которое распиливается. Это опасно, поскольку сучки и стружка могут попасть на неприкрытые части тела, а также в глаза. Поэтому в процессе работы обязательно нужно использовать очки и одежду с рукавами.

Общие требования к столу для циркулярной пилы

Шипорезное приспособление на циркулярном столе.

Стол для рабочей пилы должен соответствовать нескольким основным требованиям:

• жесткость опоры;
• устойчивость;
• ровность.

Помимо этих требований, есть несколько необходимых условий, которые надо учесть при создании станка под циркулярную пилу.

1. Безопасность и надежность крепления пилы.
2. Ограждение для диска пилы, что очень часто остается невыполненным.
3. Свободный доступ к кнопке включения и выключения.

Дополнительный набор функций приспособлений зависит от требований самого мастера и его квалификации. В этот набор входят приспособления, которые:

• помогают выполнять ровный продольный распил;
• такой же качественный поперечный распил.

Конструкция циркулярной пилы.

Стандартный стол, который можно приобрести вместе с циркулярной пилой, изготавливается, как правило, из нержавеющей стали. Само распиловочное устройство крепится вверх ногами, примерно посередине выполняется надрез или щель для помещения в него диска самой пилы. Его ширина должна соответствовать ширине, используемых пильных дисков. Нельзя допускать, чтобы эта щель была слишком широкой. В таком случае стружка и другой рабочий мусор будет часто засорять прибор, выводя его из строя.

Что касается технических параметров пилы, которая будет использоваться для станочной распиловки, то мощность ее двигателя может быть больше, чем у обычной ручной пилы. Но все же не превышать 1200 Вт, специалисты считают неоправданным такой риск. Ведь чем мощнее пила, тем более прочный и надежный стол нужен.

Промышленные станки изготавливаются, как уже упоминалось, исключительно из металла, но их опора очень часто заливается цементом для более надежного крепления прибора.

Сборка каркаса с ножками

Основание или каркас стола собирается из набора поперечных и продольных деревянных брусьев, которые крепятся с нижней части его крышки, увеличивая жёсткость всей конструкции в целом. Для этого вполне достаточно четырех брусков сечением 50х50 мм, размещаемых с отступом от края стола порядка 7-9 см.
Они фиксируются на нижней части крышки подходящими по размеру саморезами с шагом примерно 23-25 см. С её лицевой стороны элементы крепления утапливаются в материале, полностью скрывающем их шляпки.
Сделать каркас прочнее можно за счёт предварительной обработки сочленяемой поверхности брусков слоем столярного клея, производимой непосредственно перед их креплением. После соединения промазанных клеем заготовок последние надёжно фиксируется струбцинами, снимаемыми сразу же после высыхания клеящего состава. Ножки конструкции могут быть изготовлены из брусков того же сечения, что и заготовки для каркаса (50х50 мм).

Конструкция стола должна прочной и жесткой

Форма ножек выбирается исходя из того, чтобы они обеспечивали максимальную площадь опоры каркасной части основания и имели форму, сужающуюся в сторону полового настила. На одной из таких ножек впоследствии размещаются элементы управления включением и выключением дисковой пилы, дублирующие расположенные на её корпусе кнопки.

Дополнительно повысить жёсткость и устойчивость всей конструкции вам удастся с помощью комплекта стальных уголков, монтируемых в зоне её стыковых сочленений. Для их закрепления рекомендуется применять стандартные болты с шайбами, которые желательно установить шляпками наружу.

Ручной вариант из болгарки

Ручная циркулярная пила своими руками проще всего получается, если на хозяйстве уже есть болгарка. Достаточно внести всего два простых усовершенствования: скользящий упор и осевую рукоятку.

Скользящий упор – два куска мелкого металлического уголка, расположенных по обе стороны от рабочего органа: диска с зубьями, установленного вместо абразивного круга. Зазор – 3-4 мм с каждой стороны. Горизонтальные кромки уголков нужно закруглить снизу, чтобы не цеплялись за обрабатываемую деталь. Уголки нужно соединить поперечными связями спереди и сзади. Для этого подойдут болты с гайками, а нужный зазор даст пакет шайб.

На корпус болгарки надеваем хомут из металлической ленты; винтовая стяжка хомута располагается снизу. К ней жестко крепится сложенная вдвое полоска жести или оцинковки с отверстием под задний болт скользящего упора. Таким образом упор закрепляется сзади. Можно хомут с задней стойкой упора выполнить как одно целое, но толщина полоски металла при этом должна быть не менее 1 – 1,5 мм. Перекладывая обеспечивающие зазор шайбы, добиваются одинаковых зазоров между рабочим органом и боковинами упора.

В корпусе редуктора болгарки делаем два — четыре отверстия с резьбой под мелкие болты (М3 – М5). Редуктор нужно сначала разобрать и определить по месту, где можно сверлить. Отверстия эти нужны, чтобы прикрепить самодельную осевую рукоятку. При использовании штатной боковой рукоятки болгарки сделать ровный пропил будет трудно даже физически крепкому мужчине со стойкими трудовыми навыками.

Осевую рукоятку выполняем из металлической трубки или прутка в виде направленного вверх вперед рога либо поперечной скобы шириной в ладонь с некоторым запасом. Концы, которыми она будет крепиться к редуктору, НЕ расплескиваем и сверлим в них отверстия под крепежные болты. Если крепежные концы расплескать, рукоятка будет гнуться от усилий во время работы.

Если рукоятка в виде рога, дальний его конец расплескиваем в горизонтальной плоскости и сверлим в нем отверстие под ось 4-6 мм с запасом, т.е. 6-10 мм. Если рукоятка – скоба, под ней, в те же отверстия в редукторе, крепим торчащий вперед кусок прутка или трубки, а конец его расплескиваем и сверлим в нем отверстие, как указано выше. Разумеется, между прутком и скобой должно быть достаточное для удобства работы расстояние – 100-150 мм.

Теперь берем кусок стального прутка 4-6 мм. Это будет регулировочная штанга. Один ее конец изгибаем в виде петли, слегка расплескиваем и отверстие досверливаем под передний болт упора. Подбирая шайбы на переднем конце упора, добиваемся равномерной ширины зазора по всей его длине. При штанге 6 мм понадобятся, скорее всего, лишь две тонкие шайбы, по одной с каждой стороны.

На «хвосте» штанги нарезаем резьбу. Резьбовый «хвост» войдет в отверстие на рукоятке, описанной в предыдущем параграфе. На него заранее наворачивают одну гайку, а после сборки – вторую. Отпуская и подтягивая гайки поочередно, можно регулировать глубину пропила. Все, ручная циркулярная пила готова к работе.

Каким должен быть стол для ручной циркулярной пилы

Правильная конструкция распиловочного стола является залогом качественной и безопасной работы. Существует несколько основных требований к станине для циркулярной пилы:

1. Каркас стола должен быть устойчивым.
2. Материл для изготовления стола должен быть надёжным и долговечным.
3. Столешницу нужно сделать максимально жёсткой, гладкой и ровной.
4. Так как циркулярная пила работает от электросети, необходимо позаботиться о заземлении.
5. Кнопка включения должна быть расположена в удобном месте.
6. Область вокруг стола следует содержать в чистоте и порядке, для исключения травматизма.
7. Хорошим решением будет установка дополнительной кнопки для аварийного отключения.

Из каких материалов можно сделать

Такой станок можно собрать из самых разных материалов.

На каркас идут:

• легкий металлический профиль (уголок, швеллер, прямоугольник, труба);
• сухой брус или доска без суков;
• толстая фанера, другой прочный листовой материал.

На рабочий стол достаточно прочный листовой материал:

• фанера толщиной от 10 мм;
• качественное, лучше ламинированное ДСП, ОСБ;
• стеклотекстолит;
• алюминиевый лист и т.д.

Иногда применяются комбинированные варианты. Например, каркас или рама для крепления пилы из уголка, остальное дерево или фанера и т.д.

Поскольку такие станки собирают для столярных мастерских, чаще всего выбирается именно вариант без металла, или с минимум металла для крепления самой пилы. Если станок собирается не для мастерской, комплектующейся «с нуля», то основной инструмент для такой сборки у владельца уже есть. Как минимум – сама ручная электропила.

Устройство циркулярной пилы

Являясь действительно полезным инструментом, циркулярка имеет достаточно простую конструкцию. Основные ее узлы:

• станина – рама, на которой смонтированы основные агрегаты;
• столешница с прорезью под диск;
• двигатель с системой передачи вращения;
• режущий инструмент, диск с зубьями.

Опционально устройство может быть дополнено толкателем, обеспечивающим поступательное продвижение заготовки к диску, и различными подъемными механизмами, регулирующими глубину распила.

Принцип действия циркулярной пилы (циркулярки) состоит в том, что вращение вала электродвигателя передается на режущий инструмент, диск с остро заточенными зубьями. Центр диска располагается ниже уровня столешницы, из нее выведен лишь его сегмент. К вращающемуся диску подводится заготовка, зубья вгрызаются в древесину, создавая ровный распил.

Рекомендации от профессионалов

Теперь вы знаете, как из ручной циркулярной пилы сделать станок, поэтому рассмотрим советы мастеров:

• Перед тем, как использовать электрическую пилу на станке, проверьте диск пилы при помощи угольника, потому что некоторые недобросовестные производители ставят диск не ровно пол углом в 90 градусов, из-за чего спилы оказываются скошенными.
• Если при работе вы планируете применять стол для хранения на нем инструментов, то размеры столешница должны быть больше, чем 1 м2.
• Для создания станка используйте прочные и высококачественные материалы, потому что в противном случае он прослужит недолго.
• Стол можно дополнять, к примеру, мастера иногда умудряются присоединить к нему особый пылесос или расклинивающий нож с защитой для дисков, чтобы остатки от резки дерева и стружка не летели по всем сторонам.
• Заранее следует выбрать место для монтажа стола, а еще убедиться в том, чтобы пол, где будет стоять стол, был идеально ровным.
• Если есть навыки и желание, то можно сделать складывающуюся столешницу, но тут потребуется тратить больше сил, времени и материалов.
• Если стол вибрирует или качается при работе, то следует отрегулировать высоту ножек при помощи резины.

Так как циркулярная пила является электрическим устройством, то работать с ней стоит специалистам. Перенос выключателя в иное место тоже стоит доверять лишь специалистам.

Циркулярка своими руками: безопасность пользования

Если взять во внимание, сколько стоит циркулярка (от 16000 рублей – самая скромная модель), и сопоставить цену с затратами на самостоятельное изготовление (это на 60-90% меньше), то разница получается значительной. Но никакая экономия не будет оправдана в том случае, когда не обеспечивается безопасность работ

Перед началом работы на циркулярке необходимо обязательно надеть очки и перчатки

Для того чтобы избежать травмоопасных ситуаций, стоит придерживаться следующих рекомендаций:

• не использовать в качестве сырья древесину с металлическими включениями (гвоздями, уголками, болтами и т. д.);
• распиловку досок размером более 200 см должны производить два человека;
• работая на циркулярке, нельзя делать резких движений;
• перед началом работы необходимо обязательно надеть очки и перчатки;
• древесные отходы с поверхности циркулярки следует удалять, так как они могут спровоцировать короткое замыкание.

Категорически запрещается работать на самодельном циркулярном станке:

• если не выполнено направляющее приспособление;
• отсутствует кожух;
• нет предохранителей, задерживающих пальцы;
• расклинивающий нож выше пильного диска.

Чтобы избежать травмоопасных ситуаций при работе с циркуляркой, стоит придерживаться техники безопасности

Добротный инструмент дает возможность получить удовольствие от работы. Да и результат радует высоким уровнем качества. Изготовление инструмента своими руками позволит получить желаемые параметры и необходимые эксплуатационные характеристики. Ограничиваться поверхностными знаниями нельзя ни в одном виде деятельности, особенно технического направления. Браться за самостоятельную сборку циркулярки стоит только после тщательной теоретической подготовки и полном представлении о практической части процесса.

Сфера применения самодельной циркулярной пилы

В процессе строительства нового дома, когда древесный материал используется в большом количестве, самодельной циркулярки будет недостаточно. Да и функционал подобного устройства потребуется более широкий. А вот при выполнении ремонта домашний станок-циркулярка становится незаменимым техническим помощником.

Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства

Довольно часто размеры деревянных элементов определяются непосредственно в ходе выполнения работ. Возможность самостоятельно обеспечить процесс необходимыми материалами в значительной степени экономит средства и время. А зачастую и качество деревянных заготовок гарантируется более высокое.

На самодельной домашней циркулярке можно распустить доски на бруски, изготовить планки, рейки, отторцевать заготовки, распилить плиты из древесных материалов на фрагменты необходимых размеров.

Используя самодельную циркулярку, можно изготовить такие виды мебели, как стол, полочка, стеллаж. Подобный стационарный домашний инструмент применим при создании деревянных спортивных снарядов, изготовлении тары и т. д.

При установке на пильный станок диска с определенными техническими характеристиками механизм можно использовать как циркулярку по металлу. Распиливать допускается мягкий алюминий и листы из других видов металла, толщина которых не превышает 2 мм. При работе с более толстым материалом механизм будет перегреваться, провоцируя срабатывание автоматического отключения.

Для заготовки дров и простого распила кусков древесины хватит крепко закрепленного стола с прорезью для пилы

Как сделать циркулярку своими руками: подготовительные этапы работы

Перед тем как поставить точку в вопросе о целесообразности самостоятельного изготовления циркулярки, нужно воочию познакомиться с несколькими подобными устройствами, просмотреть ролики в интернете

В ходе наблюдений и просмотров особое внимание следует обратить на основные элементы, детали, способы крепления. Чтобы понять, как сделать циркулярку, нужны как минимум теоретические знания

Процесс изготовления может реализовываться двумя способами:

• набор элементов будущей конструкции в наличии, необходимо только выполнить сборку;
• составляющие циркулярки необходимо приобрести.

В случае последнего варианта задача несколько усложняется, так как детали и механизмы покупают чаще всего в разных местах, но они должны соответствовать по техническим и функциональным характеристикам.

Схема изготовления циркулярки своими руками

Без чертежа невозможно учесть размеры элементов и подобрать полный комплект. Довольно часто данный этап (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, так как вполне достаточно нарисовать пилу. Как минимум это позволит завизуализировать будущий агрегат

Представлять, что получится в итоге, – крайне важно

Только после того, как в наличии будет чертеж или эскиз и все необходимые элементы, можно приступать непосредственно к процессу сборки.

Технология изготовления стола

Для того чтобы самостоятельно соорудить надежный стол для пилы нужно:

1.) Сделать столешницу. Для этого из фанеры толщиной около 2 см необходимо сделать заготовку. Используя карандаш и линейку необходимо определить размеры будущего стола, после чего вырезать деталь при помощи электрического лобзика. Кромки конструкции фрезеруются, а сама заготовка зашкуривается. С нижней стороны детали делается разметка для самой пилы. Для этого необходимо перевернуть столешницу, приложить к ней пилу без диска и разметить при помощи карандаша нужные параметры. После этого в столешнице при помощи ручного фрезера делается углубление на 1 см по размеченному месту.

Какие нужны инструменты

Для изготовления мебели для бани своими руками вам понадобится настоящая столярная мастерская, а именно:

1. Циркулярная и торцевая пилы.
2. Ленточная шлифмашинка (не путать с угловой шлифмашинкой – в обиходе «болгарка» — как раз она и не понадобится).
3. Дрель, шуруповерт, рубанок (лучше электрический).
4. Ручная фрезерная машинка.
5. Отвертки, пассатижи, молотки, струбцины.
6. Угольник, рулетка, карандаш.

Без торцевой пилы можно обойтись – резать деревянные планки под различными углами можно с помощью ручной ножовки и стусла. А вот если понадобиться резать доски вдоль – при отсутствии циркулярной пилы вам придется обращаться за этим в столярную мастерскую.

Второй вариант стола для циркулярки. Фото технологии изготовления

Стол-пила своими руками делается из досок, как наиболее доступного материала, довольно часто. Для изготовления данного стола потребуются:

фанерный лист (толщина 20 мм и выше);

доски 50 на 100 мм;

бруски 50 на 50 мм;

несколько саморезов;

деревянный клей;

один из видов древесного лака.

Из фанерного листа лобзиком выпиливается заготовка с отверстием — столешница, в которой разместится пила. При разметке отверстия ориентируются на размеры подошвы пилы. Из досок делают ребра жесткости, которые будут крепиться к столешнице саморезами. В процессе крепления доски стягиваются с помощью струбцин. На переднем ребре жесткости позже устанавливается пусковая кнопка. Для изготовления ножек служат доски длиной около метра. Их крепят снаружи к ребрам жесткости болтами.

2

Варианты устройства – особенности и подготовка

Следует продумать все нюансы изготовления самодельного изделия. Чертежи облегчают рабочий процесс. Сначала определяются с размерами столешницы. Отверстие под дисковую пилу должно точно соответствовать инструменту. Оно зависит от ее диаметра, поэтому сказать, какое требуется, невозможно.

Размеры столешницы выбирают, учитывая собственные пожелания и габариты заготовок для обработки. Когда они полностью укладываются на плоскость, распилы получаются более точные и ровные. Вместе с тем слишком большие размеры неудобны – загромождается помещение. Мастера иногда делают складные столы, которые в нерабочем состоянии занимают немного места. Некоторым необходимо изготовлять маленькие детали, соответственных размеров требуется станок.

Если хозяин хочет, чтобы под рукой всегда находились необходимые инструменты, наиболее удобное место расположения – столешница. Для этой цели размеры значительно увеличивают, подойдет 1,2×1,2 м.

Некоторые полезные мелочи, которые нужно знать

Включение циркулярной ручной пилы можно осуществить несколькими способами.

Самый простой и неправильный: зафиксировав кнопку блокировки включения, подключить прямо в сеть, при необходимости отключить. Так делать противопоказано по 2-м причинам:

• небезопасно для жизни и здоровья мастера;
• грозит двигателю пилы сгоранием.

2-ой способ, пожалуй, наиболее распространенный. Все фиксируется, но пила включается не сеть, а в переходник с кнопкой выключения.

3-й способ наиболее правильный, но он может лишить владельца прибора гарантии на него. Надо вывести на панель стола пластмассовую заготовку для кнопок включения и выключения. Заменить провод с вилкой на провод, который будет напрямую подключен к этим кнопкам. Безопасно и для мастера, и для пилы.

Сборка передней части станка.

На самом деле совсем необязательно, чтобы пила крепилась именно снизу стола. Придумано множество способов, когда путем дополнительных приспособлений циркулярка может передвигаться поверху. Так, если подошву дисковой пилы с одной стороны снабдить специальной платформой, изготовив заблаговременно шину из алюминиевой прямоугольной трубы высотой около 1 см и закрепив ее на распиливаемой поверхности строго параллельно срезу, можно выполнить точный спил. Это становиться возможным благодаря тому, что пила при помощи платформы передвигается по шине, не меняя расстояние до края среза.

Есть разновидность циркулярных погружных пил. Они имеют управляемое приспособление, удерживающее пилу над изделием, при необходимости опускаются.

Нельзя забывать и о том, что можно приобрести стационарный стол вместе с пилой.

В данном разделе хочется сказать несколько слов о самих пильных дисках. Они бывают:

• для продольного распиливания;
• для поперечного распиливания;
• универсальные.

Первые 2 вида дисков отличаются способом затачивания. Для работы с поперечным сечением используется так называемый отрицательный угол заточки.

Когда мастер не знает, что именно он будет пилить, или ассортимент продукции требует распиловки в различных направлениях, рекомендуют использовать универсальные диски. Это предотвратит необходимость часто менять диски на пилах. Зубья таких дисков выполнены из отличного материала.

Необходимо внимательно читать инструкцию по работе с пилой.

Важно, чтобы стол был установлен ровно, это необходимо по технике безопасности и для исключения брака в производстве. Некоторые столешницы обрабатывают шлифовальной машиной и покрывают лаком, можно обтянуть тонким слоем металла

Но нельзя забывать, что каждый лишний слой дает минус для максимальной глубины распиловки.

Технология изготовления – пошаговая инструкция

Берут лист фанеры, размечают размеры столешницы. Электрическим лобзиком аккуратно обрезают, затем обрабатывают фрезером кромки. Заготовка ошкуривается средней и мелкой наждачной бумагой. На нижней плоскости размечают место под циркулярную пилу: снимают диск, прикладывают подошвой и обводят карандашом. Фрезерной машиной выбирают углубление, размер которого зависит от толщины основания инструмента.

Схема стола для ручной циркулярки

Пилу устанавливают на место крепления, при необходимости корректируют. Если все подходит, в подошве сверлят 4 отверстия диаметром 10 мм. Опять прикладывают инструмент, намечают в столешнице места креплений и делают сквозные отверстия. Со стороны рабочей плоскости выполняют углубления для болтов М8 с потайной головкой. Шляпка должна прятаться в них. Прорезают щель под диск шириной на 1–2 мм больше его толщины. Если планируется распиловка под разными углами, ее делают трапециевидной с направленной вниз вершиной.

Приступают к изготовлению ребер жесткости своими руками, начиная с продольных. Место расположения удалено от края стола на 10 см, его размечают линиями на таком расстоянии. Доски обрезают по длине, прикладывают к столешнице, обводят. Намечают центральную линию, вдоль которой обозначают расположение саморезов. Крайние удалены от конца ребер на 5 см, промежуточные через 20 см.

Высверливают сквозные отверстия, с лицевой стороны столешницы зенкуют под шляпки. Промазывают заготовки столярным клеем, устанавливают на место, стягивают струбцинами. Аналогично фиксируют поперечные ребра жесткости. Скрепляют со столом и между собой саморезами.

Ножкам придают форму, которая обеспечивает максимальную опору для каркаса. Обычно высота для удобной работы составляет 1–1,1 м. Сверху они шире, а к основанию сужаются. Для этого одну сторону брусков под углом срезают вдоль. Относительно столешницы они будут стоять немного враспор. Увеличить жесткость помогут стальные уголки на месте стыков. Для крепления используют болты, которые устанавливают головками наружу, подкладывают шайбы. Применяют также раскосы из брусьев.

Прежде чем поставить пилу на место, угольником проверяют расположение диска относительно подошвы. Если оно отличается от прямого угла, под основание с одной стороны подкладывают полоски жести, добиваясь выравнивания. Циркулярку притягивают болтами М10 к столешнице, под гайки ставят гроверы.

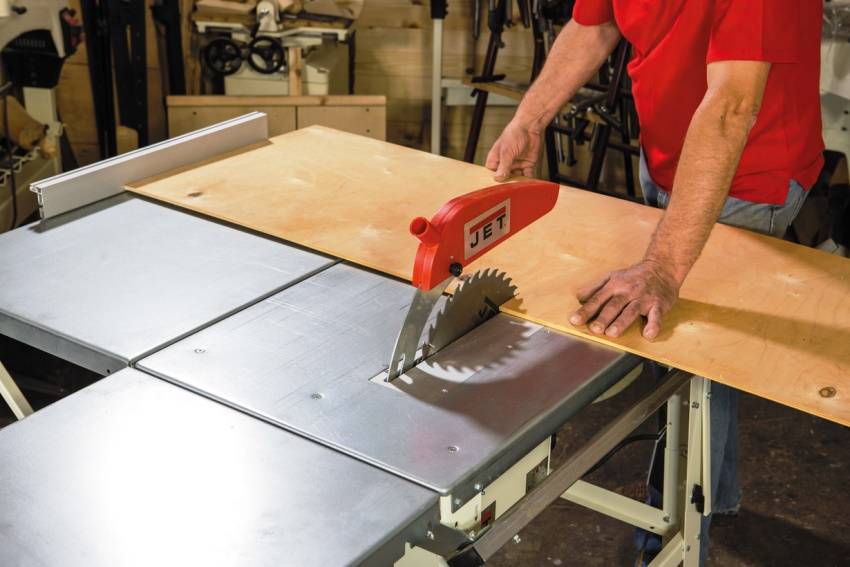

Элементы конструкции созданного своими руками распиловочного станка по дереву

Чтобы сделать в домашних условиях стационарный станок для распиловки материалов, прежде всего нужно знать, из каких конструкционных элементов он состоит. Будь то выполненный своими руками станок из ручной циркулярки, болгарки или инструмент, собранный из разрозненных элементов, – набор основных деталей одинаковый.

Поверхность стола необходимо сделать ровной, для более качественного изделия на выходе

Главными элементами стационарных циркулярных установок являются:

1. Стол для соединения и закрепления механизмов. Если циркулярка мощная и массивная, лучше применять металлический стол. Подойдут варианты из ДСП, древесины, фанеры, главное, чтобы поверхность была гладкой.
2. Вал. Наиболее ответственная деталь. При изготовлении ее отдельно пользуются токарным станком. Размеры следует вычислить точные, это позволит избежать биений.
3. Кожух. Данный элемент обеспечивает безопасное пользование циркулярной пилой.
4. Двигатель. При использовании болгарки или дисковой пилы он является частью электроинструмента.

В конструкции циркулярки обязательно должны быть подвижные части приводов, а в цепь электропитания нужно вмонтировать кнопку для остановки двигателя в аварийных ситуациях.

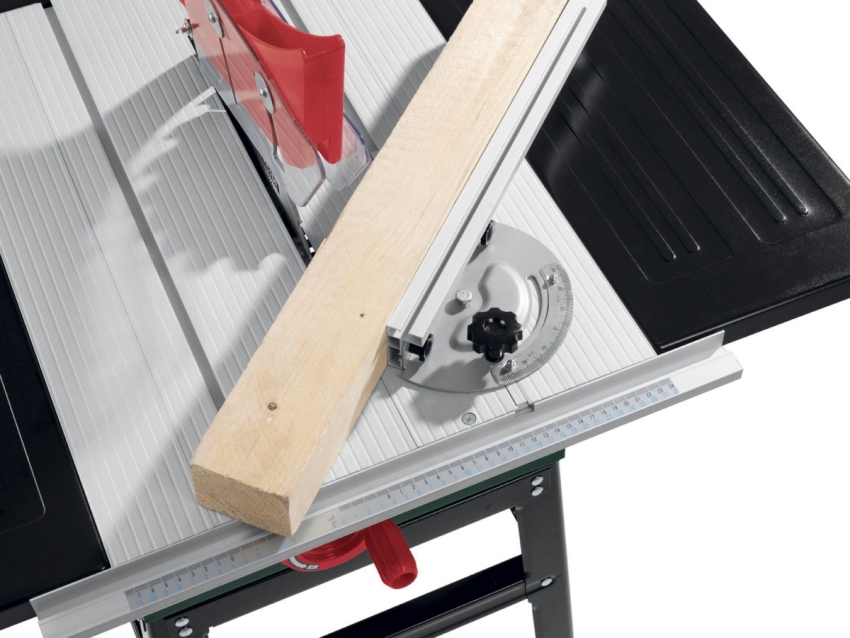

Циркулярки любого неподвижного типа состоят из основных частей

Техника безопасности

• Использование средств индивидуальной защиты, а именно защитных очков и специальных перчаток, строго обязательно при выполнении работ.
• Аптечка первой медицинской помощи должна всегда находиться в шаговой доступности.
• Прежде чем запустить электродвигатель, необходимо провести визуальный осмотр всех узлов конструкции и убедиться в хорошей фиксации непосредственно самой пилы. Это обязательно выполнять ежедневно перед началом работ.
• Содержание станка в чистоте и порядке крайне необходимо.
• Проведение работ желательно в сухом проветриваемом месте. Идеальный вариант – на улице.
