Из болгарки цепную пилу

Маятниковая пила из болгарки своими руками

На основе углошлифовальной машины можно изготовить также маятниковую и монтажную отрезную пилу для использования в домашних условиях. С ее помощью можно легко нарезать одинаковые детали и заготовки из дерева и металла. Конструкция такого самодельного станка более безопасна, т.к. отрезной диск вместе с болгаркой крепится над столешницей. Такая пила из болгарки изготавливается руками по чертежам, а также при наличии опыта и навыков слесаря – выполняется на глаз благодаря простоте своей конструкции.

Изготовить маятниковую или монтажную пилу из болгарки достаточно просто: конструкция будет состоять из станины, маятника и крепления для болгарки. Станину можно изготовить из профильных труб, сварив из них каркас и установив на него платформу из листового металла толщиной от 3 мм. К платформе крепится металлический кронштейн для крепления маятниковой пилы и упор для фиксации заготовки во время резки. Упор лучше всего сделать в виде вращающегося транспортира, который позволит удобно выставлять угол между деталью и отрезным диском пилы.

В столешницы станка необходимо также сделать отверстие (пропил) в месте касания диска пилы. Маятник в этой конструкции также изготавливается из металлических профилей с помощью сварки (чертежи вы можете увидеть ниже на странице). Его необходимо закрепить одной стороной к кронштейну, а с другой стороны зафиксировать на него крепление для УШМ. Этот Т-образный маятник должен иметь подвижное соединение, обеспечивающее движение отрезного диска во время работы. Соединение можно изготовить из подшипника качения и втулки, а также резинового жгута или пружины (для возврата механизма в исходное положение).

Крепление болгарки к маятнику изготавливается в виде металлической консоли с одним или двумя кронштейнами. К одному из них углошлифовальная машина крепится с помощью болтов, а с помощью второго кронштейна в виде хомута болгарка удерживается за корпус. По схожему принципу изготавливается торцовочная пила, видео по оборудованию которой вы можете посмотреть здесь.

Цепная пила из болгарки своими руками

Два предыдущих типа самодельных станков хороши тем, что при необходимости болгарку можно демонтировать и использовать ее обычным способом. В отличие от них, для изготовления цепной пилы из болгарки ее придется модифицировать навсегда. Изготовить цепную пилу из болгарки своими руками также можно, но по сравнению с двумя предыдущими типами станков ручного изготовления она представляет собой менее практичное и менее безопасное приспособление. Если у вас есть старая болгарка, которую вам не жалко модифицировать для выполнения различных отрезных работ, то вы можете изготовить из нее цепную пилу.

Такая пила может понадобиться в хозяйстве для обрезания веток и других конструкций из дерева там, где сложно достать обычной пилой. Для изготовления цепной пилы вам потребуется кронштейн для крепления шины, который можно изготовить на основе металлического профиля. На него натягивается цепь пилы и накручивается ведущая звездочка. Желательно для такой конструкции выбирать болгарку с регулируемой скоростью вращения диска.

Теперь вы знаете, как сделать отрезной станок маятникового, циркулярного и цепного типа из углошлифовальной машины.

Главные достоинства бензопилы-болгарки

Стоит растрачивать средства на надстройку, чтоб поменять агрегат? Какие достоинства вы получите, если сопоставить этот тип инструмента с обыденным отсечением?

1-ая принципиальное преимущество использования устройства. мобильность. Время от времени приходится работать в критериях, когда нереально натянуть провода для подключения шлифовальной машины, либо в критериях, когда нет электричества, тогда на помощь придет болгарский бензопила.

Очередной принципиальный плюс. это экономия средств. В среднем на среднюю шлифовальную машину необходимо издержать больше семь тыщ рублей. С другой стороны, чтоб приобрести устройство либо сделать насадку без помощи других, издержите около два тыщ.

Разглядим мощность инструментов. Сильными шлифовальными машинами числятся те, которые имеют характеристики на уровне три кВт, тогда как бензопилы способны подавать около четыре кВт, но даже это не часовня, ведь проф показывают показатель 5. 5,4 кВт.

Нюансы использования насадки

Рассматривая достоинства крепления шлифовальной машины, не игнорируйте некие аспекты:

  • нельзя использовать газовый резак в помещении, так как его выброс является ядовитым;
  • для малообъемных работ (и когда для вас необходимо сделать четкий маленькой срез) бензопила с устройством будет очень большой;
  • воздушный фильтр вашего силового блока будет очень засорен через железную пыль в воздухе;
  • по сопоставлению с угловыми шлифовщик бензопила с насадкой тяжелее, что делает неловким манипулировать ею для шлифования.

Чем отличается от электролобзика

Основным и самым важным отличием электроножовки от электролобзика является разное предназначение этих инструментов. Можно сказать, что электроножовка призвана разрушать, а её младший родственник — созидать.

Чаще всего электроножовка используется для быстрого распила материала, преимущественно по прямым линиям. Она с лёгкостью справится с конструкциями любой формы и любым материалом. Картон, дерево, гипсоволокно, металл, бетон, стекло, керамика — это лишь небольшой перечень материалов, которые можно пилить при помощи электроножовки. Такой фронт работ характерен как раз для демонтажа и прочих, относительно грубых, ремонтных работ.

Электролобзик же больше подходит для более точной работы с плоскими поверхностями и целесообразнее использовать его в случаях, когда требуется фигурная резка.

Другим серьёзным отличием является форма инструментов, от которой зависят их возможности. Вытянутый корпус электроножовки и довольно длинное ножевое полотно позволяют делать распил в самых труднодоступных местах, куда с широким электрическим лобзиком просто-напросто невозможно подлезть.

Благодаря своей конструкции и гибкому полотну сабельная электропила может спиливать выступающие элементы вровень со стеной, чем довольно широкий электролобзик похвастаться не может. Электроножовкой можно без проблем пилить “на весу”, для электролобзика обязательна ровная поверхность, чтобы обеспечить плотный упор в материал его рабочей областью, во избежание поломки инструмента.

Таким образом, когда нужно определиться, какой инструмент нужен: пила сабельная или электролобзик, в первую очередь следует чётко обозначить предполагаемые задачи.

Электроножовка менее прихотлива к условиям эксплуатации и может работать в самых экстремальных условиях. Её с лёгкостью освоят даже новички. Инструмент способен делать достаточно ровные распилы, но, тем не менее, больше подходит для черновых работ.

Электролобзик в руках мастера становится непревзойдённым инструментом для выпиливания фигурных элементов, но требует большей сноровки и имеет ограничения в своих возможностях.

Готовые насадки

Насадку по типу «болгарка» и другие модели продают в магазине бензотехники. Приспособление способно не только резать кирпичный, бетонный, каменный и металлический материал, но и зачищать швы после сварки. К насадке подходят:

  • отрезные диски (алмазные и армированные);
  • шлифовальный круг;
  • циркулярная пила (для продольного обрезания).

Инструкция по установке и эксплуатации насадки прилагается к комплекту. Болгарку можно монтировать не ко всем бензопилам, а только к моделям серийного производства.

Перечень моделей, к которым можно подключить приспособление, указан в документах насадки. Если такой модели там нет, то приспособление УШМ проверяют на совместимость с пилой. Для этого с пилы снимают соединительную муфту и сравнивают 2 диаметра: отверстие для посадки на шкиве болгарки и коленчатый вал пилы. Если они одинаковые, то инструмент можно соединить. Если разные, то — нет. Виды насадок «болгарка» по шкивам и их отличия:

  1. Шкив с закрытой чашкой по типу Штиль 180. Вместо соединительной муфты приспособление имеет закрытую чашку для монтажа в посадочное место. Шкив разбору не подлежит. Коленчатый вал с игольчатым подшипником и посадочное отверстие шкива имеют одинаковый диаметр. Применяется для моделей бензопил Штиль МС (180, 170 и 250).
  2. Без чашки. Для монтажа шкива снятие соединительной муфты не требуется. Его монтируют на колесо привода (ведущую звездочку) пилы несколькими способами. Какой из вариантов выбрать, это зависит от ширины зубьев звездочки. Изделие легко устанавливается, стоит дешево и применяется для пил Тайга, Партнер, Хускварна.
  3. С заменой звездочки. Есть ряд специальных шкивов, которые изготовляют специально под профессиональные пилы. Это сцепления со съемными ведущими звездочками.

Принцип переделки болгарки в цепную пилу

Любое самодельное оборудование зависит от качества исходных материалов. Сколько раз в вашей жизни было такое, что вы запланировали некоторые работы, но не смогли их провести из-за нехватки подходящего оборудования? В таких моментах можно обратиться к подручным средствам и своими руками собрать нужный инструмент на основе другого.

Если коротко описать процесс переделывания болгарки или угловой пилы в цепную своими руками, то он будет выглядеть следующим образом: нужно срезать соединение звена и осуществить пропил посередине зубца для того, чтобы режущая кромка зубцов цепи доставала до древесины во время распиловки. Для своего комфорта вы можете также установить рукояти.

Разновидности шкива насадки «болгарка»

Признанной единой классификации сцепления пилы и шкива насадки нет. Но многим бы она помогла, если бы таковая существовала. Для того чтобы упростить поиск идеального приспособления, рассмотрите главные виды шкивов и их особенности.

Шкив вроде «Штиль 180» представляет собой чашку закрытого типа, которая устанавливается на посадочное место сцепления. Такой шкив разобрать нельзя, размер его посадочного паза соответствует размеру коленчатого вала, когда с него не демонтирован игольчатый подшипник. Такой вариант подходит для бензопил, выпущенных компанией Штиль, для моделей 170, 180 и 250.

Есть шкив без чашки. Они крепятся на главную звездочку силового агрегата, для чего снимать сцепление не нужно. Такой тип может иметь отличительные особенности. Разняться шкивы без чашки по шагу паза под звездочку. У такой разновидности есть плюс – устанавливать данный шкив просто. Нужен дополнительный аргумент в его пользу? Доступная цена. Кроме того, данный шкив подходит многим бензопилам Тайга, Партнер, Хускварна, многим китайским инструментам.

А что с профессиональными бензопилами, в которых можно заменить главную звездочку? Для таких моделей выпускают третью категорию шкивов. Оператору при поиске насадки с таким типом шкива, не обязательно ориентироваться на его фото, достаточно рассмотреть особенности системы сцепления и звездочки своей бензопилы.

Но что делать, если после изучения разновидностей шкивов приспособления, не удалось найти вариант, который подходит к сцеплению или главному звену? Тогда шкив выбранной насадки заменяют на обычный без чашки.

Как сделать самостоятельно

Если нет возможности приобрести заводскую насадку, то можно самостоятельно сделать из пилы резак. Для изготовления болгарки из бензопилы своими руками понадобятся следующие инструменты и материалы:

  • рабочий модуль (болгарки);
  • профессиональная пила с высокой мощностью;
  • заводские шины — 3 шт. (40-50 см);
  • барабан — 2 шт.;
  • ремень.

Инструкция самостоятельной сборки устройства:

  1. Ремень прокладывают вдоль шины.
  2. К ведущей звездочке прикрепляют шкив, предварительно установив его на пилу.
  3. Зубчатое колесо, расположенное на узле болгарки, протачивают и убирают.
  4. Шкив собирают, придерживаясь схемы, и сваркой закрепляют его на основе.
  5. Чтобы ремень работал беспрепятственно, укорачивают 2 направляющие. Заточку 1 шины проводят под монтаж узла болгарки и приваривают их к основанию.
  6. Затем устанавливают шлифовочные круги.

Сделать из бензопилы болгарку несложно, если использовать чертежи и придерживаться инструкции по изготовлению.

Правильный монтаж насадки

Приспособление состоит из вращающего шкива, крепежа и защитного щитка. Вращение барабана происходит посредством мотора, через ременную передачу. Чтобы установить насадку правильно, нужно изучить инструкцию по монтажу. Процесс установки:

  1. Направляющую, расположенную на бензопиле, снимают. Затем демонтируют сцепление со звездочкой. Шкив соединяют с приводным валом звездочки пилы.
  2. К распиловочному диску подключают приводной ремень или редуктор. Это позволит в новом инструменте снизить крутящий момент.
  3. Адаптер фиксируется к инструменту с помощью прилагаемых к болгарке шпилек. Если их нет, то подойдут крепежи от шины пилы.

Инструмент готов!

Переделка болгарки в цепную пилу своими руками

Для создания цепной пилы из болгарки своими руками, вам не требуются специальные чертежи и схемы, поскольку процесс установки самодельной пильной насадки предельно прост и доступен. А если вы приобрели готовый комплект насадки с крепежами, то процесс установки упрощается в разы.

Итак, цепная пила изболгарки собирается из следующих деталей:

  • болгарка, как основание будущего инструмента;
  • ведущая звездочка (рекомендуется заменить ее на новую);
  • металл, который будет выступать в роли кронштейна, на который будет в будущем устанавливаться направляющая;
  • пильная гарнитура в составе шины и пильной цепи;
  • крепежи;
  • инструменты и дрель.

Стационарная циркулярка

Использовать болгарку в качестве рабочего механизма можно и стационарных условиях. Станина в этом случае будет иметь немного другую конструкцию. Стационарный вариант подразумевает наличие свободной площади и большого объема работ. Поэтому всю конструкцию можно сделать основательнее, массивнее, а, значит, надежнее.

Каркас станины

можно сделать из уголка сварным соединением. Болтовые и другие виды разъемных креплений от постоянной вибрации теряют сцепление, конструкция начинает шататься.

Сверху металлического каркаса крепится рабочий стол из широкой доски или толстой фанеры. По нему будет передвигаться обрабатываемая деталь. Упорный уголок

снабжен подвижным креплением для регулировки ширины распила.

Сбоку станка расположены органы управления

: розетка и кнопки включения-отключения. В стационарном варианте клавишу на корпусе болгарки имеет смысл исключить из схемы. При наличии достаточного места в качестве привода можно применить шлифмашинку большой мощности.

О том, как сделать пилораму из болгарки, показано в этом видео:

Насадки для болгарки

Насадка-пила

Насадка-пила позволяет превратить привычную всем болгарку в цепную электропилу.

Использование такой насадки позволяет сэкономить существенные суммы, поскольку, как известно, электропила стоит далеко не дешево. Это приспособление окажется большим подспорьем в том случае, когда необходимо распилить небольшой объем древесины.

В состав насадки входят следующие конструктивные элементы:

  • бачок с системой подачи масла на пильную цепь;
  • ручка для удерживания собранного устройства;
  • защитный кожух.

Конструкция довольно проста, поэтому собрать насадку и установить ее на болгарку сумеет любой домашний мастер.

Длина шины в зоне распила составляет 28 см, что дает возможность производить распил деревьев или заготовок из древесины, диаметр которых не превышает данную величину.

Насадка может устанавливаться на большие и маленькие болгарки. Однако перед заказом устройства следует связаться с продавцом, чтобы сообщить ему диаметр резьбы на прижимном кольце инструмента.

Насадка-пила обойдется вам приблизительно в 2,5 тысячи рублей.

Платформа под болгарку

Данное приспособление позволяет отчасти заменить обычной болгаркой маятниковую пилу. С его помощью можно безопасно и точно резать металлопрокат, алюминиевые и радиаторные профили и другие материалы. На платформу можно устанавливать УШМ, имеющие диски диаметром 115÷125 мм.

Основание опорной платформы довольно массивно. Его стационарное закрепление обеспечивается, благодаря наличию двух специальных отверстий, специально предназначенных для этой цели. Но даже без закрепления приспособление не скользит по рабочей поверхности из-за наличия на его нижней стороне четырех резиновых ножек.

Кроме того, приспособление имеет в своем составе защитный кожух для диска. Это позволяет перед установкой болгарки на платформу снять с нее родной кожух, что особенно актуально для дешевых болгарок, имеющих упрощенное крепление этого элемента.

Платформа для болгарки стоит около 1,5 тысяч рублей.

Полезные советы для начинающих

В процессе изготовления насадки в домашних условиях, нужно использовать только надежные материалы. От этого зависит не только исправность и эффективность самодельного приспособления, но и безопасность оператора.

При дальнейшей работе с оборудованием лучше всего устанавливать шлифовальные круги, диаметром 11,5 см. Эти диски выдерживают высокую скорость вращения, чего нельзя сказать об элементах, диаметром 2,3 см.


Во время частого использования приспособления оператор должен регулярно менять моторное масло бензопилы. Это защитит трущиеся детали инструмента от преждевременного износа, и продлит сроки эксплуатации расходных запчастей.

Насадка для УШМ пила цепная Росомаха 11,5″

Описание

Цепная насадка-пила на УШМ «Росомаха» превращает обычную 125мм углoшлифовальную машину (УШM) в унивеpсaльный инструмeнт-цепную пилу.

Преимущества перед бензопилой:

  • работает быстрее;
  • занимает меньше места;
  • увеличивает производительность работы;
  • заметно легче;
  • служит дольше (если инструмент эксплуатируют правильно).

Параметры:

  • звеньев: 43;
  • толщина звена цепи: 3.5 мм;
  • длина звена: 28 мм;
  • кол-во зубьев на цепи: 23 шт;
  • шаг цепи: 3/8;
  • резьба для установки: М14.

Техническая информация

Собственная, развивающаяся сеть супермаркетов «Порядок» и точки самовывоза, сотрудничество с лучшими транспортными компаниями, контроль времени комплектации заказов — всё это позволяет нам доставлять товары в любую точку России в сжатые сроки!

Вам больше не нужно помнить пароли — доступ в личный кабинет осуществляется по уникальному SMS-коду. Никто не сможет узнать Ваши личные данные, воспользоваться бонусами или скидкой по дисконтной карте.

Всем привет!Насадка годная чтоб не слетала надо затянуть хорошо,у китайцев дороже .Прижимную гайку на болгарке после установки цепи надо закрутить ключом и все нормально,масло залил отработку.Заказ выслали быстро пришло по графику.Спасибо!

Насадка так себе, для любителя, предназначена максимум тоненькое дерево раз в год отпилить и убрать ее на год. Запчасти хрупкие, пластмассовые, — уже ручка натяжителя сломалась, — сама ручка пилы , тоже собирается сломаться. — Цепь слетает постоянно, причину не нашел, — крышка бачка отлетает постоянно, как не потерял удивляюсь. Но свою 1тр отработала, по пилил сухие пни , не толстое дерево, можно продолжать, с постоянными слетами цепи, но чую не долго ей осталось)

Отличная замена электропилы. Пилит всё без проблем.

голоса

Рейтинг статьи

Настольная циркулярная пила

Торцовка, то есть поперечный распил досок или брусков под прямым углом получается качественнее, если использовать специальное приспособление.

Из болгарки также можно сделать такой станок своими руками.

  1. Для этого болгарку с диском по дереву закрепляют на поворотной планке перпендикулярно направлению длины доски так, чтобы плоскость диска была направлена строго вертикально. Одна точка крепления должна располагаться в районе редуктора, а вторая – на противоположном конце машинки.
  2. В корпусе редуктора имеются резьбовые отверстия для крепления штатных рукояток. С помощью уголков и этих отверстий болгарку нужно прикрепить к подвижной части станка.
  3. Задняя часть корпуса крепится к доске хомутом. Защитный кожух на диск можно использовать от любого электроинструмента подходящего размера.
  4. Ближе к вертикальной опоре нужно закрепить упорный уголок. Располагаться он должен строго перпендикулярно плоскости диска, как в вертикальном, так и в горизонтальном направлениях.

Пружина на заднем конце планки служит для возврата торцовочной пилы в исходное положение после окончания реза. Горизонтальный стол должен иметь поперечный паз, в который входит диск при распиле доски. Диаметр диска выбирают, ориентируясь на ширину досок. Так торцовку можно проводить в один заход. Главное, внутреннее отверстие диска должно совпадать с креплением на оси редуктора.

Конструкция циркулярной пилы гораздо сложнее торцовочного станка. Время контакта диска пилы с древесиной довольно продолжительное, поэтому и надежность крепления корпуса болгарки к станине должна быть выше.

Сейчас читают: Бензопила Echo. Обзор модельного ряда, инструкция, отзывы

Вот так может выглядеть один из вариантов настольной циркулярки.

На фото видно, что рабочий стол состоит из двух плоскостей:

  • верхний стол предназначен для продвижения обрабатываемой детали;
  • нижний служит упором для шлифмашинки.

На верхней поверхности стола отчетливо видна головка болта, с помощью которого болгарка закреплена. Выступающий болт ограничивает ширину обрабатываемой доски. Справиться с этой проблемой можно, настелив еще один слой фанеры.

Упорный уголок должен иметь максимально возможную длину во избежание отклонения доски от направления распила. Крепление уголка лучше делать так, чтобы можно было менять рабочее расстояние между ним и диском: тогда ширина отрезаемой части тоже будет меняться.

Бензопила из болгарки: насадки, самоделки, переделки

Желание усовершенствовать уже имеющийся инструмент приходит неспроста. Главной целью такого эксперимента является экономия средств. И действительно, зачем покупать несколько инструментов, если можно использовать различные насадки и сделать многофункциональный инструмент.

Болгарка известна каждому хозяйственному домовладельцу, потому как с ее помощью можно и металл порезать, и камень, и отшлифовать поверхность. Но деревья таким устройством не распилишь, возникают сложности из-за маленького диаметра диска. Вот и придумывают умельцы различные насадки, которые значительно облегчают работу в саду.

Дисковая пила на основе болгарки – подготовка и порядок изготовления

Для сборки садового инструмента конструктору потребуется:

  • электрическая дрель с набором сверл разного диаметра;
  • стальные хомуты;
  • зубчатый диск;
  • пара металлических уголков;
  • стяжки для болтовых креплений М3;
  • готовый к работе редуктор;
  • стальные прутья;
  • гаечный ключ.

Чтобы не допустить ошибок во время изготовления электропилы из болгарки, нужно действовать в таком порядке:

  1. Сначала с болгарки потребуется снять штатный режущий диск;
  2. Затем нужно взять зубчатый диск, предназначенный для обработки древесины, и аккуратно стянуть его при помощи уголков. При этом изготовитель должен оставить несколько миллиметров зазора. Его величину можно настроить болтовым соединением или стяжкой;
  3. Электропила, сделанная из болгарки своими руками, должна быть укомплектована корпусом. Для этого потребуется собрать короб из листов стали или фанеры, и скрепить их при помощи хомутов. Нижнюю часть корпуса потребуется оборудовать двойной стальной лентой, толщина которой должна составлять не менее 1,5 мм;
  4. Затем нужно разобрать редуктор и проделать в нем 2 небольших отверстия для монтажа рукоятки. Ее можно предварительно выточить из куска металла. Форма ручки должна быть немного закругленной;
  5. После этого в редукторе потребуется просверлить дополнительных 4 отверстия для настройки необходимых промежутков между основной поверхностью и боковым упором электропилы;
  6. Затем к редуктору нужно прикрепить рукоятку. Ее выдвинутое наружу корпуса окончание необходимо установить в горизонтальном положении. Далее потребуется просверлить несколько отверстий, которые позволят закрепить ось;
  7. Оставшиеся стальные прутья нужно разрезать на одинаковые отрезки. Длина каждого из них должна составлять 6 см. Готовые заготовки нужно согнуть в виде петель;
  8. После этого в передней части упора электропилы потребуется установить шайбы, которые будут необходимы для настройки зазора.

Готовая дисковая электропила должна быть оборудована прочной станиной, выдерживающей тяжелые сырые бревна. Ее можно сделать из куска ДСП, предварительно покрытого прозрачным лаком.

Чем отличается от электролобзика

Основным и самым важным отличием электроножовки от электролобзика является разное предназначение этих инструментов. Можно сказать, что электроножовка призвана разрушать, а её младший родственник — созидать.


Чаще всего электроножовка используется для быстрого распила материала, преимущественно по прямым линиям. Она с лёгкостью справится с конструкциями любой формы и любым материалом. Картон, дерево, гипсоволокно, металл, бетон, стекло, керамика — это лишь небольшой перечень материалов, которые можно пилить при помощи электроножовки. Такой фронт работ характерен как раз для демонтажа и прочих, относительно грубых, ремонтных работ.


Электролобзик же больше подходит для более точной работы с плоскими поверхностями и целесообразнее использовать его в случаях, когда требуется фигурная резка.


Другим серьёзным отличием является форма инструментов, от которой зависят их возможности. Вытянутый корпус электроножовки и довольно длинное ножевое полотно позволяют делать распил в самых труднодоступных местах, куда с широким электрическим лобзиком просто-напросто невозможно подлезть.


Благодаря своей конструкции и гибкому полотну сабельная электропила может спиливать выступающие элементы вровень со стеной, чем довольно широкий электролобзик похвастаться не может. Электроножовкой можно без проблем пилить “на весу”, для электролобзика обязательна ровная поверхность, чтобы обеспечить плотный упор в материал его рабочей областью, во избежание поломки инструмента.


Таким образом, когда нужно определиться, какой инструмент нужен: пила сабельная или электролобзик, в первую очередь следует чётко обозначить предполагаемые задачи.


Электроножовка менее прихотлива к условиям эксплуатации и может работать в самых экстремальных условиях. Её с лёгкостью освоят даже новички. Инструмент способен делать достаточно ровные распилы, но, тем не менее, больше подходит для черновых работ.


Электролобзик в руках мастера становится непревзойдённым инструментом для выпиливания фигурных элементов, но требует большей сноровки и имеет ограничения в своих возможностях.

Область применения

Электроножовка отлично подходит для домашнего ремонта, благодаря низкому уровню шума, минимальному количеству пыли и опилок. Там, где нежелательны искры, опять же выручит электрическая ножовка. Нельзя сказать, что их совершенно не бывает, но эффектного фейерверка во все стороны можно не ждать. При необходимости работать в промышленных масштабах профессиональный инструмент позволит сделать всё быстро и, при этом, достаточно аккуратно.


Электроножовка пригодится в арсенале инструментов (а, может, и полностью заменит многие из них) сантехникам, отделочникам, столярам, кровельщикам. Для разных материалов предназначены разные ножевые полотна. То есть, электроножовка довольно универсальна: при необходимости ею можно сделать даже проём в перегородке. Сабельная пила по металлу электрическая часто используется при демонтаже различных металлических конструкций, например, старой отопительной системы. Инструмент становится превосходным помощником при необходимости распила арматуры, профилей, труб любого диаметра, уголков.


При использовании универсального полотна из комбинированной стали (BIM) можно, не задумываясь, демонтировать старые заборы, оконные рамы и подобные конструкции. Встречающиеся гвозди, петли и прочие металлические элементы электроножовка с таким полотном распилит без проблем.

Для чего прибегают к самодельному варианту?

Зачастую, именно самодельные варианты инструментов или совершенствование уже имеющихся делается из-за желания сэкономить деньги. Используя подручные средства и детали, которые остались от пришедшего в негодность оборудования или техники, умельцы мастерски изготавливают различные приспособления, такие как, например, цепная бензопила из болгарки.

Второй причиной можно считать желание иметь у себя многофункциональный инструмент, который поможет облегчить многочисленные задачи в хозяйстве. Неоспоримым достоинством такого самодельного аппарата является экономия места. Ведь дополнительная насадка занимает гораздо меньше места в сарае или гараже, чем полноценный аппарат.

Для переделки можно использовать абсолютно любую марку болгарки

Единственным моментом, на который стоит обратить внимание, это то, что заводские насадки могут подходить только ограниченному ряду моделей, поэтому при покупке, обязательно уточните, подходит ли ваша болгарка для выбранной насадки

С помощью покупного адаптера

  • защита для рук;
  • крепление редуктора на корпус УШМ;
  • защита цепи;
  • ручка;
  • инструменты;
  • масленка для смазки цепи;
  • набор звездочек и болтов;
  • цепь;
  • шина 11,5 дюймов.

На этой же площадке можно заказать недорогую китайскую болгарку, переделать которую в цепную пилу будет несложно, если строго придерживаться инструкции по сборке, идущей в комплекте с насадкой:

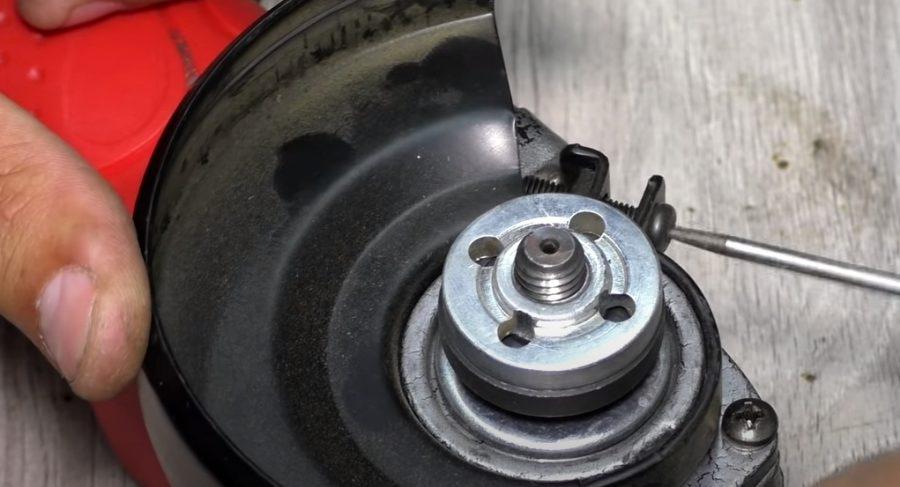

  1. Для начала разбираем болгарку. Снимаем диск и откручиваем кожух.
  2. Меняем нижнюю шайбу на одну из двух звездочек, идущих в комплекте с насадкой.
  3. Закрепляем звездочку стандартной гайкой.
  4. Устанавливаем крепление редуктора на корпус УШМ и затягиваем болты.
  5. Помещаем натяжной болт в специальное место.
  6. Надеваем цепь на шину и приводную звездочку.
  7. Устанавливаем защиту и фиксируем конструкцию при помощи болтов.
  8. Натягиваем цепь при помощи натяжного болта.
  9. Снова подтягиваем гайки на шине.
  10. Прикручиваем к корпусу ручку и устанавливаем крепление масленки.
  11. Устанавливаем масленку на корпусе и обильно смазываем цепь.

Болгарка с насадкой «Цепная пила» готова к испытаниям и без особых проблем справляется с нарезкой бруса 70х50 мм. Особых проблем этот обновленный инструмент не испытывает и при обрезке фруктовых деревьев. Даже в том случае, когда диаметр ствола достигает 17 сантиметров.

Во время работы цепь необходимо постоянно смазывать, чтобы максимально продлить срок службы этого инструмента и посрамить скептиков, уверенных в бесполезности этой насадки.

Основные опасения при переделке болгарки в цепную пилу при помощи покупного адаптера связаны с тем, что такой электроинструмент следует считать небезопасным для здоровья оператора и окружающих людей, так как:

  • безопасность конструкции в этом случае не имеет официального подтверждения;
  • технические характеристики не установлены;
  • отсутствуют автоматическая система смазки цепи, блокировка при случайном включении и тормоз приводного механизма.

Сабельная пила или электролобзик? В чем разница?

По сути, «Сабля» – это электрическая ножовка, появившаяся еще в далеком 1927 году (разумеется, не в том виде, как сейчас). Предназначается для распила деревянных и некоторых металлических материалов, с чем прекрасно справляется. Узкая и длинная форма инструмента позволяет работать в самых тесных пространствах. Кроме того, при подборе нужного полотна «Сабля» распиливает камень, керамику, пеноблоки, некоторые композиты, пластику и стекло. Небольшими сабельными пилами удобно работать на весу.

Сабельную пилу и лобзик можно назвать дальними родственниками. Они во многом схожи и одновременно являются противоположностями, дополняющими друг друга. Поэтому многие и приходят к вопросу: «Что лучше выбрать?». Одно из основных отличий заключается в том, что лобзик позволяет вырезать овальные, круглые и волнистые профили, в то время как «Сабле» доступны только прямоугольные. Кроме того, у лобзика получаются более точные пропилы, в то время как соперник является своего рода «разрушителем», компенсирующим неаккуратность скоростью. Очевидно, оба механизма имеют свои преимущества друг перед другом, поэтому неправильно говорить, что один лучше другого.

Зато при комбинации этих двух устройств, возможно, мы получим что-то особенное. Давайте, наконец, выясним, как самостоятельно собрать этот незаменимый в хозяйстве инструмент.

Самодельные пилорамы из электропилы: варианты конструкций

Среди всего разнообразия самоделок из электропилы, пилорамы – наиболее востребованный и распространенный продукт, которые народные умельцы производят на свет не первый год. Заводские аналоги таких устройств достаточно дорогостоящие ввиду своей высокой производительности. Они способны за сутки эксплуатации перерабатывать тысячи кубов леса

Когда нет ни таких масштабов деревообработки, ни финансов, можно обратить внимание на одну из 3 типов самодельных пилорам:

  • ленточную; Имеют сложную конструкцию, но адаптированы под любые рабочие условия.
  • дисковую; Достаточно простые в сборке, но не надежны, почему востребованы у аматоров. Дисковые пилорамы на основе электропилы достаточно распространены в быту, производительны и универсальны по выполняемым задачам;
  • цепную.

Ввиду этого остановимся подробно именно на их технологии изготовления.

Циркулярная пила из болгарки своими руками

Циркулярная пила, предназначенная для несложных, но объемных работ по деревообработке – нарезке бруса, досок, вагонки и т.п. – может быть изготовлена достаточно просто на основе обычной болгарки. Рекомендуется брать УШМ с диаметром диска не менее 125 мм, чтобы сделать инструмент универсальным в применении. Сделать циркулярку на основе угловой шлифовальной машины можно по чертежам и без на основе старого кухонного стола, а также самодельной каркасной конструкции из металла или прочного дерева.

Основным требованием к основанию является устойчивость конструкции (она не должна расшатываться) и ровная станина, на которой будет закреплена болгарка. В ней необходимо сделать прорезь для диска пилы. Станину можно изготовить из дерева, ДСП, фанеры, листа металла, оргстекла и других твердых материалов толщиной, соответствующей нагрузкам, которые будут ложиться на конструкцию во время эксплуатации.

Поскольку привод циркуляционной пилы из болгарки будет крепиться с нижней части крышки стола, то лучше сделать крышку откидной с помощью прочных петель. Не забудьте также о направляющей планке – ее можно изготовить из обычного металлического уголка. При этом планка может быть фиксированной и скользящей. Самая важная часть работы по изготовлению циркулярной пилы – это надежно закрепить ее к станине. Для этого можно использовать прочные саморезы, а также изготовить самостоятельно специальные кронштейны для фиксации УШМ на крышке стола.

Материалы и этапы работ

Чтобы сделать цепную пилу из болгарки, вам потребуется ведущая звездочка от любой бензопилы, гайка для нее (вставляется внутрь), кусок листового металла, пара болтов, две стальные пластины, и конечно же, сама угловая шлифовальная машина, а также шина с цепью.

Из листового металла необходимо сначала вырезать по размерам, а затем сварить защитный кожух для болгарки. В нем нужно сделать отверстие в центральной части, после чего с наружной стороны приварить отрезок трубы (по диаметру отверстия) с прорезью.

После этого все места сварных швов нужно обязательно зачистить щеткой по металлу и для большей эстетичности отшлифовать при помощи болгарки.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
