Использовать зарядное шуруповерта как блок питания

Используя зарядку от ноутбука

миф способ востребует от вас на уровне кинотеатра технических познаний. Если появилась потребность переработать шуруповёрт в сетевой, для вас сумеет посодействовать ненадобная зарядка от ноутбука, потому что она имеет идентичные свойства и без усилий найдётся во всяком доме. Сначала нужно поглядеть, какое выходное напряжение у зарядки. Подходят зарядные устройства на 12–19В.

Будет нужно доработать аккумуляторный блок, для этой цели необходимо его разобрать и достать оттуда сломавшиеся аккумуляторы автомобильные.

1. Взять зарядку от ноутбука.
2. Отрезать разъём и зачистить провода от изоляции.
3. Взять оголённые провода и припаять их. Если нет таковой способности, примотать их изолентой.
4. Сделать в корпусе отверстие для провода и собрать конструкцию.

Сетевые шуруповёрты Россия .

Очень обычная переделка шуруповерта 14,4В на питание от сети 220В, с применением блока питания от старенького ноутбука.

Варианты изготовления блока питания

Существует несколько вариантов, как переоборудовать шуруповёрт для работы от электросети. Задача заключается в том, чтобы запитать электродвигатель устройства с помощью промежуточного источника.

Используем зарядку от ноутбука

Изготовить блок питания 12 В для шуруповёрта своими руками можно, даже не обладая техническими знаниями. Следует только найти ненужное зарядное устройство от ноутбука, которое имеет технические характеристики, сходные с параметрами для питания шуруповёрта. Главное, чтобы выходное напряжение соответствовало искомому (12—14 вольт).

Для достижения заданной цели необходимо сначала аккумуляторную батарею разобрать и удалить оттуда неисправные элементы. Затем следуют такие манипуляции:

1. Берём зарядное устройство от ноутбука.
2. Отрезаем выходной разъём, оголяем и производим лужение концов проводов.
3. Зачищенные провода припаиваем к входным проводам батареи.
4. Изолируем места пайки, чтобы избежать короткого замыкания.
5. Делаем в корпусе отверстие, чтобы не пережать провод, и производим сборку конструкции.

Основа — блок питания от компьютера

Для изготовления такого устройства понадобится блок от персонального компьютера формата А. Т. Найти его несложно, это старая модель питающего устройства, которую легко купить на любом рынке радиодеталей

Важно знать, что применять можно блок мощностью 300—350 Вт с током в цепи питания 12 В не ниже 16 А

Именно блоки формата АТ соответствуют таким параметрам. На корпусе этого устройства находится кнопка включения питания, что очень удобно при работе. Внутри установлен вентилятор охлаждения и смонтирована схема защиты от перегрузок.

Порядок проведения переустройства блока:

1. Снимаем крышку корпуса Б. П. Внутри увидим плату с множеством проводов, идущих к разъёмам, а также вентилятор.
2. Следующим шагом необходимо отключить защиту от включения. Находим на квадратном большом разъёме зелёный провод.
3. Соединяем этот провод с чёрным из этого же разъёма. Можно сделать перемычку из другого кусочка провода, а можно просто его коротко обрезать и оставить в корпусе.

Затем в пучке выходов находим меньший разъём (MOLEX) и проделываем с ним следующие операции:

1. Оставляем чёрный и жёлтый провода, а два других коротко обрезаем.
2. Для удобства расположения БП при работе припаиваем к чёрному и жёлтому проводам удлинитель.
3. Второй конец удлинителя прикрепляем к контактам пустого батарейного отсека. Сделать это нужно методом пайки, можно сделать хорошую скрутку, при этом необходимо строго соблюдать полярность.
4. Проделываем отверстие в корпусе, чтобы не пережать при сборке провод. Устройство готово.

Питание из зарядного устройства автомобиля

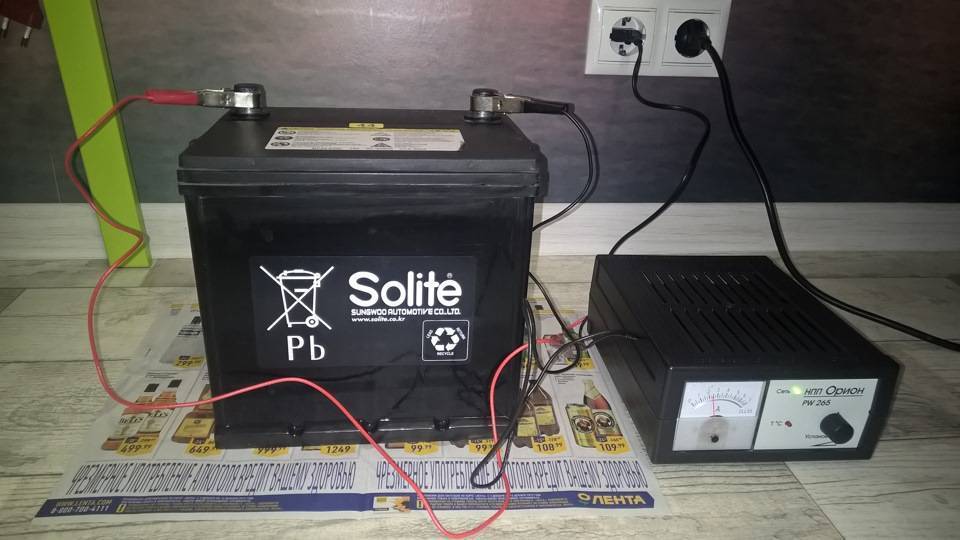

Имея зарядку для автомобильного аккумулятора, довольно просто сделать устройство для питания шуруповёрта. Чтобы произвести переделку, потребуется всего лишь соединить силовые клеммы выхода зарядного устройства с питанием электромотора.

Если имеется прибор для зарядки с плавной регулировкой выходного напряжения, то можно его использовать как блок питания 18 вольт для шуруповёрта.

Перспектива работоспособности переделанного инструмента, «плюсы и минусы» его использования

Условием успешной реконструкции старого шуруповерта является исправность его основных частей: двигателя, редуктора, пусковой кнопки, и зажимного кулака. Переделке подлежит только питающий элемент, поэтому остальная «начинка» должна быть в рабочем состоянии.

Конечно, в результате конструктивных изменений, инструмент утратит свое основное преимущество – мобильность. Он будет целиком зависеть от наличия поблизости электрической точки с напряжением 220 Вольт. Но он сохранит работоспособность на длительный период времени и даже получит ряд преимуществ:

• экономия средств;
• отсутствие необходимости периодической подзарядки;
• полное исключение возможности утраты функциональности изделия после длительного бездействия.

Одним из способов решения проблемы с электропитанием является использование удлинителей, но такой вариант не всегда доступен. Тем не менее, электроинструмент останется полезным и сможет послужить в домашней мастерской.

Советы по эксплуатации сетевого шуруповерта

Эксперты рекомендуют следовать определенным правилам всем, кто решился на реконструкцию шуруповерта и конструирование блока питания 12В для шуруповерта своими руками. Инструкция по модернизации инструмента включает такие советы:

1. Сетевой шуруповерт можно эксплуатировать сколько угодно и не беспокоиться о том, что батарея разрядится. Однако такому инструменту необходим отдых. Потому делайте пятиминутные перерывы во избежание перегрева или перегрузки инструмента.
2. Работая с шуруповертом, не забывайте крепить провод в области локтя. Так эксплуатировать прибор будет удобнее, а шнур не будет мешать при ввинчивании шурупов.
3. Проводите систематическую очистку блока питания шуруповерта от скоплений пыли и грязевых отложений.
4. Новый аккумулятор предусмотрен заземлением.
5. Не применяйте для подключения к сети больше одного удлинителя.
6. Такой прибор не рекомендуется для использования в высотных работах (от двух метров).

Придерживаясь вышеописанных рекомендаций, вы сможете эксплуатировать шуруповерт дольше и продлить его рабочее состояние, надолго отложив покупку нового инструмента.

Теперь вы знаете, какой блок питания нужен для шуруповерта 12В, и какие материалы использовать для того, чтобы сделать такую конструкцию самостоятельно в домашних условиях. Нет необходимости заменять старый шуруповерт на новый. Радикальное решение стоит принимать, только если агрегат полностью вышел из строя, а «сдохший» аккумулятор – не проблема для умельца. Достаточно лишь иметь понятие о радиотехнике и вооружиться паяльником. Тогда и справиться с поставленной задачей будет проще.

Простое восстановление инструмента

Основным преимуществом аккумуляторного шуруповерта является его мобильность. Применяется в таких инструментах литий-ионный аккумулятор, который защищен от перегрузки и полной разрядки. Кроме того, существует защита и от перезарядки в виде отдельной схемы, встроенной в сам элемент. Основным источником питания (первичным) является 220 В, выполняется и подзарядка аккумуляторной батареи.

В зависимости от модели шуруповерта на аккумулятор поступает напряжение зарядки от 14 В до 21 В. На выходе батареи получается напряжение питания от 12 до 18 В. Этот тип АКБ служит долго, но если инструментом не пользоваться продолжительное время, не поможет и встроенная защита от разрядки элементов батареи: разрядка происходит постоянно.

Для увеличения срока службы необходимо постоянно разряжать и заряжать батарею. Если по какой-то причине не удалось «уследить» за инструментом, часто выходит из строя какой-либо конкретный элемент аккумулятора. Существуют основные способы решения этой проблемы:

1. Заменить батарею на новую.
2. Приобрести новый инструмент.
3. Переделать шуруповерт с питанием от сети.

При замене аккумулятора необходимо учесть, что новый достаточно сложно найти. Инструменты делают так, чтобы тяжело было найти для них запчасти. Фирме невыгодно производить свое изделие с высокой ремонтоспособностью, так как ей нужны доходы от покупки продукции. Найти новый аккумулятор возможно только у дилеров. Кроме того, возможен еще вариант: разобрать аккумуляторную батарею и поменять неисправный элемент питания.

При покупке нового инструмента пользователь стремится купить модель более качественного образца, забывая о правилах эксплуатации аккумуляторов литий-ионного типа. Основные правила, которые помогут надолго сохранить срок службы инструмента:

1. При покупке в зимний период «запускать» инструмент сразу категорически запрещается. Нужно подождать около часа, пока он не «прогреется» до уровня комнатной температуры.
2. Поставить батарею на зарядку.
3. Цикл зарядки и разрядки АКБ выполнить около 3 раз.

Если ни один из вариантов решения проблемы не подходит, нужно приступить к переделке шуруповерта на сетевой своими руками. Сделать это просто. Существует множество простых и сложных способов. Изменение модели инструмента имеет несколько положительных сторон:

1. Нет необходимости подзарядки батареи.
2. Снижается нагрузка на механическую часть.
3. Множество вариантов блоков питания.
4. Увеличение качественных характеристик изделия.

Немного дополнений

Для компенсации потерь в шнуре, соединяющем шуруповерт с блоком питания, полезно поднять напряжение
на 2-3 вольта. Но это при условии, что вы знаете схемотехнику компьютерных АТХ и знаете что делать.

Если есть возможность использовать мощный трансформатор, то на его выходной, вторичной обмотке должно быть
переменное напряжение 12 В. Если напряжение отличается, рекомендуется подкорректировать вторичную обмотку
путем отматывания (если напряжение больше 12 В) или доматывания (если меньше 12 В) нескольких витков. Стоит
заметить, что при выпрямлении и фильтрации переменного напряжения 12 В получается около 14.4 В без нагрузки.
Так пусть вас это не смущает, это напряжение ЭДС и это закономерно, что оно выше номинального.

Дополнительно к трансформатору собирается выпрямитель, диоды должны спокойно держать 30 А. Конденсаторный фильтр
целесообразнее расположить в корпусе батареи, как в варианте с АТХ.

Особенности зарядки литий-ионных аккумуляторов

Li-Ion элементы являются самыми современными типами аккумуляторов. У них имеется масса достоинств перед устаревшими видами (хотя и недостатки тоже есть). Особенностью этих АКБ являются:

• сложный алгоритм зарядки;
• крайняя чувствительность к перезаряду.

Двухэтапная зарядка литий-ионного аккумулятора.

Заряжается литий-ионный аккумулятор в два этапа:

• сначала постоянным током до достижения примерно 80% емкости;
• потом постоянным напряжением до достижения полной емкости.

Для глубоко разряженных Li-Ion элементов применяется еще один предварительный этап – доведение пониженным стабилизированным током до номинального уровня.

Если у зарядного устройства отсутствует режим стабильного напряжения, вторую стадию можно реализовать в импульсном режиме. АКБ заряжается импульсами постоянного тока до достижения нужного напряжения на батарее.

График зарядки литий-ионного аккумулятора импульсами тока.

На практике чаще применяют метод ступенчатого тока. Для упрощения ЗУ вместо стадии постоянного U просто ступеньками снижают ток заряда. Еще чаще процесс состоит всего из двух этапов – номинальным током, а далее – сниженным. Процедуру прекращают по достижению аккумулятором номинального напряжения.

Зарядка литий-ионного аккумулятора ступенчатым током.

Все это актуально для одиночных элементов. Для батареи, составленной из нескольких банок, добавляется еще один момент. Из-за разброса параметров некоторые элементы могут оказаться заряжены раньше других. Так как перезаряд для литий-ионных банок губителен, полностью готовые к работе ячейки надо выключать из процесса. Для этого применяется плата балансировки (BMS), шунтирующая заряженные элементы, пока остальные еще пополняют запас энергии.

А элементы, помечены Protected, еще имеют встроенный контроллер, защищающий от глубокого разряда, перезаряда и сверхтока. Очевидно, что процесс пополнения энергии литий-ионного элемента ведется под управлением одного, а то и нескольких контроллеров. Помимо алгоритмов, для всех типов аккумуляторов процесс пополнения энергии делится по скорости:

• медленная зарядка – током 0,1..0,2 С, оптимальный процесс;
• ускоренный режим – 0,2..1С, считается приемлемым;
• экспресс-зарядка – 1..5С, жесткая процедура, может вывести аккумулятор из строя.

Здесь С – номинальная емкость аккумулятора. Так, для АКБ емкостью 2500 мА*ч величина С=2500 мА или 2,5 А.

Все эти процессы, включая режимы и скорость зарядки, регулируются контроллером зарядного устройства. Можно обойтись без него, и управлять зарядом вручную. Это сложно, но реализуемо.

Преимущества обновления

Трансформация аккумуляторного инструмента в устройство, работающее непрерывно от сети имеет следующие плюсы:

• Необходимость в подзарядке устройства полностью отпадает, сокращается время простоя в ходе длительных работ.
• Обеспечение постоянной силой тока, благодаря чему крутящий момент получает неизменное значение.
• Шуруповерт можно долгое время не использовать, его технические параметры не ухудшаются.

Единственным недостатком усовершенствования прибора является наличие электрической розетки возле выполняемых работ. Эта проблема легко решается подключением удлинителя.

Как подключить к зарядной станции

Прежде, чем решать вопрос «можно ли заряжать аккумулятор шуруповерта зарядным устройством», нужно помнить, что зарядный блок шуруповерта подает невысокое напряжение, при большой протяженности провода напряжение теряется, поэтому рациональным будет подключение через метровый шнур с сечением 2.5 мм2 и более.

1. К контактам зарядного узла шуруповерта крепятся провода. Испорченные питательные элементы изымаются из гнезда.
2. В корпусе проделывается паз, сквозь него пропускается кабель. Место входа предлагается уплотнить эластичным материалом, чтобы не было люфта и провод надежно держался на месте.
3. Поскольку гнездо после удаления негодных элементов потеряло в тяжести, рекомендуется восстановить баланс вкладкой в освободившееся пространство какого-либо груза, иначе кисть при работе будет сильно уставать, со временем вредя здоровью суставов, связок.
4. Кабель и прикрепленные ранее провода соединяются воедино, корпус собирается.

Правила эксплуатации

Такие, кто уже переработал свои шуруповерты, советуют соблюдать несколько обычных правил. Так, хоть устройство сейчас работает длительный срок, нужно делать маленькие перерывы. Кабель питания идеальнее всего фиксировать в районе локтя. Блок питания следует повсевременно очищать от скопившейся грязищи. Аккумулятор обязан заземлен. Не нужно использовать огромный выбор удлинителей. Эти советы посодействуют вдохнуть в шуруповерт вторую жизнь, а обыкновенные советы сделают Такой инструмент долговременным.

Что же понадобится, мы узнали, какие есть бп для данных строй инструментов.

Инструкция по изготовлению

Переделку надо начать с определения полярности подключения источника питания к двигателю электроинструмента. В большинстве случаев на контактах шуруповерта полюсность не указывается.

Втычные контакты на корпусе электроинструмента.

В этом случае надо посмотреть на аккумулятор – на нем должны быть обозначены плюс и минус.

Обозначение полярности на корпусе аккумулятора.

Определив полярность, надо пометить полюса на контактах электроинструмента (хотя большой беды в случае переполюсовки не будет – вал просто будет вращаться в противоположном направлении, что легко устраняется переключателем реверса).

Маркировка полярности на корпусе шуруповерта.

Далее надо припаять к пластинам провода достаточного сечения (по принципу «чем толще, тем лучше», но соблюдая границы разумности и удобства).

Подпайка проводов к контактам электроинструмента.

На другом конце проводов неплохо предусмотреть разъем для подключения, рассчитанный на максимальный ток. Тогда шуруповерт можно будет хранить отдельно или использовать различные источники напряжения. Но можно выполнить электроинструмент, провод и БП в виде единой системы. Так тоже удобно – нет риска забыть или потерять источник питания, если он небольших размеров.

Сетевой шуруповерт в виде единой системы с источником питания.

Дальше надо решить еще одну проблему. При переделке электроинструмента для питания от бытовой сети аккумулятор должен быть исключен из работы. Но шуруповерт сбалансирован так, что им удобно работать, если батарея установлена. Если ее убрать, то центр тяжести сместится, держать инструмент станет неудобно и рука будет быстро уставать. Поэтому, если есть возможность, надо срезать часть корпуса АКБ так, чтобы исключить электрический контакт батарей с клеммами шуруповерта. Сделать это можно «болгаркой» или просто ножовкой.

Удаление части корпуса АКБ с контактными площадками.

Если конструкция АКБ такова, что удалить контактную часть затруднительно, надо разобрать корпус батареи, удалить аккумуляторы и на их месте надежно закрепить подходящий по весу и размерам груз.

Рекомендуем к просмотру видео-трилогию переделки 18 вольтового шуруповерта в сетевой.

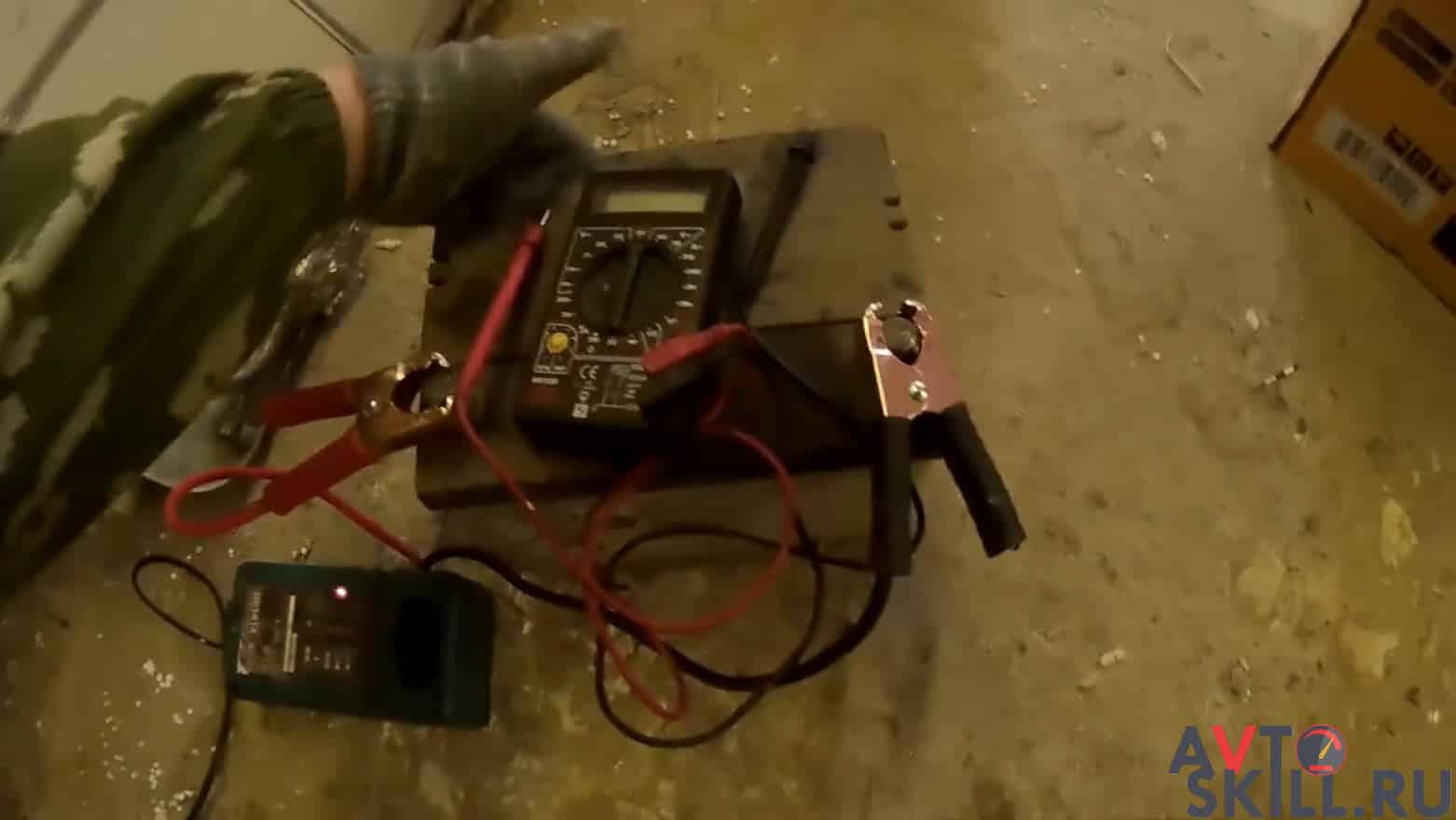

Простой способ подзарядки АКБ зарядкой от шуруповерта

Описываемый способ позволяет зарядить АКБ, не переделывая зарядник. Но будут использоваться слабые токи, рассчитанные на маломощную аккумуляторную дрель. Поэтому для набора стартовой мощности потребуется больше времени, чем при использовании ранее описанного метода. Чтобы начать зарядку, ЗУ подключают к электросети. Его соединяют с аккумулятором при помощи клемм, при этом соблюдают полярность.

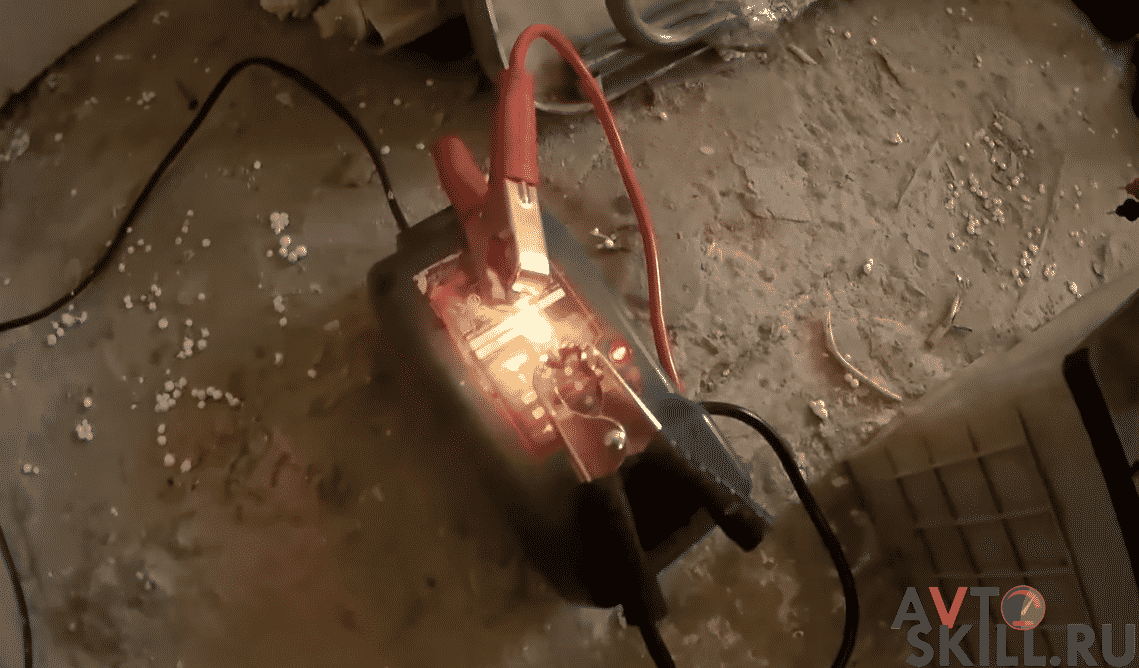

При подключении возможно мигание зеленым и красным, это говорит о том, что батарея неисправна. Если процесс идет нормально, лампочка индикатора работы ЗУ должна постепенно загореться красным.

Более подробное видео:

Выход есть – переделка шуруповерта в сетевой

Да, при этом теряется одно из преимуществ аккумуляторного инструмента – мобильность. Но для работ в помещениях с доступом к сети 220 вольт – это отличный выход. Тем более что вы даете новую жизнь сломанному инструменту.

Есть две концепции, как из аккумуляторного шуруповерта сделать сетевой:

Внешний блок питания

Идея не такая абсурдная, как может показаться. Даже крупный и тяжелый понижающий выпрямитель может просто стоять возле розетки.

Вы одинаково привязаны к блоку питания, и к воткнутой сетевой вилке. А низковольтный шнур можно сделать любой длины.

ВАЖНО! Закон Ома гласит – при одинаковой мощности, уменьшая напряжение – повышаем силу тока! Соответственно, питающий шнур на 12-19 вольт должен быть с большим сечением, нежели на 220 вольт

Блок питания в корпусе от аккумулятора

Мобильность сохраняется, вы ограничены лишь длиной сетевого кабеля. Единственная проблема – как втиснуть достаточно мощный трансформатор в небольшой корпус.

Вопросы по поводу того, как работает магазинный компактный шуруповерт от сети – можно не задавать. Там изначально установлен мотор на 220 вольт.

Снова вспоминаем закон Ома, и понимаем, что мощный электродвигатель на 220 вольт может быть компактным.

Переделка зарядного шуруповерта в зарядное свинцовых АКБ. Dexter 45ВТ

Уже года 2 валяются без дела два зарядных устройств. Одно зарядное от шуруповерта фирмы Makita модель DC1414 о котором позже расскажу. Второе зарядное устройство от шуруповерта фирмы Dexter. Сам шуруповерт Dexter сломан(кстати возможно у кого-то есть кнопка лишняя, не могу найти кнопку. у нас такие не продают), а вот зарядное от него способно выдавать при 12,3В 45Вт мощности, что при 14,4В примерно 3А. По идеи должно не плохое зарядное устройство получится для зарядки свинцовых автомобильных аккумуляторов.

Недолго думая разобрал зарядное, извлек плату и обнаружил, что блок питания собран на очень известной ШИМ 3842 или 3845. Защита зарядного собрана следующим образом. В блоке питания стоит токоизмерительный шунт, ограничивающий ток в первичной обмотке, тем самым ограничивающий максимальную выходную мощность. Стабилизация выходных напряжений выполняется с помощью оптопары, завязанной через Tl431 с делителем на 2,5В и дополнительным управлением с процессора на 1 ногу TL431 через диод 1n4148 и резистор 10кОм.

Питание на заряжаемые LI-ION аккумуляторы проходило через защитное реле с транзисторным каскадом управляемый с процессора. По минусовой линии токоизмерительный шунт, для контроля тока заряжаемых АКБ. Cтоит ОУ LM324, для усиления напряжения шунта, для усиления напряжения с терморезистора, а дальше я не разбирался. Так же стоял «мозг», то есть процессор который контролировал напряжения батарей и управлял всей схемой.

Процесс конструирования аккумуляторного блока для шуруповерта

Подобрав новое устройство и все необходимые для конструирования детали, можно приступать к работе. Сборка блока питания 12В для шуруповерта своими руками состоит из таких этапов:

1. Подобрав оптимальный блок питания, проверьте его на предмет сходства с заявленными характеристиками, которые будут зависеть от того, какой шуруповерт. Лучше использовать в качестве основания для новой батареи блок от компьютера.
2. Разберите шуруповерт и извлеките старый накопитель. Если корпус клееный, аккуратно постучите вдоль шва молотком или надсеките при помощи тонкого лезвия ножа. Так вы откроете коробку с наименьшими повреждениями.
3. Отпаяйте шнур и выводы от вилки и отделите их от остальной конструкции.
4. В месте, где раньше находился блок питания аккумулятора для шуруповерта, разместите прочее содержимое, вынутое из корпуса.
5. Шнур электропитания выведите через проем в корпусе. Подключите его к блоку питания, припаяв на место.
6. При помощи пайки объедините выход блока питания для компьютера с клеммами батареи. Не забудьте о соблюдении полярности.
7. Подсоедините сконструированный аккумулятор к прибору и протестируйте его.
8. Если габариты нового зарядного устройства превышают параметры прежнего аккумулятора, его можно встроить внутрь рукоятки шуруповерта.
9. Чтобы ограничить поступление напряжения от сети к батарее параллельным питающим выходом, устанавливают диод с необходимой мощностью изнутри разрыва кабеля «+» между гнездом аккумулятора, в том числе выводом, но полюсом «-» в сторону движка.

Самодельный блок питания

При работах с паяльником необходимо проверить подключение к сети элементов аккумулятора и самодельного блока, при наличии подключения необходимо обесточить все источники питания для безопасной работы. Выполнение работ по переделке происходит пошагово, для получения результат понадобиться небольшой опыт при пайке и монтаже плат:

• Разборка и демонтаж корпуса старого аккумулятора;
• В соответствие со схемой, установить элементы на монтажную плату, пропаять контакты и соединения.
• После пайки проверить напряжение на выходе мультиметром.
• Собрать плату на корпус аккумулятора.
• Подключить соответствующие провода к выходам низкого напряжения инструмента.
• Проверить работу, подключив переделанное устройство к сети.

Как правильно выполнить монтаж – нужен ли противовес?

От надежности монтажа электрической части зависит надежность в работе и безопасность. В качестве сетевого и низковольтного используется мягкий многожильный кабель. Если устройство внешнее, к его выводам следует подсоединить концы кабеля. Медную проводку и латунные контакты обрабатываем паяльной кислотой, после чего они легко спаиваются. На практике часто используются специальные зажимы – «крокодилы». В самом шуруповерте без пайки не обойтись, «крокодилы» держат не настолько сильно, чтобы контакты во время работы не разъединялись.

Изготовление блока питания на базе аккумулятора

Идеальный вариант — использование корпуса старого аккумулятора. Его разбирают и удаляют всю внутреннюю часть. При этом выделяются вредные вещества, следует позаботиться о защите дыхательных путей и кожи. Корпус промывают содовым раствором, проточной водой и высушивают. С внутренней стороны контактов припаиваем концы кабеля с соблюдением полярности. Чтобы не гадать, временно подсоединяем кабель, включаем шуруповерт и смотрим, в какую сторону вращается шпиндель, помечаем провода. В нижней части корпуса делаем отверстие, пропускаем провода. Внутри корпуса шнур следует надежно зафиксировать, намотав на него изоляционную ленту. Такое утолщение не даст проводке натягиваться и обрываться. Затем концы припаиваем к контактам.

Внутрь корпуса помещаем противовес. Лучшим материалом будет прессованная резина. Она обладает необходимыми характеристиками: высокой плотностью, изоляционными свойствами. Чтобы резина не болталась внутри, ее вырезаем с небольшим напуском. Чтобы поместить противовес в корпус, материал немного изгибаем и помещаем так, что он не будет колебаться и послужит дополнительной изоляцией. Возможно, кому-то противовес покажется лишним, но это не так. Конструкция шуруповерта предусматривает, что центр тяжести находится в рукоятке. Это нагружает руку, но разгружает кисть. Когда из корпуса удаляют аккумуляторы, центр тяжести смещается, увеличивается нагрузка на кисть. Работать становится неудобно и тяжело. Самодельный противовес восстанавливает центр тяжести, близкий к заводскому.

https://youtube.com/watch?v=zwxsg9lxbKo

Переделка шуруповерта своими руками

Умельцев в обиходе домашнего хозяйства достаточно, существует масса способов, как переделать шуруповерт на сетевое питание. Достаточно обеспечить требуемое напряжение для электрического привода устройства. В некоторых случаях, для переделки, достаточно использовать зарядное устройство из комплекта, оно имеется в наличии, т.к. поставляется в комплекте с шуруповертом. Переделать такую конструкцию достаточно просто, достаточно разобрать шуруповерт, соединить контакты выхода на зарядке с проводами привода. Напряжение, выдаваемое зарядным устройством после переделки, соответствует техническим характеристикам привода, за сохранность электрической части беспокоится не стоит. Так же плюсом стоит отметить, что нет необходимости разбирать устройство полностью, т.к. необходимо соединить только провода, обозначенные для использования. Существенным недостатком, является размер ЗУ, постоянно перемещать его при работах не удобно и доставляет дискомфорт. Питание от сети шуруповерта может достигаться несколькими разновидностями блоков. Корпус вмещает некоторые из них, остальные находятся снаружи.

Существует масса способов переделки аккумуляторного шуруповерта, все имеют плюсы и минусы.

1. В корпусе старого аккумулятора организовывается место для готового БП. Переделка несложная, вмешательство в электрическую схему не требуется, достаточно аккуратно выполнить работы, достичь совершенного внешнего вида. Недостатками можно отметить затраты времени на поиски блока с соответствующим напряжением и размерами. Также небольшие устройства обычно нагреваются при закрытом пространстве, необходимо обеспечить устройство вентиляцией, проделав дырки в корпусе.
2. Установка самодельного источника энергии более сложное решение, требует отыскать необходимые радиодетали и разобраться со схемой. Плюсами данного способа переделки являются низкие финансовые затраты, отсутствие потерь при использовании кабеля с низким напряжением, нет изменений внешнего вида устройства.
3. Внешний БП может использоваться при работах на одном месте, так как теряется мобильность устройства и компактность. Также происходят затраты на поиски подходящего напряжения к электроприводу шуруповерта.
4. Наиболее распространенным устройством внешнего типа используется компьютерный блок питания. Достоинства в том, что его легко найти на разборках за приемлемую цену, нет сложных процессов переделки. Однако громоздкая конструкция придется не всем по вкусу.

Автономное питание шуруповёрта

Работы ручным инструментом можно производить и в здании, где нет электричества. В таких случаях устройство подключается к аккумулятору автомобиля или к любому другому устройству питания, подходящему по параметрам для работы шуруповёрта.

Для подключения автомобильного аккумулятора необходимо взять провода с зажимами «крокодил», оголить один конец и припаять напрямую к контактам электродвигателя инструмента. Второй конец зажимом прикрепляется на клеммы аккумулятора с соблюдением полярности.

Принцип подключения переносного аккумулятора аналогичен автомобильному устройству. Только на концы проводов устанавливаются медные зажимные клеммы, подходящие для крепления.

Электрический инструмент служит намного дольше аккумуляторного. Поэтому не стоит выбрасывать шуруповёрт, если элементы питания отработали свой ресурс. Хозяйственный мужчина сможет переоборудовать свой электроинструмент на питание от сети, тем самым продлив его жизнь.

Шуруповерт удобен своей вездесущностью – независимость от ограничивающих проводов дает возможность пробираться в труднодосягаемые участки. Набор из двух модулей питания позволяет подпитывать один из них во время работы с другим. Однако каждый аккумуляторный блок имеет конечное количество периодов зарядки/разрядки, выходя из строя после их израсходования. В инструментах недорогой стоимости блоки ломаются быстрее, и пользователь получает гаджет с исправным мотором, но без питания. Тогда и возникает дилемма «можно ли подключить шуруповерт напрямую к зарядке».

Подпитывать такой шуруповерт можно подключением его к сети через узел питания, ведь его мотор работает при 220 вольтах.

Можно ли заряжать аккумулятор авто зарядкой от шуруповерта

Вначале стоит рассмотреть, как устроено стандартное ЗУ АКБ автомобиля. Это преобразователь, который осуществляет подзарядку аккумулятора из внешнего источника энергии. Простейшая конструкция состоит из двух частей, одна из них — диодный мост. Он преобразует переменный ток в пульсирующий. Вторая часть — понижающий трансформатор 220 Вольт, уменьшающий сопротивление тока электросети.

Зарядное устройство для АКБ автомобиля

Попадающее в зарядное устройство напряжение преобразуется из переменного в постоянное — 15 В. Когда уровень заряда падает, уменьшается плотность электролита. Также о нехватке питания сигнализирует расцветка индикатора на крышке. Теоретически, можно зарядить батарею при помощи ЗУ от шуруповерта. Но нельзя быть уверенным, что зарядка точно подойдет и не сработает встроенная защита.

Зарядка для шуруповерта

Специализированные зарядные устройства отличаются наличием регулировки величины тока и напряжения. Поэтому их использование более эффективно и безопасно. При отсутствии специализированного оборудования желательно заряжать АКБ меньшим током, пусть и в течении более продолжительного времени.

Как долго производить зарядку, и от чего это время зависит

Понадобится не менее 2-3 часов, в этом случае заряда хватит, чтобы завести мотор машины. Можно зарядить АКБ полностью, но потребуется уже 8-14 часов. Когда прибор полностью разряжен, для полного заряда требуется минимум 15 часов до его полного восстановления. Если используется ЗУ с низким напряжением, заряжать придется дольше. Чтобы получить более точные цифры, нужно учитывать емкость батареи.

Примерно за 2 часа аккумулятор должен набрать стартовую емкость. Можно проверить, изменился ли уровень заряда, для этого измеряют напряжение. Цифры на экране мультиметра нужно сравнить с показаниями в разряженном состоянии. Если было около 16 V, а стало на 1-2 Вольта больше, значит все работает нормально.

После проведения манипуляций снова проверяют уровень заряда. Для этого подключают нагрузочную вилку или просто подсоединяют батарею к бортовой сети. Если стартер крутится, значит операция прошла успешно.
