Причины
Может быть несколько причин износа и износа щеток на шлифовальной машине:
- неисправность или повышенный износ самих щеток;
- нарушение плотности контакта между ними и коллекторными пластинами;
- ухудшение пружинящего действия щеточной пружины;
- разрыв между коллекторами;
- осевой прогиб арматуры из-за износа подшипника;
- короткое замыкание в обмотке якоря;
- структурное повреждение механизма при ремонте.
Вышеупомянутые причины связаны с неисправностью шлифовальной машины или плохой сборкой ее компонентов.
Чтобы избежать искр в области щетки, необходимо соблюдать правила безопасного использования угловых шлифовальных машин.
- Не включайте высокую влажность, сильное напряжение, грязь, попадающую в блок щетки, или загрязнение воздуховодов в корпусе.
- Избегайте перегрева двигателя, нагрузки, замедления механизма во время работы.
- Не используйте измельчитель с низким энергопотреблением для распыления тяжелых материалов.
Как исправить неисправность?
Осмотрите коллектор на наличие механических повреждений. Если пыль, грязь, песок попали на него во время работы, могут образоваться царапины, вмятины и сколы. Оцените их степень, если таковые имеются.
Для незначительного повреждения лезвия коллектора могут быть обработаны наждачной бумагой или на токарном станке. Паз должен быть очень осторожным, так как любые неточности приведут к большему износу щетки.
Шлифовальный паз
Вал якоря закреплен в патроне какого-то крутящего механизма (токарный станок, сверло). Начинается вращение, абразив наносится на коллектор. Сила прессования и использования грубой наждачной бумаги исключается. Минимальный размер зерна 1000 р.
Используйте мультиметр, чтобы обнаружить наличие обрыва в обмотке якоря. Установите тестовый режим на сопротивление. Прикрепите один зонд к планкам, а другой. к контакту соответствующей обмотки. Отсутствие разомкнутой цепи будет обозначено звуковым сигналом. Если нет сигнала, этот маршрут нарушен. Замените клапан или перемотайте его.
Определить пробег в подшипниках. Если он найден, замените подшипники и измерьте микрометром диаметр концов арматурного вала, где он находится рядом с сборочными единицами.
Из чего изготавливают
Щетки на болгарку и прочие электроинструменты изготавливаются из разных материалов, но основными являются — уголь и графит. Именно этот материал имеет низкий коэффициент трения, а также обладает повышенной прочностью к истиранию. Для улучшения контакта, в состав графита или угля при изготовлении щеток добавляются разные примеси. В зависимости от используемых примесей, различают следующие виды щеток:
- Угольные
- Омедненные
- Угольно-графитовые
- Графитные
- Медно-угольные
- Медно-графитные
Состав основной части влияет не только на срок службы или износ, но еще и на такой параметр, как признаки искрения. Величина искрения щеток зависит от состава, из которого они изготовлены
При их покупке нужно обращать внимание на состав, и не приобретать оснастку неизвестного происхождения и сомнительного качества
Неправильный угол наклона щеток и износ подшипников
В идеале скользящие контакты должны быть расположены прямо на одной линии по обе стороны от оси вращающегося коллектора. При длительной эксплуатации они могут сместиться, заняв перекошенное положение из-за ослабленного или деформированного крепления, а также вследствие вращения ротора с биениями из-за плохого состояния подшипников.
Щетки, держатели и крепления с механическими повреждениями, со следами коррозии, а также изношенные подшипники подлежат замене. На схематическом рисунке ниже показан коллекторный узел с правильно установленными щетками. Для эксплуатируемой модели техники также можно найти видео в интернете, показывающее весь ремонтный процесс с электродвигателем.
Причины сильного искрения и способы их устранения
Теперь перейдем к сильному искрению. Оно возникает в основном по следующим причинам:
- загрязнение контактов коллектора нагаром
- попадание графитовой пыли между контактами коллектора
- межвитковое замыкание в обмотке якоря
Пройдемся по каждому пункту отдельно.
1) Загрязнение нагаром получается в результате перегрева двигателя. Наличие нагара приводит к еще большему трению, что ведет к еще более быстрому перегреванию и еще большему образованию нагара. Что очень быстро приводит к поломке.
Излишнее искрение же здесь получается из-за того, что нагар образует дополнительное сопротивление, при котором искра при разрыве получается более крупной и мощной.
В общем нагар следует незамедлительно удалить.
Делается это нулевой наждачной бумагой. То есть надо извлечь коллектор вместе с якорем и аккуратно его зачистить. В идеале желательно проводить зачистку на токарном станке, чтобы не нарушить правильность окружности. Но, как правило, такой возможности нет, поэтому можно обойтись и ручной зачисткой. Главное при этом не переусердствовать.
2) При работе дрели щетки стираются, из-за чего образуется графитовая пыль. Она запросто может скапливаться между контактами коллектора и приводить к замыканиям между ними, так как она является проводником электричества и имеет свое сопротивление. Из-за этого ток распределяется неравномерно, что приводит к возникновению крупных искр в некоторых местах.
У исправной дрели стирание происходит довольно медленно, поэтому графитовая пыль почти не скапливается. Соответсвенно ее накопление сигнализирует о том, что щетки при работе занимают неправильное положение. Обычно такое бывает, когда они стоят не вплотную в своем пазе, а, наоборот, имеют некоторый люфт.
Часто такое происходит при замене щеток, когда их подбирают не совсем подходящими по размеру
Поэтому при замене этому моменту следует уделять пристальное внимание
Ремонт такой неисправности осуществляется путем удаления пыли каким-либо заостренным инструментом и замены щеток на более подходящие по размеру.
3) В случае возникновения межвиткового замыкания в якоре, ток поступает в большем значении на одни контакты и в меньшем на другие. Из-за этого в некоторых местах проходит ток большего значения, чем нужно, в результате чего образуются крупные искры.
Выявлением такого замыкания нужно заниматься, когда два предыдущих пункта не дали особого эффекта. Оно производится на специальном приборе, который создает переменное магнитное поле. При помещении в это поле якоря он начинает дребезжать, так как в нем появляются наведенные токи.
Такой прибор некоторые изготавливают сами из силового трансформатора, в сердечнике которого делается вырез, куда и помещается якорь.
Если причина оказалась в межвитковом замыкании, то нужно перемотать обмотку либо полностью заменить якорь.
Таковы причины возникновения чрезмерного искрения на щетках дрели. Помните, если ничего с этим не делать, то, скорее всего, двигатель в скором времени сломается. Поэтому не ленитесь и проделай указанные в статье рекомендации.
Трудно себе представить арсенал домашнего мастера без такого популярного электроинструмента, как угловая шлифмашинка УШМ или болгарка (народное название). Свою популярность УШМ получила за счет универсальности, так как этот инструмент можно применять для резки, шлифования, пиления, полировки, зачистки, наточки и прочих работ. Причем обрабатывать можно абсолютно любые материалы. В процессе эксплуатации инструмента возникают разные поломки, и одной из самых распространенных является искрение щеток на УШМ. Почему искрят щетки на болгарке, знают далеко не многие, поэтому разберемся в этом вопросе, а также выясним, почему они сгорают и как выполняется их замена.
Сильное искрообразование на щетках USM
Я упомянул Роберта Ивановича Боша), я имел из-за машину большой мощности, которую тяжело держать на ладошки в свое время обыденного пуска
Не надо выкидывать более 1,5 кВт плавного запуска. Если это будет закрыто, поменяйте. Пробовал Болгарский Интерскол. ужасно, из-под контроля. Того и посмотрите в лоб с помощью набора номера. Сильное искривление на щетках Уш. Добрый вечер всем. Чтобы не создавать дополнительную тему, вы решили спросить здесь. Ситуация такова: у нас есть межполюсное 230 мм при 2300 Вт. Гладкий запуск чего-то мозгового порошка иногда работает совершенно правильно, а иногда и эта картина. вы нажимаете кнопку, в первый момент появляется резкий рывок, а затем он начинается, как будто с плавным запуском. Ребята, можно ли это вылечить? И если да, то как. В принципе, не говорите, что ад — это какая-то проблема из-за этого, но, знаете, ситуация не очень хорошая. Постскриптум Булгар около трех лет, работал в профессиональных условиях: долгое время, много, а иногда и с большими (но не запретительными) нагрузками.
Это сообщение отредактировал Devil666: 12 июля 2014. 22:13
Сильное искрообразование на щетках UWB ребята вопрос Болгарский Ummsh 125 арсенал выбросил контроллер скорости, теперь, как подключить статор
Прикрепленные изображения
Devil666, кондер переживает его, очень похоже. необходимо заменить конденсатор
Сильное искрообразование на щетках USM
По моему опыту. После замены щетки и минутного запуска после LATR с повышающимся напряжением (от минимум до 150 вольт) все казалось нормальным. Через минуту (я думаю, что кисти, по крайней мере, немного, но потертые) начали увеличивать напряжение выше. После 170-180 вольт начался круговой огонь. И с небольшим напряжением (с медленным вращением) вращение было ровным. Что-то не подходит. Когда щеточные пружины были выпущены немного, огонь исчез.
Профилактика коллекторных устройств
Для того чтобы продлить срок службы якоря, а соответственно и самого электрического инструмента, необходимо выполнять несколько простых правил. Эти меры состоят в следующем:
- Не допускать долговременной работы приспособления на низких оборотах при существенной нагрузке, а тем более закусывания режущей части. При заклинивании электродвигателя достаточно короткого времени блокировки, чтобы он сгорел.
- Если же устройство заклинило, его нужно аккуратно высвободить и дать поработать на холостых оборотах две минуты. За это время за счёт естественного охлаждения нагретые части немного остынут.
- Соблюдать сроки добавления или замены смазочных материалов.
- При появлении вибрации или шумов необходимо произвести профилактический осмотр с разборкой корпуса и очисткой от грязи как коллектора, так и всего пространства внутри.
Любые самостоятельные работы по ремонту электроинструмента, не только угловых шлифмашин, рекомендуется не производить до окончания гарантийного срока. Изготовители не приветствуют несанкционированное вмешательство в устройство техники. Не касается это лишь замены щёток без вскрытия корпуса, а в остальных случаях лучше обратиться за помощью в авторизованный сервисный центр.
Углошлифовальная машинка – высокооборотистый электрический инструмент, оснащенный коллекторным электродвигателем. В данном двигателе ток подается на якорь – внутреннюю вращающуюся часть. Такая подача осуществляется скользящим методом, и единственный способ осуществить контакт источника питания с подвижной деталью – графитовые «щетки». Они являются «предохранителями» от перегрузки напряжения и выходят из строя первыми.
Основные неисправности болгарки и их причины
По статистике, большинство случаев выхода из строя УШМ связаны с электрической частью аппарата. Некоторые поломки могут быть незначительными, что позволяет провести ремонт болгарки своими руками. Но, например, при перегорании обмоток двигателя ремонт угловой шлифовальной машины может произвести только специалист.
Болгарка не включается
Причины того, что УШМ не включается, могут быть следующие:
- неисправна электрическая вилка;
- неисправен электрический кабель;
- сломалась кнопка запуска;
- нарушен контакт между кабелем питания и кнопкой;
- обрыв контактного провода электрощетки;
- сильный износ электрощеток;
- выход из строя обмоток ротора или статора.
УШМ не развивает обороты
Причины того, что угловая шлифмашина не набирает обороты, могут быть разные.
- Поломка блока регулировки оборотов. Для проверки этой версии необходимо подключить двигатель аппарата напрямую, минуя регулятор, и проверить работу устройства.
- Неисправность электрического кабеля вследствие постоянных перегибов или механического повреждения. Из-за этого поврежденный провод начинает греться под нагрузкой, а обороты двигателя падать.
- Загрязнение коллектора пылью. Необходимо удалить загрязнения спиртом.
- Проблемы с щетками. Они могут износиться или иметь короткий контактный провод, как показано на следующем фото.
Щетка хотя наполовину и стерлась, но является вполне работоспособной. При этом короткий контактный провод не дает пружине прижать электрод к коллектору. Данная ситуация также может быть причиной того, почему УШМ перестала работать в нормальном режиме.
Электродвигатель греется
Причины того, что греется болгарка, могут быть следующие.
- Неправильный режим работы аппарата. В результате перегрузок электродвигатель может сильно нагреваться, что часто ведет к перегоранию обмоток.
- Разрушение подшипников, расположенных на якоре. В результате ротор цепляется за статор, работа двигателя затрудняется, и обмотки перегреваются. Проблема решается заменой подшипников.
- Засорение вентиляционных каналов, через которые поступает воздух для охлаждения двигателя. Необходимо очистить вентиляционные отверстия от пыли.
- Поломка крыльчатки, служащей для охлаждения двигателя. Установлена она на роторе, на противоположной по отношению к коллектору стороне. Если крыльчатка сломана, ее необходимо заменить на новую.
- Межвитковые замыкания обмоток статора и ротора. Потребуется перемотка катушек или замена данных деталей на новые.
Болгарка искрит
Если вы заметили сильное искрение при включении углошлифовальной машины в том месте, где находится коллектор, то причины данной неприятности могут быть следующие.
- Повреждение обмотки якоря: обрыв одной или нескольких секций обмотки, межвитковое замыкание. При таких поломках появляется повышенный шум, падают обороты двигателя и горят щетки.
- Нарушился контакт между коллекторными пластинами и обмоткой.
- Слабый прижим щеток. При длительных режимах болгарки пружины перегреваются и могут “отжигаться”, теряя при этом упругость.
- Разбалансировка ротора двигателя.
- Нарушение цилиндрической поверхности коллектора. Это иногда происходит после перемотки, если якорь не протачивается на токарном станке, а сразу устанавливается в аппарат. В таком случае можно также наблюдать, что чрезмерно искрят щетки.
- Между ламелями коллектора нарушена изоляция. Также может быть засорение пазов продорожки графитом или пробой между ламелями.
- Износ подшипников, вызывающий биение ротора, также приводит к тому, что сильно искрят щетки.
- Нарушение геометрии вала якоря. Обычно это случается при неаккуратной разборке электродвигателя, когда вал гнется.
- Установлены графитовые щетки не той марки. Щетки подбираются, исходя из ожидаемых оборотов и напряжения.
- Поднятие одной или нескольких ламелей приводит к тому, что быстро сгорают щетки. Случается это по причине перегрева двигателя при длительной работе. В результате стекломасса, служащая основой коллектора, размягчается, и ламели начинают подниматься. Из-за того, что ламели подняты, щетки стираются очень быстро.
Причины почему искрят щетки

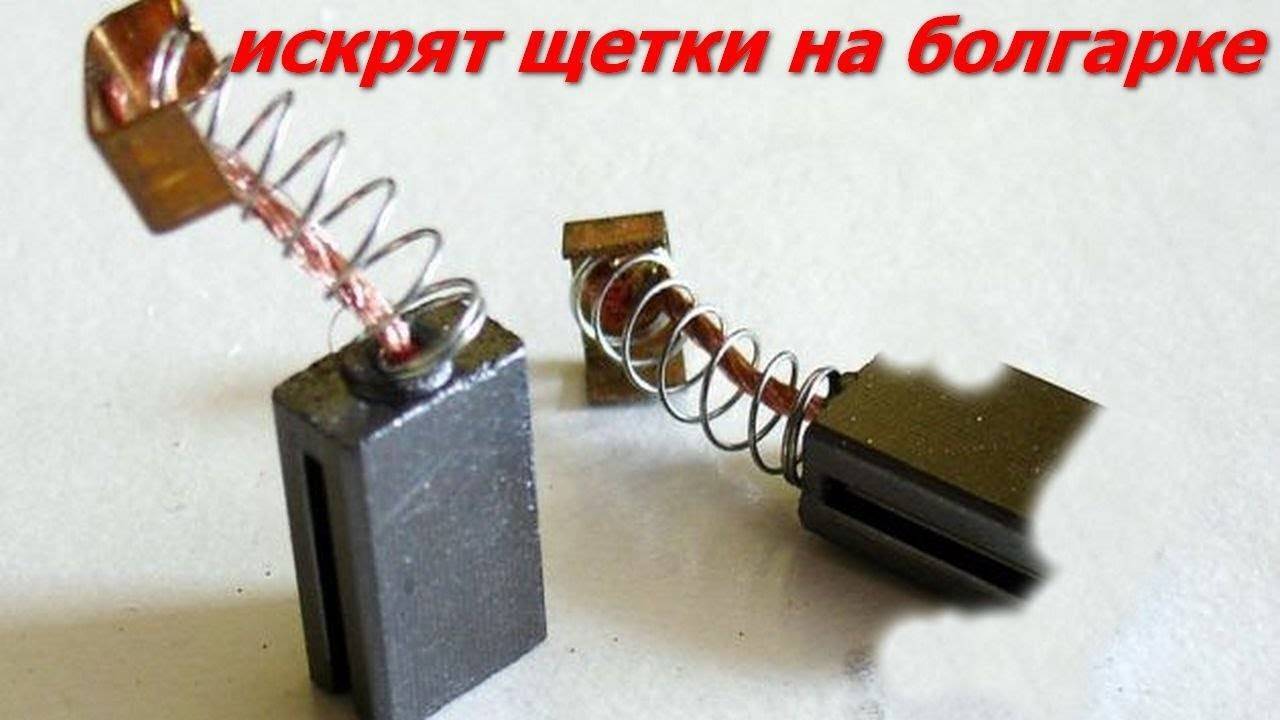

Очень часто можно заметить, как искрят щетки на болгарке. Обнаруживаются признаки искрения через вентиляционные отверстия в корпусе электроинструмента. Мастера интересуются, почему искрят щетки на болгарке, даже после их непосредственной замены. Причин для этого множество, и чтобы разобраться в этом, необходимо иметь представление об устройстве электроинструмента. Если знать, как устроена углошлифовальная машинка внутри, то понять, почему сильно искрят щетки, не составит большого труда.
https://youtube.com/watch?v=W-k9JyxuWik%3F
Причинами сильного искрения щеток на болгарках являются следующие факторы:
- Неисправности обмотки якоря. Если возникает нарушение изоляции обмотки якоря, то в итоге это способствует развитию межвиткового замыкания, а также замыканию на сердечник. Кроме того, может произойти обрыв обмотки, что в итоге станет причиной повышения нагрузки. Характерным признаком неисправности обмотки якоря является снижение оборотов, увеличение шума и падение мощности
- Щетки плохо прижимаются к коллектору. За прижим основной части отвечает пружинка, которая со временем эксплуатации теряет свои изначальные пружинящие свойства
- Обмотка ротора оборвалась от медной пластины коллектора — такое явление встречается крайне редко, однако при перегрузке электроинструмента, вполне может возникнуть
- Нарушается центрирование якоря электромотора, что в итоге способствует сильному искрению щетки на болгарке
- Нарушена форма коллектора. Коллектор, состоящий из медных ламелей, имеет цилиндрическую форму, которая может быть нарушена при перемотке ротора. При малейшей деформации формы коллектора, будет возникать искрение щеток
- Нарушение изоляции между ламелями коллектора. Каждая пластина коллектора изолирована между собой, а при нарушении миканитового изоляционного слоя, происходит возникновение искрения. Изоляция между пластинами может быть нарушена также по причине оседания графитового слоя в пазах
- При износе подшипников якоря. Если подшипники неисправны, то возникает биение вращающегося якоря, и как следствие, возникают признаки искрения
- Искривление вала ротора. Согнуть его трудно, но если это происходит, то двигатель начинает работать с нагрузкой. Чтобы инструмент не вышел из строя, рекомендуется заменить ротор
- При неправильном припаивании концов обмоток якоря к медным пластинам коллектора. Такие ошибки не допускаются на заводе, однако их может допустить обмотчик, который перематывает якорь электроинструмента
- Не подходящий состав графитовых щеток. Рассматриваемые детали изготавливают из угля и графита, добавляя при этом разные виды примесей. Делается это неспроста, а для того, чтобы использовать щетки в зависимости от напряжения и частоты вращения вала. Графит бывает мягким и жестким. Чем ниже напряжение питания, тем мягче выбирается марка графита. Для высоковольтных электроинструментов необходимо брать жесткие щетки, которые в составе не имеют меди
- Деформация ламелей по причине их нагрева. Если болгарка испытывает чрезмерные нагрузки, то может произойти деформация одной или нескольких ламелей коллектора. Пластины приподнимаются относительно остальных, в результате чего нарушается контакт. Такая неисправность вызывает сильное искрение щеток при работе электроинструмента
- Плохой контакт в месте подключения щетки. Если клемма неплотно соединяется с устройством, то итог такого нарушения контакта может проявляться в виде чрезмерного искрения
- Наличие нагара на медных пластинах — периодически или регулярно рекомендуется выполнять очистку поверхности медных ламелей от нагара. Нагар обычно проявляется по причине износа щеток, поэтому при обнаружении почернений на поверхности коллектора, его следует протереть спиртом
Часто мастера после того, как поменяют щетки на болгарке, наблюдают явление чрезмерного искрения. Опираясь на вышеописанные факторы, можно выявить причину, и устранить ее до того, как инструмент выйдет из строя. Рассматриваемые элементы стоят недорого, однако по причине их неправильного выбора и применения, может сломаться электроинструмент. Чтобы узнать, какая неисправность является причиной сильного искрения, понадобится разобрать электроинструмент, и произвести его осмотр, а также прозвонить обмотку ротора.
https://youtube.com/watch?v=JhnK8Mi2syY%3F
Диагностика электрической части УШМ
Как было сказано выше, чаще всего УШМ отказывается работать по причине поломок электрической части агрегата. Для правильной диагностики электрических цепей инструмента мастера по ремонту электрооборудования пользуются специальным прибором — тестером.
Если вы нажали на кнопку запуска агрегата, и он не работает, то в 90% случаев причина поломки не настолько серьезная, чтобы вы не смогли отремонтировать болгарку своими руками.
Первым делом потребуется проверка электрического кабеля и вилки на его конце. Если она разборная, то раскрутите ее и проверьте надежность контактов. В противном случае, придется разобрать болгарку (снять кожух аппарата) и “прозвонить” кабель тестером, а также убедиться, что ток подходит к контактам кнопки “Пуск”. Если прибор покажет обрыв, то кабель следует заменить на новый.
Ситуация, когда ток поступает на кнопку, но дальше не проходит (при включенном положении), говорит о неисправности переключателя. Кнопку починить не получится. Ее необходимо заменить на новую, но прежде промаркируйте снимаемые контакты, чтобы в дальнейшем подсоединить их правильно. При неправильном подсоединении контактов может сгореть обмотка двигателя.
Если при проверке оказалось, что и кабель, и кнопка пуска исправны, но на щетки не поступает ток, то необходимо произвести зачистку контактных пластин щеткодержателей. В случае неэффективности данной процедуры рекомендуется замена щеток. Далее, если со щетками все нормально, и ток на них поступает, следует проверить ротор и статор на наличие замыканий и обрывов.
Проверка якоря электродвигателя
Ротор электромотора может иметь следующие неисправности: межвитковое замыкание и обрыв проводников на контактах ламелей. Проверить якорь болгарки можно мультиметром: прибор переводится в режим изменения сопротивления, выставляется значение 200 Ом, и с помощью щупов замеряется сопротивление между двумя соседними ламелями. Таким образом требуется проверить все пары ламелей. Если показатели сопротивления одинаковые, то обмотка ротора не имеет повреждений. Обнаружение во время “прозвона” других значений сопротивления, а также выявление обрыва цепи говорит о неисправности в этой катушке. В таком случае потребуется ремонт якоря болгарки.
Если у вас нет измерительного прибора, то проверить ротор можно, использовав для этих целей лампочку на 12 В и аккумулятор. Мощность должна быть в пределах 30-40 Вт. Проверка делается следующим образом: подайте напряжение 12 В от аккумулятора на вилку угловой шлифмашины, в разрыв одного провода подключите лампочку, начинайте вращать шпиндель УШМ. При исправной обмотке лампочка будет гореть ровно, без миганий. При межвитковом замыкании степень накала спирали лампочки будет меняться. В таком случае ремонт якоря болгарки своими руками будет затруднителен, поскольку схема намотки якоря достаточно сложная, да и сам процесс требует специального оборудования и знаний. Поэтому данную операцию рекомендуется доверить специалистам. Но лучшим выходом из ситуации будет замена якоря на болгарке новым.
Если лампочка не загорается при тестировании ротора, это свидетельствует о наличии обрыва в статоре или замыкания в его обмотках, а также о проблемах с электрощетками.
Проверка статора электродвигателя
Чтобы проверить статор болгарки, используют, как и в предыдущем случае, мультиметр. Значения нужно выставить на 20-200 Ом и сделать следующее. Прикоснитесь одним щупом к контакту обмотки статора, а вторым – к корпусу детали. Если прибор показывает сопротивление, это значит, что произошел пробой на корпус. Прикоснитесь щупами к контактам одной обмотки, а затем к контактам другой. Если сопротивление одинаковое, значит катушки исправны. Если на одной обмотке прибор показывает обрыв цепи, значит, потребуется перемотка статора или замена детали на новую.
Перемотать статор в домашних условиях, не имея специальных знаний, навыков и оборудования, будет проблематично. Лучше обратиться к специалистам, профессионально занимающимся перемотками двигателей.
Как определить целостность статора, не разбирая перфоратор
Чтобы определить целостность статора, надо прозвонить его обмотки, померить сопротивление обмотки и сопротивление изоляции.
Схема прозвонки статора и ротора
Для измерения сопротивления обмотки перфоратора Макита надо подключить один конец тестера к освобожденному щеткодержателю, а второй на один из концов электровилки. Если прибор ничего не показывает, поменяйте второй конец вилки. Если сопротивление равно бесконечности, в статоре обрыв и он требует замены или ремонта. Не забывайте, без принципиальной электрической схемы перфоратора Makita 2450,2470 вам не обойтись.
Простая схема подключения коллекторного двигателя
Если показывается какое то сопротивление, то важно измерить точную его величину. Как правило, сопротивление обмотки статора перфоратора Макита-2450 при температуре +20ºС лежит в пределах 25 Ом
Более подробно понять почему происходит искрение коллектора якоря и какие щетки лучше? Поможет разобраться видео, в конце видео обзора важные советы по подбору щеток
Видео:
Как снять статор перфоратора Makita 2450 и 2470 для точной диагностики и ремонта
Чтобы снять статор поз.59, надо снять щетки, выкрутить четыре винта крепления крышки механического блока. Они закручиваются в торце крышки. Потянув за черный корпус и за зеленый в разные стороны вы освободите корпус со статором. Статор закреплен в зеленом корпусе.
Чтобы его снять, надо вынуть пластмассовую прокладку поз.58 и постучать по торцу корпуса деревянной киянкой или бруском. Статор сам высунется, останется его вытащить, обдуть и проверить окончательно.
А вот и статор
Если у вас есть прибор проверки короткого замыкания, то можно сразу же проверить статор на КЗ. Прибор называется ИК-32. Порядок проверки обмоток статора Для точной проверки разъедините две обмотки статора друг от друга по электрической цепи. Проверьте сопротивления каждой обмотки, они должны быть абсолютно одинаковые. При разнице сопротивлений, обмотка с меньшим сопротивлением скорее всего имеет межвитковое замыкание.
Проверка статора перфоратора Makita 2470 и 2450 своими руками Диагностика якоря, статора прибором КЗ и самоделкой
Видео:
Как проверить годность ротора перфоратора Макита
Проверку годности ротора в перфораторе Макита начинают с его демонтажа из корпуса. Но вначале надо провести внешние исследования. Если в роторе искра от щеток на коллекторе охватывает вес коллектор, если в процессе работы перфоратор не развивает обороты и у него упала мощность, это первый признак неисправности ротора.
Как достать ротор из корпуса Чтобы достать ротор из корпуса, надо разделить черный и зеленый корпуса как и в случае с демонтажем статора.
Вытаскиваем ротор
Отсоединив корпус статора, возьмите корпус редуктора(черного цвета) в правую руку, а ротор в левую и потяните в разные стороны до их полного разъединение. Ротор держится в редукторе за счет трения косозубых шестеренок.
А это ротор

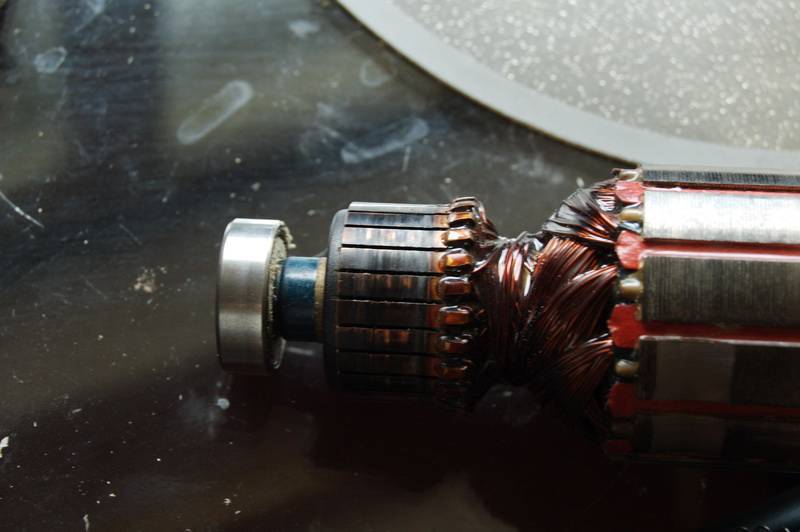

Тщательно осмотрите коллектор ротора. На нем не должно быть следов царапин от щеток. Ламели коллектора должны быть чистые.
Чистый коллектор
Для проверки целостности коллектора надо воспользоваться прибором для обнаружения короткого замыкания. Прозвонку цепей легче всего производить согласно принципиальной электрической схемы перфоратора Makita 2470,2450. Кстати, такой прибор можно смастерить и самому, если умеете общаться с паяльником.
Схема пробника КЗ витков
Если вы убедились в неисправности ротора, то можно установить новый, а можно попытаться восстановить вышедший из строя.
Почему сильно искрят щетки в электродвигателе пылесоса
Щетки в двигателе пылесоса отвечают за создание так называемого «скользящего» контакта. Он переводит механический импульс в электрическую энергию при работе устройства. Элементы движутся по коллектору, образуют и разрывают соединение с контактами, и небольшое искрение считается совершенно нормальным. Но если оно слишком сильное, то неполадка требует устранения, иначе рано или поздно двигатель начнет перегреваться, терять мощность и выйдет из строя.
Аномальным считается искрение, отличающееся от едва заметной полосы в области коллектора
Существует несколько основных причин того, что пылесос плохо работает и искрят щетки:
- Износ. Часть щетки, соприкасающаяся с коллектором, изготовлена из угля и при частой эксплуатации истирается, теряет длину и объем. Ухудшается контакт между деталями, и двигатель обильно искрит.
- Загрязнение. В процессе работы щетки при постоянном соприкосновении с коллектором образуют угольную и металлическую пыль, которая постепенно скапливается на внутренних деталях. После этого при трении двигатель начинает искрить, образуется нагар, который только усиливает проблему.
- Плохой контакт. Неплотно прилегать к коллектору могут и старые, и новые щетки, в обоих случаях мотор искрит.
- Сбитый угол наклона. Щетки должны располагаться строго по одной линии, проходящей через ось вращения коллектора. Если они установлены неправильно, или просто расшатались от постоянной вибрации в старом пылесосе, двигатель неизбежно начнет искрить.
- Замыкание между витками обмотки. Это самая сложная и неприятная причина того, что двигатель пылесоса искрит и пахнет. Нарушения в работе часто сопровождаются хлопками и падением оборотов. Отремонтировать щетки в данном случае недостаточно. Чаще приходится менять двигатель целиком, чтобы он прекратил искрить, или отдавать его в сервис на перемотку.
Если появились проблемы, то иногда устранить их можно только при помощи специалистов. Но большинство неполадок поддаются исправлению в домашних условиях.
Причины
В обмотках ротора возникают переходные процессы вследствие прерывистого механического контакта щеток с пластинами коллектора, что является причиной образования мелких дуг.

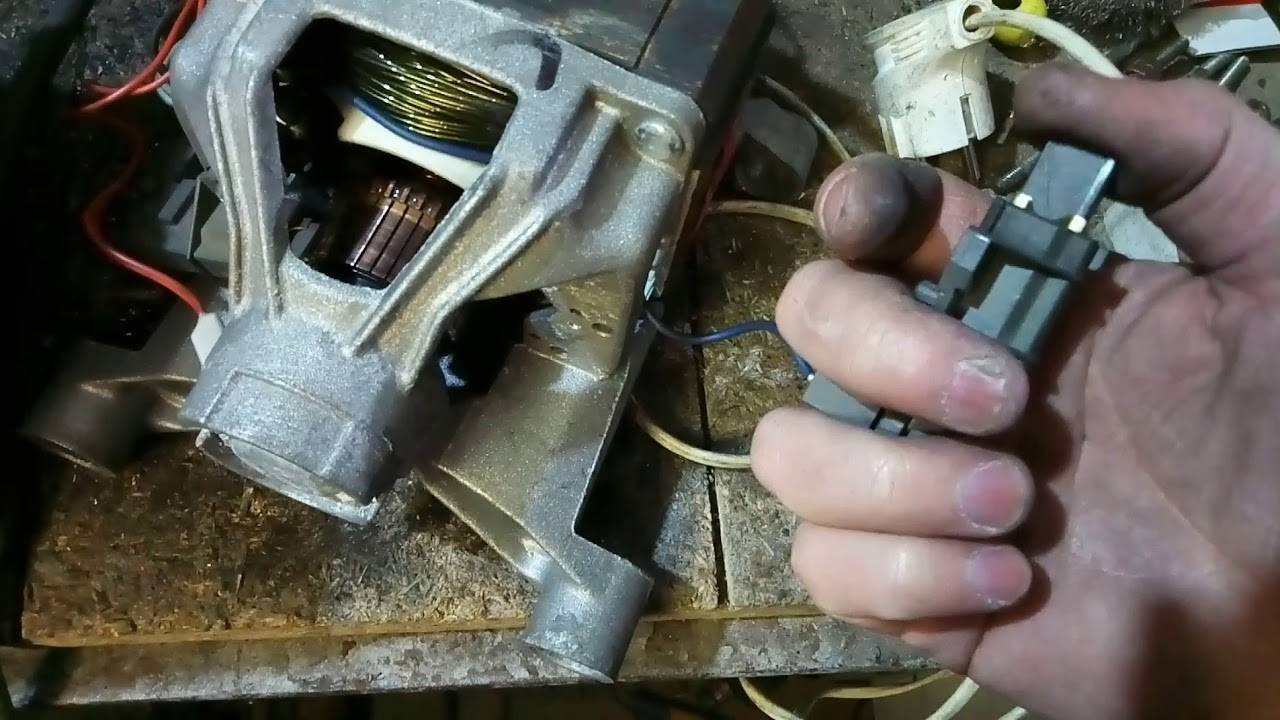

Износ щеток
При длительной эксплуатации или некачественного материала щеток, они перестают плотно прижиматься к контактам коллектора. Из-за плохого контакта двигатель не набирает обороты или не сразу запускается. Изношенную щетку легко определить визуально.
Исправить ситуацию, заменив только изношенную деталь, иногда не удается. Следует сделать замену щеткодержателя и пружины.
Замыкание в обмотке якоря
Следствие такого дефекта – неравномерное искрение на коллекторе. На одних пластинах оно будет сильнее, чем на других. Из-за наличия межвиткового замыкания ток в отдельных секциях обмотки ротора будет сильнее, чем в других.
Перемотка ротора или его замена устранят неисправность.
Неисправность в обмотке статора
Дефект, аналогичный замыканию обмотки ротора, имеет место для обмотки статора. Проверить наличие можно замером сопротивления частей его обмоток. При сильном различии необходимо перемотать обмотку или заменить.
Загрязнение
Продукт износа щеток – графитовая пыль, она дополнительный источник повышенного искрообразования. Скопление пыли происходит между пластинами, что создает добавочные условия к процессу образования искр. Профилактические работы по чистке коллектора наждачной бумагой и уборка грязи между пластинами сохранят его в чистом виде.
Неправильно установлены щетки
Если щетки расположены с отклонением от нормы к поверхности коллектора, во время работы образуется значительно большее количество графитовой пыли. Сместившиеся щетки необходимо поправлять.
Плохой контакт щеток с коллектором
Электродвигатель часть эксплуатационного времени проводит в режиме перегрева. В таких условиях на коллекторе образуется нагар. Плохой контакт приводит к увеличению искрообразования щеток и еще большему нагару.
Нужно наждачной бумагой с мелким зерном зачистить поверхность коллектора. Для увеличения эффекта зачистки используйте шуруповерт. В патрон зажать ротор двигателя и на малых оборотах выполнить шкуркой зачистку от нагара. После нужно окончательно заполировать его на войлочном круге.
Механические нарушения
Механические причины вызваны несоблюдением требований конструкторско-технологической документации. Большая часть механических причин устраняется проточкой коллектора на токарном станке. Выполнение этой ремонтной операции доверяют квалифицированному специалисту. Вот некоторые виды неисправностей, которые могут указать на поломку:
- Поверхность коллектора имеет неровности;
- Биение вала превышает значение, указанное в технической документации;
- Отдельные коллекторные пластины выступают за общий для всех уровень;
- Выступ изоляции (слюды);
- Щетки в щеткодержателях двигаются с заклиниванием;
- Наоборот, щетки вставлены в щеткодержатели с большим зазором, что создает вибрацию при работе;
- Щеткодержатели установлены далеко от коллектора;
- Неравномерное натяжение пружин, как следствие разница в усилии поджатия щеток.
Углошлифовальная машинка – высокооборотистый электрический инструмент, оснащенный коллекторным электродвигателем. В данном двигателе ток подается на якорь – внутреннюю вращающуюся часть. Такая подача осуществляется скользящим методом, и единственный способ осуществить контакт источника питания с подвижной деталью – графитовые «щетки». Они являются «предохранителями» от перегрузки напряжения и выходят из строя первыми.
Первый способ.
Прежде всего, требуется грубая подгонка щеток по коллектору – ее проводят с помощью напильника и крупнозернистой бумаги. Затем:
- Щетки устанавливаются на место, и под них подкладывается специальная шлифовальная стеклянная бумага (№ 00). Ее рабочая поверхность должна быть обращена к щеткам. Отрезок бумаги отмеряется таким образом, чтобы по длине он был равен приблизительно 1.5 длине окружности коллектора.
- Якорь поворачивается вручную до того момента, когда бумага станет соприкасаться со всей поверхностью щеток и шлифовать ее.
- Механизм очищается от угольной пыли и продувается сильной струей сжатого воздуха.
- Двигатель включается с нагрузкой 25-30 % от номинальной для более тщательной пришлифовки щеток.
Так как наличие в двигателе пыли и продуктов износа щеток может привести к замыканию на массу кронштейна щеткодержателя, после выполнения притирки необходимо продуть сжатым воздухом генератор.
