Хускварна зазор на катушке зажигания

Осмотр свечи, идентификация проблемы

Перед тем, как ставить новую свечу, убедитесь, что проблема в работе прибора связана именно с этой деталью. Для начала взгляните на тепловой конус изоляции и электроды. Внешний вид их скажет вам о работе двигателя и качественных показателя топливной смеси много.

Если вы меняли свечу, зажигания недавно, осмотрите вышеперечисленные узлы на исправность, проверьте, правильно ли установлен зазор свечи зажигания на бензопиле. Внимательный осмотр главных узлов агрегата позволит вам продлить эксплуатационный срок инструмента и даст вам возможность сэкономить личные средства.

Возможно, при последней замене свечи вы выбрали неподходящую для вашей пилы. Если корпус этой детали покрыт масляным темным слоем, это сигнализирует о том, что свеча слишком холодная для вашего инструмента (неподходящая для двигателя).

Нагар темный, но сухой может указывать на холодную свечу, которая не подходит для двигателя вашей пилы. Этот же «симптом» проявляется и при интенсивной эксплуатации прибора на оборотах холостого хода или на низких оборотах в рабочем режиме.

А как понять, что выбранная свеча для двигателя бензопилы слишком горячая? Конус детали будет сухим, почти что белым, без намека на следы масла (лишь порой могут быть заметны следы оплавления). Это же может говорить о том, что свечу установили неправильно.

Если свеча подобрана правильно (и установлена тоже верно) следов оплавления или нагара на ее конусе не будет. Налет коричневый или серый (светлые оттенки) можно считать нормой, которая указывает на то, что данный узел функционирует без проблем.

Как выставить зажигание на бензопиле?

Как и в случае с постоянной необходимостью самостоятельной регулировки карбюратора, используемая в частном хозяйстве или на вале леса бензопила должна поддаваться своевременной настройке встроенного штатного зажигания. Суть этой процедуры заключается в установке зазора, первоначально предусмотренного между маховиком силового агрегата и штатной катушкой зажигания. Величина этого зазора изначально может быть разной – все зависит от предназначения, а также конструктивных особенностей пилы. Средним считается дистанция, равная не менее 0,2 и не более 0,4 мм. В случае нарушения правильного зазора, система базового зажигания не сможет вовремя генерировать искру, требуемую для своевременного мгновенного воспламенения заправленной топливной смеси.

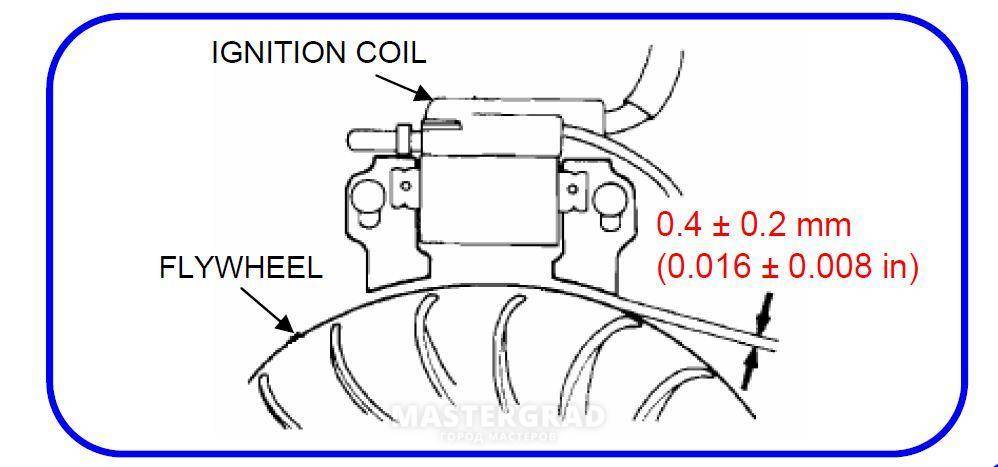

Чтобы изначально правильно настроить подходящий зазор между маховиком и катушкой зажигания на бензопиле, ее владельцу потребуется специальный пластинчатый шаблон. Однако покупать его для единоразового использования не всегда выгодно. В некоторых случаях шаблон можно заменить на самодельный. Для его изготовления оператору потребуется пластиковая гладкая бутылка, из боковой части которой нужно вырезать тонкую полоску. При этом на самодельном шаблоне не должно быть тиснений.

Отрегулировать зажигание на бензопиле оператор может непосредственно в таком порядке:

1. Сначала необходимо немного ослабить пластиковые болты, предназначенные для фиксации элемента штатного зажигания;
2. Далее магниты, предусмотренные на маховике, потребуется подвести к заводской катушке;
3. Затем между базовой высоковольтной катушкой и встроенным маховиком двигателя нужно установить самодельный или ранее купленный шаблон. После этого болты фиксации катушки потребуется закрутить в обратном направлении;
4. Далее оператор должен аккуратно извлечь шаблон.
5. В конце потребуется прокрутить встроенный маховик. Одновременно с этим нужно проследить, чтобы при вращении элемент не задевал катушку и другие детали бензопилы.

Если по некоторым причинам регулировка зажигания бензопилы привела к постоянному контакту маховика, значит необходимо осмотреть усики, фиксирующие его на штатном месте. Если они деформировались, то крепежи потребуется заменить.

Как отрегулировать зазор свечи зажигания?

В идеале это делают при помощи шаблона, который можно на выбор:

• приобрести;
• изготовить самостоятельно, используя для этого плотный пластик.

В идеале между электродами зазор должен составить около 0,5 мм. Постарайтесь туго зафиксировать крепежные элементы перед тем, как убирать шаблон, но не перестарайтесь, чтобы ненароком не сломать хрупкие детали, расположенные с этим узлом.

Как очищать свечи?

Обратите внимание на очищение свечи (важный этап технического обслуживания инструмента», а также коррекции зазора). При интенсивном использовании агрегата, процедура эта проводится еженедельно. В другом случае, достаточно двух раз в год (перед началом зимней эксплуатации и летним сезоном)

В другом случае, достаточно двух раз в год (перед началом зимней эксплуатации и летним сезоном).

Свечи бензопилы Партнер, так, как и свечи, Чемпион, детали других моделей и марок инструментов в идеале очищаются химически. Их обезжиривают при помощи растворителя или ацетона, после чего подсушивают (летом на солнце, а альтернативно на горелке плиты). Затем свечу обрабатывают 20%-й раствором уксуснокислого аммония (жидкость горячая). При необходимости свечу зачищают, используя для этого щетку капроновую или по металлу. Напоследок деталь промывают и подсушивают.

Алгоритм разборки пилы Хускварна

Процесс разборки бензопилы Хускварна достаточно прост. Для того чтобы все сделать правильно и не сломать детали корпуса или ЦПГ, необходимо производить разборку в следующем порядке:

1. Верхняя крышка.
2. Крышка тормоза цепи и пильной гарнитуры.
3. Стартер.
4. Маховик и сцепление.
5. Передняя рукоятка.
6. Карбюратор.
7. Масляный насос.
8. Двигатель.

В зависимости от модели Хускварны, порядок разборки может немного отличаться.

Важно: прежде чем приступать к разборке бензопилы, необходимо её очистить. При работе пилой образуется много стружки и древесной пыли, которая при разборке может попасть во внутренние части бензопилы Husqvarna

Снятие боковой крышки и пильной гарнитуры

Боковая крышка или ещё её называют крышкой тормоза пильной цепи, удерживается при помощи двух гаек на тринадцать.

Открутив гайки, крышка снимается с направляющих шпилек, после чего можно снять шину и цепь с бензопилы. В некоторых моделях пил Хускварна установлен специальный механизм, который позволяет демонтировать крышку и пильную гарнитуру без помощи специальных инструментов.

Стартер

Стартер находится с правой стороны Хускварны и удерживается на нескольких винтах. Раскрутив которые, можно легко снять стартер и тем самым получить доступ к маховику и катушке зажигания.

Снятие маховика и сцепления

Для того чтобы раскрутить гайку маховика необходимо выкрутить свечу зажигания и установить вместо неё стопор поршня.

Как только стопор поршня установлен в цилиндр, можно раскручивать гайку маховика. Поле того как гайка раскручена, необходимо при помощи молотка и выколотки из мягкого материала, нанести один резкий удар, установив выколотку на вал крепления маховика. Это необходимо для демонтажа маховика с вала, т. к. конструкция предусматривает установку и затяжку этого элемента с большим усилием.

Более подробно узнать о том, как правильно снимать маховик с бензопилы Хускварна, а также о том, как полностью разобрать пилу, можно посмотрев видео. Мастер пошагово объясняет весь процесс и демонстрирует все необходимые инструменты:

Для того чтобы раскрутить сцепление потребуется специальный ключ. Если ключа нет, то его можно изготовить из старой головки на двадцать два, обточив её определенным образом при помощи наждака.

Не пытайтесь откручивать сцепление при помощи молотка и зубила, как советуют некоторые умельцы. Используя данные инструменты, Вы рискуете сломать корпус сцепления и увеличить затраты на проведение ремонта. Также это может повредить подшипникам коленчатого вала.

Снять переднюю рукоятку Хускварны достаточно просто, т. к. она крепится к амортизаторам при помощи винтов.

Воздушный фильтр и карбюратор

Для снятия карбюратора необходимо отсоединить от него топливный шланг и тяги заслонок, сделать это удобно после того, как демонтирован воздушный фильтр, который устанавливается сразу же за карбюратором и удерживается при помощи двух гаек на 10. После того как воздушный фильтр демонтирован, а топливный шланг и тяги отсоединены, достаточно просто потянуть карбюратор на себя и снять его со шпилек.

Масляный насос

На Хускварне масляный насос установлен с правой стороны бензопилы. Снять его можно только после того, как раскручено сцепление. Для снятия не потребуется специального инструмента, т.к. винты крепления изготовлены под обычную крестовую отвертку. После того как винты выкручены, необходимо приподнять насос и отсоединить от него масленые шланги.

Как Выставить Зажигание На Бензопиле Husqvarna

При рассмотрении этой проблемы в представленном здесь обзоре будет предпринята попытка решить проблему, с которой сталкиваются многие владельцы бензопил. При использовании этого инструмента потребитель может столкнуться с ситуацией, когда необходимо скорректировать время зажигания. Со временем выключатель может работать со сбоями, катушка тоже не вечна, хотя с ней сложно работать и ее сложно отключить. Итак, давайте попробуем выяснить, как установить зажигание на бензопиле.

Структурные компоненты

Такие двигатели, как автомобили, остаются нашим клиентом; другими словами, другие инструменты, которые используют бензиновый двигатель, имеют схожие рабочие механизмы.

Известные бензопилы считаются исключением и пользуются большим спросом у таких потребителей, как Goodluck, Calm или Husqvarna

Привод знаком всем бензиновым двигателям, соответственно, топливному баку, двигателю и инструменту, выполняющему определенные работы, а также другим системам подвески, которые помогают в управлении.

Время от времени возникают некоторые трудности в процессе использования надежного инструмента, такого как бензопила.

Вопрос в том, что делать дальше?

Вот несколько распространенных случаев:

1. Бензопила не запустится;
2. Если он начинается, он работает с перебоями;
3. Отсутствие силы для правильной работы.

Зажигание

Центральное место в этой группе проблем занимает двигатель.

Зажигание одна из основных частей, влияющих на срок службы инструмента. Поэтому первыми специально изучили этот распространенный блок слухов.

Было время, когда замок зажигания включался с кулачком и движущимся контактом, который зажигал искру.

Это была не очень надежная система, основанная на большом количестве деталей, которые влияли на двигатель. Бензопила с невидимыми дефектами просто не заводилась. И мы могли бы следовать образцу постоянно тянущего кружева фабрики. На данный момент отечественные производители вырвались в бесконтактную систему зажигания.

В качестве установить зажигание?

Теперь коснемся важной темы. В качестве установить зажигание

? Установка Ведеозажигание

? Установка Ведеозажигание .

У них меньше движущихся частей и нет контактов, которые время от времени нужно открывать, часто выходят из строя. Катушка, используемая на современной бензопиле, будет работать до конца срока службы инструмента. Бензопила стала намного надежнее и проще в обслуживании.

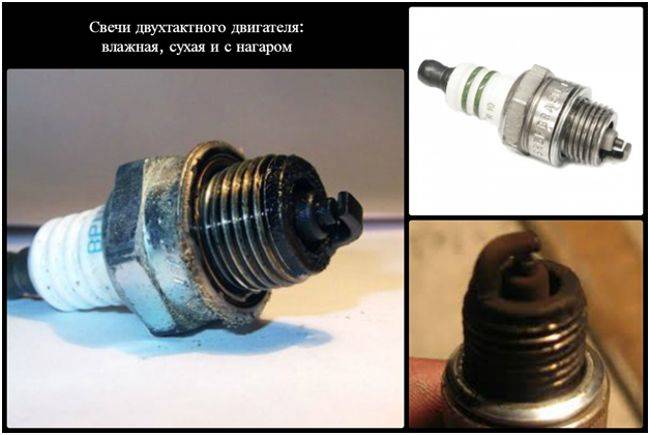

Если пила не запускается, первое, что нужно проверить, это искра, которая производит искру, которая зажигает топливо в цилиндре. Начните с удаления провода высокого напряжения, к которому подключена свеча. Затем открутите свечу от крышки цилиндра и осмотрите ее состояние. Свеча должна работать сухими и светлыми отложениями на светлой керамике:

• Если свеча мокрая, то возникают проблемы с карбюратором. Вам нужно настроить и принимать уровень топлива в нем;
• Сажа на стенках свечи темная или черная, свидетельствует о неисправности поршневой группы.

Если вы не обнаружите видимой причины неисправности, свеча сухая, легкие отложения углерода продолжат идти с противоположной стороны. Так как это конечная точка воспламенения рабочей смеси. Теперь убедитесь, что искра не падает в свечу. Это системный блок зажигания.

Чтобы проверить, что искры нет, особой проблемы нет, достаточно взять кабель высокого напряжения, к которому подключена свеча, поднять его к блоку цилиндров, установив небольшой зазор между ними, чтобы вы могли заметить искру прыгать между ними. Затем мы вытаскиваем шнур стартера и видим, есть ли искра и какого цвета. Работающая, работающая свеча должна давать молниеносную искру

Посмотрите на предложенное фото ваше внимание

, на нем все хорошо видно

Как оценить состояние свечи визуально

Первый признак выхода свечи из строя можно обнаружить сразу, даже не выкручивая её из цилиндра – темный поясок на белом изоляторе сразу над железным шестигранником под ключ. Это означает, что свеча потеряла герметичность, и продукты сгорания пробиваются на поверхность. Такая свеча подлежит замене сразу и без вариантов.

Оценка по нагару

Общепринято считать, что при нормальной работе всего ДВС и свечи на ней должен быть нагар кофейно-шоколадного цвета. Однако это не всегда так. Нагар такого цвета появляется только при высоких температурах и после определенного времени непрерывной работы.

Например, если пилить толстые бревна на высоких оборотах около часа, то на свече может быть нагар именно такого цвета. И наоборот, бензопила будет вполне нормально заводиться и работать некоторое время на небольших оборотах.

Если пила по каким-то причинам заглохла, можно вывернуть свечу и увидеть, что она немного влажная от не догорающего топлива и темная. Однако это ни в коем случае не является показателем того, что именно свеча вышла из строя.

Разгерметизация свечи

Кроме воспламенения топлива, свеча зажигания выполняет еще одну пассивную функцию — обеспечивает герметичность камеры сгорания, без чего невозможна рабочая компрессия и вообще нормальная работа двигателя. О разгерметизации свидетельствует появление темного пояска на изоляторе, о чем говорилось выше.

Разгерметизация происходит исключительно при механическом разрушении. То есть, изолятор свечи мог треснуть или даже развалиться. Предпосылкой к этому могут быть как дефекты при изготовлении, так и экстремальная эксплуатация с сильными перегревами и резкими охлаждениями. Например, при работе на сильном морозе свеча сначала раскаляется. Двигатель глушат, свеча резко остывает. Если цикл повторяется, изолятор может не выдержать.

Такое же может случиться при попадании воды или при ударе.

Нагар между электродами

Нагар образуется по следующим причинам:

• несгораемые примеси в некачественном бензине;
• нежелательные компоненты в некачественном (поддельном) масле;
• попадание пыли через некачественный воздушный фильтр;
• низкая температура сгорания при долгой работе непрогретого двигателя на холостых оборотах или на морозе;
• проблемы с отведением выхлопных газов.

Одним словом, плохая работа свечи не может быть причиной нагара. Напротив, нагар может вызвать проблемы в работе свечи. Если он образуется между электродами, где возникает искра, то может сработать как изолирующая прокладка и искра пропадёт. Именно поэтому контакт в этом месте рекомендуется аккуратно чистить наждачкой — нулевкой после 50-70 моточасов или при появлении нагара.

Другое слабое место свечей — это внутренний зазор по окружности между изолятором и железным корпусом, несущим «минус». Если он забивается токопроводящей грязью или нагаром, то замыкание плюса и минуса может возникать не между электродами, а внутри корпуса свечи.

Об образовании нагара между электродами свечи и о связи нежелательного результата с качеством топливной смеси рассказывают в видео:

Обрыв центрального электрода

Среди нормальных свечей такой дефект встречается исключительно редко, то есть почти никогда. Он означает, что свеча просто развалилась, а делали её неизвестно где и как.

Центральный электрод представляет собой цельный медный стержень, залитый керамикой изолятора. При работе бензопилы не возникает никаких нагрузок и сил, которые могут как-то растягивать или давить на этот стержень. Именно поэтому надо сильно постараться сделать свечу зажигания так, чтобы у неё оборвался центральный электрод.

Как устроено и как работает зажигание бензопилы

Устройство карбюраторного мотора не находится в зависимости от модели инструмента. Потому можно гласить о стандартной системе зажигания бензопилы. Состоит она из последующих частей:

• Магнето. Является генератором переменного тока. Нужен для снабжения свечки зажигания электронным током. Снаружи данная деталь смотрится как недвижная обмотка катушки индуктивности и неизменного магнита, который зафиксирован на маховике. Последний крутится сразу с коленвалом мотора.
• Свечки зажигания.
• Электронного кабеля, который соединяет 2 прошлых элемента.
• Кнопки отключения устройства.

READ Как Разобрать Коленвал Бензопилы

Схема зажигания бензопилы ординарна. После старта инструмента благодаря движению маховика и коленвала появляется крутящееся магнитное поле. Оно в имеющейся обмотке делает двигающуюся силу, которая трансформируется в напряжение. Этого потенциала хватает для образования искры.

Отличия у разных моделей бензопилы могут заключаться только в том, контактной либо бесконтактное магнето употребляется. В первом случае один вывод обмотки идет к свече, а 2-ой — поначалу на кнопку отключения, а потом через нее на землю. Во 2-м случае в устройстве имеется конденсатор, который при разряжении образует ток.

Конструкция и принцип действия системы зажигания бытовой бензопилы

Каждая пила, работающая на бензиновом двигателе, обязательно оборудуется системой зажигания. Основная функция этого узла заключается в своевременном воспламенении горючего внутри цилиндра. Для этого система зажигания бензопилы создает электрический разряд, который пробивает пространство между электродами штатных свечей. От исправности этого узла бензопилы во многом зависит правильность и эффективность работы ее двигателя

В связи с этим проверке этой важной части инструмента нужно уделить особое внимание

Электронное зажигание хозяйственной бензопилы в стандартной комплектации состоит из ряда следующих деталей:

• магнето;
• свечи зажигания;
• клавиши, отключающей мотор;
• проводки, соединяющей элементы между собой.

Магнето – это отдельный тип генератора, работающего с переменным током. При работе он создает электрическую энергию, и направляет ее к свече зажигания бензопилы. В устройство магнето входит катушка индуктивности, на которой намотана неподвижная обмотка. Также в конструкцию элемента входит постоянный магнит, который крепится на маховике. При работе бензопилы маховик вращается одновременно с коленчатым валом двигателя.

В нужный момент определенная штатная деталь устройства разводит имеющиеся контакты. Это приводит к резкому увеличению напряжения и вспышке искры между электродами заводской свечи.

При этом повышается риск перегрева контактов. Чтобы исключить это, а также окисление проводки, электрическая схема штатной системы зажигания оборудована конденсатором.

Схема зажигания хозяйственной бензопилы, оснащенной бесконтактным базовым магнето, основана на действии катушки управления. Она выполняет функции регулятора потока напряжения. Устройство электронного блока такой системы зажигания дополнено конденсатором, диодом и тиристором. Последний нужен для пропуска тока с определенными параметрами напряжения. Во время открытия тиристора начинает разряжаться конденсатор, тем самым, создавая ток внутри витков базовой первичной обмотки.

После этого ток преобразуется в высоковольтное постоянное напряжение, которое создает пробой в штатной свече зажигания, расположенной в цилиндре. Стандартная электрическая сеть бензопилы действует по принципу импульса одновременно с поступательными циклическими движениями моторного цилиндра и вращением коленчатого вала.

Как Выставить Зажигание На Триммере Husqvarna Видео

На бензиновых триммерах употребляются как двухтактные движки внутреннего сгорания (ДВС), так и четырехтактные. Увы система зажигания у них ничем не отличается между собой, потому ремонт и настройка данной комплекса бухгалтерских программ воспламенения горючего будет схожей для различных типов ДВС.

Система зажигания двухтактного ДВС состоит из 2-х частей: маховика и катушки (магнето). На рисунке ниже показано, как они смотрятся.

На маховике находится крыльчатка, которая работает как вентилятор для остывания мотора. Также на одной стороне маховика находятся неизменные магниты, на рисунке показаны стрелкой.

При вращении маховика в катушке вырабатывается электронный ток, который служит для произведения искры на свече зажигания. Искра возникает как раз когда магниты находятся конкретно под магнето.

Иной раз, когда движок не запускается, будет нужно регулировка зажигания. Конечно, поначалу необходимо проверить исправность свечки и высоковольтного кабеля с колпачком.

Регулировать зажигание на двухтактном движке необходимо чтобы обеспечить своевременное воспламенение горючего в камере сгорания мотора. Ниже приведена схема, из какой занимается конечно осознать механизм работы ДВС.

Искра в свече должна появляться в момент сжатия горючего поршнем, когда он наиболее лучшую малость не доходит до верхней мертвой точки (ВМТ). Когда поршень проходит ВМТ, происходит возгорание топливной консистенции, под воздействием которых поршень под действием энергии взрыва уходит вниз.

Если по любым причинам (по большей части это происходит по причине смещения маховика на валу относительно его начального положения) возгорание горючего происходит лет 30, чем поршень пройдет ВМТ, то он ворачивается вспять, а коленвал прокручивается в оборотном направлении. Такое движение может разрушить узел стартера, оборвать шнур пуска и т.д. В нашем варианте происходит преждевременное зажигание горючего.

При помощи отвертки открутите 2.7 болта (вполне выкручивать не надо), удерживающие магнето. Поверните маховик таким макаром, чтоб магниты оказались наверху. Дальше, чтоб верно выставить лучший зазор межу маховиком и катушкой, воспользуйтесь обыкновенной визиткой как еще его называют карманным календариком. Если ни того, ни другого у вас нет рядом, то, чтоб настроить зажигание, воспользуйтесь листом бумаги А4, свернув его Дважды (в конечном итоге, у вас получится толщина в 4 листа). Данной толщины будет довольно, чтоб получить лучший зазор и отрегулировать зажигание. Воткните визитку или бумагу меж катушкой и магнитами. Магнитное поле притянет катушку к маховику. Придерживая магнето пальцами в таком положении, закрутите удерживающие его болты. Извлеките визитку. После чего зажигание на триммере будет отрегулировано.

Как установить ремкомплект?

Если проблема коснулась карбюраторной форсунки, можно попробовать своими руками устранить серьезную неисправность. Однако завод-производитель рекомендует с данной неприятностью бороться только заменой узла.

Чтобы снять карбюратор, нужно полностью очистить пилу от опилок и стружки. Для этого необходимо применять компрессор и пистолет с сжатым воздухом. Далее откручивается крышка фильтра и снимается фильтрующий элемент. После этого отсоединяются все привода и тяги дросселя от карбюратора husqvarna. Теперь можно снять карбюратор с пилы.

Далее нужно полностью разобрать карбюратор и заменить все элементы, который предлагает ремкомплект. А именно, запчасти и прокладки. Это убережет в будущем от поломок.

Теперь вы знаете, как выполняется регулировка карбюратора известной бензопилы хускварна 137.

источник

Установка зажигания на бензопиле хускварна 142

Установка зажигания на бензопиле хаммер

Популярные записи

Установка дефлектора капота шевроле ланос

Установка есть а загрузки нет

Установка дверных замков на тимирязевской

Нормы установки сантехнических приборов снип

Установка болтов на госномер

Установка жилок что это

Проблемы с модулями зажигания цепных пил

Модули зажигания и катушки иногда терпят поломки. Когда все остальное проверено, подозрения на них. Когда они выходят из строя, одно из двух, как правило происходит. Очевидный симптом нет искры. Единственное, что вы можете сделать, это заменить модуль на новый — или еще лучше — попробовать поменять его с используемой пилы. Если искра после замены модулей не появилась, видимо, вы что-то пропустили.

Замена модуля является единственным надежным способом проверить искру. Всякого рода тестеры, как показывает практика, неправдивы. Единственный надежный тест — замена катушки. Другой симптом, который указывает на плохой электронный модуль или катушку является искра, которая становится слабой, когда пила становится горячей. Если пила не запускается после дозаправки, скорее всего, тепло двигателя ликвидировало искру. Слабая катушка зажигания иногда способна давать достаточную искру для запуска и работы пилы, пока она как следует не прогреется. Когда пила и катушка соответственно нагреются, сопротивление транзистора возрастает и искра становится слабой. Симптомы: пила запускается и работают хорошо в магазине, к примеру, но на работе пила умирает и не запускается, не остынет. Магазину бывает трудно доказать данную неисправность.

Это имитатор нагрузки используемый для диагностики двигателя пилы с системами зажигания, которые имеют проблемы связанные с нагревом. Это регулируемая пневматическая тормозная система, двигатель думает, что выполняется резка дерева. С помощью этого инструмента, мы можем нагреть двигатель пилы до рабочей температуры в течение очень короткого времени. Поскольку нагрузка постоянна и регулируема, можно легко контролировать двигатель на осечки или другие операционные дефекты, которые было бы трудно наблюдать при пилке дерева.

Также имеет смысл при данных условиях, после перегрева не запускается, попробовать открутить и закрутить крышку бака — выпустив скопившиеся топливные газы. Если пила после этого начнет запускаться, додумаете сами.

Ремонт бензопилы своими руками

Как уже отмечалось ранее, основные сложности возникают при ремонте бензопил. Причём проблемы возникают не на стадии их устранения, а раньше. Чтобы отремонтировать инструмент, необходимо правильно диагностировать поломку.

Часто бывает, что одними и теми же симптомами обладают разные поломки. Другими словами, перед тем, как демонтировать карбюратор и осуществить разбор двигателя, стоит убедиться в причинах неисправности.

Все бензопилы могут быть разделены на три больших класса:

• полупрофессиональный инструмент;
• профессиональный инструмент;
• бытовой инструмент.

К последнему классу относят устройства, предназначенные для применения даже неквалифицированным пользователем. Вибрация означенного инструмента сведена к минимуму. Кроме того, вес бытовой бензопилы весьма небольшой.

Причины проблем

Когда бензопила не запускается с первого раза, рекомендуется оглядеть провода, которые связны с катушкой. Так вы сможете найти:

Принципиально! Повреждение внутренней изоляции при осмотре нельзя идентифицировать.

Если при первичной оценке катушки все в порядке, необходимо находить причину поломки в тумблере (необходимо отсоединить модуль от проводов). Не понимаете, как проверить зажигание на бензопиле? Для начала:

• оценивают состояние электрода (он может выйти из строя из-за износа), инспектируют целостность изолятора из керамики;
• осматривают съемный клапан, который должен прилегать плотно (не во всех моделях он снимается);
• карий налет на керамике обмотки показывает на прогуливающую искру;
• отыскивают трещинку в свече (трескается время от времени колпачок).

READ Какое Масло Лучше Для Электропилы

Пристально осмотрите катушку на наличие следов горючего. Свеча должна быть сухой (присутствующие следы отложений обязаны иметь светлый цвет). Если вы отыщите избытки горючего, то неувязка может быть в карбюраторе, который, подавая огромное количество бензина, заливает свечу. Не считая того, налет может указывать и на изменение геометрии таких составляющих бензопилы как поршень и цилиндр.

Настройка зажигания на триммере. Как Выставить Зажигание На Бензокосе

На бензиновых триммерах употребляются как двухтактные движки внутреннего сгорания (ДВС), так и четырехтактные. Но система зажигания там ничем не отличается меж собой, поэтому ремонт и настройка данной комплекса бухгалтерских программ воспламенения горючего будет идентичной для разных типов ДВС.

Система зажигания двухтактного ДВС состоит из 2-х частей: маховика и катушки (магнето). На рисунке ниже показано, как они смотрятся.

На маховике находится крыльчатка, которая работает как вентилятор для остывания мотора. Также на одной стороне маховика находятся постоянные магниты, на рисунке показаны стрелкой.

При вращении маховика в катушке вырабатывается электрический ток, который служит для произведения искры на свече зажигания. Искра появляется в момент когда магниты находятся непосредственно под магнето.

Время от времени, когда движок не запускается, будет необходимо регулировка зажигания. Естественно, сначала нужно проверить исправность свечи и высоковольтного кабеля с колпачком.

Регулировать зажигание на двухтактном движке нужно для способности обеспечить своевременное воспламенение горючего в камере сгорания мотора. Ниже приведена схема, из занят можно понять принцип работы ДВС.

Искра в свече должна появляться в момент сжатия горючего поршнем, когда он более наилучшую малость не доходит до верхней мертвой точки (ВМТ). Когда поршень проходит ВМТ, происходит возгорание топливной смеси, под воздействием которых поршень под действием энергии взрыва уходит вниз.

Если по хоть каким причинам (в большей степени это происходит из-за смещения маховика на валу относительно его исходного положения) возгорание горючего происходит ранее, чем поршень пройдет ВМТ, то он возвращается назад, а коленвал прокручивается в обратном направлении. Такое движение может повредить узел стартера, оборвать шнур запуска и т.д. Тогда происходит раннее зажигание горючего.

Также для вас больше понравятся позднее зажигание на триммере: поршень после сжатия горючего, которое не воспламенилось, уходит вниз, и в таком случае появляется искра. Тогда движок либо не будет запускаться, либо значительно растеряет мощность и будет плохо набирать обороты.

Но такие задачки с ранним или поздним зажиганием на двухтактных ДВС встречаются довольно время от времени, потому что маховик с магнитами установлен уже в правильном положении, которое совсем синхронизировано с движением поршня. В добавок, маховик зафиксирован на валу с помощью шпонки и гайки. Поэтому неправильная установка детали исключена.

По большей части, регулировка зажигания заключается в выставлении правильного зазора меж магнето и маховиком.

Магнето является главной деталью в системе зажигания мотора и представляет из себя катушку с первичной и вторичной обмотками, расположенными вокруг сердечника. Часто из-за неисправности магнето пропадает искра на свече зажигания, и воспламенение горючего не происходит. Чтобы проверить катушку, будет необходимо воспользоваться тестером, и выполнить следующие деяния.

• На тестере, перейдя в режим измерения сопротивления, нужно выставить 200 Ом. Этим способом будет проверяться первичная обмотка.
• Подсоедините один электрод тестера на “массу” катушки, а 2-ой — к контакту, выходящему из магнето. В норме, сопротивление будет от 0,4 до 2.7 Ом.
• Для проверки вторичной обмотки будет необходимо установить переключатель устройства на 20 ком. Далее, один щуп устройства вставляется в колпачок свечи, а 2-ой – подсоединяется к “массе”. В норме, свойства сопротивления должны быть находится в диапазоне от 4-6 ком и выше (зависит от модели).

При обрыве цепи устройство будет показывать бесконечность, а при замыкании — 0 (ноль).

Первый способ

Проверить работоспособность магнето можно при помощи тестера. Для этого нужно выполнить такую последовательность действий.

• Верно настроить тестер: пользоваться функцией замера сопротивления и выставить 200 Ом для снятия замеров первичной обмотки.
• 1-ый электрод измерительного устройства навести на «массу» магнето, а 2-ой — к выходному контакту. Если первичная обмотка исправна, характеристики должны быть от 0,4 до 2 Ом.
• Установить переключатель тестера на 20 Ком, чтоб диагностировать вторичную обмотку. Потом 1-ый щуп навести в колпачок свечки, а 2-ой — на «массу». Если все в порядке, характеристики будут разнообразить от 4 до 6 Ком, зависимо от модели триммера, будь то «Patriot 547», Husquarna 128 r либо техника другой марки. Если цепь оборвана, на дисплее тестера появится значение бесконечности. А если вышло замыкание, на экране высветится ноль.

Производители свечей: обзор лучших

Свеча зажигания не относится к сложному высокотехнологичному товару, поэтому настроить их производство может кто угодно в «гаражных условиях». В этом главная неприятность для потребителя, т.к. несмотря на простоту, в кустарных условиях малого производства невозможно сделать качественный товар. Поэтому лучшие свечи зажигания делают крупные специализированные фирмы, которые дорожат своей репутацией. Самая известная из них — Brisk.

К тому же известные производители бензопил сами выпускают свечи.

Качественные свечи зажигания выпускают следующие производители:

• Husqvarna;
• Champion;
• Stihl;
• Patriot.

Это самые известные бренды, но список неполный, многие производители бензопил сами выпускают свечи зажигания.

Кроме этих брендов, на рынке широко распространены «безымянные» свечи от неизвестных производителей. Они имеют только цифровую маркировку и стоят намного дешевле брендовых. По отзывам пользователей, они имеют нестабильное качество. Если повезёт, могут даже послужить достаточно долго. Иногда — недолго. Бывает и так, что они продаются изначально бракованными.
