Глубинный вибратор для бетона. устройство и характеристики

Вибратор для бетона своими руками

Рисунок 3. Вибратор для бетона своими руками

Соорудить самодельный вариант вибратора для бетона несложно. Независимо от принципа его работы, конструкция состоит из привода, вала, а также разбалансировки, создающей вибрацию.

Из дрели

Чтобы собрать действующую конструкцию, требуется выполнить такие мероприятия:

• Нужна нержавеющая трубка длиной 40–60 см. Ее диаметр должен быть 3–4 см. Внутренний стержень — прут 1,2–1,5 см.
• Изготовление конструкции начинают с центральной детали. Затем совмещают ее с металлической трубкой. Предварительно требуется просверлить насквозь один из концов стержня, чтобы получить отверстие для прикрепления привод к дрели.
• На центральную деталь монтируют подшипники, позволяющие ей свободно вращаться внутри трубки. Чтобы сердечник свободно «перемещался» без трения, подойдут только качественные подшипники, надетые на округлые концы стержня. После этого их вставляют внутрь трубки, забивая до упора.
• Если на носовой части оконечность стержня очень выдается вперед, необходимо ее обрезать, оставляя расстояние, не превышающее 10 мм. Одновременно защищают подшипники металлической крышкой, чтобы предотвратить проникновение внутрь грязи с пылью.
• Второй конец стержня снабжают втулкой. Именно она станет плотно закрывать у вибратора его вращательный элемент. Качество такой защиты непосредственно влияет на продолжительность эксплуатации приспособления.
• Затем берут трубку из очень толстой резины либо гнущегося пластика. Ее надевают на подвижный стержень, выполняя сборку внутреннего элемента, который способен свободно гнуться. Вся такая конструкция является эксцентричным валом, предназначенным для того, чтобы соединять насадку с электродрелью. Существенно облегчает работу использование в качестве эксцентричного вала троса от автомобильного спидометра.
• Далее на готовый вал следует надеть резиновую трубку, чтобы он выходил за ее пределы на 5 см по обеим сторонам. При выполнении вращения стержень сможет создавать вибрацию, требуемую для функционирования всего приспособления.
• Осталось немного. С одной из сторон на стержень нанизывают специальную втулку. Ее упирают в сердечник там, где выполнено отверстие, затем соединяют детали воедино. Втулка должна быть набита таким образом, чтобы она достигала подшипника, целиком скрывая собой соединительный «шов».
• Завершив предыдущую процедуру, на втулку надвигают шланг, закрепляя его хомутом. Из любого плотного материала необходимо изготовить на наконечник защитный чехол.
• В итоге получится качественное вибрационное приспособление, вращение для которого обеспечивает обыкновенная электродрель.

Из перфоратора

Этот вариант вибратора самый простой. Воздух из бетона выгоняют посредством круглой семисантиметровой шайбы, присоединенной к перфоратору. Чтобы получить инструмент, необходимо приготовить обычный перфоратор, отрезок металлической арматуры, имеющей длину, достаточную, чтобы погружать в раствор насадку.

Отрезок арматуры на любом конце необходимо подогнать под ту форму, которая необходима для насадки в патрон перфоратора. К противоположному концу приваривают шайбу. Запускать инструмент разрешено только после надежного закрепления всех деталей приспособления. Необходимый эффект получают благодаря возвратно-поступательным движениям арматуры при высокой частоте вращения. Перфоратор в ударном режиме способен качественно пробить любой бетонный слой.

Собранный вибратор помогает удалить пузырьки воздуха как из вертикальных, так и горизонтальных слоев бетона. Рекомендовано обрабатывать каждый участок примерно 2 минуты, затем перемещать вибратор дальше. Если необходимо, приспособление используют и в качестве поверхностного вибратора, прикладывая рабочий орган к опалубке.

Поверхностный вибратор

Рисунок 4. Поверхностный вибратор

Для изготовления простейшей вибрационной рейки понадобится любой двигатель с прикрепленным к его валу несимметричным грузом. В момент вращения эта деталь обеспечит колебания, достаточные, чтобы уплотнить смесь. Мотор с грузом крепят на ровную деревянную либо пластиковую планку. Прикрепив к ней дополнительно ручку, получится легко передвигать приспособление по начавшему застывать бетону.

Лучшие высокочастотные глубинные вибраторы

Особенностью высокочастотного глубинного вибратора является наличие преобразователя, который предназначен для превращения частоты 50 Гц обычной электросети в 200 Гц. Это позволяет увеличить производительность в несколько раз, улучшить качество заливки. Работают в паре с электроприводом, комплектуются гибкими виброприводами, длиной до 20 метров.

ВПК Механизация 60T

Укомплектован асинхронным двигателем, встроенным преобразователем. Гибкий вал длиной 5 м имеет надёжную защитную оболочку. Оборудование потребляет минимум энергии, но отличается повышенной производительностью. За час с помощью этого прибора можно уплотнить до 17 кубометров бетона. Питание от бытовой электросети.

Наконечник из легированной стали имеет длину 434 мм, диаметр булавы 60 мм. Эти параметры делают инструмент удобным при работе по заливке фундаментов, колон и монолитных стен. Для управления установлен удобный кнопочный итальянский переключатель. Термозащита немецкой компании Thermik обеспечивает возможность интенсивной эксплуатации в течение рабочего дня.

Достоинства:

• Высокая степень уплотнения;
• Подшипники из инструментальной стали;
• Класс защиты вибронаконечника IP58;
• Герметичная распределительная коробка;
• Повышенная износоустойчивость вала.

Недостатки:

Не обнаружены.

Wacker Neuson IEC 58/230/5/15

Характеристики глубинного вибратора из Германии позволяют использовать инструмент профессиональными строительными бригадами. Комплектуется булавой диаметром 58 мм с наконечником из закалённой стали. Имеет встроенный преобразователь напряжения и частоты. Работает в паре с асинхронным двигателем. Гибкий вал надёжно защищён от износа, по отзывам пользователей, его трудно случайно повредить во время использования на стройплощадке.

Все электронные компоненты устройства защищены от воздействия влаги. Равномерную подачу электроэнергии контролирует защитный прерыватель. При скачках напряжения выполняется отключение на 3 миллисекунды, что позволяет надёжно защитить прибор от выхода из строя, без снижения его производительности.

Достоинства:

• Длинный электрокабель для свободного перемещения;
• Высокая скорость удаления воздуха;
• Стабильная работа;
• Возможность выбрать булаву из трёх размеров.

Недостатки:

Завышенная цена.

Caiman CTR3800T

Продукция международной компании с французскими корнями привлекает высоким качеством, надёжностью, производительностью. Используется в паре с фирменным высокочастотным преобразователем, имеет булаву небольшого диаметра. Это позволяет эффективно воздействовать на мелкозернистый раствор, улучшать его текучесть и проницаемость в небольшие ячейки между арматурой.

Особенностью является увеличенный ресурс, электроинструмент не требует ремонта на протяжении 3000 часов. Непрерывная работа может продолжаться на протяжении 5-6 суток. Устройство обладает высоким радиусом действия – 65 см – один из лучших показателей в классе. Электробезопасность инструмента на высоком уровне, благодаря установки электромотора в булаву и эффективной защиты кабеля от износа, механических повреждений.

Достоинства:

• Простое управление;
• Вибронаконечник можно легко заменить;
• Высокая частота колебаний;
• Расширенная гарантия производителя.

Недостатки:

Не обнаружены

Лучший цемент

Работа с погружными вибраторами

Бетонная масса, залитая в опалубную конструкцию, нуждается в уплотнении, даже при условии выполнения небольшого объёма работ. Вибратор помогает массе прочно сцепиться с арматурным каркасом, заполнить пустоты.

Инструмент перед эксплуатацией нужно подготовить. В первую очередь проверяется целостность корпуса, исправность вилки и кабеля. Далее уплотнитель запускают в бочку с водой и дают ему поработать 20 секунд. Так нужно сделать несколько раз, чтоб приловчиться к управлению агрегатом.

Процесс прямого применения предусматривает погружение установки в бетонный раствор и проход от центра залитой площадки к краям. Двигаясь в таком направлении, легче достичь желаемого результата. Булава при этом должна входить в смесь строго вертикально.

Радиус обработки вибратором указывается в технической документации. Интервал между погружениями установки определяется с учётом данного показателя. К примеру, при радиусе 30 см заглублять наконечник в бетон нужно с отступом 60 см.

Процесс проверка радиуса действия вибратора производится следующим образом:

• установка отрезка арматуры в заливку;
• заглубление наконечника;
• подключение прибора;
• по мере всасывания прута в массу производится медленное отдаление наконечника от него;
• остановка погружения арматуры свидетельствует об окончании зоны действия наконечника.

Останется только измерить радиус уплотнения бетонного раствора.

Альтернативный способ определения области действия наконечника предусматривает умножение диаметра булавы на 9 или 10. Таким образом, 50 мм наконечник имеет рабочую зону 500 мм. При этом булаву следует погружать через каждый метр.

Во время прохода вибратором по раствору важно следить, чтоб наконечник достигал нижнего слоя (у самого дна). Рекомендуется избегать прикосновения булавы со стенками опалубки или дном

При выполнении масштабных работ лучше привлекать помощников. Справиться с задачей проще 2-4 операторам, которые будут осуществлять уплотнение одновременно со всех сторон залитой площадки.

Процесс достаточно длительный, но должен быть непрерывным. Поэтому на стройках всегда имеется запасная установка. Вынимают инструмент неспешно, давая возможность раствору растечься и закрыть полость.

По завершению работы уплотнитель тщательно очищают. Сделать это нужно без промедления, пока не застыл раствор.

Меры предосторожности при работе с глубинным вибратором:

• в не погружённом виде эксплуатировать наконечник более 2-х минут запрещается;
• регулярно инструмент должен проходить техническое обслуживание;
• для хранения выбирается сухое помещение;
• не допускается контакт прибора со щелочами и агрессивными примесями;
• при хранении радиус изгиба вала не должен быть менее 50 см.

Лучшие профессиональные металлоискатели

Такие металлодетекторы отличаются высокой чувствительностью, качественной многоуровневой дискриминацией и максимальной глубиной обнаружения.

Внедренные здесь передовые технологии и решения позволяют находить объекты размером меньше спичечной головки под очень толстым слоем грунта.

XP DEUS – технологичный и сообразительный детектор

4.9

★★★★★ оценка редакции

72% покупателей рекомендуют этот товар

Смотрите обзор

В этом приборе сконцентрированы все самые передовые технологии, которые только доступны профессиональным металлоискателям.

Работать он может на 7 частотах, кроме того, производитель предусмотрел 9 поисковых программ, ручной и автоматический баланс грунта, отстройку помех, многотональную идентификацию, многоуровневую дискриминацию, режимы VDI/TargetID и пин-поинт.

Все эти возможности скрываются в ультралегком приборе весом меньше килограмма. Правда, добиться снижения массы удалось только беспроводным подключением модулей к основному блоку управления.

Достоинства:

• Богатый функционал;
• 7 доступных частот;
• Возможность записи пользовательских настроек;
• Встроенные АКБ;
• Порт для обновления ПО.

Недостатки:

В комплекте идут наушники, но они не очень удобны.

У XP Deus хватает как почитателей, так и противников – особенно неудачной является вариация с катушкой 11″ DD. Но в целом, этот вариант великолепно подходит для вдумчивого исследования предварительно разведанного и богатого на находки участка (однодворок, старых поселений и т.д.).

АКА Сигнум MFT 7272М – для поисков на большой глубине

4.8

★★★★★ оценка редакции

91% покупателей рекомендуют этот товар

Смотрите обзор

Мультичастотный профессиональный металлодетектор от отечественного производителя стал результатом доработки легендарной модели 72/72.

Технология MFT и настройка на необходимую частоту в диапазоне от 1 до 30 кГц обеспечивают качественный поиск на любой глубине, особенно если перейти в режим «Турбо». Для примера, прибор способен обнаружить 5 советских копеек на глубине до 2,5 м.

Других улучшений здесь тоже хватает: SFT снижает помехи от минерализации грунта в 10 раз, а S-алгоритм значительно улучшает дискредитацию. Идентифицировать находки тоже стало легче благодаря визуальному отображению объектов.

Достоинства:

• Большая глубина обнаружения;
• Расширенный функционал;
• Визуальная и звуковая идентификация;
• Настраиваемые маски дискриминации;
• Автоматический баланс грунта;
• Два режима настройки чувствительности: автоматически и вручную.

Недостатки:

Шумноват и быстро расходует заряд батарей.

АКА Сигнум лучше всего подходит для поиска старины и военки на большой глубине.

Tesoro Tejon – для поиска золота

4.7

★★★★★ оценка редакции

85% покупателей рекомендуют этот товар

Смотрите обзор

Компактная и функциональная модель с ручной регулировкой порогового тона. Данная функция позволяет осуществлять поиск мелких объектов, как на малой, так и на значительной глубине.

В приборе используется уникальная технология ED-180, позволяющая точно определять металлы с низкой проводимостью. А многоуровневая дискриминация предотвратит ошибки при идентификации мелких предметов.

В арсенале устройства предусмотрена масса предустановленных поисковых программ, есть регулировка уровня чувствительности, ручная балансировка грунта, звуковая идентификация. Вес устройства – 1,4 кг, питание осуществляется от 8 батареек АА.

Достоинства:

• Стабильность на минерализованных грунтах;
• Многоуровневая дискриминация;
• Глубина обнаружения до 2 м;
• Быстрый отклик.

Недостатки:

Только ручная балансировка грунта.

Tesoro Tejon подойдет профессиональному поисковику, умеющему работать по звуку.

Популярные марки

В данном обзоре приводятся наиболее рейтинговые виды строительных вибраторов для бетона. Выбор пал именно на эти модели исходя из анализа положительных отзывов пользователей.

ТОП-5 популярных моделей:

Красный маяк ЭПК-1300.

Это высокочастотный вибратор, предназначенный для глубинной обработки бетонной смеси. Хорошо транспортируется. Имеет широкое основание, которое обеспечивает высокую устойчивость. Вибратор для бетона Красный маяк отличается экономичностью. Имея небольшую мощность, может создавать плотную однородную структуру. Используется на объектах, имеющие армирующие конструкции, а также при наличии угловых пустот.

Sturm CV71101.

Портативный Sturm — это ручной вибратор, предназначенный для глубинной обработки бетонной смеси. Страна разработчик — Германия, а производитель – Китай. Совместно с портативным вибратором для бетона Sturm CV71101 поставляется и гибкий 4-х метровый вал. Эта модель нашла широкое применение при возведении колонн, а также стен подвальных помещений. Мощность портативного вибратора для бетона Sturm CV71101 составляет 2 кВт. Вес – 5,15 кг;

Красный Маяк ИВАР-38.

Уплотнитель для бетона Ивар-38, предназначен для глубинной обработки раствора. Все конструктивные элементы и эластичный вал защищены от повреждений стальным корпусом. Вибратор для бетона Красный маяк обеспечивает высокую плотность при уплотнении армированных поверхностей;

Wacker Neuson AR 36/3/230.

Вибратор для бетона wacker neuson разработан и выпускается Германии. Вибратор для бетона wacker neuson отличается хорошими экономическими показателями и долговечностью. Устойчиво работает в тяжелых условиях.

Wacker Neuson AR 64/3/400.

Модель поверхностного типа. Страна разработчик и производитель – Германия. Отличается высокой надежностью. Вибратор для бетона wacker neuson может длительно работать со значительными перегрузками. Имеет компактную конструкцию, все узлы доступны для обслуживания. Зарекомендовал себя при возведении стен и ж/б конструкций.

Классификация вибраторов для бетона

На рынке строительный вибратор представлен множеством моделей. Все многообразие выпускаемого промышленностью оборудования для трамбования бетонного раствора можно разделить на отдельные виды по следующим критериям:

• типу установленного привода;
• создаваемому уровню (частоте) колебаний;
• способу утрамбовывания строительного раствора.

Инструмент также делится по мощности на такие группы:

• маломощный и среднемощный (до 2 кВт), который подходит для бытового и полупрофессионального использования;
• мощный (профессиональный, от 2 до 4 кВт мощностью), рассчитанный на постоянное, продолжительное применение при возведении железобетонных конструкций.

Оборудование малой и средней мощности стоит дешевле профессиональных моделей. Оно также имеет легкий вес (до 20 кг) и компактные размеры, что обеспечивает простоту транспортировки. Масса же промышленных аналогов иногда достигает 100 кг.

По типу установленного привода

Выделяют следующие виды вибраторов для бетона:

• электромеханические;
• пневматические;
• с двигателем внутреннего сгорания (моторные);
• гидравлические.

Электрический вибратор (электромеханический) – это работающее от сети виброоборудование, оснащенное однофазным либо трехфазным электродвигателем асинхронного типа (ротор у них короткозамкнутый). При этом дебаланс с эксцентриком подсоединены к концам вала электромотора. Такие модели получили широкое распространение, но они уступают величиной мощности, а также степенью своей автономности топливным (дизельным, бензиновым) агрегатам.

Пневматический вибратор также является популярной разновидностью оборудования для утрамбовывания бетонного раствора. Его функционирование вызвано действием сжатого воздуха, подаваемого компрессорной установкой. Такие агрегаты применяются, главным образом, в промышленных условиях. В зависимости от установленного на оборудовании вида ротационного генератора колебаний различают пневматический шариковый и роликовый вибратор. Параметры вибраций регулируются краном включения (выключения).

Моторные агрегаты работают на бензине или дизельном топливе. Они отличаются высоким уровнем автономности, большой мощностью.

Вибратор глубинный бензиновый CHAMPION

Гидравлический инструмент состоит из гидравлического насоса, систем управления потоком и величиной рабочего давления. Регулировка позволяет устанавливать частоту вибраций согласно требованиям.

По частоте колебаний

По этому критерию вибраторы делятся на следующие разновидности:

• низкочастотные;
• среднечастотные;
• высокочастотные.

У низкочастотных моделей частота вибрации составляет до 3500 колебаний в минуту при большой амплитуде. Такие устройства применяют для утрамбовывания бетонных растворов с наполнителями крупных фракций, характеризующихся малой степенью подвижности.

Низкочастотный глубинный вибратор ODWERK BVR 350

Среднечастотные агрегаты – это универсальный вариант для выполнения работ с различными видами бетонных растворов (особенно со среднезернистым щебнем). При этом частота рабочих колебаний находится в пределах диапазона 3500-10000 вибраций за минуту.

Высокочастотный глубинный вибратор (и поверхностный) выдает более 10000 колебаний в минуту, имеющих маленькую амплитуду. Такое оборудование предназначено для утрамбовывания рабочего раствора с мелкофракционным наполнителем.

Высокочастотный глубинный вибратор для бетона AGP VRN1400

По способу взаимодействия бетонной массой

По способу уплотнения бетона оборудование делится на следующие виды:

• глубинное (погружное);
• внешнее (поверхностное).

Глубинный вибратор для бетона производит утрамбовывание массы строительного раствора путем погружения в ее толщу вибронаконечника. Последний может подсоединяться к приводу напрямую либо через гибкий вал.

Поверхностный вибратор для бетона в раствор не погружается. При этом колебательное воздействие передается через конструктивные элементы опалубки или непосредственно от верхних слоев заливки к нижним. Также создаваемая техникой вибрация воздействует и на основание.

Для чего нужен вибратор

Бетонный раствор представляет собой смесь крупного и мелкого заполнителя, связующего вещества и воды. Все компоненты состоят из частиц разных размеров. Для получения качественного монолитно-бетонного изделия, составные частицы раствора должны плотно примыкать друг другу, а между ними не должно оставаться пустот и воздушных карманов.

После заливки раствора в опалубку в него погружается глубинный вибратор, при этом происходят следующие процессы:

1. Увеличение пластичности:

• Высокочастотная вибрация передается твердым частицам и приводит их в непрерывное колебательное движение;
• Это способствует увеличению подвижности и текучести бетонного раствора, поэтому он хорошо затекает даже в самые глубокие и узкие места опалубки.

1. Уплотнение бетона:

• Движущиеся частицы под собственным весом плотно прижимаются друг к другу и к деталям арматурной обвязки, что увеличивает плотность и прочность бетонного изделия;
• Увеличение плотности можно заметить невооруженным глазом, когда при опускании вибратора бетон на глазах начинает уменьшаться в объеме.

1. Удаление лишнего воздуха:

• За счет вибрации тяжелые твердые частицы под своим весом опускаются вниз, а более легкие пузырьки воздуха поднимаются наверх и удаляются из бетонной смеси;
• Таким образом, глубинные вибраторы для бетона помогают уменьшить пористость бетона, и вместе с тем увеличить его морозостойкость, водонепроницаемость и устойчивость к образованию трещин.

Для правильного уплотнения бетона, вибронасадку нужно периодически вынимать из раствора, и перемещать только вертикально вверх и вниз.

Принцип действия погружного вибратора

Устройство глубинного вибратора для бетона очень простое. Он работает по принципу эксцентрикового дисбаланса и состоит из трех основных механизмов:

1. Приводной механизм может быть бензиновым или электрическим.

• В частном строительстве глубинный вибратор обычно приводится в действие от электродвигателя, мощной электродрели или перфоратора;
• На выходном валу привода устанавливается соединительная муфта для подключения гибких валов с вибронасадкой.

1. Гибкий вал служит для передачи крутящего момента от приводного механизма к вибрационной насадке:

• Изготавливается из жесткого металлического троса, помещенного в гибкую наружную оболочку;
• Длина вала подбирается с таким расчетом, чтобы он оказался на 800-1000 мм длиннее, чем самое глубокое место в опалубке.

1. Вибронасадка или булава служит непосредственно для создания механических колебаний:

• Корпус булавы изготавливается из нержавеющей стали в виде герметично закрытого стакана диаметром 40-60 мм;
• В нижней и верхней части стакана расположены два подшипника качения;
• В подшипниках свободно вращается стальной вал, который присоединяется к гибкому приводному тросу;
• На валу закреплен эксцентриковый дисбаланс со смещенным центром тяжести, поэтому при быстром вращении булава начинает вибрировать с высокой частотой.

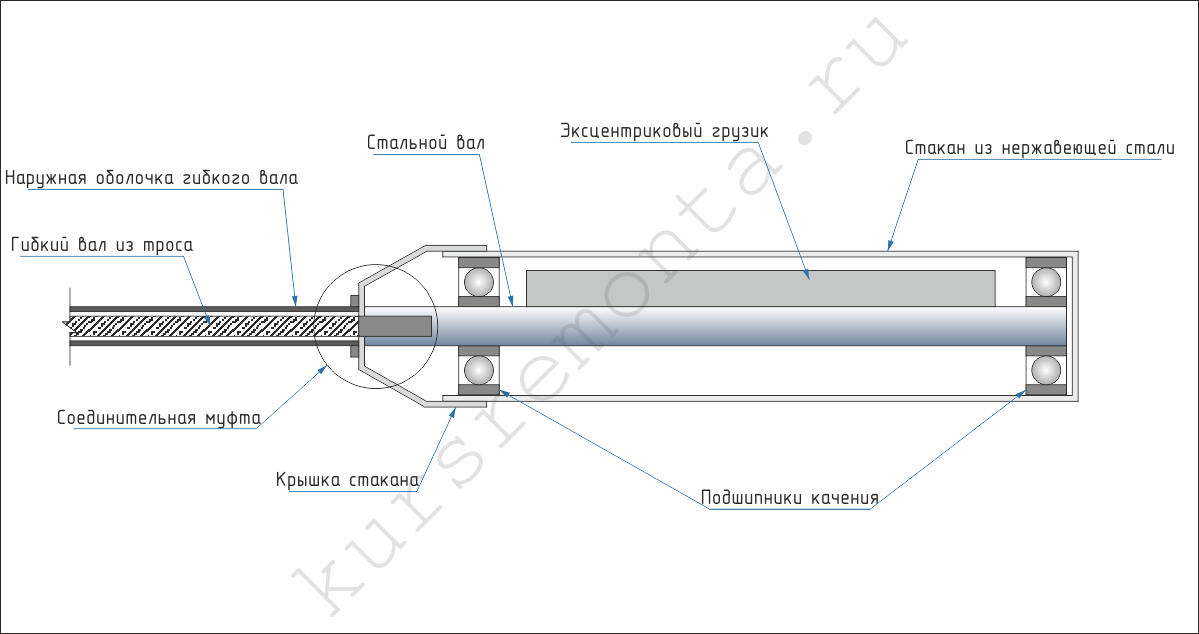

На рисунке показано внутреннее устройство вибронаконечника глубинного вибратора.
