Газовый паяльник dremel, dayrex, ersa. отзывы и обзор цен

Преимущества газового паяльника

При помощи такого оборудования можно выполнять множество работ:

  • выпаивать компоненты из электронных матриц;
  • ослаблять резьбовые соединения;
  • паять тугоплавкими составами крупные детали;
  • разогревать замерзшие трубы, краны и др.;
  • удалять старые декоративные покрытия;
  • поджигать даже влажные дрова;
  • разогревать термоусадочные элементы;
  • выполнять спайку схем, изготовлять ювелирные изделия и др.

Преимущества газового паяльника:

  • автономность — устройство не нужно подключать к сети;
  • широкая область применения при использовании разных насадок;
  • возможность регулировки температуры (только дорогие электроприборы имеют такую функцию);
  • разогрев за 10–30 секунд;
  • доступность источника энергии.

Но есть у устройства и недостатки. Работает паяльник довольно шумно. Сопло, насадки, а у некоторых моделей и корпус, нагреваются до высоких температур. Поэтому несоблюдение мер безопасности может привести к термическому ожогу.

Видео — Газовый паяльник из Китая с алиэкспресс

При покупке газового паяльника обращают внимание на такие особенности прибора:

  • наличие функции поджига и тип устройства;
  • регулировка уровня и типа пламени;
  • объем бачка, если выбирают модель со встроенным резервуаром, размещение — встроенный или внешний;
  • возможность применения сменных насадок, их заменяемость;
  • тип соединения, если используется внешний бак;
  • доступность фирменного топлива, если это предусмотрено конструкцией;
  • рабочая температура: для профессионального использования, для любительского достаточно 800–1200 °С;
  • возможность работы с пластиком (при необходимости);
  • прозрачность бачка — позволяет отслеживать остаток газа.

Внимание! В большинстве бюджетных моделей функция пьезо- или электрического поджига отсутствует. В таких гаджетах используются спички или зажигалки

Сравнительные характеристики газовых паяльников:

Видео — Выбор газового паяльника

Перед заправкой паяльник охлаждают, процедуру проводят в хорошо проветриваемом помещении. Устройство наполняют газом вдали от людей, источников огня, воспламенения.

Во время работы запрещается:

  • оставлять работающий гаджет без присмотра;
  • помещать на хранение не остывший паяльник;
  • работать рядом с легковоспламеняющимися веществами и материалами;
  • пользоваться прибором на открытом воздухе под прямыми солнечными лучами или в сильный ветер;
  • прикасаться к нагревающимся частям корпуса, жалу не остывшего устройства;
  • оставлять горелку включенной при длительных перерывах в работе;
  • направлять пламя в сторону людей;
  • использовать неисправный или протекающий аппарат;
  • прокалывать заправочный резервуар;
  • вдыхать газ и его испарения.

При работе нужно избегать нагревания заправочного бака. Нельзя допускать, чтобы корпус сильно нагревался.

При работе газовым паяльником нужно избегать нагревания заправочного бака

Важно! Многие мастера стремятся усовершенствовать конструкцию разных приборов. Производители крайне не рекомендуют апгрейд паяльника

Это может спровоцировать взрыв и привести к серьезным травмам.

При работе с паяльником рекомендуется пользоваться средствами индивидуальной защиты — очками, перчатками.

Хранят паяльник в хорошо проветриваемых помещениях.

Видео — Как пользоваться газовой горелкой

Гаджет представлен в широком ценовом диапазоне. Поэтому попробовать его в деле и сравнить с возможностями электропаяльника сможет каждый. Для новичка, выполняющего пайку лишь время от времени, будет достаточно простенького Stayer. А вот профессионалам понадобится более производительная и надежная техника — например, что-нибудь из линейки бренда Dremel.

Принцип действия

Конструктив основных моделей газовых паяльников состоит из следующих элементов:

  • резервуар для топлива;
  • газовая горелка с решеткой из керамики, встроенной в корпус;
  • рабочая насадка.

Рабочий процесс начинается при смешивании газа с окружающим кислородом. Запуск производится от встроенного пьезоэлемента или внешнего источника горения путем подачи пламени. При помощи регулирующей кнопки можно изменять интенсивность пламени, осуществляя регулировку рабочей температуры. Керамическая решетка с тонким слоем платины является катализатором, который следит за равномерным горением и нагреванием жала.

Основной плюс газовых приборов — в том, что устройство может работать автономно без каких-либо дополнительных элементов питания. Устройства позволяют паять детали разных габаритов в любых условиях. Такие приспособления применяют в тех местах, где доступ затруднен. При работе с электрическими паяльниками рабочая область ограничивается длиной кабеля и зависит от наличия электрической сети.

Во многих моделях есть блокировка для защиты устройства от самопроизвольного включения. Время нагрева — до 450-2000°С — от 15 до 30 сек. Приборы могут работать в нескольких режимах:

  1. Пайка горячим жалом с применением соединительного материала.
  2. Режим горелки (термообработка поверхностей деталей при помощи пламени).
  3. Пайка воздухом, осуществляемая узконаправленным потоком газа.

Огромный ассортимент имеющихся газовых паяльников порой вызывает сложность при подборе подходящего инструмента. Поэтому надо учитывать, какие цели и задачи будут ставиться перед приспособлением

Выбирая нужное приспособление для пайки или резки, нужно заострить внимание на некоторых параметрах:

  1. Максимальная температура. Область применения прибора зависит от температурного диапазона. Для бытовых целей подойдёт любая модель, способная нагреваться до 1000-1500°С. Профессиональное оборудование раскаляется до 2000°С.
  2.  Наличие регулятора уровня пламени позволяет подобрать нужную температуру и интенсивность горения.
  3. Тип пламени. Паяльники подразделяются на устройства, имеющие вихревой пламенный поток, карандашное пламя, многоцелевое пламя. Первый тип находит применение в том случае, если есть необходимость в сильном нагреве поверхности. Второй пригодится для точечной концентрации тепла. Устройства с многоцелевым пламенем используют в такой ситуации,когда не нужно слишком нагревать объект.
  4. От объема бачка с горючим зависит ресурс работы устройства. Чем меньше емкость, тем чаще потребуется дозаправка.
  5. Тип розжига. Модели могут оснащаться пьезоэлементами, они удобнее тех, запуск которых производится от внешнего источника огня. В полевых условиях, например, при отсутствии под рукой зажигалки или спичек, такой прибор превращается в бесполезную вещь.

В зависимости от выполняемых функций и частоты применения устройства можно поделить на следующие основные группы: профессиональные, стационарные, бытовые (многоцелевые с различными насадками).

Работы по улучшению регулировки пламени

Горелки с регулировкой силы пламени Чтобы обеспечить нормальную работу нашей горелки, необходимо оборудовать ее рассекателем и краном. Подходящее место для монтирования крана возле ручки, выше на 2–4 см. Но его можно устанавливать и на подводящей трубке. Подойдет кран от горелки отслужившего свой срок автогена или его другой аналог. Он стационарно закрепляется на трубке резьбовым соединением. Для уплотнения соединения используйте ФУМ-ленту.

Рассекатель будет установлен на трубу с форсункой. Его тоже нужно сделать из латуни Ø 15 мм. Наиболее оптимальный вариант – цилиндрическая деталь с отверстием для трубки с форсункой. Если таковой нет, сделайте следующее:

  1. Возьмите латунную трубу Ø 35 мм и отрежьте кусок 100–150 мм.
  2. Отступив от конца, маркером наметьте 3–5 точек ровно отдаленных друг от друга.
  3. Просверлите в ней отверстия 8–10 мм сверлом и болгаркой сделайте к ним ровные пропилы.
  4. Теперь можно подогнуть все к центру и приварить к трубке горелки.

Устройство форсунки горелки

Чтобы правильно закрепить рассекатель, его нужно разместить так, чтобы форсунка выступала на 2–3 мм от места соединения. Благодаря такому приспособлению можно добиться двух целей: защитить пламя от сильного ветра и обеспечить ему поток кислорода, который необходим для более устойчивого и сильного пламени.

Все места сварки можно сгладить при помощи болгарки. Тогда ваша самодельная горелка будет выглядеть более солидно. На этом все. Теперь остается только подвести газ и использовать горелку по назначению.

Belsis 150 Вт

Belsis – российский бренд, но производится паяльник в Китае. Он очень простой в конструкции и использовании. Аппарат довольно мощный – 150 Вт и разогревается до 450 градусов. К сожалению, регулировать настройки нельзя. Агрегат часто эксплуатируется на предприятиях и, иногда, дома. До максимальной температуры девайс разогревается за три минуты. Пластиковая рукоятка довольно тонкая и за неё легко держаться даже пальцами.

Белсис недорогой и справляется со своими задачами. Имеет хорошую эргономику и приятный дизайн. В остальном, он ничем не выделяется среди конкурентов, скорее даже проигрывает во многих аспектах.

Используется аппарат исключительно для мелких работ. Мощность почти не ощущается. Прибор очень долго разогревается.

Часто задаваемые вопросы

Взрывоопасны ли газовые паяльники?Газовые паяльники не относятся к взрывоопасным устройствам, однако при работе с ними необходимо соблюдать технику безопасности. Не следует направлять пламя горелки на легковоспламеняющиеся предметы. В случае утечки газа из прибора необходимо хорошо проветрить помещение.

Каким газом можно заправлять газовый паяльник? Перед тем как заправить газовый паяльник, необходимо изучить инструкцию по эксплуатации от производителя, в которой указывается газ, используемый при работе прибора (пропан или бутан). В большинстве случаев для этой цели подходят баллоны для заправки обычных зажигалок.

Бюджетные бытовые модели с насадками

Модели этой категории всегда должны быть в арсенале домашнего мастера. Газовые паяльники, как правило, имеют целый набор дополнительных насадок. Благодаря такому ассортименту дополнительных приспособлений приборы применяются достаточно широко. Основное назначение — ремонтные работы. Инструментам не требуется дополнительный источник для розжига. Они практичны и компактны.

В комплект бюджетного паяльника входят три вида наконечников, которые выполнены из нержавеющей стали (жало, фен и резак). Инструмент быстро разогревается, рабочая температура регулируется от 450 до 1300°С, поверхность корпуса нескользящая. Такая текстура очень удобна: инструмент не выпадет из руки. На упаковке содержится информация о безопасных приемах работы.

  • универсальность;
  • надёжность;
  • невысокая стоимость.
  • нет пьезорозжига;
  • не регулируется уровень пламени.

Бюджетный паяльник имеет встроенный пьезоэлемент и предназначен для выполнения точечных работ с различными материалами (пластик, металл, дерево). Стоимость аппарата не высокая. На корпусе паяльника расположена кнопка фиксации тонкого карандашного пламени и регулятор интенсивности. В качестве горючего рекомендуется использовать бутан. T нагрева max – 1200°С, длина жала составляет 15 мм. Отсутствие дополнительных насадок снижает универсальность.

  • пьезорозжиг;
  • низкая цена.

Удобное приспособление подходит для выполнения сварки, пайки, горячей резки и термоусадки. Газовый паяльник используют в работе авторемонтники, ювелиры. Время работы полностью заправленного инструмента составляет от 1 до 1,5 часов. Розжиг производится встроенным пьезоэлементом. Карандашный тип пламени вполне подходит для бытовых работ. В комплект входит дополнительный набор насадок, баллончик с газом, гаечный ключ для смены приспособлений, припой, губка для очистки.

  • пьезорозжиг;
  • универсальность;
  • низкая стоимость.

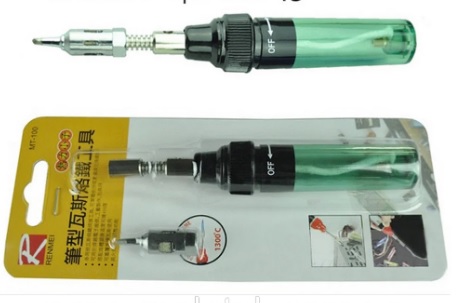

Внешне компактный приборчик похож на обычную шариковую ручку. Рабочая часть паяльника прикрывается колпачком. Устройство очень мобильное, здесь все продумано для пайки в походных условиях. Скромный пластиковый корпус не имеет ничего лишнего. Имеется рычаг включения и регулятор пламени. Существенный минус — отсутствие пьезорозжига. Количество насадок минимально (жало и фен).

Устройство удобно в работе и простое в понимании рядового обывателя, отлично ведет себя в самых разных условиях. Лояльная цена при хорошем качестве — чего еще можно ожидать от бытового инструмента.

  • хорошее качество;
  • простота обслуживания;
  • низкая цена.

DIHAKI GAS SOLDERING IRON GUN

Компактный и недорогой газовый паяльник не мог не попасть в данный рейтинг, и это благодаря тому, что он очень удобен в работе. Один из лучших карманных инструментов на все случаи жизни имеет небольшие габариты, ему всегда найдется место в арсенале домашнего мастера. Размеры и форма не многим отличаются от шариковой ручки. Металлический корпус не греется во время работы. Небольшой резервуарчик для газа имеет объем 7 мл. Температурного диапазона хватает для выполнения различных задач и работы с различными припоями. На корпусе расположен регулятор пламени. Немного осложняет работу тот факт, что нет функции контроля остатка газа, поэтому нужно визуально следить за расходом горючего. Отсутствие пьезорозжига тоже многих слегка огорчает, но это снижает стоимость модели, поэтому инструмент может понравиться экономным хозяевам, имеющим под рукой другие источники огня. Прибор выполняет паяльные работы, резку патрубков из полипропилена, подогрев металлических деталей для устранения коррозии, работа по дереву (выжигание). Паяльник достаточно долговечен, если работать с ним по инструкции.

DIHAKI GAS SOLDERING IRON GUN

  • надежность;
  • компактность;
  • долговечность;
  • низкая цена.

Отличие этого варианта заключается в удачном сочетании цены и качества. Компактный корпус прекрасно ложится в руку. Есть кнопка регулирования подачи газа. Для работы используется газ, предназначенный для газовых горелок и зажигалок. Паяльник легко заправляется. Вместимость бачка — 12 мл. Этого количества достаточна на один час работы. Воспламеняется прибор от внешнего источника. Качественный корпус выполнен из металла и пластика. Кроме жала устройство укомплектовано несколькими насадками (горелка, фен, резка). Медленное остывание насадок при необходимости замены иногда снижает скорость работ. Расход горючего визуально не контролируется, так как емкость для газа непрозрачная, и это существенный минус модели. Несмотря на некоторые недостатки, пользователи отзываются об этом инструменте положительно.

  • надежность;
  • универсальность;
  • качество.

Химические способы пайки

Сегодня для пайки существуют специальные паяльные пасты, которые дают возможность паять вообще без паяльника. В составе паяльной пасты содержатся все необходимые компоненты, в частности, флюс с припоем. Поэтому после нанесения паяльной пасты на деталь, последнюю необходимо лишь хорошо нагреть, чтобы расплавить тем самым припой.

В качестве источника нагрева можно использовать строительный фен, газовую горелку и другие приспособления. Когда припой расплавится, он заполнит собой все имеющиеся пустоты между заготовками, и они будут запаяны. Использование паяльных паст является очень удобным вариантом в ряде случаев.

Следует заметить, что паяльные пасты бывают разные – водосмывные и безотмывочные. Водосмывные пасты в своём составе помимо припоя с флюсом также содержат активные вещества, которые могут привести к возникновению коррозии. Поэтому при использовании таких паяльных паст их следы необходимо обязательно удалять с деталей.

Паяльные пасты позволяют легко осуществить поверхностный монтаж. После нагревания паяльная паста легко растекается и заполняет собой даже самые труднодоступные места. Такой вариант пайки можно смело практиковать без использования электрического паяльника.

Модельный ряд газовых паяльников и технические характеристики

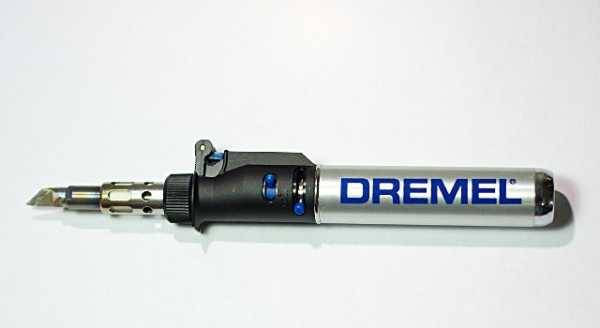

Газовый паяльник Dremel Versatip 2000 – одна из самых популярных и востребованных моделей в серии. Он служит как для обыкновенной, так и для высокотемпературной пайки, благодаря наличию специальных насадок. В комплекте их 6. Инструмент может устанавливаться на несколько температурных режимов. Он удобный в использовании. Для хранения всех материалов в комплекте поставляется жестяной кейс.

Технические характеристики газового паяльника Dremel 2000 Versatip:

  • Тип воспламенения: пьезо.
  • Время горения: 30 минут – 1 час.
  • Габариты: 335 х 175 х 55 мм.
  • Масса: 135 г.

Газовый паяльник Dremel Versatip 2200 – это безопасный инструмент для работы с открытым пламенем. Они идет с паяльной насадкой и катализатором. Это многофункциональный вариант в серии. Паяльник не отличается мобильностью, поэтому больше подходит для использования специалистами в собственной мастерской. Работает техника также на сжиженном бутане и быстро разогревается, но во многом отличается по внешнему виду от предыдущей модели:

  • Тип воспламенения: пьезо.
  • Время горения: 75 минут – 1,5 часа.
  • Габариты: 295 х 180 х 55 мм.
  • Температура: 1200 градусов Цельсия.
  • Емкость для газа: 42 мл.

Dremel Versatip Xmas 2013 – газовый паяльник, основной специализацией которого стало тиснение. В комплекте идут специальные краски, пудра и карандаш. Это касается заготовок и прочих аксессуаров. Остальные функции тут также доступны. Модель уступает по мощности остальным аналогам, но для заложенных в нее целей применения этого вполне достаточно:

  • Тип воспламенения: пьезо.
  • Расход ресурсов: 12 г/час.
  • Время горения: 30 минут – 1 час.
  • Габариты: 287 х 179 х 67 мм.
  • Масса: 135 г.

Dremel Versatip 2000 Hobby – это прямой аналог газового паяльника Dremel Versatip 2000, который обладает более простой комплектацией. Во многом параметры и рабочие характеристики данных моделей схожи:

  • Тип воспламенения: пьезо.
  • Время горения: 30 минут – 1 час.
  • Габариты: 335 х 175 х 55 мм.
  • Масса: 135 г.

Dremel VersaFlame – техника для безопасной работы с открытым пламенем. В комплекте идут катализатор и насадка для пайки. Модель обладает большим количеством функций. Газовая паяльная станция предназначена по большей части для стационарной работы. В качестве топлива используется сжиженный бутан. Модель быстро разогревается. Характеристики:

  • Тип воспламенения: пьезо.
  • Время горения: 75 минут – 1,5 часа.
  • Габариты: 295 х 180 х 55 мм.
  • Температура: 1200 градусов Цельсия.
  • Масса: 227 г.
  • Емкость для газа: 42 мл.

Инструкция по эксплуатации

Не разрешается применять устройство вблизи с предметами, которые легко воспламеняются. Использовать газовый паяльник следует только в помещениях с хорошей вентиляцией. Запрещается прикасаться к факелу и насадкам, так как высокая температура приведет к появлению ожога. Не стоит допускать ударов и падения, так как это может навредить паяльнику.

При необходимости замены жала нужно убедиться, что оно не находится под высокой температурой. Насадка легко снимается, а на ее место ставится другая, но делать это лучше при отключенном устройстве. Перед запуском нужно сначала пустить газ на несколько секунд, а затем поджечь его.

Заключение

Компания «Дремель» предлагает разнообразие паяльников для профессиональной деятельности. Несмотря на имеющиеся недостатки, они становятся наиболее оптимальным выбором для повседневных задач. При умелом и аккуратном обращении техника прослужит длительный срок. В модельном ряду есть свои востребованные варианты, например, газовый паяльник Dremel 2000 Versatip. Они становятся оптимальным решением как для профессионалов, так и для тех, кто занимается пайкой в домашних условиях. Стоимость такого оборудования выше, чем у конкурентов, но она вполне окупается его качеством.

Топ — 7 газовых паяльников для домашнего пользования

Dremel VersaTip (2000-6) Hobby

Мне нравитсяНе нравится

Тип подачи газазаправляемая ёмкость
Какой газбутан
Ёмкость для газа17 мл
Макс. температура жала550°C
Макс. температура горячего воздуха680°C
Макс. температура пламени1200°C
Макс. время непрерывной работы90 мин
Функциипьезоподжиг, регулятор уровня пламени, блокиратор от детей, три режима работы
Количество насадок6 шт.
КомплектацияDremel VersaTip, паяльная насадка, режущий нож, нож для горячей резки, плоская широкая нагревательная насадка, отражатель, насадка для горячего воздуха, паяльная насадка с голубым острием, губка + коробочка, инструкция по эксплуатации, жестяной чемодан для хранения
Габариты (Ш х Д)25 х 190 мм
Вес135 г

Плюсы и минусы

неплохое качество
мобильность
многофункциональность
хорошая комплектация
регулировка температуры

нет отсекателя пламени
при интенсивной работе быстро сгорают насадки

КАЛИБР ГУБ-130

Мне нравитсяНе нравится

Тип подачизаправляемая ёмкость
Какой газбутан
ПьезоподжигНет
Регулятор уровня пламениДа
Количество насадок2 шт.

Плюсы и минусы

небольшая цена
регулировка температуры жала паяльника

при длительной работе возможен перегрев
нет поджига
плохая комплектация

Sparta 914125

Мне нравитсяНе нравится

Тип подачизаправляемая ёмкость
Какой газбутан
Макс. температура пламени1300°C
ПьезоподжигНет
Регулятор уровня пламениДа
Количество насадок2 шт.
Габариты (Ш х Д)100 х 195 мм
Вес0.08 кг

Плюсы и минусы

небольшая цена
компактная
заправляется от обычного баллончика для зажигалок

перегревается при длительном использовании

Kraftool 55503-H10

Мне нравитсяНе нравится

Тип подачизаправляемая ёмкость
Какой газпропан-бутан
Макс. температура пламени1300°C
Макс. температура жала450°C
Макс. время непрерывной работы90 мин
ПьезоподжигДа
Регулятор уровня пламениДа
Комплектациякейс, горелка, насадки — 7 шт., защитный колпачек, припой, губка для чистки жал
Габариты (Ш х Д)145 х 315 мм
Вес0.44 кг

Плюсы и минусы

хорошая комплектация
неплохое качество
удобный рычажок для подачи газа
подходит для сложных и точных работ

существенных минусов нет

REXANT 12-0185

Мне нравитсяНе нравится

Тип подачизаправляемая ёмкость, объём 15 мл
Какой газсмешанный газ
Макс. температура пламени500°C
Макс. температура жала400°C
Макс. время непрерывной работы90 мин
Тип пламеникарандашное
Регулятор уровня пламениДа
Количество насадок2 шт.
Габариты (Ш х Д)80 х 198 мм
Вес0.11 кг

Плюсы и минусы

компактность
быстро нагревается

съёмное сопло люфтит
нет пьзоподжига

КВТ XZ-1

Мне нравитсяНе нравится

Тип подачизаправляемая ёмкость, объём 20 мл
Какой газбутан
Макс. температура пламени1300°C
Макс. температура жала580°C
Макс. время непрерывной работы120 мин
Функциирегулятор уровня пламени, пьезоподжиг, футляр в комплекте
комплектациязащитный колпачок, рефлектор, припой и губка для снятия припоя
Количество насадок4 шт.
Габариты (Ш х Д х В)28 х 210 х 28 мм
Вес120 г

Плюсы и минусы

пьезоэлектрическая система зажигания
работает в трех режимах: паяльник, газовая горелка, фен для термоусадки
регулятор подачи газа
ёмкость баллона 50 мл

неудобная выдвижная хлипкая подставка
требуется высокоочищенный бутан (заправка смесью бутана, с пропаном и изобутаном, забивается форсунка)

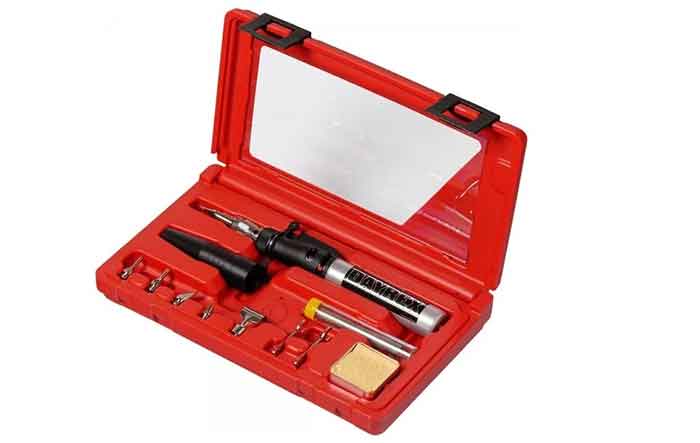

DAYREX DR-24

Мне нравитсяНе нравится

Тип подачизаправляемая ёмкость
Какой газпропан-бутан
Макс. температура пламени1250°C
Макс. температура жала500°C
Макс. время непрерывной работы90 мин
Функциирегулятор уровня пламени, пьезоподжиг, футляр в комплекте
комплектацияголовка для сменных наконечников, защитный кожух, головка для пайки, губка для очистки от припоя, гаечный ключ 7 мм, гаечный ключ 8 мм, горячий нож, выдувная трубка, отражатель, диагональный наконечник 3 мм, диагональный резец 3,5 мм
Количество насадок6 шт.
Габариты (Ш х Д х В)50 х 160 х 280 мм
Вес93 г

Плюсы и минусы

неплохое качество
отсутствие нагара
регулировка пламени
высокий рабочий ресурс

существенных минусов нет, если не считать цену

Итоговая таблица рейтинга

Dremel VersaTip

КАЛИБР ГУБ-130

Sparta 914125

Kraftool 55503-H10

REXANT 12-0185

КВТ XZ-1

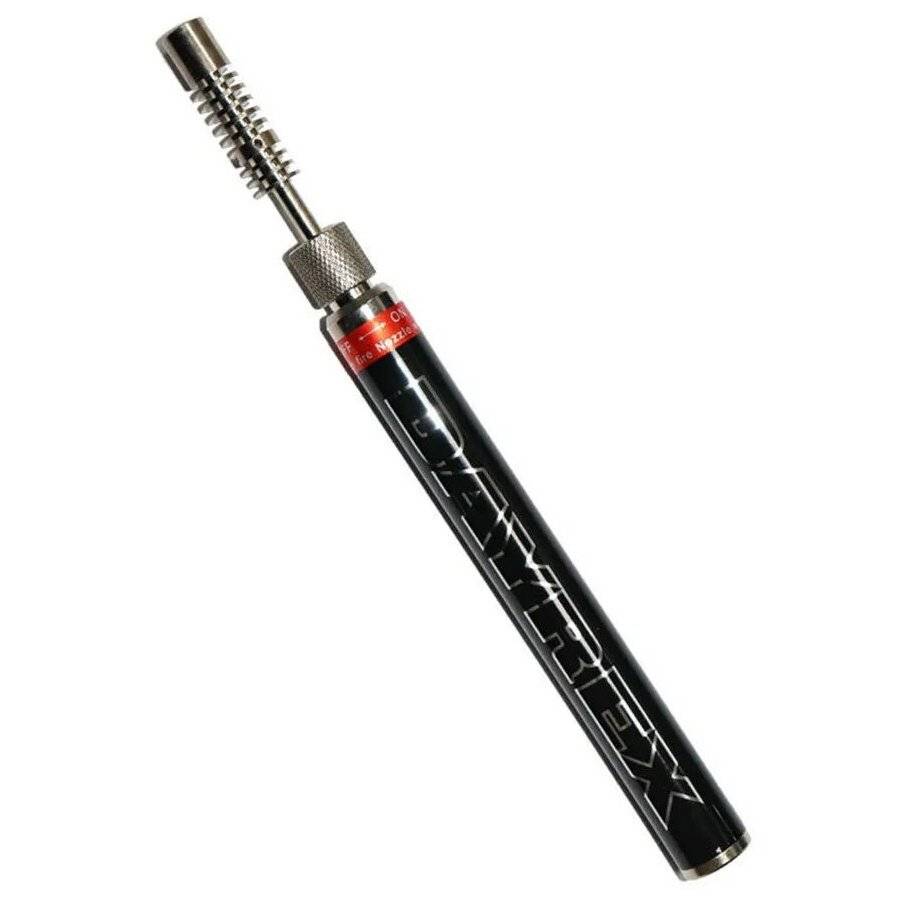

DAYREX DR-24

МЕГЕОН 00100

Портативный паяльник являет собой миниатюрный прибор с USB интерфейсом. Гибкая система настроек позволяет удобно использовать модель. OLED-дисплей дает возможность контролировать рабочие моменты визуально. Основные характеристики:

  • напряжение – 19 В;
  • мощность – 50 Вт;
  • температура нагрева – 100-400 градусов.

Медное жало имеет защитное покрытие.

Благодаря USB интерфейсу есть возможность подключаться к компьютеру и производить настройку. МЕГЕОН имеет хороший функционал с небольшими размерами и весом. Прибор оснащен спящим режимом и быстро разогревается.

Прибор быстрый в разрядке. Иногда бывает проседание мощности (все-таки работа не от сети). Цена великовата для него, несмотря даже на его особенности.

Достоинства и недостатки инструмента

Но как у любого прибора, газовый паяльник не лишен положительных и отрицательных сторон

Поэтому перед покупкой важно ознакомиться с ними. Представленные плюсы и минусы относятся ко всем моделям, даже к изделиям из премиум-класса. Достоинства:

Достоинства:

  • Нагрев происходит за полминуты, что позволяет быстрее выполнять работы;
  • Не требуется подключение к электрической сети;
  • Качественная пайка;
  • Небольшие размеры изделия;
  • Простая транспортировка;
  • Не требует открытого источника огня для включения;
  • Может нагревать поверхность до 2000 градусов;
  • Регулировка осуществляется посредством нажатия одной клавиши;
  • Небольшая цена.

Недостатки:

  • Трудно найти запасные части на случай непредвиденной поломки;
  • Заправка не совсем удобная;
  • Топливный канал не отличается качественным исполнением, поэтому не исключаются утечки;
  • Во время работы издается много шума;
  • В дешевых моделях случаются проблемы с розжигом.

Уменьшение минимальной мощности для комфортной пайки

Изначально паяльная насадка на минимуме жарит 450-500 градусов, что сразу окисляет припой. Паять при такой температуре полупроводники и микросхемы не рекомендуется.

Для регулировки нужно снять синюю пипку на регуляторе мощности. Под пипкой будет шлиц под отвертку. Если повернуть шлиц, то можно изменять положение регулировочного кольца относительно клапана.

Уменьшаем подачу газа на минимуме:

  1. Устанавливаем регулятор на минимум.
  2. Откручиваем шлиц.
  3. Поворачиваем регулятор на максимум.
  4. Закручиваем шлиц.
  5. Аккуратно поворачиваем регулятор в сторону минимума пока он не перестанет поворачиваться – клапан закрыт. Поворачиваем регулятор на пару миллиметров в сторону максимума.
  6. Откручиваем шлиц.
  7. Поворачиваем кольцо в минимальное положение.
  8. Закручиваем шлиц.

Плюсы такой настройки:

  1. Жало не так быстро обгорает. При 450-500 градусов жало обгорит очень быстро.
  2. При пайке припой не окисляется.
  3. Уменьшается расход газа.
  4. Паяльник меньше шумит.
  5. Из сопла на насадке не дует зверский поток горячего воздуха, отпаивая все вокруг.
  1. При минимальном положении регулятора мощности в режиме горелки пламя не горит. По-моему, это не проблема.

Читать также: Самодельная рама для минитрактора

Что это такое?

Человек, хоть раз видевший работу газосварочного аппарата вполне может представить устройство газового паяльника. Данный инструмент состоит из трех частей:

  1. Бак для заполнения газом;
  2. Кнопка регулировки пламени;
  3. Соединитель.

На самом деле, конструкция немного сложнее, но если вы не планируете менять сопло или воздухозаборник, а этого делать не стоит, то и разбирать паяльник вам не придется. Главное преимущество заключается в возможности применять различные по форме и назначению жала. Заменить рабочее жало можно в течение нескольких секунд, если оно остыло до приемлемой температуры.

Газовый паяльник Dremel VersaTip

11Янв/1211

Прикупил себе на новый год вот такой газовый паяльник от Dremel:

Смысл в газовом паяльнике в том, что он может работать вдали от розетки: что-то припаять в машине, на катере, авиамодели, антенне на крыше. С помощью насадки для горячего воздуха удобно усаживать термоусадку (которая в некоторых случаях гораздо эстетичнее синей изоленты). Еще им можно отогревать зимой замки и разжигать костер в режиме газовой горелки.

Взял именно Dremel, потому что пользуюсь их Dremel 300 и доволен качеством и надежностью, плюс стоимость вполне адекватная (брал на Ozon.Ru за 1485 руб, в ОБИ он стоил 1999 руб).

В конце заметки буду коллекционировать ссылки на обзоры других газовых паяльников.

Упаковка

Целлулозная губка в жестяной баночке нужна, чтобы вытирать с жала припой. Перед использованием её нужно намочить водой и немного отжать – она разбухнет. Не нужно вытирать паяльник об сухую губку!

Пустая жестяная баночка нужна, чтобы складывать остывающие насадки. Снять горячие насадки можно при помощи гаечных ключей.

Насадки

Слева-направо:

  1. Отражатель.
  2. Насадка для горячего воздуха.
  3. Паяльная насадка.
  4. Режущий нож.
  5. Нож для горячей резки.
  6. Каталитическая насадка. К ней привинчиваются другие насадки (кроме отражателя и широкой нагревательной насадки).
  7. Плоская широкая нагревательная насадка.

Уменьшение минимальной мощности для комфортной пайки

Изначально паяльная насадка на минимуме жарит 450-500 градусов, что сразу окисляет припой. Паять при такой температуре полупроводники и микросхемы не рекомендуется.

Для регулировки нужно снять синюю пипку на регуляторе мощности. Под пипкой будет шлиц под отвертку. Если повернуть шлиц, то можно изменять положение регулировочного кольца относительно клапана.

Уменьшаем подачу газа на минимуме:

  1. Устанавливаем регулятор на минимум.
  2. Откручиваем шлиц.
  3. Поворачиваем регулятор на максимум.
  4. Закручиваем шлиц.
  5. Аккуратно поворачиваем регулятор в сторону минимума пока он не перестанет поворачиваться – клапан закрыт. Поворачиваем регулятор на пару миллиметров в сторону максимума.
  6. Откручиваем шлиц.
  7. Поворачиваем кольцо в минимальное положение.
  8. Закручиваем шлиц.

Плюсы такой настройки:

  1. Жало не так быстро обгорает. При 450-500 градусов жало обгорит очень быстро.
  2. При пайке припой не окисляется.
  3. Уменьшается расход газа.
  4. Паяльник меньше шумит.
  5. Из сопла на насадке не дует зверский поток горячего воздуха, отпаивая все вокруг.

Минусы:

  1. При минимальном положении регулятора мощности в режиме горелки пламя не горит. По-моему, это не проблема.

Использование

Попробовал паять подачей припоя – вполне удобно. Припой из комплекта паяется нормально, но после остывания пайка сразу становится матовой. С другим припоем такого не наблюдается.

Заправка

Покупать дешевый китайский газ для зажигалок не хотелось.

Пока использую газ Kovea для газовых горелок:

Состав 70% бутан + 30% пропан, а Dremel VersaTip рассчитан на 100% бутан. То есть использовать такой газ не совсем правильно (но точно лучше, чем дешевый газ, от которого быстро забьется сопло и паяльник выйдет из строя).

Какую делать?

Перед тем как приступить к изготовлению, выберем подходящий тип горелки из следующего перечня:

  1. атмосферные инжекционные;
  2. эжекционные;
  3. с наддувом.

Второй и третий тип более сложен для изготовления. А чтобы организовать наддув понадобится сжатый воздух либо кислород, а значит компрессор либо еще один баллон.

Проще всего для самостоятельного исполнения будет первый тип, именно его стоит предпочесть.

Управление процессом атмосферной горелки происходит регулировочным вентилем. Поэтому от того, какой подвернется, во многом зависит выбор типа, а также модели самого устройства.

Нужно помнить, что горение того или иного газа зависит от диаметра отверстия жиклера. Водородный жиклер имеет его несколько меньше, пропановый — больше.

Конструкции, схемы, чертежи, технология сборки

В первую очередь понадобится чертеж будущего устройства, эскиз или схема горелки, с размерами.

Найти готовый несложно с помощью интернета. Если вы представляете общие принципы работы устройства, владеете методикой его расчета, разработать проект можно самостоятельно.

Как простой вариант — использовать вентиль от баллона из-под пропана или кислорода, известный как модель ВК-74 (см. схему).

К боковой резьбе вытачивают штуцер, который одновременно будет служить рукоятью. Можно использовать подходящую по размеру трубу. На одной ее стороне нарезать внутреннюю резьбу, с другой сделать хвостовик для надевания газового шланга.

На ту резьбу, которой он крепится к баллону, навинчиваем заглушку. В ее торце сверлим отверстие, нарезаем резьбу под жиклер. К заглушке на стальных спицах привариваем сопло, которое одновременно послужит инжекторной камерой.

Еще проще, если вам попадется старый ацетиленовый резак или бензорез. По сути, это готовая горелка. Достаточно убрать, чтобы не мешали, части связанные с подачей кислорода, газовое сопло заменить жиклером, закрепить над ним инжекторную камеру-сопло.

Совсем крохотную газовую горелку можно изготовить из штуцера для накачки баскетбольных мячей, иголки шприца и парочки капельниц, или как их называют медицинских «систем» капельного введения лекарств. Работать самоделка может даже от баллончика для заправки зажигалок.

Регулировочные роликовые зажимы исполнят роль вентилей.

Правда, к этому устройству нам понадобится принудительная подача воздуха, для инжекции атмосферного воздуха диаметр сопла слишком маленький. С этой целью можно использовать компрессор аквариума, либо старого холодильника.

Сферы применения

Применение газовой горелки весьма обширно:

  1. Горелка применяется для пайки проводки или различных кабелей, ремонта крупной электроники. Пайка алюминия газовой горелкой проводится достаточно часто, что связано с низкой температурой плавления этого материала.
  2. Применяется устройство для ремонта различных конструктивных элементов автомобиля. Примером можно назвать случай, когда повреждается радиатор, изготавливаемый из плавкого сплава. За счет воздействия высокой температуры течь можно устранить.
  3. Пайка медных трубок может проходить при применении газовой горелки. Выполняются ремонтные работы. Устройство применяется и во время монтажа различных конструкций, к примеру, для отпуска металла.
  4. Некоторые сплавы обладают повышенной плавкостью. Соединение металлов, к примеру, меди может проходить с применением горелки. Достаточно провести разогрев металлов и соединить их механическим способом. После остывания материала может получиться качественное соединение.
  5. Устройство может применяться в случае, когда нужно провести время на природе в зимний период. Использовать ее можно для того, чтобы разогреть костер или опалить дичь, разогреть инструменты или выполнить другую работу.

Пайка ацетиленовой горелкой

Несмотря на достаточно большое распространение горелки, в большинстве случаев она применяется для пайки различных сплавов. К примеру, пайка латунью проводится с применением газовой горелки. Стоит учитывать, что существует достаточно большое количество разновидностей устройства, каждая обладает своими определенными особенностями.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
