Переносные газоанализаторы. Оперативное определение газовой смеси

Типы газоанализаторов по принципу действия

1. Приборы, действие которых основано на физических методах анализа, включающих вспомогательные химические реакции. При помощи таких газоанализаторов определяют изменение объёма или давления газовой смеси в результате химических реакций её отдельных компонентов.

2. Приборы, действие которых основано на физических методах анализа, включающих вспомогательные физико-химические процессы (термохимические, электрохимические, фотоколориметрические и др.). Термохимические основаны на измерении теплового эффекта реакции каталитического окисления (горения) газа. Электрохимические позволяют определять концентрацию газа в смеси по значению электрической проводимости электролита, поглотившего этот газ. Фотоколориметрические основаны на изменении цвета определённых веществ, при их реакции с анализируемым компонентом газовой смеси.

3. Приборы, действие которых основано на чисто физических методах анализа (термокондуктометрические, термомагнитные, оптические и др.). Термокондуктометрические основаны на измерении теплопроводности газов. Термомагнитные газоанализаторы применяют главным образом для определения концентрации кислорода, обладающего большой магнитной восприимчивостью. Оптические газоанализаторы основаны на измерении оптической плотности, спектров поглощения или спектров испускания газовой смеси.

Газоанализаторы можно разделить на несколько типов в зависимости от выполняемых задач – это газоанализаторы горения, газоанализаторы для определения параметров рабочей зоны, газоанализаторы для контроля за технологическими процессами и выбросами, газоанализаторы для очистки и анализа воды и т.п., так же они делятся по конструктивному исполнению на портативные, переносные и стационарные, по количеству измеряемых компонентов (может быть измерение какого-то одного вещества или нескольких), по количеству каналов измерения (одноканальные и многоканальные), по функциональным возможностям (индикаторы, сигнализаторы, газоанализаторы).

Газовые анализаторы горения предназначены для наладки и контроля котлов, печей, газовых турбин, горелок и других топливосжигающих установок. Позволяют также проводить мониторинг выбросов углеводородов, оксидов углерода, азота, серы.

Газоанализаторы (газосигнализаторы, детекторы газов) для контроля параметров воздуха рабочей зоны. Отслеживают наличие опасных газов и паров в рабочей зоне, в помещении, шахтах, колодцах, коллекторах.

Газоанализаторы стационарные – предназначены для контроля состава газа при технологических измерениях и контроля выбросов в металлургии, энергетики, нефтехимии, цементной промышленности. Газоанализаторы измеряют содержание кислорода, оксиды азота и серы, фреона, водорода, метана и других веществ.

Виды анализаторов по принципу действия

Для различных моделей характерен и различный принцип работы, в зависимости от которого выделяют следующие виды газовых анализаторов:

1. Термические приборы, реагирующие на теплопроводность газовой смеси. Такие анализаторы определяют скорость передачи температуры в газовой среде.
2. Существуют модели пневматического типа. Такие датчики определяют вязкость воздушной смеси в пределах одного помещения. Отличительной особенностью прибора является отсутствие электрических частей, что позволяет применять индикатор в помещениях с взрывоопасными газами.
3. Широко известны магнитные конструкции, применяемые для определения количества кислорода в воздухе или исследуемой газовой смеси. Очень часто подобные устройства применяются в СТО для исследования эффективности сгорания топлива по финишному содержанию кислорода в выхлопном газе.
4. Также следует выделить инфракрасные модели газовых анализаторов. Такие индикаторы облучают исследуемую смесь ИФ лучами, а сенситивные датчики определяют уровень поглощения молекулами фотонов света. Все анализаторы подобного типа имею очень прочный корпус, защищающий индикатор от взрыва. По этой причине инфракрасные анализаторы часто используют на опасных технических и химических объектах.
5. На практике может применяться ионизационный анализатор. Датчик подобного типа определяет теплопроводность газовой среды и уровень ионизированных газов. Нарушение теплопроводности сразу же отображается и фиксируется датчиками. Однако, работу с такими приборами следует проводить в безопасных помещениях, без риска воспламенения.
6. По аналогичному с инфракрасным датчиком принципу работает анализатор на основе ультрафиолетового излучения.

Клапаны бытовых детекторов газа

Если на кухне есть вытяжка, включающаяся по сигналу прибора, то безопасность в помещении во многом обеспечивает отсекающий клапан. Он работает по электромагнитному принципу. Он мгновенно пресекает поступление горючего по сигналу прибора.

Есть таких виды клапанов:

1. По диаметру трубы, проводящей газ.
2. Электрические.
3. Имеющие, допустимое давление.

Их виды по конструкции таковы:

1. Нормально-открытый. Он взводится ручным способом. Для его работы не требуется напряжение. Когда срабатывает детектор, следует электрический сигнал, и клапан закрывается. Обозначение клапана — «NA».
2. Нормально-закрытый. Его взведение аналогично. Но необходимо электричество. Он всегда работает под напряжением. По импульсу от устройства напряжение исчезает, происходит закрытие клапана.

Для бытовых задач оптимально использовать первый вид. Ведь при сбоях с электричеством его функциональность никак не пострадает.

Классификация газоанализаторов

Рассматриваемые в данной статьи приборы имеют множество модификаций и могут классифицироваться сразу по нескольким категориям.

По функционалу:

• Индикаторные – они способны выдавать качественную оценку газовой субстанции по наличию вещества, подлежащего контролю. Данные будут отображаться несколькими точечными индикаторами. Когда горят полностью все индикаторы – это означает, что контролируемых компонентов присутствует слишком много, а когда один – два – то это означает нормальный уровень. К этой же группе можно отнести и течеискатели – они оснащены специальными зондами (или же пробозаборниками), благодаря которым и выявляется место протечки в трубопроводе.
• Сигнализирующие – они имеют один или несколько сигналов по порогам. Их оптические индикаторные элементы срабатывают визуально или со звуком в случае, когда концентрация вредной смеси достигнет порогового показателя.
• Непосредственно газоанализаторы – они приспособлены выдавать оценку концентрации газовой смеси по ее массе или объему. Обычно дополняются еще и пороговым оборудованием, оснащенным цифровым/аналоговым сигналом или даже принтером.

По конструктивным особенностям:

• Стационарные образцы – габаритные и массивные, они предназначены для бесперебойной работы. Используются для осуществления контроля за рабочей территорией индустриального предприятия, регистрируют степень загазованности как в самом помещении, так и в окружающей среде. Данное оборудование направлено на исследование концентрации газов, и в особенности – их предельно допустимых значений. Обладают интегрированными пороговыми датчиками, которые при возникновении угрозы превышения пределов загазованности включают сирену, запускают автоматическую вентиляцию, закрывают специальный отсекающий клапан.
• Переносные образцы – чуть менее габаритные аппараты, которые легко транспортировать с одного объекта на другой и достаточно просто запустить в рабочем режиме. Применяются они в нефтегазовой индустрии, коммунальных отраслях, а также во время осуществления экологического контроля и при лабораторных исследованиях. В большинстве случаев ими пользуются органы МЧС, санитарного надзора, а также компании по монтажу и наладке систем кондиционирования, вентиляции и отопления. Отдельные модели применяются в гражданском строительстве подразделениями промышленной безопасности и охраны труда организаций.
• Портативные образцы – их отличает компактность и легкость. Используются они в сфере добычи, транспортировки, переработки нефти и газа, а также в водоканалах, тоннелях и колодцах. Их возможно встретить на АЗС и в других местах, где необходимо соблюсти персональную безопасность сотрудников. Также ими пользуются экологи на выездных работах во время проведения мониторингов состава воздуха в жилых зонах или на промышленных предприятиях. Данные аппараты оборудованы визуальной и звуковой сигнализацией, могут быть дополнены инфракрасным портом (или иными другими модулями для беспроводной передачи данных) в целях отправки результатов на «материнскую» станцию.

По количеству измеряемых компонентов:

• Промышленные узконаправленные (в конкретной отрасли) обычно приспособлены выявлять лишь один-два компонента;
• Автомобильные – в обязательном порядке четыре (но могут и больше);
• Профессиональные лабораторные модели могут определять до 50 компонентов.

Сравнительные характеристики газоаналитических приборов для контроля воздушной среды в колодцах, подвалах, цистернах

Характеристики	Значения
ОКА-92МТ	«Джин-Газ» ГСБ-3М-01	ТГС-3И	Комета-М	«Анкат-7664М»
Условная стоимость без НДС, рос. руб.	24410	31000 + 6000 (прибор + программа)	25430	27000	31000
Диапазон измеряемых концентраций контролируемых газов:
– CH4, об. %	0-0,5	0 – 5	0 – 5	0 – 5	0 – 5
– O2, об. %	0-30	0 – 30	0 – 30	0 – 30	0 – 30
– CO, мг/м³	0-100	0 – 100	0 – 100	0 – 300	0 – 200
Рабочий диапазон температуры, °C	от -40 до +50	от -30 до +40	от -20 до +40	от -35 до +50	от -20 до +45
Длительность непрерывной работы, ч	6 – 8	16	8	20	8
Пороги аварийной концентрации:
– CH4, об. %	0,5	0,5; 2	0,7; 1,75	0,5; 1	0,75; 1,75
– O2, об. %	18; 23	18	17,8; 19	18; 23	19; 23
– CO, мг/м³	20	80	20; 60	20; 100	20; 50
Световая и звуковая сигнализация о превышении порога	есть	есть	есть	есть	есть
Наличие цифровой индикации показаний	ЖКИ цифровой на один газ (остальные – по запросу кнопкой)	нет	ЖКИ без подсветки	ЖКИ цифровой на 3 газа с подсветкой	ЖКИ цифровой на 3 газа с подсветкой
Наличие памяти и выход на компьютер	нет	память 200 измерений с выходом RS-232 на ПК; распечатка превышений	нет	память 10 000 измерений, выход по RS-232 на ПК; распечатка всех данных и выборка превышений	память, среднее значение концентрации
Глубина пробоотбора, м	6; 30 (заказ)	7; 15 (заказ); максимум 50 м	3	7; 15 (заказ)	10
Метод пробоотбора	диффузионный с выносным зондом	диффузионный пробоотбор, выносной датчик с сенсорами на кабеле	принудительный от микронасоса в приборе; шланг длиной 3 метра	принудительный от микронасоса в приборе через шланг длиной 20 м с поплавковым зондом	принудительный от микронасоса в приборе
Уровень взрывозащиты	нет по умолчанию, 1ExibIIBT6	1ExdibIIBТ4	1ExibIICT6X	1ExdiaIICT4X	1ЕxibIICT6Х
Защита от механических воздействий	IP53	IP54	IP54	IP54	IP54
Габариты, мм	75×165 (датчик)	138×65×54 (датчик)	225×85×35	170×80×85	110×210×80
150×80×30 (пульт)	235×100×245 (пульт)
Масса, г	300 (датчик)	2100	600	700	1200
500 (пульт)
Время «жизни» сенсоров, лет:
– ТК (CH4)	2	3	5	3	3
– ЭХ (О2)	2	1	5	10	3
– ЭХ (CO)	2	1	5	10	3
Наличие связи с поверхностью	нет	кнопка на выносном датчике для тревоги	нет	нет	нет
Гарантия, месяцев	12	24	12	18	12
Срок службы приборов, лет	10	5	5	10	10
Стоимость ежегодного технического обслуживания, рос. руб. без НДС	880 – госповерка за канал; 1920 – замена сенсора	3300 – госповерка; 3900 – тех. обслуживание	нет данных	2500 – 3000	нет данных

Из рассмотренных шести приборов выделяют две группы по принципу действия: это приборы со спускаемым выносным зондом (Ока-92МТ и «Джин-Газ» ГСБ-3М-01) и приборы с принудительным забором пробы воздуха в прибор через шланг (Комета-3М, ТГС-3И и Анкат-7664М). Каждый метод измерений имеет свои недостатки и преимущества.

При использовании выносного датчика отсутствует необходимость включать электрический микронасос с большим энергопотреблением и значит, уменьшается вес и увеличивается время работы прибора на одной зарядке аккумулятора, да еще и, при необходимости, имеется связь с поверхностью (только у приборов «Джин-Газ» ГСБ-3М-01). Однако замеры на дне колодца сделать невозможно, если его глубина больше, чем длина электрического кабеля, соединяющего спускаемый датчик. Замена электрического кабель-тросса – очень ответственная процедура из-за необходимости герметизировать электрический разъем. При механическом повреждении кабеля происходит короткое замыкание, и прибор выходит из строя. К тому же в колодцах на дне часто находится вода и грязь, а для датчика-зонда попадание в воду приводит к выходу из строя. Заливание водой спускаемого датчика-зонда часто происходит, если зонд подвешивают на стенку колодца во время работы, а по стенам стекает конденсат влаги.

Когда при контроле воздуха используют шланг и забирают пробу на анализ в прибор, расположенный на поверхности земли, то нет необходимости опускать «нежный» прибор в грязь или в воду. Вода не может попасть в прибор, поскольку у шланга имеются непотопляемый поплавок и фильтр. Шланг легко отсоединяется от прибора и переносится отдельно, а также легко заменяется, наращивается или укорачивается. Если при спуске в колодец регулярно проверять прозрачный шланг на порезы и проколы, то гарантируется отбор пробы из точки контроля.

Вывод: все представленные трёхкомпонентные газосигнализаторы имеют значительные преимущества среди остальных отечественных и зарубежных газоаналитических приборов для контроля атмосферы в колодцах и замкнутых подземных объектах и соответствуют всем современным требованиям техники безопасности и метрологии.

Мобильный газоанализатор testo 330LL

Ультракомпактный прибор, основанный на электрохимическом способе определения различных газов и их смесей. Используется в теплотехнических измерениях. Реализуется с комплектом сменных сенсоров и зондов, используя которые можно поочерёдно устанавливать наличие и концентрацию газа в атмосфере. Имеет батарейный источник питания, что, с одной стороны, позволяет использовать данный газоанализатор практически в любых условиях, но, с другой, делает показания зависимыми от уровня заряда на питающей батарейке.

В отличие от большинства аналогичной техники использует для вывода результатов не цифровой способ, а столбчатую цифровую диаграмму, что увеличивает точность интерпретирования результата измерения в условиях ограниченной освещённости. Сменные зонды позволяют подносить прибор сколь угодно близко к месту определения состава воздуха, что обеспечивает максимальную объективность при замерах. При полностью заряженной батарейке контроль атмосферы можно выполнять непрерывно на протяжении двух часов, фиксируя одновременно на дисплее несколько измеряемых параметров.

При достаточно малом (до 0,01 Па) пороговом давлении газа точность прибора находится в пределах ±0,3 МПа, чего бывает вполне достаточно для большинства случаев измерений. Недостаток мобильного газоанализатора testo 330LL в том, что определение в атмосфере определённых газов будет производиться последовательно, а не одновременно, что повлияет на оперативность итогового результата. Цена прибора – от 95 тыс. руб. Аналогами такого типа техники являются газоанализаторы Seitron Casper и АГМ-505.

Условия работы сигнализатора

Поскольку прибор должен постоянно находится на рабочем месте, то ему приходится выдерживать климатические условия, соответствующие работе на улице, в частности, температуру от -50 до +50 ºC. Обязательно должна присутствовать защита от влаги конденсата, капель дождя и грязных рук оператора. Прибор предназначен для постоянного переноса, следовательно, масса его должна быть как можно меньше, а срок непрерывной работы – как можно больше, но не менее 8 часов. Желательно увеличение периода непрерывной работы прибора до 16 – 20 часов, так как в конце рабочего дня может не оставаться времени на его подзарядку, или аварийная работа будет производиться больше суток. Хорошо также иметь режим ускоренной автоматической зарядки и возможность зарядки от автомобильного аккумулятора 12 В. Отбор пробы воздуха необходимо производить со дна колодца, где будут работать люди, но на дне колодца часто находится вода (скопление со стен или аварийная протечка), следовательно, прибор должен быть рассчитан на отбор пробы с поверхности воды.

Газовые пожарные извещатели: типы, разновидности, плюсы и минусы

Различные научные изобретения, используемые при создании оборудования, средств, устройств технических систем безопасности, давно не вызывают удивления. В их ряду анализаторы выделений/паров взрывчатых, отравляющих материалов, наркотических веществ, способные по содержанию в несколько миллионных долей в воздухе безошибочно определять их при контроле/проверке.

Для защиты помещений зданий, сооружений от возгорания разработаны аналогичные чувствительные устройства, названные извещателями пожарными газовыми (ИПГ), реагирующие на появление газов, выделяющихся при тлении горении материалов. Такое краткое определение этим изделиям дает НПБ 71-98, устанавливающий общие технические требования к методам испытаний как проводных, так и автономных ИПГ; СП 5.13130.2009, нормирующий проектирование установок АПС, стационарных систем пожаротушения. Несколько иную трактовку понятия «пожарный газовый извещатель» дает ГОСТ Р 53325-2012, определяющий общие требования к техническим средствам АПС/АУПТ, а точнее:

Газовый пожарный извещатель – это ИП, что реагирует на изменение химического состава воздушной среды, вызванное воздействием пожара.

Согласно этим официальным документам ИПГ следует монтировать на потолках, стенах помещений, а также в других местах на строительных конструкциях зданий, сооружений, соответствующих требованиям технических паспортов, инструкций/рекомендаций по установке, эксплуатации/обслуживания изделий от предприятий изготовителей; специализированных предприятий, имеющих лицензию МЧС на право ведения таких работ.

Классификация газоанализатора бытового

Выпускают стационарные измерители, портативные или переносные. Оборудование производится с разными наборами функций, бывает малых размеров или громоздким с большим весом. Приборы работают с одним видом газа или являются многокомпонентными.

Назначение газоанализатора лежит в основе деления по видам:

• индикаторы оценивают смесь по количеству контролируемого ингредиента по принципу «много-мало»;
• течеискатели находят область утечки в трубопроводе с помощью пробоотборника или зонда;
• сигнализаторы имеют в конструкции оптические детекторы, звуковые датчики, коммутаторы и оценивают качество по нескольким стадиям;
• газоанализаторы оценивают пробу воздуха с точной индексацией и снабжаются дополнительными функциями.

Многоканальные приборы работают в сочетании с распределителями газа, которые ставятся перед анализатором и подают смесь по очереди от нескольких точек забора проб.

Ручные

Ручной газовый анализатор для дома относится к переносным типам. Чаще используются электрохимические и оптические устройства, которые анализируют концентрацию компонентов смеси в реальном времени. Приборы делают точные замеры и применяются при настройке процедуры горения и для контроля работы анализатора со встроенным автоматическим регулятором. Устройства химического действия определяют концентрацию в смеси CO, Or или CO2.

Принцип работы включает процессы:

• отделение объема для анализа (100 мл);
• последовательное поглощение составляющих компонентов;
• измерение после абсорбции объемного остатка.

Уменьшение количества дает представление о содержании составляющего компонента. Метод используется в ручных и автоматических приборах. Недостаток заключается в периодичности проведения отборов (25 – 30 случаев за час работы).

Автоматические

Принцип работы газоанализатора со встроенной автоматикой заключается в окислении газовых составляющих с задействованием вспомогательных катализаторов. Измерение проводится терморезисторами, которые меняют сопротивление при изменении температуры и координируют проводящий ток.

Автоматические устройства делятся на группы по способу работы:

• химические или количественно-манометрические анализаторы проводят диагностику при изучении реакций газа с иными компонентами;
• электрохимические или термохимические виды находят значение концентрации по показателям электропроводимости раствора, поглотившего элемент смеси;
• приборы оптического действия используют способность газа изменять излучение и поглощения спектра;
• хромато-графические работают по вытеснительному, проявительному и фронтальному методу.

Классификация

Портативные и переносные газоанализаторы различают по следующим критериям:

1. Что сможет определить: наличие определённых газов или их фактическую концентрацию в воздухе.
2. Какой метод измерения применяется – электрофизический, химический или оптический (при этом у каждого метода имеются свои разновидности).
3. В каком режиме производится измерение – в ручном или автоматическом. В первом случае оперативность результата определяется квалификацией пользователя, и может занимать до 10…15 с.
4. Размерам прибора – переносные газоанализаторы относятся к носимым, поэтому имеют определённые ограничения по габаритам.

Естественно, что точность, надёжность и цена переносных и портативных газоанализаторов также считаются немаловажными параметрами. Ввиду удобства использования наибольшей популярностью пользуются:

• Анализаторы газа электрохимического типа, принцип действия которых заключается в том, что вводимый в окружающую атмосферу реагент взаимодействует с имеющимися в воздухе компонентами, а результат такого взаимодействия проявляется в измерении определённых физических величин: электропроводности, напряжённости поля, наличия в воздухе электрически заряженных частиц и т. д.
• Физические газоанализаторы, которые фиксируют изменения в теплопроводности или плотности окружающей среды.
• Оптические газоанализаторы, позволяющие измерить и оценить интенсивность теплового инфракрасного излучения, испускаемого газами, либо изменения в оптических свойствах (например, показателя преломления).

Поскольку приборы, действие которых основано на замере ограниченного набора показателей (а к таким относятся преимущественно физические), не могут гарантировать требуемую точность и воспроизводимость результата, то в качестве переносных и портативных газоанализаторов применяются оптические или электрохимические. Их топ-рейтинг и будет рассмотрен далее.

Какими могут быть газоанализаторы

Каждому, кто собрался купить газоанализатор, инструкция по его эксплуатации расскажет о его назначении, принципе работы и функциональности. Но, чтобы быть уверенным, что приобретаемое устройство подойдет, следует знать, какими они могут быть.

Классифицируют это оборудование по разным признакам. Его различают по:

Конструктивному исполнению. Существуют стационарные, переносные (для работы на разных участках производства) и портативные (первичное средство защиты).

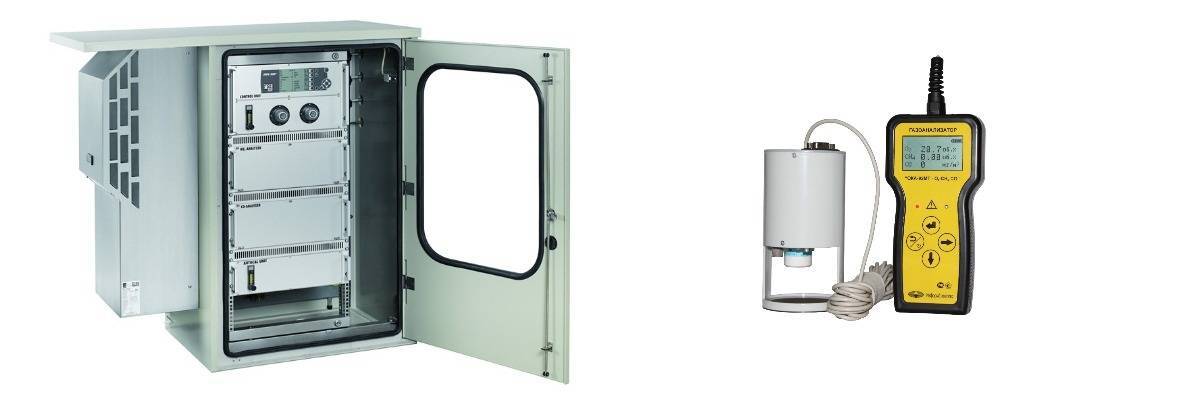

Стационарный (слева) и переносной анализаторы

Способу действия. Производят ручные и автоматические анализаторы.

Ручные газовые анализаторы

• Количеству измеряемых компонентов (примесей). Можно найти однокомпонентные и многокомпонентные устройства. Полар – многокомпонентный.
• Количеству каналов измерения (точек отбора пробы). Есть агрегаты одноканальные и многоканальные. СИГМА-1М – многоканальный.

Есть разные типы газоанализаторов в зависимости от принципа их работы. В этом случае оборудование разделяют на:

• Оптическое. Чаще всего используется при возможной утечке взрывоопасного или горючего газа.
• Электрохимическое. Применяют для выявления токсичных газов.
• Сенсорное. Созданное на основе полупроводниковых сенсоров, оно может быть течеискателем и горючих, и токсичных газов.

Особенности переносных газоанализаторов

В зависимости от правил использования все индикаторные конструкции делятся на несколько групп. Портативные приборы наиболее часто применяют для определения уровня того или иного газа на различных территориях или участках (в парковых зонах, в зонах с высокой степенью загрязнения), в колодцах и туннелях, замкнутых сосудах, на заводах, в производственных цехах.

К преимуществам выбора переносного устройства следует отнести:

1. Доступная цена прибора.
2. Одним из главных положительных свойств выступает мобильность конструкции.
3. Простые правила эксплуатации.
4. К плюсам можно отнести расширенный спектр определяемых газов.
5. Высокая степень чувствительности прибора определяет широкое использование во всех областях промышленности, и в быту.
6. Ко всем современным моделям можно дополнительно подключать сенсоры различного принципа действия (оптические, электрохимические, каталитические разновидности).
7. Максимально быстрое определение взрывоопасных газов в помещении.
8. Все конструкции имеют небольшой вес корпуса и удобную обтекаемую форму.
9. Для многих моделей возможна ручная настройка чувствительных порогов для исследуемых газов.

При выборе переносного газового анализатора следует отдать предпочтение моделям с дополнительными функциями: Wi-Fi передача сигнала для подключения к компьютеру или ноутбуку, наличие встроенной памяти и электронного журнала с датами проведения исследований.

Лучшие термокондуктометрические переносные

Наиболее распространённый тип приборов. Принцип действия основан на выявлении зависимости электрического сопротивления специальных проводников от концентрации газов. Количественный и качественный состав газовых смесей оказывает влияние на их теплопроводность. Газовая смесь поступает в ячейку цилиндрической формы, меняя температуру нагревательного прибора. Соответствующий сигнал поступает на дисплей прибора.

GX-2003

Страна производитель – Япония. Одна из самых совершенных моделей мультигазоанализаторов компании «Riken Keiki Co». В настоящее время портативный аппарат снят с серийного производства, но по-прежнему его можно встретить в продаже.

GX-2003 внесён в государственный реестр. Применяют его для непрерывного автоматического контроля содержания в рабочей зоне кислорода, горючих и токсичных газов.

Результаты замеров выдаются прибором практически моментально. Конструкция имеет встроенный микронасос и может оснащаться датчиками от 2 до 5 штук.

Сфера использования прибора: химические и нефтеперерабатывающие предприятия, угольные шахты. Устройство может работать в диапазоне температур от -20°C до +40°C и относительной влажности воздуха до 97%, при условии отсутствия конденсации.

Достоинства:

• большая точность измерений;
• стабильная работа;
• простота настройки;
• возможность самостоятельно устанавливать пороги сигнализации.

Главный недостаток:

отсутствие прибора в свободной продаже.

Отзыв

Семён В.

Удобный и надёжный в работе прибор. Хорошая точность показаний. Никогда не подводит.

М-02

Страна производитель – Россия. Модель внесена в госреестр, имеет общепромышленное назначение. Используется для оперативных измерений концентрации токсичных и взрывоопасных газов. Пороговые значения обозначаются световыми и звуковыми сигналами до 75 дБ.

Одновременно М-02 может анализировать до 4-х компонентов газовой смеси. Продолжительность работы в автономном режиме до 70 часов. Диапазон рабочей температуры от -40°C +60°C.

Достоинства:

• возможность корректировки режимов чувствительности;
• наличие функции памяти измерений за последние 48 часов;
• самодиагностика;
• небольшой вес и габаритные размеры;
• индикатор зарядки аккумулятора.

Недостатки:

не выявлены.

Отзыв

Михаил Х.

Беру прибор с собой в шахту. Работает три года без поломок.

Назначение, основные элементы, виды, принцип действия

Газоанализаторы – устройства, с помощью которых определяется состав газовой смеси как качественный (какие именно газы присутствуют), так и количественный (сколько определённых газов находится в смеси).

В первую очередь газоанализаторами оснащаются пожаро-, взрыво- и химически опасные производства, а также шахты, где имеются скопления рудничного газа (метана).

Обязательно применяют газоанализаторы перед тем, как проводить огневые работы в подвалах и колодцах, а также чтобы аттестовать рабочие места на вредных производствах.

Применение для индивидуальной защиты

Портативные газоанализаторы небольших размеров, которыми снабжаются работники опасных производств, можно считать первичными средствами индивидуальной защиты.

Они своевременно сигнализируют о повышенном содержании вредных примесей в воздухе, при котором следует покинуть рабочую зону либо применить средства защиты органов дыхания. Прибор-газоанализатор представлен на фото:

Способ работы устройства

Ручные анализаторы, которые приводятся в действие оператором, основаны на том, что отдельные газообразные компоненты поглощаются специальными реагентами.

Воздух производственной зоны пропускается через поглотитель, который связывает определённый газ. После этого первоначальный объём смеси уменьшается. По уменьшению объёма рассчитывается, сколько газа, связанного поглотителем, там изначально содержалось. В зависимости от квалификации оператора, измерение занимает от пяти до десяти минут.

Работа автоматических анализаторов непрерывного действия основана на физических и химических процессах, а также их сочетании.

Физический принцип измерения результата вспомогательной химической реакции обеспечивает работу объёмно-манометрических или химических анализаторов. В этих приборах измеряется, насколько изменился объём либо давление смеси газов после того, как её компоненты вступили в определённые химические реакции.

Физико-химический принцип действия, совмещённый с физическим, имеют следующие устройства:

Хроматографические. В них проба разделяется за счёт того, что разные газы проходят поглотительный слой каждый со своей индивидуальной скоростью. Результат разделения фиксируется, проводится автоматический расчёт.

Термохимические. В этих устройствах проходит окисление (с дополнительными катализаторами) составных частей газовоздушной смеси. При окислении выделяется тепло; температура измеряется терморезистором. По степени нагрева определяется концентрация компонентов.

Фотоколориметрические. В них содержание компонентов измеряется по результату их цветной реакции с веществами-индикаторами.

Электрохимические газоанализаторы определяют концентрацию газа в смеси по величине электропроводности раствора, который поглощает этот газ.

Чисто физические принципы работы имеют следующие автоматические газоанализаторы:

Термокондуктометрические. При изменении состава газовой смеси меняется её теплопроводность. Это изменение регистрируется терморезисторами.

Денсиметрические. Измеряют плотность газовой смеси, которая меняется в зависимости от качества и количества газов, входящих в неё.

Магнитные. Применяются для измерения концентрации кислорода в воздухе производственной среды по его магнитным свойствам.

Оптические. Анализируют состав газовой смеси по её оптической плотности, а также спектрам испускания или поглощения.

Разновидности

Кроме различия по способу действия (ручные или автоматические) и принципу работы, газоанализаторы для воздуха рабочей зоны подразделяют на типы:

• Стационарные. Такие приборы автоматически отслеживают концентрацию газов. В промышленном исполнении, если допустимое содержание опасной газовой составляющей превышено, они подают световые и звуковые сигналы, а также включают вентиляцию и прочие системы безопасности;
• Переносные. Предназначены для определения концентрации газовых примесей в разных местах производственной зоны;
• Портативные. Индивидуальные устройства. Имеют малые габариты и вес, измеряют концентрацию вредных примесей непосредственно там, где находится работник.

Кроме того, по количеству измеряемых примесей эти приборы бывают одно- и многокомпонентными, а по числу каналов (датчиков или точек отбора пробы) – одно- и многоканальными.
