Все началось с того, что у меня слизались гайки на ГБЦ, одна была сбоку и ее в принципе не составило бы труда срезать, но хотелось сохранить резьбу, да и голову разносить не хотелось…

Не долго полазив в интернете много вычитал, ничего не понял и в итоге решил написать статейку. Существует два типа гайкорезов: 1. Гидравлический 2. Механический И так по очереди.

Гидравлический гайкорез работает по типу, вы качаете насос и жидкость толкает лезвие, которое в свое время режет гайку предоставлю видео о том как работает.

Гидравлический гайкорез мне понравился, но опробовать мне его не удалось, не смог найти у себя в городе. Так что больше мне нечего о нем сказать. Теперь расскажу о том что мне удалось испытать. Это механический гайкорез, он устроен проще. Вы крутите болт, а он двигает лезвие.

Сходил в магазин автозапчастей и купил, ну и направился в гараж. Одел я значит на гайку и начал крутить болт, по началу все шло хорошо, но как только лезвие уткнулось в гайку, то при следующих оборотах болта лезвие начало крошится. Но не надо отчаиваться, вера в инструмент не потеряна, просто я купил дешевый гайкорез за 200 рублей и приду домой полез листать рунет и понял, что тут лучше не экономить и нормальный гайкорез будет стоить 1500-2000 рублей. (так что мой косяк, купил Китай) С помощью гайкореза, гайки я так и не снял ну пришлось воспользоваться дедовскими способами, это нагреть и срывать или сносить зубилом и молотом. Ну начал греть и разогрел почти до красна, начал срывать, а она не в какую (потом еще раз попробовал). Но в итоге плюнул на это все, взял зубило с молотом, ну и понеслась. Через 12-20 минут долбежки, так долго потому, что одна гайка была возле натяжителя цепи грм и там было просто не с руки. Вот результат.

Вывод: 1. Гайкорез — инструмент дельный, но если будите покупать, то покупайте нормальный. (желательно той фирмы, что на видео) 2. Если не смогли или не захотели покупать гайкорез, то грейте и пытайтесь срывать гайку(болт). 3. А если гайка(болт) стала совсем круглая как в моем случае было, то зубило и молоток в руки, только не переусердствуйте и не сломайте болт на котором гайка или не снесите шляпку болта(если шляпка болта округлилась, то лучше наварить сверху гайку и пробовать срывать за неё) . P.S. А лучше вообще старайтесь не слизывать грани на гайках и болтах.

Гайколом. Переходим к радикальным мерам!

Как обычно отвинчивали нехорошие гайки?

До недавнего времени для откручивания проблемного крепежа (закипевшие, приржавевшие гайки, а также с зализанными гранями) использовали подручные средства.

В результате хирургического вмешательства будет испорчен также болт или шпилька.

Устройство и принцип действия гайколома

Несмотря на многообразие конструкций механических девайсов, все они включают в себя:

Как работает гайколом? По принципу действия он напоминает зубило. Отличие в том, что перерубает деталь не с удара, а плавным перемещением режущего зуба.

В механическом устройстве движение обеспечивается за счёт винтовой передачи (резьбы). Для этого с помощью гаечного ключа вращают силовой винт, который ввинчиваясь в неподвижную резьбовую втулку, заставляет двигаться режущий клин, в результате чего стенка шестигранника перекусывается.

Гидравлические гайколомы работают от поршневого привода за счёт давления рабочей жидкости (масла). Бывают следующих видов:

Механические ручные

Доступный инструмент, в основном бытового назначения, если требуется удалить закисший крепёж при ремонте автомобиля или другой транспортной техники. Для всех рукастых автолюбителей или связанных с ремонтом различных металлических конструкций.

Для перекусывания крупных гаек требуется большое физическое усилие, поэтому размер граней ограничивается величиной 27 мм.

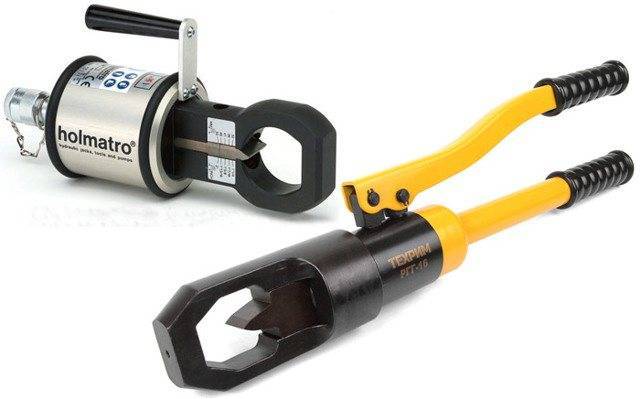

Гидравлические компактные

Гайкорубы с гидравлическим усилителем развивают большее усилие, чем механические — до 5 тонн. При этом вращать рабочий винт у них легче. Некоторые модели, например — LICOTA ATA-7700 (рабочий диапазон 7 – 22 мм, стоимость 5687 рублей) относятся к профессиональным. Цена их в сравнении с механическими выше и находится в пределах 1,5 – 7 тысяч.

Гидравлические ручные

Благодаря развиваемому усилию от 14 до 35 тонн они раскусывают гайки S = 33 мм, словно орехи. Прайс начинается от 9 тысяч рублей и превышает 30 тысяч российских знаков.

К примеру, гайколом гидравлический TOR HHQ-4150 с усилием 35 тонн, размер шестигранника 27 – 33 мм, предлагается за 31781 руб.

Могут использоваться при строительно-ремонтных работах, особенно если поблизости отсутствует электрическая сеть. Недостаток — высокая стоимость.

Гидравлические с отдельным приводом

Эти изделия назвать инструментом можно с большой натяжкой, они скорее относятся к механизированной оснастке или установкам.

Помимо собственно гидравлического резака требуется ручной (как вариант — ножной) насос, либо гидравлическая станция с электропитанием. Размер шестигранника, который способен перекусить такой резак, составляет 50 мм (резьба М36).

Пример комплектации: гайколом гидравлический ГЛГ-3241 стоимостью 16000 рублей. Варианты привода:

Установка с ручным приводом стоит около 32 тысяч рублей. Наиболее дорогая обойдётся почти в полмиллиона (цена бюджетного легкового автомобиля).

Применяются изделия этого класса в промышленности, при эксплуатации железнодорожного транспорта, ремонте линий электропередачи, строительно-монтажных работах.

Электрические станции дешевле бензиновых, но привязаны к электрической цепи, что является их недостатком. Бензиновые аналоги могут использоваться везде, где нет электричества, к тому же легко перемещаются в пределах рабочего места.

Производители и бренды с хорошей репутацией

Гайколомы и комплекты: Jonnesway, Stahlwille (Германия), Licota, Stayer, STAB, FORCE, FIT. Из российских компаний — РОСТ, КВТ, АИСТ.

Гидравлические гайколомы: Licota, КВТ, РОСТ.

Ручные, ножные гидравлические помпы, электрогидравлические станции: КВТ, РОСТ.

Виды гайкорезов и их цена

Гайкорезы могут иметь подвижный или неподвижный зуб (гайка надавливается на лезвие толкателем), иметь замкнутый кольцевой или С-образный накидной корпус.

Некоторые модели оснащены одновременно двумя резцами, расположенными друг напротив друга.

В зависимости от типа привода, инструмент классифицируется, как:

Механический гайкорез

Это ручное устройство, режущий зуб которого движется под действием проворачиваемого вручную винта-толкателя.

Со стороны рукояти такой винт имеет шляпку с гранями под обыкновенный гаечный ключ.

Конструктивно простой инструмент, выдающий относительно небольшое давление на грань гайки.

Усиленный вариант гайкореза имеет более толстые элементы, включая кованный корпус.

Преимущественно используется в быту, популярен среди автомобилистов.

Подходит для быстрого удаления закисшей гайки небольшого диаметра.

Производителями выпускаются как отдельные модели, так и наборы с 2 – 4-мя инструментами под различные диапазоны размерностей крепежа, вплоть до 27 мм.

Стоимость отдельных механических гайкорезов составляет от 200-3000 рублей и более.

Цена зависит от производителя, качества инструмента, его размеров.

Стоимость наборов варьируется, как правило, в пределах 1 тыс. – 3,5 тыс. рублей.

Гидравлический гайкокол

Это устройство, режущий зуб которого движется под действием поршня гидроцилиндра.

В свою очередь, гидравлические гайкоколы, в зависимости от расположения привода, делятся на:

• Компактные
(со встроенным гидравлическим усилителем) – инструмент, внешне мало отличается от механического варианта.

При вращении винта (аналогично механическому гайкорезу), создается давление на поршне, а благодаря усилителю такой гайкоруб может справляться с более сложными задачами.

Компактные гидравлические гайкорезы могут развивать усилие до 5 тонн, а их стоимость находится в пределах 1,5 – 7 тыс. рублей.

При этом, винт вращается намного легче, чем у механического аналога.

• Ручные
– это инструмент, устройство которого аналогично автомобильному домкрату.

Внешне напоминают шприц для пластичной смазки.

На корпусе установлена неподвижная (для удержания) и подвижная рукоять, которой накачивается давление во встроенный двухпоршневой мультипликатор.

Ручные гидравлические гайколомы способны развивать усилие до 35 тонн.

Среди минусов – высокая стоимость (9 – 30 тыс. рублей и выше).

Используются, как правило, при проведении ремонтных и строительных работ, где отсутствует подключение к электросети.

• С отдельным приводом
– инструмент с гидроцилиндром, который, посредством муфты, подключается к внешним источникам давления.

Это могут быть как ручные помпы (или ножные), так и полноценные гидростанции, как бензиновые, так и электрические.

Гидравлические гайкорезы с подключающимся приводом являются и самыми мощными.

Они с легкостью справляются с 50-миллиметровыми гайками.

Стоимость самого гайколома начинается от 15 тыс. рублей.

Ножной или ручной выносной насос – это приблизительно еще 15 – 20 тыс. рублей.

Насосная электростанция – 50 – 240 тыс. рублей, а бензиновый вариант – 250 – 500 тыс. рублей.

Итого, стоимость такого гайкореза может перевалить за полмиллиона рублей.

Используется в тяжелой промышленности, на железной дороге, при прокладке или ремонте линий электропередач (ЛЭП), монтажных и строительных работах.

В тех случаях, где кольцевой корпус невозможно накинуть на гайку, например, когда она прикручена вплотную к какой-либо конструкции, применяются так называемые универсальные гайкорубы.

Их С-образный корпус может быть надет на гайку со стороны ее граней (сбоку).

Такие гайкорезы менее прочные, чем кольцевые, однако, в некоторых ситуациях без них невозможно обойтись.

Внешне напоминают G-образную струбцину.

https://stankiexpert.ru/ehlektroinstrument/gajkolom.html
https://proinstrumentinfo.ru/gajkolom-gidravlicheskij-mehanicheskij-ruchnoj-tsena/
https://instrumentn.ru/obshhij-razdel/gajkorez-ego-vidy-harakteristiki-tseny-i-vybor

Как сделать гайкокол своими руками

› Ремонт

28.02.2020

Тот, кто занимается ремонтом автомобилей, наверняка не раз сталкивался с ситуацией когда, гайка закисла или заржавела, и открутить ее не предоставляется возможности, так как ее грани слизаны. Как правил решением возникшей проблемы является болгарка с отрезным диском. Гайка тупо разрезается, но при этом есть вероятность повреждения шпильки, что может усложнить ремонт автомобиля. Если учесть, что не везде есть полноценный доступ к нужной гайке, то иногда приходится тратить кучу времени, перепиливая ее простым полотном от ножовки по металлу.

Чтобы облегчить вашу участь, было придумано специальное приспособление, которое называется гайкорез, (некоторые его называют еще гакоколом). Смысл этой приспособы состоит в следующем, надеваем одну его часть с резаком на гайку, и начинаем закручивать шток. Под действием создаваемого усилия резак разрезает гайку с одной стороны. После этого переставляем гайкорез на другую сторону гайки и проделываем такую же процедуру, после этого гайка разваливается на две части. Более подробно принцип действия гайкореза (гакокола) смотрите в представленном видео.

Гойкокол своими руками

Для тех, кто любит делать все своими руками или же не имеет возможности купить гайкорез его не сложно изготовить своими руками.

Вот собственно, схематический рисунок гайкореза

Для его изготовления нам понадобится винт от двухлапого съемника (его можно использовать и в гайкокле и в съемнике). Небольшой отрезок шестигранника на 17 моторный, клапан подходящего диаметра (в нашем случае это 11 мм). Клапан обрезаем, затачиваем и закаливаем. Также понадобится толстая шайба толщиной 1см. Теперь о работе. В шестиграннике сверлим сквозное отверстие и нарезаем резьбу . Резьбовая часть 45 мм, столько же осталось примерно под зубило. Жало зубила прячется заподлицо. Делай под геморройные гайки на 13. Поэтому размер гайколома небольшой.

Опробовал тут же. Новенькую гайку разрубил с двух оборотов от руки.

Немного погнулся родной вороток. Сразу решил переделать под ключ на 17 и покрасить термостойкой серебрянкой… для красоты

Длина винта конечно большая, но может потом и обрежу, пожертвовав съемник.

Сделать, простой гайкокол своими руками не потратив много времени и денег очень просто. Для тех, кто не знает объясняю — гайкокол очень простое, но не менее эффективное устройство в борьбе с заржавелыми, и закисшими гайками, которые нельзя уже открутить ключом.

Основная задача такого устройства — расколоть гайку не повредив резьбу болта.

Необходимые материалы

Для изготовления гайкокола нам понадобится:

рулевой наконечник от автомобиля;
длинная гайка М12;
болт М12;
кусок сверла 10 мм.

Изготовление

Берём ненужный наконечник рулевой тяги от легкового автомобиля и отпиливаем от него всё не нужное.

Далее сверлим отверстие сверлом 10 мм по центру.

Привариваем гайку М12 к основанию наконечника так, чтобы оба отверстия совпали, для этого в отверстие гайки можно вставить шток 10 мм который сцентрирует две заготовки.

Готовую деталь шлифуем и полируем (по желанию) придавая более эстетический и красивый вид нашей заготовке.

Теперь чтобы изготовить колущий элемент нашему гайкоколу, мы используем кусок хвостовика от сверла 10 мм. Отрезаем кусок сверла длинной 35 мм, и затачиваем его с обеих сторон как зубило.

Дальше берём заточенный кусок сверла и вставляем его внутрь гайки, после чего вкручиваем болт. Желательно использовать болт с твёрдостью не менее 8,8 единиц, так ваше устройство прослужит гораздо дольше.

Использование гайкола

Наш гайкокол готов к работе, а используют его в основном там где нельзя просто срезать гайку болгаркой испортив болт или шпильку на которой она закручена.

Как сделать гайколом своими руками

При наличии инструмента и должной сноровки можно изготовить гайкорез своими руками.

Список инструментов:

сварочный аппарат;
слесарные тиски;
токарный станок (опционально);
дрель и сверло;
болгарка и шлифовальный круг по металлу;
устройство для нанесения резьбы;
точильный станок.

Для начала находится основа для кольца гайкореза. Подойдут ненужные запчасти с толстыми стальными кругами, например, наконечник руля. Если таких нет в наличии, элемент изготавливают из металлического кругляка на токарном станке. Центр проделываемого отверстия смешают, подкладывая под один из кулачков небольшую пластину. Размер отверстия сверяют с максимальной гайкой, которую будет колоть инструмент. Когда достаточная по диаметру выемка получена от кругляка отрезается толстое кольцо. Его ширины должно хватать на приварке ручки и просверливание сквозного отверстия для размещения резца.

Для рукоятки гайколома подойдёт полый стальной стержень, можно использовать часть того же рулевого наконечника. Плюсом такого варианта будет готовая внутренняя резьба. Как вариант, рукоятку изготовляются на токарном станке, просверливая металлический прут, и затем нанося резьбу.

Кольцо и рукоятка свариваются. Заготовку фиксируют в тисках и просверливают в ней отверстие, соединяющее полость внутри ручки и рабочее пространство кольца. Иногда часть круга срезают, чтобы получить гайкокол С-образной формы.

Две оставшиеся немаловажные детали — шарик подшипника и болт. В Каркас гайкореза помешается резак, потом шар, потом закручивают болт. Иногда для дополнительной фиксации зубила просверливаю отверстие сбору рукоятки и ввинчивают туда ещё один. При необходимости гайколом шлифуют, придавая ручке нужную форму.

Гайколом: назначение, использование и виды инструмента

При демонтаже и замене деталей приходится разбираться с приржавевшими и прикипевшимися гайками. К сожалению, отворачивать такой крепёж при помощи ключа довольно проблематично. Одним из наиболее простых в применении и эффективных способов является разбор болтовых соединений при помощи гайколома.

Советы по выбору

Чтобы подобрать оптимальный гайколом ориентируются на список будущих задач.

Покупатель должен отчётливо осознавать разницу между бытовым и промышленным использованием, разбираться в диаметрах крепежа и понимать, какие усилия требуются от инструмента, достаточно ли будет механического привода. Для тех, кто приобретает гайкорез для бытовых задач рекомендуется придерживаться следующих правил:

Перед приобретением с удаляемых гаек снимаются размеры, важно также замерить свободную рабочую область вокруг гайки, если она чем-то ограничена. Таким образом получится подобрать нужный гайкокол.
Если работать инструмент будет использоваться очень редко, к примеру, необходимость срезать крепёж носит разовый характер, и когда гайколом снова понадобиться неизвестно, лучше купить изделие экономкласса

В этой категории достойными представителями считаются STAB и FIT.
Часто имеет смысл выбрать набор из нескольких инструментов, особенно если переплата невелика. Такая покупка более ориентирована на перспективу.
Стоит избегать приобретения гайколомов от неизвестных , как правило, лучше следят за качеством своей продукции.

При наличии инструмента и должной сноровки можно изготовить гайкорез своими руками.

Список инструментов:

сварочный аппарат;
слесарные тиски;
токарный станок (опционально);
дрель и сверло;
болгарка и шлифовальный круг по металлу;
устройство для нанесения резьбы;
точильный станок.

Для начала находится основа для кольца гайкореза. Подойдут ненужные запчасти с толстыми стальными кругами, например, наконечник руля. Если таких нет в наличии, элемент изготавливают из металлического кругляка на токарном станке.

Центр проделываемого отверстия смешают, подкладывая под один из кулачков небольшую пластину. Размер отверстия сверяют с максимальной гайкой, которую будет колоть инструмент. Когда достаточная по диаметру выемка получена от кругляка отрезается толстое кольцо.

Его ширины должно хватать на приварке ручки и просверливание сквозного отверстия для размещения резца.

Кольцо и рукоятка свариваются. Заготовку фиксируют в тисках и просверливают в ней отверстие, соединяющее полость внутри ручки и рабочее пространство кольца. Иногда часть круга срезают, чтобы получить гайкокол С-образной формы.

Для зубила выбирают прочные металлические стержни типа сверла, метчика или райбера. Нужную заточку создают на точильном станке.

Две оставшиеся немаловажные детали — шарик подшипника и болт. В Каркас гайкореза помешается резак, потом шар, потом закручивают болт. Иногда для дополнительной фиксации зубила просверливаю отверстие сбору рукоятки и ввинчивают туда ещё один. При необходимости гайколом шлифуют, придавая ручке нужную форму.

Гайколом: назначение, использование и виды инструмента

При демонтаже и замене деталей приходится разбираться с приржавевшими и прикипевшимися гайками. К сожалению, отворачивать такой крепёж при помощи ключа довольно проблематично. Одним из наиболее простых в применении и эффективных способов является разбор болтовых соединений при помощи гайколома.

Устройство и характеристики

Вне зависимости от конкретной модели гайколом имеет следующие части: корпус, привод, режущий элемент.

Корпус гайкокола, подобно накидному ключу, устанавливается на гайке, для чего его выполняют в виде полу или полного кольца. Диаметр отверстия определяет, с какими гайками может работать инструмент. Рукоятка с винтом в механических моделях также служит упором для режущей части. Привод создаёт необходимое для резки металла усилие.

В связи с тем, что каждый инструмент имеет допустимый диапазон гаек, при покупке имеет смысл брать набор гайколомов. Так нужный вариант всегда будет в наличии.

Материал

В качестве основного материала выступает сталь, для режущего компонента – более прочные и износостойкие марки из легированного металла. Ручки покрывают химическистойкой резиной для большего комфорта и надёжного хвата, в т. ч. замасленными руками.

Размеры и вес

Габариты и масса гайколома варьируются от модели к модели и зависят от рабочего диапазона диаметров гаек. Простые механические приборы длиной около 100 мм весят примерно 200 г. Гайкоколы усиленные гидравликой под гайки до 24 мм могут весить до 4 кг. По габаритам данный гайколом гидравлический будет схож с автомобильным домкратом.

Работая, стоит придерживаться следующих правил:

Не поправлять гайку руками во время демонтажа.
Обязательно перед началом работы надеваются защитные очки и перчатки.
Контролировать расположение режущей части, её движение должно идти по направлению к центру болта. Допустимо лишь минимальное отклонение.

Гайколом (гайкоруб, гайкорез, СССР М2-М8), принцип работы и применение. МИРовая библиотека

Одна прикипевшая к болту гайка может превратиться в настоящую проблему. Если резьбовое соединение не удается разобрать стандартным способом, ситуацию способен спасти гайкорез.

Существует множество видов этого инструмента.

Еще одно название – гайкокол, так как крепеж часто раскалывается под натиском клиновидного режущего механизма.

В действительности, прежде чем воспользоваться гайкоколом, мастер испробует все возможные варианты отвинтить прикипевшую гайку: вымачивание в керосине, прогрев паяльной лампой, торцевой или накидной ключ с большим рычагом.

И когда грани крепежа будут полностью слизаны, принимается решение использовать импровизированный гайкоруб – молоток в паре с зубилом.

Однако, такой метод травмоопасен и сам по себе неэффективен, особенно, если нет места для хорошего размаха перед ударом.

Тогда-то мастер вспоминает, что где-то когда-то он оставлял в инструментальном ящике раскалыватель гаек, способный освободить болт за минуту, а то и меньше.

Назначение и принцип действия гайкореза

Гайкорез предназначен для удаления гаек с любыми повреждениями, независимо от степени их покрытия ржавчиной.

Не смотря на все многообразие конструкций инструмента, в их основе лежит режущий зуб, который медленно вдавливается в гайку, прорезает ее со стороны граней до самой резьбы, освобождая болт без его повреждения.

Клиновидная форма зуба способствует расширению гайки в месте реза, из-за чего крепеж часто раскалывается надвое.

Гайка с прорезанной гранью легко удаляется рукой, или откручивается ключом.

Принцип работы гайколома схож с зубилом, однако, вместо ударного воздействия на гайку, на нее оказывается медленное давление режущего элемента.
