Применение в работе
Главной проблемой, ограничивающей использование дрели при фрезеровании, выступает эргономика. Вся конструкция электроинструмента нацелена на обработку материала, производимую вдоль оси вращения. При фрезеровке требуются движения, направленные перпендикулярно. Обеспечить позиционирование дрели, особенно при удержании одной рукой, в большинстве случаев невозможно. Поэтому уделом владельцев только одного инструмента остаются сверление и легкие виды работ, например шлифовка кромок.

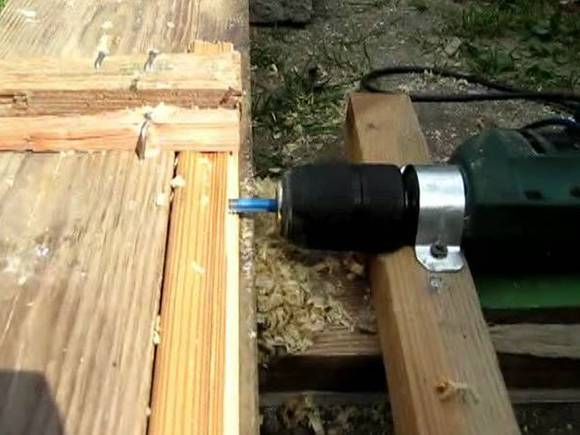

Хорошим выходом из создавшейся ситуации выступает использование специальных приспособлений, аналогичных применяемым во фрезерах по обработке дерева. Сегодня можно найти различные варианты приставок для дрели в виде опорного стола, скользящего основания или вертикальной станины. При отсутствии таковых достаточно закрепить электродрель к столу с помощью хомутов. После этого остается установить фрезу для дрели и можно приступать к фрезеровке.
Бытовые электроприборы не предназначены для выполнения тяжелых операций, поэтому использовать дрель для металлообработки вряд ли получится. В некоторых случаях с ее помощью можно выполнить раскрой листового материала или подправить кромку. Гораздо более широкий спектр работ обеспечивается при обработке древесины. Если не требуется большой производительности, то можно выполнять практически все виды фрезерных операций. То же самое можно сказать и о работах по пластику. Некоторым недостатком в обоих случаях станет сложность подбора режимов, так как далеко не все дрели обеспечат требуемую частоту вращения инструмента
Также следует обращать внимание и на мощность двигателя электроинструмента. Этот параметр в бюджетных моделях может значительно ограничить диаметр используемой оснастки
Разные способы изготовления фрезера по дереву своими руками
Подробно о нескольких вариантах, как сделать фрезеровальный станок по дереву. Речь о переделке под фрезер дрели и двигателя стиральной машины, а также о подробностях изготовления инструмента с числовым программным управлением.
Переделка из дрели
В качестве средства для изготовления фрезера по дереву своими руками может пригодиться обычная дрель. Плюс такого варианта в том, что новый инструмент легко разбирается, то есть фрезерный станок вновь становится дрелью. Да и денежные траты на подобную самоделку практически нулевые.
Пошаговая инструкция переделки дрели на фрезер по дереву:
- Найти ненужную ручку от электроинструмента – это будет рукоятка.
- Соединить дрель с рукояткой подходящими крепежами и специальными уголками.
Прикрученная рукоятка
- Функцию опорной конструкции будет выполнять оргстекло. В нём размечается и прорезается круглое отверстие так, чтобы туда беспрепятственно проходил патрон дрели.
- На одинаковом расстоянии от отверстия с двух сторон прорезается по одной дырке под ножки опорной конструкции. Этими ножками будут две металлические трубки небольшого диаметра. По бокам они фиксируются зажимными крепежами. Закрепление дрели на опорной конструкции также осуществляется с помощью зажимов, которые подводятся к валу.

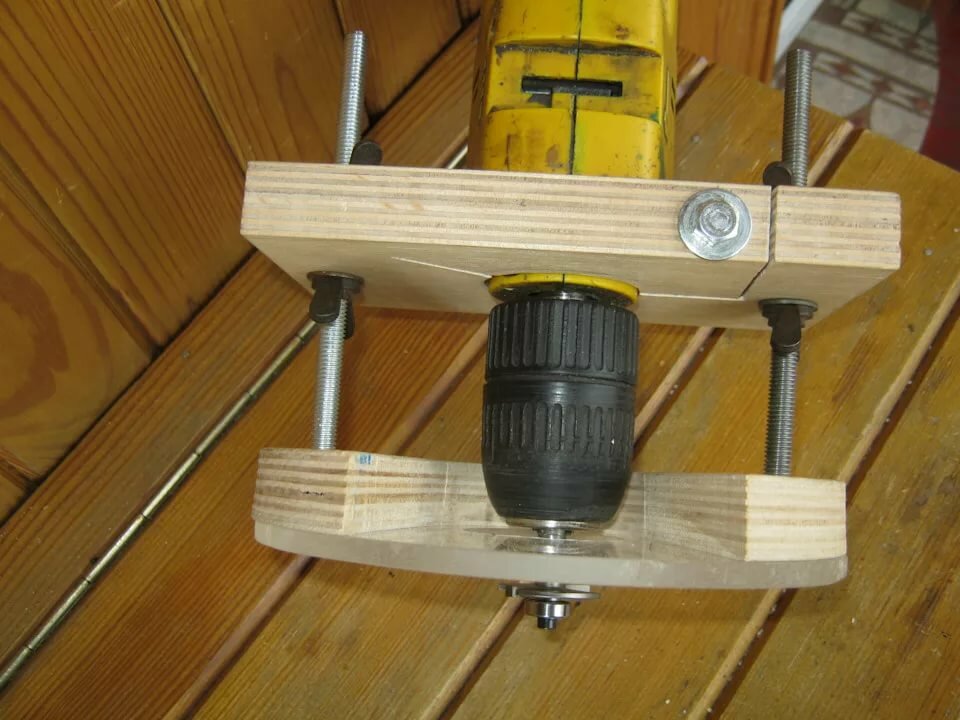

Закрепление на опоре
- Площадка на ножках устанавливается на ещё одну пластину. Для этого используют поворотные крепежи, что даст возможность менять угол наклона фрезера.
- Собственно, угол наклона и глубина погружения рабочей насадки будет регулироваться специальным подвижным зажимом.
- После надёжной фиксации дрели в опорной конструкции меняется родная оснастка. Поставить фрезу в патрон дрели напрямую в большинстве случаев не получится, понадобится переходник-адаптер. Найти его в магазине или интернете нетрудно.
Сделанный таким способом фрезер сможет выполнять все основные виды обработки дерева, вплоть до фигурной заточки. Минусы есть, притом существенные – не слишком высокая прочность рабочей насадки, а также меньшая скорость вращения по сравнению с оригинальными фрезеровочными агрегатами. Показатель можно повысить, поставив движок от перфоратора.
Из движка стиральной машины
Хорошим вариантом мотора под самодельный фрезерный станок по дереву будет движок от стиральной машины.
Двигатель от стиральной машины
Главных моментов в такой переделке два – посадка вала на цангу и создание фрезерного лифта. Разобравшись с подключением проводов, следует отрезать болгаркой резьбовую часть штатного вала двигателя – она не нужна.
Эта часть отрезается
Чтобы присоединить к валу цангу под фрезу, понадобится заказать специальный переходник у токаря и найти зажимную гайку.
Отверстия под опору двигателя стиральной машины станут основой лифта для фрезера-самоделки. В качестве втулок рекомендуют применять латунные трубки. Диаметр их должен быть таким, чтобы трубка сидела в гнезде максимально плотно. Для надёжной усадки дополнительно можно добавить эпоксидной смолы.
После этого на опорной конструкции высверливается отверстие под привод фрезера и размечаются места, куда будут приварены трубки под лифт. Но предварительно на трубки надеваются пружины. За счёт них будет обеспечено перемещение фрезера. На одну из опорных трубок крепится гайка с высверленным сбоку отверстием. В него вкручивается винт с ручкой, которая и будет регулировать положение фрезера во время работы.
На трубке слева – регулятор положения
Фрезер по дереву с ЧПУ
Один из наиболее надёжных видов фрезеровочных станков – агрегат с ЧПУ, то есть числовым программным управлением. Прослужить такой фрезер по дереву сможет долго, но сделать его своими руками – задача непростая. Вот с чем предстоит столкнуться:
- Нужно уметь работать с CADпрограммами. В них создаются чертежи и схемы перемещений фрезы по заданным алгоритмам.
Пример чертежа
- Настройка программы в ЧПУ.
- Отдельные комплектующие для станка данного вида придётся заказывать из-за рубежа – с того же Aliexpress, к примеру.
- Установка ходовых винтов и муфт, а также правильное подключение электронных элементов управления.
Под элементами управления подразумеваются:
- блок питания;
- контроллер;
- драйвер для обеспечения хода режущей насадки.
Все перечисленные детали помещаются в отдельный блок. Его необходимо установить подальше от мотора фрезера, чтобы вибрации не воздействовали на работу микросхем.
Фрезерование деталей в домашних условиях
Определяясь с типом станка, нужно отталкиваться от работ, которые можно выполнять с его помощью.
Фрезеровать можно:
- Поверхности деталей, добиваясь получения нужных плоскостей.
- Создавать пазы, в которые в последующем будут устанавливаться шпонки, например, для монтажа шкивов или зубчатых колес на валах.
- Нарезать зубья на шестернях или звездочках, эти детали применяют в трансмиссиях машин или коробках перемены передач.
- Придавать оригинальную форму литым или кованым изделиям, фрезерование производится по специальным программам или моделям (оригиналам).
- Пропиливать углубления для прохода жидкостей или газов в специальных устройствах.
- Изготавливать оригинальные медали, жетоны, значки и другие эксклюзивные малоразмерные изделия.
Структура и назначение
Простыми словами строение фрезерного аппарата можно описать так: электродвигатель агрегата сообщает вращение на вал, на котором находится фреза (специализированная насадка).
При устройстве ручного приспособления фреза помещается в спецпатрон, кулачковый либо цанговый.
Ключевой задачей приспособления является обработка пластмассы, железа, древесины, стекла, керамики либо органического стекла.
Пример – подготовка технологических отверстий под дверной замок в деревянном полотне.
Кроме того, это может быть обработка краёв деталей либо нарезка резьбы, фрезерование полостей и пазов.
Вращение обеспечивает электродвигатель, функционирующий от сети переменного электротока. Насадки могут применяться самые разнообразные исходя из материала, который требуется обработать.
Самым простым материалом для фрезерной обработки является древесина, поэтому в основном и фрезы для её обработки будут особенно часто попадающимися и недорогими. Для металлов разного уровня прочности и вязкости должны применяться насадки, отличные по своим свойствам в зависимости от характеристик самого фрезеруемого материала.
Безусловно, фрезы для металлов либо древесины не годятся для обработки керамики или стекла, для таких материалов требуется подобрать режущий инструмент с другими параметрами.
Это интересно: Оборудование для производства топливных брикетов из опилок и других видов сырья
Какие комплектующие элементы и материалы нужны в работе
Для создания силовых компонентов применяется стальные уголки и трубы, имеющие минимальную плотность стенок 2 мм. Их варианты соединения: сварка или винты. Все металлические компоненты покрываются грунтовкой и краской, чтоб быть защищёнными от коррозии.
Для столешницы и некоторых других элементов подходят прочные классы ДСП и фанера. Они стойки к влаге, температурным скачкам и другим опасным факторам.
Электродвигатель
Он нужен, когда планируется создания небольшого фрезера с ЧПУ. Его важнейшим параметром является мощность. Лучше применять аппарат на 1100 Вт. Он позволит применять разнообразные фрезы.
Также можно использовать мотор от ручных электроинструментов: дрели, перфоратора или болгарки.
Тип двигателя
Для оптимальной работы можно базировать станок на асинхронном агрегате с тремя фазами. Тогда фрезер будет подключаться к сети, ориентироваться на специальную схему. В ней действует алгоритм «звезда – треугольник». За счёт этого двигатель запускается плавно и позволяет станку работать на максимальной мощности.
Если такой мотор подключить к сети с одной фазой, то он потеряет 50% своего КПД. Если сеть не позволяет проводить такой вид подключения, тогда используют 1-2 фазный мотор.
https://youtube.com/watch?v=SrjCu2i7wRw
Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской
Согласно рекомендациям специалистов для запланированного фрезера лучше применять силовой аппарата минимальной мощностью 1,4 – 1,6 кВт. Если намечается реализация солидных объёмов работ, данный показатель развивается на 20-25%.
Мощное оборудование будет работать без излишней нагрузки, снизится вероятность поломок, и возрастёт его эксплуатационный срок. Также на таком станке можно поставить крупные фрезы.
Число оборотов
В подборе двигателя важно учитывать и параметр его оборотов – частоту вращения. Она должна находиться в спектре от 10 000 до 35 000 об/мин. Если увеличивается диаметр фрезы, развивается и угловая динамика
При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется
Если увеличивается диаметр фрезы, развивается и угловая динамика. При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется.
Питание
Для двигателя оно должно быть подходящим, как в примере с трёхфазным аппаратом. Если используется мотор от какого-либо инструмента, рассчитанного работать от бытовой сети, тогда проблем в работе станке не должно возникать.
Подробности
Столешница под фрезер
Чтобы сделать ручной фрезер из дрели своими руками, потребуется для начала разобраться со столом. Обработку торцов, а также фрезерование пазов для соединения по способу «шип-паз» будет удобнее делать при помощи фрезеровального стола с выступающими инструментами. У них простая конструкция, и чертежи будет легко разрабатывать самостоятельно. Также подойдет небольшой стол верстачного типа. Крышка должна переворачиваться, и в ней следует прорезать отверстие.
Его размер должен быть приблизительно на 0.5 см больше, чем максимальный диаметр фрезы, которая будет применяться. Перпендикулярно столу будет установлена планка, которая будет стоять параллельно боковой стороне на таком расстоянии, чтобы шпиндельная ось прикрепленной электрической дрели идеально совпадала с центром отверстия. Упорами и хомутами к планке следует прикрепить корпус электрического инструмента, причем в нормальном состоянии стола патрон будет расположен под крышкой, а фреза, в него вставленная, будет выступать. При обработке деталь из древесины буде двигаться по поверхности стола, и упираться в шаблон, вследствие чего будет происходить фрезеровка.
Кроме того, инструмент можно закрепить другими способами. Главное, чтобы центр отверстия идеально совпал с осью фрезы, а патрон и выключатель были доступными. Все станочные элементы должны быть прикреплены жестко, без каких-либо перекосов.
Простейший станок
Они обязательно должны быть расположены строго перпендикулярно, то есть под углом в 90 градусов. В подошве следует проделать отверстие под выход инструмента. Стойка по ширине будет равна габаритам корпуса электрической дрели и на 2 см длиннее. На ней при помощи хомута, который размещен выше патрона, будет прикреплена дрель. Она дополнительно будет зафиксирована упором, который будет прижимать тыльную сторону корпуса с другой стороны от шпинделя, или же другим хомутом ниже, чем ручка. Косынка будет обеспечивать жесткость конструкции, причем одна сторона будет прилегать к подошве, а вторая к самой стойке.
При раскраивании подошвы, а точнее основания конструкции следует нарисовать на листе фанеры квадрат, причем его стороны должны быть равны ширине корпуса электрической дрели. С двух сторон, которые к нему прилегают, нужно добавить полоски, которые равны толщине фанеры. Отметьте центр расположения инструмента и сделайте отверстие при помощи перьевого или корончатого сверла.
Далее следует вырезать подошву по контуру, а угол, противолежащий соединению косынки и стойки, следует округлить. На обратной стороне просверлите отверстие на 0.4 см и сделайте углубления, которые будут потайными под головками саморезом, при помощи сверла на 0.8 см. В противном случае шляпки винтов снова будут царапать стол при выступании, а также нарушать прилегание подошвы. Получится перекос.
Снизу на подошву вы сможете наклеить тоненькую резинку или даже кусочек линолеума. Это будет обеспечивать плавное скольжение во время работы фрезера. При помощи угольника, установите стойку на месте и прикрутите ее на винты. Косынка будет прикреплена одной стороной к основанию, второй к стойке, что обеспечит жесткость конструкции. После нужно отметить положение электрической дрели, когда инструмент начнет опускаться ниже, чем подошва. Прикрутите упор и хомут, а для удобства выполнения работ подошву можно сделать из органического стекла.
Станок с вертикальным движением фрезы
Если у вас есть слесарный опыт и требуемый набор деталей и компонентов, то вы сможете установить самодельный фрезе на боковые цилиндрические стойки. Снизу на них накиньте пружины, которые будут поднимать дрель наверх. Крепление выполняется при помощи металлических уголков, саморезов и скоб. Глубина фрезерования может быть отрегулирована винтами-упорами.
Алгоритм сборки
До того, как приступить к изготовлению ручного фрезера на основе обычной электрической дрели, требуется подготовить все нужные материалы и чертежи, с указанием размеров и того,
как будет прикреплена дрель, которая будет заменять ручной фрезер:
- Отметьте на подошве или столе центр оси шпинделя.
- Вырежьте отверстие под выход электрического инструмента.
- Далее укладываем электрическую дрель на стойку и сделайте отметки положения упора и хомута, чтобы все закрепить.
- Строго под прямым углом следует прикрутить косынку и стойку.
- Зафиксируйте корпус инструмента на основании.
Станок, который будет сделан своими руками, должен быть прочным, не иметь перекосов и люфтов. В таком случае на нем можно будет работать как обычным фрезером.
Как изготовить токарный станок по дереву своими руками: чертежи и технология
Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

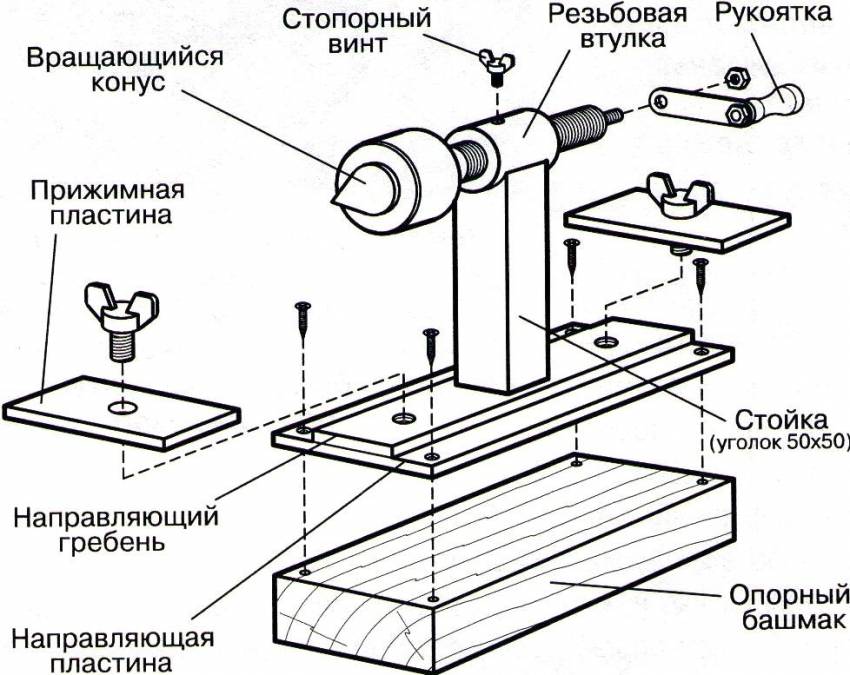

Устройство задней бабки самодельного токарного станка по дереву
Для строительства станка необходимы следующие элементы:
- металлическая станина;
- электромотор;
- подручник;
- задняя бабка.
Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.
Как изготовить самодельный сверлильный станок своими руками с мотором
Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

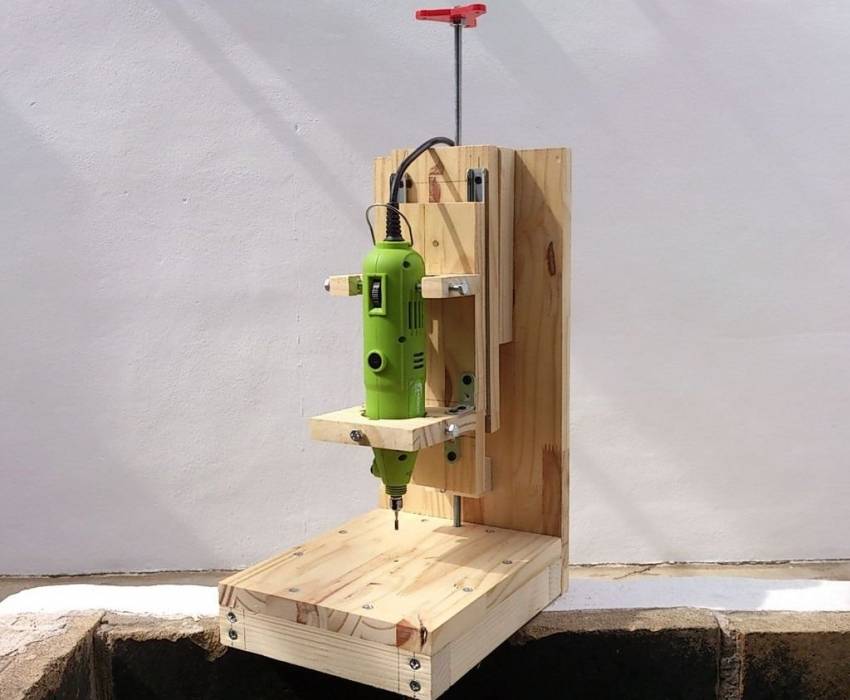

Пример самодельного сверлильного станка
На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.
Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.
В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.
Даже с помощью простых инструментов можно создать интересные деревянные изделия, для этого необходимо изучить технологию работы с инструментом и практиковаться
Как изготовить своими руками из дрели токарный станок по дереву
Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.
Далее нужно изготовить упор, который будет выступать в роли задней бабки.
Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.
Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:
- дверные ручки;
- конструкционные детали лестницы;
- декоративные изделия и т. п.

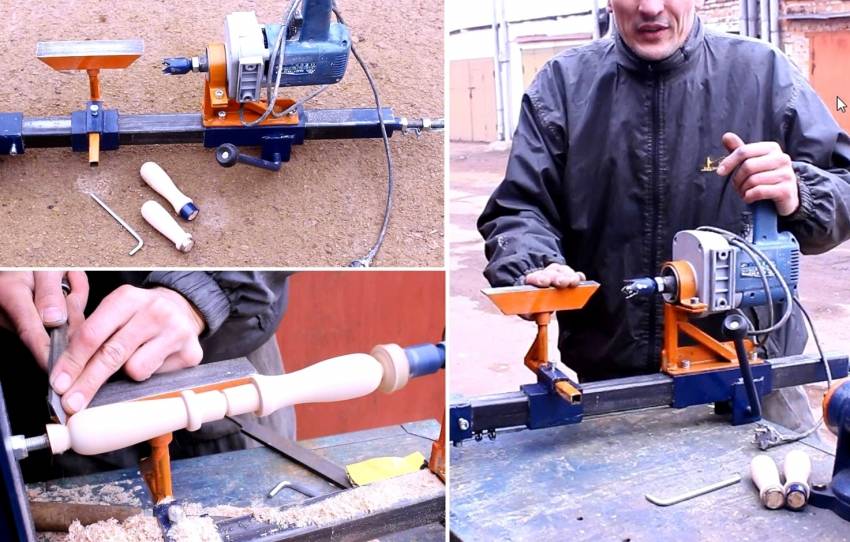

С помощью верстака с прочной и ровной рабочей поверхностью, можно сделать токарный станок из дрели своими руками
Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.
К таким усовершенствованиям можно отнести:
- выполнение намотки на трансформаторах;
- нанесение красящего состава поверх вращающейся детали для создания узоров;
- нанесение спиральных насечек на заготовку и т. п.
Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

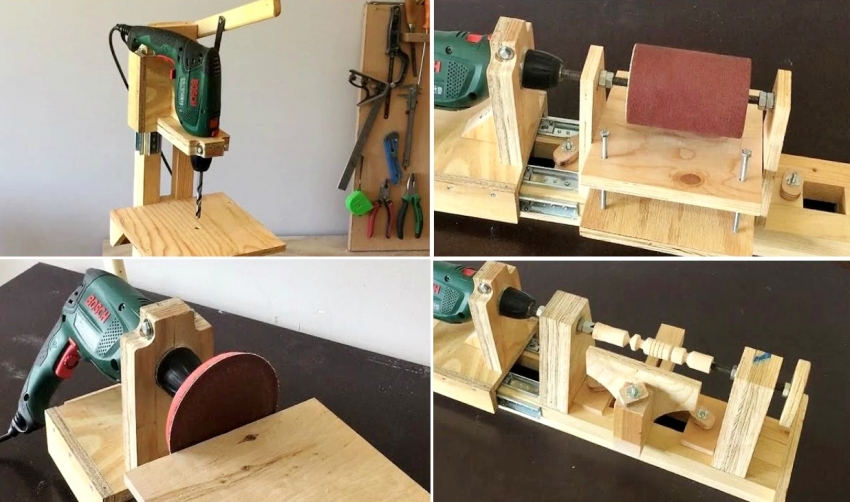

Пример многофункционального самодельного деревообрабатывающего станка из дрели
Варианты изготовления самодельного фрезера для домашней мастерской
Перед началом изготовления следует определиться с частотой использования станка. В зависимости от этого подбирается электродвигатель. Бытовое применение предполагает использование двигателя мощностью 1,4 – 1,6 кВт, например от стиральной машинки. Профессиональная работа предполагает более частое использование, поэтому для этого используются более мощные и производительные однофазные асинхронные электродвигатели.
Также можно сделать станок из ручного фрезера. Правда в этом случае его функционал будет ограничен, так как с его помощью нельзя будет производить художественные работы.
Принцип работы фрезера
Фрезерное устройство работает так:
- мотор обеспечивает вращение и передаёт его на шпиндель из прочного и жёсткого металла;
- на шпинделе надета насадка для работы по металлу или дереву — фреза;
- она обрабатывает материал, который закреплён на рабочей плоскости.
Обратите внимание! В ручном варианте фрезера насадка крепится в патрон. Фрезер из дрели может работать также по керамике, стеклу, пластику
Для каждого материала — отдельная насадка со своими характеристиками:
Фрезер из дрели может работать также по керамике, стеклу, пластику. Для каждого материала — отдельная насадка со своими характеристиками:
- Для дерева — простые фрезы, не высокопрочные и без большого количества оборотов.
- Для металла — усиленная насадка. Особенно сложно поддаётся обработке фрезером латунь.
- Для стекла и подобных материалов — фрезы из специальных сплавов.
С помощью такого инструмента можно накрутить резьбу, выточить пазы и полости, сгладить и придать нужную форму кромке, выточить отверстия. Дрель обеспечит ручной станок электродвигателем подходящей мощности. При его подборе учитывайте мощность и скорость вращения. Второй параметр влияет на качество реза: чем больше оборотов, тем лучше.
Мощность зависит от материала, который будет обрабатываться. Для заготовок из древесины достаточно 0,5 кВт. Но даже в этом случае мастера рекомендуют искать более мощное устройство 1-2 кВт. Такой фрезер будет универсальным и удобным для работы с различными материалами.
Как пилить самодельным фрезером
Чтобы приступить к работе, нужно выбрать подходящую фрезу. Затем требуется её вставить в патрон дрели и качественно закрепить. При этом нужно следить, чтобы она выступала над подошвой на нужную высоту.
Двигая деталь по верхней стороне подошвы вдоль бруска можно выполнять обработку, например, края деревянной доски.
Для того чтобы работать самодельным фрезером, необходимо учитывать, что скорость его вращения обычно составляет не более 3000 оборотов в минуту. В то же время у фрезерного станка она достигает 20000 оборотов в минуту. Поэтому использование самодельного фрезера будет иметь свои особенности.
Учитывая относительно низкую скорость вращения, нужно использовать только такие фрезы, которые предназначены для работы на низких оборотах. При этом скорость дрели в процессе работы должна быть максимальной.
Мощность фрезерного станка составляет 1-2 кВт. Дрель может обеспечить 0,5-0,6 Вт. Недостаточная мощность не позволит справиться с обработкой очень твёрдых материалов. Её предпочтительнее использовать для дерева или пластика.
В устройстве дрели используются шестерни и редукторы, а во фрезерном станке этого нет. Из-за использования зубчатой передачи возможен люфт, который способствует возникновению вибрации и биения. Поэтому точность работы дрели будет ниже по сравнению с фрезерным станком.
Для выполнения некоторых видов работ необходимо устанавливать глубину работы фрезы. В дрели такая возможность не предусматривается. Вместо этого можно регулировать то, насколько глубоко вставлена фреза.
Важно уделять внимание безопасности проведения работ. На высоких оборотах плохо закреплённый патрон может раскрутиться. Поэтому во время работы необходимо контролировать его положение
Поэтому во время работы необходимо контролировать его положение
Поэтому во время работы необходимо контролировать его положение.
Также необходимо обратить внимание на следующее:
- Кнопка включения будет расположена неудобно. Поэтому нажимать на неё нужно аккуратно.
- Хотя дрель закреплена на своём основании надёжно, тем не менее в процессе выполнения операций её необходимо удерживать руками в постоянном положении.
Нужно заметить, что несмотря на определённые сложности, самодельная дрель в определённых ситуациях является полезной. Кроме того, при необходимости её можно отсоединять от основания и применять в соответствии с основным назначением.
Проводя работы там, где обычно нельзя воспользоваться фрезеровальным станком, мастер может воспользоваться самодельным устройством такого же типа. Конечно, оно будет уступать по качеству профессиональному станку, но сможет справиться с большинством видов фрезеровальных работ. Умение изготовить такое устройство также будет полезно начинающим мастерам, у которых часто не имеется возможности самостоятельно проводить фрезеровальные работы. Фрезер по дереву своими руками, сделанный из дрели, поможет исправить такую ситуацию.
Изготовление мини-станка из дрели
Для этого фрезера не требуются ремешки и шкивы: насадки-фрезы надеваются прямо на вал двигателя, как на фото. Зато нужны полозья, каретки, ось с резьбой. При вращении вала каретка движется по нему вниз и вверх. Скользящие полозья — направляющие. После установки высоты фиксируется каретка. Весь аппарат удерживает корпус, который монтируется внизу на столешнице.
Внимание! Двигатель и каретка не должны шататься в процессе работы. Иначе вы не сможете точно обрабатывать материал с помощью фрезера.. Наиболее сложная манипуляция в сборке— зафиксировать патрон и двигатель
Придётся купить специальный переходник, а его точную сбалансированную установку доверить слесарю с профессиональным оборудованием. После завершения сборки проведите испытание фрезера:
Наиболее сложная манипуляция в сборке— зафиксировать патрон и двигатель. Придётся купить специальный переходник, а его точную сбалансированную установку доверить слесарю с профессиональным оборудованием. После завершения сборки проведите испытание фрезера:
- установите лёгкую насадку;
- включите устройство в сеть;
- попробуйте провести простейшие операции;
- при положительном результате выполните более серьёзные работы;
- если снова всё в порядке, приступайте к полноценной эксплуатации.
Иногда мастера дополнительно оснащают аппарат шестернями для удобства управления.
Конструкция фрезера из дрели
Учитывая мощность и количество оборотов, можно сделать только легкий фрезер из дрели. Для качественной обработки доски рабочий инструмент должен быть зафиксировано на столе, а обрабатываемая деталь перемещаться. Конструкция с верхним расположением инструмента позволяет делать детали сложной конфигурации. Каждый умелец придумывает свою конструкцию. Они отличаются креплением и расположением электродрели.
Стол с фрезером
Обработку торцов и фрезерование пазов для соединения шип-паз, удобно делать, используя фрезерный стол с выступающим инструментом. У него простая конструкция, чертежи легко разработать самостоятельно. Подойдет небольшой верстачный стол.
Крышка переворачивается. В ней прорезается отверстие. Размер его примерно на 5 мм больше максимального диаметра фрезы, которая будет использоваться. Перпендикулярно столу монтируется планка. Она устанавливается параллельно боковой стороне на таком расстоянии, чтобы ось шпинделя прикрепленной электродрели совпадала с центром отверстия.
Хомутами и упорами к планке крепится корпус электроинструмента. В нормальном состоянии стола патрон должен располагаться под крышкой, а вставленная в него фреза выступать. При обработке деревянная деталь движется по столу, упираясь в шаблон, происходит фрезеровка.
Инструмент можно закрепить другим способом. Главное, чтобы центр отверстия совпадал с осью фрезы. Выключатель и патрон были доступными. Все элементы станка должны крепиться жестко, без перекосов.
Простой станок
Конструкция станка для создания фрезера из дрели своими руками состоит из 3-х основных деталей, вырезанных из фанеры:
- подошва;
- стойка;
- косынка.
Они должны располагаться строго перпендикулярно. В подошве делается отверстие под выход инструмента. Стойка по ширине равна размеру корпуса электродрели и на 20 мм длиннее. На ней с помощью хомута, расположенного выше патрона, крепится дрель. Она дополнительно фиксируется упором, прижимающим тыльную сторону корпуса с обратной стороны от шпинделя, или вторым хомутом ниже ручки. Косынка обеспечивает жесткость конструкции. Одна сторона прилегает к подошве, вторая к стойке.
При раскрое подошвы – основания конструкции, надо нарисовать на фанере квадрат, со сторонами равными ширине корпуса электродрели. С двух прилегающих сторон к нему добавить полоски, равные толщине фанеры. Отметить центр расположения инструмента и сделать отверстие корончатым или перьевым сверлом.
Вырезать подошву по контуру. Угол, противоположный соединению стойки и косынки, надо скруглить. На обратной стороне просверлить отверстия 4 мм и сделать углубления – потайные под головки саморезов, сверлом 8 мм. В противном случае шляпки винтов будут выступать и царапать стол, нарушать прилегание подошвы. Образуется перекос.
Снизу на подошву можно наклеить тонкую резину или кусочек линолеума. Это обеспечит плавное скольжение при работе фрезера.
Используя угольник, установить на место стойку и прикрутить ее винтами. Косынка крепится одной стороной к основанию, второй к стойке, обеспечивая жесткость конструкции. Отмечается положение электродрели, когда инструмент опускается ниже подошвы. Прикручивается хомут и упор. Для удобства работы подошву можно сделать из оргстекла.
Станок с вертикальным перемещением фрезы
Недостаток простого станка в невозможности делать глухие шпоночные пазы и выборки. Инструмент может входить в доску только со стороны торца. Небольшое дополнение позволит дрели полностью заменить легкий вертикальный фрезер.
Подошва делается длиннее. К ней прикручивается массивная доска с закрепленным вертикально П-образным профилем – 2 штуки. Это направляющие. На планке с одной стороны установлена дрель, с другой прикручены 2 рейки, которые заведены в металлические профили. Снизу в подошве установлен винт, служащий упором при перемещении корпуса электродрели вниз.
Имея опыт слесаря и необходимый набор деталей, можно установить самодельный фрезер на боковых цилиндрических стойках. Снизу на них одеваются пружины, поднимающие дрель вверх.
Крепление осуществляется металлическими уголками, скобами и саморезами. Глубина фрезерования регулируется винтами-упорами.
Техника безопасности
Деревообрабатывающие станки являются наиболее травмоопасным видом оборудования. Ручной фрезер — не исключение
Работа с ним требует осторожности, аккуратности и знания правил техники безопасности:
- Одежда должна быть достаточно плотной, без свисающих концов, завязок или иных мешающих элементов;
- Древесная пыль опасна для органов дыхания, является сильным аллергеном. Рекомендуется использовать респиратор, хотя бы обычный «лепесток»;
- Отлетающая стружка может попасть в глаза. Большинство фрезеров имеют защитный щиток, но воспользоваться очками будет не лишним;
- Необходимо крепко удерживать станок в руках. При работе он вибрирует, стремится развернуться в сторону, противоположную вращению вала. Не следует отвлекаться и выпускать работающий фрезер из рук;
- Утапливать хвостовик фрезы в цангу не менее, чем на 20 мм и надежно зажимать гайку ключом;
- Перед работой проверять состояние подшипников на кромочных фрезах. Они не должны скрипеть, шататься, клинить. Если замечены изъяны, ролик надо заменить;
- Сначала надо запустить фрезер и дождаться набора рабочей скорости вращения, и только после этого вводить фрезу в материал. При необходимости остановить работу сначала выводят фрезу из материала, затем останавливают станок;
- Постоянно следить, чтобы в древесине не оказалось гвоздей или шурупов, а в зоне вращения фрезы не было посторонних предметов или инструментов.
Подробнее с правилами безопасности можно ознакомиться в инструкции пользователя. Фрезеры от разных производителей могут иметь собственные, специфические правила безопасности, о которых надо знать и соблюдать в работе.
Ручной фрезер — неприхотливое устройство, не нуждающееся в слишком сложном или специализированном обслуживании. Основной уход за ним состоит в очистке от пыли и стружки, своевременной замене щеток на двигателе и проверке подшипников на валу двигателя и фрезах. Необходимо следить за чистотой направляющих штанг, легкостью перемещения по ним фрезера.
Некоторые специалисты советуют покрывать штанги слоем смазки, но это довольно спорный совет, так как к ней начнут прилипать пыль и мелкие древесные частицы. Правильнее очищать штанги кистью, смоченной скипидаром, растворяющим древесную смолу и удаляющим мелкую пыль.
В заключение необходимо напомнить, что ручной фрезер — это универсальный многофункциональный станок, имеющий массу возможностей и способный выполнять сложные операции. С его помощью изготавливаются сложнейшие детали, художественные панно и прочие поделки и изделия, требующие высокой квалификации и опыта.
Постепенно нарабатываются навыки, опыт, приводящие к усложнению рабочих операций и получению более эффективного результата. Если на первых порах фрезер используется по минимуму, это еще ничего не значит — однажды он будет выполнять сложные профессиональные задачи.
Фрезер является незаменимым инструментом при проведении всевозможных работ по дереву и активно используется профессионалами. Но если он нужен домашнему мастеру для проведения разовых работ, то есть смысл попробовать сделать его своими руками из подручных инструментов. Конечно же, самодельный фрезер по дереву, изготовленный, например, из дрели или болгарки, не способен полностью заменить стандартный инструмент. Но некоторые несложные операции, не требующие особой чистоты обработки, таким агрегатом выполнять вполне допустимо.
