Эжектор для насосной станции: принцип работы, виды, как сделать своими руками

Особенности станций, оснащенных эжекторами

Станции с эжектором применяют, чтобы организовывать водоснабжение, когда подземные пласты воды залегают на значительных глубинах, превышающих 10 м.

Насосная конструкция имеет определенные особенности, позволяющие поднимать воду на поверхность с глубины свыше 30 м.

Вот основные сферы использования систем, оснащенных эжекторами:

• подача воды в жилые дома;
• водоснабжение дач и коттеджей;
• доставка чистой воды, предназначенной для любых бытовых целей;
• организация полива.

Если нужно приобрести устройство, которое может подавать жидкость в автоматическом режиме, то эжекторная станция может считаться оптимальным решением.

Данная станция осуществляет забор питьевой воды, в которой нет абразивных частичек, и которая имеет невысокую степень минерализации.

Эжекторная станция включает в себя те же конструктивные элементы, что и обычное автоматическое оборудование:

• насосная часть;
• двигатель;
• водонапорная емкость;
• автоматическое устройство, включающее и отключающее подачу воды.

Основное отличие эжекторной системы от любой другой – наличие внутреннего или выносного эжектора. В ходе подключения оборудования на территории дома, желательно приобретать станцию с внешним эжектором.

Он издает меньший шум, в сравнении с внутренним эжектором, и продолжает подавать нужный объем воды, даже если скважина будет удалена на большое расстояние от дома.

Однако благодаря эжектору, существенно улучшаются технические характеристики насоса, находящегося на поверхности, при этом материальные затраты существенно уменьшаются.

Подробности

Типы эжекторов

Место установки влияет на тип эжектора: выносной, либо встроенный. Конструкции устройств в принципе не различаются, однако место расположение оказывает влияние на установку насоса, его эффективность.

Если устанавливают встроенный тип, то эжектор находится в корпусе насоса, или около него. При этом устройство компактно, не требует отдельной установки. Выполняют просто монтаж насосного оборудования. В корпусе насоса эжектор находится под защитой от грязи. Процесс разрежения, обратного забора жидкости происходит внутри корпуса. Не придется ставить фильтры очистки для обеспечения защиты эжектора от песка, мелкого мусора.

Внимание! Эжектор выносного типа требует при установке больше усилий, зато работает устройство с меньшим шумом. Встроенный эжектор эффективен при малых глубинах колодца, максимум десять метров

Но они способны обеспечивать хорошим напором воды. Объема добываемой воды хватает для использования в быту, при поливе огорода, мойки машин и т.д. К недостаткам можно отнести шумную работу эжектора, так как эффект усиливается при работе насоса. Следует проводить шумоизоляционные работы. Оборудование, имеющее встроенный эжектор, лучше располагать снаружи в отдельном нежилом помещении, либо в кессоне. Насосный двигатель, оснащенный эжектором внутри, должен отличаться мощностью, в отличие от модели без эжектора

Встроенный эжектор эффективен при малых глубинах колодца, максимум десять метров. Но они способны обеспечивать хорошим напором воды. Объема добываемой воды хватает для использования в быту, при поливе огорода, мойки машин и т.д. К недостаткам можно отнести шумную работу эжектора, так как эффект усиливается при работе насоса. Следует проводить шумоизоляционные работы. Оборудование, имеющее встроенный эжектор, лучше располагать снаружи в отдельном нежилом помещении, либо в кессоне. Насосный двигатель, оснащенный эжектором внутри, должен отличаться мощностью, в отличие от модели без эжектора.

Выносной тип следует устанавливать в двадцати – сорока метрах от насоса. В некоторых случаях рекомендуют удалять эжектор на пятьдесят метров от насосного оборудования.

Эжектор, находящийся под землей, не издает звуков. Устройство подключают к насосу при помощи трубы рециркуляции. По ней вода будет обратно стекать в эжектор. Более длинная труба требуется при более глубокой установке прибора. Скважину следует оснастить дополнительной трубой на этапе создания проекта. При подключении данного вида устройства требуется установка бака для накапливания воды, чтобы из него забиралась жидкость в рециркуляционную трубу.

Бак снижает уровень нагрузки на насос поверхностного типа, экономит энергию. Внешний эжектор менее эффективен, чем встроенный. Но с помощью него можно увеличивать глубину скважины, на которой забирают воду. Данный тип не предполагает расположение эжектора вблизи скважины. Устройство может находится в подвальном помещении дома.

Внимание! Эжектор можно располагать в сорока метрах от скважины, производительность насоса от этого не изменится

Установка эжекторов

Эжекторы, встроенные в насос, легко устанавливать. Они находятся внутри корпуса. Насос следует подключить к шлангу для подачи жидкости и к водопроводу. Если эжектор работает с насосной станцией, насос следует соединить с помощью штуцера, имеющего пять выходов, к гидроаккумулятору. К насосу подключают реле для регулировки давления, чтобы включать и отключать оборудование автоматически.

Более сложно устанавливать выносной тип эжектора. Первым делом ставят трубу для обеспечения обратного потока от бака с водой в эжектор. На узле всасывания ставят клапан обратного действия. За клапаном устанавливают фильтр сетчатого типа, защищающий от мусора. Кран для регулировки устанавливают на рециркуляционном патрубке сверху. Он регулирует объем воды, направляющийся к эжектору. Эта деталь не обязательна, но улучшает напор воды. Воды в водопроводе, идущему к дому, останется больше, если объем возвращаемой жидкости будет меньше. Так можно следить за силой напора воды в системе. При малом напоре закручивают кран регулировки на обратном трубопроводе, и наоборот.

Принцип действия эжектора

Чем глубже находится вода, тем сложнее ее поднять на поверхность. На практике, если глубина скважины более семи метров, поверхностный насос справляется со своими задачами с трудом.

Разумеется, для очень глубоких скважин уместнее приобрести высокопроизводительный погружной насос. Но с помощью эжектора можно улучшить характеристики поверхностного насоса до приемлемого уровня и со значительно меньшими затратами.

Эжектор — устройство небольшое, но очень эффективное. Этот узел имеет относительно простую конструкцию, его можно даже изготовить самостоятельно из подручных материалов. Принцип работы основан на том, чтобы придать потоку воды дополнительное ускорение, что позволит увеличить количество воды, поступающей из источника за единицу времени.

Галерея изображений

Фото из

Эжектор — устройство, требующееся для подъема воды поверхностным насосом с глубины более 7 м. Их используют для формирования напора в всасывающей магистрали

Эжекторы подразделяются на встроенные и выносные разновидности. Для подъема воды с глубин в среднем от 10 до 25 м применяются выносные устройства

К эжекторному устройству подключаются две разные по диаметру трубы, за счет разницы давления в смежных трубах создается напор

Эжекторы в заводском исполнении поставляются к насосным станциям и насосам-автоматам

Устройства применяются в схемах ландшафтного оформления, требующих подачи воды под давлением для систем дождевания, фонтанов и подобных конструкций

Для установки эжектора у насосного агрегата должно быть два входящих отверстия

Воспользовавшись схемами и размерами эжекторов заводского изготовления, можно собственноручно сделать полезное в откачке устройство

На всасывающее отверстие самодельного эжектора устанавливается обратный клапан с сетчатым фильтром, обеспечивающим нормальную циркуляцию в процессе откачки

Особенно удобно это решение тем, кто собирается установить или уже установил насосную станцию с поверхностным насосом. Эжектор позволит увеличить глубину забора воды до 20-40 метров. Следует также отметить, что приобретение более мощного насосного оборудования приведет к заметному увеличению расхода электроэнергии. В этом смысле эжектор принесет заметную выгоду.

Эжектор для поверхностного насоса состоит из следующих элементов:

• всасывающая камера;
• смесительный узел;
• диффузор;
• зауженное сопло.

Работа устройства основана на принципе Бернулли. Он гласит, что если скорость движения потока увеличивается, вокруг него создается область с низким давлением. Таким образом достигается эффект разрежения. Вода поступает через сопло, диаметр которого меньше, чем размеры остальной конструкции.

Эта схема позволяет составить представление об устройстве и принципе работы эжектора для насосной станции. Ускоренный обратный поток создает область низкого давления и передает кинетическую энергию основному потоку воды

Небольшое сужение придает потоку воды заметное ускорение. Вода поступает в камеру смесителя, создавая внутри него область с пониженным давлением. Под влиянием этого процесса через всасывающую камеру в смеситель попадает поток воды, находящийся под более высоким давлением.

Вода в эжектор поступает не из скважины, а от насоса. Т.е. эжектор должен быть установлен таким образом, чтобы часть воды, поднятой с помощью насоса, возвращалась в эжектор через сопло. Кинетическая энергия этого ускоренного потока будет постоянно передаваться массе воды, которая всасывается из источника.

Чтобы создать область разреженного давления внутри эжектора используют специальный штуцер, диаметр которого меньше, чем параметры всасывающей трубы

Таким образом будет обеспечено постоянное ускорение движения потока. Насосному оборудованию понадобится меньше энергии для транспортировки воды на поверхность. В результате его эффективность возрастет, как и глубина, с которой можно забирать воду.

Часть воды, добытой таким образом, по рециркуляционной трубе снова направляется в эжектор, а остальная — поступает в водопроводную систему дома. Наличие эжектора имеет еще один “плюс”. Он всасывает воду самостоятельно, что дополнительно страхует насос от работы вхолостую, т.е. от опасной для всех поверхностных насосов ситуации “сухого хода”.

На схеме изображено устройство внешнего эжектора: 1- тройник; 2 — штуцер; 3 — переходник для водопроводной трубы; 4, 5, 6 — уголки

Чтобы регулировать работу эжектора, используют обычный кран. Его устанавливают на трубе рециркуляции, по которой вода из насоса направляется на сопло эжектора. С помощью крана количество воды, поступающей на эжектор, можно уменьшить или увеличить, тем самым снизив или повысив скорость обратного потока.

Основные параметры для выбора насоса

Итак, про высоту, на которую нужно поднимать воду, мы уже писали

На что еще нужно обратить внимание при выборе? Нам нужно точно знать, удаление скважины от дома, и объем перекачиваемой жидкости, который будет зависеть от общего объема водопроводной сети и максимально возможного расхода воды ежемоментно. Банальный пример: открываем кран, ближайший к точке входа в здание – получаем хороший напор, открываем второй — напор падает, причем на удаленной точке ток воды будет самым маленьким

Расчеты тут, в принципе не сложны, их вы можете сделать самостоятельно, воспользовавшись онлайн калькулятором, или просто изучив инструкцию от производителя

Расчеты тут, в принципе не сложны, их вы можете сделать самостоятельно, воспользовавшись онлайн калькулятором, или просто изучив инструкцию от производителя.

От чего зависит давление в системе? От мощности насоса и объема гидроаккумулятора – чем он больше, тем стабильнее среднее давление в водопроводе. Дело в том, что при включении насос не работает постоянно, так как ему требуется охлаждение, и при достижении рабочего давления он не должен продолжать его увеличивать. Система устроена таким образом, что он нагнетает воду в гидроаккумулятор, в котором установлен обратный клапан, не дающей воде стекать обратно при отключении насоса. Когда значение давления в баке достигнет установленного порога, насос останавливается. Если при этом продолжается водоразбор, оно постепенно упадет, достигая минимальной отметки, что является сигналом для повторного включения насоса.

То есть, чем меньше гидроаккумулятор, тем чаще насос вынужден включаться и отключаться, тем чаще давление будет то расти, то падать. Это приводит к ускоренному износу пусковой аппаратуры двигателя – в таком режиме насосы не служат долго. Поэтому, если вы планируете пользоваться водой из скважины постоянно, покупайте для насосной станции бак с большей емкостью.

При обустройстве скважины, в нее устанавливается обсадная труба, по которой вода поднимается вверх. Труба эта может быть разных диаметров, то есть у нее может отличаться пропускная способность. По сечению обсадной трубы тоже можно правильно подобрать оборудование для своего дома.

Вся необходимая информация будет в инструкции к покупаемому насосу. Также вы можете получить рекомендации от специалистов, которые бурят вам скважину. Они будут точно знать оптимальные рабочие параметры. Не будет лишним также сделать некоторый запас по мощности агрегата, чтобы давление в системе быстрее поднималось до комфортного порога, иначе вода будет постоянно вяло течь из крана.

Особенности монтажа устройства

Как уже упоминалось, установка эжектора, встроенного в насос особых проблем не доставляет, поскольку устройство уже находится в корпусе прибора. Поверхностный насос просто подключают к водоподающему шлангу с одной стороны, а также к системе водопровода – с другой стороны.

Если же он используется в составе насосной станции, то насос соединяют с гидроаккумулятором посредством специального штуцера на пять выходов. Кроме того, насос необходимо будет подключить к контактам реле давления, чтобы обеспечить его автоматическое включение и отключение.

На этой схеме наглядно изображен порядок подключения выносного эжектора к насосной станции с указанием мест монтажа всех необходимых узловl

Перед включением поверхностного насоса его обязательно следует залить водой через предусмотренное для этого заливочное отверстие. Нельзя включать такое оборудование без воды, оно может сгореть. Если монтаж насоса выполнен правильно, эжектор будет работать без перебоев.

Но установка выносного эжектора производится по более сложной схеме. Для начала необходимо будет установить трубу, которая обеспечит обратный поток воды от накопителя к эжектору. На всасывающий отдел эжектора устанавливают обратный клапан. За ним следует поставить сетчатый фильтр, который защитит устройство от засорения.

Сверху на трубе рециркуляции необходимо установить регулировочный кран, чтобы регулировать количество воды, которая направляется к эжектору. Этот узел не является обязательным, но может существенно улучшить ситуацию с напором воды в доме.

Чем меньше воды будет возвращаться к эжектору, тем больше ее останется для водопроводной системы дома.

Сборка эжектора перед эксплуатацией производится по стандартной схеме. Снизу к корпусу эжектора подсоединяется сетчатый фильтр, сверху – через сопло трубка Вентури, выполненная в виде пластикового раструба (+)

Таким образом можно влиять на напор воды в водопроводе. При его недостатке следует немного закрутить регулировочный кран на обратной магистрали.

Если же напор слишком большой и создает ненужную нагрузку на водопроводную систему, имеет смысл направить к эжектору большее количество воды, чтобы повысить эффективность работы насосного оборудования.

Некоторые промышленные модели эжекторов уже снабжены системой такой регулировки. В инструкции, которая прилагается к прибору, обычно подробно описан порядок настройки работы эжектора.

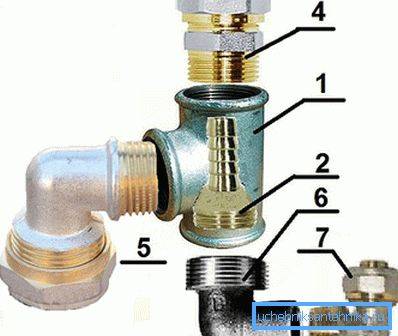

Конструкция эжектора (вариант 1)

Самый несложный эжектор возможно собрать на базе штуцера и тройника – эти подробности буду делать функцию трубки Вентури в весьма упрощенном варианте. Фасонные элементы для эжектора смогут использоваться из разного материала (металл, пластик). В этом случае конструкция эжектора собрана из цанговых фитингов и латунного тройника для металлопластиковых труб.

Диаметр фасонных элементов для конструкции эжектора принимается в зависимости от производительности насосной станции и диаметра всасывающего и рециркуляционного трубопровода, диаметр всасывающего трубопровода не может быть меньше 25 мм. В нашей конструкции будет использован тройник диаметром 20 мм с подключением к нему всасывающего трубопровода 26 мм и рециркуляционного 12,5 мм.

1. Тройник ?» мм.
2. Штуцер ?» мм и с отводом 12 мм.
3. Переходник 20?25 мм.
4. Угол 90? (наружный/внутренний) для металлопластиковой трубы ?»?16 мм.
5. Угол 90? (наружный/внутренний) для металлопластиковой трубы ?»?26 мм.
6. Угол 90? (наружный/внутренний) ?»??».

Трудность в данной конструкции может составить штуцер, его придется мало доработать, в частности обточить шестигранник до конусообразного состояния.

Нижнее основание появившегося конуса должно иметь диаметр на пара миллиметров меньше, чем внешний диаметр резьбы штуцера, кроме этого необходимо укоротить его резьбу, дабы осталось максимум четыре витка. Посредством плашки необходимо прогнать резьбу и нарезать еще пара витков на взятом конусе.

Сейчас возможно собрать эжектор. Для этого штуцер (2) вкручиваем узкой частью вовнутрь тройника (1) так, дабы штуцер заходил на 1–2 мм за верхний край бокового отвода тройника, и дабы оставалось как минимум несколько витков на внутренней резьбе тройника, чтобы возможно было вкрутить отвод (6). В случае если оставшейся свободной резьбы тройника будет не хватать, необходимо будет еще сточить резьбы штуцера, при дефицита длины штуцера на него возможно надеть кусочек трубочки. К отводу (5) через которого будет происходить всасывание воды, необходимо присоединить в обязательном порядке обратный клапан, дабы при запуске системы вода не выливалась из всасывающего и рециркуляционного водопровода, в противном случае система не запустится. Кроме этого необходимо уплотнить все резьбовые соединения посредством любого герметика.

Таковой эжектор не будет иметь большого коэффициента эжекции из-за несовершенства конструкции трубки Вентури, исходя из этого его возможно использовать для подъема воды с глубины не более десяти метров.

Имеется еще вариант, как сделать эжектор, такая конструкция более действенная в виду более идеальной трубки Вентури, она более сложная в изготовлении, но коэффициент эжекции будет выше, чем в прошлой модели.

1. Тройник ? 40 мм.
2. Отвод 90? 1/2″ мм.
3. Сгон 1/2″ мм.
4. Сгон 3/4″ мм.
5. Контргайка 1/2″ мм.
6. Контргайка 3/4″ мм.
7. Заглушка.
8. Обратный клапан.
9. Штуцер 1/2″ мм.
10. Штуцер 3/4″ мм.
11. Сопло 10 мм.
12. Резьбовой сгон 1/2″ мм.

Делается таковой эжектор из металлических фасонных частей. В качестве сопла (11) возможно применять бронзовую трубку, сделать в ней продольные разрезы, сжать, а швы запаять. В заглушках (7) необходимо сделать отверстия подходящего диаметра и нарезать резьбу, дабы вкрутить сгоны (3 и 4) и зафиксировать контргайками. Сопло необходимо будет зафиксировать в сгоне посредством пайки.

Эжектор для насосных станций

Для чего нужен эжектор?

Для поднятия воды с большой глубины требуется погружной насос или увеличение массы и габаритов оборудования, отчего оно становится малоэффективным и потребляет большое количество электроэнергии. Чтобы не допустить таких проблем, нужно прибегнуть к помощи дополнительного устройства, которое сможет подтолкнуть воду к поверхности, облегчая ее подъем. Для этого и используется эжектор.

Принцип действия

По конструкции это простое устройство. Он состоит из основных компонентов, которым являются:

• Сопло,
• Смеситель,
• Всасывающая камера,
• Диффузор.

Сопло — это патрубок, сужающийся к концу. Жидкость, идущая из сопла, быстро ускоряется и вырывается из него на высокой скорости. Бернулли вывел формулу, согласно которой, поток жидкости на большой скорости не оказывает большого давления на окружающую среду. Из сопла вода проходит в смеситель, создавая немалое разряжение по своим границам.

Далее, из всасывающей камеры в смеситель под действием такого разряжения поступает вода. Объединенный ее поток через диффузор идет дальше по трубам.

По сути, эжектор работает таким образом, когда кинетическая энергия переходит от среды с большей скоростью к среде с меньшей скоростью. Как происходит его взаимодействие с насосной станцией?

Трубопровод, идущий от скважины к насосу, включает в свой состав эжектор. Вода, которая поднимается на поверхность, идет обратно в скважину к эжектору, при этом образуется линия рециркуляции. Она с огромной скоростью выталкивается из сопла, забирая с собой новую порцию жидкости из скважины, чем обеспечивается дополнительное разряжение в трубопроводе. В результате насос для обеспечения подъема жидкости с большой глубины тратит меньше энергии.

На линии рециркуляции установлен вентиль, который помогает регулировать объем жидкости, поступающий обратно в систему ее забора, чем настраивается эффективность всей системы.

Избыток воды, который остался незадействованным в рециркуляции, доставляется к потребителю, этим определяется продуктивность всей станции. Поэтому можно использовать двигатель с меньшими показателями мощности и менее массивной насосной частью, тем самым можно проследить ее увеличение срока службы, а также уменьшение потребления энергии.

Благодаря эжектору облегчается запуск системы. Небольшой объем жидкости создает в трубопроводе разряжение и инициирует первоначальный ее забор для предотвращения продолжительной работы насоса вхолостую.

Что такое эжектор и зачем он нужен

Конструкция эжектора не отличается высокой сложностью, его основными элементами являются:

• Сопло. Представляет собой цилиндрический патрубок, имеющий на конце конусное сужение. Согласно закону Бернулли, при уменьшении сечения трубопровода давление в нем становится ниже, а скорость проходящего потока увеличивается. Таким образом, происходит движение транспортируемого потока с высоким давлением в область низкого (подсос) и одновременно выталкивание его струей воды, движущийся с большой скоростью (передача кинетической энергии).
• Всасывающий патрубок. Через данный элемент эжектора в него поступает транспортируемая жидкость, обычно его диаметр превышает размеры входного патрубка сопла.
• Камера смешения. В данном узле происходит столкновение двух потоков, при этом основному передается кинетическая энергия от вспомогательного.
• Горловина. После смешивания двух потоков, жидкость поступает в суженую часть, где ее скорость увеличивается.
• Диффузор. Элемент имеет конусообразное расширение на конце, в результате чего давление жидкости на выходе возрастает, а скорость потока снижается. Сечение диффузора рассчитано на подсоединение к нему напорного трубопровода стандартного диаметра.

Рис. 3 Центробежный насос – внутреннее устройство

Применение эжектора в бытовых насосных станциях оправдано лишь в исключительных случаях — при его использовании в зависимости от глубины погружения всасывающего патрубка КПД падает на 50 — 70%, что приводит к неоправданному перерасходу электроэнергии. Поэтому для забора воды с больших глубин все используют погружные электронасосы и бурят под них специальные скважины. Это эффективнее еще и потому, что КПД погружных насосов выше, чем поверхностных, которые тратят часть своей энергии на всасывание и подъем столба воды до рабочего колеса (соотношение 65% к 50%).

На рынке насосного оборудования все же встречаются поверхностные центробежные электронасосы со встроенными или выносными эжекторами, и чтобы ответить на вопрос, для чего нужен эжектор в насосной станции, следует рассмотреть варианты его использования:

• Засушливое лето или долгое время погода без осадков. В этом случае статический уровень воды в колодце или скважине понижается, и при отметке более 9 м от поверхности обычный центробежный поверхностный насос не сможет ее поднять. В данной ситуации можно подсоединить выносной эжектор и пользоваться источником некоторое время с потерей производительности до подъема статического уровня.
• Если происходит разовый интенсивный водозабор. Ситуация может возникнуть, если неглубокий источник имеет малый дебит (скорость пополнения), а необходимо поднять большой объем воды, к примеру, для бани, наполнения емкостей для полива и других хозяйственных нужд в частном доме, приводящий к падению уровня.
• Эксплуатационное опускание зеркала воды в источнике. Любая скважина на песке имеет невысокий срок службы и со временем заиливается, такая же проблема возникает и у колодцев, поэтому статический уровень воды в них падает. Установка эжектора позволит поднимать воду из глубин более 9 метров до прочистки источника или решения проблем другими методами.

Рис. 4 Эжекторные насосные станции

Преимущества, принцип работы и тонкости монтажа

Поверхностный насос с внешним эжектором имеет следующие плюсы:

• работа с большими глубинами вплоть до 50-и метров;
• небольшие габариты и масса станции;
• удобство подведения воды к объекту;
• возможность работы в экстремальных условиях – при температуре от -20 до + 130 градусов.

Устройство и принцип работы внутреннего эжектора

Конечно, не каждый пароэжекторный насос может похвастаться всеми вышеперечисленными преимуществами. Так, некоторые модели могут работать в условиях сильного мороза, другие – нет.

Как работает устройство?

Пароэжекторный насос имеет довольно простой принцип действия – небольшое количество воды, которое расположено в специальном баке устройства, используется для вспомогательного втягивания жидкости. Принцип действия простой, но очень эффективный.

Хотя, такая система не имеет серьезной производительности. Но, пока никто не изобрел новой насосной системы, которая сможет вытягивать жидкость с большей глубины. Поэтому, насос с эжектором для воды так популярен сегодня.

Эжектор для насоса всегда опускается на нужную глубину – для забора воды, а насосная система монтируется на поверхности – для удобства пользования и регулировки водозаборной системой.

Как действует эжектор

Эжектор представляет собой компактное и эффективное устройство. Прибор отличается простой конструкцией, его легко соорудить своими руками из имеющихся в доме материалов. В основе лежит принцип: придание ускорения потоку жидкости, увеличивая ее объем при поступлении из скважины за определенное время.

Данное способ уместен, если в скважине установлен поверхностный насос. С эжектором можно изменить высоту. На которой происходит забор воды до сорока метров. Выгода установки эжектора лежит в экономии электричества, ведь более мощный насос потребляет много электроэнергии.

Составные части эжектора:

1.Камера, всасывающая жидкость.

2.Смесители.

3.Диффузор.

4.Узкое сопло.

В основе работы устройства лежит принцип Бернулли. При увеличении скорости потока, снижается давление около него, образуется область разрежения. Жидкость засасывается в сопло с диаметром меньшим, чем вся конструкция. Суженое пространство заставляет ускориться потоку воды. Жидкость течет в смесительную камеру, образуя внутри низкое давление, сама же вода течет под действием высокого давления. В эжектор поступает жидкость из насосного оборудования. Устройство должно стоять так, чтобы некоторый объем воды, поднятый насосным оборудованием, вернулся в эжекторную конструкцию сквозь сопло.

Насос затрачивает мало энергии, чтобы перекачать воду на поверхность. При этом увеличивается производительность насоса, глубина скважины также становится больше, на которой добывают жидкость. Эжектор при всасывании воды работает самостоятельно, не дает насосу работать на сухом ходе.

Для регулировки эжектора применяют простой кран, установленный на циркуляционном контуре, по которому жидкость поступает из насосного оборудования к соплу. Краном можно увеличивать, либо уменьшать напор поступающей воды, при этом изменяется скорость жидкости в обратном потоке.

Какие бывают насосные станции

Насосная станция представляет собой собранную в моноблок конструкцию, основной частью которой является центробежный электронасос, размещенный над баком гидроаккумулятора, ее обязательные элементы — реле давления и манометр, закрепленные на пятивходовом фитинге.

Принцип работы центробежного электронасоса состоит в подаче всасываемой жидкости в центр рабочего колеса с лопастями, которые при вращении благодаря центробежной силе выталкивают ее наружу через боковой выходной патрубок.

Стандартный центробежный насос имеет в центре гидравлического отсека входное отверстие и расположенное перпендикулярно его оси выходное в боковой части, но встречаются насосы с другой конструкцией.

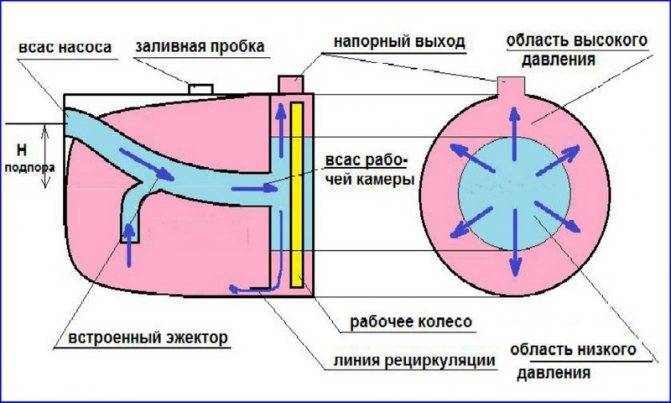

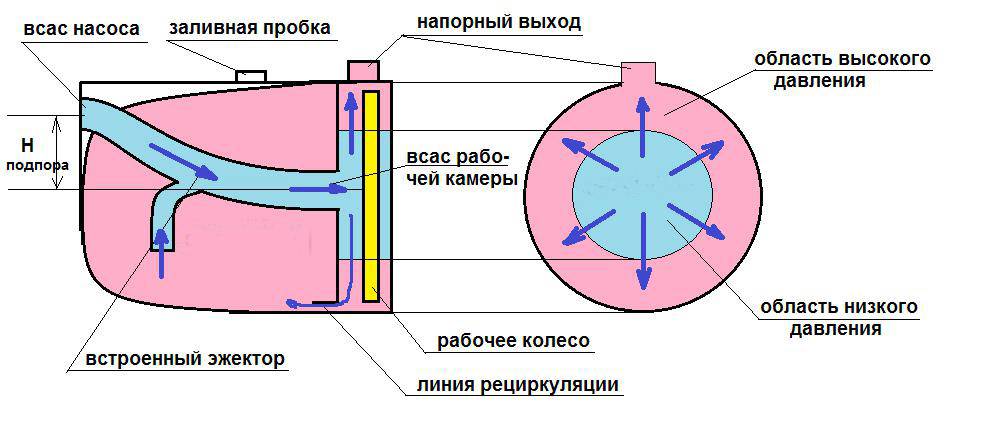

Рис. 5 Встроенный эжектор — схема

Станции со встроенным эжектором

Насосные станции со встроенным эжектором имеют в своем составе центробежный электронасос, в гидравлической части которого размещен эжекторный узел. Принцип работы подобной системы довольно прост — всасываемая вода поступает на центробежное рабочее колесо, которое выбрасывает ее через боковой патрубок. Одновременно часть жидкости, которой вращение колеса придало кинетическую энергию, направляется по эжекторному каналу в форсунку и выталкивается из нее под давлением. Ускоренный за счет суженой части форсунки поток смешивается с транспортируемым, передавая ему свою энергию, и одновременно втягивая за счет пониженного давления на выходе. Таким образом, достигается существенное увеличение глубины погружения всасывающего патрубка, которая в некоторых моделях доходит до 50 метров.

Отличительной особенностью подобных насосов является входное отверстие, смещенное относительно центральной оси (в обычных центробежных электронасосах подобное расположение также не редкость), в составе насосных станций подобные агрегаты встречаются очень редко благодаря приведенным выше причинам (низкий КПД).

Рис. 6 Устройство электронасоса со встроенным эжектором

Станции с выносным эжектором

Насосная станция с выносным эжектором имеет существенное преимущество перед оборудованием со встроенным эжекторным узлом — она может работать в обычном режиме, поднимаем воду с глубины не более 9 метров, а при необходимости к ней всегда можно подключить приспособление для увеличения глубины всасывания.

Для этого в гидравлической части корпуса имеются два отверстия разных диаметров со стандартными размерами 1 1/2 и 1 дюйм, к большему подключают напорный трубопровод, а ко второму рециркуляционный, подающий воду на эжекторную форсунку. Сам эжекторный узел помещают в водозаборный источник вместе с трубопроводами. Так как без подачи жидкости в эжектор она не будет подниматься с большой глубины, перед началом работы всю систему заполняют водой.

По внешнему виду электронасосы с выносным эжектором отличаются от типовых моделей наличием двух расположенных рядом отверстий в гидравлическом отсеке корпуса. Насосная станция с внешним эжектором выпускается многими отечественными и зарубежными производителями, наибольшей известностью пользуется модель Marina от итальянской фирмы Speroni, также на рынке часто встречаются другие итальянцы: Aquatica, Quattro Elementi, отечественные Unipump.

Рис. 7 Станция с выносным эжектором и его подключение

Что это такое

Эжектор — это довольно небольшое по габаритам, но весьма эффективное устройство, имеющее простую конструкцию, поэтому некоторые пользователи изготавливают его самостоятельно. Особенно это эффективно, когда в хозяйстве уже имеется насосная станция с мощным насосом различного типа. С эжектором оборудование позволяет без особых усилий откачивать чистую воду с глубины от 25 до 40 метров и более.

Используя такое дополнительное оборудование, каждый пользователь экономит денежные средства, которые были бы истрачены на покупку дорогостоящего оборудования. Если же у вас еще нет аналогичной станции, а только вырыт колодец, то приобретайте сразу изделие, оборудованное эжектором.

Устройство и принцип действия установки

Эжектор – устройство, предающее энергию двигающейся с большой скоростью среды другой, менее подвижной. В сужающемся сечении аппарата возникает зона пониженного давления одной из сред, провоцируя подсос второй среды в ее поток.

Что дает возможность ей передвигаться и удаляться от точки всасывания, используя для движения энергию первой среды.

Внутреннее устройство эжектора. Это оборудование используется для обеспечения добавочных метров подъема воды и страхования насоса или станции от нежелательного сухого хода в случае внезапного понижения уровня скважины

Установки с внутренним эжектором предназначаются для перекачки воды из неглубоких, не более 8 м, скважин, накопительных резервуаров, колодцев или водоемов. Отличительная черта устройства – способность «самовсасывания», позволяющая захватывать воду, находящуюся ниже уровня входного патрубка. Поэтому для корректной работы аппарата требуется предварительная заливка его водой. Рабочее колесо устройства нагнетает жидкость, отправляет к входу в эжектор, создавая тем самым эжектирующую струю.

Она, продвигаясь по сужающейся трубке, разгоняется. Соответственно, давление внутри струи уменьшается. Таким образом, и давление внутри камеры всасывания так же существенно уменьшается. Если подключить к входному патрубку трубу и опустить ее в воду, она начнет с силой всасываться в устройство. Далее жидкость отправляется в камеру всасывания, замедляется и направляется по диффузору к выходу, постепенно увеличивая свой напор.

Насосная станция с выносным (слева) и внутренним (справа) эжектором. Оборудование с выносным эжектором может быть установлено на приличном расстоянии от колодца или скважины

Еще одна разновидность поверхностных установок – насосная станция с выносным эжектором. Их отличает наличие внешнего эжектора, погружающегося в источник водоснабжения. Устройство и сфера применения установок в целом такая же, как и у аналогов с внутренним эжектором. Существенное отличие – возможность использования устройства на глубинах более 10 м. Кроме того такие насосы чрезвычайно требовательны к условиям монтажа внешнего эжектора. Трубы, соединяющие его с насосом, должны быть установлены строго вертикально, иначе входная магистраль может быть завоздушена и потеряет работоспособность.

Наиболее оптимально использовать такое устройство для работы на глубине 15-20 м, хотя некоторые производители указывают как максимальную отметку в 45 м. Понятно, что с увеличением высоты подъема характеристики работы насоса ухудшаются. В целом устройства с выносным эжектором имеют меньший КПД, чем с внутренним.

Он составляет всего лишь 30%. Зато они позволяют избавиться от шума, создающегося аппаратом, и дают возможность размещать установку в нескольких десятках метров от колодца.
