Естественная и принудительная вентиляция в ванной комнате: какая лучше, как сделать совмещение

Для чего вентилировать подполье

Если неизолированный фундамент не вентилируется, то подвальное помещение быстро становится очень влажным и рано или поздно превращается в конденсат. Влага в виде водяного пара просачивается через плиты перекрытия из дома, а также с земли. Фундамент невозможно проветривать, поэтому он накапливается в грунте под домом, в цокольных стенах, на брусьях пола, на досках пола и/или на софитах.

В тех же помещениях, где температура и влажность положительная и высокая (в отапливаемом доме температура всегда выше точки замерзания, даже при глубоких морозах), бактерии, грибки и разлагающиеся материалы очень активны. В результате в дом попадают очень неприятные запахи и материалы портится.

Вторая причина для выветривания вашего подвала – это газ радон, который выделяется из почвы и иногда в значительных количествах. Это природный радиоактивный газ. Без вентиляции радон будет накапливаться в верхней части подвала, постепенно просачиваясь в дом. К чему может привести присутствие радиоактивного газа в Вашем жилом помещении, вероятно, не стоит говорить. Так что это еще одна веская причина, чтобы проветрить твой подвал.

Есть два способа проветривания пространства под полом:

1. Проделайте вентиляционные отверстия в фундаменте. В этом случае влага удаляется сквозняком – вентиляционные отверстия расположены в противоположных стенах.
2. Организовать забор воздуха из подвала – провести вентиляционную трубу на крышу, а приток воздуха – через жалюзи в помещения. В этом случае в фундаменте нет отверстий, но необходимо тщательно утеплить наружный фундамент + подвал + глухую зону. Затем гидроизолируйте фундамент в подвале.

Виды вентиляционных систем

Где бы ни устанавливалась вентиляция (система для качественного воздухообмена в замкнутых пространствах), необходимо знать, по каким параметрам она различается. Опираясь на возможности той или иной системы и ее модификации, можно самостоятельно сделать вентиляцию в ванной комнате и в туалете, независимо от того, раздельный это санузел или совмещенный.

По способу воздухообмена вентиляция бывает естественной и принудительной.

Естественная вентиляция

В обязательном порядке устанавливается в многоквартирных домах и должна быть учтена при проектировании и строительстве частного дома.

Неотъемлемым элементом системы естественной вентиляции являются вытяжные каналы, установленные в санузлах и на кухне жилых помещений.

Этапы воздухообмена при естественной вентиляции

1. При хорошей тяге загрязнённый влажный воздух из санузла по вентканалам вытягивается за пределы жилого помещения.
2. Свежий воздух из комнат начинает поступать через специальные отверстия в дверях либо щели между ними и полом.
3. В само жилое помещение приток воздуха происходит посредством вентиляции через окна, во время открытия входных дверей, либо через специально предусмотренные для этого клапаны.

При нарушении одного из этапов данной цепи полноценное функционирование естественной вентиляции будет невозможно.

Возможные причины нарушения работы естественной системы воздухообмена:

1. Засорённые вентиляционные каналы и, как следствие, слабая тяга.
2. Отсутствие необходимых каналов для притока воздуха в ванной и туалете.

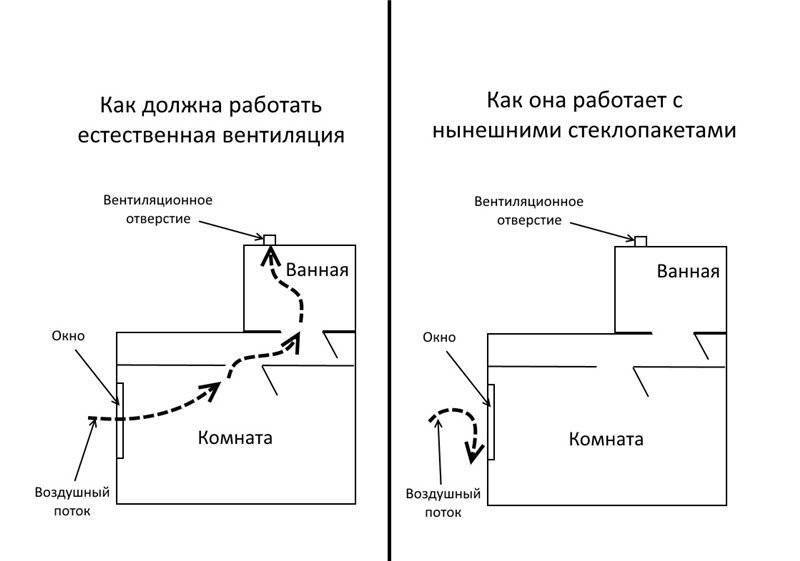

3. Использование современных, герметичных, не дышащих материалов и конструкций (окна, двери, отделка), не дающих свободно поступать воздушным массам извне в комнаты жилого помещения.
4. Возникновение эффекта обратной или слабой тяги (при изменении погодных условий, малой разнице температуры воздуха в помещении и на улице, выравнивание давления и плотности воздушных масс).

Конструкцию естественной вентиляционной системы, установленной в многоэтажных домах, нельзя изменять, но можно усовершенствовать, повысив её эффективность.

Принудительная вентиляция (искусственная)

Циркуляция воздуха происходит с применением механических аппаратов — вентиляторов, увеличивающих скорость движения воздушного потока в замкнутых пространствах.

Вентилятор разреживает плотный воздух внутри санузла, втягивая часть его в вентканал, на входе которого установлен. Как результат, происходит естественный приток воздуха из жилых комнат.

Возможные причины нарушения работы принудительной системы воздухообмена:

1. Неправильно подобранный вентилятор по мощности.
2. Отсутствие подачи электроэнергии.

Вентиляционные системы разделяются по назначению:

Вытяжная	Приточная	Смешанная
Поток вытягивается вентилятором	Поток вытягивается естественным путём	Поток вытягивается вентилятором
Естественный приток воздуха	Воздух в комнаты нагнетается вентилятором	Воздух в комнаты нагнетается вентилятором
1 вентилятор	1 вентилятор	2 вентилятора

По конструкции различают 2 типа вентиляционных систем: канальную и бесканальную.

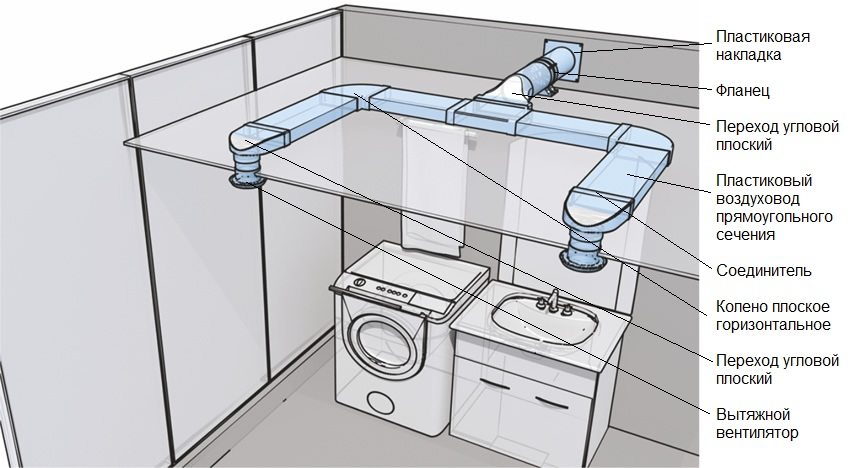

Канальная вентиляция – воздух движется по вентиляционной системе в специально оборудованных каналах (трубах, коробах, вентиляционных шахтах).

Бесканальная вентиляция – вытяжка осуществляется через отверстия в стенных проёмах или потолке, воздух вытягивается либо из одного помещения в другое (из ванной в туалет), либо сразу на улицу или в чердачное помещение.

Варианты вентиляции для ванны и туалета частного дома

В принципе, к вентиляции для ванной и туалета в частном доме надо относиться точно так же, как и к любому другому помещению. Правда, есть у этих комнат свой собственный норматив воздухообмена, который определяется величиною 25 м³/час в независимости от объема пространства. При этом если санузел является совмещенным, тогда данный показатель увеличивается вдвое, то есть 50 м³/час.

Во всем остальном это обычные комнаты, в которых можно обустроить естественную или принудительную вентиляцию. Рассмотрим их по отдельности.

Естественная

Естественная вентиляция — это свободный поток воздуха, который перемещается за счет физических законов, где в основе лежит движение воздушных масс в противоположных направлениям в зависимости от их температуры. То есть, теплый поднимается к потолку, холодный опускается к полу.

На этом и строится вентиляция санузла. То есть, в стену помещения в процессе строительства закладывается труба или сооружается отдельный вентиляционный короб из бетонных блоков, в которые делается врезка в виде отвода. Через него и будет происходить отток теплого воздуха по воздуховодам. Отвод производится через крышу на улицу.

Конечно, без пополнения воздуха внутри ванной или туалета движение невозможно, поэтому необходима приточная магистраль, через которую воздух будет попадать в эти комнаты. Обычно никакого специального устройства для этого в помещениях не делается. Приток воздуха происходит через неплотности в конструкции входной двери. А сам воздух поступает через приточные каналы, расположенные в смежных помещениях. Вот так работает естественная вентиляция в туалете и ванной.

Принудительная

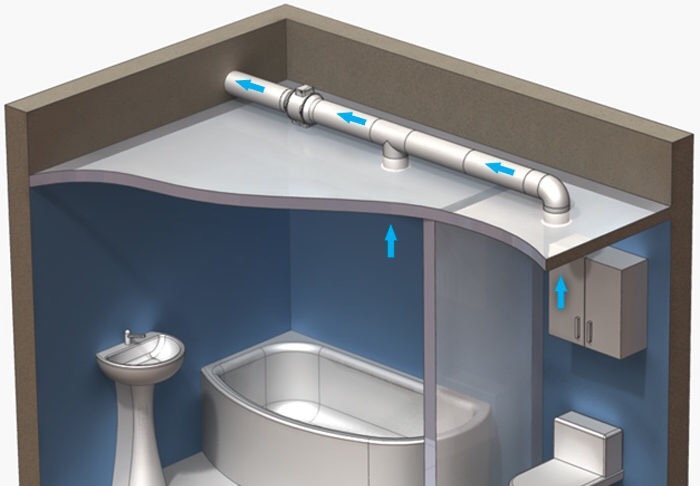

Принудительная вентиляция туалета и ванной – это все тот же вентиляционный стояк, в который устанавливается вентилятор. Это может быть обычный бытовой вытяжной прибор или более сложный в виде канальной конструкции, то есть труба с установленным внутрь вентилятором.

Необходимо отметить, что именно эта система чаще всего и монтируется в частных домах. К тому же она не требует особых затрат. Да и сам монтаж принудительной вентиляции данного типа не очень сложен. Для этого надо просто на стену, где расположен вентиляционный канал, установить и закрепить бытовой вытяжной вентилятор. Крепится он на четыре самореза, которые своими руками вкрутить не составит большого труда. Основная и более сложная задача – это подключить вентилятор к розетке. Длины питающего провода может не хватить, поэтому его просто удлиняют.

Есть в питании вентилятора электрическим током одна хитрость. Работать этот прибор должен не всегда. Чаще его включают, когда посещают туалет или ванную, поэтому делают синхронное включение вентилятора с освещением комнат. То есть, зашли в ванную, включили освещение, тут же автоматически включается и вентилятор. И, наоборот, с выключением. Схема несложная, разобраться и подключить ее небольшая проблема.

И еще один момент, который касается производительности выбираемого прибора. Он должен соответствовать нормативам воздухообмена в этих двух помещениях. Во всяком случае, показатель не должен быть меньше объема отводимого воздуха. То есть, производительность вентилятора не должна быть меньше 25 м³/час для туалета и ванной по отдельности, и 50 м³/час для санузла.

Типы и функции вентиляции для ванных комнат

Прежде чем сделать выбор в пользу той или иной системы воздухообмена, необходимо ознакомиться с типами и принципами работы таких систем. Вытяжка ванной комнаты может быть организована естественным и принудительным методом.

Естественная вытяжка. Такая вытяжка работает вследствие действия естественных факторов, таких как разница давления и температуры воздуха в помещении и за его пределами. Отработанный воздух удаляется через вентиляционный канал, проходящий в стене дома. Для осуществления воздухообмена вполне хватает открытого окна или двери, через которую поступает приточный воздух.

Принцип обустройства естественной вытяжной вентиляции в санузлах

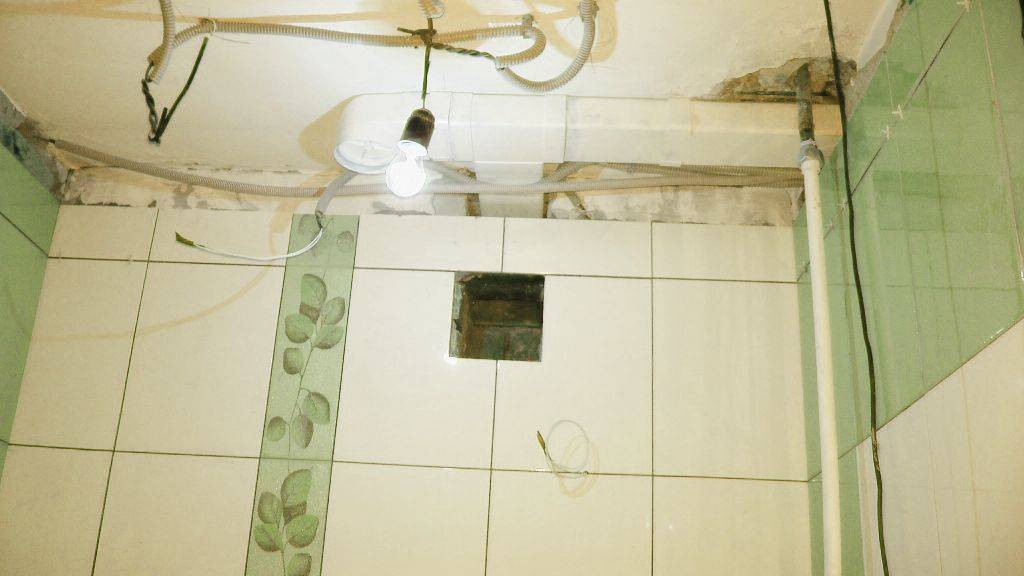

Очень часто, особенно в многоквартирных домах старых построек, вентиляционные каналы бывают засорены или забиты вследствие разрушения вентиляционных оголовков на крыше зданий. В таком случае естественная вытяжка в ванных комнатах не работает.

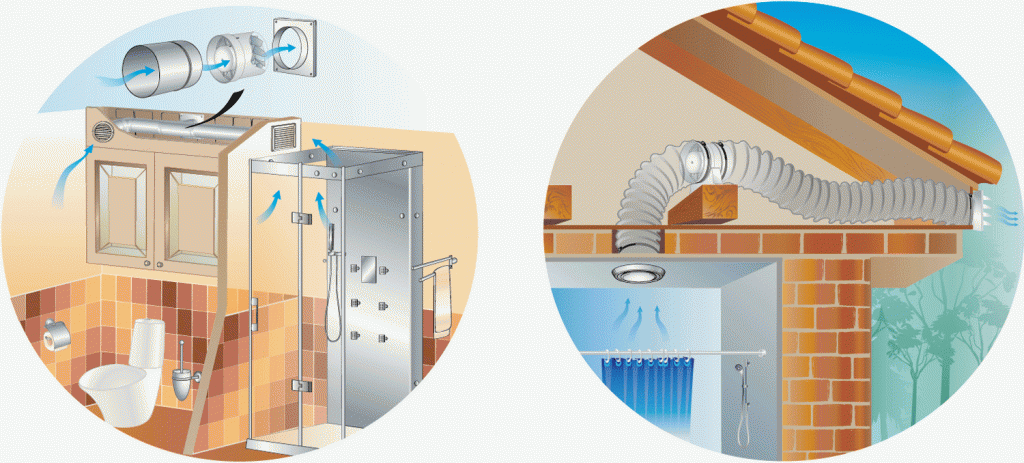

Механическая вытяжка. Система такой вытяжки функционирует за счет работы вентиляторов, принудительно удаляющих загрязненный поток воздуха в отводящие вентканалы. Установку такой вентиляции можно сделать в любой момент, в то время, как каналы естественной вентиляции закладываются на этапе строительных работ.

Вентилятор обеспечит принудительный отвод использованного воздуха из ванной комнаты

Принудительные вытяжки в ванной комнате и туалете устанавливаются в следующих случаях:

• отсутствие или слабое функционирование естественного воздухообмена;
• перепланировка ванной комнаты или совмещение ее с туалетом, когда часть вентканалов убирается;
• установка электрооборудования, способствующего увеличению образования пара, объем которого полностью не выводится естественной вытяжкой;
• ванная комната имеет маленькие размеры — вытяжка в ванной комнате не успевает отвести количество пара, образующееся при принятии ванны или душа.

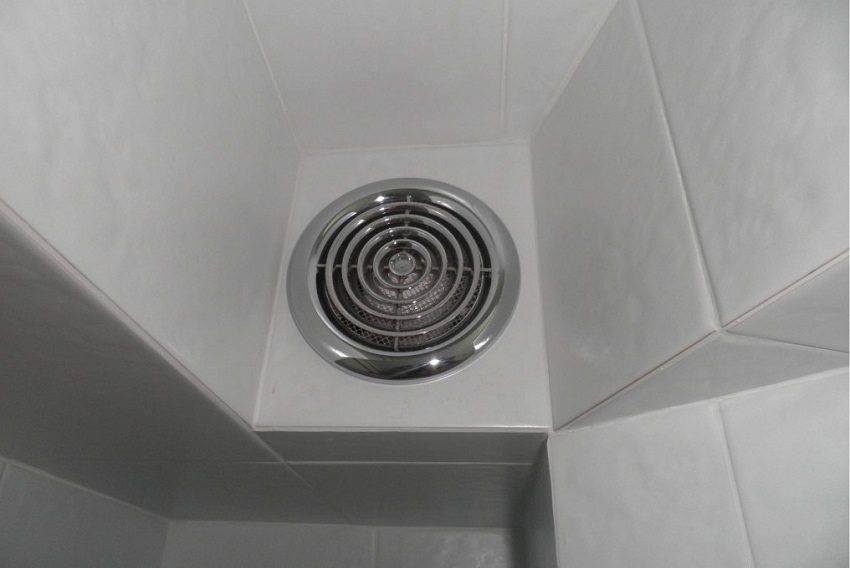

Декоративные решётки для вытяжки в ванной можно выбрать под любой интерьер

Разновидности

Не секрет, что при возведении домов предусмотрены специальные параметры, регулирующие состояние гигиенических норм. Именно для этого устанавливается . Расчетный показатель функционирования системы должен составлять 25 м3/ч свежего воздуха в квартиру, если же санузел совмещенный, то показатель возрастает до 50 м3/ч. Данные нормы напрямую относятся естественной и искусственной вентиляции без исключения.

Новый вентилятор

Естественное движение воздуха позволяет обеспечить свежестью ванную и туалетную комнаты, руководствуясь законами физики. Это значит, что природа за счет разницы давления и температуры самостоятельно направляет воздушные массы в дом. Отдельно стоит отметить факт, который вызывает существенные затруднения при вентиляции – препятствие закрытых пластиковых окон нормальному функционированию вытяжного отверстия.

Таким образом, для лучшего проветривания помещения их необходимо чаще открывать. Искусственная система при помощи установки дополнительных приспособлений сделает эту задачу легко выполнимой. Типы вентиляторов подразделяются на следующие:

1. Вытяжные. Обеспечивает надежное выведение из туалетной комнаты старого воздуха в обмен на новый из соседних помещений.

2. Приточные. Характеризуется принудительной подачей свежего потока одновременно, вытягивая из комнаты отработанную атмосферу.

3. Комбинированные. Как следует из названия, успешно сочетают в себе качества вытяжной и приточной системы.

Помимо, данной градации вентиляционной конструкции, существует еще одна. Она бывает:

• Бесканальной, т.е. обмен воздуха происходит по обобщенным шахтам многоэтажных или частных домов.
• Канальной. Данная система характеризуется особыми подводами к участкам, где необходима интенсивность в процессе очищения атмосферных масс от пара, влаги, неприятных запахов и других вредных компонентов.

В связи с этим вентиляция в ванной и туалетной комнате устанавливается вместе с принудительными системами, осуществляется монтаж вентилятора с отведенным включателем, что делает его применение весьма удобным. Такой способ позволяет применять систему даже вовремя приема водных процедур или посещения туалета.

Вентиляция в ванной в частном доме

Вентилирование в ванной играет очень важное значение. Это легко пояснить тем, что здесь происходить систематическое скопление влажного пара и влаги, что провоцирует развитие плесневого налета. Помимо угрозы здоровью, жизни, плесень пагубно отражается на состоянии мебели, предметов, материалов

Именно поэтому, правильная установка вентиляции в данной комнате не прихоть, а острая необходимость

Помимо угрозы здоровью, жизни, плесень пагубно отражается на состоянии мебели, предметов, материалов. Именно поэтому, правильная установка вентиляции в данной комнате не прихоть, а острая необходимость.

Ванная комната – особое помещение в доме, где наблюдается достаточно высокий уровень влажности, а микроклимат существенно разнится с остальными частями частного дома. Учитывая строительные нормы, температура в теплый сезон не должна падать ниже двадцати градусов, а в холодный – менее двадцати пяти.

Что касается уровня влажности, то показатель не должен превышать 65 процентов. Подобные характеристики способны обеспечить гигиеничность, комфортность всех процедур. В помещении сооружается вытяжная вентиляция, это помогает поддерживать оптимальный уровень влажности. Разновидности вентиляции:

• естественная, а также принудительная;
• кольца в двери;
• есть возможность установить решетку на вентиляцию;
• приточная.

Самым простым и доступным считается процесс установки решетки, колец. Данные материалы изготовлены из металла, древесины, а также полимерных материалов. Чтобы установить кольца, придется сверлить соответствующие отверстия, обработать их наждачной бумагой и покрыть лаком, после этого можно ставить кольца. Подобным образом можно установить решетку на вентиляцию, но придется сделать более габаритное отверстие в двери. Выполнив монтаж решетки, колец, следует удостовериться в том, что они крепко держатся и не смогут выпасть.

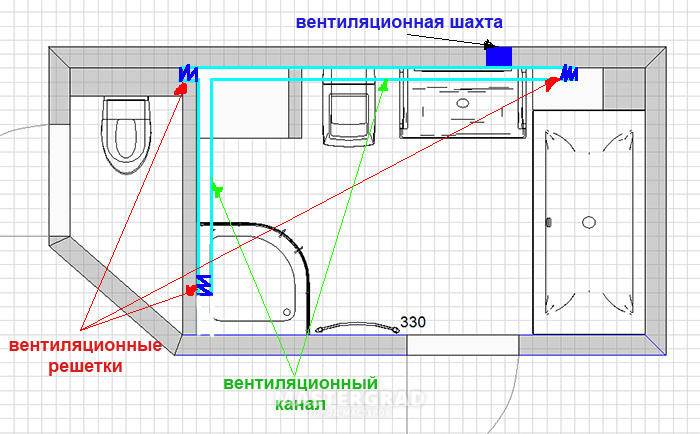

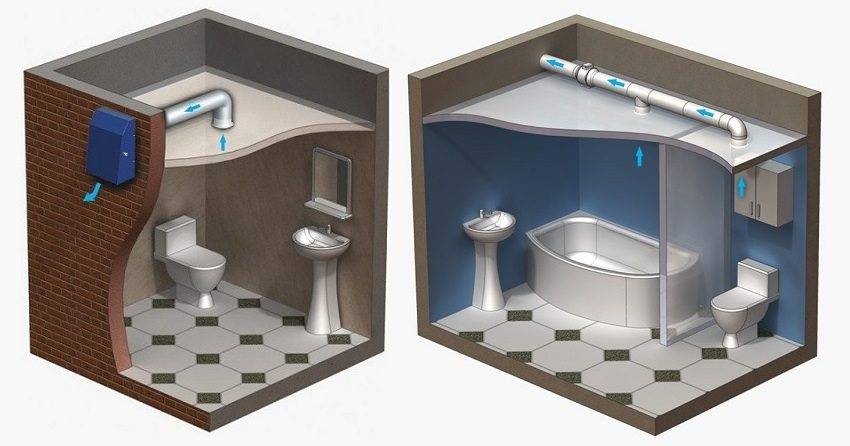

Схема вентиляции в ванной комнате и туалете в частном доме

Некоторые обладатели дач обустраивают ванные комнаты кондиционерами, но они не способны обеспечить полноценную, качественную вентиляцию. Благодаря ему удастся изменить показатели температуры, но уровень влажности останется неизменным. Зачастую подобные типы обустроены скрытыми вентиляционными шахтами, они декорированы соответствующими решетками.

В деревянном доме вытяжка испытывает гораздо больше нагрузок, учитывая тип материала. Это касается и тех санузлов, которые обустроены мебелью из дерева

Важно помнить, что подобный материал страдает от воздействия влажности, поэтому обязательно нужна вытяжка и дополнительный вентиляционный канал. Кондиционер применять не желательно, ведь он слишком сушит воздух, а это чревато растрескиванием древесины. Схема вентиляции ванной комнаты частного дома напрямую зависит от применяемой системы

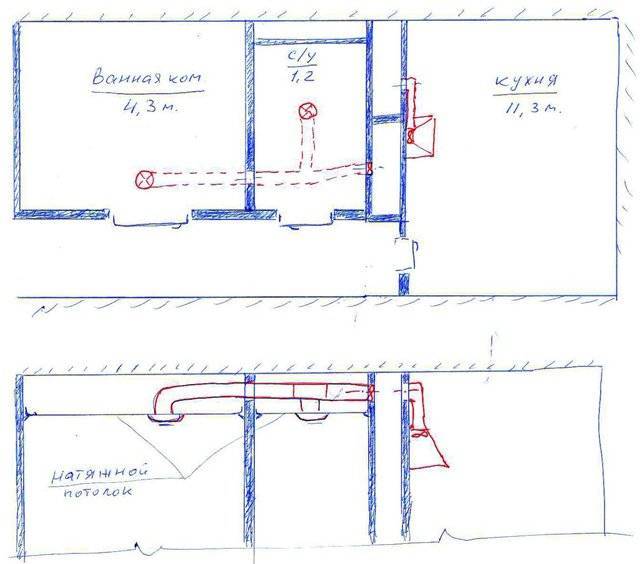

Это своеобразный чертеж, благодаря которому можно понять принцип устройства узлов, всех элементов и сети воздухопровода. Относительно аксонометрической схемы, то она позволяет конкретизировать места, где имеется неорганизованный поток воздуха и расположение приточной системы

Схема вентиляции ванной комнаты частного дома напрямую зависит от применяемой системы. Это своеобразный чертеж, благодаря которому можно понять принцип устройства узлов, всех элементов и сети воздухопровода. Относительно аксонометрической схемы, то она позволяет конкретизировать места, где имеется неорганизованный поток воздуха и расположение приточной системы.

Установить вентиляцию можно даже своими руками, используя подробную схему. Основная сложность может заключаться в том, что базовый вентиляционный канал расположен далеко от санузла, поэтому необходимо подготовить качественный воздухообмен. В таких целях стоит обустроить вентиляционный рукав исключительно для ванной комнаты с ориентацией стационарный воздуховод. Если же речь заходит о вытяжной шахте, то она обязана находиться не за дверью, а строго за стеной. Когда комната имеет не слишком внушительные габариты, а канал проходит близко, можно легко установить принудительную вентиляцию, используя пошаговую инструкцию и схему.

Типы вентиляционных систем

Профессионалы советуют использовать две разновидности систем вентилирования:

• система канального вентилирования;
• безканальная вентиляция;

Различие между этими системами очевидно исходя из их названий — в первой конструкции присутствует вентиляционный канал, во второй — приток воздуха обеспечивается без такового.

При работе с ванными комнатами или санузлами желательно исключить создание отдельных каналов. В стене принято создавать проем и выводить отработанный воздух в общую вентиляционную ветвь здания. Такая процедура является не только более удобной и менее затратной, но и более рациональной. Разумеется, это применимо в многоэтажных городских зданиях. Но, если речь идет о частном доме, то проектировать вентиляцию нужно на стадиях постройки, в процессе возведения стен.

Поступление воздуха в ванную и туалет реализовывается, как правило, чрез один канал — в ванной, после чего в стене между ванной и туалетом создается дополнительный промежуточный проем для перехода отработанного воздуха.

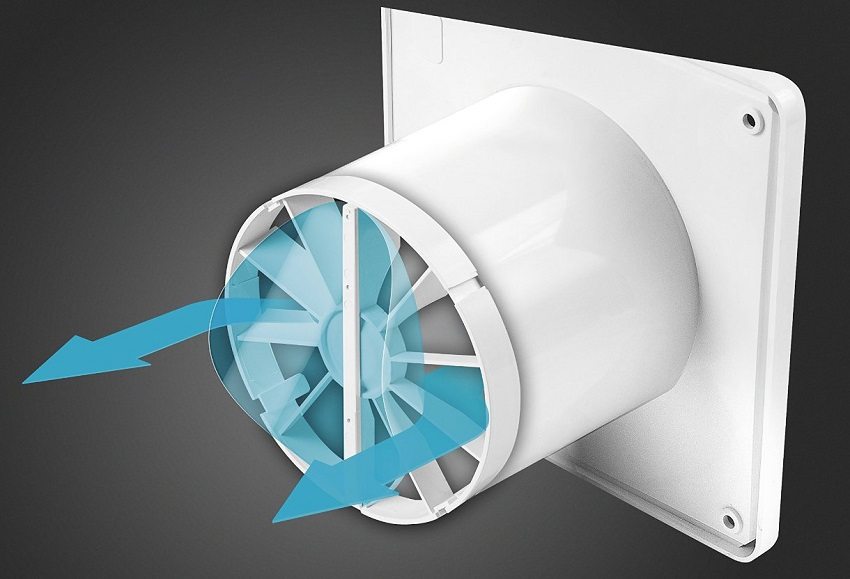

Вытяжной вентилятор, предназначенный для применения вентиляции в ванне через туалет, может иметь самый различный внешний вид и размер. Но самым главным является мощность вентилятора. Он обязан соответствовать току в проводке.

Вентиляторы обладают следующими конструкторскими различиями:

• осевая модель перемещает воздух параллельно оси прибора. Осуществляется это благодаря специальным лопаткам. Данные системы разрабатываются исключительно для безканальных конструкций;
• диаметральные модели, обладающие довольно низкой производительностью, имеют в своей конструкции специальные колеса барабанных типов;
• устройство центробежного типа, имеющее спиральный корпус, гарантирует крайне высокую производительность, однако во время работы система создает достаточно сильный шум;
• комбинированное, центробежно-осевое устройство более бесшумно при этом работает с той же эффективностью, что и простая центробежная система.

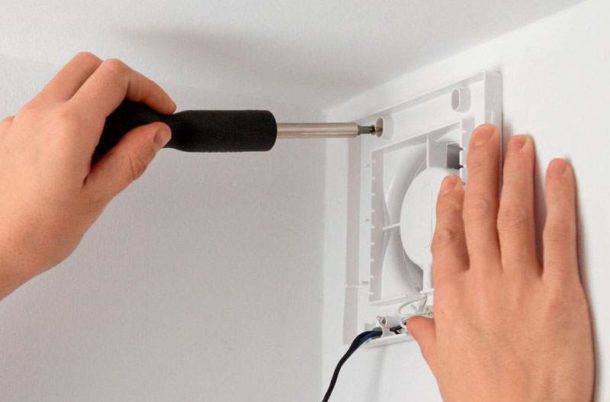

Установка вентилятора

В большинстве случаев не возникает проблем с тем, как сделать вентиляцию в ванной комнате. Есть несколько общих правил по размещению вытяжки в помещении:

• Она должна находиться на максимально возможной высоте, как можно ближе к потолку, это увеличит объем очищаемого воздуха.
• Как можно дальше от воды и сантехнических приборов, т. к. влага может вызвать короткое замыкание.
• На максимальном удалении от форточек, дверей и прочих естественных источников свежего воздуха, иначе вентиляция не будет охватывать весь объем помещения. Воздушные массы, только попавшие в комнату, тут же будут удаляться через шахту, при этом остальной воздух будет застаиваться.

Подключить прибор к электричеству можно разными способами:

• сделать отдельный выключатель, т. е. работать устройство будет только тогда, когда кто-либо нажмет на кнопку (выключатель может быть как снаружи, так и внутри комнаты);
• соединить с выключателем ванной, в этом случае вентилятор будет работать тогда, когда горит свет в помещении.

Здесь каждый волен выбирать тот вариант, который посчитает более удобным для себя.

Качественная вентиляция в ванной очень важна. Здесь застой воздуха может привести к появлению плесени, грибка, а также создаст неблагоприятный микроклимат для человека.

Естественная вентиляция

Жильцам старых многоквартирных домов не повезло: отдельная приточная система отсутствует, вытяжка часто не справляется с конденсатом в уборной, ванной. В «хрущевках» и панельных многоэтажках 70 – 80-х каждая квартира имеет индивидуальные вентканалы в конструктивах. Разгонные воздуховоды кирпичных, монолитных высоток присоединяются к шахте, выходящей на крышу. Во всех случаях самостоятельные переделки невозможны.

Какие мероприятия по плечу собственнику на пути к свежести? Начинают с простого, но чрезвычайно важного:

Периодически самостоятельно проверяют тягу. Альбомный лист должен прилипать к решетке воздуховода, а пламя спички отклоняться к отверстию.

Проверка тяги зажженной спичкой.

Обращаются в управляющую организацию ЖКХ при отрицательном результате личной проверки. Структура выступает заказчиком проверок, очистки, ремонта дымоходов, вентканалов лицензированными подрядчиками. Специалисты замеряют анемометром скорость потока у вытяжки, проверяют вертикальные каналы на проходимость стальным шаром установленного диаметра. Определяют соответствие обследуемых элементов проекту, действующим нормам, по итогам составляют акт с заключением о допуске к эксплуатации.

Инструментальный контроль цифровым анемометром.

Анализируют организацию воздухообмена уборной, планируют мероприятия по интенсификации. СНиП 31-01-2003 устанавливает количество удаляемого воздуха (L) из туалета и ванной – 25 м³/ч, при совмещенном санузле норма идентичная (удваивалась по отмененному СНиП 2.08.01-89*). Удаленный объем компенсируется поступлением через зазоры между дверью и порогом, полотном и коробкой. Современные двери плотно пригнаны по контуру, поэтому необходимо отверстие внизу полотна, оснащенное решеткой или клапаном.

Таблица 9.1 СНиП 31-01-2003

Подбирают, монтируют дверную приточную решетку, либо оставляют зазор под дверью при установке: 1-1,5 см.

Выпускают встраиваемые прямоугольные, круглые решетки с V-образными ламелями, направляющими поток. Регулируемые модификации целесообразны для принудительных схем.

Для подбора рассчитывают площадь живого сечения приточного проема (F, м²), исходя из допустимой скорости потока (υ, м/с).

F = L/(3600υ)        (1)

,где L = 25 м³/ч – воздухообмен душевой (см. табл. 9.1);

υ = 0,5 м/с – по нормативу.

Задав один размер прямоугольной решетки (a), определяют второй (b):

b = F/а   (2)

Для круглых моделей диаметр (d) находят:

d=√4F/πn (3)

,где n – число встраиваемых решеток.

Пример

Найти размеры приточной прямоугольной решетки двери стандартной ванной.

Расчет.

1. Вычисляем площадь живого сечения: F = 25/(3600×0,5) = 0,014 м².
2. Принимаем высоту a = 80 мм (0,08 м).
3. Находим ширину: b = 0,014/0,08 = 0,175 м (175 мм).

Подходят модели: «ВЕНТС» МВ 440/2, «РОВЕН» РП 150×300.

Улучшают общую вентиляцию квартиры. Воздухопроницаемость оконных блоков из ПВХ со стеклопакетами – не более 3,5 м³/ч на квадратный метр (ГОСТ 30674-99). Не обеспечивается минимальный расход наружного воздуха на человека по СНиП 41-01-2003, поэтому не удовлетворяются требования к приточной вентиляции ванной. Исправляет положение выбор окон с микропроветриванием, монтаж стеновых клапанов, увеличивающих приток в квартиру.

Выдержка СНиП 41-01-2003 Окно с функцией микропроветривания

Дополнительные шаги в своем доме

Владельцу частного коттеджа проще добиться устойчивой работы системы. Необходимо правильно рассчитать сечения участков воздуховодов по формулам (1), (2), скорость потока принимают:

• 0,5 – 1,0 м/с – вытяжные жалюзийные решетки;
• 1,0 – 1,5 м/с – горизонтальные, вертикальные участки труб;
• 1,5 – 2,0 м/с – вентшахты.

Потери давления на местные сопротивления, подсосы, загрязнения стенок учитывают, принимая запас по площади (до 30%). Минимизируют протяженность трассы, количество поворотов, сужений. Длина, суммарное сопротивление отдельных веток по возможности должны быть близкими.

Интенсифицируют циркуляцию:

• Подключают блок уборная – ванная к независимому от остальных вентиляционному выпуску.
• Оснащают выпуски дефлекторами. Хорошие результаты показывают модели ЦАГИ, ДС, ASTATO.

Дефлектор ЦАГИ

Изготовление своими руками:

Повышают надежность:

• Предотвращают обратную тягу посредством обратных клапанов.

  Обратные клапана

• Зимой не допускают обмерзания оголовков, снижающего пропускную способность.

Монтаж обратного клапана на индивидуальный канал:

Свежий воздух – залог здоровья

Чистота и свежесть воздуха – это неоспоримое условие комфортного пребывания в помещении. Но если в жилых комнатах это условие достаточно просто соблюдать при помощи проветривания через окна, то в туалете и ванной с ним имеются некоторые сложности. Наличием достаточного оконного проема может похвастаться далеко не каждый санузел частного дома. Особенности расположения помещений в квартире крайне редко подразумевают наличие окна как такового.

Типовые многоквартирные постройки, как правило, «прячут» санитарную зону в «глухую» коробку маленькой площади с общим воздушным вентиляционным каналом. Он реализован как небольшое отверстие под потолком, работающее по естественному приточно-вытяжному принципу.
