Электростанок для заточки цепей бензопил

Инструменты для заточки зубьев бензопилы и причины быстрого притупления

Бензопила нуждается в заточке зубьев, причем делать это нужно регулярно в зависимости от частоты работы инструментом, что обеспечит не только эффективную работу, но еще и продлит срок эксплуатации. Чтобы достичь максимальной эффективности от бензоинструмента для распиливания дров, нужно научиться затачивать цепь. Для этого имеются разные приспособления.

Конструкция зуба на бензопилах

В заточке цепи нуждаются все бензопилы, независимо от их марки и стоимости. Причинами быстрого притупления зубьев являются:

Продолжительная работа инструментом. При распиливании древесины происходит нагревание металла, поэтому при продолжительной работе снижается сопротивление режущих частей. В результате происходит зализывание режущей части, и чем дольше продолжать работать, тем быстрее произойдет притупление
Попадание под режущие части металлических материалов, например, гвозди или шурупы, которые ввинчены в распиливаемую древесину
Быстрому притуплению цепи способствует также неправильный запуск и эксплуатация инструмента. При запуске или во время работы инструментом, когда бензопила находится на земле, нужно включать ручной тормоз. Если в зубцы попадет земля, то это приведет к быстрому их притуплению, и ускоренному износу цепи
Тип распиливаемой древесины. Если обрабатываются деревья твердых пород, то притупление наступает очень быстро

Для правильной заточки на бензопилах применяются специальные круглые и плоские напильники, которые комплектуются вместе с инструментом. Такие напильники предназначены для заточки режущих кромок в полевых условиях

Причем выполнять эту процедуру важно на остывшем инструменте

Критерии выбора заточного станка

Профессионалы рекомендуют обращать внимание на три базовые характеристики, которые помогут выбрать качественное оборудование для домашнего применения

Частота вращения шпинделя

От этого параметра напрямую зависит специфика применения и производительность станка для заточки. Чем выше скорость вращения, тем быстрее происходит правка затупившихся зубьев. Если речь идёт о нечастом использовании, например в бытовых целях, оптимальное число оборотов не должно превышать 3000 в минуту. Такие станки подойдут для домашнего хозяйства, могут использоваться в небольших ремонтных мастерских.

Оборудование с более высокой частотой вращения используется в промышленных целях, например для бензопил на участках лесозаготовок. Шпиндель вращается со скоростью 4500…7000 об/мин, что обеспечивает высокую производительность.

Заточной круг

Ключевую роль играет диаметр шлифовального диска. Как и в случае с частотой вращения, рабочий радиус выбирается по специфике применения инструмента. Для станков, которые предполагается использовать в домашних условиях, достаточно диаметра до 105 мм. Если значение выше – оборудование предназначено для лесопилок, муниципальных организаций, занимающихся вопросами озеленения, лесхозов, предприятий лесной промышленности.

Мощность

Станки, которые предназначены для бытовых целей, должны работать от домашней электросети: 220В. Мощность таких моделей невысока, зато они отличаются экономичным потреблением электроэнергии, вполне справляются с поставленными задачами. Для промышленных целей используется электрооборудование мощностью от 0.3 кВт. Изделия обладают хорошей производительностью, но применять их для бытовых нужд экономически нецелесообразно.

Дополнительное оснащение

Сюда относятся элементы конструкции, которые не оказывают непосредственного влияния на мощность и производительность заточки цепи бензопилы, зато заметно упрощают процесс эксплуатации и безопасность применения. К ним относятся:

защитный кожух;
механизм поворота диска;
ограничитель угла наклона;
автоматическая фиксация цепи;
система охлаждения.

Эти приспособления несильно утяжеляют стоимость станка, зато делают оборудование более удобным и многофункциональным.

Разновидности

Всего бывает три вида точильных станков: ручные, электрические и универсальные (полуавтоматические). В магазинах встречаются два типа:

Любительские модели;
Для профессионального пользования.

Также конструкция разделяется по способу автоматизации:

В автоматическом варианте, диск вращается при помощи электрического двигателя. Таким прибором можно легко и быстро произвести правку зубцов, при этом сохранив точность на высшем уровне. Для работы с таким изделием особых навыков не потребуется, даже новичок способен заточить цепи, после прочтения инструкции. Самое главное – плотно установить режущий элемент внутрь держателя, чтобы исключить случайный срыв, который может не только повредить устройство, но и причинить вред здоровью.
Ручные модели, могут быть как стационарными, так и компактными. Механический процесс эффективен тем, что для него не требуется электрическая энергия. Конструкцию можно использовать в любом месте, даже в глухом лесу. После зачистки цепь не требовательна к уходу, человеку достаточно продуть звенья компрессором и опустить в моторное масло. Пользоваться таким прибором чуть сложнее, чем автоматическим, потому что процесс отнимает много времени и требует дополнительной сноровки. Просто купить и пользоваться прибором не получится. Поэтому смотреть на низкий ценник не рекомендуется.
Также, существуют универсальные конструкции. По функциональности прибор ничем не уступает предыдущим вариантом. Его главное преимущество в том, что кроме пилы можно заточить сверла, нож и т.п. С одной стороны это выгодная покупка, но подделок у этой конструкции много.

Что собой представляют зубья цепи бензопилы

Одна из главных характеристик, которая выделяет цепь бензиновой пилы — сложная геометрическая форма. Традиционные резцы, как правило, выполнены в виде треугольника или сильно вытянутого овала. Что же касается зубьев бензопилы, то они имеют более сложную конфигурацию. Каждый зуб образован двумя резцами, которые находятся под прямым углом относительно друг друга. Первый резец по своему виду напоминает обычный зуб. Основная его задача — выполнение надреза в древесине.

После этого задействуется другой резец, который выполнен в виде буквы Г. Отнюдь не случайно он имеет такую форму, поскольку за счёт своего исполнения он удаляет из древесины стружку и обеспечивает широкий пропил, благодаря чему исключается защемление цепи.

Поэтому от цепи бензопилы и зависит в значительной степени то, насколько легко и качественно будет проходить работа по пилению. Это является веским основанием для того, чтобы рассмотреть её конструкцию более подробно.

Ведь в подавляющем большинстве случаев пильный инструмент начинает хуже пилить из-за того, что цепь уже находится в том состоянии, когда не может справляться с поставленной задачей.

Принцип работы ручных станков для заточки цепей бензопил

Как же сделана сама цепь? Она вся полностью состоит из металла, причем — особого стального сплава, крепкого, устойчивого к воздействиям и надежного. Снаружи обычно имеется специальное твердое покрытие, которое помогает продлить время службы самой пильной цепи. Так, ее основа — множество режущих, очень острых зубцов, которые находятся по обеим сторонам цепи, чередуясь между собой. Они соединены посредством специальных звеньев в единое целое.

Так выглядит пилящее звено цепи бензопилы

Но какой бы хорошей и дорогой не была бы бензопильная цепь, она все равно тупится во время использования. Причины затупления:

интенсивная работа пилой;
прикосновение режущим полотном к земле или другим твердым предметам.

Понять, что цепь затупилась, просто: производительность работ падает, сама пила начинает сильно вибрировать, ее водит из стороны в сторону, появляется очень мелкая стружка, причем темная. И работать такой пилой до заточки цепи не рекомендуется — тупая цепь повышает расход горючего, а также становится причиной появления лишних вибраций и быстрого выхода самой пилы из строя.

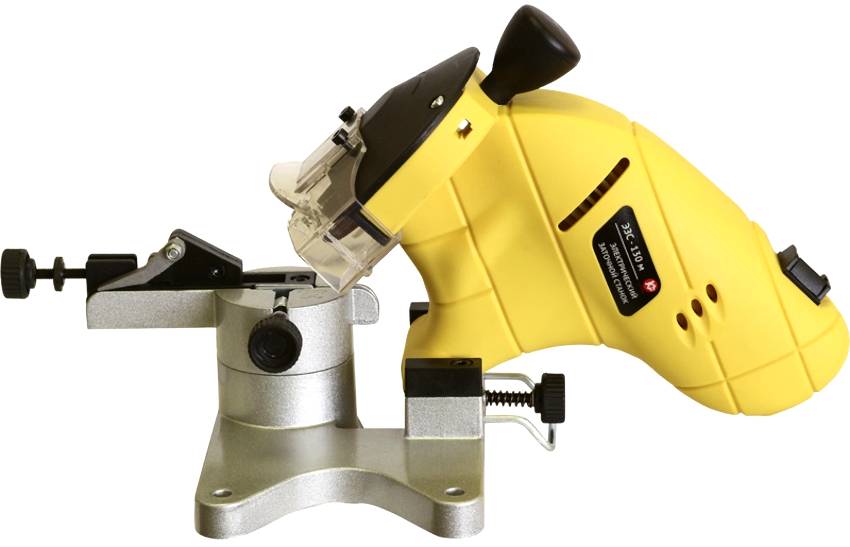

Станки для заточки цепей бензопил — устройства, которые очень необходимы каждому владельцу такой пилы, если он использует ее более-менее часто. С виду они выглядят как обычная пила для резки, но вместо диска для резки оснащены специальным точильным. Любая модель также имеет специальную опорную раму, на которой во время затачивания и фиксируется сама цепь. Когда такое устройство работает, его диск поочередно проходится по каждому из звеньев-зубцов пильной цепи, затачивая их.

Заточной станок для цепей бензопил HAMMER SPL105

Но перед заточкой главное правильно настроить любой станок. Между плоскостью крутящегося диска и звеном самой цепи должен быть соблюден определенный угол. Он, в основном, зависит от шага звеньев. Кстати, станок перед началом работы рекомендуется хорошо зафиксировать на верстаке. Это поможет обезопасить себя от случайного получения травм, а также позволит работать с комфортом. Также любая модель заточного станка оснащается специальным кожухом, который обезопасит самого мастера от неприятных ситуаций — попадания искр на одежду или металлической стружки в глаза.

Обычно заточной станок — это небольшое и легкое устройство, разобраться с которым не составит труда. Есть как бытовые, так и профессиональные варианты. Для дома вполне хватит недорогой бытовой модели. В целом такие станки обычно используются в строительной, лесозаготовительной или деревообрабатывающей сфере. Могут стоять в различных мастерских.

Рейтинг заточных станков 2022

Patriot MG 220

Недорогой точильный станок для нерегулярной заточки цепей бензопил. Мощность у него невелика — всего 85 Вт, но этого хватает, чтобы время от времени заточить пару цепей. Здесь используется заточной круг диаметром 105 мм и толщиной 4,8 мм. Также можно использовать круги толщиной 3,2 и 4,2 мм (продаются родные у Patriot). Диаметр посадочного гнезда здесь составляет 22,2 мм. Скорость вращения диска 4800 об/мин, поэтому прибор можно смело отнести к высокооборотистым.

Устройство способно затачивать под углом от 0° до 40° (вращение крепления цепи). Пользователи отмечают, что у станка хорошее литье, и он не тарахтит во время работы. Правда, производитель не предусмотрел стопор вала двигателя, поэтому при замене диска его придется дополнительно стопорить ключом.

Вихрь СЗЦ-200

Станок для цепей отечественного производства мощностью 200 Вт. Двигатель разгоняет рабочую насадку до 6000 об/мин, поэтому заточка цепей производится довольно быстро. Диаметр заточного круга составляет 100 мм, толщина 3,2 мм, а посадочное гнездо у него 10 мм. В зависимости от типа цепи можно выбирать угол заточки от 0° до 30°. На корпусе устройства располагается ограничитель глубины заточки — он необходим, чтобы во время работы случайно не разрезать цепь избыточным надавливанием.

Сверху рабочий диск закрыт пластиковой защитой и прозрачным щитком, который защищает глаза от попадания искр. В комплекте с устройством идет специальный металлический стержень, который стопорит диск, если его нужно открутить и поменять. Кстати, если этот стержень потеряется, то вместо него можно использовать кусок обычной проволоки катанки 6-ки. Весь прибор весит всего 2 кг.

ДИОЛД М3-0,13

Станок российского бренда, но китайского происхождения. Этот прибор не для лесоповала, но в домашних условиях станет настоящим спасением. Мощность двигателя составляет 130 Вт. При этом он разгоняет диск до 2500 об/мин — для серийной заточки не подойдет, а 1 — 2 раза в день восстановить зубья цепи — вполне. Здесь хорошая литая подошва, которая будет крепко (без люфтов) держать цепь при правильном и надежном закреплении устройства на столе. Кстати, крепежи подошвы к столу также идут в комплекте.

В комплекте с устройством идет родной заточной диск диаметром 100 мм, посадочным гнездом 10 мм и толщиной 3,5 мм. Качество диска хорошее (не нужно менять сразу же после покупки). Если вам нужен прибор для гаража, чтобы время от времени точить цепь своей бензо- или электропилы, недорогой ДИОЛД М3-0,13 станет хорошим приобретением.

Rezer EG235-CN

Это хороший мощный тяжелый станок для регулярной заточки пильных цепей. Он может точить цепи с шагом 0,325, 0,375 и 0,404 дюйма. Регулировка шага выполняется с помощью бокового винта. Крепление цепи осуществляется не автоматической системой, а эксцентриковыми натяжителями. Станок имеет хорошее литье, все элементы изготовлены из металла. Отметим, что здесь идет крупный диск диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо у него 22,2 мм. Двигатель мощностью 235 Вт разгоняет пильный диск до 3000 об/мин.

Данная модель оснащена подсветкой, которая располагается возле диска. Она запускается при включении устройства. Правда в подсветке стоит не светодиодная лампочка, а лампа накаливания. Приятным моментом является наличие второго заточного диска, который идет в комплекте. Его толщина составляет 3,2 мм. Весит заточной станок 5,8 кг. В сети есть подробный видеообзор этого устройства.

Champion C2001

Модель от Champion оснащена двигателем мощностью 230 Вт, который вращает пильную насадку со скоростью 3000 об/мин. Этот станок для заточки цепей бензопил, как и предыдущее устройство, работает с дисками диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо 22,2 мм. В принципе у этих двух станков диски взаимозаменяемы. Отметим, что здесь угол заточки цепи может производиться в диапазоне от 0° до 40°. При этом сама вращающаяся платформа имеет трещотку, и при переключении вы услышите характерный звук. Снизу под платформой располагается затяжной винт для надежной фиксации цепи.

Сама по себе база с двигателем и заточным диском может менять угол наклона в горизонтальной и вертикальной плоскостях в диапазоне от 40° до 90°. Благодаря этому вы сможете максимально точно настроить прибор для идеальной заточки цепи бензопилы. Здесь есть подсветка, которая дает хороший обзор рабочего участка. Дополнительно в комплекте идет абразивный брусок. В целом это отличная модель за свои деньги.

Чем еще укомплектовать гараж:

Подготовка под покраску любых поверхностей: выбираем хороший пескоструйный аппарат
Качаем воздух литрами: какой масляный компрессор выбрать

Как сделать станок самому

Чтобы собрать станок для заточки цепей своими руками, можно воспользоваться ненужными деталями, которые хранятся в гараже или сарае. Для станины подойдут обыкновенные слесарные тиски, к основанию которых крепятся 2 стальные пластины. Это будет направляющая для фиксации пильной гарнитуры, задающая правильный угол наклона. Поджимаются пластины поворотной рукоятью, надёжно удерживая цепь.

Функцию силовой установки может выполнить любой старый электродвигатель мощностью от 85В. На валу крепится шлифовальный диск от болгарки. В идеале двигатель лучше размещать на подвижной станине, что заметно упростит рабочий процесс. Защитный кожух изготавливается из обрезанной пластиковой канистры, устанавливается таким образом, чтобы принимать на себя летящие искры. Для повышения точности выполняемых работ самодельную конструкцию можно оснастить подсветкой: любой лампочкой и светоотражателем автомобильной фары.

Самодельный станок для заточки цепей изготовить несложно, но даже такая элементарная конструкция требует определённых знаний и опыта. Поэтому гораздо эффективнее и безопаснее будет покупка заводской модели.

Популярными производителями в этой области считаются компании Stihl, Makita, Sadko, Oregon. Есть и российские компании, выпускающие подобный инструмент. Это марки «Вихрь», «Алтай», «Калибр». Некоторые модели станков могут затачивать не только цепи бензопил, но и режущие части другого садового инструмента. Покупать такие приспособления более выгодно, особенно если требуется точить дорогую цепь или оказывать услуги по заточке соседям, знакомым.

Как правильно заточить цепь

Чтобы поправить затупившиеся зубья цепи бензопилы, рекомендуется соблюдать несколько правил.

Перед началом работы надо ослабить зажимной винт цепи, промыть пильную гарнитуру бензином для удаления остатков смазки. Зафиксировать цепь установочным клином так, чтобы зубья смотрели на точило.

Затачивая цепь бензопилы на станке, надо сохранять пропорциональность: все режущие элементы подгоняются под размер наиболее изношенного зубца. Параметры, рекомендованные производителем: наклон 85 градусов, глубина реза 0.65 мм.

Зубья затачиваются последовательно либо через один. После завершения работы цепь смазывается и натягивается.

Выбор заточного устройства

Перед выбором разумно будет решить, для каких конкретно целей оно будет применяться, сколько бензопил за смену предстоит обслуживать. Если это число значительно – выбор стоит подумать о покупке автоматического станка.

Следующим шагом нужно выбрать необходимый набор основных функций. К числу важных относятся:

поворотная головка;
механизм зажима;
автоматическая подача звеньев;
защитные приспособления.

Поворотная головка дает возможность быстрой и точной регулировки угла заточки. На моделях с неподвижной головкой угол приходится настраивать, поворачивая зажим. Защитные приспособления призваны предохранить оператора станка от раскаленных частичек металла, вылетающих из места контакта шлифовального круга с зубьями. Прозрачный кожух должен закрывать видимую часть диска, дополнительную защиту обеспечит прозрачный экран, позволяющий безопасно наблюдать за ходом заточки.

Многие продвинутые модели оснащаются целым рядом полезных дополнительных функций. Среди них:

возможность «мокрой» шлифовки, к месту заточки подается специальная жидкость, облегчающая работу и защищающая диск от перегрева;
регулятор натяжения цепи
быстрый зажим для звеньев и некоторые другие.

При выборе дополнительных функций следует учитывать, что любая из них повышает удобство применения, одновременно увеличивая цену станка. Поэтому нужно выбирать только те, которые смогут окупиться при вашем объеме работ.

Стационарные модели с электроприводом

Для того чтобы заточить цепь бензопилы на станке стационарном, достаточно зажать ее в тисках и установить заданный угол. Ручной подвод заточного диска толщиной 3,5 мм к каждому режущему звену упрощается доступностью визуального контроля.

Производительность стационарных аппаратов для заточки определяется оборотами шпинделя. Для разных моделей этот показатель варьируется в диапазоне от 3 до 7 тысяч об/мин.

В технически совершенных профессиональных станках имеется функция поворота рабочей головки, реализующая возможность подвода заточного диска к режущим кромкам под любым углом.

Технические характеристики станков

Перед тем, как выбрать станок для заточки цепей, рекомендуется изучить его основные характеристики:

Скорость вращения шпинделя — определяет чистоту шлифования и ее скорость. Чем быстрее вращается круг, тем скорее выполнится затачивание. Для разовых работ достаточно скорости 3000 оборотов в минуту, такой станок подойдет для личного пользования или мелкой неспециализированной мастерской. Если же планируется профессиональная работа — требуется скорость шпинделя не менее 5000 оборотов.

Мощность электромотора — вращение абразивного круга не требует больших усилий, поэтому у большинства станков не превышает 260 Вт. Чем интенсивнее планируется эксплуатация, тем выше должна быть мощность.

Поперечник абразивного диска — как правило, специализированные станки работают с дисками не более 110 мм в поперечнике. Комбинированные модели предусматривают установку дисков до 40 см в поперечнике для затачивания различных режущих инструментов.

Подвижность рабочей головки — значительно облегчает работу и повышает ее качество, поэтому рекомендуется подбирать станок с поворотной головкой. В процессе работы не нужно будет менять положение цепи, а лишь передвигать ее вперед. Угол выставляется за счет поворота круга.

Преимущества ручного

В тех местах, где нет электричества, а соответственно нет возможности затачивать цепь при помощи электрического станка, целесообразно использовать ручной станок для правки цепей.

Он тоже имеет свои преимущества:

Низкая стоимость по сравнению с электрическими моделями.
Универсальность (в приспособление можно устанавливать напильник любого диаметра).
Габариты и вес (станок небольшой, при его транспортировке не возникает проблем).
Полная автономность, для его работы не требуется источника питания, он полностью механический.
Отсутствие риска перегрева металла при заточке.
Возможность правки цепи с минимальным стачиванием кромки зуба, что значительно увеличивает её ресурс.

Основным отрицательным моментом при использовании ручного станка является то, что угол заточки выдерживается не идеально.

Принцип действия и классификация

Конструкция похожа на монтажную пилу со шлифовочным диском в подвесной головке, закреплённой на опорной раме, вместо отрезного.

Поворотные тиски фиксируют пильную часть, а каждый зубец последовательно обрабатывается подводимым точилом. Нужный угол самостоятельно выставляется оператором по шагу между звеньями. Как правило, толщина круга составляет 3.5 – 4.0 мм.

Чтобы максимально остро обработать каждое звено надо расположить диск перпендикулярно цепи. Продлить ресурс можно отдельной правкой каждого зубца.

Следует помнить, что станком также выравнивается полотно бензопилы. С этой целью выбирается наименьший зубец, под который подгоняются все остальные. При одинаковых размерах нагрузка на внутренний механизм снижается. Кроме того выравнивание предотвращает распад звеньев.

Самодельное точило для пилы

Многие домашние мастера стремятся изготовить заточной станок самостоятельно. Это представляется разумным выходом в том случае, когда объем заточки уже слишком велик для ручных приспособлений, но еще не оправдывает покупку дорогостоящего станка фабричного производства.

Для работы любого станка требуется надежная и крепкая рама, на которой закреплены его узлы и детали. Для самодельного точильного станка для бензопилы часто в качестве станины используют тиски среднего размера. На их губках крепится зажимное приспособление, изготовленное самостоятельно или заимствованное от ручного станка. В качестве точащего элемента часто применяют обычную болгарку, установленную на качающемся подпружиненном рычаге, как на маятниковой пиле. Угол заточки настраивается поворотным устройством тисков. Очередное звено фиксируется в зажиме, диск болгарки движением рычага приводится в соприкосновение с зубом.

Иногда вместо болгарки на маятниковом рычаге закрепляют малогабаритное электроточило с конусным абразивным кругом. Подбор механизмов, как правило, определяется тем, что есть под рукой.

Приобретение дорогостоящих комплектующих для самостоятельного создания станка для заточки бензопил не имеет финансового смысла. Как правило, за сопоставимую сумму можно купить готовый агрегат бытового класса. Он разработан специально для цепей бензопил, не содержит самодельных узлов неизвестной степени надежности и безопасности, с его помощью можно будет сразу приступить к заточке.

За время, потраченное на создание, доводку и настройку самодельного агрегата, можно будет успеть наточить все цепи в доме по несколько раз.

Кроме того, есть еще один выход: если точить цепь для бензопилы требуется редко, можно просто отдать ее в мастерскую.
