Электропроводка в каркасном доме своими руками: пошаговая инструкция по монтажу

Предварительные работы и все, что потребуется

Существует два способа провести электропроводку в помещении: поверх стен (открытый способ) и закрытым методом (когда провода маскируются внутри стен). Но какой бы вы вариант не выбрали, вам потребуются некоторые знания и соблюдение правил электротехники. Для осуществления всех работ вам потребуется:

• Дрель;
• Шуруповерт;
• Рулетка;
• Кусачки;
• Уровень;
• Нож.

Приобретать требуемый материал нужно только после составления плана прокладки проводов. Для этого, при помощи рулетки, замеряем все помещения. Имея все данные, составляем схему дома с уточнением всех размеров на плане. На схеме ставим отметки, где будет устанавливаться та или иная электрическая точка, в расчет берется все: и розетка, и выключатели, светильники, и даже сам щиток. С учетом европейских стандартов, которые используются теперь и у нас, выключатели располагаем на высоте 90 см, в то время, как розетки устанавливаются на высоте 30 см.

Необходимо быть предельно внимательным к расчету требуемого количества проводов. Опираясь на составленную схему, высчитываем необходимую длину проводов и для запаса накидываем еще несколько метров. Для проводки, установленной снаружи, больше подойдет кабель цилиндрический ПВС, обладающий парной изоляцией, с медной гибкой проволокой. Для внутренних коммуникаций предпочтение стоит отдать трехжильным проводам ВВГ или же NYM.

Проводка в каркасных домах применяется трехжильная. С приблизительным сечением проводов для включателей 1,5 мм2, для розеток – 2,5 мм2, а вот для электробойлера или электроплиты сечение уже от 4 до 6 мм2.

Для большей безопасности кабель требуется дополнительно заизолировать, используя для этого или гофрированную трубу, или кабель-пеналы, которые по длине должны быть не короче проводов. Кроме самого кабеля, вам потребуется:

1. Электрощиток с наличием следующих устройств: выключатель УЗО и автоматы для каждой группы точек;
2. Розетки и выключатели, соответствующие вашим вкусовым предпочтениям;
3. Коробки распределительные;
4. Клипсы, саморезы и другие элементы крепежа.

После того, как план составлен, если после всех проверок вы поняли, что изменений больше вноситься не будет, можно приступать к разметке помещения. Для этого вам потребуется уровень и рулетка. Не отклоняясь от схемы, отмечаем маркером или карандашом места установки электрических точек, а также место установки электрощита и распред-коробок. Дальнейшие подготовительные работы заключаются в пробивании стен, подготовке мест крепления светильников, розеток и выключателей.

Скрытая проводка и требования законодательства

Если спросить любого электрика или человека, знакомого с технологиями прокладки проводки в деревянных или композитных стенах, он без запинки ответит: согласно нормам законодательства разводка сети обязательно делается внутри металлических труб для предотвращения повреждений и повышения уровня пожарной защиты.

Да, эти слова соответствуют истине. По требованиям ПУЭ (правил устройства электроустановок) применение труб и соответствующей металлической фурнитуры в виде переходников и разветвителей обязательно. Однако если копнуть чуть глубже, выяснится, что для каркасных домостроений применимы требования СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных домов с деревянным каркасом». А в данном нормативном документе четко сказано:

«13.5.1. Электропроводки следует устраивать путем пропуска кабелей (проводов в защитной оболочке) через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий. Пропуск таких кабелей и проводов через конструкции дома допускается устраивать без использования втулок и трубок.

13.5.2. Для электропроводок должны использоваться изолированные провода в защитных оболочках или кабели в оболочках из материалов, не распространяющих горение.»

Ни для кого не секрет, что современные технологии изготовления силовых кабелей сразу же предусматривают негорючую оболочку и невозможность распространения огня вне внутреннего пространства. Естественно, большинство продаваемых на рынке изделий как нельзя больше соответствуют требованиям закона и могут применяться вообще без дополнительных мер защиты. В данном случае речь идет о кабелях с индексом –нгLS, нгFRLS, нгFRHF, нгFRLSLTx и т.д.

Однако работники пожарных инспекций используют двойственный подход. Ответственные и осведомленные — спокойно воспринимают скрытую проводку в гофрорукаве или же усиленные типы кабеля в тройной изоляции без дополнительной защиты. Другие могут настаивать на соблюдении требований ПУЭ, требуя наличия защитной металлической трубы.

При возникновении подобных разногласий следует помнить, что по законодательству — при обсуждении вопросов обеспечения безопасности приоритет в вынесении решения отдается специальным, а не общим нормам. Поэтому СП 31-105-2002 однозначно ранжируется выше норм ПУЭ и может трактоваться как однозначно понимаемая инструкция и правило.

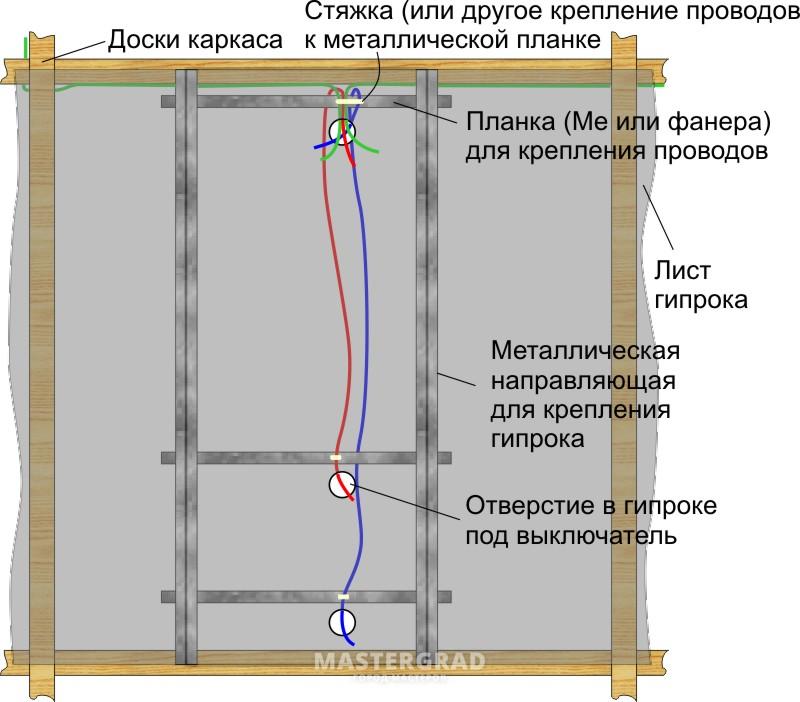

Прокладка скрытой электросети

Существует два общепринятых базовых принципа прокладки кабеля внутри стен каркасного дома.

1. Американский.
2. Европейский.

Отличаются они использованием пароизоляции. При американском способе вся сеть проводов располагается под слоем защитной пленки. Такая технология применима, если проводка создается в процессе строительства. Пароизоляцию вполне удобно укладывать поверх созданной сети кабелей.

Если работы делаются своими руками после того, как подрядчик закончил, придется нарушать герметичность, разрезая пленку. Кроме этого, при американском способе создания проводки кабельную структуру следует пропускать сквозь стойки, просверливая в них отверстия. Это достаточно большой недостаток — при определенном уровне сложности сети можно столкнуться с падением прочности каркаса здания.

Выпускается достаточно фурнитуры для проведения разводки кабельной сети по американскому способу. Это и распределительные коробки, предусматривающие вклеивание, а также короба и другие необходимые элементы специального назначения. В любом случае — работа своими руками над проводкой превратится в кропотливое занятие, предусматривающее обязательный контроль и восстановление герметичности пароизоляции стены.

Европейская методика проще и доступнее для выполнения самостоятельных работ. Электропроводка в каркасном доме укладывается поверх слоя гидроизоляции, меньше требований к нарушению целостности стоек. Естественно, при монтаже распределительных коробок и коробов придется нарушать целостность слоя пленки, однако это легко фиксируется проклейкой периметра скотчем или специальным уплотнителем.

Разработка проекта электропроводки

Организация проведения электросети от основной системы к дому или по всем помещениям каркасного здания требует тщательной подготовки. При отсутствии необходимых знаний в области электросистема лучше всего доверить работу профессиональным мастерам. В любом случае необходима разработка проекта, который чётко отражает все особенности системы.

Проектирование требует повышенного внимания

Проектирование предполагает расчёт нагрузки, определение количества и типа необходимых материалов, расположение розеток и выключателей в доме, а также другие важные моменты. При этом учитываются установленные правила и нормы. Например, высота размещения розеток и выключателей для разных помещений в каркасном доме. Соблюдение норм позволяет обеспечить безопасность, надёжность и эффективную работу электросистемы.

Материалы и инструменты для изготовления своими руками

При проведении внутренних работ по созданию наружней проводки используются только качественные материалы. Своими руками довольно просто проложить кабель по всем помещениям в доме, но при сложных работах с системой требуется профессиональная помощь. Особенного внимания требует расчёт количества материалов и определение типа провода. Метраж подсчитывается с помощью рулетки на протяжении всей сети во всех помещениях в каркасном доме. При этом лучше всего прибавить несколько метров для запаса. Дополнительная изоляция должна быть равна длине всего кабеля.

Основные материалы для проводки в каркасном доме:

• кабель электрический, имеющий сечение в 14 мм;
• коробки распределения, количество которых высчитывается из расчёта минимум одна штука на этаже;
• розетки и выключатели необходимого уровня функциональности;
• крепёжные элементы и переходники приобретаются с большим запасом.

Для проведения работ своими руками понадобятся довольно простые инструменты. Молоток, дрель, индикатор напряжения в электросети, отвёртки различного типа, плоскогубцы, нож строительный — это основные приспособления. Инструменты должны быть качественными, нож — острым, а электрическая дрель — надёжной.

Правила, нормы, расчёт нагрузки

Особенное значение при обустройстве системы имеет расчёт нагрузки и правильное её распределение. На каждом этаже каркасного дома должна располагаться минимум одна распределительная коробка. Чем меньше нагрузка на каждый такой элемент, тем безопаснее будет система. А также учитывается высота расположения розеток и выключателей и их количество для каждого помещения.

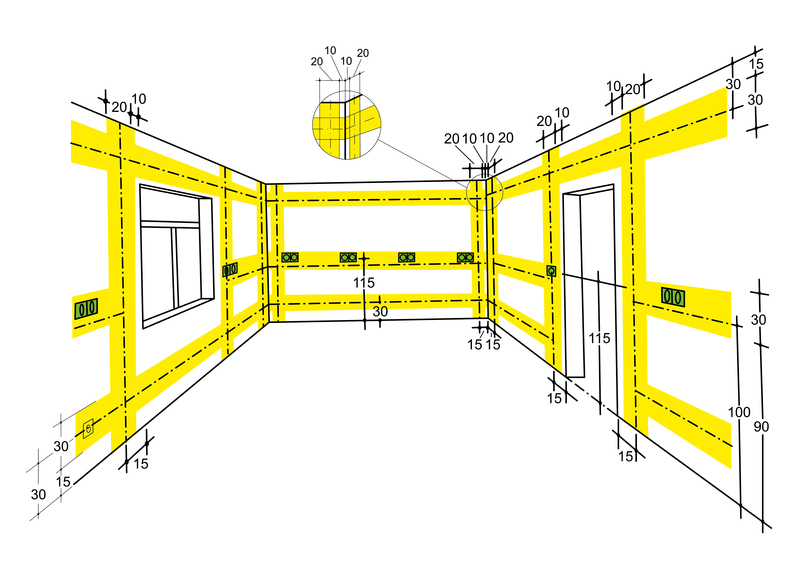

Стандартные параметры нужно учитывать при монтаже

При произвольном размещении выключателей и розеток лучше всего учитывать основные нормы, так как правила необходимы для безопасности электросистемы

В ванной комнате, на кухне и санузле особенно важно использовать розетки с защитой от влаги. При подключении бытовых приборов применяются стабилизаторы, предотвращающие поломку техники при коротком замыкании

Нормативы следует учитывать для безопасности электросистемы

Нормативы следует учитывать для безопасности электросистемы

Проведение кабеля в дом и от щитка

Кабель проходит от опорного столба воздушным или подземным путём в дом. После подведения кабеля устанавливается вводное распределительное устройство — ВРУ. Прибор принимает и распределяет электроэнергию по каркасному дому. В щиток входят следующие устройства:

• счётчик электроэнергии;
• вводный двухполюсный автомат защиты;
• защитный автомат отключения по группам;
• прибор УЗО.

Установка щитка и всех его элементов проводится профессиональными мастерами. Питающий кабель входит в каркасный дом через гофру, защищённую металлической трубкой. Далее проводится разводка провода ко всем розеткам, выключателям согласно проекту.

Варианты проводки в каркасном доме

После проведения работ по подключению промышленной электросети к дому, необходимо определиться с видом оборудуемой проводки. Учитывая тот факт, что электропроводку в каркасном доме можно проложить двумя вариантами:

• скрытый или внутренний;
• наружный или внешний.

Каждый из типов укладки имеет свои положительные и отрицательные стороны.

Вариант открытой проводки — как все сделать правильно

Прокладка наружной электроцепи в жилом доме осуществляется по окончании основных работ постройки здания. Существует несколько вариантов прокладки внешней электроцепи:

• с использование пожаробезопасных гофротруб;
• в каналах из ПВХ;
• с использованием открытого специального кабеля.

Из трех вариантов наиболее экономичным является вариант прокладки специальным открытым электрокабелем. Эстетически правильно проложенные кабеля неплохо впишутся в стиль старины. Недостатком данного варианта может являться соблюдение требования укладки под проводкой асбестовых или металлических пластин. Они должны быть шире на один сантиметр прокладываемого кабеля, это может снизить эстетическое восприятие интерьера комнаты.

Наиболее выгодными для восприятия и удобства установки являются каналы ПВХ. Современные каналы ПВХ широко представлены на рынке товаров. Они надежно закрываются и обеспечивают надежную электро- и термозащиту. Современное производство обеспечивает покупателя каналами ПВХ разных цветовых гамм и объема. Это позволяет выбрать необходимый канал по вкусу, дизайну, потребности по закладке проводов. Они просто приклеиваются к стенам или легко крепятся саморезами. Недостатком этого варианта является их чувствительность к усадкам дома и зависимость от кривизны стен.

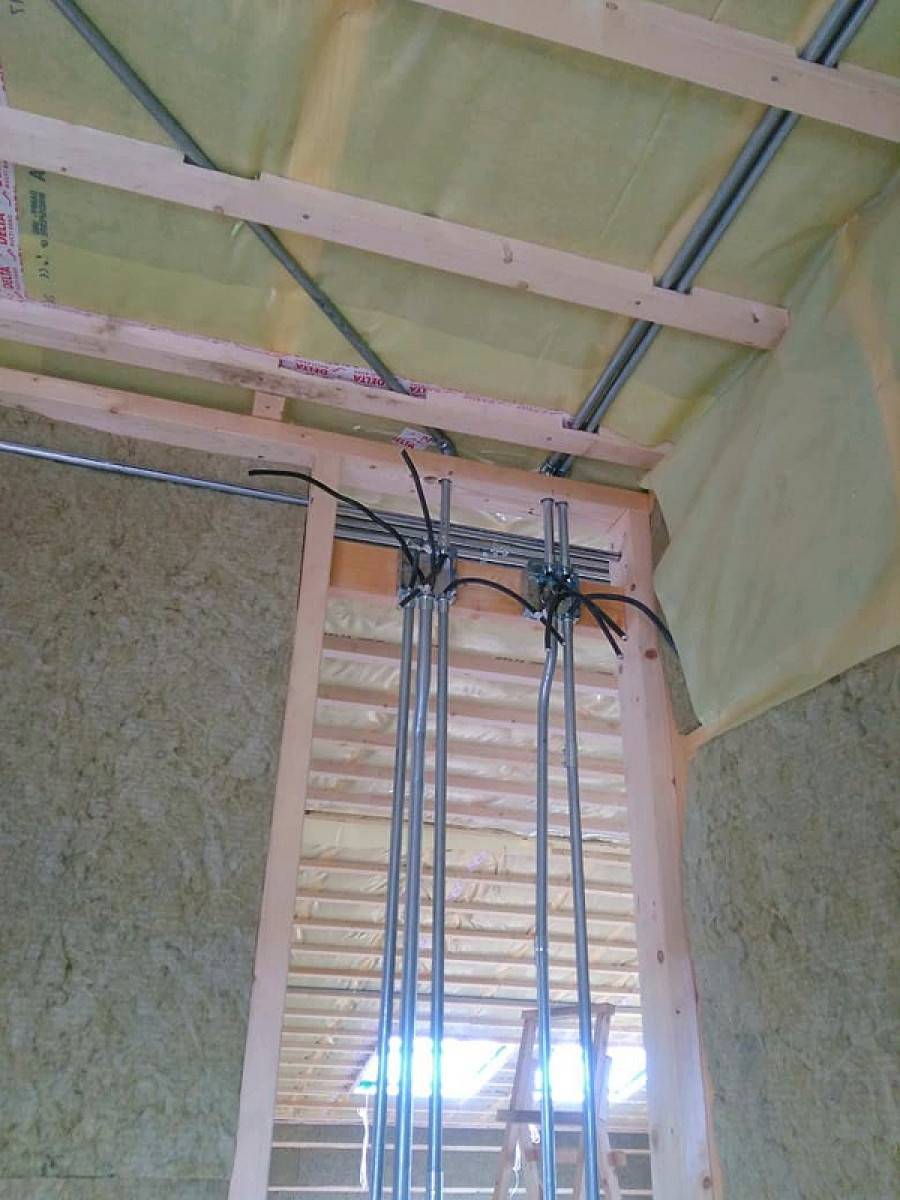

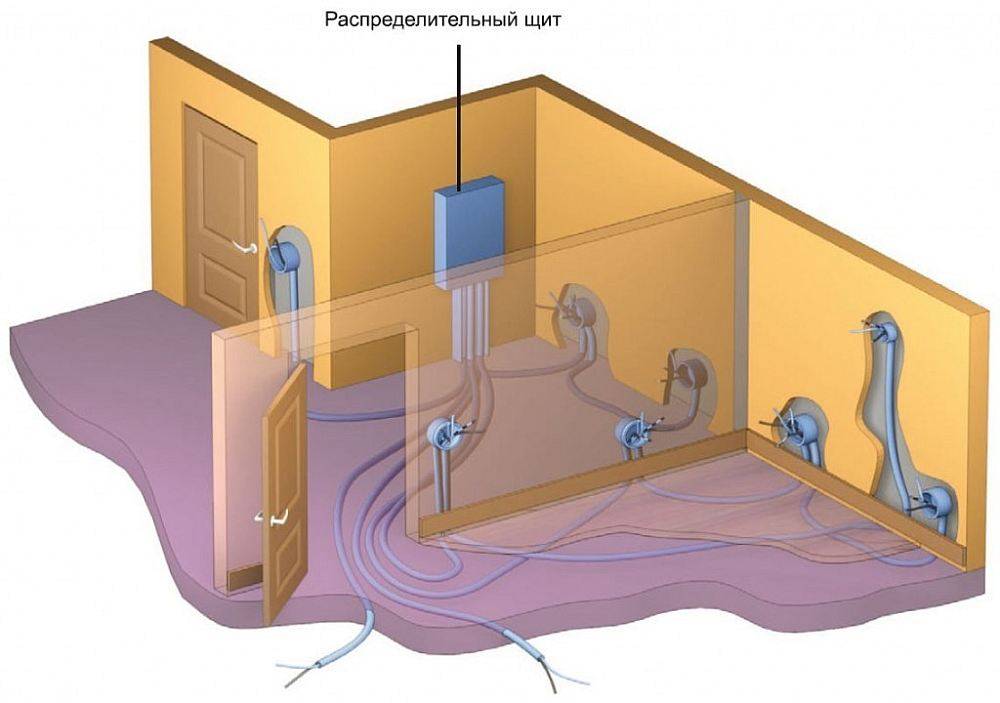

Вариант скрытой проводки – как все сделать правильно

При всех эстетических преимуществах скрытая электропроводка в каркасном доме являет собой угрозу создания пожара в доме. Проблема прокладки такой проводки в каркасном доме заключается в несовершенстве технической документации ведомств.

Правила ПУЭ трактуют каркасный дом как деревянное строение. Поэтому при прокладке энергосети дома все кабеля должны быть заложены в тонкостенные трубы, которые должны быть окрашены и заземлены. Строительные документы разрешают для установки скрытой проводки в подобных домах использовать короба, металлорукава или трубу гофру. При условии их изоляции несгораемым материалом по всей длине электроцепи.

При оборудовании электроцепи необходимо учитывать тот факт, что ее придется обустраивать на этапе создания стен дома. Электропровода NYM или ВВГ-НГ соответствуют требованиям строительных норм без применения, каких либо мер защиты. Поскольку они заключены в защитную оболочку, не допускающую горение.

Применяя данный вид прокладки электрокабелей необходимо руководствоваться разумным использованием и применением элементов электрической цепи.

Какую проводку выбрать: скрытую или наружную

Для того чтобы определиться какая проводка в каркасном доме должна быть проложена, необходимо взвесить положительные и отрицательные стороны обеих типов.

Положительные стороны скрытой укладки кабеля:

• не портит внешний вид интерьера дома;
• защищена от случайного внешнего воздействия;
• не требует доработки и переустройства.

Отрицательные стороны скрытой электропроводки:

• финансовые потери от ее обустройства значительно выше от финансовых затрат по обустройству внешней электросети;
• затрудняется обустройство новых электроточек при возникновении новых жизненных обстоятельств или желаний;
• невозможно внешним осмотром определить состояние заложенного электрического кабеля;
• вероятность нанести увечье скрытым электропроводам при осуществлении каких-либо сверлильных работ на стенах помещений.

Положительные стороны внешней прокладки проводов:

• осуществление доступной проверки состояния электрокабеля;
• простота ремонта или замены вышедших из строя деталей электроцепи;
• доступность монтажа новых ветвей электросети с дополнительными элементами.

Отрицательные стороны внешней прокладки проводов:

• существующая сложность вписать элементы электроцепи и саму проводку в эстетический дизайн помещений;
• осуществление особых требований по прокладке электропроводов.

Подготовительные работы

Все этапы строительства и обустройства, нужно четко спланировать. Это же касается и электропроводки в каркасном доме.

Проводка в каркасном доме: правила планирования

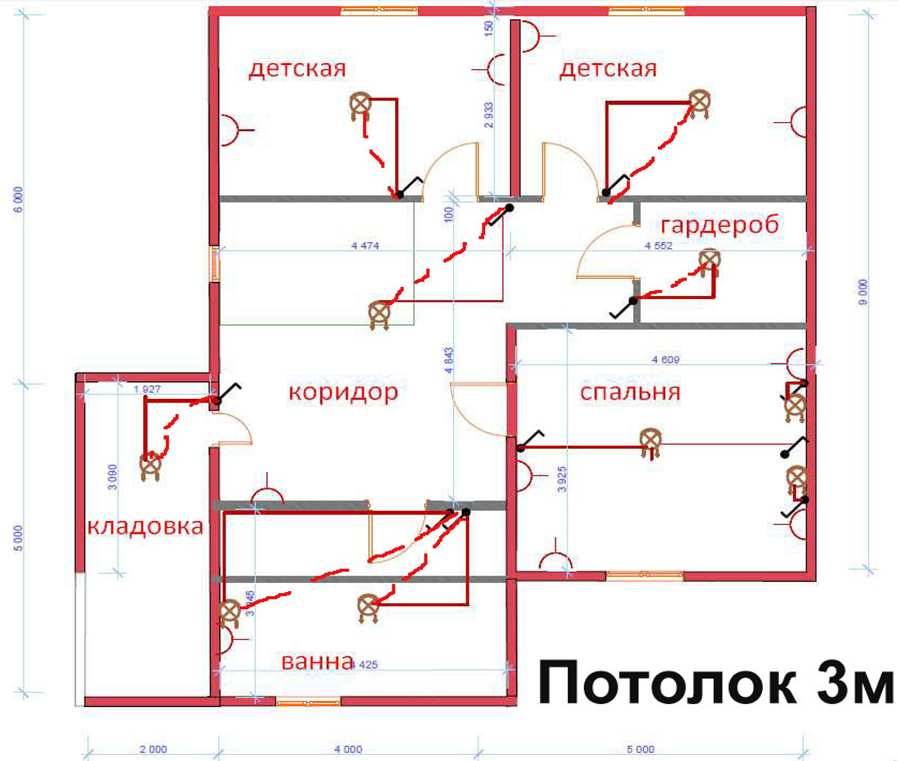

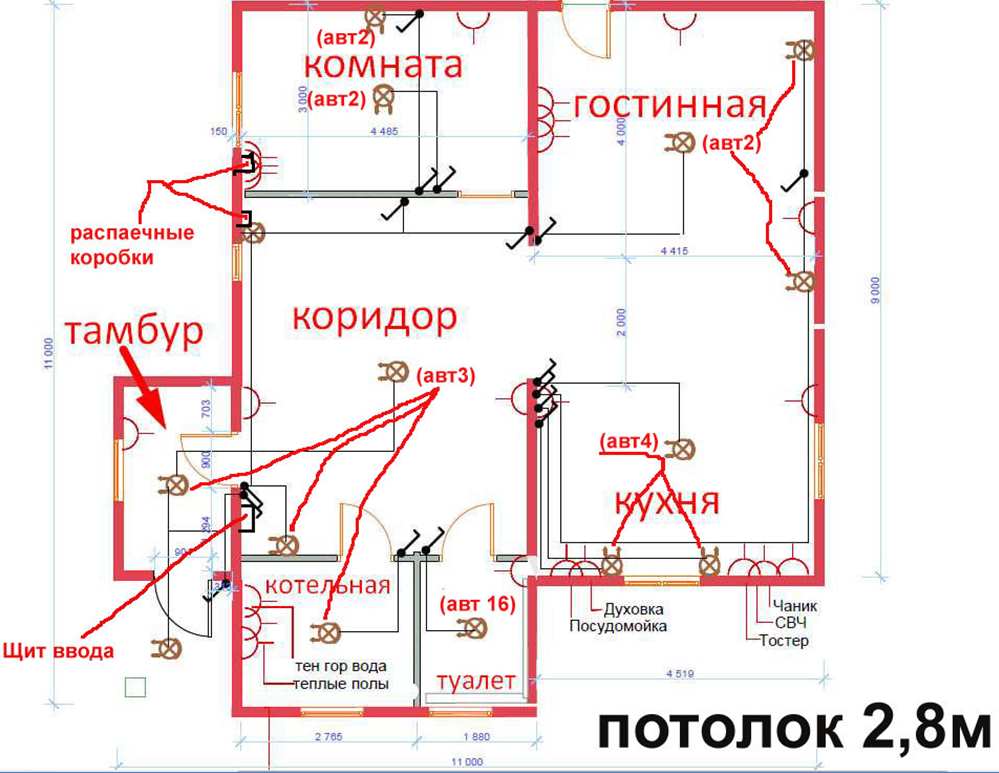

Сначала необходимо составить схему на бумаге, а только потом приступать к реализации проекта.

Нужно определить:

• в каком месте расположить распределительный щиток;
• как разместить проводку в области дверей;
• где расположить выключатели;
• количество осветительных приборов и их размещение в помещении.

Также желательно заранее определиться с локализацией бытовой техники, чтобы расположить рядом розетки.

Определившись с планом, начинают просчитывать нагрузку сети, чтобы приобрести соответствующие по сечению проводники, а также нужные коммутационные аппараты. Благодаря заблаговременному планированию можно точно посчитать, сколько потребуется материалов на проведение электричества внутри дома, и приобрести их заранее.

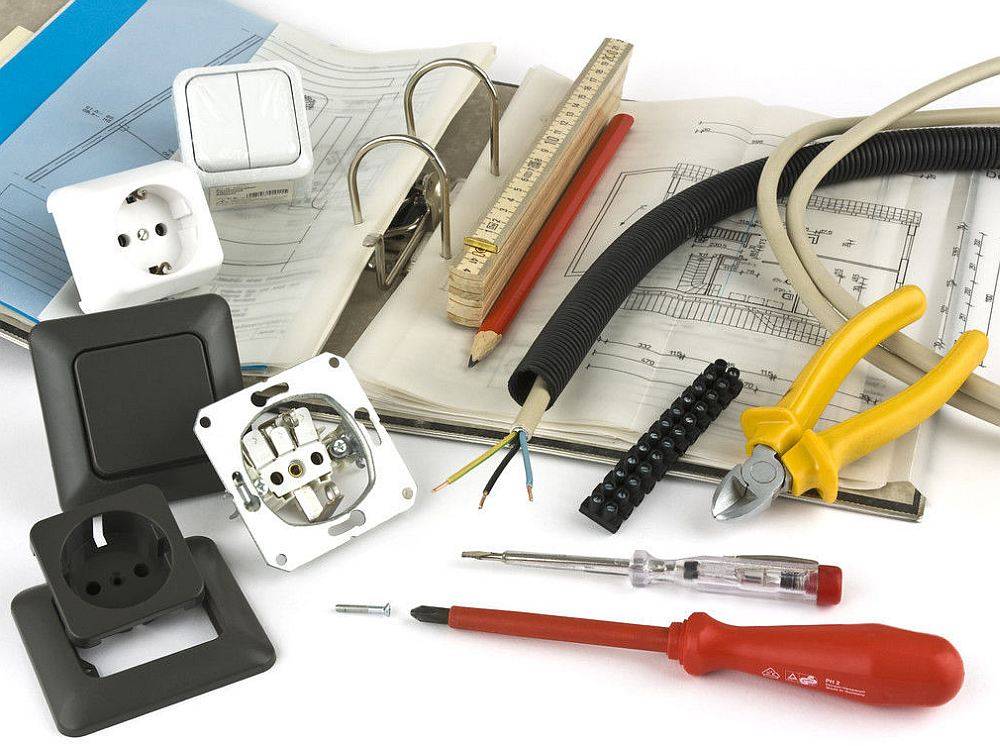

Инструменты для монтажа электропроводки

Если вы планируете производить электромонтажные работы в своем каркасном доме, предварительно необходимо приобрести определенные инструменты, а именно:

• Шуруповерт. Этот электроприбор необходим для того, чтобы быстрее закреплять саморезы в деревянном каркасе.
• Бокорезы (или кусачки). С их помощью отсекают кабель для электричества в разных местах.
• Специальный нож, при помощи которого зачищают концы кабеля перед тем, как соединить его с выключателем, розеткой или распределительным щитком.
• Дрель. Этот электроприбор необходим проделывания отверстий определенного диаметра в деревянных балках. В это отверстие вставляется специальная защитная гофра, внутри которой проходит электрокабель. Чтобы сделать такое отверстие, необходимо использовать насадку «перо», которая своим внешним видом похожа на этот элемент птичьего крыла.
• Специальные плоские сверла с насадкой типа «перо».
• Для измерения различных расстояний (например, от выключателя до пола, или для определения высоты расположения розетки) необходима рулетка.
• Карандаш потребуется, чтобы выполнять разметку по стенам, где будет проходить провод, расположатся розетки, распределительный щиток, светильники, выключатели и другое.
• Стремянка. Сделать своими руками разведение электропроводки без стремянки в каркасном доме будет очень сложно. Ведь некоторые работы проводятся на высоте, в частности, монтаж светильников, проведение разводки между первым и вторым этажом.
• Лазерный уровень. Такой инструмент иногда понадобится для того, чтобы сделать идеальную горизонтальную или вертикальную разметку на поверхности.
• Мегомметр. Прибор используется для измерения сопротивления между штырями заземления.

Другие необходимые материалы

Для того чтобы провести электропроводку в доме, нужно много различных материалов. Их необходимо приобрести заранее, чтобы работа не останавливалась из-за отсутствия мелочных элементов. Для сборки проводки потребуется кабель таких видов:

• СИП кабель – необходим для подсоединения дома к общей электрической сети населенного пункта.
• ПВС – гибкий круглый кабель со множеством медных жил и двойной изоляцией.
• ВВГ – жесткий кабель с плоским поперечным срезом, внутри которого находится только одна медная жила (используется значительно реже для проводки).

А также:

• Крючок – металлическое изделие, необходимое для закрепления вводного кабеля.
• Саморезы – при помощи этих крепежных элементов различные клипсы и другие устройства закрепляются в деревянном каркасе.
• Изолента для изоляции проводов.
• Клипсы – эти крепежи из пластика нужны для того, чтобы прикрепить гофру с кабелем к поверхности.
• Штыри-электроды из меди, а также соединительная металлическая лента для обеспечения заземления.

Проводка наружная

Наружная электропроводка в каркасном доме своими руками выполняется без особых проблем, существует несколько её вариантов.

Открытый кабель

Можно использовать жёсткий кабель с двойным или тройным изоляционным слоем, выполненным из негорючих материалов. К стенным поверхностям такой проводник крепится специальными скобами. Между стеной и кабелем необходимо укладывать асбестовую либо металлическую подложку, которая должна быть шире проводника на 1 см с обеих сторон. Это надёжный и экономичный способ прокладки, но не вполне эстетичный, особенно если необходимо рядом располагать несколько кабелей.

Когда дизайн помещений выполнен в ретро-стиле, то симпатично и оригинально будут смотреться витые провода на керамических или фарфоровых роликах (изоляторах).

Электротехнические трубы

Можно при наружной прокладке проводов размещать их в электротехнических гофрированных трубах, для изготовления которых применяют специальные негорючие материалы. В трубах можно поместить одновременно несколько проводников, к стенам они крепятся при помощи специальных клипс. Такая проводка выглядит компактно, к тому же труба изолирует кабель от легко воспламеняющихся поверхностей стен и защищает от возможных внешних повреждений. Но выглядит труба совсем не презентабельно, к тому же она слишком уж хорошо собирает на себе пыль, которую практически нельзя очистить.

Кабель-каналы

Гораздо аккуратнее, чем гофрированные трубы, будут смотреться кабель-каналы. Тем более что сейчас на рынке электротоваров можно подобрать их под любой интерьер (они выпускаются в разном цветовом исполнении).

Но так как в каркасном доме вряд ли можно встретить кривые оштукатуренные стены (чаще всего используются гипсокартонные листы или вагонка), то прокладка проводов в кабель-каналах считается хорошим вариантом.

Кабель-каналы представляют собой пластиковые короба, которые крепятся к стенам и потолкам с помощью клея или саморезов. Для их изготовления применяют огнеупорный высококачественный пластик. Они бывают разной ширины в зависимости от того, сколько кабелей и какого сечения одновременно в них прокладывается. Когда проводники будут уложены в короба, сверху они закрываются фиксирующимися крышками. Пример такой проводки на видео:

Ещё один недостаток применения кабель-каналов в том, что со временем каркасный дом даёт усадку, и пластиковые короба могут потрескаться. В этом случае электрическую разводку придётся переделывать. Но в то же время есть и преимущества такого способа прокладки – это дёшево и легко монтируется.

Какой тип проводки выбрать

Обновленный сборник правил электрификации частного дома подразумевает применение проводов с медными жилами. Алюминиевая проводка осталась в прошлом, поэтому при ее обнаружении инспекторы могут попросту отказать вам вводить дом в эксплуатацию.

Оптимальным сечением считаются:

• 1–1,5 кв. мм для ламп, светильников, видеокамер и сигнализации;
• 2,5 кв. мм для розеток и выключателей;
• 4 кв. мм для бойлеров, электрических плит, микроволновок.

Сечение проводов и нагрузка Также старайтесь покупать провода, не меняющие свои полезные свойства при воздействии высоких температур и других негативных факторов. Выберите кабель с лучшей изоляцией, что позволит обойтись без монтажа металлических труб.

Соединение проводов пайкой в домашних условиях

С помощью пайки монтаж соединений занимает чуть больше времени,
однако этот способ белее надежный, чем обычной скруткой. Последствия не качественной
скрутки это оплавление изоляции в местах соединений, короткое замыкание и пожар.

При скрутке контактов, на сколько бы она не была качественной,
места соединения имеют некоторое сопротивление и при протекании тока скрученные
контакты перегреваются.

Соединение медных проводов при качественной пайке является самым
надежным и практически не уступает цельному проводу. Все выше приведенные примеры
скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед
скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами.
Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Ввод в дом

Ввод силового кабеля в дом

Ввод силового кабеля в дом может производиться путем его прокладки по воздуху или под землей. Исходя из этого делаются отверстия в потолочной плите или в цоколе. При подводке по воздуху между строением и столбом протягивается стальной трос и уже к нему на клипсах подвешивается провод. Если выбран подземный вариант, предварительно в траншею укладывается труба, в которую протягивается кабель. Это предотвратит его разрыв при пучении грунта. В месте входа проводки в дом вставляется гибкий переходник из стали.

В соответствии со СНиП линия сначала заводится на счетчик, который устанавливается снаружи. Для защиты от влияния окружающей среды счетчик размещается в герметичном ящике с окошком. После счетчика устанавливается пакетный выключатель, который прервет подачу энергию при возникновении нештатных ситуаций на линии.

Прячем проводку в обшивке – что говорят правила, опыт и здравый смысл

В области нормативов и правил относительно скрытой проводки в каркасном доме творится обычная неразбериха. Действуют два нормативных документа: для электриков – ПУЭ, для каркасостроителей – СП. Документ «Правила устройства электроустановок» относит каркасные строения к деревянным, значит, скрытую проводку следует выполнять в металлической трубе, ни гофра, ни металлорукав не подходят. Подсчитайте для интереса, во сколько обойдется тонкостенная труба из металла, даже для среднего дома.

В нормативном документе о строительстве каркасных домов (СП) все проще. Там говорится о том, что можно пропускать кабеля внутри стен, перекрытий, пустот, отверстия в деревянном каркасе без труб и втулок. Оговаривается, что кабели должны иметь изоляцию, не распространяющую горение. Такие требования удовлетворяют обычные провода ВВГ-НГ или NYM. Какими нормативами пользоваться? При противоречии между общим и специальным документом, специальный имеет преимущества. СП принадлежит к ним.

Да и ПУЭ о скрытой проводке в каркасном жилье ничего не говорит о физических лицах, не являющихся предпринимателями, которые делают проводку своими руками. Малоэтажные дома пока не требуется сдавать никаким надзорным органам, пожарникам. Следует больше изучать опыт Скандинавии, Америки, где таких ограничений нет в помине. А ведь у них надзор гораздо строже, наказания за нарушения больше, а пожаров по вине электропроводки меньше.

Чтобы избежать пожара от скрытой проводки, материалы должны быть качественными, а монтаж — грамотным

Причиной пожара в каркасном доме чаще всего становится безграмотная проводка. Покупаем только качественный кабель, а не дешевый, неизвестно кем и где сделанный. Ищем проводку, произведенную по ГОСТу, где возможна, хоть и не 100% гарантия качества. Кабели сомнительного происхождения могут иметь изоляцию из неизвестных материалов, которые только помогут гореть. Сечение проводов тоже часто занижают против заявленной, чтобы уменьшить себестоимость.

При трехфазной сети грамотно подходим к разбивке потребителей на группы,  чтобы нагрузка на каждую фазу была равномерной. Если на отдельную фазу приходится 5 кВт при общей мощности трехфазки 15 кВт, стараемся, чтобы каждая фаза в обычном режиме потребляла не больше. Но все же иногда возможна перегрузка, утечка тока, короткое замыкание. От всех форс-мажорных ситуаций защитит надежная современная автоматика. Покупаем продукцию мировых брендов – Electric, Schneider, Legrand, Hager, ABB. Дешевые автоматы могут просто отказать.

Соединения монтируем качественно, не применяем скруток с изолентой, которые не обеспечивают надежного контакта. Все должно быть доступно, расположено в распаечных коробках. Современные способы позволяют соединить проводку надежно, чтобы гарантированно обезопасить себя от неприятностей. Статистика утверждает, что 99%, неполадок сети приходится на контактные разъемы.
