Дюралюминий

Д16 Алюминиевый сплав

Алюминиевый сплав Д16 – дюралюминий повышенной прочности системы А1–Сu–Мg с легируемыми добавками марганца. По твердости и механической прочности он не уступает стали, но, в отличие от нее, обладает в 3 раза более легким удельным весом. В связи с этим, он активно используется во всех областях промышленности, особенно в авиастроении, при изготовлении силовых конструкционных элементов.

Однако, дюралюминий Д16 обладает одним главным недостатком – низкой коррозионной стойкостью и нуждается в специальных антикоррозийных средствах защиты. В большинстве своем сплав плакируют или анодируют, что существенно повышает его сопротивление коррозии.

Разновидности изделий и ГОСТ

Сегодня производство алюминиевых листов регламентируется ГОСТом 21631−76. Изделия могут иметь разное предназначение, потому они делятся на несколько типов:

1. Кислостойкие. Часто используются для изготовления сварочных емкостей и топливных баков, что обуславливается высокой антикоррозийной стойкостью и отличной обработкой. Производится продукция из сплавов с марками АМг, которые подвергаются легированию магнием и марганцем. Такие изделия также нередко используются при производстве радиаторов, рамных конструкций и заклепок.
2. Технические: отличный материал для изоляции и отделки. Применение технического алюминия позволяет сэкономить благодаря небольшому весу листов из него и хорошей гибкости.
3. Перфорированные с гладкой поверхностью: используются для усиления углов гипсокартонных конструкции, решеток воздухоотводов и декоративных элементов. Изделия перфорированного типа могут обладать отверстиями разной формы, которые создаются с помощью специального прессовального оборудования.
4. Пищевые: для таких листов применяются нагартованные и отожженные сплавы. Эти изделия имеют высокую степень гигиеничности, так как в их составе нет никаких легирующих компонентов и примесей.

Свойства дюралюминия

Отличные свойства дюралюминия делают его пригодным для применения во многих сферах производства, изготовления деталей, изоляции.

Физико-механические

Особенностью дюралюминия является его легкость при повышенной прочности и термоустойчивости. Так, удельный вес этого металла составляет 2,8 г/м³, тогда как у стали этот показатель равен 8 г/м³. Температура плавления дюралюминия — +500°С.

Недостатком сплава является повышенная склонность к коррозии в результате воздействия повышенной температуры или нагрузки.

Технологические

Отличительное свойство дюралюминия представляет легкость его производства. Этот сплав можно сделать даже в бытовых условиях: например, в гараже. Его не нужно нагревать до экстремальных температур. Благодаря несложной технологии изготовления этот металл относительно дешевый.

Процедуру литья дюралюминия можно провести в домашних условиях.

Как отличить алюминий от дюралей?

Эксперименты не закончились, что впоследствии подарило миру целую группу аналогичных, но все-таки отличающихся по свойствам сплавов. Иногда таким вопросом задаются бытовые пользователи. Причин для этого множество. Вероятно, некоторые беспокоятся о том, чтобы их кастрюли не дали течь (шутка).

Сама постановка вопроса — какая же у дюрали температура плавления, не совсем корректна, поскольку речь идет о сплаве. В таких ситуациях принято говорить о диапазоне температур. Что и делают профессионалы, особенно, когда затрагивается тематика ковки материала.

Плавление дюралюминия в домашних условиях

Температура плавления дюрали и алюминия в корне отличается, стоит отследить несколько фиксируемых показателей:

• чистый Al (99,9%) плавится при 6600С;
• уменьшение доли вещества алюминия всего на 0.4% дает снижение температуры до 6570С;
• большее снижение до 99% ведет к порогу 6430С.

Этот физический параметр необходим для расчета теоретической массы изделий. Дюраль, плотность которого вычисляется посредством переводного коэффициента, согласно ГОСТ 21488-97, может отклонятся по весу при взвешивании.

Плотность дюралюминия Д16Т соответствует показателю для Д16 и коэффициент перевода 1.03. Из таблицы или рассчитав, получается значение 2.78 г/см3. Что довольно близко к плотности самого алюминия: 2.7 г/см3.

Удельный вес дюралюминия также может использоваться для расчетов окончательной массы изделий или количества материалов необходимых для изготовления.

Для некоторых изделий не понадобится даже удельный вес дюрали. Например, ГОСТ 18475-82 содержит данные по трубам стандартного диаметра с вариативностью по толщинам стенок: одному погонному метру соответствует числовое значение веса в кг.

γ=P/V, — где Р=mg (вес куска металла) и V-объем предмета.

Обычно в магазинах на изделиях имеется маркировка и по ней следует ориентироваться. Однако часто возникают вопросы о подделках. Бывает есть необходимость проверить партию изделий от неизвестного лица, не имеющего документации, других достоверных подтверждений тому, что предлагаемое именно дюраль. Конечно, анализатор химического состава сразу покажет отличие дюраля от алюминия. Ведь в классическом представлении, первый содержит единицы долей меди, а второй – ее десятые или даже сотые.

Зная достоверно, чем отличается алюминий от дюралюминия, стоит воспользоваться еще одним опытным способом определения вида материала. Для этого на небольшой участок исследуемого образца наносят каплю едкого натрия. Оставляют на 5-10 минут. После удаляют вещество и смотрят на цвет образовавшегося пятна. Если оно темное, то это дюраль, но не сплавы алюминия с низким содержанием меди и не магналий.

Кроме того, алюминий растворяется в кислотах при добавлении щелочи, давая белый порошковый осадок. Проделав то же самое с куском дюралюминия, на выходе получают еще и голубенькие гранулы, которые дает присутствующая медь.

Уголок из алюминия

Лист из дюрали

Самое главное отличие дюрали от алюминия — это твердость, хрупкость и отсутствие пластичности. Если провести визуальное сравнение раза 3-4 (разных деталей) выполненных из алюминия и дюралюминия — отличие станет явным и в последующем взяв руки изделие из того или иного материала определить его будет уже просто.

Физические свойства дюралюминия

Основной особенностью материала является его малый собственный вес при хороших показателях термической устойчивости и отменной прочности. Удельный вес дюралюминия составляет всего 2,8 г/см3 (у стали этот показатель равен 8 г/см3).

Температура плавления дюралюминия составляет около 650 градусов по шкале Цельсия. Плотность дюралюминия определена в пределах от 2500 до 2800 кг/см3.

К недостаткам материала в первую очередь относят его подверженность коррозии под воздействием повышенной рабочей температуры или увеличенной нагрузки. Примечательно, что сплав в отличие от металла без примесей пригоден для выполнения точечных сварных работ.

Дюралюминий обладает отменной устойчивостью к длительному воздействию любой агрессивной среды, стоек к износу и разрушению. Физические свойства сплава позволили реализовать на практике технические проекты в сфере авиации и машиностроения, которые были не осуществимы без такого конструкционного материала.

Сварка дюралюминия в домашних условиях

Часто возникает необходимость выполнять сварку дюралюминия в быту. При наличии достаточных навыков можно получить сравнительно прочный и надежный шов. Работают с помощью электродугового аппарата и специальных плавящихся электродов, которые продаются в специализированных магазинах.

Электроды

В зависимости от вида дюраля используют следующие типы стержней, легированные разными металлами:

• ОЗА-1 – титаном, медью;
• ОЗА-2 – алюминием с железом, титаном;
• ОЗАНА-1, ОЗАНА-2 – кремнием, железом;
• ОК96.10, ОК96.20 – марганцем, кремнием, железом.

Устройства

В бытовой электросети недостаточная частота тока, поэтому, чтобы соединить дюралюминиевые детали, надо использовать аппараты для повышения этого параметра.

Можно выполнить сварочные работы с применением ацетилено-кислородной горелки. При ее горении создается температура, превышающая температуру плавления дюрали. Применение такого варианта приводит к окислению алюминия и образованию оксидной пленки, для устранения этого недостатка работу выполняют в среде аргона.

Даже имея необходимое оборудование, опыт и знания, дома сложно получить надежное сварочное соединение дюралюминиевых деталей. Если к качеству шва предъявляются высокие требования, то в таких случаях лучше обращаться в специализированные организации.

Сварка с помощью плазменной грелки.

Виды сплавов

С учетом способа изготовления и воздействия разной температуры могут изменяться параметры дюраля. Существуют такие разновидности металла:

1. Алюминий с медью, магнием, добавлением марганца. Иное название – «дюралюмин». При создании не подвергается закалке. Соединения применяют для производства автомобильных радиаторов, герметично закрывающихся баков, труб для изготовления бензопроводов. Из них производят стройматериалы. Сплавы легко свариваются, плохо поддаются ржавчине. Их сложно разрезать.  Вместе с тем для защиты от ржавчины необходимо применять дополнительное покрытие.
2. Алюминий, магний или марганец. По-другому называют «мангалий». Материал сложен по конструкции. Основной элемент – алюминий, другие компоненты представлены для придания сплаву полезных свойств. Применяется для сборки космических объектов, авиационной техники, скоростных поездов. Слабо подвержен коррозии, легко сваривается. Однако плохо переносит воздействие влажной среды.
3. Алюминий, магний и кремний. По-другому называют «авиаль». Хорошо защищен от коррозии, а весит мало. Применяется при высокой влажности, при прохождении электротока. При изготовлении сплав подвергают закаливанию при температуре 525°C. Затем его резко охлаждают с помощью воды – до 20°C. Процедура длится 10 дней.

Основные виды сплавов

Существует несколько видов сплавов, отличающихся своими характеристиками.

1. Алюминий + марганец или магний. Такой сплав называют «магналии». Материал отличает высокая стойкость к коррозии, хорошая сварка и пайка. Между тем — материал плохо поддаётся обработке на металлорежущем оборудовании. Кроме того при работе со сплавом магнолии никогда не используют промежуточную закалку.

Магнолии применяют для бензопроводных систем, радиаторов для автомобилей, ёмкостей различного назначения.

2. Сплав, состоящий из алюминия, магния и кремния, получил название — «авиаль». Сплав обладает такими свойствами как:

• Высокая стойкость к воздействию коррозии;
• Высокая прочность сварных и паянных швов.

Для получения данных технологических свойств авиаль проходит термообработку. Ее проводят при температуре, почти в 520 ºC. Последующее резкое охлаждение необходимо выполнить в воде, температура которой составляет 20 ºC.

После проведения такой обработки авиаль можно использовать для работы в условиях повышенной влажности, его широко применяют в самолетостроении. В последние годы, авиаль используют для замены стальных деталей из носимым устройств связи, например сотовых аппаратов и пр.

3. Еще один сплав — дюралюмин. В него, кроме алюминия входят медь и марганец. Пропорции компонентов изменяют, тем самым модифицируя качественные свойства сплава. Но несмотря ни на что, дюралюмин обладает не высокой стойкостью к коррозии. Поэтому на поверхность наносят слой чистого алюминия. Такая операция называется плакированием и с успехом предотвращает воздействие коррозии.

Дюралюмин применяют в транспортном машиностроении, в частности, детали из этого материала установлены в скоростном поезде «САПСАН».

Свойства дюралюминия

Отличные свойства дюралюминия делают его пригодным для применения во многих сферах производства, изготовления деталей, изоляции.

Физико-механические

Особенностью дюралюминия является его легкость при повышенной прочности и термоустойчивости. Так, удельный вес этого металла составляет 2,8 г/м³, тогда как у стали этот показатель равен 8 г/м³. Температура плавления дюралюминия — +500°С.

Недостатком сплава является повышенная склонность к коррозии в результате воздействия повышенной температуры или нагрузки.

Технологические

Отличительное свойство дюралюминия представляет легкость его производства. Этот сплав можно сделать даже в бытовых условиях: например, в гараже. Его не нужно нагревать до экстремальных температур. Благодаря несложной технологии изготовления этот металл относительно дешевый.

Процедуру литья дюралюминия можно провести в домашних условиях.

Влияние примесей на механические свойства

Кроме основных легирующих элементов, в дюралюминии присутствуют небольшие количества примесей. Некоторые из них (железо и кремний) имеются в исходном первичном алюминии, другие (цинк и никель) попадают в сплавы при переплаве отходов, третьи (бериллий, титан и цирконий) вводят в сплавы специально в качестве технологических добавок.

В сплавах типа дуралюмин железо образует соединения, оказывающие охрупчивающее влияние. Железо соединяется с медью и уменьшает количество растворимой меди, которая упрочнеяет сплав при старении.

Кремний в этих сплавах увеличивает склонность к трещинообразованию при сварке (ВАД-1) и литье, особенно крупных слитков из сплавов Д16, Д19, понижает пластичность заклепок из всех сплавов. Для нейтрализации вредного влияния кремния при литье и сварке содержание железа в сплавах должно в 1,1–1,5 раза превышать содержание кремния.

Для получения высокой пластичности литого и деформированного материала, а также для повышения вязкости разрушения содержание железа и кремния должно быть минимальным.

Никель образует нерастворимые фазы с медью и железом, уменьшает пластичность и прочность термически обрабатываемых сплавов, улучшает твердость и прочность при повышенных температурах и понижает коэффициент линейного расширения.

Совместное присутствие железа и никеля в сплавах системы Al-Cu-Mg обеспечивает повышение механических свойств при комнатной и повышенных температурах по сравнению со сплавами, содержащими либо железо, либо только никель. Положительное влияние совместного содержания железа и никеля связано с образованием нерастворимой фазы FeNiAl9, в которой отсутствует медь.

В дюралюминах Д1, Д16 и др, содержащих железо и кремний в виде примесей, при введении никеля фаза FeNiAl9 не образуется. Небольшие количества цинка (0,1—0,5 %) не влияют на механические свойства рассматриваемых сплавов при комнатной температуре и значительно понижают их жаропрочность. Примесь цинка в количестве 0,1—0,3 % увеличивает склонность к трещинообразованию при литье и сварке.

Бериллий в небольших количествах (около 0,005 %) предохраняет сплавы с высоким содержанием магния (1,5 % и более) от окисления при литье и термической обработке, не оказывая влияния на механические свойства как при комнатной, так и при повышенных температурах.

Бериллий входит в состав окисной пленки, состоящей в этих сплавах главным образом из окиси магния, способствует ее упрочнению и, следовательно, уменьшает дальнейшее окисление сплава.

Более высокое содержание в сплавах бериллия (0,1— 0,5 %) требует особых мер предосторожности при плавке и литье из-за его токсичности. Литий увеличивает прочность при комнатной и повышенных температурах, понижает плотность и увеличивает модуль упругости, но снижает пластичность. Литий увеличивает прочность при комнатной и повышенных температурах, понижает плотность и увеличивает модуль упругости, но снижает пластичность

Литий увеличивает прочность при комнатной и повышенных температурах, понижает плотность и увеличивает модуль упругости, но снижает пластичность.

Хром, как и марганец, повышает температуру рекристаллизации сплавов. Выделения частиц, содержащих хром, имеют игольчатую форму и в большей мере, чем марганцовистые, снижают характеристики разрушения. Хром в присутствии марганца, железа и титана может выпадать в виде грубых составляющих фазы СгAl₇. В промышленные сплавы типа дуралюмин хром не добавляют. Титан, в алюминиевых сплавах применяется в основном для измельчения зерна литого металла. Природу способности титана измельчать литое зерно объясняют образованием в расплаве зародышей, служащих центрами кристаллизации. По данным одних авторов, эти зародыши — алюминид титана, по данным других авторов,— карбид титана. В присутствии бора такими зародышами будут частички борида титана.

Цирконий в небольших количествах, так же как и титан, является модификатором. Добавка циркония практически не влияет на прочностные свойства холоднодеформированных полуфабрикатов из сплавов, содержащих марганец, и несколько повышает их у сплавов без марганца. Цирконий аналогично марганцу, но при значительно меньшем содержании повышает температуру рекристаллизации сплава, что способствует получению нерекристаллизованной структуры и высокой прочности горячепрессованных полуфабрикатов.

Технологические свойства дюрали

В зависимости от химического состава и применяемого метода изготовления технологические свойства дюрали могут существенно отличаться. ГОСТа именно для этого металла пока нет.

Среди технологических свойств следует отметить нижеприведенные моменты:

1. Низкая стоимость, которая обуславливается простой технологией производства. Тот момент, что компоненты не нужно разогревать до экстремально высоких температур определяет существенное удешевление материала. Также на стоимости благоприятно отражается возможность проведения производства в обычной среде.
2. Небольшой вес. Рассматривая химический состав можно отметить, что большая часть состава представлена алюминием. Этот металл известен своей легкостью.
3. Высокие показатели температуры плавления позволили использовать сплав дюраль при производстве различных элементов самолетов и другой техники. Температура плавления дюралюминия около 650 градусов Цельсия. При этом обычный алюминий плавится уже при более низких температурах, что приводит к изменению основных технологических качеств и деформации изделий.
4. Плотность дюралюминия составляет 2,5 грамма на кубический сантиметр (у стали на каждый кубический сантиметр приходится 8 грамм). Именно этот показатель определяет существенно снижение веса изготавливаемых деталей. Данный показатель может варьироваться в относительно небольшом диапазоне, достигать значения 2,8 грамм на кубический сантиметр.
5. Статическая прочность дюралюминия достаточно высока, что определяет устойчивость к разовой нагрузке. Именно поэтому сплав применяется при изготовлении различных ответственных деталей. Проведенные исследования указывают на то, что разрушить подобный материал довольно сложно.

Однако есть и один недостаток – относительно невысокая устойчивость к воздействию повышенной влажности. Разрушение сплава блокируют путем нанесения защитного покрытия, что несколько повышает стоимость сплава.

Детали из дюрали

Дюралюминий Д16 получил достаточно широкое распространение. Отличные эксплуатационные качества он демонстрирует при температуре не выше 250 градусов Цельсия. Стоит учитывать, что уже при температуре 80 градусов Цельсия появляются признаки образования межкристаллической коррозии.

В последнее время в чистом виде дюралюминий практически не применяется. Это связано не только с высокой вероятностью появления коррозии, но и другими недостатками алюминиевого сплава. Для повышения эксплуатационных качеств сегодня выполняют следующее улучшение:

1. Закалку в естественных условиях. При маркировке указывается буква «Т».
2. Выполняют процедуру искусственного старения, что также отражается на маркировке «Т1».
3. Анодирование и покрытие поверхности специальными лаками (в маркировке указывают букву «А»).

Снижение коррозионной стойкости происходит не только по причине повышения температуры, но и механического воздействия

Именно поэтому уделяется внимание дополнительным процедурам увеличения эксплуатационных качеств

Более высокими эксплуатационными качествами обладает сплав под названием ВД95. Кроме этого, данная разновидность сплава проходит процедуру старения, за счет чего существенно повышается потенциал этой разновидности дюралюминия.

Как улучшить Д16Т

Для того чтобы защитить сплав Д16Т от коррозии, его поверхность поддается плакировке техническим алюминием, анодированию или лакированию. Материал практически не пригоден для сварки, за исключением точечного метода. В основном монтаж изделий из данного металла осуществляется за счет создания специальных крепежных элементов – заклепок, болтов, шурупов и т. д.

Усилить преимущества дюралюминия Д16Т позволяет дополнительная термообработка. При температуре 500-505 градусов происходит закалка материала (в более высоких пределах возможен пережог Al), затем он закаляется в воде при температуре 250-350 градусов. На последнем этапе дюраль предается естественному старению при комнатной температуре, что дает на выходе максимальную для этого класса твердость 120-130 НВ.

ГОСТ и марки сплавов алюминия

Эксперименты не закончились, что впоследствии подарило миру целую группу аналогичных, но все-таки отличающихся по свойствам сплавов.

ГОСТа дюралюминия не существует, но ГОСТ 4784-97 “Алюминий и сплавы алюминиевые деформируемые” , в котором отображено разнообразие алюминиевых деформируемых соединений – вы можете скачать данный ГОСТ здесь.

Однако тонкости формулировки сегодня мало беспокоят обывателей, желающих просто сдать в металлолом дюралюминий марки Е или АМг2. Первая гарантирует наличие электрических свойств, а вторая говорит о том, что металл используется в пищевой промышленности. К первой может относится разновидность систем Al-Mg-Si: алюминий дюраль АД31 с соответствующей пометкой «Е».

Всего насчитывается 8 таблиц ГОСТ 4784-97. Среди них есть марка дюраль д16, которая несколько раз появляется в них. Один раз просто, второй – с пометкой «П», что означает предназначенность материала для изготовления проволоки холодной высадки.

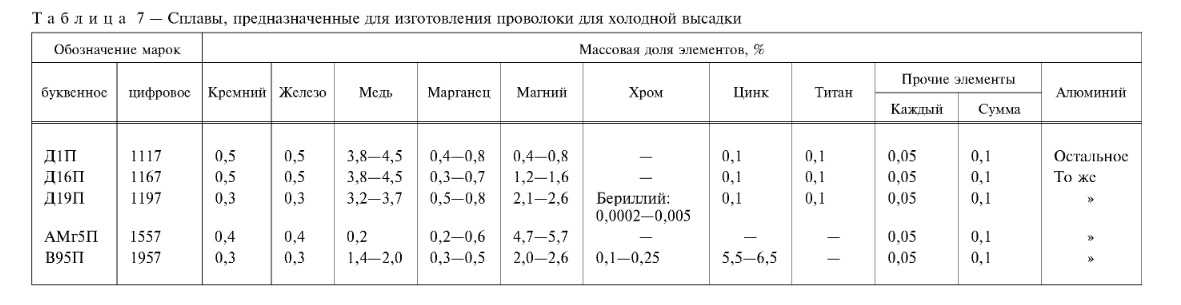

Одна из многочисленных таблиц сплавов алюминия из ГОСТа

При этом бросается в глаза существенное отличие многих видов дюрали в ГОСТ 4784-97, а точнее состава сплавов, от первоначального. Вместо привычных 93% доли алюминия – все 99 с маленьким хвостиком. Но это не касается распространенной марки дюралюминий д16. Ее состав выглядит примерно так:

• основная доля алюминий 90-94%;
• медь колеблется от 3.8 до 4.9%;
• в равных частях железо и кремний по 0.5%, причем их соотношение не должно быть меньше 1;
• цинка не более 2.5%;
• магния – 1.8%;
• хром 1%, чуть больше титана и 0.9% – марганца.

Здесь очень важно отметить, что производимые детали из этого сплава сохраняют относительную мягкость. Поэтому речь часто идет о полуфабрикатах. Изделия из дюраля 16 можно подвергать термической обработке с последующим охлаждением, что и приводит их к скорейшему старению, то есть упрочнению

Маркируется такой материал, как дюраль Д16Т. Для это марки расшифровка будет выглядеть так

Изделия из дюраля 16 можно подвергать термической обработке с последующим охлаждением, что и приводит их к скорейшему старению, то есть упрочнению. Маркируется такой материал, как дюраль Д16Т. Для это марки расшифровка будет выглядеть так.

В таблице представлена расшифровка марки Д16:

Fe	Si	Mn	Cr	Ti	Al	Cu	Mg	Zn	Примесей	–
До 0,5	До 0,5	0,3-0,9	До 0,1	До 0,15	90,9-94,7	3,8-4,9	1,2-1,8	До 0,25	Прочие, каждая 0,05; всего 0,15	Ti+Zr < 0,2

Сам же процесс стал необходим, несмотря на прекрасные свойства сплава, проявляемые при температурах 120-2500С. Их рассмотрению отводится следующий раздел.

Технология производства

Свойства посуды могут различаться в зависимости от технологии ее производства:

• Технологию листового производства называют штамповкой. Из листа «выдавливают» изделие. После придания формы предмету, идет его финишная обработка. Штамповку делают методом чеканки или ковки. Самая дешевая получается посуда, изготовленная методом чеканки. Предмет выдавливают из листа вращающейся болванкой станка. Недостаток – утрачиваются положительные свойства металла. Ухудшается теплопроводность, прочность. Методом чеканки изготавливают тонкостенную посуду, у которой дно часто усиливают антидеформационным диском. Ковка применяется при производстве дорогостоящей посуды. Технология улучшает свойства алюминия: увеличивается теплопроводность, прочность.
• Самая дорогая технология основана на методе литья. Алюминиевый расплавленный сплав заливают в формы. Технология позволяет полностью сохранить все положительные свойства алюминия. Стенки посуды получаются толстые, прочные, сложно поддаются деформации.

Важно! Все кухонные предметы сложной формы изготовлены методом штамповки. Литая посуда отличается простой конфигурацией.. Дно кастрюли, ковшика или другого изделия может быть многослойное

Изобретение очень полезное, так как снижается вероятность подгорания пищи. Дно при перегреве меньше деформируется, реже прогорает. В качестве дополнительного слоя используют толстую алюминиевую пластину. Если посуда предназначена для индукционной плиты, то дополнительную пластину устанавливают из медного сплава

Дно кастрюли, ковшика или другого изделия может быть многослойное. Изобретение очень полезное, так как снижается вероятность подгорания пищи. Дно при перегреве меньше деформируется, реже прогорает. В качестве дополнительного слоя используют толстую алюминиевую пластину. Если посуда предназначена для индукционной плиты, то дополнительную пластину устанавливают из медного сплава.

Доказано, что готовить кислые блюда в алюминиевой посуде вредно, так как металл во время реакции выделяет ядовитые вещества. Здесь на помощь приходит антипригарное покрытие. Полезное изобретение придумано не только для того, чтобы предотвратить пригорание. Антипригарное покрытие предотвращает контакт алюминия с пищей. Посуда сохраняет только полезные свойства, даже при варке компота или другого кислого блюда.

Антипригарное покрытие наносят методом наката или напыления. Более полезными свойствами обладает второй слой. Накатанное покрытие наносят на лист. После штамповки появляется множество микротрещин. Напыление выполняют только на готовую посуду. Чем больше защитных слоев, тем лучшими свойствами обладает антипригарное покрытие и больше от него пользы.

Защитный слой бывает трех типов:

1. Керамика. Защитный слой имеет отрицательное свойство – плохо реагирует на длительный контакт с жидкостью. Оставшийся компот или суп придется переливать в другую емкость для хранения.
2. Тефлон. Покрытие отличается капризностью. Недопустимо использование металлических ложек или половников во избежание появления царапин.
3. Минеральный камень. Самое практичное покрытие, если не попалась подделка.

Любое защитное покрытие полезное, но такая посуда становится прихотливой в уходе, требует более бережного хранения.

Важно! Дорогая посуда из литого алюминия вред не принесет даже при приготовлении кислой пищи, так как обычно производится с защитным покрытием.

Современная алюминиевая посуда в быту отличается привлекательным внешним видом. Красоту придает декоративное покрытие. Это может быть:

• эмаль;
• лак;
• нанесенная напылением фарфоровая суспензия, подвергшаяся обжигу;
• анодирование.

Польза от декоративного покрытия – сохранение привлекательного внешнего вида. Вред для пищи нулевой, так как отсутствует прямой контакт. Декоративное покрытие наносят на наружную часть алюминиевой посуды.

Дешевые изделия ничем не покрывают. Их могут подвергнуть только шлифовке. Новая кастрюля будет блестеть, но после нескольких использований стенки станут тусклые.

Отличие дюраля от алюминия

Металлы очень похожи между собой, перед тем как отличить их, нужно ознакомиться с их свойствам. Алюминий — серебристый металл, легкий, относительно мягкий, плавится при температуре – 660.4 C. Он хорошо растворим в сильных щелочах, устойчив к кислоте, поскольку на его поверхности образуется защитная пленка.

Алюминий характеризуется высокой теплопроводностью и электрической проводимостью. Этот металл очень пластичный, что позволяет свернуть его в очень тонкую фольгу. Он также имеет низкую прочность: чистый алюминий легко режется ножом. Этот металл очень устойчив к коррозии — на поверхности Al образуется самая тонкая пленка, которая защищает его от повреждений.

В сплавах дюралюминия основным легирующим элементом является Cu, иногда также добавляется Mg. Характеристики этой серии: хорошее соотношение твердости и веса и низкая коррозионная стойкость. Что касается первой характеристики, она демонстрирует механические свойства, которые на порядок и выше, чем у низкоуглеродистых сталей. Чаще всего этот сплав используется в местах, где необходимо высокое отношение твердости к массе при температуре выше 150 oC.

Термообработка этих сплавов улучшает их прочность, но они не так устойчивы к коррозии, как другие алюминиевые сплавы, поэтому их обычно окрашивают для использования, что помогает визуально определить сплав.

Достоинства и недостатки

К числу преимуществ дюралюминия при сварке можно отнести:

1. При соблюдении технологии сварки можно получить ровный и качественный шов, а металл может выдерживать большие нагрузки при одновременном небольшом весе.
2. Для сварки дюралюминия можно использовать несколько технологий сварки: аргоновую сварку и сварку полуавтоматом, выбрать которую поможет понимание факторов и условий выполнения работы.
3. Для производства работ достаточно легко подобрать подходящие электроды. Для сварки подходят такие электроды, как ОЗА-1, ОЗА-2, ОК96.20, ОЗАНА-1, ОЗАНА-2.
4. Отсутствие серьезных трудозатрат на подготовительные процедуры.
5. Для сварки не требуется серьезной классификации специалиста.

Но имеет данный процесс и определенные недостатки:

1. Сварка дюралюминия отличается низкой устойчивостью к коррозии, а после производства сварных работ его технические характеристики ухудшаются.
2. Процесс сварки является достаточно сложным: он требует большой внимательности и точности, так как даже небольшая ошибка отрицательно сказывается на качестве изделий.
3. Могут возникнуть сложности с подбором электродов из-за невозможности точного определения марки дюралюминия.
4. Сформировать валик достаточно непросто, поскольку металл является достаточно текучим.
5. Для упрощения процесса работы и снижения временных затрат на сварку необходимо использовать флюс или защитный газ. Флюс будет наноситься на поверхность свариваемой детали для защиты участка от агрессивного влияния внешней среды и повышения качества соединения. Целевое предназначение использования инертных газов при сварке будет аналогичным.
6. Качественная сварка дюралюминия – достаточно дорогая процедура, она позволяет получить прочное и надежное соединение при использовании дорогих расходных материалов, например, аргона.
7. Если используется скоростная сварка, то контролировать качество шва весьма сложно.

Химический состав

Особые свойства данного сплава обусловлены компонентами материала. Химический состав дюралюминия в процентах включает:

• алюминий (около 93%);
• медь (3,5-5,5%);
• марганец (0,6%);
• магний (0,5-0,8%);
• иные примеси (железо, цирконий, бериллий, хром, литий, титан, кремний, хром).

Cu, Mn, Mg служат главными компонентами сплава, придающими материалу особые эксплуатационные свойства. Дюраль впервые удалось получить случайно, при ошибочном смешивании составляющих в ходе научного эксперимента.

Дюралевые листы

Включение в состав сплава других составляющих способно изменить свойства материала не в лучшую сторону, поэтому их содержание необходимо строго контролировать. При избытке иных примесей конечный материал теряет пластичность, обретает склонность к появлению трещин.

• Наличие циркония отрицательно влияет на устойчивость сплава к коррозии, бериллий повышает прочность материала, препятствуя его окислению.
• Включение в состав сплава лития повышает модуль упругости, но уменьшает плотность.
• Добавление хрома позволяет повысить температуру рекристаллизации сплава, а также его способности к саморазрушению.
• Титан и бор применяются для измельчения зерна литого металла в качестве модифицирующих компонентов.

Первое время дюраль выпускали в обычных условиях, что приводило к слабому соединению элементов. С началом военных действий в Европе спрос на стратегически важный конструкционный сплав стремительно вырос. Это повлекло за собой разработку новых производственных технологий для более качественного соединения составляющих сплава.

Результатом многочисленных исследований стало построение новой технологической цепочки:

• медленный нагрев (около 3 часов) при температурном режиме 500 градусов Цельсия;
• стремительное охлаждение при помощи воды (или селитры) для улучшения степени прочности.

Следует знать, что состав сплава может отличаться с учетом назначения материала и используемой технологии производства.

Сферы применения

Применение дюралюминия достаточно разнообразно. Из него изготовляют плиты, прутки, листы и проволоку. Эти материалы используют для изготовления различных деталей.

Изделия из дюралюминия применяются в следующих областях:

• Авиационная техника. Легкий сплав используется при изготовлении самолетов и создании корпусов других летательных аппаратов – дирижаблей или ракет. Из данного компонента изготавливают обшивку, силовые элементы, материалы рулевой тяги и др.
• Строительная сфера. В этой области часто применяют трубы, уголки, листы и т.д.
• Автомобилестроение. Из дюралюминиевой субстанции делают кузовы, радиаторы, иные компоненты.
• Производство буров. Из металла производят буры, круги и т.п.
• Дюраль нередко применяют в быту, из него делают фольгу, применяемую в выпечке или при оборачивании сладостей.
