Обзор динамометрических ключей

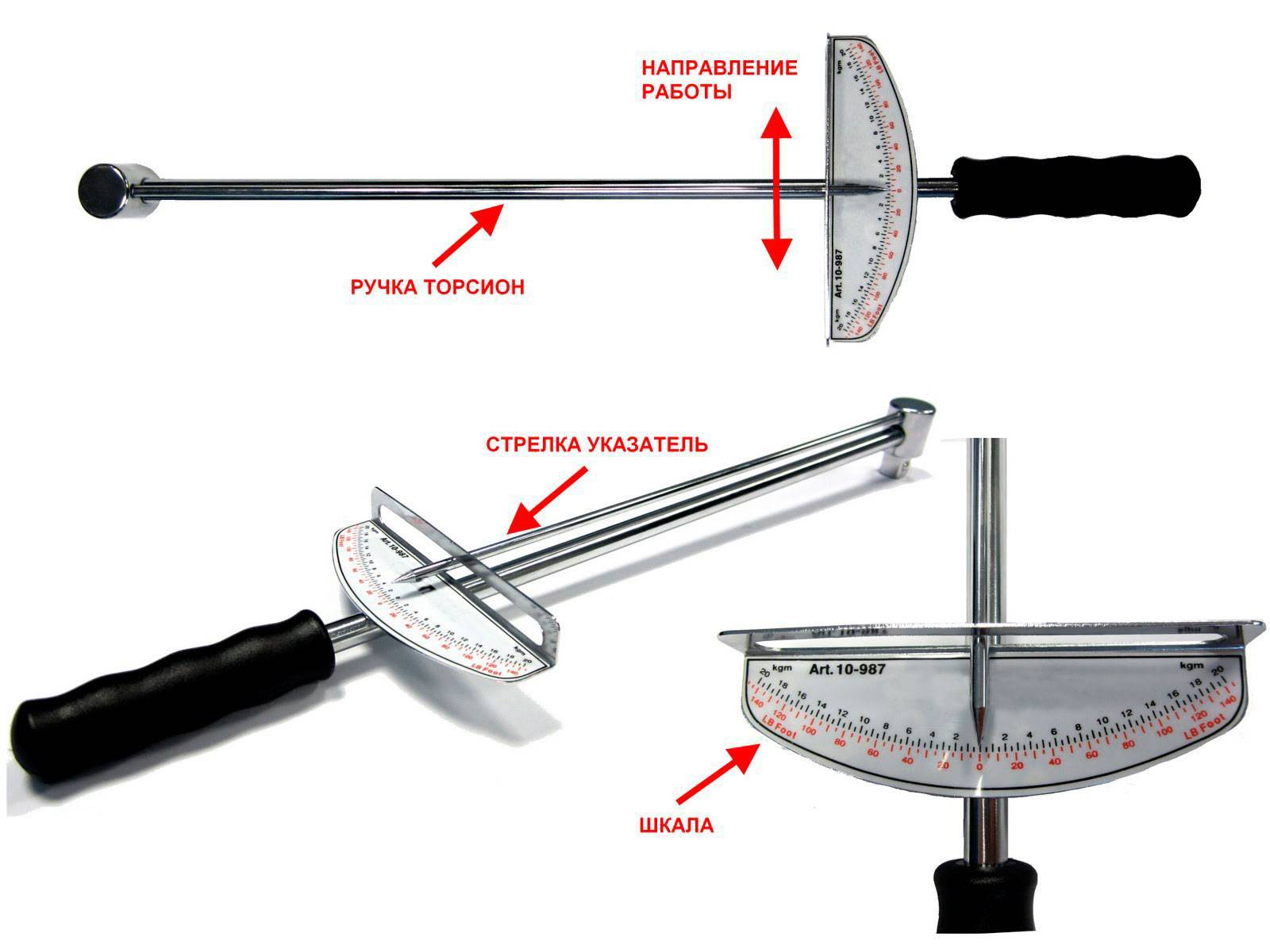

1. Самый простой вариант ключа. Принцип его работы основан на изгибе рычага со и неподвижного указателя. Первый рычаг используется для передачи усилия на крепеж. Второй рычаг с одной стороны прикреплён к головке ключа, а с другой стороны свободен, служа указателем, который показывает значение крутящего момента в конкретный момент времени. На картинке показано устройство динамометрического ключа подобного вида.
Плюсы:
- Низкая стоимость;
- Шкала в обе стороны. Позволяет закручивать крепеж с правой и левой резьбой.
Недостатки:
- Низкая точность;
- Ключи данного вида не подлежат регулировке, поэтому со временем изнашиваются и теряют точность, что делает их использование бесполезным занятием;
- Невозможно работать в труднодоступных местах, так как необходимо всегда следить за затяжкой по ;
- Отсутствует храповый механизм, как у . Ключ необходимо всегда переставлять.
Данный вид ключей не способен обеспечить высокую точность работ, поэтому, чаще всего, используется для непрофессиональных слесарно-монтажных работ и для гаражного ремонта.
2. Как устроен данный динамометрический ключ? Конструкция динамометрического ключа хорошо показана на картинке. В устройство таких ключей входит специальный пружинный механизм, который позволяет установить на инструменте необходимый крутящий момент и передать его на крепеж, не превысив выставленного значения. Еще одним обязательным условием таких ключей является наличие храпового механизма, как у обычной . С помощью шкал, которые расположены на корпусе ключа, необходимый момент затяжки выставляется заранее. Как только установленный момент затяжки будет достигнут, прозвучит щелчок и сработает фиксатор, который не позволит превысить выставленную силу момента. удобен в работе, так как необходимо просто закручивать соединение до щелчка.
Ключи имеют большую разновидность диапазонов крутящего момента от 5 до 3000 Нм. Размеры присоединительных приводов от 1/4 дюйма до 1 дюйма.
Плюсы:
- Погрешность не выше 4%;
- Простота работы обеспечивается наличием храпового механизма;
- Крутящий момент устанавливается заранее и его не нужно контролировать. Как только он будет достигнут, ключ издаст характерный щелчок;
- Удобно использовать в труднодоступных местах;
- Некоторые модели могут работать с правой и левой резьбой.
Недостатки:
- Требуют проверки и калибровки;
- Храповый механизм может выйти из строя, но на некоторые модели имеются специальные ремкоплекты.
Для того, чтобы ключ не испытывал максимальные нагрузки и работал долго с минимальной погрешностью, его не нужно использовать в крайних значениях диапазона крутящего момента. Поэтому рекомендуется покупать ключи с перекрытием рабочих значений.
Можно сказать, что такой вид инструмента является самой популярной разновидностью динамометрических ключей, так как они удобны в использовании и имеют невысокую стоимость.
Первые два вида относятся к , которые измеряют крутящий момент за счет специальной конструкции или специального механизма. Обязательно они имеют шкалу для слежения или установки момента силы, поэтому относятся к .
3. На первый взгляд, такой вид ключей выглядит как предыдущий, но он имеет больше возможностей. Специальный датчик ключа генерирует сигнал, который преобразуется в необходимую величину крутящего момента и выводится на экран . Погрешность ключа минимальна за счет “начинки”. Необходимый момент силы выставляется на дисплее и при достижении установленного значения, ключ издает звуковой сигнал. Во время работы на экране выводится значение крутящего момента в реальном времени.
Плюсы:
- Вывод значений крутящего момента в разных значениях силы;
- Световая и звуковая индикация;
- Высокая точность;
- Возможность замерить крутящий момент у уже закрученного соединения;
- Двухстороннее действие: “по” и “против” часовой
- Не требует регулировки;
- Удобство работы за счет храпового механизма;
- Сохранение значений в память.
Недостатки:
- Высокая стоимость;
- Требует бережного использования;
Подобные ключи имеют большой функционал и высокую точность измерения, но из-за своей цены они используются в тех сферах, где установлены жесткие рамки по точности проводимых работ.
Принцип действия ударной отвертки
Простейший вариант такой отвертки выполнен в виде специального инструмента с монолитным сердечником, который начинается с жала и заканчивается массивной пяткой в зоне рукоятки. Подобное изделие пользовалось спросом ещё во времена Советского Союза.
Современные модели снабжены шестигранником возле жала или на рукоятке, поэтому они способны передавать вращательное усилие от ключа. Для успешного выполнения поставленной задачи желательно применять отвертку вдвоём, т. к. один рабочий сможет удерживать жало в шлице винта и создавать вращающий момент с помощью гаечного ключа, а другой будет наносить удары молотком по тыльной стороне рукояти.
Правда, для подобного решения характерны некоторые минусы. Среди них:
- Необходимость совместной работы двух напарников.
- Отсутствие преобразования получаемой энергии в крутящий момент. Удары молотком всего лишь откручивают саморез или винт, т. к. они способны разрушать ржавчину и создавать определенную вибрацию. Вариант ударно-поворотной отвертки более усовершенствованный, поэтому он может трансформировать силу удара во вращательное движение жала, что очень удобно.
В большинстве случаев под термином «ударная отвертка» подразумевается именно модернизированное решение, т. к. классический простейший вариант давно вышел из общего обихода и перестал пользоваться прежней популярностью.
В усовершенствованной версии ударно-поворотный узел находится в рукояти, а жало фиксируется на шестерне и имеет характерные косые зубья. В качестве рукояти используется обойма с ответными зубьями. Под воздействием ударов молотка по пятке рукояти обойма начинает двигаться вдоль оси, придавая вращательное движение жалу посредством зубчатой передачи.
Таким образом происходит поворот на несколько градусов, которых вполне хватает для ослабления защитного соединения и успешного откручивания крепежного элемента с помощью обычного инструмента. В итоге обойма возвращается в прежнее положение посредством пружины.
Управлять такой отверткой совсем несложно. Поворотный механизм способен обеспечивать совместное поступательное и вращательное силовое воздействие на шлиц винта, которое очень эффективно для успешного откручивания неподдающихся резьбовых соединений.
Виды отвёрток
Технический прогресс не стоит на месте, и чтобы всячески облегчить работу потребителям, было придумано несколько усовершенствованных и довольно востребованных видов отвёрток.
- Реверсивная отвёртка. Этот вид отвёртки оснащён трещоткой (храповым механизмом), который позволяет передавать крутящий момент от стержня к наконечнику, не перехватывая рукоять. Стержень свободно прокручивается в рукоятке. С помощью специального переключателя, в виде небольшого рычага, можно производить как отвинчивание, так и завинчивание. Среднее положение переключателя блокирует способность стержня прокручиваться, что даёт возможность пользоваться ею, как обычной отвёрткой.
- Отвёртки-вставки (биты). Отвёртки-вставки могут иметь разную длину, форму шлица и его размер, а также быть двусторонними. Они считаются расходным материалом для шуруповёртов или отвёрток-держателей, в которые вставляются. Отвёртка-битодержатель представляет собой рукоять со стержнем, на конце которого находиться специальное отверстие, в которое можно подобрать необходимую отвёртку-вставку. Крепление биты в отверстии происходит с помощью цангового зажима или с помощью пружинного или магнитного держателя. Имея отвёртку-битодержатель и набор необходимых отвёрток-вставок, вы сможете существенно сэкономить, так как вам не придётся покупать множество отвёрток под разные шлицы.
- Отвёртка с гибким валом. Данный вид отвёртки является весьма необычным, так как часть её стержня заменена гибким валом или угловой зубчатой передачей, что позволяет изменять угол наклона стержня и передавать крутящий момент от рукояти к наконечнику практически под любым углом. Это значительно облегчает работу в стесненных условиях или труднодоступных местах.
Виды изделий
Динамометрические устройства подразделяются на несколько разновидностей. Они бывают механическими, гидравлическими и электрическими. Принцип действия каждого вида изделий одинаковый, а отличие заключается только в конструкции устройства.
Динамометрическая отвертка марки Wera
- Динамометрическая механическая отвертка или ручная производит измерение силы момента при помощи специального устройства. Отличный вариант для домашнего мастера

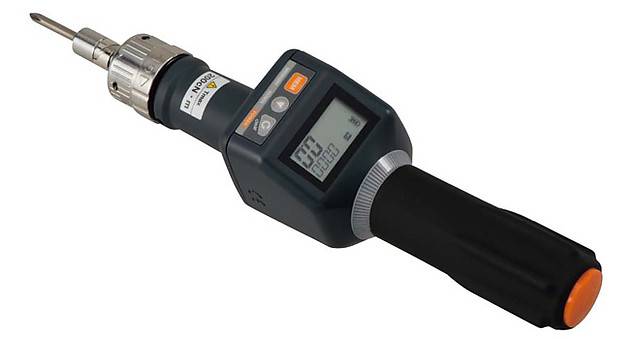

- Электрические модели в своей конструкции имеют электронный модуль, принимающий участие в процессах измерения. Такой инструмент обладает высокой точностью, поэтому его применение целесообразно в сферах, где требуется точность
- Гидравлические или пневматические динамометрические приспособления заполнены жидкостью, посредством выдавливания которой происходит изменение момента усилия. Они применяются в автомобилестроении или автосервисах
Отвертки динамометрического типа подразделяются на несколько типов по механизмам ограничения:
- Кулачковые
- Фрикционные
- Отсечные
Кулачковые механизмы применяются преимущественно на устройствах ручного типа. Как только срабатывает защелка, значит, что достигнута установленная сила момента. Фрикционные механизмы широко распространены в конструкциях динамометрических отверток электрического и пневматического типа. Как только достигается установленное значение момента, при вращении инструмента будет происходить скольжение. Отсечные изделия применяются на электрических инструментах. При достижении необходимого усилия, ограничивают работу прибора.
Конструктивные особенности механизмов моментных отверток
Механическая отвертка является простейшим вариантом, который пользуется популярностью. Состоит изделие из следующих составных частей:
- Динамометр. Это устройство размещается в ручке инструмента, посредством которого измеряется момент силы
- Муфта скольжения. Это соединительная часть, которая объединяет крепежный элемент и рукоятку прибора
- Регулятор. С помощью регулятора выставляется заданное значение момента, которое зависит от выполняемых задач. Моментные отвертки имеют регуляторы, представленные в двух вариантах: кольцо или конус
- Устройство для установки бит. Благодаря наличию патрона можно заменять биты в зависимости от поставленных задач
- Основание. В качестве основания применяется ударопрочный пластик, оснащаемый противоскользящими покрытиями
Это интересно! Рассматриваемые инструменты имеют установочную и измерительную шкалу. При помощи измерительных устройств или шкальных выполняется замер силы момента. Установочные устройства имеют только регулятор, которым устанавливается необходимое усилие.
Если нужно купить динамометрическую отвертку для домашнего применения, то оптимальный вариант – это изделие с уже установленными значениями силы момента. Рекомендуется также покупать изделия в виде набора, который включает в себя основной прибор и сменные биты.
Динамометрическая отвертка Wera
Рассмотрим динамометрическую отвертку wera предназначенную для закручивания винтов и контактов с моментом от 0,3 до 1,2Нм. В основном это небольшие клеммники. Биты в комплекте при покупке не идут. Поэтому либо пользуйтесь теми что у вас уже есть, либо докупайте отдельно.
Имеет быстрозажимной патрон для облегченной фиксации бит. Настройка момента производится в средней части отвертки.
Отжимаете верхний элемент ручки вниз и поворачивая ее вокруг своей оси, выставляете нужный вам момент. Он определяется цифрой, которая должна появиться сразу на границе окончания ручки, напротив треугольной риски.
Окончание момента затяжки характеризуется щелчком. Он свидетельствует, что винт или клемма затянуты с выставленным по шкале моментом и дотягивать его более не нужно.
Для тех у кого рука проскальзывает при затяжке контактов есть отвертки пистолетной формы.Они в основном применяются для моментов от 3,0Нм и выше. Если 2,5Нм простой человек еще способен затянуть не особо упираясь, то для затягивания контактов выше 3,5Нм нужно прикладывать очень большие усилия.
Главный плюс и отличие Wera от большинства других подобных отверток — не нужно в комплекте иметь специальный установочный инструмент для выставления нужного момента усилия. Все это уже реализовано в самой отвертке.
В противном случае точность момента уже не гарантируется.
Цена на динамометрические отвертки Wera начинается от 8000 рублей только за саму ручку. Дорого это или нет? Решайте сами.
Представьте что вы делаете монтаж щитка на заказ. И в процессе подтяжки контактов у вас хрустнул или треснул 3-х фазный дифавтомат стоимостью десять тысяч? Единственный способ доказать заказчику и магазину свою «невиновность» и не попасть на серьезные деньги — это наличие динамометрической отвертки и ее правильное использование.
Ознакомиться с текущими цена и подобрать себе подходящую отвертку можно здесь.
Это интересно: Двухуровневые натяжные потолки в интерьере спальни
Реверсивная отвертка предназначение и как пользоваться
Реверсивная отвертка имеет название трещотки, и предназначается для того, чтобы выполнять завинчивание и вывинчивание крепежных элементов (винтов и шурупов) с резьбовым соединением движением одной руки. Необходимость применения такого инструмента возникает тогда, когда одной рукой придерживается деталь, а второй закручивается или выкручивается крепежный элемент. Вместо рассматриваемого устройства можно использовать шуруповерт, однако не всегда электроинструмент подходит для выполнения тех или иных задач.
Конструкция изделия марки Stanley с насадками
Отвертки-трещотки получили такое название благодаря выполнению функции реверса. Это значит, что инструмент, а точнее рукоятка, способна вращаться в обе стороны для удобства завинчивания или вывинчивания крепежных изделий. В основе рассматриваемого устройства заложен реверсивный механизм, располагающийся внутри рукоятки. Рассматриваемое устройство представлено в виде трещотки с храповым механизмом, который и обеспечивает комфортную работу с инструментом.
Это интересно! Инструмент может показаться не нужным, однако, это обманчивое мнение. Такой отверткой выполняются работы в труднодоступных местах движением одной руки.
Для чего нужны динамометрические отвертки
Сфера применения динамометрических отверток и ключей:
- Электромонтаж
- Автомобилестроение и автосервис
- Космонавтика и авиация
- Микроэлектроника
- Производство бытовых приборов
Такой вид инструмента применяется там, где важно учитывать силу момента, чтобы не нарушить целостность изделия или резьбового соединения. Силу момента важно контролировать, чтобы обеспечить надежное фиксирование устройства. Это интересно! Альтернативной заменой динамометрической отвертки является шуруповерт или аккумуляторная отвертка
Однако такие инструменты имеют большую разницу силы момента поэтому, чтобы обеспечить надежную фиксацию завинчиваемого элемента, понадобится предварительно определить значение усилия затяжки
Это интересно! Альтернативной заменой динамометрической отвертки является шуруповерт или аккумуляторная отвертка. Однако такие инструменты имеют большую разницу силы момента поэтому, чтобы обеспечить надежную фиксацию завинчиваемого элемента, понадобится предварительно определить значение усилия затяжки.
В домашнем хозяйстве динамометрическая отвертка также незаменимый инструмент, особенно при самостоятельной установке розеток, выключателей и автоматов. С ее помощью невозможно перетянуть крепежный элемент, и нарушить целостность устройства. В основе рассматриваемого прибора лежит встроенный динамометр, который определяет усилие. Как только выставленное значения на приборе будет достигнуто, сработает трещотка, и завинтить крепежный элемент больше установленного момента силы не получится
Перед применением инструмента важно первым делом уточнить силу момента, с которой нужно завинтить крепежный элемент, а после установить это значение на отвертке
Отвертка-зубило
Если вы когда-нибудь использовали отвертку как зубило, то знаете насколько это может быть травмоопасно. Специальная линейка от Wera серия 900, делает этот процесс намного безопаснее и комфортнее.
Ударная шапочка и вал, который проходит сквозь ручку, препятствуют срыву и излому лезвия.
Таким изделиями можно не боясь:
завинчивать
выдалбливать
отжимать и освобождать зажатые винты и гвозди
Фактически это мини стамеска со всеми преимуществами отвертки.
Среди ударных отверток есть модели с квадратной крышкой.
Туда вставляется ключ и придается усилие за счет дополнительного рычага.
Основные резьбовые соединения в двигателе
Работу следует начинать только после ознакомления с рекомендациями изготовителей автомобиля по эксплуатации и ремонту. Там водитель найдет все необходимые сведения для выполнения работы, в том числе усилия и очередность затягивания болтов.
Еще одной особенностью использования таких болтов является установка их под определенным углом. Для этого потребуется специальный ключ с индикатором, который покажет градус наклона.
Пользователь Игорь Иванов показывает на видео установку и затяжку ГБЦ.
К сожалению, водители, самостоятельно выполняющие восстановление силового агрегата, допускают досадные ошибки, которые могут нанести вред блоку цилиндров и рабочему инструменту.
К ним можно отнести следующее:
- оставление моторной смазки или других посторонних частиц в местах установки крепежных изделий;
- завышение величины усилия затягивания болтов;
- применение инструмента, не предназначенного для этой операции;
- несоблюдение очерёдности затягивания ГБЦ;
- использование болтов несоответствующей длины.
Если момент подтягивания крепежных винтов моторе определять «на глазок», чаще всего происходит перетяжка, которая приводит к разрыву болтов. Изношенными гранями ключа можно повредить головку крепежного элемента, после чего завернуть или вывернуть его будет невозможно. Самостоятельно изменённый порядок установки болтов приведет к возникновению перенапряжений в корпусе головки, а это чревато появлением трещин.
Трещина ГБЦ
Если через трещины или прогары жидкость для охлаждения мотора попадёт в систему смазки, произойдет разжижение моторного масла. После этого давление смазки уменьшится, и поступление его к местам трения будет недостаточным, а вкладыши коленчатого вала могут провернуться. Многими документами допускается повторное применение крепежных элементов, но лучше использовать новые изделия. Крепиться ГБЦ к блоку цилиндров должна только качественными винтами.

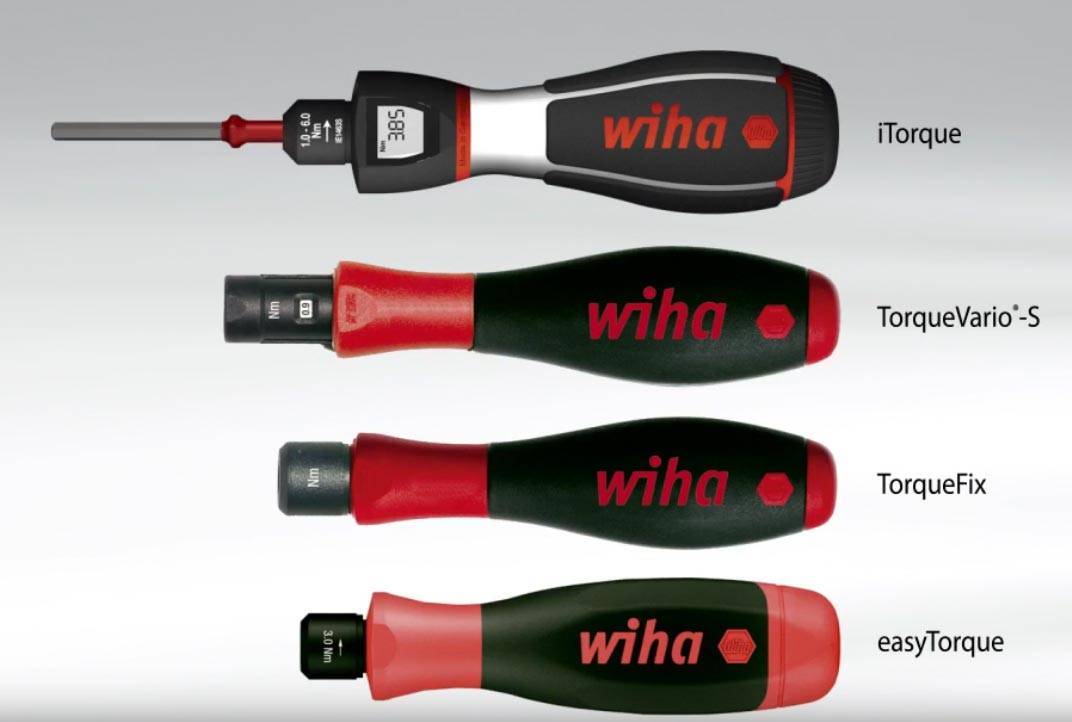

Отвертка Wiha
Для автоматических выключателей и более крупного модульного оборудования применяют отвертки размером побольше. Например с моментом от 1 до 5Нм.
В комплекте Wiha для комфортной работы закупается:
- сама динамометрическая отвертка
- элемент держателя биты
- установочный инструмент
- биты

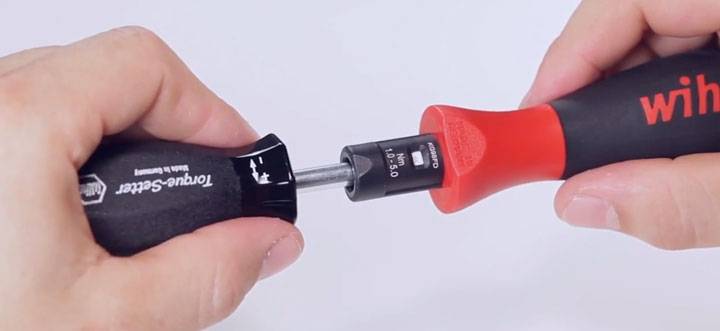

Процесс настройки момента несколько иной, чем у Wera. Настройка происходит изнутри, путем помещения настроечного элемента внутрь динамометрической отвертки. Проворачивая ее по часовой (увеличивая) или против часовой (уменьшая) стрелки, смотрим момент на шкале в середине отвертки.
Вытаскиваем установочный инструмент и ставим внутрь держатель бит. Отвертка готова к применению.
Чтобы затянуть контакты на автомате сначала в обязательном порядке используем простую отвертку, а уже дотягиваем до характерного щелчка динамометрической. Таким образом применять ее нужно практически в самом конце ремонта, когда весь распредшкаф собран, все оборудование установлено и контакты предварительно затянуты простыми отвертками. Только после этого выставляя нужные моменты, проходим заново все клеммы и винты.
Цена набора со всем необходимым для отверток Wiha в интернет магазинах начинается от 14000рублей.
Источник привода
Крутящий момент может создаваться вручную (запястьем оператора), электродвигателем или пневматическим приводом.
Ручная динамометрическая отвертка
Ручные динамометрические отвертки выпускаются в моделях с прямой и пистолетной рукояткой. Динамометрические отвертки с ручным управлением могут иметь диапазон от 6 дюймов (0,04 Н · м) до 170 фунтов (20 Н · м).
Электрическая динамометрическая отвертка
Для заворачивания шурупов требуется вращающий момент. Бурение соответствует тому же описанию; Электроинструменты общего назначения («дрели / шуруповерты») предназначены как для заворачивания шурупов, так и для сверления, с проскальзывающей муфтой и низкой скоростью вращения, добавленными к функциональности сверления. В промышленной среде чаще используются специальные инструменты, оптимизированные для их конкретной функции.
Проводной
Сетевые электрические динамометрические отвертки обычно производятся в трех различных исполнениях: пистолетная, угловая и линейная. Этот тип в основном используется для промышленной сборки, такой как сборка электроники и сборка мелких деталей. Используются щеточные электродвигатели и более эффективные бесщеточные электродвигатели. Крутящий момент обычно находится в диапазоне от 0,18 дюйма на фунт (0,02 Н · м) до как минимум 27 Н · м при скорости до 2000 оборотов в минуту (об / мин).
Мы можем разделить электрические шуруповерты с преобразователем на три группы в зависимости от их физических характеристик:
- Пистолетная рукоятка
- Позволяет пользователю удерживать инструмент с усилием до 10 Нм. Больше этого не рекомендуется из-за эргономики. Позволяет пользователю держать инструмент одной рукой. Лучше для доступности в некоторых случаях.
- Тип угла
- С помощью углового натяжителя пользователь может затягивать до 100 Н⋅м обеими руками. Еще больше со вспомогательными инструментами. В некоторых случаях лучше для доступа к точке затяжки.
- Встроенный тип
- Похоже на обычную отвертку, ручная затяжка не более 2 Нм невозможна. Обычно используется на станках и манипуляторах. Может выдерживать нагрузку до 1000 Нм на машинах, в основном в грузовой и авиационной промышленности. например, затяжка колес
Беспроводной
Аккумуляторные динамометрические отвертки питаются от батареек, обычно аккумуляторных батарей с напряжением от 3,6 до 18 вольт. Специальные отвертки для домашнего использования обычно работают от 3,6 до 4,8 вольт и имеют относительно низкий максимальный крутящий момент; дрель / шуруповерт работают от более высоких напряжений и могут обеспечить более высокий максимальный крутящий момент. Аккумуляторные динамометрические отвертки используются для тех же целей, что и аккумуляторные отвертки без контроля крутящего момента.
Пневматические динамометрические отвертки широко используются для сборки требует более высокого уровня крутящего момента. Эти инструменты обычно используются в автомобильной, авиакосмической и морской промышленности. Пневматические инструменты требуют постоянного источника сжатого воздуха. Крутящий момент для динамометрических отверток этого типа составляет от 1,5 дюймов на фунт (0,17 Нм) до 265 дюймов на фунт (30 Нм), а скорость вращения – от 800 до 2600 об / мин. Эти инструменты должны находиться рядом с источником сжатого воздуха, что не является проблемой при производстве, но менее пригодны для общего обслуживания. Крутящий момент нельзя контролировать так точно, как с помощью инструментов с электрическим приводом.
История появления данного инструмента
Как вы понимаете, у каждого инструмента есть своя история, ну и, собственно говоря, отвертка не является исключением. Само упоминание об отвертке появилось еще в далеком 16 веке. Понятное дело, что в те времена это был совершенно не такой инструмент, который имеется сейчас. Тем не менее, более современная и качественная отвертка появилась в конце 17 века, причем она имела специальный паз, чтобы было более удобно закручивать.
Что касательно крестовых отверток, то они появились уж совсем недавно, а если быть более точным, то в 1936 году. Вы только представьте, но крестовым отверткам действительно, в настоящее время менее 100 лет. Патент на изобретение такой отвертки принадлежит американцу Генри Филлипсу. В 40-ые годы, крестцовые крепежи очень часто использовались при создании военной техники, в частности военных самолетов.
В настоящее время существует порядка 10 различных видов данного инструмента, но при всем этом далеко не все из них используются, что называется на повседневной основе.
Давайте немного поговорим о видах отверток.

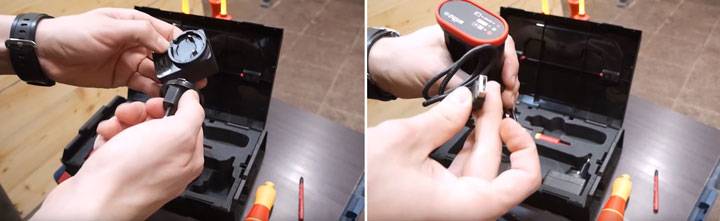

Зарядное устройство
Зарядное устройство ничем в принципе не отличается от подобных девайсов других производителей. Для визуального понимания, что происходит с батарейкой и в каком она состоянии, на корпусе имеются надписи:
горит красный светодиод — идет процесс зарядки
зеленый — аккумулятор заряжен на 100%
красный моргает — какая-то ошибка или неисправность
Зарядное устройство можно подключать как через сеть 220В, так и через любой аппарат имеющий разъем USB.
На одном аккумуляторе можно произвести 800 циклов отвинчивания-завинчивания. Хотя максимально возможный результат — 1200.
Однако крепеж бывает разной длины, диаметра, встречается нарушенная резьба и т.п. Поэтому лучше рассчитывать на гарантированные значения.
При этом, чтобы закрутить-открутить 800 винтов, электрику зачастую требуется несколько дней. Если вы конечно не собираете промышленные шкафы и электрощиты с сотнями клеммных сборок.
