Виды перекрытий
В строительном деле известны следующие перекрытия:
- Чердачные;
- Межэтажные;
Цокольные;
- Подвальные.
Чердачные перекрытия в кирпичном доме монтируются между жилой комнатой и чердаком. Они должны выполнять такие функции, как пароизоляция и утепление. Для межэтажных перегородок эти качества не столь важны, для них наиболее значимым фактором является звукоизоляция. Подвальные, цокольные помещения в частном доме зачастую не отапливаются. Поэтому их перекрывающие устройства необходимо сделать не только с повышенной прочностью, но и с высокой устойчивостью к воздействию сырого холодного воздуха. Если цоколь построен для гаража, то его потолку не помешает шумоизоляция.
Важнейшие составные части балочного перекрытия:
сами балки;
- накат;
- пол;
- утеплитель.
Настил наката перекрытия по деревянным балкам
Накат перекрытия образует потолок нижнего этажа. Настил наката можно выполнить своими руками разными способами. Опишем несколько способов устройства деревянного наката.
Обычно к балке прибивают черепные бруски сечением 40×40 мм или 50×50 мм. Черепные бруски прибивают вдоль боковых сторон балки так, чтобы низ обоих брусков был на уровне низа балки. На черепные бруски поперек балок укладывают деревянный накат – ровные
доски толщиной 10-25 мм.
Доски должны плотно прилегать друг к другу, лучше, чтобы они соединялись в четверть. В качестве наката можно использовать готовые деревянные щиты, листы фанеры. Для устройства ровного потолка нижнего этажа снизу к балкам прибивают
подшивку, например, гиспокартонные листы или листы фанеры толщиной от 8 мм и длиной по размеру пролета между балками.
Другой способ устройства наката увеличивает высоту потолка нижнего этажа. К деревянной балке прибивают черепные бруски сечением 40×40 мм. На черепные бруски укладывают деревянный накат в направлении поперек балок. Затем вдоль балок между черепными брусками
к накату прибивают подшивку – доски толщиной 40 мм, как и черепные бруски. Лучше, чтобы доски были соединены в четверть или в шпунт.
Есть способ устроить накат перекрытия по деревянным балкам из толстого горбыля или бруса толщиной от 60 мм. К балке прибивают черепные бруски сечением 40×40 мм или 50×50 мм. Поперек балок на черепные бруски укладывают горбыль скругленной стороной вверх
или брус.
Черепные бруски и брус (или горбыль) соединяют в четверть, вырезая паз в брусе. Толщину бруса (или горбыля) выбирают таким образом, чтобы низ балки и бруса были на одном уровне и чтобы было крепким соединение бруса с черепным бруском (вырезать
паз в брусе можно на 2/3 высоты бруса). Этот брус будет служить одновременно накатом и подшивкой. Обычно такой способ устройства перекрытия называют перекрытием без наката с подшивкой.
Также можно вместо черепных брусков вырезать крепежный паз в балке, но тогда нужно заранее принимать это в расчет при выборе размеров балок.
Иногда для эстетики нижнюю часть балок оставляют открытой, тогда накат укладывают несколько выше, крепя для этого черепные бруски в середине балок, а не на уровне низа балок.
Устройство балок
Чтобы пол оказался качественным и прослужил долго, следует определиться с количеством балок.
Для этого можно воспользоваться специальными программами, но застройщики идут по другому пути, опираясь на стандартные подходы:
- Выбирается брус с сечением 150х150 мм или 200х200 мм.
- Балки располагаются на расстоянии 0,6 м друг от друга.
Как правило, выбирается сосна, как самая недорогая и доступная строительная древесина. В зависимости от того, кирпичное здание или деревянное, выполняется крепление балок перекрытия. В кирпичном доме они заделываются в кирпичную кладку. В деревянной конструкции они укладываются на деревянное основание, и крепятся металлическими скобами.
Этот процесс требует особого подхода, который может опираться на определенные правила:
- Все деревянные конструкции, в том числе и балки, следует обрабатывать антисептиками и огнеупорными материалами.
- Не следует покрывать смолой любые деревянные конструкции, так как это может привести к появлению конденсата.
- Первый брус должен быть установлен на расстоянии 5 см от стены и не более.
Как уже было сказано выше, монтаж балок перекрытия производится в зависимости от конструкционных особенностей строения.
Устроены полы на втором этаже частного дома следующим образом. Для начала нужно прикрепить бруски со всех сторон балок. Бруски крепятся таким образом, чтобы при укладке досок они находились на одном уровне с балками. Крепление должно быть надежным, так как по полу придется ходить.
Перекрытие полностью зашивается с нижней части, которая впоследствии будет служить потолком первого этажа. Доски подгоняются очень плотно, чтобы не было щелей. После этого, верхняя сторона зашивки покрывается слоем гидроизоляции или обычным глино-песчаным раствором.
Достоинство его в том, что эта смесь не горит, поэтому идеально подходит для таких целей. Раствор наносится тонким слоем, после чего нужно дать время для его высыхания. Как вариант, можно уложить рубероид. Подобные технологические операции увеличивают срок службы утеплителя.
Пол второго этажа в деревянном доме должен быть теплым, а для этого следует уложить между балками теплоизоляцию.
В качестве утеплителя можно использовать:
- обычный шлак, который засыпается в промежутки между балками;
- минеральную вату;
- пенопласт;
- керамзит или опилки.
В большинстве случаев применяется минеральная вата из-за не высокой стоимости, легкости и простоты укладки. Этот материал укладывается между балками, причем очень плотно, чтобы не было щелей, тем более что работа с минватой позволяет ее уплотнять. Это позволит получить качественное теплоизоляционное покрытие, без всевозможных мостиков холода.
В заключение поверхность можно накрыть пароизоляцией, хотя и не обязательно, если имеются затруднения в плане финансов.
Как вариант, можно применить пенопласт, но при этом следует помнить, что он имеет положительную горючесть, несмотря на его уникальные теплоизоляционные характеристики.
Если говорить о таких материалах, как опилки, керамзит или шлак, то это сыпучие материалы и их не так просто занести на второй этаж в достаточном количестве.
После того, как утеплитель уложен, можно приступать к производству окончательного настила пола на втором этаже. Это делается по той же технологии, что и предыдущая зашивка пространства между балками. Но тогда доски крепились снизу, а теперь это нужно сделать сверху. Главное, чтобы черновой пол оказался заподлицо с балками.
Существует еще один вариант финишного покрытия пола по балкам. Для этого, поверх балок и в направлении перпендикулярном направлению расположения балок, крепятся лаги. В таком случае получается вентилируемое пространство, которое положительно влияет на долговечность конструкции.
Кроме этого, такой подход позволяет смонтировать плавающий пол, который в несколько раз может снизить уровень шумов.
Поверх лаг крепится обычная доска или листы ДСП. При этом следует предусмотреть промежутки между полом и стенами. В любом случае, монтаж пола можно закончить финишной отделкой, в качестве которой подойдет линолеум, паркет или ламинат.
Вывод напрашивается сам собой: вариант теплого пола на втором этаже своего дома является наилучшим выбором. Как правило – это дополнительный комфорт и уют.
Устройство
По назначению данные конструкции разделяются на следующие виды:
- цокольные,
- межэтажные,
- чердачные.
Цокольные и чердачные перекрытия требуют усиленной теплозащиты в силу высоких перепадов температур. Для межэтажных оборудуется качественная шумоизоляция, если на верхнем этаже будут находиться жилые комнаты. Конструктивно они состоят из следующих элементов:
- балки,
- подшивное перекрытие,
- изоляционные слои,
- накат,
Второй способ устройства деревянных перекрытий: между брусьями укладываются плиты минеральной ваты. Затем поперек них прикрепляются лаги, которые обшиваются накатом. Третий способ выполняют, как 2-ой, но добавляют еще 1 слой лаг и утеплитель между ними. Таким способом осуществляется усиление несущей способности всей конструкции.
Если устанавливаются балки перекрытия в деревянном доме, следует учитывать его усадку в течение года после возведения. Избежать деформации вследствие этого можно следующим способом: сочленения брусьев с наружными стенами закрепляются не жестко, а концы брусьев обрезают под 60º. В кирпичных стенах делают по-другому: в процессе возведения предусматривают специальные гнезда для закладки бруса. Между его концом и кирпичом должна находиться пропитанная битумом подкладка.
При монтаже деревянных перекрытий допускается наращивать балки. Для этого в месте соединения двух брусьев запиливают замок длиной 0,5-1 м. Элементы скрепляют между собой болтами. Конструкция будет более надежной, если концы наращенного бруса расположить на стене фасада. Кроме этого их надо пропитать битумом, а практически незаметное свободное пространство заложить утеплителем.

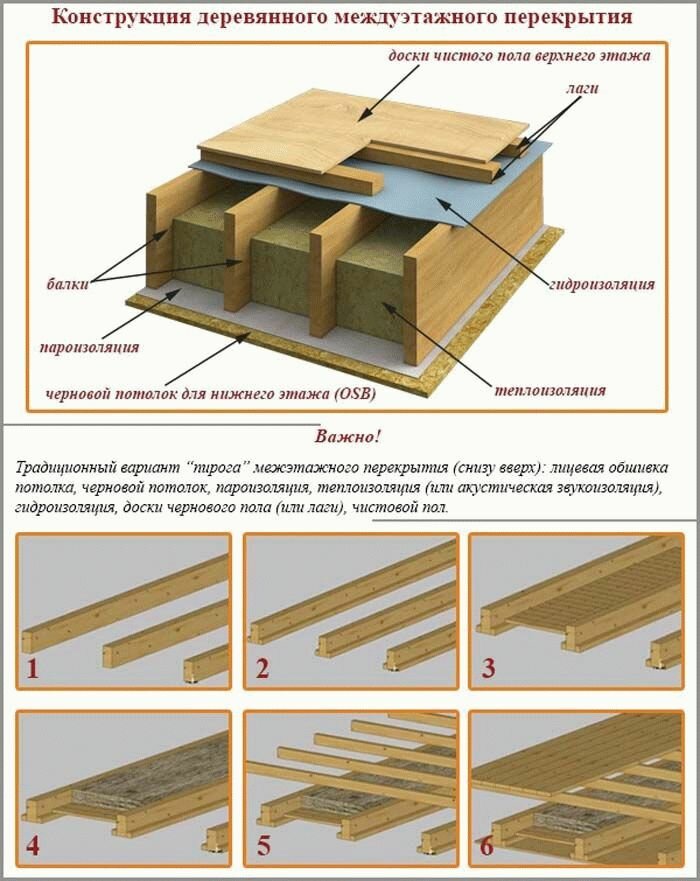

В целом конструкция перекрытия выглядит следующим образом:
- крайние балки располагаются на опорном брусе (мауэрлате) или на верхней металлической обвязке;
- следующие укладываются с шагом минимум 0,5 м (шаг тем меньше, чем больше длина пролета);
- крепление к срубу осуществляется при помощи надставок, прикрепленных болтами;
- между надставками при помощи длинных гвоздей закрепляются вкладыши.
Надставки применяются в случаях, когда уже уложена теплоизоляция, например, плиты минеральной ваты. Монтаж утеплителя снизу вверх осуществить легче и быстрее, поэтому часто используется такой прием. Для надставок берут брус 100 мм.
Разновидности деревянных перекрытий
Классический способ монтажа основан на устройстве несущей части из балок и заполнения пустого пространства. Для этого сбивают накат, состоящий из прилегающих плотно друг к другу щитов или досок. Следует отметить, что для работ часто используется не цельный или клееный брус, а деревянная двутавровая балка для перекрытий, отличающаяся легким весом и высокой прочностью. При помощи такой балки можно осуществить быстрый монтаж перекрытий.
Сама конструкция двутавровой балки делает ее отличным материалом для возведения каркасных домов. Таким образом, весь каркас и перекрытия собираются из одного материала, при этом монтаж не требует применения тяжелой техники. Конструкция двутавровой балки состоит из следующих элементов:
- доски-полки из прочной древесины обеспечивают хорошие несущие характеристики;
- пространство между ними занимает плита OSB; она удешевляет себестоимость изделия, уменьшает вес, что благоприятно сказывается на общем весе дома и его давлении на фундамент.
В заключение следует отметить преимущества деревянных перекрытий для частного домостроения. Домовладельцу не надо нанимать тяжелую технику вследствие небольшого веса бруса. Затраты на строительство минимальные, так как брус и доску можно приобрести из хвойных пород. Материал обладает высокими звукоизолирующими и теплосберегающими свойствами. Крепления осуществляются болтами или длинными гвоздями, что также является легким, быстрым и удобным способом монтажа.
Чтобы перекрытие было максимально надежным, следует подбирать точные размеры балок, используемых для работы. Так, например, расчет деревянных балок – неизменная часть работы перед их изготовлением, в расчет при этом берут длину балок и их сечение. Длина как деревянных, так и металлических балочных конструкций, зависит от ширины планируемого перекрытия, а сечение нужно просчитывать в зависимости от шага, нагрузки и длины пролета.
В Интернете можно найти специальные онлайн калькуляторы, помогающие выполнить расчеты онлайн, но далеко не все доверяют калькулятору, поэтому мы расскажем, по каким формулам и как именно производится расчет балок перекрытия.
Монтаж лаг в деревянном доме
Лаги должны быть квадратного и прямоугольного сечения (поперечные и продольные). В случае с квадратом всё понятно (оптимальный размер 20×20 см). В прямоугольных балках нужно выбирать соотношение сторон 3/1 (высота/ширина), т.е. при размерах продольных 20×20 см поперечные будут иметь размеры 15×5 см.
Поперечные балки монтируются к стенам с шагом в 1 метр при помощи специальных башмаков. Всё дерево обрабатывается антисептиками и антипиренами. Далее идёт очередь продольных балок. Чтобы уложить их правильно, на поперечных нужно сделать выемки с шириной, равной ширине продольных лаг. Здесь шаг меньше полуметра. Это даст необходимую прочность перекрытиям.
Укладка производится маячковым методом. Сначала кладут крайние лаги и тщательно выверяют их ровность при помощи уровня. Здесь недопустимы какие-либо отклонения по уровню. Остальные кладутся по шаблону, их ровность выверяется при помощи рейки. Для достижения нужного уровня высоты используют бруски разной толщины. Предварительно их просмаливают или обмазывают битумной мастикой. Недопустимо обстругивать концы лаг или подкладывать щепки.
Концы поперечных лаг нужно обмазать битумной мастикой и обернуть рубероидом или гидроизолом. Это продлит срок службы дерева, защитив его от гниения.
Когда решётка готова, можно приступать к монтажу подшивки. На неё впоследствии мы будем укладывать звукоизоляцию. Дерево отлично проводит звук, поэтому если подшивка будет состоять из нескольких слоёв, их нужно соединить между собой.
Черновым слоем лучше подшить листы фанеры, а поверх неё уже смонтировать чистовой потолок из деревянной вагонки. Оба слоя нужно стянуть между собой саморезами. В качестве звукоизоляции можно использовать обычный сухой песок или пеноплекс (экструдированный пенопласт). Для этого по фанере и лагам настилаем гидроизоляцию, стыки соединяем специальным скотчем, крепим гидроизоляцию при помощи строительного степлера.
Затем насыпаем песок слоем не менее 5 сантиметров или укладываем плиты пенопласта. Последние должны плотно входить в проёмы. Сверху снова настилаем гидроизоляцию и монтируем черновой пол. Поверх него укладываем либо половую шпунтованную доску, либо ДСП, либо паркет. В общем, всё, что душе угодно.
Крепление обшивки производим при помощи саморезов по дереву. Такой монтаж более надёжен, чем гвозди.
Деревянные
У будущих домовладельцев популярным является устройство перекрытий на балочной основе из дерева. Оно позволяет оборудовать достаточно хорошее утепление дома. Имеет как преимущества, так и недостатки.
Схема устройства деревянных перекрытий для дома
Положительные факторы:
- приятный внешний вид;
- сравнительно небольшой вес;
- быстрый монтаж и последующий ремонт;
- экологическая чистота.
Минусы:
- оно огнеопасно, требуется специальная пропитка;
- от перепадов температуры, влажности может деформироваться;
- дерево подвержено гниению, воздействию насекомых, грибков.
Однако эти недостатки можно свести к минимуму, отодвинуть ремонт, применяя специальные противопожарные растворы и антисептические средства. Для выполнения требований пожарной безопасности деревянные детали, используя асбест, изолируют от дымохода. Между ним и ближайшей балкой обычно ставят короб, заполненный негорючим материалом, например, минеральной ватой.
Строящемуся дому из оцилиндрованного бревна или сруба в большей мере подходят балочные рейки из дерева лиственных или хвойных пород.
Вариант устройства перекрытий в доме из бревна
Для возведения жилых помещений это экологически чистый и сравнительно недорогой стройматериал. К тому же хорошая звукоизоляция будет обеспечена. Древесина легко поддаётся обработке и сравнительно недорогая.
Для подвала коттеджа или гаража под домом необходимо устройство более прочного перекрытия. Если балки из дерева, то расстояние между ними необходимо сделать несколько меньше. В этом случае лучше, если они будут металлическими, и по ним настилать деревянный пол всего первого этажа. Они в меньшей мере подвержены неблагоприятному воздействию подвальной среды, поэтому ремонт понадобится нескоро. При обустройстве гаражного помещения не следует забывать о таких факторах, как шумоизоляция и достаточно эффективное утепление верхнего помещения.
Цельные и клеёные
Если пролёты не более 5 м, то используются цельные деревянные балки, которые вполне способны обеспечить прочность потолка и обустроить надёжный пол. Но они могут быть клеёными, для которых нет ограничений по длине. Они превосходят неклеёные по следующим параметрам:
- высокой прочностью;
- длительным сроком эксплуатации;
- отсутствием деформации;
- возможностью осуществить монтаж перекрытия в длинных пролётах.
В межэтажных перекрытиях дома балки из бруса часто оставляют со стороны потолка открытыми. Их гладкая поверхность с привлекательным рисунком натурального дерева украшает дизайнерское оформление. Его по этажам также не закрывают, так как он придаёт особую привлекательность помещению. В соответствующем стиле необходимо оформить пол.
Двутавровые
В каркасных домах широко используются двутавровые балочные конструкции. Зачастую их выбирает тот пользователь, которого волнует утепление своего дома и межэтажная звукоизоляция. Двутавры несложно сделать из обычного клеёного бруса. По форме они напоминают две буквы «Т», соединённые по основанию
Заменяют массу несущих балочных реек, сокращают затраты времени на устройство перекрытий и что немаловажно, с их использованием возможен монтаж в пролётах до 15 м
Двутавры от воздействия влаги не деформируются, частый ремонт им не понадобится. С их использованием в доме своими руками может быть оборудована замечательная межэтажная звукоизоляция и достаточно эффективное утепление. Чтобы исключить вероятность скрипа напольного покрытия, к ним прибивают так называемый черновой пол.
Пример двутавровых перекрытий в деревянном доме
Конструкция их очень удобна для прокладки коммуникаций по этажам: электропроводки, водопроводных и газовых труб, вентиляции.
Доски вместо балок
В строительной практике применяется устройство перекрытий, в которых вместо несущих брусьев используются поставленные на ребро толстые доски. Предпочтительно, чтобы они были сечением не менее 60х200 мм. Концы их врезают на полную толщину деревянной стены. Укрепляются одна от другой на расстоянии в два раза меньшим, чем дистанция между балками из клеёного бруса или оцилиндрованного бревна. Монтаж такой конструкции возможен при нешироких пролётах. Тогда пол будет очень устойчив, а обустройство потолка потребует обычных материалов, чтобы обеспечить утепление и создать хорошую звукоизоляцию.
Пример монтажа досок перекрытия
Какие требования предъявляют к перекрытиям?
Перекрытия должны обладать прежде всего необходимой прочностью, чтобы выдерживать собственный вес и действующие на них нагрузки (равномерно распределенные или сосредоточенные).
Согласно СНиП 2.01.07-85 НАГРУЗКИ И ВОЗДЕЙСТВИЯ (а точнее, в более актуальной редакции свод правил СП 20.13330.2011 «Нагрузки и воздействия»), перекрытия в жилых зданиях должны выдерживать равномерно распределенную нагрузку не менее 200 кг/м². Вместе с тем на практике междуэтажные перекрытия в частном загородном доме обычно рассчитываются на более высокую нагрузку, а чердачные — на меньшую. Особый расчет нужен тогда, когда предполагаются сосредоточенные нагрузки значительной величины — ванна большого объема, спа-бассейн, котел, рояль и пр.
Другое требование — перекрытие должно быть жестким, то есть не прогибаться под действием нагрузок (допустимый прогиб — от 1/200 пролета для чердачных перекрытий до 1/250 пролета для междуэтажных), а также не быть зыбким, то есть не колебаться при перемещении мебели или движении людей.
Для повышения жесткости перекрытия деревянные балки укрепляют распорками | Деревянные балки укреплены распорками, которые повышают жесткость конструкции |
Балки из неклееной древесины зачастую имеют высокий процент влажности, из-за чего могут деформироваться в процессе эксплуатации здания. Неклееными балками можно перекрыть пролет длиной не более 6 м.
Кроме того, перекрытия призваны обеспечивать защиту комнаты от проникновения в нее воздушного и ударного шума из помещений, расположенных выше или ниже. В конструкции балочного перекрытия для погашения шума предусматривают плиты из минераловатного утеплителя, устанавливаемые в промежуток между опор. От толщины изоляционного слоя зависит уровень шума в помещении. Обычно создают слой утепления толщиной 150 мм.
Бывают случаи, когда балки перекрытия должны частично оставаться в интерьере, а толщина их скрытых за подшивкой потолка частей недостаточна, чтобы уложить между ними плиты требуемой для обеспечения хорошей толщины изоляции. Тогда можно установить поверх балок каркас из деревянных брусков, также заполненный плитами из минеральной ваты. Наиболее эффективное в плане звукоизоляции решение — перекрытие, состоящее из двух контуров деревянных балок (как вариант — разнонаправленных), не имеющих контакта между собой. Каждый контур заполняют звукоизоляционным материалом.
Перекрытие должно быть теплоизолированным в том случае, когда оно разделяет помещения с разницей температур <10 °С (например, находится между холодным подвалом или чердаком и отапливаемой жилой комнатой). Наконец, ему нужно обладать огнестойкостью — иметь степень горючести, соответствующую требованиям противопожарных норм.
В зданиях из бревна и бруса имеет смысл опирать балки перекрытия обоими концами на несущие стены: осадка таких стен примерно одинаковая, а значит, перекоса перекрытий не произойдет
Звукоизоляция межэтажного перекрытия по деревянным балкам. Принцип устройства и работы плавающего пола
Рис.1. Для защиты в доме помещений, расположенных под перекрытием, от ударного шума, на перекрытии устраивают плавающий пол: 1 – стена; 2 – упругий слой звукоизоляции; 3 – влагоизоляция; 4 – бетонная стяжка; 5 – железобетонное перекрытие; 6 – герметик
Звукоизолирующие свойства плавающего пола улучшаются если:
- увеличивать массу верхнего слоя – бетонной или сборной стяжки ;
- применять для устройства звукоизолирующего слоя материалы с низким значением динамического модуля упругости;
- увеличивать толщину слоя звукоизоляции;
- увеличивать массу (толщину) железобетонного перекрытия;
- отделять стяжку от боковых поверхностей стен упругими прокладками.
Важно ! Слой звукоизоляции плавающего пола должен обладать определенной степенью упругости. Колебательная система: стяжка – звукоизоляция, должна иметь низкую резонансную частоту
Чем ниже – тем лучше. Поэтому, следует применять материалы специально предназначенные для звукоизоляции в конструкции плавающих полов. Об этом должно быть прямо указано в документах на материал. Например, так:
Как видите, в инструкции производителя указано назначение материала – плавающий пол, а также масса стяжки (100 кг/м2 ) и толщина звукоизоляционного слоя (40 мм ) из этого материала, при которых колебательная система будет настроена на частоту, обеспечивающую наилучшее снижение ударного шума.
На стройках часто можно видеть применение в плавающих полах случайных теплоизолирующих материалов, которые только создают видимость звукоизоляции для заказчика.
Необходимо четко различать, что для межэтажного перекрытия, разграничивающего отапливаемые помещения, необходима звукоизоляция. Для цокольного перекрытия главное – теплоизоляция.
А для чердачного перекрытия важны оба свойства – теплоизоляция и звукоизоляция от ударов капель дождя по кровле. Свойства материалов, конструкция перекрытий и полов в этих случаях должны быть тоже разными.
Не забываем также о необходимости обеспечивать в жилых комнатах нормируемое теплоусвоение пола.
Способы укладки балок
В газобетонных домах балки укладывают по одной из двух технологий:
- Балочной
- Балочно-распределенной.
- Балочная конструкция – традиционная и интуитивно понятная: концы цельных или клееных брусьев опираются на стены, стоящие друг против друга.
- При балочно-распределенной технологии продольные элементы скрепляют между собой короткими прогонами. Этот способ позволяет уменьшить количество балок, так как усилие, которое испытывает решетка в каждой точке, ниже, чем нагрузка на балки.
Существуют и другие способы укладки, но они редко используются, поэтому их характеристику оставим для другой статьи.
Крепеж межэтажных перекрытий по деревянным балкам
Крепить балки для пола второго этажа нужно правильно и для этого используется особая технология. Сначала ведется раскладка крайних элементов конструкции. Их нужно обязательно выровнять по уровню за счет подкладок в виде длинной палки или подкладок, предварительно обработанных мастикой.
Предварительно на брусовом полотне должна провестись обработка специальными антисептическими средствами. Широкая сторона каждой балки устанавливается вертикальным способом, что позволяет усилить жесткость конструкции. В некоторых случаях может не хватить балки в длину дома. Что делать в такой ситуации? Нужно сращивать полотна и устанавливать сборные конструкции.
Выбирать толщину межэтажных перекрытий следует в зависимости от размеров дома и его предназначения
Стыковка позволяет соединить между собой полотна за счет:
- Сращивания полотен в длину;
- Используя срощенные элементы по ширине;
- Вязки или углового соединения.
Концы балок нужно срезать под острым углом, для смазки стоит использовать специальную мастику и несколько слоев рубероида. Там, где проводится соединение краев балок и стен дома, проводится укладка минеральной ваты в углубления, а уже потом заведение материала для последующего монтажа.
Как правильно сделать перекрытие между этажами. Основные требования к перекрытиям между этажами
Перекрытия образуют этажность здания
Перекрытие — это конструкционный элемент здания, который производит деление здания в горизонтальной плоскости с образованием этажей, а также отделяет их от чердака и подвала. Доля затрат на сооружение этой конструкции составляет порядка 20% от сметы строительства. Перекрытие относится к ответственным конструкциям, поэтому на этапе проектирования следует придерживаться основных требований, которые к ним предъявляются:
- Прочностные показатели должны находиться на уровне, который позволяет выдерживать нагрузку, складывающуюся из собственного веса и массы элементов строения, предметов и людей. Прочность перекрытия увеличивается с понижением уровня его расположения.
- Параметры жесткости находятся в прямой зависимости от прочности и ширины конструкции. Для деревянных конструкций допускается изгиб в пределах 0,5-0,7% от их ширины, для балок из стали — 0,25%.
- Перекрытие должно обеспечивать достаточную звукоизоляцию, при которой уровень шума находиться в пределах санитарных норм. Улучшение этого показателя достигается повышением герметичности стыков.
- Конструкция должна обладать достаточной теплоизоляцией. В случае, если она находится между помещениями, имеющими температурную разницу более 10 градусов по Цельсию, требуется реализовать дополнительные мероприятия по сохранению тепла.
- Для достижения требуемой пожаробезопасности материал перекрытий должен иметь определенную огнестойкость. Под этим понятием подразумевается степень защиты помещений от воздействия огня на протяжении определенного времени.
- Сочетание массы и толщины конструкции должно быть оптимальным.
Разновидности перекрытий по способу крепления
Несущие брусья надежно фиксируются на стенах. Существует два основных способа их крепления: установка в гнездо или использование дополнительных крепежных элементов.
Установка брусьев в пазы
Данный метод отлично подходит для кирпичных домов, зданий из шлакоблока и тому подобных материалов. Для крепления балки нужно сделать выборку (паз) в стене. Размеры паза должны на 2–3 см превышать толщину и ширину бруса, глубина варьируется в интервале от 100 до 150 мм. Обеспечить гидроизоляцию соединения несложно с помощью обычного рубероида, им оборачивают концы балок, утапливаемые внутрь стены.
Использование металлических фиксаторов
Если нет возможности утопить балки в стену, можно использовать наружный крепеж из стали. Технически такой способ проще, но он обеспечивает меньшую прочность, следовательно, деревянное перекрытие выдержит меньшую нагрузку. Подобное навесное крепление может использоваться при создании небольших перекрытий или между первым этажом и чердаком (мансардой) садового домика.
В продажу поступают фиксаторы разной формы, одни рассчитаны на крепление к стене, другие монтируют на внутренние или наружные углы. С выбором оптимальной конфигурации поддерживающих элементов проблем точно не возникнет.
