Универсальная делительная головка: особенности и виды

Универсальная делительная головка – разновидность делительных головок, которая подходит практически для всех зарубежных и отечественных установок для фрезерования.

Как и упрощённые вариант, универсальные делительные головки состоят из корпуса (10), установленного на чугунное основание (20). Эти два элемента соединяются стяжными дугами (9) – составной частью основания головки. В корпусе также находится шпиндель, с правой стороны которого установлено коническое гнездо (7) с центром (21). С левой стороны – оправка, необходимая для сменных зубчатых колёс. Все универсальные делительные головки сконструированы по принципу червячной передачи, колесо которой находится в средней части шпинделя. Иными словами, вращение шпинделя осуществляется посредством червяка в эксцентричной втулке (15).

Принципиальное отличие от установок простой конструкции в наличии не только червячной передачи, но и шкалы с нониусом (12). С её помощью устанавливают угол поворота корпуса (10) от 7? до 10? вниз и от 0? до 100? вверх по своей оси. Универсальная делительная головка включает в себя сразу несколько делительных дисков, расположенных с разных сторон корпуса: диск для непосредственного деления (8) и основной делительный лимб (13). Первый имеет три круга с 24, 30 и 36 прорезями соответственно. У второго диска просверлены отверстия с обеих сторон. С одной стороны окружности могут иметь число прорезей от 24 до 43 и с другой от 46 до 66.

Если планируется работа с длинными заготовками, на стол устанавливают заднюю бабку, корпус (2) которой можно выравнивать по высоте. Если же требуется обработка длинных нежёстких деталей, на стол ставят домкратик (23), фиксирующийся в нужном положении с помощью болта (22).

Разновидности головок УДГ

Универсальная делительная головка подбирается по размеру оборудования для фрезерования. К примеру, для установок с шириной стола 400 мм используют делительную головку УДГ-Д320. При этом указанный индекс модели (Д320) – это самый большой возможный диаметр заготовки для деления.

Разные типы универсальных делительных головок позволяют осуществлять деление заготовок на количество частей до 400 без интервалов, а также на количество более 400 с интервалами. Кроме того, они позволяют значительно расширить функциональные возможности металлорежущего оборудования. Так, с их помощью можно создавать кромки и канавки практически любой сложности.

В настоящее время выпускаются универсальные делительные головки следующих типов (по ГОСТ 8615-69):

1. Д160 – необходима для проведения зубофрезерных, сверлильных и других работ.

2. Д200 – используется для всех типов работ, где необходим поворот детали на заданный угол. Выпускается в базовой или полной комплектации.

3. Д250 – разновидность делительных головок, устанавливаемая на фрезерные станки и чаще всего используемая для обработки деталей больших или средних размеров.

4. Д320 – самый известный вид делительных головок с наибольшим диаметром заготовки – 320 мм. Может идти в базовой или полной комплектации, причём в полной устройство дополняется набором зубчатых сменных колёс и двумя гитарами для них.

5. Д400 – устанавливается на всех группах металлорежущих установок. Делительный диск имеет число отверстий от 16 до 31 с одной стороны и от 33 до 54 с другой.

Краткая техническая характеристика универсальных делительных головок

Вид делительной головки	УДГ 400	УДГ 320	УДГ 250	УДГ 200	УДГ 160
Максимальный диаметр заготовки, мм	400	320	250	200	160
Передаточное отношение червячной пары	1:40	1:40	1:40	1:40	1:40
Число прорезей в делительном диске на внешней стороне	16, 17, 19, 21, 23, 29, 30, 31	16, 17, 19, 21, 23, 29, 30, 31	16, 17, 19, 21, 23, 29, 30, 31	16, 17, 19, 21, 23, 29, 30, 31	16, 19, 23, 30, 33, 39, 49
На внутренней стороне	33, 37, 39, 41, 43, 47, 49, 54	33, 37, 39, 41, 43, 47, 49, 54	33, 37, 39, 41, 43, 47, 49, 54	33, 37, 39, 41, 43, 47, 49, 54	17, 21, 29, 31, 37, 41, 54
Диаметр сменных колес	32 x f9	32 x f9	20 x f9	20 x f9	20 x f9
Диаметр шпинделя, мм	38,2	38,2	26,5	20,2	14,9
Цена деления лимба	15?	15?	15?	15?	15?
Диаметр патрона, мм	200	160	160	125	100
Ширина шпонок, мм	22	18	18	14	12
Масса, кг	108	102	54	51	36

Конструкция делительной головки УДГ-Д-160

У делительных головок УДГ-160 делительные диски для простого и дифференциального метода деления выполнены двусторонними с глухими отверстиями: на одной стороне диска имеются окружности с числами отверстий 16, 17, 19, 21, 23, 29, 30 и 31, а на другой стороне — 33, 37, 39, 41, 43, 47, 49 и 54.

Делительный диск для непосредственного деления выполнен градуированным с ценой деления 1°. Установленный на корпусе головки нониус позволяет производить отсчет угла поворота шпинделя с точностью до 5′.

К делительным головке УДГ-160 прилагаются гитара и сменные зубчатые колеса с числами зубьев: 25, 30, 35, 40 50, 55, 60, 70, 80, 90 и 100.

Для обработки элементов деталей, расположенных на конических поверхностях, например при фрезеровании впадин для образования зубьев конических колес, зенкеров, зенковок и т. п., корпус поворачивается вокруг горизонтальной оси в вертикальной плоскости на заданный угол относительно основания головки.

Делительные головки обычно выпускаются для установки на левом конце рабочего стола. Однако отечественные станкостроительные заводы выпускают делительные головки, рассчитанные на установку с правой стороны стола.

Делительная головка УДГ-Д-160 имеет чугунное основание 16 со стяжными дугами 17, на котором установлен корпус 18. Ослабив гайки 19 (рис. 3), можно поворачивать корпус на определенный угол. Отсчет угла поворота производится по шкале и нониусу 20 (см. рис. 2).

На опорной плоскости основания делительной головки имеются две точно пригнанных параллельно шпинделю шпонки, которые служат для установки головки в пазу стола фрезерного станка. В корпусе расположен шпиндель со сквозным отверстием. Концы шпинделя расточены на конус Морзе. На одном конце устанавливается центр 21, на другом — оправка 13 (см. рис. 1) для дифференциального деления. Передний конец шпинделя имеет резьбу и центрирующий поясок 22 (см. рис. 2) для установки и крепления фланца с самоцентрирующим патроном или поводка. На буртике шпинделя установлен лимб 9 непосредственного деления, имеющий двадцать четыре отверстия.

На шпинделе, в средней его части, сидит червячное колесо с круговой выточкой на торце, в которую входит конец зажима 23, смонтированного в корпусе 18. Червячное колесо получает вращение от червяка, расположенного в эксцентрической втулке. Червяк может быть введен в зацепление или выведен из него поворотом эксцентрической втулки с помощью рукоятки 24 (см. рис. 3) с сектором 25.

Делительный диск посажен на вал, смонтированный в подшипниках скольжения в крышке 26 (см. рис. 2). Крышка фиксируется на корпусе 18 центрирующей расточкой и крепится неподвижно к основанию.

На валу делительного диска установлены коническая и цилиндрическая шестерни, а также приводная планка, имеющая рукоятку с фиксатором, перемещающуюся по требуемому ряду отверстий на делительном диске. К делительному диску с помощью пружины прижат раздвижной сектор 27, состоящий из линеек 28 и зажимного винта 29, с помощью которого линейки устанавливаются под требуемым углом. Пружинная шайба предотвращает самопроизвольный поворот сектора.

Вал 30 механического привода от станка смонтирован в подшипниках скольжения и расположен во втулке 31 с фланцем. Втулка крепится к крышке 26. На конце вала расположена коническая шестерня, которая находится в постоянном зацеплении с конической шестерней, сидящей на валу делительного диска. Делительный диск фиксируется в требуемом положении стопором 7.

Задняя бабка

Задняя бабка служит для поддержания второго конца обрабатываемой детали при установке ее в центрах или патроне делительной головки. Центр бабки можно перемещать в горизонтальном и вертикальном направлениях. В основании 32 расположен корпус 33, который штифтом соединен с рейкой. Вращением головки зубчатого вала корпус можно поднимать, опускать и поворачивать относительно оси штифта. В требуемом положении задняя бабка крепится на столе станка с помощью болтов и гаек.

Перемещение пиноли 34 с полуцентром 35 осуществляется вращением маховичка 36, укрепленного на винте.

На опорной плоскости основания имеются две направляющие шпонки, выверенные относительно оси пиноли; шпонки обеспечивают совпадение центров делительной головки и задней бабки при установке их на стол станка.

Люнет

Люнет является дополнительной опорой при обработке длинных и тонких деталей. В его корпусе 37 расположен винт, перемещающийся с помощью гайки 38. Винт имеет призматическую головку 39, с помощью стопорного винта 40 головку можно закреплять на требуемой высоте.

Перечень органов управления делительной головки УДГ-250

1. Рукоятка с фиксатором. Фиксация делительного диска

1. Стопор. Стопорение делительного диска

1. Фиксатор. Фиксация лимба непосредственного деления

1. Гайка. Крепление корпуса головки в основании

1. Зажим. Стопорение шпинделя
2. Рукоятка. Включение и выключение червяка

1. Раздвижной сектор. Отсчет отверстий на делительном диске

1. Маховичок. Перемещение пиноли задней бабки

1. Гайка. Крепление сектора
2. Винт. Крепление поводка
3. Винт. Крепление узла фиксатора делительного диска
4. Хвостовик. Крепление гитары
5. Гайка. Крепление пиноли задней бабки
6. Головка зубчатого валика. Перемещение задней бабки в вертикальном направлении
7. Болт. Крепление корпуса задней бабки
8. Гайка. Крепление планки с рукояткой и фиксатором

Головки делительные универсальные УДГ

Головки делительные универсальные УДГ являются отдельным типом оборудования, которое используется как правило на единичных и мелкосерийных изготовлениях . При помощи применения данного станочного универсального оборудования , возможно заметно увеличить уровень производительности и улучшить рабочие условия. Помимо этого, их использование способно повысить рабочую безопасность, увеличить технологические возможность агрегата. Делительная головка со стороны устройства представляет собой станочное оборудование горизонтального типа. Они оборудуются станки фрезерного и координатно-расточного типа. За счет них производятся периодические повороты обрабатываемых предметов на определенные углы. Такой компонент для обработки монтируется в патрон. Применение УДГ обеспечивает гарантию получения необходимых геометрических форм, точных габаритов обрабатываемых компонентов.

Конструктивные особенности

В металлообработке используются разнообразные виды головок универсальных делительных. Самыми популярными считаются головки лимбового типа. Данный вид оснастки может производить простое и дифференциальное деление, а также фрезеровку деталей в виде спирали. Таких высокотехнологичных возможностей зачастую хватает для обрабатывании сложных поверхностей высочайшие точности. Во время подбора делительной головки в первую очередь стоит определиться в ее видом. Как правило применяются головки делительного универсального типа. В свою очередь они различаются значением самых больших диаметров обрабатываемых компонентов. Например, российским производством производится выпуск такого вида делительных головок как:

• УДГ-Д-160,
• УДГ-Д-400 (для диаметров 160, 200, 250, 320, 400 мм).

Все виды оборудования унифицированы и различаются, как правило, высотой центра. Для данного делительного оборудования составляются необходимые расчетные таблицы деления дифференциального и простого типа. Во время выбора оборудования используется его рабочий диаметр, который соответствуем габаритам закрепляемых деталей. Таким образом, если производится обработка деталей с малым диаметром, лучше выбирать агрегат того же размера.

Достоинства

Использование головок делительных универсальных УДГ дает возможность получить ряд достоинств. Главными из них являются:

• заметно увеличивается диапазон технологических операций станка фрезерного типа;
• работа с компонентами разнообразных габаритов;
• обработка поверхностей в различном положение, которые находятся относительно вертикали.

Делительные головки универсального типа просты в работе и монтаже. Цена дополнительного оборудования довольно бюджетная. За счет этого, оно применяется также в единичного изготовлении, а также в частной эксплуатации.

Можно ли сделать своими руками?

Стоимость рассматриваемого устройства промышленного образца достаточно велика, что связано с использованием дорогих материалов и современного оборудования при производстве. Сделать делительную головку можно и своими руками, для чего следует учесть несколько моментов. Для выполнения несложной работы многие решают сделать поворотный механизм своими руками.

Для создания рассматриваемого элемента нужны следующие компоненты:

для начала требуется червячный редуктор. Зачастую его забирают со старого технического оборудования, а также выточить самостоятельно. Червячный редуктор является важным элементом конструкции

Поэтому нужно обратить внимание на качество конструкции. Наличие даже малейших дефектов недопустимо;
также понадобится токарный патрон и лимб

Оптимальный диаметр токарного патрона составляет 65 миллиметров. Их можно взять из чертежного кульмана;
для того чтобы ограничить ход обработки устанавливается стопорящий винт.

Сама конструкция имеет достаточно много особенностей, которые следует учесть при изготовлении своими руками.

Методы деления

Угловое смещение заготовок осуществляется методами:

1. Непосредственное деление. Производится визуально по оптическому устройству без использования промежуточных механизмов.
2. Простое деление. Осуществляется неподвижным диском УДГ. Характеризуется обширной областью применения.
3. Комбинированное деление проводится также при использовании делительной головки.
4. Дифференциальный метод применим на УДГ, которые имеют комплект сменных зубчатых колёс.
5. Непрерывный метод реализуется оптическими и универсальными головками, имеющими кинематическую связь между шпинделем и винтом продольной подачи станка.

Достоинства

С помощью делительной головки, при работах по металлу на фрезерном станке, можно выделить следующие дополнительные функциональные возможности:

• значительно расширить спектр рабочих операций;
• обрабатывать заготовку, которая расположена в удобном или нужном положении относительно плоскости стола, как по вертикали, так и по горизонтали;
• упростить работы по металлу с заготовками различных размеров.

к меню

Классификация

Универсальные делительные головки имеют свое обозначение, по которому можно определить их основные рабочие параметры:

• УДГ 100 — обрабатываются заготовки диаметром 100 мм, размеры по основанию — 260×180 мм, вес — 25 кг;
• УДГ 125 — с ее помощью можно обрабатывать заготовки, максимальный диаметр которых не превышает 125 мм. Размеры основания — 260×180 мм. Вес — 28 кг;
• УДГ 250 — максимально допустимый диаметр обрабатываемой заготовки — 250 мм, габариты — 260×180 мм, вес — 53,6 кг;
• УДГ 320 — заготовка не должна превышать по диаметру 320 мм, размеры по основанию — 290×234 мм, вес — 101 кг;
• УДГ 400 — самая большая делительная головка, которая позволяет работать с заготовками сечением до 400 мм. Габаритные размеры основания — 290×234 мм, вес — 106 кг.

Все вышеперечисленные приспособления имеют цену деления на лимбе 15º.

Универсальная делительная головка УДГ-250

Многие параметры являются одинаковыми, так как использование данных устройств рассчитано на стандартное оборудование. Различие в основном — по диаметрам обрабатываемых деталей — чем он больше, тем крупнее и тяжелее устройство.

Используется еще один тип обозначений. К примеру — УДГ 40 Д250. Это означает, что делительная головка является универсальной, для полного оборота шпинделя требуется повернуть рукоятку 40 раз, максимальный диаметр обрабатываемой детали не должен превышать 250 мм. к меню

Оптическая делительная головка

Такое устройство используются для выполнения особо точных делений, и в некоторых случаях, для проверки правильности выполненного деления на другом устройстве.

Наверху головки имеется окуляр микроскопа, в оптическую систему которого помещена неподвижная шкала. Цена деления в ней равна 1′, а общее количество частей 60-ти. Деления просматриваются настолько четко, что отсчитать долю в ¼ минуты не представляет никакой сложности.

Рассчитывается угол поворота шпинделя также как и для механической головки. Но следует учесть, что необходимо составлять таблицу всех последовательных углов, так как они суммируются. к меню

Самодельная делительная головка

При небольших объемах работ по металлу проводимых своими руками, покупать дорогостоящее дополнительное оборудование не имеет смысла, так как затраченные вложения никогда не окупятся.

Самодельная делительная головка

Но домашним мастерам, имеющим в своем распоряжении фрезерный станок, такое приспособление, как делительная головка, все же необходимо. Для ее создания понадобится червячный редуктор, токарный патрон, диаметром в пределах 65 мм, и диск (лимб).

Компоновка этих элементов является стандартной, ничего нового придумывать не нужно. Деления (отверстия) на диске делаются под свои индивидуальные потребности. Все остальное аналогично промышленным вариантам.

После сборки самодельной конструкции необходимо провести ее юстировку. Это делается после того, как деталь сделанная на фрезерном станке при использовании самодельной делительной головки, сравнивается по параметрам с заводским образцом. к меню

Дополнительная информация

Использование различного вида фрезерных головок позволяет выполнять обработку деталей на одном станке, в то время как без их применения, необходимо задействовать несколько. Существует дополнительное оборудование для фрезерных станков в виде таких типов головок:

• угловая;
• расточная;
• долбежная.

В свою очередь они могут быть изготовлены в нескольких вариантах, например — со сменными ножами или пластинами.

Головка делительная полууниверсальная HOMGE BS-0

Угловая головка также имеет несколько вариантов исполнения:

• головка 90º:
• модульного типа;
• универсальная.

Все эти дополнительные приспособления (угловая, расточная, долбежная головки) значительно повышают точность и увеличивают производительность фрезерного оборудования, так как позволяют осуществлять вертикальную и горизонтальную обработку, а также проведение работ под углом, без переустановки заготовки.

data-full-width-responsive=»true» data-ad-client=»ca-pub-8514915293567855″data-ad-slot=»8040443333″>

Это интересно: Делительные головки для фрезерных станков — виды, инструкции

Делительные головки: виды, назначение, характеристики, расчетная таблица

Увеличение функциональных возможностей производственного оборудования возможно после установки делительной головки. Она необходима для производства сложных деталей и заготовок. Зачастую этот компонент входит в комплектацию по умолчанию. Если же он отсутствует – необходимо правильно подобрать оптимальную модель.

Назначение делительной головки

Для формирования детали нужной формы может потребоваться ее смещение относительно оси станка. Сделать это можно с помощью делительной головки. Она может быть как отдельной частью конструкции, так и ее составляющей.

Компонент крепится на станине оборудования. У него предусмотрены различные варианты фиксации изделия, которые зависят от типа насадки. Регулировка положения происходит с помощью нескольких рукоятей и диска. На последнем расположены отверстия, которые фиксируют положение делительного компонента.

Подобный инструмент может понадобиться для выполнения следующих процессов:

фрезерование канавок на поверхности. Для этого не понадобится большая точность

Важно контролировать глубину и ширину заготовки;
формирование граней на деталях. Это актуально для нестандартных гаек, инструментов, хвостовиков

Операция требует высокой точности;
фрезерование шлицев и пазов. Нередко для этого необходимы существенные смещения заготовки. Поэтому следует выбирать модели делительного диска с минимальным показателем погрешности.

Для увеличения скорости выполнения работы деталь не должна постоянно демонтироваться. Изменение ее положения относительно фрезы станка происходит с помощью вышеописанного инструмента. Особую сложность представляет собой формирование винтовых канавок. Эту операцию можно выполнить только с помощью точной модели.

Перед приобретением делительной головки для конкретного типа оборудования необходимо проверить ее совместимость со станком. Любая самостоятельная переделка монтажной части может отразиться на качестве продукции.

Виды делительной головки

Многофункциональная делительная головка

Учитывая специфику применения, следует детально ознакомиться с типами и общей классификацией делительных головок. Они являются обязательными для универсальных фрезерных станков. Комплектация горизонтально-фрезерных выполняется только при надобности выполнения сложных работ.

Прежде всего необходимо определиться с типов проводимых работ на станке

Особое внимание уделяется точности их реализации. Следующим параметром является сложность и точность настройки оборудования для эксплуатации

В зависимости от этих факторов можно выбрать модели с высокой точностью, и допустимыми показателями погрешности. В некоторых случаях подобное устройство делают самостоятельно.

Существует следующая классификация фрезерных делительных головок:

• простые. Особенностью является несложная настойка и легкость управления. Основным компонентом является шпиндель, на который с одной стороны крепится заготовка, а вторая соединена со специальным диском (лимбом). На поверхности последнего нанесены отверстия (от 2-х до 24-х). С их помощью происходите смещение детали относительно оси фрезерования;
• комбинированные. Управление происходит с помощью рукоятки. Чем больше число нажатий – тем значительнее удаление центральной оси заготовки от режущего инструмента. Применяется для изготовления сложных деталей;
• универсальные. Представляют собой сложный технологический комплекс, настройка которого выполняется как с помощью числа переключения рукояти, так и при движении самого диска. Это осуществляется системой зубчатых колес. Этот тип ДГ называют дифференциальными.

Также рекомендуется ознакомиться с принятой маркировкой. Она поможет определить оптимальную модель, узнать ее параметры. В качестве примера можно рассмотреть расшифровку наименования УДГ-40-Д250:

• УДГ. Это обозначение устройства – Универсальная Делительная Головка;
• 40 – значение передаточного числа. Оно показывает, за какое количество оборотов ручки шпиндель развернется на 360°;
• Д250 – максимально допустимый размер обрабатываемой заготовки.

Модели класса УДГ чаще всего применяются для формирования сложных кромок и поверхностей. Они изготавливаются по индивидуальному заказу или являются компонентами универсальных фрезерных станков.

Редко встречающиеся оптические виды имеют маркировку ОДГ-5, где 5 – цена одного деления в секундах.

Особенности конструкции

Созданный для фрезерного станка, механизм может применяться и на других видах оборудования. Устройство осуществляет поворот и фиксацию заготовки без её изъятия из зажимного устройства до полного окончания обработки.

Разделить окружность детали с обеспечением точности непосредственно в рабочей зоне станка без применения делительного механизма, технически не представляется возможным. (Конкурентными являются только зажимные системы обрабатывающих центров с ЧПУ).

Особенностями устройства также являются:

1. Поворот заготовки выполняется на любую величину угла с минимально допустимой погрешностью.
2. На порядок повышаются возможности металлообработки.
3. Длинномерные заготовки крепятся с применением задней бабки.
4. Режущий инструмент постоянно настроен на размер.
5. Заготовка крепится с наименьшей погрешностью отклонения от параметра базы.

https://youtube.com/watch?v=k2Q1tWncKhg

Универсальные делительные головки: применение, таблицы и принцип работы

Универсальные делительные головки (УДГ) представляют собой вид приспособлений, применяемых преимущественно в мелкосерийном, единичном производствах. За счёт использования таких станочных универсальных приспособлений удаётся существенно повысить производительность и облегчить условия труда. Кроме того, их применение повышает безопасность работы, расширяет технологические возможности производственного оборудования.

В конструктивном исполнении делительные головки – это горизонтальные станочные приспособления. Ими оснащают фрезерные, координатно-расточные станки (полуавтоматы). С их помощью осуществляют периодические повороты обрабатываемых заготовок на заданные углы (деления). Сама обрабатываемая заготовка устанавливается в патрон. Использование УДГ гарантирует получение заданных геометрических форм, точных размеров обрабатываемых деталей.

Особенно эффективно применение таких приспособлений в технологиях нарезания зубьев шестерёнчатых колёс, фрезерования впадин между зубьями, в обработке многогранников, в производстве многих видов инструментов (свёрла, зенкеры, специальные инструменты). При нарезании спиралевидных канавок с помощью таких делительных головок осуществляется непрерывное вращение и одновременная осевая подача заготовок.

В машиностроении (металлообработке) применяются различные типы головок делительных универсальных (УДГ). Наиболее распространены лимбовые делительные головки. Этот тип оснастки может настраиваться на дифференциальное, простое деление, на фрезерование спиралевидных деталей. Этих технологических возможностей в большинстве случаев достаточно для высокоточной обработки сложных поверхностей.

Методы деления

Чаще всего посредством универсальных делительных головок реализуются два способа деления: простое и дифференциальное. При простом делении производят отсчёт по неподвижному делительному диску. Управление поворотом детали осуществляется рукояткой, связанной через червячную передачу со шпинделем головки.

При дифференциальном делении поворот шпинделя осуществляется как рукояткой (аналогично простому), так и за счёт принудительного поворота самого делительного диска от шпинделя (через систему шестерёнок).

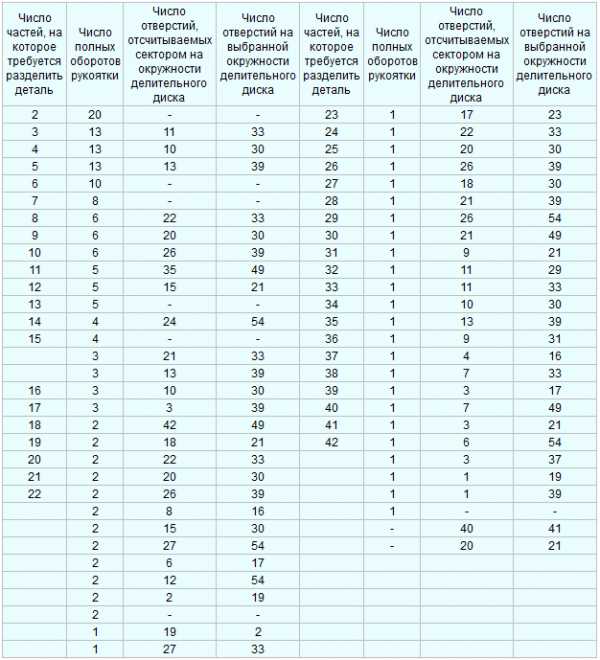

Таблица 1. Настройка делительных головок по методу простого деления

Таблица 2. Настройка делительных головок при дифференциальном делении

Преимущества использования УДГ

Применение головок делительных универсальных позволяет получить ряд существенных преимуществ. Основные из них следующие:

значительно расширяется спектр технологических операций фрезерного станка; возможность работы с заготовками разных размеров; возможность обработки поверхностей в любом положении относительно вертикали. Универсальные делительные головки просты в установке и в работе. Стоимость дополнительного приспособления доступная. Поэтому его можно использовать в единичном производстве, в том числе в частном применении.

Выбор универсальных делительных головок

При выборе делительной головки УДГ вначале определяются с её типом. Чаще всего используют головки делительные универсальные. Они, в свою очередь, отличаются между собой значением наибольших диаметров обрабатываемых заготовок. К примеру, отечественной промышленностью выпускаются следующие типы делительных головок: от УДГ-Д-160 до УДГ-Д-400 (под диаметры 160, 200, 250, 320, 400 мм).

Все типы приспособлений унифицированы, отличаются, в основном, высотой центров. Для головок делительных универсальных составлены специальные таблицы расчётов простого/дифференциального деления. При выборе приспособления подбирают его рабочий диаметр соответственно размерам закрепляемых деталей. То есть, если обрабатываются заготовки с небольшими диаметрами, лучше установить УДГ такого же типоразмера.

Порядок работы

Непосредственное деление

Непосредственное деление применяется при делении окружности на 2, 3, 4, б, 8, 12 и 24 части в тех случаях, когда не требуется большой точности.

При непосредственном делении необходимо:

• выключить червяк из зацепления с червячным колесом поворотом рукоятки 24 (см. рис. 3) до упора
• освободить от зацепления фиксатор лимба непосредственного деления

Поворот шпинделя осуществляется от руки вращением обрабатываемой детали или патрона. Отсчет угла поворота производится по градусной шкале, нанесенной на лимбе непосредственного деления, и по штриху на передней втулке шпинделя.

Закрепить шпиндель в требуемом положении с помощью зажима 23 (см. рис. 2).

При делении на части или грани расчет производить по формуле

N = 360°/a(1)

где n — число частей или граней; а

a — угол поворота шпинделя.

Простое деление

Простое деление окружности на равные и неравные части производится при неподвижном делительном диске с помощью рукоятки с фиксатором. Величина поворота рукоятки отсчитывается по отверстиям на делительном диске и фиксируется стержнем фиксатора.

Дифференциальное деление

Деление окружности на число частей свыше 42, не кратное числу отверстий на делительном диске, можно производить дифференциальным методом, сущность которого заключается в том, что угол поворота шпинделя определяется величиной поворота рукоятки с фиксатором относительно делительного диска и величиной поворота диска, получающего вращение от шпинделя через сменные шестерни гитары.

Гитара устанавливается на цилиндрический хвостовик, на котором она может быть повернута и закреплена в требуемом положении. Для установки сменных шестерен гитара укомплектована передвижными пальцами и переходными втулками. Для передачи вращения сменным шестерням в задний конус шпинделя вставляется оправка, на цилиндрическую шейку которой устанавливается сменная шестерня.

До начала работы следует поворотом рукоятки проверить плавность вращения всех установленных шестерен.

При выполнении дифференциального деления стопор делительного диска должен быть выключен.

Порядок настройки при дифференциальном делении такой же, как и при простом делении.

Дифференциальное деление возможно только при горизонтальном положении шпинделя.

Фрезерование спиральных канавок

Фрезерование спиральных канавок производится при продольном перемещении стола фрезерного станка и одновременном вращении детали, закрепленной в делительной головке, относительно своей оси. Для согласованного вращения детали с продольным перемещением стола устанавливается гитара с набором сменных шестерен, которые передают вращение от ходового винта станка шпинделю делительной головки.

Последовательность настройки и применения

Выполняемые переходы зависят от типа приспособления и его характеристик, которые устанавливаются в зависимости от цены деления шкалы. В частности, для узлов седьмой/восьмой степени точности используются нормативные данные ГОСТ 1.758, а для узлов девятой степени точности – ГОСТ 1.643.

Основная настройка головки состоит в определении размеров сектора делительной окружности. Исходными данными для расчёта являются диаметр окружности и количество секторов, на которые её потребуется разделить. Настройка происходит в следующей последовательности:

• преобразовывают 360° полного диаметра окружности в необходимое количество делений на её секторах;
• определяют синус угла, получившегося в результате расчёта;
• поворачивают диск устройства на данный угол;
• зажимают корпус узла рукояткой или механизмом зажима и устанавливают рабочий инструмент.

Формула для расчёта требуемого угла деления обычно приводится в инструкции производителя делительной головки. Далее закрепляют деталь, подлежащую фрезерованию, на оправке станка, и, производя продольную подачу стола, выполняют требуемую операцию. Шаг подачи зависит от вида обработки: например, для формообразования зуба он равен расстоянию между впадинами смежных зубьев. С целью повышения производительности, после каждого цикла происходит ускоренный возврат стола с заготовкой в исходное положение. Фиксация по выбранному в измерительном диске отверстию выполняется при помощи пружин.

Классификация устройства

Делительная головка для фрезерного станка таблица технических параметров определяет то, какие именно работы можно проводить на той или иной оснастке. Рассматривая классификацию делительной головки, отметим следующие разновидности устройства.

1. Простая модель. Ее отличительными чертами можно назвать небольшой вес и простоту управления. Главная часть конструкции представлена шпинделем, который соединен с дисковым лимбом.
2. Совмещенная модель. Подобный вариант исполнения можно регулировать специальной рукояткой. Путем увеличения количества нажатий можно увеличить удаление центровой оси обрабатываемой заготовки от установленного режущего инструмента.
3. Универсальные образцы, представленные комплексными моделями. Настройка в этом случае проводится при помощи дискового элемента и рукоятки. Сложность конструкции обуславливается наличием дифференциальных зубчатых шестерен.

Ремонт практически каждого варианта исполнения сложен, так как нужно знать принцип работы и проводить изготовление всех деталей.
