Дальномер лазерный интересный принцип работы и критерии выбора

Лазерный дальномер Bosch GLM 100 C

Прибор позволяет производить измерения с точностью до 1,5 мм под любым углом. Благодаря наклонному датчику на 360° и системе управления существует возможность измерять расстояния, высоту, ширину и длину объекта, а также вычислять его площадь и объем.

Диапазон измерений лазерного дальномера Bosch GLM 100 C – до 100 метров. Точность прибора составляет 1,5 мм. Увеличенный объем памяти позволяет производить до 50 измерений.

Устройство имеет защиту от пыли и влаги: IP 54. Это означает, что пыленепроницаемость прибора средняя (первая цифра – 5), частицы пыли могут попадать под корпус, но бесперебойной работе прибора ничего не угрожает. Цифра 4 показывает степень защиты от влаги. Поскольку этот показатель также близок к среднему, можно предположить, что работа под дождем допустима, но полное погружение в воду приведет к выходу прибора из строя.

Наличие базового бесплатного программного обеспечения позволяет подключать устройства с функцией Bluetooth для передачи и хранения данных.

Весит прибор всего 0,14 кг. Зарядка устройства осуществляется при помощи стандартного кабеля microUSB.

Работа с оптической рулеткой

Работа таких приборов основывается на свойстве отражения луча от предмета, до которого измеряется дистанция. По такому способу функционируют металлодетекторы. Имеется два способа замера:

• Существует принцип работы лазерной рулетки, основанный на свойствах импульса. Луч достигает объекта измерения, а встроенный счётчик отсчитывает время на прохождение этого расстояния и обратно. Это время нужно поделить на скорость света, равную скорости луча. По таблице рассчитывается расстояние.
• Более распространённые и удобные инструменты работают на синусоидном законе. Это означает, что процессор сравнивает графики фаз луча, поданного на предмет и вернувшегося обратно. Этот метод называется фазным.

Основные и дополнительные функции

Приобретая инструмент, будущий владелец располагает несколькими способностями, которые имеет каждый дальномер. Независимо от модели, такие устройства выполняют следующие расчёты:

• Объём, площадь, диагональ.
• Простейшие математические действия.
• Углы и размеры скатов и наклонных поверхностей.
• Сохранение в памяти результатов замеров.

Кроме стандартных операций, имеются и дополнительные. Они зависят от возможностей микропроцессора и, соответственно, цены. За отдельную плату доступны:

• Цветной экран.
• Электронный термометр.
• Визир.
• Передача данных через Bluetooth.
• Индикатор остатка заряда элементов питания.
• Расчёт специальных инженерных формул.
• Местоположение прибора — трекинг.

Правила работы

Основным преимуществом такого измерительного устройства является простота использования и скорость вычислений. Наибольшую эффективность он покажет в условиях умеренных температур, неяркого света и малой запылённости. При ярком свете для работы потребуется использование защитных очков. Для точности измерений необходима знать, как работает лазерная рулетка:

• Измерения лучше проводить с жёстко зафиксированным прибором. Желательно воспользоваться штативом. Это позволит избежать дрожания рук.
• Включить устройство.
• С помощью специальной кнопки func закрепить начало отсчёта.
• Определить, в каких единицах отразится информация.
• Убедится в правильности выбора.
• Избегать попадания луча в глаза.

Оптический дальномер представляет собой устройство, требующее внимательного и бережного отношения. Срок его эксплуатации можно продлить. Для этого выполняются такие правила:

• Использовать прибор только в целях, указанных в инструкции.
• Соблюдать условия хранения: чистое, сухое место при умеренной влажности и температуре.
• Избегать царапин, ударов, встрясок.
• Если с прибором не работают, он должен находиться в чехле.
• Не вскрывать и не ремонтировать аппарат самостоятельно.

Достоинства и недостатки прибора

Кроме отмеченных скорости и удобства измерений, есть ещё свойства, которые ценятся в лазерных рулетках. С ней можно производить замеры без посторонней помощи: настроить в нужном направлении и с измерительной планкой подойти к необходимой точке. Все дополнительные обмеривания производятся несколькими касаниями кнопок. Для вычислений не нужно дополнительно приобретать устройства.

Какой дальномер лучше лазерный или ультразвуковой

Помимо лазерных дальномеров интернет – магазины предлагают ультразвуковые дальномеры. Принцип работы аналогичен, только вместо лазера используется ультразвук. Устройство направляет звуковой сигнал в сторону нужного объекта, а затем принимает отраженный сигнал. Расстояние вычисляется исходя из времени, которое ушло на прохождение дистанции.

Сказать, какой дальномер лучше, лазерный или ультразвуковой можно только в условиях конкретной работы. Особенностью ультразвуковых дальномеров является ограниченный рабочий диапазон – до 30 метров. А также большие, по сравнению с лазерным, колебания точности. Погрешность ультразвукового дальномера может составлять 0.5 – 1%. В условиях дождя, снега, сильного ветра эта погрешность увеличивается.

Главный плюс ультразвукового дальномера, это его цена. Она в разы меньше, чем у лазерного дальномера. Главное, не ошибиться и не приобрести ультразвуковой дальномер с лазерной указкой под видом полноценного лазерного дальномера.

Работать с ультразвуковым прибором можно, когда не требуется точных замеров и предполагаемая длина замеряемых отрезков будет до 30 метров (в отдельных моделях до 60 метров). Или лучше приобрести лазерный дальномер, который, хотя и дороже, но имеет лучшие технические характеристики.

Особенности

При работе с лазерным дальномером целесообразно учитывать некоторые особенности работы с этим устройством.

Дальномеры имеют возможность выполнять измерения на разных расстояниях и с определенной погрешностью. Так, предельное расстояние может лежать в диапазоне от 60 до 200 метров, при погрешности в 5 см. Эти данные указываются в паспорте на изделие. Большая часть моделей дальномеров работает в пределах от – 10 до + 50 градусов.

При эксплуатации прибора на улице, необходимо помнить о том, что не последнюю роль играют погодные условия. Эффективность работы может быть снижена как в плохую, так и в солнечную погоду.

При выполнении замеров необходимо устранить препятствия, которые могут возникнуть между прибором и объектом, это, может быть, листва, стекло и пр.

Практика использования лазерных приборов измерения привела к появлению определенных правил работы. Например, результат измерений будет искажен, если луч будет направлен на поверхность с высокой отражающей поверхностью (зеркало, фольга). Результат будет не совсем верный, если луч будет направлен на объект с низкой отражательной способностью (толь).

Для получения предельно точных результатов используют специальное приспособление ,обладающее отражательной поверхностью.

Во время эксплуатации необходимо постоянно следить за состоянием аккумуляторов или батареек. Слабые источники тока также отрицательно влияют результаты измерений.

При проведении измерений целесообразно использовать штатив. В таком случае точность замера будет повышена.

Виды лазерных дальномеров

По назначению лазерные дальномеры делят на бытовые и профессиональные. Первые чаще всего имеют небольшую (до 10 м) или среднюю (до 50 м) дальность измерения, и ограниченный функционал. Профессиональные электронные рулетки способны измерять расстояния более двухсот метров, имеют широкий набор функций и могут работать в сложных погодных условиях. Большая дальность необходима при возведении крупных объектов, измерении территории и в других случаях.

По области применения лазерные рулетки делятся на разные категории. Есть дальномеры для промышленности, военной сферы, геодезии, строительства. Есть гаджеты для рыбалки, охоты и даже для гольфа! Они отличаются друг от друга как по внешнему виду, так и по набору функций, так как призваны решать разные задачи. Например, качественный лазерный дальномер для охоты ориентирован на работу в условиях дождя, пыли, высокой влажности, мороза, умеет игнорировать траву, ветки деревьев и рассеянные в воздухе частицы вроде снежинок или дождинок.

По принципу работы бывают импульсные дальномеры и фазовые. Импульсные содержат встроенный таймер, с помощью которого определяют время отражения луча от объекта. На основании времени и скорости света рассчитывается расстояние. У импульсных лазерных рулеток мощный лазер, так что они могут измерять значительные расстояния, но обладают меньшей точностью по сравнению с фазовыми. Снижение точности связано с тем, что на расстоянии даже в несколько сот метров световой луч отражается слишком быстро (скорость света 300 тыс. км/с), что требует сверхточного таймера. Свое название импульсные рулетки получили из-за того, что в них луч лазера посылается импульсами.

В фазовых лазерных дальномерах луч посылается постоянно и модулируется сигналом определенной частоты. Отраженная от объекта волна фиксируется фотоприемником. Волна посылается в одной фазе, а отражается в другой, так что разность фаз и позволяет вычислить расстояние до объекта. Фазовые рулетки более точны, но из-за постоянной работы лазера теряют в мощности луча, потому используются в основном для измерения на небольших расстояниях.

Как выбрать электронную рулетку

При выборе лазерной рулетки определите задачи, для которых вы будете её использовать, чтобы не переплачивать за наличие всевозможных функций прибора. Основные критерии выбора:

• класс прибора: бытовой. Дальность действия до 60 метров. Погрешность измерений 1,5 мм. Для замеров в квартире, частном доме или дачном участке этого вполне достаточно;
• профессиональный. Дальность действия до 250 метров и выше. Погрешность достигает 1 метра;

класс лазера:

1-й класс имеет луч мощностью менее 1 мВт. Цвет зелёный и хорошо виден и безопасен для глаз. Такой тип лазера используется в профессиональных дальномерах;

2 класс имеет луч мощностью 1 мВт. Цвет красный. Опасен для человеческого глаза. Используется в бытовых дальномерах; наличие оптического прицела или визира. На бытовых приборах устанавливается редко;

Дальномер с оптическим прицелом

количество начальных точек отсчёта. Это точки, от которых начинается замер. Их может быть от 1 до 4; корпус и линзы. На профессиональных устройствах корпус имеет защиту от влаги и пыли. Линзы невосприимчивы к высокой влажности и не запотевают. Такие приборы работают при температурах ниже 50 и выше 50 градусов; эргономичные вставки и противоударный буфер. Для того чтобы прибор не выскальзывал. Ну а если это произошло, чтобы не разбился. Для стройки полезная опция; производитель. Очень качественные дальномеры производят Bosch, Stabila и Leica. Среди китайских фирм пользуются спросом ADA и Condtrol; гарантия и сервис. Гарантия должна быть не менее 1 года. Также уточняйте наличие сервисной мастерской в вашем городе. комплектация. Некоторые модели комплектуются штативом или очками. наличие дополнительных функций. В зависимости от вида работ выберите функции, которые должны присутствовать в вашей рулетке.

Для строительства простых измерений расстояния, площади и объёма не достаточно. Присмотритесь к профессиональным приборам с расширенным функционалом.

Критерии выбора лазерного дальномера

Главное, чтобы прибор мог справиться с поставленной задачей

Чтобы не ошибиться, рекомендуется обратить внимание на несколько важных факторов

Место проведения измерений

При ярком солнечном свете лазерный луч можно визуально распознать на расстоянии до 10 м. Для замеров на более дальних дистанциях в дальномер должен быть встроен оптический или цифровой визир.
При работе на больших открытых площадках следует выбирать устройства с повышенной дальностью и точностью. В помещениях можно использовать любую модель.

Точность и диапазон

Стандартные дальномеры обеспечивает точность 1-3 мм на расстоянии от 50 см до 100 м. Более мощные приборы встречаются достаточно редко, при их выборе лучше проконсультироваться со специалистом.

В процессе выбора покупатели изучают различные модели, сравнивают их стоимость, характеристики и дополнительные опции.

Условия

Уровень защиты большинства современных дальномеров — IP54. Первая цифра обозначает степень пыленепроницаемости. Показатель 5 говорит о том, что попадание пыли внутрь корпуса в малых количествах не исключается, однако работе прибора это не помешает.

Вторая цифра – защита от влаги. Дальномер с уровнем 4 вряд ли выдержит полное погружение в воду, однако вполне может работать под дождём и брызгами.

В большинстве случаев таких параметров бывает достаточно для бесперебойной работы устройства. Однако если на площадке в большом количестве присутствует мелкая пыль или на прибор может попасть вода, рекомендуется выбрать модель с усиленной защитой либо купить специальный чехол.

Стоимость

Каким лазерным дальномером пользуетесь Вы?

ФазовымИмпульсным

Дополнительные опции существенно увеличивают стоимость устройства. Цена наиболее функциональных моделей составляет несколько десятков тысяч руб. При этом многие дополнения не используются покупателем в работе. При отсутствии особых требований к дальномеру лучше приобрести устройство стоимостью 2-8 тыс. руб. С простым измерением расстояний оно справится ничуть не хуже, чем прибор за 50 тыс. руб.

Покупка дорогостоящих моделей целесообразна в следующих случаях:

• Дальномер является основным рабочим инструментом.
• Требуются нестандартные функции, отсутствующие в более дешёвых устройствах.

• Сложные условия эксплуатации.
• Крайне важна точность измерений.

Если дальномер используется лишь время от времени и только для измерения расстояний между объектами в обычных условиях, то нет смысла переплачивать за неиспользуемые функции.

Лучшие дальномеры для активного отдыха

Лазерные дальномеры нашли применение и при активном отдыхе людей. Одни определяют расстояние со спортивной точки зрения, другие определяют оптимальный момент для точного выстрела в зверя. В рейтинг попали две функциональные модели.

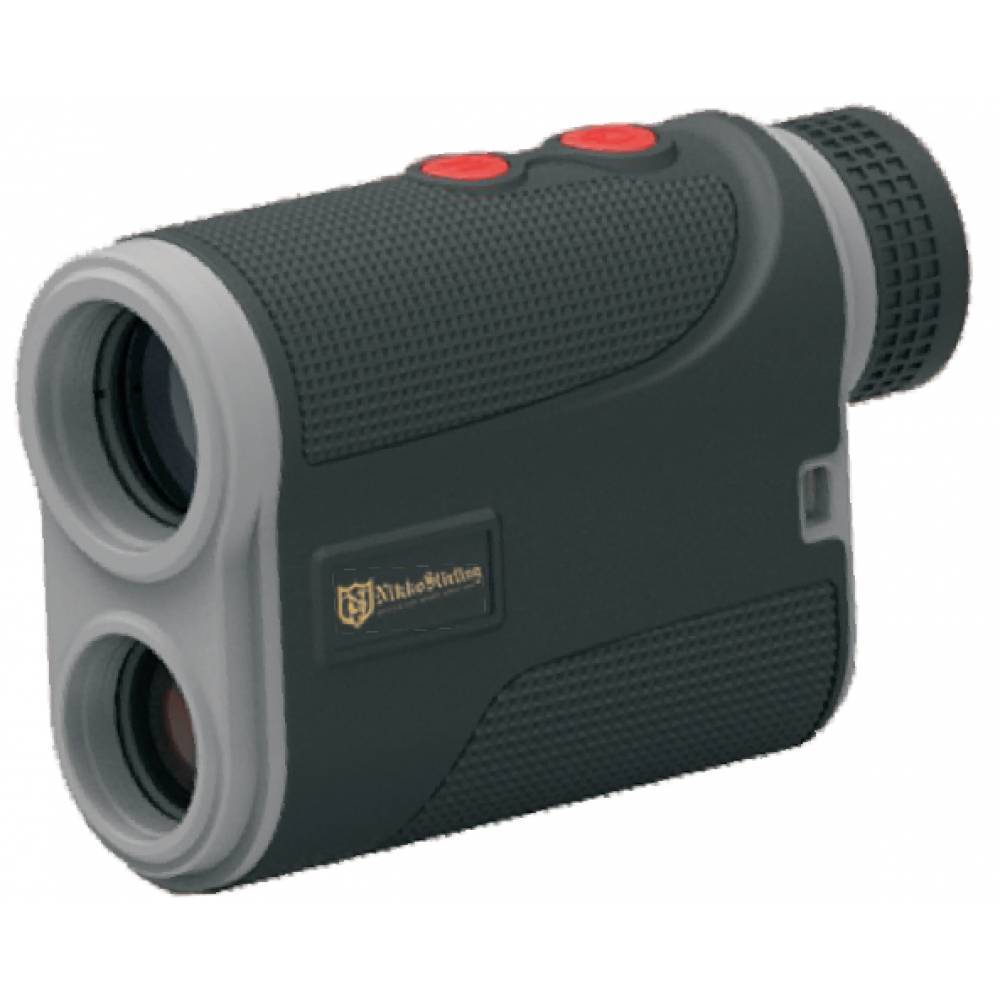

Nikko Stirling NSLRF603 дистанция 15-1200 м

Рейтинг: 4.9

Дальномер для активного отдыха работает с безопасным для глаз лазерным лучом 905 нм (длина волны), поэтому наблюдать в окуляр можно непрерывно. Если требуется более точное наведение на цель, предусмотрено электронное увеличение изображения в 6 раз. Максимальная дальность определения дистанции составляет 1200 м. Минимальные замеры можно выполнять с 15 м. Питается лазерный аппарат от батарейки CR2 на 3V, заряда которой хватит на 5000 измерений. Если прибором не пользуются в течение 10 секунд, он автоматически выключается. Пыле- и влагозащищенный корпус практичен для рыбалки, охоты и туризма. Обрезиненное покрытие с пупырышками обеспечивает надежный хват. В цифровой дальномер встроена функция автоматического обнаружения флага, что практично для военных целей на суше и в море. Прицельная сетка облегчает наведение на объект.

Дальномер нравится туристам и охотникам в отзывах высокой скоростью замера. Все вычисления (проход лазерным лучом 1.2 км в одну сторону, возвращение и расчеты) занимают менее 1 секунды. Еще лазерный монокль выделяется низкой погрешностью 1 м. Вы можете целиться в животное находясь за 1 км от него и не ошибиться в расчетах поправок на ветер.

• противоскользящие накладки на корпусе;
• петли для подвешивания на шнурок;
• дальность замера 1200 м;
• можно увеличивать картинку до 6 раз.

• крупные габариты 106х73х41 мм.

ADA Shooter 400

Рейтинг: 4.8

Широкая сфера деятельности дальномера ADA Shooter 400 позволила занять ему вторую строку в рейтинге. Владельцами устройства успели стать спортсмены и их тренеры, охотники и путешественники. У прибора предел измерений составляет от 0,6 до 400 м, при этом объект может двигаться со скоростью до 300 км/ч. Дальномер позволяет одновременно вести измерение и наблюдение благодаря окуляру. Пользоваться им достаточно просто, на корпусе установлены две кнопки. Для наведения на объект используется ИК-лазер, который не пугает зверя в отличие от точки-маркера.

Победить в номинации дальномеру не удалось из-за высокой погрешности (1 м). А вот эргономичность прибора и небольшой вес (185 г) делают его удобным в пользовании.

Популярные компании

Сегодня производством строительных лазеров занимается множество фирм. Исходя из статистики продаж, а также отзывов специалистов из строительной и ландшафтной отрасли был собран список самых востребованных торговых марок. В числе лучших оказались:

• Bosch;
• Leica;
• Condtrol;
• Maka;
• Ada.

Если потребителя интересует, какой лучше лазерный дальномер для частой эксплуатации или применения в профессиональной отрасли, то специалисты рекомендуют отдать предпочтение именно проверенным маркам. Естественно, для бытового использования подойдут модели из бюджетной, соответственно, более простой категории.

Лучшие дальномеры для активного отдыха

Лазерные дальномеры нашли применение и при активном отдыхе людей. Одни определяют расстояние со спортивной точки зрения, другие определяют оптимальный момент для точного выстрела в зверя. В рейтинг попали две функциональные модели.

Bushnell ELITE 1 Mile ARC

Рейтинг: 4.8

Одним из лучших дальномеров для охоты является модель Bushnell ELITE 1 Mile ARC. Этот американско-китайский прибор стал победителем рейтинга за счет рекордной дальности измерения (1600 м), которая сочетается с минимальной погрешностью (500 мм). Устройство имеет много современных функций, которые будут полезны не только охотникам. Производитель оснастил свое детище 7-кратным зумом, возможностью подключения метеостанции и синхронизации работы со смартфоном. Дальномер может устанавливаться на штатив, им можно пользоваться во время дождя, т. к. корпус защищен от проникновения влаги и пыли.

Больше всего восхищаются дальномером любители охоты. Прибор выполняет за них большую часть подготовительной работы. В устройстве есть баллистический калькулятор, также можно рассчитывать траекторию полета пули.

• большая дальность измерения;
• надежная защита от влаги и пыли;
• широкие функциональные возможности;

Недостатки

высокая цена.

ADA Shooter 400

Рейтинг: 4.7

Широкая сфера деятельности дальномера ADA Shooter 400 позволила занять ему вторую строку в рейтинге. Владельцами устройства успели стать спортсмены и их тренеры, охотники и путешественники. У прибора предел измерений составляет от 0,6 до 400 м, при этом объект может двигаться со скоростью до 300 км/ч. Дальномер позволяет одновременно вести измерение и наблюдение благодаря окуляру. Пользоваться им достаточно просто, на корпусе установлены две кнопки. Для наведения на объект используется ИК-лазер, который не пугает зверя в отличие от точки-маркера.

Победить в номинации дальномеру не удалось из-за высокой погрешности (1 м). А вот эргономичность прибора и небольшой вес (185 г) делают его удобным в пользовании.

Устройство и принцип действия лазерной рулетки

Лазерная рулетка представляет собой небольшой прибор, состоящий из оптических и электронных компонентов.

Устройство лазерной рулетки

Устройство лазерной рулетки

1. Корпус. У большинства приборов он сделан из пластика и имеет эргономичные вставки. Корпус защищает устройство от влаги и пыли.
2. Излучатель сигнала.
3. Приёмник сигнала.
4. Преобразователь сигнала. Находится в корпусе. Преобразует световой формат в цифровой.
5. Дисплей. На него выводятся полученные данные. Выполнен на жидких кристаллах. Для хорошей видимости в дневное время дисплей имеет сильную подсветку.
6. Электронный блок управления. Расположен внутри корпуса.
7. Аккумулятор.
8. Панель управления с кнопками.

Лазерная рулетка не измеряет расстояние в буквальном смысле. Она обрабатывает полученные данные, преобразуя их в расстояние.

Схема работы лазерного дальномера

Принцип действия прибора заключается в следующем:

1. Пользователь нажимает на кнопку;
2. Прибор генерирует световой поток и с помощью излучателя посылает его в прямом направлении;
3. Дойдя до цели, луч возвращается обратно, попадая в приёмник;
4. Преобразователь конвертирует световой поток в цифровой сигнал;
5. Процессор вычисляет расстояние исходя из времени прохождения луча туда и обратно, и скорости движения;
6. Полученный результат выводится на дисплей. Скорость обработки данных у бытовых приборов до 3 секунд, а профессиональные срабатывают за долю секунды.

Виды и принцип работы инструмента ↑

Несмотря на объединяющее понятие «дальномер», каждый отдельный тип вычисляет расстояние разными методами. Выделяют:

• ультразвуковой;
• фазовый лазерный;
• импульсный лазерный;
• оптический;
• оптический нитяной типы.

Измеритель на основе ультразвука ↑

Самым грубым для измерения расстояния активного типа является ультразвуковой прибор. В основе его работы лежит принцип эхо-локации, которым пользуются даже некоторые животные, например, дельфины. Устройство создает звуковой импульс и улавливает эхо – звуковые волны, которые отражаются от объекта.

Для точности измерения используется звук высокого диапазона частот – 40 кГц. Поскольку скорость звука известна, а время его движения несложно измерить, остается вычислить только расстояние, что и делает ультразвуковой дальномер.

Простая модель на основе ультразвукового датчика

Измерение при помощи лазерного импульса ↑

Если тот же метод применить со световым импульсом, получится точный лазерный дальномер импульсного типа. Дело в том, что скорость света настолько высока (300 000 км/с), что для небольших расстояний, которые измеряются в строительстве (20, 30, 50 м), речь идет о долях наносекунд. Измерить время с такой точностью очень сложно.

Главное преимущество такого устройства – оно посылает короткие световые импульсы, а не постоянный луч. Это значит, что можно использовать лазер высокой мощности. Такой мощный импульс может без особых сложностей «слетать» туда и обратно на расстояние 100 км за доли секунд. Это свойство применяется чаще всего в военной отрасли, а сам прибор стоит гораздо дороже аналогов.

Как работает лазерный импульс

Измерение по сдвигу фазы инфракрасного луча ↑

Принцип работы лазерного дальномера фазового типа основан на сравнении и определении сдвига фазы световой волны. Устройство генерирует световой луч инфракрасного спектра. Луч движется с известной скоростью до цели измерения, отражается и возвращается. Инструмент сравнивает фазу световой волны в начале движения и в конце. Замер производится дважды, после чего устройство выдает результат в метрах.

Одно из преимуществ такого вида измерителей расстояния – цена. Они значительно дешевле импульсных, ведь нет необходимости оборудовать лазерную рулетку сверхточным и дорогостоящим секундомером. Кроме того, при фазовом методе погрешность составляет не больше половины фазы, то есть меньше миллиметра. Это поразительный результат, однако есть у этого устройства и недостатки.

Фазовая лазерная модель

Так как светить приходится не короткими импульсами, а постоянно на протяжении всего измерения, установить мощный лазер не получится. А это значит, что на дальние расстояния устройство не применяется. Однако для строительства дальности его действия более чем достаточно.

Измерение оптическим способом ↑

Оптический дальномер применяется по большей части в геодезии, топографических работах, навигации, фотографии. Он работает по пассивному типу, основываясь на теореме Пифагора. Принцип работы такого прибора тяжело описать на пальцах.

Военный дальномер

Он основан на построении равнобедренного (для стереоскопичечских устройств с двумя окулярами) или прямоугольного (для монокулярных) треугольника и вычислении математическим путем его высоты. Вершиной треугольника является точка, расстояние до которой нужно измерить. Наводка осуществляется вручную.

В некоторых дальномерах нужно сопоставить две части изображения для настройки, в других – устранить двоение картинки. Так или иначе, главным датчиком является человеческий глаз, поэтому погрешность неизбежна.

Схема прибора

Измерение при помощи натянутых нитей ↑

Нитяной дальномер – еще один оптический прибор для измерения расстояния до объекта. Он тоже работает, основываясь на геометрических вычислениях. Для измерения дальности нужна специальная дальномерная рейка – длинная «линейка» с нанесенной разметкой. Расстояние между делениями 2 см. Рейка устанавливается в точке, до которой нужно измерить расстояние.

Внутри зрительной трубы натянуты тонкие нити. Дальномер и рейка выставляются строго по уровню, так, чтобы нулевая отметка обоих была на одной высоте. Далее в линзу смотрит геодезист и считает, сколько делений по 2 см помещаются между натянутыми нитями. Таким образом, строится треугольник с вершиной в фокусе линз прибора.

Длина высоты этого треугольника + фокусное расстояние будут равняться расстоянию между выбранными точками. Такой тип дальномера часто встречается в теодолитах разных моделей.

То, что видит геодезист в глазок

Учимся пользоваться лазерным дальномером правильно

Пришло время разобраться, как правильно необходимо работать лазерным измерителем расстояний. К каждой модели прибора прилагается инструкция, которая не только научит правильно пользоваться инструментом, но и позволит разобраться с функционалом. Общая картина, как пользоваться лазерной рулеткой для определения длины, выглядит следующим образом:

1. Первоначально устройство включается. Работают устройства от автономных источников питания, которыми могут выступать обычные пальчиковые батарейки или литий-ионные аккумуляторы. Включается дальномер путем нажатия кнопки включения
2. После включения начнет светиться дисплей. Используя кнопки управления, следует выставить соответствующий режим измерений. На обычных устройствах нужно выбрать единицу измерения
3. Установить прибор в первой точке, от которой необходимо произвести измерения. Для этого все агрегаты имеют специальную отметку, по которой нужно ориентироваться при измерениях
4. Как только аппарат будет установлен в первой точке и направлен к поверхности, расстояние до которой нужно определить, остается только нажать кнопку для начала исчислений
5. Уже через 2-3 секунды соответствующая информация будет отображена на экране

При использовании прибора надо учитывать такой параметр, как температурные условия

https://youtube.com/watch?v=BEZB3Ezh0gw%3F

Если измерения проводятся на улице, то при этом надо учитывать ряд некоторых рекомендаций:

1. Замеры лучше проводить в пасмурную погоду, так как яркие солнечные лучи будут способствовать искажению измерений
2. Не рекомендуется проводить работы при сильном тумане, запыленности воздуха или его загазованности
3. Дальномер должен быть зафиксирован на штативе при использовании во время ветреной погоды. Если держать прибор в руках, то даже малейшие колебания будут способствовать снижению качества измерений

При использовании инструментов необходимо учитывать, что модели, предназначенные для измерений внутри помещений, не предназначены для работы на улице, поэтому любые факторы, как дождь или пыль может повлечь за собой ускоренный выход из строя инструмента. Лазерные дальномеры от 100 до 300 метров можно применять для определения расстояний внутри помещений.

Подводя итог, надо сказать, что без такого инструмента, как лазерный дальномер можно обойтись, но при этом измерительные работы будут выполняться долго и с большими физическими затратами. Работа с устройствами предусматривает соблюдение следующих факторов:

• Хранить инструмент следует в сухом и теплом помещении
• Если в устройстве используется литий-ионный аккумулятор, то необходимо контролировать, чтобы он всегда был заряжен
• Нельзя допускать физическое воздействие на инструмент, то есть его ударение, придавливание и т.п.
• Нельзя направлять луч лазера в глаза человеку или животным. Это может стать причиной ухудшения зрения, а также получения ожогов

При малейших повреждениях и ударах инструмента могут возникнуть его неисправности и увеличение погрешности. Чтобы проверить погрешность прибора, необходимо измеренное расстояние перемерить механической рулеткой. Выбрав правильно лазерный дальномер, можно облегчить выполнение измерительных работ.

https://youtube.com/watch?v=FKuopqmgP8s%3F

Публикации по теме

Выбираем ротационный нивелир для строительства зачем нужен прибор

Индикаторная отвертка и ее применение

Как отремонтировать лазерный уровень самостоятельно или сколько стоит ремонт

Тепловизоры и особенности определения теплопотери зданий

Применение и функции лазерного дальномера

С помощью лазерной рулетки можно рассчитать объём, вычислить площадь помещения, замерить сложные недоступные отрезки, определить длину ската крыши и угол его наклона, найти площадь стены с наклоном у потолка, а также её диагональ.

Дополнительные функции некоторых современных дальномеров

1. Подсветка.
2. Ватерпас или пузырьковый уровень. Это приспособление чаще всего устанавливают на строительных лазерных рулетках. Оно поможет определить, ровно ли располагается прибор на поверхности.
3. Визир — специальное устройство, приближающее точку, до которой ведётся измерение. Функция работает аналогично цифровому увеличению (зуму) на видеокамерах и особенно актуальна для работы на больших расстояниях.
4. Дисплей с цветным экраном.
5. Измеритель температуры воздуха. Допустимые погодные условия для использования каждого прибора указаны в инструкции. В любом случае при работе на морозе необходимо дать устройству некоторое время на адаптацию к окружающей температуре.
6. Датчик для измерения наклона в пределах до 45°. Он нужен для проведения расчёта угла ската крыши, наклона навеса и других аналогичных операций. Лазерный дальномер со встроенным датчиком измерения угла наклона позволяет вычислять расстояния на криволинейной поверхности
7. Индикатор уровня зарядки батареи.
8. Функция Bluetooth.
9. Трекинг — непрерывное измерение расстояний. При перемещении дальномера трекинг производит замеры не один, а несколько раз с определённой периодичностью и показывает получаемые результаты. Такая опция необходима для того, чтобы отмерить нужную длину конструкции или помещения.
10. Различные математические функции.

Работа с лазерной рулеткой

1. Установить и зафиксировать прибор в точке начала измерений.
2. Включить дальномер при помощи специальной кнопки.
3. Выбрать нужную точку отсчёта. Во многих моделях для удобства встроена возможность выбора точки — от передней части корпуса прибора или от задней. Такая функция нужна для определения расстояния без учёта размеров корпуса. Некоторые устройства также оснащены специальными скобами, позволяющими проводить измерения в неудобных местах. Точку отсчёта в них можно выбрать от края корпуса либо от самой скобы.
4. Выбрать необходимые единицы измерения.
5. Начать измерения, нажав функциональную кнопку.
6. Просмотреть результат на дисплее прибора.

Например, если нужно определить расстояние от одной стены до другой, необходимо провести следующие действия:

1. Установить прибор на одной стене.
2. Убедиться, что прибор зафиксирован ровно на поверхности и плотно у стены.
3. Назначить точкой отсчёта прижатую часть корпуса. Это позволит учесть в расчётах толщину самой рулетки.
4. Включить функцию начала замеров.
5. Посмотреть полученные результаты на экране. Для того чтобы измерить необходимое расстояние, нужно приложить прибор к стене и нажать функциональную кнопку — все остальные действия прибор произведёт сам.

Для получения более точных расчётов не рекомендуется держать прибор в руках при измерении. Запрещается направлять лазерный луч прибора в лицо, потому что он может обжечь сетчатку глаза.

Видео: как пользоваться лазерной рулеткой

1. Лазерную рулетку следует эксплуатировать согласно технической инструкции.
2. Нельзя допускать попадания влаги и грязи в прибор, а также перегрева и переохлаждения дальномера.
3. Необходимо беречь прибор от падения и ударов.
4. Проводить ремонт дальномера следует только в специальных мастерских.
5. Хранить лазерный дальномер рекомендуется в специальном чехле.

Функционал и принцип действия лазерного дальномера

В общих чертах, лазерная рулетка представляет собой некий оригинальный симбиоз калькулятора и строительной рулетки, имеющий неоспоримые преимущества перед обычным инструментом:

• возможность линейных измерений (длина, ширина, высота) с автоматическим расчетом периметра и площади поверхностей, объема помещения или емкости, измерения под углом или по внутренним алгоритмам прибора;
• хранение показаний в оперативной памяти устройства и возможность производить над ними несложные математические операции;
• возможность использования рулетки при замерах отдаленных объектов или значительных по масштабам величин, не требуя при этом дополнительных рук напарника;
• возможность проведения измерений как в помещениях закрытого типа, так и на открытых территориях при различных метеорологических условиях.

По принципу действия лазерные дальномеры подразделяются на:

• импульсивные, работающие на основе учета времени, зафиксированного датчиком при прохождении инфракрасным лучом расстояния туда и обратно, и скорости самого луча.
• фазовые, в основе работы которых лежит синусоидальный закон, рассчитывающий разность фаз отправленного и отраженного лучей.

Устройство настолько просто в эксплуатации, что работу с ним без труда освоит мастер любого уровня. При нажатии кнопки генерируется луч, скорость и время прохождения которого замеряется датчиком и пересчитывается в расстояние замера.

Фазовые лазерные дальномеры

Вторая категория измерительных лазерных устройств работает на основе изменения параметров колебания светового потока после отражения его от предмета. Лазерные устройства излучают сигналы, имеющие частоту приблизительно 500 МГц. Отражающийся импульс принимается фотоприемником. Длина пути до объекта определяется путем расчета разницы между начальной и конечной фазами полученного сигнала.

Применяются данные приборы в быту и на производстве для определения небольших расстояний, не более одного километра. Это строительство, робототехника, геодезические расчеты.

Фазовые дальномеры используются на строительных объектах в виде лазерной рулетки.

Какой лазерный дальномер лучше

Универсальной модели не существует. Лучшие бытовые приборы не устраивают своим функционалом профессионалов, за устройство для домашней мастерской ее хозяин не решится заплатить больше денег в 10-12 раз. Команда VyborExperta.ru рекомендует следующие модели с учетом сферы применения:

• Bosch GLM 20 Professional – для ремонта в доме или городской квартире;
• RGK D50 – хороший выбор для строительства коттеджа или дачи;
• ADA instruments Cosmo 70 – займет достойное место в арсенале строительной бригады;
• Bosch GLM 120 C – незаменим при реализации сложных проектов;
• Leica Camera Disto D2 new – для тех, кому важна точность;
• Condtrol XP3 – выбор монтажника или инженера.

Все лазерные рулетки в нашем обзоре достойны внимания покупателей, но только самые надежные, точные дальномеры смогли рассчитывать на звание лучших в своей категории.
