Все про круглогубцы: назначение, виды, выбор

Выбор оптимального варианта

Цена инструмента зависит от определенного уровня качества. Поэтому лучше не приобретать дешевые, поскольку они не смогут выдержать даже средних нагрузок. Они точно не подойдут для выполнения слесарных работ, отличающихся повышенной сложностью. Если выполняемая процедура связана с деталями миниатюрного размера, то лучше выбрать инструмент, имеющий обливные рукояти и работа станет более удобной. Чтобы монтажное устройство не соскальзывало у вас с рук, остановите свой выбор на двухкомпонентных рукоятях с выступами (гарды).

Стоит учесть, что кончики должны иметь одинаковый размер, плотно прилегать друг другу. Но производителем могут быть предусмотрены другие варианты. У шарнирной части должен отсутствовать люфт, чтобы зажимы сходились ровно. Кроме этого сжатие/разжатие будет легким. Зазубрины на поверхности должны отсутствовать. Для удобного захвата могут располагаться насечки, предусмотренные изготовителем.

В чем же отличие пассатижей?

Разобравшись с конструкцией, назначением и видами плоскогубцев, стоит узнать — а что представляют собой пассатижи и в чем разница между этими, весьма схожими между собой инструментами?

Ключевое отличие между плоскогубцами и пассатижами заключается в том, что последний вид инструмента имеет на своей рабочей поверхности выемку с насечками, позволяющей при работе максимально прочно удерживать детали. Губки пассатижей чаще всего комбинированной формы, а крайняя их часть выполняется в виде плоскогубцев. Некоторые модели инструмента имеют не одну, а две выемки с различными размерами, что удобно, так как появляется возможность в фиксации и удержании элементов разнообразной формы и величины.

Ключевое отличие — форма губок

В продаже можно найти пассатижи с подвижным в пазах шарнирным элементом. Перемещая шарнир можно отрегулировать нужным образом силу сжатия, а также величину раскрытия губок. Рассматриваемая разновидность пассатижей считается универсальной: он применим в работе с деталями разных размеров.

Большинство моделей устройств оснащено бокорезами, которые применяются для снятия изоляции с кабеля, некоторые пассатижи имеют специальные кромки для резки жесткой проволоки. Применяется инструмент в работах слесарных, электромонтажных, поэтому на их рукоятке в обязательном порядке проставляется величина напряжения, при которой пассатижи использовать безопасно.

Изучив конструкцию и виды пассатижей можно сделать вывод, что от плоскогубцев инструмент будет отличаться нижеперечисленными свойствами и характеристиками:

• Плоскогубцы имеют плоскую рабочую поверхность, без выемок;
• Конструкция пассатижей дает максимально возможную силу сжатия, поэтому инструмент выпускается из стальных сплавов более высокого качества;
• Используя пассатижи можно регулировать и силу сжатия, и размер зазора между губками.

Пассатижи более функциональны, так как инструмент имеет бокорезы, а в некоторых случаях и кромки, эти элементы позволяют задействовать инструменты в разных видах работ.

Для того чтобы выбрать плоскогубцы качественные и надежные, при покупке инструмента рекомендуется обратить внимание на следующие параметры:

Размер зазора между губками. Он должен быть не более одного 1 миллиметра, а ручки инструмента должны соединяться между собой максимально плотно;
Двигаться ручки хорошего инструмента должны легко и плавно;
Стоит оценить и режущие кромки устройства – зазор у них не должен быть больше 0,1 миллиметра;
Для выполнения электромонтажных работ следует приобретать модели электроизолированные;
Ручка инструмента должна быть удобной, приближенной к анатомической форме кистей рук.

Если бюджет не ограничен, то лучше не экономить, а приобрести инструмент профессиональный, сделанный из более качественных материалов и по современным технологиям. Профессиональные плоскогубцы не сломаются и прослужат вам максимально долго.

Надеемся, подробная статья-инструкция помогла вам понять, в чем разница между плоскогубцами и пассатижами, узнать полезные подробности о существующих видах шарнирно-губцевого инструмента, выяснить параметры выбора качественных плоскогубцев.

Самым распространённым и универсальным инструментом дома или на работе считаются пассатижи. Окрутить гайку, отрезать кусок проволоки, достать деталь из труднодоступного места — всё это мы привыкли делать с помощью таких приспособлений, чтобы не тратить время на поиски отдельных специальных приспособлений. Многие любители называют их плоскогубцами, что неправильно. Они принадлежат к одному классу ручного инструмента, но назначение их различается.

Подетальный состав подобных приспособлений составляют режущие, или зажимные, губки, ручки и осевой вал. Такие инструменты пришли к нам много столетий назад. С тех пор сфера их применения расширилась, и внешний вид изменился. Каждому из таких устройств характерны своя конструкция губочной части, габариты и способы применения.

Особый вид клещей — кусачки для перекусывания провода, проволоки. Резцы у них располагаются в разных плоскостях.

Клещи, плоскогубцы, круглогубцы, пассатижи и кусачки

Клещи, плоскогубцы, пассатижи, кусачки — это представители очень разнообразной группы инструментов, называемой — шарнирно-губцевые инструменты. Их главное отличие в форме рабочей поверхности, определяемой их назначением. Эти инструменты активно используются в самых разных сферах, ими пользуются и врачи стоматологи, и кузнецы, и железнодорожники. В частности клещи — один из самых древних инструментов, они являются неотъемлемым атрибутом (вместе с молотом) греческого бога огня — Гефеста. С клещей и начнем.

Клещи

Обычно это инструмент с относительно длинными ручками и короткими губками, смыкающимися на небольшом протяжении плоскими или заостренными поверхностями. Клещи предназначены, преимущественно, для захвата деталей. Кузнечными клещами держат раскаленный металл, у них длинные ручки и различная форма губок.

Старинные кузнечные клещи У железнодорожников есть клещи для переноски железнодорожных шпал, а также для переноски рельс.

Клещи для переноски шпал и рельс (ROBEL)

Столярными (плотницкими) клещами вытаскивают гвозди.

Столярные (плотницкие) клещи (GEDORE)

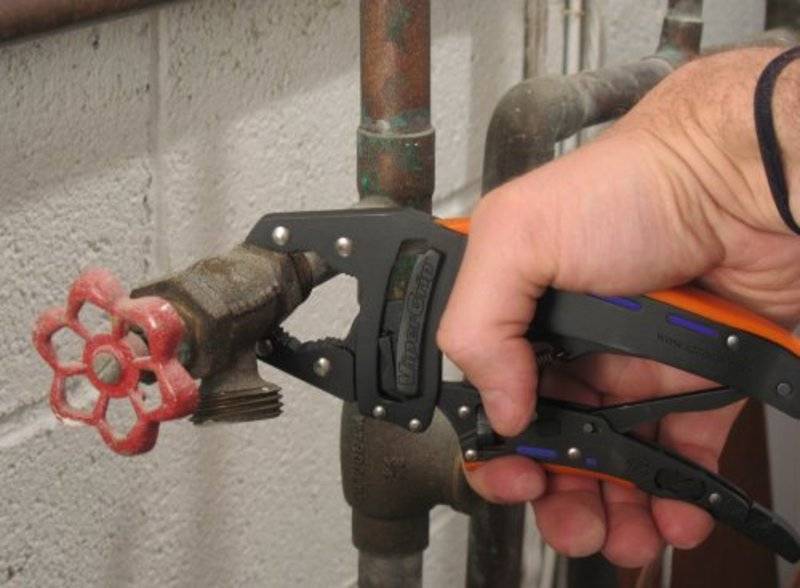

Сантехнические клещи (трубные) обычно имеют зубчатую выемку для захвата труб, наклоненные губки и переставной шарнирный механизм для зажима труб разного диаметра.

Сантехнические клещи (STAYER)

К клещам относят и целый ряд электромонтажных инструментов: это и обжимные клещи для клемм, клещи для снятия изоляции с проводов, клещи для разъемов, клещи для кабельных вводов, токоизмерительные клещи, изолирующие клещи для замены предохранителей и т.п.

Вообще же, клещами можно назвать почти любой шарнирно-губцевый инструмент, например плоскогубцы, упрощенно — это клещи с плоскими губками.

Плоскогубцы

Плоскогубцы — это клещи имеющие плоскую рабочую поверхность, часто с мелкой насечкой. Используются они для захвата относительно маленьких деталей и осуществления с ними различных манипуляций (сгибание, перекусывание), часто одновременно использую сразу два инструмента. Для разных работ форма самих губок может быть разной. Есть плоскогубцы с удлиненными губками (длинногубцы, утконосы) и плоскогубцы с изогнутыми губками, используемые при работе с деталями находящимися в труднодоступных местах; плоскогубцы с узкими губками (узкогубцы), используемые при тонкой работе; плоскогубцы с укороченными губками, обеспечивающие на концах губок большую силу сжатия. Некоторые плоскогубцы имеют на рабочей поверхности накладки для исключения повреждений деталей. Часто плоскогубцы имеют режущие кромки для перекусывания проволоки. Комбинированные плоскогубцы, иногда называемые пассатижами, — это инструмент включающий плоскогубцы, имеющий режущие кромки для перекусывания проволоки и гвоздей, выемку с зубцами для захвата трубок, гаек и различных цилиндрических деталей. Это многофункциональный инструмент, с одной стороны способный помочь в различных ситуациях, с другой стороны специальные инструменты справляются с конкретными задачами лучше. Поэтому комбинированные плоскогубцы — инструмент для бытового набора инструментов, а не для профессионального.

Комбинированные плоскогубцы (Facom)

Круглогубцы

Отличие круглогубцев от плоскогубцев — круглое сечение сужающихся к концу губок (конусовидная форма губок). Круглогубцы предназначены для фигурного сгибания проволоки, конусная форма губок дает возможность делать изгиб с разным радиусом, они являются важным инструментом ювелиров. Круглогубцы могут иметь губки разных размеров, как по длине, так и по толщине, причем есть модели, у которых в одном инструменте губки разной формы, бывают круглогубцы с изогнутыми губками. Есть модели с насечками на губках и без насечек. Так же как и плоскогубцы, круглогубцы могут иметь режущие кромки для перекусывания проволоки.

Пассатижи

Если исходить от французского происхождения названия этого инструмента — pinces-a-tige, pince — зажим и tige — стержень, то пассатижи — это инструмент для захвата труб и других цилиндрических деталей. То есть главное в пассатижах, что определяет их название — это выемка с зубцами.

Старинные пассатижи с двумя зубчатыми выемками, для больших и маленьких диаметров

Современные пассатижи, вместо нескольких выемок, имеют переставной шарнир для труб разного размера.

Пассатижи с переставным шарниром (Task Force)

Судя по всему, пассатижи отличаются от сантехнических клещей меньшим размером, либо между ними можно смело ставить знак равенства.

То, что многие привыкли называть пассатижами, согласно ГОСТу 5547-93 — это комбинированные плоскогубцы. И получается, что с одной стороны этот инструмент можно определить как плоскогубцы имеющие пассатижи, а с другой стороны — пассатижи имеющие плоскогубцы.

Требования к качеству

Нужно внимательно осмотреть, как собран инструмент. Визуально оценить конструкцию можно, взглянув на сомкнутое положение губок: равные прямоугольники говорят о достойном качестве инструмента. Допустимый зазор — считаные десятые доли миллиметра. Это гарантирует полноценное использование приспособления. Многие производители экспериментируют с конструкцией подвижного соединения, чтобы облегчить работу и продлить эксплуатационный период.

Особенности металла

Срок службы и выполнение рабочих операций зависит от сырья, из которого изготовили пассатижи. Любой этап производства, и закалка, и качество стали должны соответствовать технологии. Твёрдость металла нужно подобрать, чтобы избежать поломок, деформаций и выкрашивания. Обычно это высокоуглеродистые сорта стали. Нормативный документ на пассатижи, ГОСТ 17438–72 «Пассатижи. Технические условия», даёт ответы на любой вопрос об этих устройствах.

Для продления срока службы шарнира точность его подгонки и физические свойства сопротивления износу имеет решающее значение.

Обработка поверхности

Работа с различным инструментом происходит при любой погоде и в разнообразных помещениях. В неблагоприятных условиях металлические предметы имеют привычку ржаветь. Для этого на поверхность металла различными способами наносят антикоррозионные покрытия:

1. Очень часто производители прибегают к воронению. Это пример простого способа избежать воздействия влаги. Раскалённую заготовку окунают в машинное масло и красят специальным лаком, однако, после такой операции изделие становится хрупким.
2. Обработка хромом придаёт нужные свойства, а кроме того, выглядит красиво: хромирование усиливает стальной блеск.
3. По возможности противостояния механическому воздействию оцинкованное изделие превосходит все предыдущие, но имеет заметно менее презентабельный вид.

Качества рукояток

Качественный результат труда в немалой степени зависит от комфортных условий при его выполнении. Удобная работа пассатижами максимально зависит от формы и материала их покрытия. Ручки таких приспособлений бывают следующих категорий:

1. Простые пластиковые насадки для неприхотливого пользователя по невысокой цене. Пластмасса должна быть довольно пластичной, чтобы обеспечить свободное сжатие.
2. Специальные эргономичные вставки из резины имеют инструменты для частого и долгого использования. Они удобно лежат в руке и не выскальзывают даже из вспотевших ладоней. Единственное требование — материал для накладок должен быть гипоаллергенным.
3. Диэлектрические ручки позволяют использовать пассатижи под напряжением в 220 вольт.

Пластмассовые элементы должны крепко держаться на металлической основе. Самой надёжной и не удорожающей стоимости изделия считается горячая посадка, когда на нагретые концы надевают пластмассовую изоляцию.

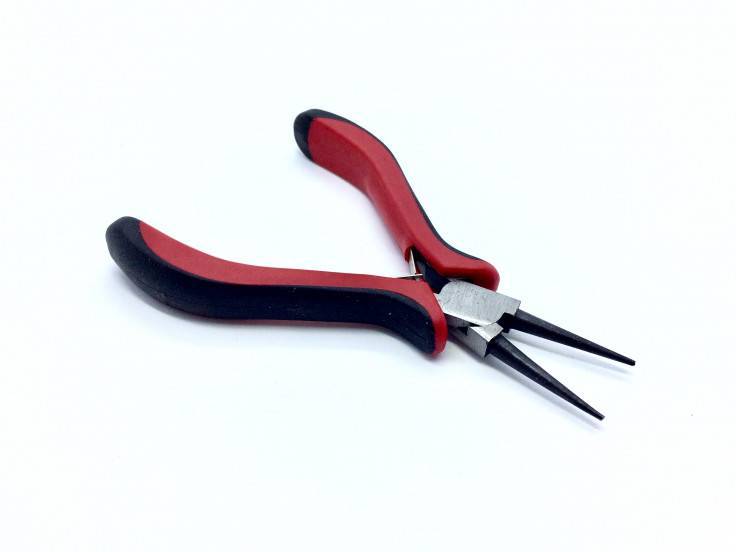

Описание круглогубцев

Главным отличием круглогубцев от тонкогубцев являются закругленные губки, отсюда и название

При изготовлении инструмента особое внимание уделяется плотности сжатия рабочей части

Круглогубцы используются как при слесарных работах, так в электротехнике. Слесарно-монтажные модели имеют слабую изоляцию, в отличие от электромонтажного инструмента, ручки которого изготавливаются из надежного диэлектрического материала. В свою очередь, губки имеют различие, как по длине, так и толщине.

Какие существуют виды?

В зависимости от конструкции инструмента различают:

• Цилиндрический. Имеют одинаковый диаметр;
• Конический. У основания диаметр сужается;
• Комбинированный. Одна поверхность конусообразная, а другая ровная.

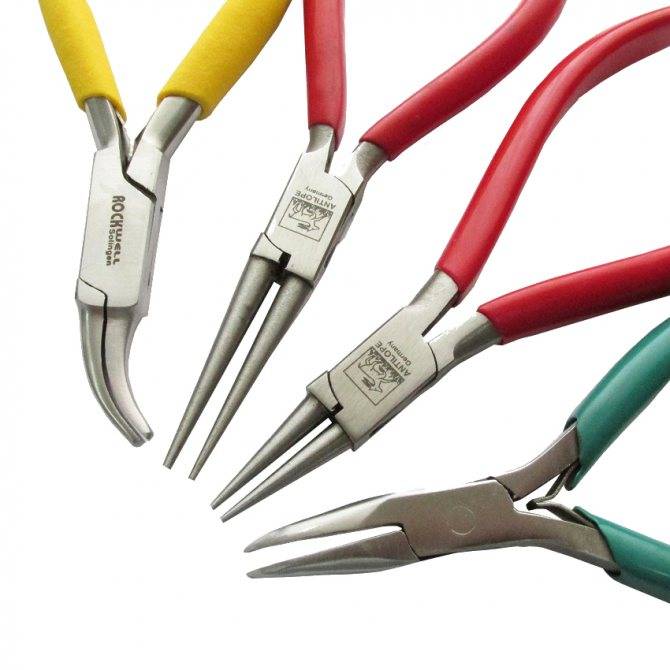

Ювелирные мастера часто используют круглогубцы с изогнутыми концами, это обеспечивает точную работу в труднодоступных местах.

Область применения

Как и длинногубцы, данный вид активно используется в различных отраслях. Изделие незаменимо при выполнении трудных работ с материалами, требующими максимальной аккуратности. Электромонтажники, благодаря наличию хорошей диэлектрической рукояти, могут выполнять различные операции безопасно для жизни.

Критерии выбора

Перед покупкой круглогубцев важно уделить внимание:

• Области применения;
• Отсутствию зазора;
• Наличие изоляции;
• Качеству металла;
• Удобной рукояти;
• Наличию или отсутствию насечки;
• Качественному шарнирному механизму.

Не следует брать слишком дорогие или наоборот очень дешевые модели. Первый вариант может не подойти обычному покупателю, а второй быстро сломается. Поэтому лучше всего найти средний вариант, который удовлетворит как стоимостью, так и качеством.

Краткое описание длинногубцев

В зависимости от проводимых работ рукоятки могут быть как металлическими, так и изготовленными из диэлектрического материала. Последнее широко используется радиомонтажниками. Ювелиры выбирают длинногубцы, имеющие металлическую рукоять без рифления на зажимных поверхностях, чтобы не испортить изделие.

Инструмент нашел широкую область применения практически во всех сферах жизнедеятельности человека, начиная с ремонта разнообразной техники и заканчивая строительством зданий. С помощью длинногубцев подготовка электропроводов для монтажа займет не более 5-10 секунд, а строители без опаски для пальцев смогут забивать гвозди в труднодоступных местах.

Виды длинногубцев

Существует два типа инструмента: с длинными прямыми губками и изогнутыми. Первый вариант широко используется в местах с ограниченным пространством, а второй позволяет проникать в места с изогнутой поверхностью.

Также, длинногубцы различаются по размерам, от 100 мм до 200 мм. От выбранного параметра будет зависеть аккуратность работы или насколько крупные детали можно будет удержать. Наибольшей популярностью пользуются модели от 130 до 160 мм. Для слесарных работ предпочтительнее выбирать крупный инструмент, а при работе с электрическими изделиями более мелкий.

Как правильно выбрать длинногубцы?

Чтобы не допустить элементарных ошибок при выборе инструмента, в первую очередь, необходимо знать, из какого материала выполнено изделие. Могут встречаться изделия, полностью изготовленные из инструментальной стали (чаще это бюджетные модели), а также могут быть изготовлены комбинированным методом (губки из хромованадиевой стали, а ручки из инструментальной). В профессиональной отрасли используются длинногубцы, сделанные из качественной легированной стали, покрытой антикоррозийным средством

Далее следует обратить внимание на рукоятку изделия. Бюджетные модели имеют пластиковую ручку или вовсе не имеют покрытия. Для выполнения электромонтажных работ изготавливают длинногубцы из резины с антистатической защитой

Для выполнения электромонтажных работ изготавливают длинногубцы из резины с антистатической защитой.

Лучшие комбинированные плоскогубцы (пассатижи)

Рейтинг:

Лучшие комбинированные плоскогубцы – это Knipex. Их изготовителем является немецкая фирма, производящая высококачественные ручные инструменты по стандартам VDE.

Пассатижи этой компании могут прокусывать твердую проволоку. Они самые дорогие, но при этом долговечные, эргономичные и высокопроизводительные.

Пассатижи для профессионалов под торговой маркой Bahco (Швеция) являются одними из лучших и производятся на заводах в западной Европе и США.

Продукция соответствует стандарту ISO. Все комбинированные изделия Bahco являются электроизолированными.

Инструменты под брендом IRWIN (США) являются также профессиональными и отличаются высоким качеством.

Электроизолированные комбинированные плоскогубцы этого производителя соответствуют стандартам VDE, но у них меньший срок службы, чем у вышеуказанных моделей.

Комбинированное изделие имеет резаки для проволоки посередине и по бокам (боковые прорези в районе шарнира). Кроме того, в пассатижах имеется выемка с зубцами для захвата округлых предметов небольшого диаметра.

Эта модель предназначена, в первую очередь, для захвата и манипуляций с проволокой и цилиндрическими предметами. Современные пассатижи могут быть снабжены возвратной пружиной или переставным шарниром для регулирования под трубы разных размеров.

Плюсы:

• многофункциональность,
• универсальность.

Минус: чаще всего бытовая направленность.

Семейные связи тонкогубцев

Наверняка, если вы хорошо знакомы с разнообразием инструментов слесарно-монтажного плана, то воскликнете: «Меня терзают смутные сомнения…», что-то эти тонконосые длинногубцы мне напоминают! И будете совершенно правы. Эти приспособления для работы монтёров и ювелиров относятся к многочисленному семейству шарнирно-губцевых инструментов. Шарнирные потому, что две части инструмента закрепляются при помощи шарнира, а губцевые из-за того, что эти две рабочие части и по виду, и по способу действия: смыкание и размыкание, уж больно напоминают губы живого существа.

Представителей этой группы в полном составе или отдельные модели вы точно найдете не только в рабочем чемоданчике уже упомянутых электромонтёра, ювелира или мастера по бижутерии, но и слесаря, ремонтника бытовой техники, врача-стоматолога, мастера, создающего шедевры декоративно-прикладного искусства, строителя-железнодорожника, список этот можно продолжать бесконечно долго. Ближе, чем круглогубцы и полукруглогубцы, у наших героев родственников нет. Они и внешне, и функционально очень похожи, более того применяют их представители одних и тех же специальностей.

И там, и там удлиненные и утонченные губки, единственно, что в одном случае они цилиндрической или конической формы, а в другом – в сечении представляют собой полуокружности или тонкие прямоугольники. Если сказать, что длинногубцы – это маленькие плоскогубцы, то это не будет таким уж большим преувеличением, хотя разница, безусловно, есть. В задачи обоих инструментов входит захватывание, скручивание, а то и перекусывание незначительных по толщине деталей. Отличия состоят в общих размерах – тонкогубцы изящней и миниатюрней.

Рядом в модельном ряду находится и пассатижи, имеющие по центру обеих рабочих частей специальные зубчатые выемки, которые предназначены для взаимодействия с гайками, болтами, трубами и прочими предметами с формой, приближенной к цилиндру. Для удобного применения в быту и небольшом инструментальном арсенале промышленность выпускает специальный инструмент, объединяющий цели и задачи плоскогубцев и пассатижей. Внешне присутствуют все признаки обоих устройств.

Если у длинногубцев наличие режущих кромок все же является вариативным, хоть и удобным признаком, то для их сотоварищей из шарнирно-губцевой группы, которые называются бокорезами, кусачками, это основное условие работы. Они существуют как раз для того, чтобы неустанно что-то откусывать и перекусывать: от тонких в сечении кабельных жил до толстой стальной проволоки. Кстати, исключительно резательная функция заложена изначально и в садовые ножницы, всевозможные секаторы и сучкорезы. Они тоже относятся к этой группе, а сфера их применения хорошо знакома всем дачникам-огородникам.

Строго говоря, всё шарнирно-губцевое семейство изначально произошло от достаточно древнего и чрезвычайно простого в устройстве инструмента, который называется клещами. Хватать – вот их предназначение, а поле применения различных вариаций шире не бывает: от инструментария стоматолога до укладывальщика шпал. Длинные ручки, короткие, скругленные и заостренные губки – общая яркая отличительная черта этого инструмента.

Что такое пассатижи?

Не допускайте появления коррозии на металле, всегда смазывайте рабочую поверхность. Это поможет увеличить срок службы пассатижей. Кроме того, существуют некоторые правила использования.

Следите за расстоянием между ручками, чтобы не защемить пальцы.
Пассатижи дают возможность захватывать плоские и цилиндрические детали.
Можно использовать для удерживания гаек

Затянутые гайки лучше не откручивать с помощью пассатижей.
Важно не толкать, а тянуть инструмент при работе.
Если нужно перекусить проволоку, то установите ее перпендикулярно режущей части.
При работе с электричеством держите инструмент за рукоятки из изоляционного материала.

Как пользоваться круглогубцами?

Если вы приобрели для работы соответствующий инструмент, то можно смело приступать к труду. Однако при любой ситуации следует помнить о технике безопасности. Так, даже если вы занимаетесь электромонтажным делом не первый день, это все равно не означает, что вы можете хвататься за оголенный провод голыми руками.

Перед тем, как пользоваться круглогубцами, другим инструментом, и вообще приступить к любым работам, напряжение нужно отключить! Напомним, что ручки круглогубцев и не только их должны быть покрыты специальным изоляционным материалом, если этого нет, то обмотайте их хотя бы несколькими слоями изоленты. Не лишним будет напомнить и о том, что руки должны быть сверху ручек инструмента, иначе у вас есть шанс прищемить палец самому себе.

Как говорят специалисты, удобней всего работать с парным инструментом: ту часть электропровода, кабеля, проволоки, которая останется ровной, держать, например, плоскогубцами или пассатижами, а ту, что нужно закруглить, изогнуть – круглогубцами соответствующей конфигурации. Но не исключено, что вы к этому не привыкли, и самый удобный парный инструмент для вас – это ваши руки. А потому хочется напомнить о том, что залог успешности любых работ, это забота и аккуратное отношение к инструменту, и к этому в том числе.

1. 5
2. 4
3. 3
4. 2
5. 1

Плоскогубцы или пассатижи

Несмотря на внешнюю схожесть пассатижей и плоскогубцев, у них есть функциональные и конструкционные различия. Вначале мастера стали применять плоскогубцы.

Это изделие с металлическими зажимаит продолговатой формы, на которых внутри расположены мелкие выемки. Они идеально удерживают небольшие детали, провода, крепеж, облегчают операции сгибания проводов, пластин из металлов. Ровная поверхность губок позволяет захватывать и удерживать всю площадь заготовки, не причиняя вреда материалу детали.

Трансформация старинных плоскогубцев привела к появлению пассатижей, где появились:

• выемки различного диаметра с нанесенным рифлением между металлическими губками, позволяющими крепко удерживать шарообразные предметы,
• режущие выемки изнутри губок для перекусывания кабеля, тонкой проволоки,
• режущие выемки снаружи перекусывания толстых проводов и даже сетки рабицы.

Такие модели инструментов представляют гибрид кусачек с плоскогубцами. Благодаря возможности выполнять функции разных инструментов, пассатижи покупают чаще. Тем не менее, плоскогубцы незаменимы при точных работах, использовании на ограниченном пространстве.

Что такое шарнирно-губцевый инструмент?

Для полного понимания разницы между пассатижами и плоскогубцами следует разобраться с тем, что представляет собой шарнирно-губцевый инструмент в целом. К данной группе инструментария относится множество разнообразных полезных устройств, облегчающих работу мастера. Шарнирно-губцевым инструментом можно назвать:

1. Клещи;
2. Кусачки;
3. Круглогубцы;
4. Пассатижи;
5. Плоскогубцы.

Это основные категории и в каждой из них существуют отдельные разновидности устройств, которые будут отличаться друг от друга величиной рабочих поверхностей — «губок», формой и функциональным назначением. К примеру, круглогубцы удобнее всего применять при работе с проводами и кабелями, а кусачки незаменимы в работе по починке и настройке электроаппаратуры.

Круглогубцы удобнее всего применять при работе с проводами и кабелями

Следует понимать, что взаимозаменяемыми перечисленные инструменты могут быть, но это неудобно и более того – применяя устройство не по назначению, его можно повредить или и вовсе сломать

Поэтому так важно уяснить разницу между плоскогубцами и пассатижами, и знать — в каких работах используется определенный вид инструмента
