Бензопилы штиль для продольного пиления

Приспособление для продольной распиловки

Иногда во время строительства или ремонта деревянных сооружений требуется распиловка древесины. Приобрести такое оборудование для домашних работ дорого, поэтому его можно собрать самостоятельно. Приспособление для продольной распилки бревен бензопилой поможет заготовить большое количество досок и пиломатериалов.

Прежде чем приступить к сборке инструмента, нужно подготовить чертежи и внимательно изучить их. Вся конструкция состоит из простой рамки и направляющей. Чтобы распил получался ровным, направляющую фиксируют с обеих сторон основания. Процесс изготовления:

Из квадратной трубы изготавливают каркас. Поперечное сечение — 20×20 мм. Можно воспользоваться простой детской партой. Размер зажимной части должен быть от 50 до 60 см. Ее располагают так, чтобы торец каждой детали сформировал основу для следующего механического узла (поперечины). Чтобы поперечина надежно держалась, ее приваривают к конструкции. Для установки болтовых стяжек в поперечине проделывают отверстия электродрелью. Для крепления шины в центральной точке поперечины оставляют маленький выступ. Подобные крепления устанавливают в верхней части конструкции. При этом ширина болтовых фиксаторов должна быть больше, чем высота шины. Опорную раму (шириной на 10 см меньше длины) делают прямоугольной формы. С двух сторон проделывают отверстия для гаек, перпендикулярно прикрепляют 2 детали по 10 см. Сварочным аппаратом гайки приваривают к опорной раме. Чтобы облегчить продольное пиление бревна бензопилой, конструкцию оснащают ручками. Для этого к ней приваривают предварительно согнутую металлическую деталь. Затем все готовые части конструкции собирают вместе. Для этого в паховые детали вставляют зажимы и шину бензопилы. Какой ширины получатся заготовки, зависит от промежутка, находящегося между боковиной рамы и шиной

Поэтому шину бензопилы важно закреплять правильно. Чтобы увеличить скорость и качество пиления, на бензопилу для продольного пиления устанавливают цепь для продольной резки изделий

Чтобы увеличить скорость и качество пиления, на бензопилу для продольного пиления устанавливают цепь для продольной резки изделий.

Преимущества использования съемных насадок для бензопилы

Сменные насадки, в отличие от целого набора инструментов различного назначения, занимают минимум места, поэтому для их хранения не придется отводить специальное помещение. При наличии соответствующих навыков замена стандартной пильной шины на любое съемное приспособление осуществляется всего за несколько минут.

Насадки занимают мало места, а также легко и быстро меняются.

Покупка насадок экономически выгоднее, чем приобретение целого набора инструментов. Съемные приспособления позволяют избавиться от необходимости применения дополнительного оборудования. Если речь заходит о покупке болгарки, цена насадки на бензопилу «Штиль» будет в 2-3 раза ниже. Причем фирменные модели практически ни в чем не уступают узкоспециализированному инструменту с аналогичной функцией.

Использование насадок позволяет гораздо раньше окупить затраты на приобретение бензопилы. Если раньше этот инструмент применялся исключительно для нарезки древесины, то сегодня, благодаря съемным приспособлениям, с его помощью можно успешно решать многие строительные, бытовые и хозяйственные задачи.

В пилах установлен очень мощный бензиновый двигатель, который более эффективен, чем электромоторы узкоспециализированных инструментов. Также отсутствует привязка к розетке, благодаря чему этот агрегат мобилен и может использоваться в полевых условиях.

При наличии необходимых навыков и знаний можно самостоятельно изготовить съемные приспособления. Для создания насадок на бензопилу своими руками потребуются наждачная бумага, сварочный аппарат и запчасти от старых инструментов, например, шкив, ремни, цепи, вал и т. п. В сети можно найти множество рекомендаций и пошаговых технологий по изготовлению таких комплектующих.

Благодаря насадкам можно сэкономить на покупке дорогого оборудования.

Шаблон заточки цепной пилы

Для существенного упрощения процедуры рекомендуется приобрести специальный шаблон, за счет которого существенно упрощается процедура установки требуемого угла. Подобный инструмент позволяет проверять показатель задних углов конической и верхней лопатки, а также переднего края режущей кромки.

Специалисты указывают на то, что наиболее важно использовать шаблон для контроля заднего угла. Это связано со сложностью изменения этого показателя, при этом он должен выдерживаться в строгом диапазоне

Слишком высокая твердости материала определяет необходимость уменьшения подобного показателя. Специалисты указывают на то, что оптимальное значение варьирует в пределе от 10 до 12°.

Как сделать пилораму из бензопилы своими руками

С началом ремонта жилья или строительства подсобных помещений у владельца возникает необходимость покупки главного стройматериала – ровных и гладких досок. Однако приобретение древесины почти всегда связано с затратами на погрузку, доставку и разгрузку. Чтобы избежать их, любой желающий владелец бензопилы может собрать самодельную пилораму. Это простое приспособление поможет регулярно получать практически неограниченное количество досок разных форм и размеров, а их качество практически ничем не будет уступать древесине, подготовленной в фабричных условиях.

Преимущества и недостатки самостоятельного изготовления

Собственноручно собранная пилорама для активной заготовки древесины изначально обладает несколькими достаточно важными преимуществами, которые выгодно выделяют ее на фоне заводских аналогов.

К плюсам самоделки относятся:

• небольшие физические габариты и сравнительно скромный вес – это позволяет двум взрослым мужчинам быстро перенести конструкцию с одного участка на другой;
• производительность – по этому параметру самодельные пилорамы из бензопилы практически ничем не уступают более крупному фирменному оборудованию;
• невысокий расход топливной смеси – во время непосредственной эксплуатации заводские пилорамы нуждаются в сравнительно больших объемах горючего. По сравнению с ними самоделка потребляет в 2–2,5 раза меньше топлива, демонстрируя довольно высокую скорость заготовки досок;
• эффективность при роспуске бревен из любой древесины – при сравнительно небольших физических размерах мини-пилорама успешно справляется с роспуском наиболее твердых бревен, включая старые стволы дуба, ясеня, вяза и крупной акации.

Недостатки собственноручного изготовления пилорамы связаны с необходимостью оператора обладать навыками в эксплуатации дрели, болгарки и оборудования для сварочных работ. Не лишним будет и умение правильно пользоваться токарным станком – возможность самостоятельно выточить металлические детали позволит укомплектовать пилораму качественными и долговечными комплектующими.

Как подготовиться к сборке пилорамы?

В первую очередь, конструктор самоделки обязан досконально изучить чертежи . Они не только помогут сориентироваться в процессе изготовления, но и подскажут размеры любой из используемых деталей.

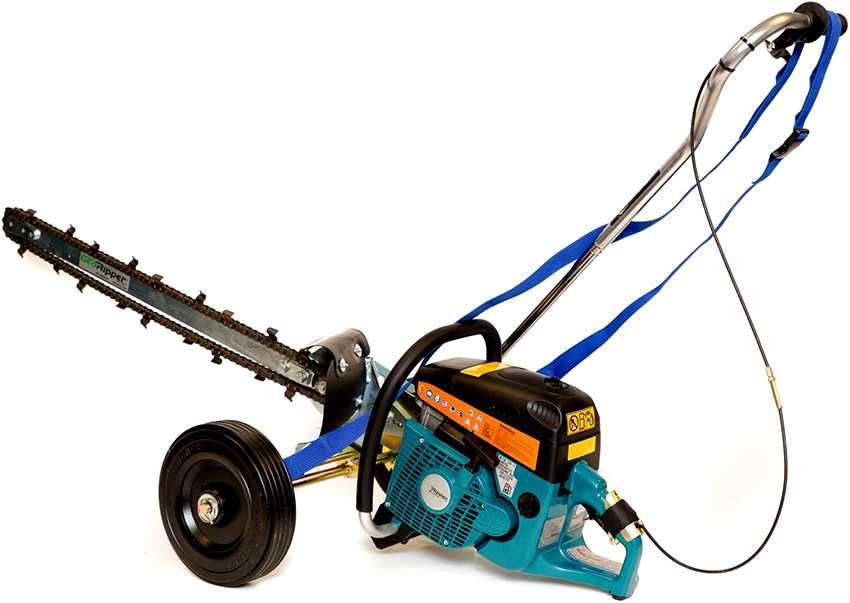

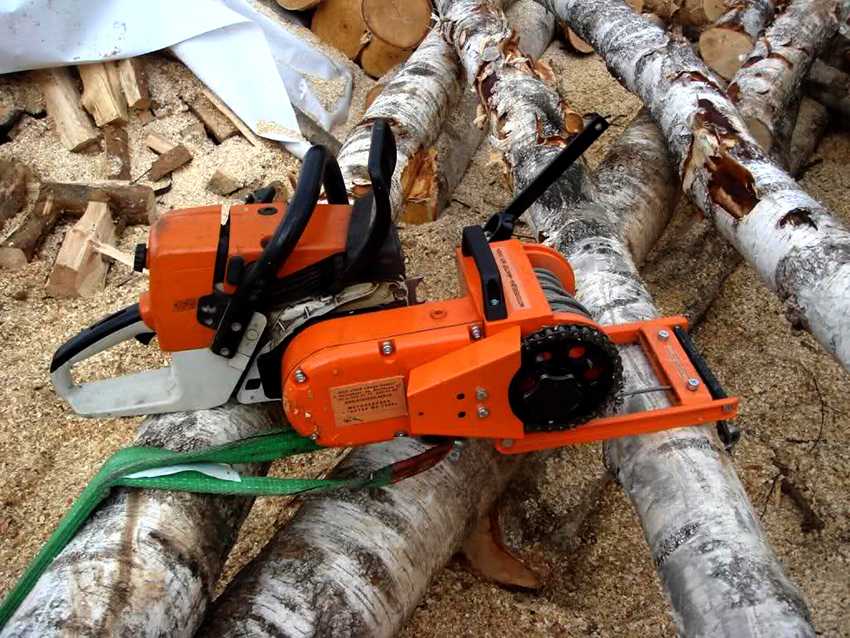

Для чего на бензопилы выпускаются разные насадки

Бензопилы являются одними из самых распространенных моторизированных инструментов, которые имеются практически у каждого домашнего мастера, проживающего в частном доме. Такие устройства оснащаются высокомощными приводными агрегатами, способные развивать скорость на валу до 12000 оборотов в минуту. Это колоссальные показатели, благодаря которым бензопилы справляются с пилением толстых и прочных стволов древесины.

Однако у большинства владельцев, такие инструменты используются лишь несколько раз в году (преимущественно осенью и весной), когда осуществляется заготовка дров или обрезка фруктовых деревьев. Все остальное время бензопилы пролеживают в гараже без дела. Хотя они могут применяться круглый год, для чего необходимо лишь установить вместо шины с цепью соответствующие насадки. Применение таковых приспособлений обусловлено рядом следующих факторов:

1. Большая мощность агрегата, что позволяет выполнять очень тяжелые работы.
2. Удобство применения — установка соответствующих насадок осуществляется очень быстро и легко, после чего инструмент готов к работе.
3. Автономность функционирования — любые виды электроинструментов хороши в домашних условиях, но в полевых они бесполезны, если отсутствует источник электроэнергии. Бензопила с соответствующими насадками может эксплуатироваться в полевых условиях, выполняя определенные задачи.

Чтобы расширить функционал бензопилы, не нужно ничего изобретать. Готовые насадки под бензопилы выпускают разные производители, и чтобы воспользоваться ими, нужно лишь выбрать подходящий вариант, и установить его на инструмент. Для этого следует первоначально ознакомиться с разновидностями выпускаемых приспособлений, а также особенностями их правильного применения.

Важно! При установке насадок не следует сливать масло из бака для смазки цепи. Такой способ избежать бессмысленного расхода смазочного вещества приведет к быстрому износу маслонасоса, который не предназначен для работы на холостом ходу. Вопреки всем рекомендациям, не допускайте работы маслонасоса вхолостую

Вопреки всем рекомендациям, не допускайте работы маслонасоса вхолостую.

Механизированная заточка на машине

Довольно большое распространение получили специальные инструменты, которые могут применяться для упрощения процедуры. Подобные машины оснащаются специальным электрическим приводом и шлифовальными кругами с повышенной износоустойчивостью.

Для применения в домашних условиях подходит инструмент небольших размеров. Такие устройства могут питаться от сети 220 В, и при этом показатель электропотребления составляет 100 Вт. Установка цепи довольно проста, процедура заточки может проводится даже без наличия специальной подготовки.

При выборе машины уделяется внимание нижеприведенным моментам:

1. Регулировка угла заточки в определенном требуемом диапазоне.
2. Возможность обработки цепи с различным шагом и толщиной режущей кромки.
3. Особенности процедуры смены шлифовальных дисков.
4. Контроль значения ширины реза.
5. Мощность установленного электрического двигателя и показатель энергопотребления.

Кроме этого, рекомендуется уделять популярности бренда, так как от этого зависит срок службы и многие другие моменты.

В заключение отметим, что допущенные ошибки на момент заточки могут стать причиной повышенного износа цепи. Именно поэтому при частом использовании инструмента и отсутствии требующей машины для заточки рекомендуется доверить работу профессионалам, которые предоставляют соответствующие услуги.

Последовательность звеньев

В хоть какой стандартной цепи высочайшего свойства все режущие звенья владеют 2-мя хвостиками. Обычно режущие зубья делаются из прочных материалов и почти во всем определяют общую цена. Невзирая на высшую цена, избрать цепь лучше, исходя из ее свойства. В то же время следует разглядеть варианты, удешевляющие инструмент, в особенности если бензопила употребляется изредка.

С целью удешевления цепей они могут быть выполнены с пропуском либо полупропуском режущих звеньев. При полупропуске дополнительные соединительные звенья инсталлируются в каждой 2-ой паре режущих зубьев. При пропуске дополнительные звенья инсталлируются после каждого режущего зуба. В стандартной цепи количество режущих зубов составляет 50% от всех хвостиков, в полупропуске — 40% и при пропуске — 37,5%. Естественно, что нагрузка на режущие зубья растет, и они намного резвее выходят из строя.

Как правильно работать с самодельным приспособлением

Правила ТБ при работе на таких устройствах те же, что и для любых деревообрабатывающих станков. Оператору и посторонним нельзя приближаться к режущему полотну. Нежелательно работать уставшим, со сниженной реакцией. Следует руководствоваться здравым смыслом. Одежда должна быть застегнутой и подтянутой, без размашистых пол, которые могут попасть в цепь.

При широком разбросе опилок следует одеть защитные очки. При длительной работе для защиты от шума желательно одеть наушники.

Технические особенности:

• Нельзя давить на режущий узел. Пила продвигается по мере выборки опилок из пропила, без усилий.
• Нельзя использовать цепи с затупленными зубьями, шины со стертыми пазами.

Шаблон для заточки цепи бензопилы

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).

Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°

Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи

Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.

Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке

В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба

Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.

Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.

Рисунок 5 – Комплект заточного инструмента и приспособлений

Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник периодически проворачивают вдоль своей оси.

Механизированная заточка на станке Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Такие станки имеют электропривод, и оснащаются специальными заточными кругами. Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей

Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь

Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики: Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи; Возможностью регулирования угла заточки, в пределах, указанных ранее; Наличие сменных шлифовальных дисков; Постоянным значением ширины реза. Конструкция станка проста, и включает в себя приводной электродвигатель, вал с посадочным местом для заточного диска, ручку с органами управления, приспособление для закрепления станка на цепь. Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом

Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом

Современные модели заточных станков снабжаются дифференцированным зажимом, которые предусматривает самоцентрирование изделия на станке. Для удобства проведения работ на корпусе зажима имеется измерительная шкала. Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку. Безопасность проведения работ обеспечивается откидным предохранительным щитком.

Мощность бензопилы в зависимости от шага цепи

Как выше уже было сказано, чем больше шаг цепи, тем больше должна быть мощность двигателя бензопилы. А какие это конкретно цифры? Давайте рассмотрим.

• 3/8″P — от 1,6 л.с. (1,2 кВт);
• 0,325” — от 1,8 л.с. (1,47 кВт);
• 3/8” — от 3 л.с. (2,21 кВт);
• 0,404” — от 4,5 л.с. (3,31 кВт).

Соблюдение этих параметров позволит поддерживать пиле необходимую скорость вращения цепи, в результате чего мотор не будет чувствовать перегрузки и соответственно не будет греться. Также вы избежите излишнего расхода топлива, а также такого явления, как заклинивания цепи в древесине.

Если же поставить цепь с небольшим шагом на слишком мощную бензопилу, то это приведет к неоправданно большому расходу бензина. Но если менее мощного аппарата нет, а нужна при этом бОльшая точность распила, то ничего страшного не будет, если воспользоваться цепью с меньшим шагом.

Однако вышеуказанные мощностные характеристики подходят, если бензопилу предполагается использовать не постоянно, а лишь эпизодически. Для постоянной же профессиональной деятельности необходимо будет соблюсти уже такие условия:

• 0,325” — от 2,5 л.с (1,84 кВт);
• 3/8” — от 4 л.с. (2,94 кВт);
• 0,404” — от 6 л.с. (4,41 кВт)

Шаг 3/8″P не указан, так как для профессиональной деятельности не используется.

Соблюдение таких соотношений позволит бензопиле прослужить как можно дольше.

Применение

С помощью цепной каретки, входящей в состав мини-пилорамы, можно резать все виды древесины — от твёрдого дуба до сучковатой сосны. Точность установки параметров пиления задаётся оператором, а практически все модели цепных пил обеспечивают получение гладкой поверхности, которую в дальнейшем легко обрабатывать. Удаление опилок, которые образуются в процессе распиловки древесины, производится цепью пилы, а по окончании процесса доски могут быть окончательно очищены от отходов. Настройка каретки производится на расстояние 2 метра между брёвнами (для более длинных брёвен) или на 1 метр для более коротких фрагментов древесины, что подойдёт для разрезания фруктовых деревьев.

Цепные мини-лесопилка с каретками модели F2 производятся ​​из прочного алюминиевого сплава, которые имеет защитное покрытие. Предельная масса лесоматериала, который может обрабатываться с применением этих кареток, составляет 1000 кг., при наибольшей длине обрабатываемого бревна 3800 мм. При необходимости работ с брёвнами большой длины рама может наращиваться однотипными фрагментами, которые доступны по дополнительному заказу. Также на раме или рядом с ней могут устанавливаться несколько подъёмников для брёвен, что позволяет обрабатывать длинные брёвна с высокой производительностью, и при сохранении всех параметров точности.

Напильник для цепи

Нужно понимать, что обычным круглым, а тем более плоским или треугольным напильником заточить цепь не получится, поскольку напильник для цепи должен иметь свои параметры. Хотя тут стоит сделать замечание- сточить ограничитель глубины можно и простым плоским напильником.

Параметры напильника для заточки цепи

Самым важным параметром напильника для заточки цепи является его диаметр. Важен он потому, что в зависимости от шага цепи применяется напильник определенного диаметра. Ниже привожу таблицу, в которой указано какой напильник подходит для цепи с тем или иным шагом.

Шаг цепи (мм)	Толщина звена (мм)	Диаметр напильника (мм)	Угол заточки (градусы)	Градус наклона режущего зуба
1/4″(6.35мм)	1,1-1,3	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,1	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,3	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,3 (для продольного пиления)	4	10	0,65 мм
0.325″ (8,25 мм)	1,3	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,5	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,6	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,3-1,6 (для продольного пиления)	4,8	10	0,75 мм
3/8″ (9.3 мм)	1,3	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,5	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,6	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,3-1,6 (для продольного пиления)	5,5	10	0,75 мм
0.404″ (10,26 мм)	1,6	5,5	30	0,75 мм
0.404″ (10,26 мм)	1,6 1,3-1,6 (для продольного пиления)	5,5	10	0,75 мм

Кроме того, необходимо учитывать, что большинство напильников продается без ручки. Ее стоит приобрести отдельно. Это разумеется не касается наборов напильников, в которых большей частью напильники ручками укомплектованы.

Вспомогательные устройства для заточки цепи

Вне всякого сомнения, опытный пользователь бензопил сможет заточить цепь без различных вспомогательных устройств и приспособлений, что называется «на глазок». Но для этого необходимо иметь опыт, который нужно вначале получить. А это гораздо удобнее делать с помощью различных приспособлений, которые позволят провести заточку цепи правильно. Давайте рассмотрим самые популярные из них.

Контрольный калибр

Данное приспособление позволяет:

• Контролировать расстояние до ограничителя глубины
• Проверять угол заточки режущих зубьев цепи
• Очищать канавку и измерять ее глубину
• Определять передний угол зуба

То есть с помощью контрольного калибра вы сможете, после того как провели предварительную заточку определить верно ли это сделано. Нелишним будет провести измерение и до начала заточки цепи. Производство Stihl.

Зажимная державка

Это простое приспособление позволяет проводить заточку цепи на необходимой высоте и под нужный углом. Она плотно прилегает к зубу и ограничивает глубину ведения напильника. А благодаря нанесенным рискам, вы сможете контролировать и необходимый угол. Необходимо выбирать державку исходя из шага затачиваемой цепи.

Комбинированный шаблон

В отличии от комбинированного калибра, производимого Штилем, шаблон от Husqvarna позволяет не только замерять, но и непосредственно проводить заточку. Шаблоны тоже необходимо подбирать по шагу цепи.

Направляющая для державок

Несмотря на нанесенные на державку риски, порой точно выдержать угол бывает непросто, особенно неопытному пользователю. Поэтому Stihl предлагает специальную направляющую FF1, которая на пильную шину и позволяет точно выдержать необходимый угол заточки.

Шаблон для заточки

Кроме комбинированных шаблонов, Хускварна производит и шаблоны обычные, которые позволяют соблюдать правильный угол при заточке зубьев цепей бензопил.

Зажимная державка 2 в 1

При правильной заточке цепи необходимо выполнять две операции: заточку режущих зубьев и заточку ограничителя глубины. Stihl предлагает универсальное решение- зажимную державку для двух напильников, которыми одновременно вы выполняете обе операции.

Заточное роликовое устройство Stihl FG4

Это заточное устройство устанавливается на шину, точно выдерживая необходимый угол, а так же позволяет проверять и править ограничители глубины реза на цепи.

Приспособление для заточки цепи Stihl FG 2

При использовании данного приспособления цепь с бензопилы необходимо снять. Это одно из самых точных устройств, при помощи которых можно наточить пильную цепь для бензиновой пилы.

В полевых условиях струбцина позволяет четко зафиксировать шину для точной заточки.

Наборы напильников

Наборы напильников, в зависимости от производителя могут содержать в себе следующие приспособления:

• Напильник(-и) круглый различного диаметра
• Напильник плоский
• Шаблоны
• Державки
• Контрольный калибр

Наборы Stihl

Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4 мм; Напильник плоский; Калибр
