Бензопила Партнер 351: характеристики, регулировка карбюратора

Замена поршневой группы

При необходимости замены цилиндра и поршня бензопилы Партнер 350 её необходимо разобрать по алгоритму, описанному выше. Поршень закреплен в верхней точке шатуна коленчатого вала при помощи поршневого пальца. Между пальцем и шатуном установлен сепаратор с роликовыми подшипниками.

Для замены поршня и цилиндра, необходимо вынуть поршень из цилиндра и снять его с коленчатого вала, для этого с одной стороны поршня при помощи кусачек и небольшой отвертки, вынимается стопор поршневого пальца.

Затем с противоположной стороны его выдавливают при помощи отвертки небольшого размера. Если палец выходит туго, его можно потихоньку выбить при помощи молотка и выколотки, подходящей по размеру, но меньшей, чем диаметр посадочного отверстия пальца поршня.

Для проверки правильности установки необходимо взять коленчатый вал с установленным на него поршнем таким образом, чтобы вал, на который устанавливается маховик был в левой руке, при этом стрелка должна смотреть от вас.

После того как новый поршень смонтирован на коленчатый вал, на него устанавливается кольцо, после чего поршень вставляется в цилиндр, при этом детали должны быть смазаны моторным маслом, что позволит не сломать кольцо и облегчить процесс. Далее, устанавливается картер.

Мастера сервисных центров использую алгоритм замены поршневой группы, который позволяет провести работу без полной разборки бензопилы Партнер 350. Как происходит такая замена можно посмотреть на видео.

Бензопилы Партнер 351 – регулировка карбюратора

Прежде, чем начать настройку карбюратора пилы Партнер своими руками, потребуется очистить все механизмы инструмента от грязи и нагара. Лучше всего для этого подойдет компрессор с продувочным пистолетом или баллон сжатого воздуха.

Бензопила Партнер 351 оснащена тремя регулировочными болтами, расположенными под отверстиями в верхней левой части корпуса. Если настройка карбюратора модели проводиться впервые, то крышку лучше снять. Если у владельца инструмента уже есть опыт в самостоятельной регулировке узла, то штатную крышку корпуса можно оставить на месте.

Левый болт отвечает за регулировку количества подаваемого в карбюратор горючего. Правый болт, соответственно, настраивает качество воздушно-топливной смеси. Для удобства при регулировке производитель обозначает регулировочные болты латинскими буквами H и L, где буквой L маркируется болт количества, а буквой H – болт качества. Третий базовый регулировочный болт предназначен для регулировки положения заслонки дросселя при работе мотора на холостых оборотах.

Если по каким-то причинам на крышке корпуса пилы Партнер 351 отсутствуют маркировки, то нужно самостоятельно определить, какой из болтов отвечает за положение дросселя. Для этого потребуется снять крышку и рассмотреть болты. Тот, на котором установлена пружинка, и будет болтом, отвечающим за настройку положения заслонки.

Перед настройкой карбюратора все регулировочные болты нужно установить в до конца закрученное положение. После этого их потребуется ослабить ровно на пятую часть от полного оборота. Последующая настройка карбюратора Партнер 351 выполняется в таком порядке:

Сначала нужно завести мотор пилы и дать ему несколько минут поработать на холостых оборотах. За это время двигатель должен прогреться;
После нагрева цилиндра потребуется повернуть болт с маркировкой L по ходу стрелки часов. Как только мотор начнет работать на максимальных оборотах, болт нужно повернуть на 1/4 в противоположном направлении. В этом положения винта L бензопила должна стабильно работать на холостых оборотах. Если двигатель работает с перебоями, то его работу можно откорректировать путем поворачивания болта T в разных направлениях;
Затем нужно начать поворачивать винт H до набора мотором пилы максимальных оборотов. Как только они будут достигнуты, болт потребуется повернуть на 1/4 оборота в обратном направлении;
Если при работе мотора на максимальных оборотах цепь бензопилы Партнер 351 начала вращаться на шине, то ее движение нужно остановить путем поворачивания винта T.

Чтобы более точно настроить максимальные обороты мотора пилы, лучше всего использовать при настройке карбюратора тахометр. Без него определить работу двигателя можно только на слух.

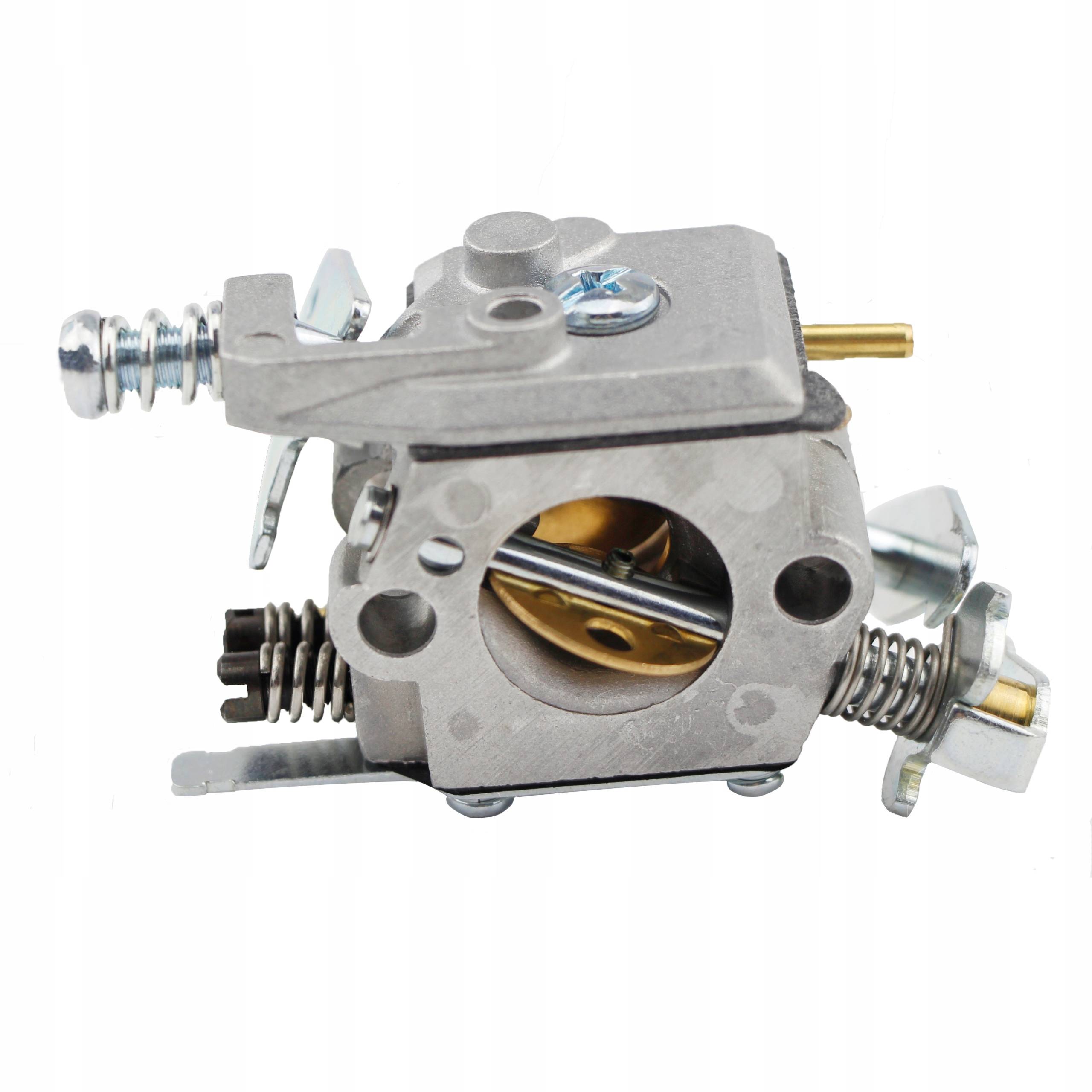

Ремонт карбюратора бензопилы Partner 351 (основные неисправности, их устранение)

Даже очень тщательная и правильная регулировка карбюратора может не решить некоторые его неисправности и проблемы, вызванные ими при работе бензопилы Partner 351. Если вы не можете восстановить нормальную работу блока питания, его необходимо разобрать, разобрать и отремонтировать.

В некоторых случаях отказы карбюратора связаны с засорением форсунок, топливных и воздушных фильтров и, как следствие, нехваткой топлива. Основными симптомами этой проблемы являются потеря мощности и нестабильная работа двигателя. Причиной может быть пыль, мелкий мусор и даже капли воды, а замерзшая вода в карбюраторе полностью блокирует каналы подачи топлива.

При наличии компрессора все каналы карбюратора продуваются сжатым воздухом, а если процедура не помогает, их промывают в ультразвуковой ванне (подходит для ювелирных изделий или для мытья оптики) специальной карбюраторной жидкостью. Использование металлических игл, проволоки, валяния или «рыхлой» ткани запрещено во время процесса очистки.

Нередко бывает, что бензопила становится нестабильной из-за утечки в уплотнении, которая образуется из-за разрыва между карбюратором и двигателем бензопилы (на фото ниже). Единственный способ решить проблему. заменить ее работающей.

Переходник между двигателем и карбюратором бензопилой Partner 351

Почему заправляется карбюратор: причины и способы устранения

В подавляющем большинстве случаев причиной перелива топлива является шероховатая или изношенная мембрана, которая давит на балку, соединенную с иглой. Но проблема может быть в повреждении иглы, клапанов и рычагов, участвующих в работе устройства. В этих случаях требуется полный анализ карбюратора, чтобы определить причину неисправности, а затем заменить неиспользуемые расходные материалы.

Ремонтный комплект карбюратора для бензопилы Partner 351, который включает в себя все необходимые запасные части и расходные материалы, полезен для устранения проблем при переливании топлива.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

забитый воздушный фильтр,
забитые нагаром выхлопные окна и глушитель,
плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» – нормальные показатели.
Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

Двигатель заводят и прогревают в течении 5-7 мин.
Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Достоинства и недостатки

Главная задача двигателей мотоинструментов, в частности, бензопил, – стабильная и уверенная работа в любом положении по отношению к силе тяжести. Эта особенность, обеспечиваемая мембранным карбюратором с встроенным насосом, наряду с его конструктивной простотой, является существенным достоинством узла питания ДВС Партнер 351.

К недостаткам карбюратора можно отнести относительную сложность регулировки, неширокий диапазон количества смеси на выходе и медленные переходы между установившимися режимами. Кроме того, он чувствителен к ускорениям, направленным перпендикулярно мембранам.

Partner 351 – технические характеристики

Бензопила Partner 351 – одно из лучших устройств, характеризующихся небольшим весом и высокой производительностью. Также найдется немного товаров представленной категории, которые смогут составить этой бензопиле конкуренцию по мощности двигателя.

Название характеристики Партнер 351	Показатель
Шина	35 сантиметров
Свеча зажигания	Bosch WSR 6F
Топливный бак	380 мл
Масляный бачок	200 мл
Цепь	56 звеньев
Шаг цепи	1 сантиметр
Мотор	мощность 1400 Ватт
Уровень издаваемого шума	более 100 дБ
Дополнительные возможности	установка шины размером 41 сантиметр

Эксплуатационные особенности:

Расход топлива минимален благодаря установленному воздушному фильтру, который функционирует на системе ССS.
Моторесурс Partner 351 повышен с помощью двойной системы воздушной очистки. Работа цепи совершается на максимально возможных высоких оборотах.
Бензопила Партнер рассчитана на долгое беспрерывное использование.
В устройстве предусмотрена система гашения вибрационных потоков.
Безопасность работы с инструментом Партнер 351 гарантирует моментальное срабатывание цепного тормоза.

Сравнение бензопил легкого класса STIHL MS-180, Husqvarna-137 и Partner-351

Показатели садового инструмента включают:

мощность штатного бензомотора – 1,9 л. с./1,4 кВт;
скорость вращения коленчатого вала на холостых/максимальных оборотах – 3000/12000 об/мин;
возможная длина используемой для работы шины – 35–40 см;
количество звеньев цепи – 56;
звуковое давление на оператора – 98 дБ.

Одно из главных преимуществ фирменной модели Partner 351 заключается в ее сравнительно небольшом весе. При полностью заправленных топливном и масляном резервуарах, а также с установленной пильной гарнитурой этот параметр составляет 4,7 кг.

В сегменте непрофессиональных бензопил Партнер 351 (Partner 351) занимает достойное место. Легкая, производительная и надежная, пила позволяет выполнять широкий круг задач по распиловке древесины на бытовом уровне.

Бензопила Партнер 351 — это устройство, предназначенное для заготовки дров и валки небольших деревьев.

Среди востребованных у отечественных покупателей моделей бренда лидирующие позиции занимает бензопила Партнер 350 s.

Бытовая модель широко применяется в частном хозяйстве, на дачах и садовых участках, в столярных мастерских для выполнения следующих задач:

обрезка сучьев и веток;
уход за деревьями и их кронирование;
валка деревьев небольшого диаметра;
очистка территории от нежелательной поросли;
распиловка стволов, веток, досок, брусьев;
заготовка дров на зиму.

Бензопила Partner 350 может использоваться и для частного строительства (при возведении срубов, бань, альтанок, беседок, деревянных домиков).

Тип конструкции	Ручной
Мощность инструмента	1,8 лошадиных сил
Шаг цепного устройства	3,8 дюйма
Длина шины	35 см
Скорость вращения механизмов	10 000 оборотов в минуту
Рабочий объем двигателя	34 см³
Объем бака для топливной жидкости	0,4 л
Объем бака для масляной жидкости	0,2 л
Тормоз цепи	Есть
Режим автоматической смазки цепного механизма	Есть
Толщина цепи	1,3 мм
Количество звеньевых элементов	56
Уровень шума	106 дБ
Опция работы одной рукой	Есть
Обороты на холостом ходу	3000 в минуту
Тип натяжителя	Инструментальный
Антивибрационная система	Есть
Блокиратор непреднамеренного включения	Есть
Прорезиненные рукоятки	Есть
Размеры	422629 см
Система запуска	Easy Start
Масса	4,7 кг

У пилы Партнер 351 хорошие показатели по мощности и производительности, несмотря на компактный размер и вес 4,7 кг:

мощность мотора 1400 Вт (1,9 л.с.);
шина 35 см. Есть возможность установки шины на 41 см;
цепь на 56 звена с шагом 3/8 дюйма;
свеча зажигания — Bosch WSR 6F;
ёмкость бака для топлива 380 гр;
бачок для масла на 200 гр;
уровень шума чуть более 100 дБ.

Воздушный фильтр, работающий на системе CCS, способствует значительному уменьшению расхода топлива. Двойная система очистки воздуха увеличивает ресурс мотора бензопилы Партнер 351. Цепь работает на высоких оборотах.

Продуманная эргономика и надежная система гашения вибраций позволяет пользоваться инструментом несколько часов без перерыва.

Цепной тормоз срабатывает моментально, что делает работу с бензопилой еще более комфортной и безопасной.

Не заводиться бензопила Партнер 351 – причины и способы устранения

В результате длительного использования бензопилы Партнер 351, ее владелец может столкнуться с поломкой основных механизмов инструмента. Из-за этого пила перестает запускаться. Чтобы определить причину неисправности и методы ее ремонта, потребуется осмотреть систему зажигания модели.

Сначала потребуется осмотреть свечу. Если она сухая, то это говорит о поломке в топливной системе пилы. В этом случае свечу можно вкрутить обратно, а также приступить к определению поломки в системе подачи горючего.

Если свечу заливает горючим, на ней скопился толстый слой нагара, то это свидетельствует о необходимости настройки карбюратора или о нарушении правильной последовательности запуска инструмента.

Чтобы завести бензопилу, нужно извлечь свечу, а также очистить ее от нагара. Также потребуется очистить детали, расположенные под свечей, осушить цилиндр. Для этого нужно несколько раз резко потянуть трос стартера. После это сухую свечу нужно установить на место и завести пилу Партнер 351.

Еще одна причина поломки – это нарушение зазора между маховиком и катушкой зажигания инструмента. В этом случае нужно снять верхнюю крышку корпуса пилы, сделать замеры расстояния между деталями.

Если он больше или меньше 0,2 мм, то зазор потребуется настроить. Для этого нужно использовать специальный бумажный шаблон или обычную картонную визитку. Регулировка зазора производится путем поворачивания двух боковых винтов.

Бензопила идеально подходит для работы на дачном участке. Она прекрасно справляется с валкой небольших плодово-ягодных деревьев, обрезкой сучьев. С её помощью можно работать в лесу со стволами небольшого диаметра. Партнер 351 подходит для проведения строительных работ.

Принцип действия

Предназначение карбюратора — это подготовка рабочей смеси для подачи её в цилиндры мотора. Этой смесью является бензин и воздух в нужных для работы двигателя пропорциях. Если такое соотношение нарушено, то двигатель будет работать не чётко. Когда смесь имеет много бензина, то непрофессиональной терминологией её называют насыщенной, а если, наоборот, мало, то бедной. Но в любом случае сбой в пропорциях рабочей смеси будет плохо сказываться на работоспособности.

Разные модели бензопил могут иметь разные конструкции карбюраторов, но по принципу действия они все идентичные. Воздух через специальный канал перемещается со скоростью, которую можно регулировать с помощью закрывания или открывания заслонки. Бензин, в свою очередь, попадает в карбюратор через жиклёры и смешивается там с воздухом, создавая специальную смесь, которая и поступает в двигатель.

Давление в поплавковом отделении карбюратора, где перед смешиванием находиться бензин, приближено к атмосферному. При открытии заслонки воздуха становиться больше, так же как и бензина, благодаря чему обороты двигателя увеличиваются. В воздушном канале при этом создаётся разрежение и бензин втягивается в поток воздуха. Это и является принципом действия карбюратора.

Для того чтобы бензопила работала ровно и эффективно, а также при этом не было большого расхода топлива, её карбюратор необходимо настроить соответствующим образом. Перед такими работами нужно предварительно проверить воздушный и бензиновый фильтр. Если на них обнаружена грязь, то следует их заменить.

Настройка бензопилы у большинства моделей, как правило, проводится с помощью трёх винтов — высоких и низких оборотов и холостого хода.

О правильной настройке должны свидетельствовать такие признаки:

Цепь не должна двигаться на холостом ходу.
Мотор работает плавно.
При старте тоже не должно быть обрывов в работе.

Ремонт карбюратора бензопилы своими руками нужно проводить очень осторожно, ведь любая допущенная ошибка может привести к серьёзным последствиям, даже до полной поломки двигателя. Если нет достаточного опыта, то лучше обратиться за помощью специалиста

Технические характеристики

мощность мотора 1400 Вт (1,9 л.с.);
шина 35 см. Есть возможность установки шины на 41 см;
цепь на 56 звена с шагом 3/8 дюйма;
свеча зажигания — Bosch WSR 6F;
ёмкость бака для топлива 380 гр;
бачок для масла на 200 гр;
уровень шума чуть более 100 дБ.

Цепной тормоз срабатывает моментально, что делает работу с бензопилой еще более комфортной и безопасной.

Бензопилы Партнер – неисправности их устранение

Как и другая хозяйственная техника, оборудованная двигателем, бензопилы марки Партнер время от времени нуждаются в ремонте. Это может быть связано с неправильной эксплуатацией пилы, или с банальным износом запчастей. Как бы там ни было, бензопилу требуется чинить, и сделать это вполне возможно своими руками.

Как заправить бензопилу Партнер?

Как указывает инструкция, для заправки бензопилы Partner следует использовать бензин, марки не меньше АИ-92. Его необходимо смешивать с маслом, предназначенным для работы 2-тактных двигателей.

Оптимальное соотношение бензина и масла для бензопилы Партнер составляет 50:1, то есть, в 1 литре бензина должно разбавляться моторное масло в количестве 20 мл.

Как выставить зажигание на бензопиле Партнер?

Если вы не можете понять, почему не заводится бензопила Партнёр, то для начала проверьте систему зажигания своего инструмента. Проверка и регулировка зазора выглядит таким образом:

В первую очередь демонтируйте крышку, к которой крепится стартер. Для этого советуем использовать шестигранную биту Т27, инструменты из комплекта бензопилы и дополнительные насадки;
Внимательно осмотрите катушку зажигания, маховик с магнитами и, особенно, зазор между этими деталями. Для этого воспользуйтесь специально предназначенной прокладкой;
Установка зажигания на бензопиле Партнер осуществляется посредством поворачивания винтов, что приводит к приближению катушки и маховика друг к другу.

Как снять сцепление на бензопиле Партнер?

Ремонтировать сцепление инструмента часто требуется в тех случаях, если бензопила Партнер заводится и глохнет при нажатии на газ. Однако далеко не все начинающие садовники знают, как снять ведущую звездочку с бензопилы Партнер. Сделать это можно в таком порядке:

Сначала поверните рычаг и снимите крышку тормоза пильной цепи;
Отверните гайки, фиксирующие систему сцепления при помощи ключа из комплекта бензопилы Partner;
Снимите сцепление с бензопилы и полностью разберите его. При необходимости, замените изношенные детали и очистите стенки штатных элементов сцепления.

Как заменить масляный насос на бензопиле Партнер?

Если вы обнаружили, что не крутиться цепь на бензопиле Партнер, то причина этой проблемы, скорее всего, кроется в износе или поломке отдельного насоса, предназначенного для подкачки смазочного материала на цепь. В конструкцию масляного насоса входят 2 элемента – накопительная камера и рабочая часть. Ремонт насоса выполняется с разборкой механизма, однако предпринимать какие-то действия с рабочей его частью не рекомендуется. Дальнейшие действия выглядят следующим образом:

Внимательно осмотрите входные и выходные трубки, по которым проходит смазочный материал – как правило, все неисправности насоса связаны именно с ними;
Если каналы засорены, то весь мусор требуется убрать. попутно продув их сжатым воздухом;
Если на каналах появились трещины, то их нужно заменить;

Если после сборки бензопилы Партнер смазочный материал опять не проходит на пильную цепь, то насос потребуется полностью заменить.

Как отрегулировать карбюратор на бензопиле Партнер?

Настройка карбюратора бензопил марки Partner немного отличается от процедуры с бензопилами иных марок. Разница состоит в маркировке и значении регулировочных винтов. Для регулировки производитель оборудовал бензопилу Partner тремя винтами – левым винтом количества топлива, правым винтом качества топлива и винтом регулировки холостых оборотов «T». Все эти винты расположены слева под верхней крышкой корпуса бензопилы. Регулировка карбюратора бензопилы Partner выглядит следующим образом:

Снимите крышку и очистите запчасти под ней;
Выкрутите оба винта по часовой стрелке до конца, а затем поверните их на 1/5 оборота в противоположном направлении;
Начните медленно поворачивать винт количества, пока не услышите, что мотор начал работать на максимально возможных оборотах. Сразу же после этого поверните этот винт на ¼ оборота в другую сторону. В результате бензопила Partner должна устойчиво держать холостые обороты;
Далее посредством винта качества выставьте максимальные обороты для бензопилы Партнер.
