Алмазная дрель. прокладываем коммуникации

Основные типы сверления

При работах, проводимых в жилых помещениях невозможно обойтись без так называемого «мокрого сверления», которое предполагает обязательную подачу воды. В этих целях используется бачок, подключаемый к оборудованию, объёмом 10 л. Охлаждение инструмента во время работы происходит за счёт подачи под давлением воды к патрону. Мокрое сверление обеспечивает особо чистое производство работ, без необходимости в проведении дальнейшего косметического ремонта или уборки.

Сухое сверление предполагает использование специальных пылеотводов. Во избежание негативного воздействия высоких нагрузок алмазные дрели оснащаются автоматическими системами контроля перегрева. Сухое сверление возможно при создании отверстий в кирпичных кладках и в помещениях с электрическими установками.

Как сверлить?

Сделать отверстие в керамограните намного проще, чем может показаться на первый взгляд. Существует несколько правил, которых нужно придерживаться для получения качественного результата. Они же помогут избежать ранней поломки коронки:

С вниманием отнеситесь к охлаждению коронки во время работы. Самое главное, что вы должны сделать – не дать коронке нагреться выше допустимой температуры. Обязательно используйте подложку

Обязательно используйте подложку

Можно применять фанеру или ДСП большего размера. Такое нехитрое решение убережет материалы от возможных повреждений, обеспечит дополнительную безопасность во время работы.

• Начинайте делать отверстие с лицевой стороны и постоянно следите за тем, чтобы сверло ровно входило в керамогранит. При выходе коронки всегда образуется небольшой скол, который не желателен на декоративной поверхности.
• Использование коронок с центральным сверлом убережет вас от многих ошибок.

• Рекомендуется сверлить не до конца, а на 2/3 плиты. Дальше останется только выбить керамогранитную пробку.
• Не давите на дрель во время работы слишком сильно, это может привести к расколу плитки. Ближе к окончанию и вовсе минимизируйте воздействие.
• Проводите сверлильные работы до монтажа плиты. Так вы всегда сможете исправить случайные ошибки.

Маленькие отверстия обычно делают под дюбеля. Большие – подходят для монтирования розеток, труб или элементов декора. Для сверления можно применять как дрель, а и перфоратор с выключенным ударным действием.

Маленькие отверстия

Для того, чтобы сделать в керамоганите скважину диаметром до 10 мм обзаведитесь сверлами с алмазным наконечником. В процессе работы обязательно обеспечьте бесперебойную подачу жидкости к наконечнику дрели. Так будет происходить охлаждение и сверло дольше будет оставаться острым.

В процессе сверления располагайте дрель под углом 90 градусов. Для закрепления такого положения используйте держатели или специальный станок. В начале работы нужно подносить к керамограниту уже включенную дрель, иначе сверло соскользнет и повредит декоративный слой плитки.

Большие отверстия

Принцип сверления больших диаметров не отличается от обычных работ. Только тут уже понадобятся алмазные коронки для керамогранита. Дрель также держите под ровным углом и не забывайте про жидкость для охлаждения.

Сверлить до конца?

При работе с керамогранитом допустимо как сквозное сверление, так и сверление не до конца. Последний вариант требует особого внимания. Сделайте отверстие на 2/3 нужной глубины и резким ударом выбейте оставшуюся пробку. Наносить удар нужно только с лицевой стороны плитки. При этом образуется заметный скол на обратной стороне панели.

После того, как вы начали сверлить, не вздумайте останавливаться. В процессе работы дрели масло и напыление нагреваются, если вы остановитесь, то они снова застынут. Такое опрометчивое решение пагубно отразится как на коронке, так и на керамограните.

Охлаждение

При проведении сверловочных работ коронки с алмазным напылением сильно нагреваются. Из-за этого изделие портится. При разовом использовании вы можете попусту не заметить этого, но вскоре дефект проявит себя.

Вследствие перегрева сначала ухудшаются характеристики сверла, а потом и вовсе наступает разрушение. В итоге вас ожидает приобретение новой коронки.

Охлаждение в ходе проведения работ обеспечит более длительную и качественную работу коронки. Для этого воспользуйтесь одним из методов:

• Постоянный поток воды. Для такого способа можно обзавестись инструментом, который имеет встроенную функцию подачи воды. Также можно проявить смекалку и подавать воду извне. Это не всегда удобно, если вы делаете небольшое отверстие.
• Лужа. На месте будущего отверстия сделайте лужицу. В процессе работы подливайте воду по мере надобности. Такой вариант охлаждения легче, чем предыдущий, но и менее эффективен.

Оценивая все нюансы работы, можно сделать вывод, что пользоваться алмазными коронками при сверлении керамогранита, вполне осуществимо в домашних условиях.

Еще больше информации об алмазных коронках узнаете в следующем видео.

Меры безопасности

Во время проведения работ обязательно нужно использовать средства индивидуальной защиты. Во время сверления к месту проведения работ не следует допускать посторонних людей менее, чем на 2 м. Если бурение осуществляется на высоте, лестницу использовать нельзя, она не обеспечивает надежности. Допустимы только стремянка или леса. Начинать работать необходимо с малых оборотов, постепенно увеличивая их в процессе. Включать оборудование, которое плотно прижато к поверхности, не следует, в противном случае коронку может вывернуть

Когда просверливается поверхность под штукатуркой, следует обратить внимание, где проложены коммуникации

Известные фирмы-производители

Выбирая инструмент для работы, не лишним будет ознакомиться со списком наиболее известных производителей алмазного инструмента. Нижеприведенные бренды зарекомендовали себя на мировом рынке, как выпускающие надежное оборудование для строительных работ.

AEG

Одним из известных представителей считается компания AEG, основанная в 1887 году Эмилем Ратгенау. Компания производит детали как для промышленного бурения, ориентированного на прокладывание глубинных тоннелей, так и для мелких строительных работ. Коронки от этой компании совместимы с инструментами большинства производителей. Этого удалось добиться благодаря использованию специальных адаптеров – Fixtec. Эта же система позволяет быстро заменить оснастку, без применения дополнительных инструментов. Адаптеры разделены на два подвида:

• с системой удаления пыли;
• стандартный комплект.

Патрон-переходник AEG

Bosch

Коронки от этой солидной фирмы производятся с использованием сразу двух инновационных технологий – спекание сегментов алмазной кромки и напыление при помощи гальванизма. Остроконечная форма кромки придает дополнительный комфорт и легкость работе. Улучшение придает большую устойчивость сверлу и значительно повышает скорость работы.

Одним из главных отличительных моментов коронок нового поколения служит пониженный уровень вибрации. Производитель представляет несколько типов цилиндров:

• мокрого сверления;
• сухого сверления;
• для стандартных работ.

Алмазна коронка Bosch Dry Speed 68 мм

В дополнение к основному набору предоставляется:

• удлинитель;
• разнообразные приспособления для крепежа;
• дополнительные системы точной установки во время ручной работы;
• особые переходники для подачи жидкости;
• головки для отсоса пыли.

Предусмотрена возможность «подновлять» сегменты посредством точильного камня, а также накопительный бак на десять литров, подающий жидкость под давлением.

Cedima

Одна из солиднейших компаний на рынке стройоборудования, активно продвигающая алмазные сверла. Свои изделия Cedima успешно экспортирует в десятки стран. Уникальные технологии при изготовлении сверла позволяют углублять его в породу на пять метров.

Широкий ассортимент специализированных инструментов способен удовлетворить запросы как частных предприятий, так и больших организаций – в ассортименте есть ручные агрегаты для сухого сверления и массивные комплексы сверлильных прицепов. Особая система подбора сегментов, синтезирование подходящих по размеру алмазов с заданной конфигурацией граней дает возможность обрабатывать практически все известные твердые поверхности.

Алмазная коронка Cedima

HILTI

Одно из лидирующих мест на рынке строительного оборудования принадлежит именно этой компании. Основанная в 1941 году, она по сей день разрабатывает и воплощает в жизнь концепты новых алмазных коронок. Настоящей гордостью компании HILTI является уникальный принцип высокоскоростного вращения коронки, выведенный лучшими инженерами предприятия. Построенная по особым принципам, система облегчает работу с любым материалом. Секрет скрывается в механизме распределения давления. Подавая его избирательно, на отдельные алмазные сегменты, система принуждает их работать эффективнее. Одновременно с этим, частота вращения цилиндра может достигать восьми тысяч оборотов в минуту.

SPLITSTONE

Россия тоже не отстает от своих иностранных коллег в этой гонке и успешно занимает свое место на рынке с 1997 года. Компания Splitstone разрабатывает и выпускает алмазные инструменты, используя порошковые элементы «Де Бирс».

При ремонте оборудования используется один из самых передовых методов – индукционная напайка. Этот способ реструктуризации поврежденных сегментов признан самым щадящим по температурному воздействию. Искусственные алмазы аккуратно обрабатываются, бережно возвращаясь к первоначальной форме. Российское оборудование славится своей надежностью и приспособленностью к условиям нашей страны.

Алмазное сверло 037х16х3х7х5х300 гранит Splitstone

Преимущества и недостатки дрели для алмазного сверления

Основными важными достоинствами алмазной дрели являются:

• полное отсутствие строительной пыли при работе;
• возможность создания более ровных и точных отверстий;
• отсутствие трещин и сколов при сверлении;
• бесшумность процесса работы инструмента;
• сохранение в стенах несущей способности;
• выполнение отверстий под любым углом и в любой плоскости, даже на криволинейных поверхностях;
• возможность фиксации на станине с целью расширения диапазона использования оборудования;
• простота в управлении;
• высокая мобильность и относительно небольшой вес.

Главным недостатком дрели выступает:

низкий уровень точности просверливаемых отверстий при сверлении вручную.

Бурение бетонных поверхностей алмазной коронкой

Алмазное бурение – это безударный процесс, в результате которого в бетоне, кирпиче или железобетоне получаются идеально круглые отверстия. Добиться этого можно при помощи инструмента, оснащенного коронками с алмазными зубцами.

Плюсы, минусы и применение

Преимуществами алмазного бурения отверстий являются:

1. Получение ровных дыр и срезов, без трещин и сколов.
2. Можно просверлить отверстия глубиной до 2 метров и диаметром от 1,6 до 60 см. Работать возможно практически под любым углом.
3. Отсутствие вибрации, которая дает дополнительную нагрузку на несущие стены. Сверлить можно даже в ветхих зданиях.
4. Высокая скорость работы вне зависимости от материала.
5. Бурение стены проходит без шума и пыли, нет опасности получить травму бетонными осколками.

К недочетам процесса относится высокая стоимость и необходимость строго соблюдать технологию, поскольку любая ошибка может испортить оборудование. Работники должны иметь достаточно высокую квалификацию и опыт работы с инструментом.

Алмазное сверление отверстий применяют:

1. При прокладке вертикальных и горизонтальных коммуникационных систем: канализации, отопления, газопровода и т. д.
2. При проведении естественной вентиляции.
3. При монтаже окон в подвалах, при пробивке дверей и окон в монолитных стенах.
4. При установке лестниц и перил.

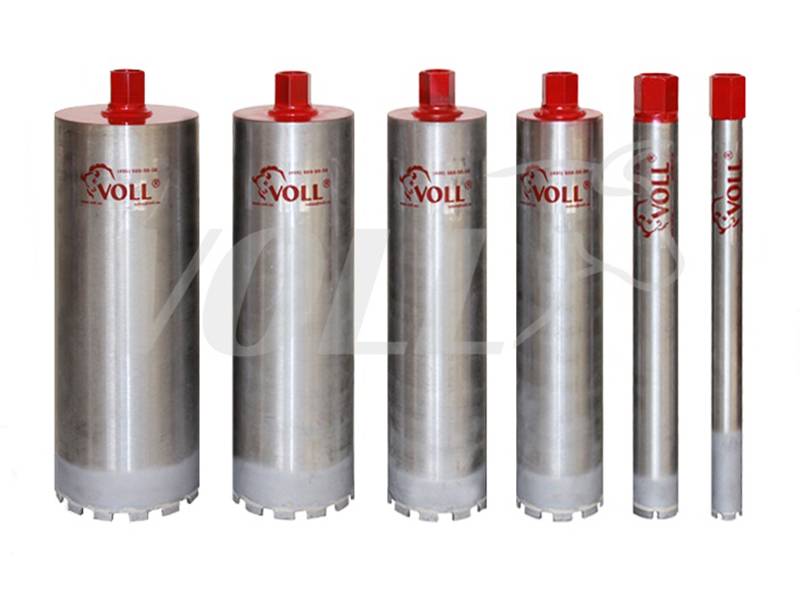

Строение сверла

С момента возникновения и по сегодняшний день алмазные коронки не подвергались почти никаким изменениям.

Что в прошлом, что сейчас в их строении можно отметить следующие детали:

• цилиндрическое удлиненное сверло, которое соединяет наконечник с самим перфоратором;
• сам «стаканчик» с алмазным напылением.

Существуют сверла, полностью покрытые алмазным слоем. Они созданы для работы по декоративным элементам и с материалами пониженной прочности, например, керамические изделия, напольная плитка.

Алмазное напыление защитит материал от поломок и трещин, а также позволит значительно сэкономить при работе. Постоянная модернизация деталей и выпуск новых моделей предоставляют пользователю возможность производить процедуру замены при необходимости. Детали можно заменить в домашних условиях или в сервис-центрах.

Во время работы стержень очень сложно повредить. При аккуратном использовании устройства оно будет служить несколько лет.

Важные нюансы и ступени сверления

Любое мероприятие, связанное со сверлением в бетонном строительном материале должно осуществляться по определенной схеме. В самом начале специалист бурильщик выбирает оптимальное оборудование. Далее следует просверлить сквозное отверстие меньшего диаметра. Оно располагается точно посередине отверстия, которое собственно и необходимо. Чаще всего бетон высверливается с обеих сторон

Итак, перед тем, как начать процедуру, важно соблюсти следующие требования:

• Обеспечить доступ к проточной воде на строительном объекте;
• Освободить необходимое для решения поставленной задачи пространство. Монтаж установки следует провести в месте, где ей ничего не будет мешать;
• Корректно подобрать бур, который сумеет соответствовать всем параметрам, в том числе глубине. Далее подбирается алмазная коронка с необходимым диаметром.

Время бурения целиком зависит от уровня прочности и характеристик материала. Например, в случае бурения обычной кирпичной стены, добиться положительного результата можно за несколько десятков минут. Идеально ровное отверстие получиться в том случае, если оборудование будет надежно закреплено.

Этапы и тонкости бурения отверстий

При алмазном сверлении железобетона могут использоваться кольцевые коронки. Их следует подбирать под материал основы. При подаче жидкости она должна поступать на коронку, исключая скопление грязи. В зависимости от того, какова прочность материала, можно добиться определенной скорости проведения работ. В минуту можно просверлить до 6 см.

Технология подбирается с учетом определенных условий. Сухое бурение применяется крайне редко. К нему прибегают, если под рукой нет водозаборного оборудования. Без него вся жидкость будет попадать на пол. Но и диаметр отверстия при этом уменьшается до 20 см.

Алмазное сверление кирпича не предусматривает создание особых условий. Для этого нужно электропитание, которое позволит проделать отверстия до 500 мм в диаметре

При этом ударного воздействия не оказывается, разрушительных вибраций нет, что особенно важно, если работы ведутся на фундаменте. Вокруг места сверления не появляются сколы и трещины, а стена остается полностью неповрежденной. Легче всего работать с силикатными и керамическими изделиями

Легче всего работать с силикатными и керамическими изделиями

Более сложным вариантом является клинкерная кладка. Она обладает высокой прочностью, а частицы глины при сверлении спекаются. Но и здесь алмазная коронка справится со своей задачей

Легче всего работать с силикатными и керамическими изделиями. Более сложным вариантом является клинкерная кладка. Она обладает высокой прочностью, а частицы глины при сверлении спекаются. Но и здесь алмазная коронка справится со своей задачей.

До начала работ следует застелить пол пленкой или изоляционным материалом. Когда используется вода, она может проникнуть к соседям. При сквозном сверлении работы нужно вести с двух противоположных сторон. Для этого на одной из поверхностей осуществляется разметка.

Крепление установки осуществляется специальными анкерами. Не возникнет сложностей, если фиксация устройства должна проводиться на крепких стенах. А вот если перегородки облицованы гипсокартоном или фасад облагорожен вентилируемой системой, закрепиться не получится. Для работ нужно будет удалить облицовку на определенной площади, только тогда можно приступать к работам. К перекрытиям крепление осуществляется по такому же принципу, как и к стенам. В некоторых случаях можно использовать распорку к полу и потолку. Это позволяет уберечь от демонтажа отделку пола. А вот при установке анкеров поверхность повреждается.

Достоинства и недостатки

Дрели и перфораторы алмазного сверления по праву признаны самыми лучшими приспособлениями для просверливания сверхпрочных поверхностей.

Они применяются для бурения и сверления отверстий в следующих материалах:

• железобетонные конструкции;
• стены из полнотелого кирпича;
• натуральные камни для облицовки.

Дрели алмазного сверления имеют некоторые схожести с обычными, но отличие состоит в том, что у них предусмотрена алмазная насадка. Еще одна особенность – принцип сверления. Давление простого бура перфоратора направлено на весь диаметр сверления. А в данный вариант сверла представлен в виде стаканчика. Благодаря такой технологии устройство практически не издает громких звуков, а также понижается трение. Во время работы никогда не будет пыли.

Из-за понижения усилий можно заметить рост производительности. Углубления получаются идеально круглой формы, без обломков на углах.

У технологии алмазного сверления есть и отрицательные стороны, а именно:

• во время работы пол всегда будет забрызган водой, так как она требуется для бурения;
• очень высокая цена прибора, комплектующих и расходных материалов.

Концепция бизнеса

Проделывание отверстий в бетонной стене или полу для алмазной техники не представляет трудностей, поэтому увеличение проемов в стенах и перегородках, проведение канализации и прочие работы осуществляются в короткое время.

На пробивание одного отверстия ударной дрелью или отбойником тратится примерно час, и это довольно шумный и пыльный процесс.

Техника прекрасно справляется с прокладкой систем вентиляции и увеличением проемов в несущих стенах. Эта методика подходит даже для работы с армированным бетоном с диаметром арматуры до 30 мм.

Услуги по разрезанию и просверливанию бетона востребованы не только на производстве и у крупных строительных подрядчиков, но и у частных лиц – при возведении жилых домов или ремонте в квартирах.

Предыстория

Первоначально это устройство создавалось для сверления скважин в горнодобывающей промышленности. Целью было создание шахт в горах. Сверло с алмазной коронкой могло увеличиваться в длине. Со временем такая технология начала применяться и на стройках. В строительной деятельности это приспособление начало использоваться несколько лет назад, но тут же завоевало огромную популярность.

Инструмент способен справляться со следующими задачами:

• создание отверстий в стенах для проводки газовых и сантехнических труб;
• создание каналов для установки линий электропередач;
• формирование углублений в стене для установки выключателей и розеток.

Что потребуется для реализации?

Если у вас есть личный автомобиль, это плюс. Вы сможете быстро и без проблем добраться до заказчика с рабочим комплектом:

• установкой для сверления;
• набором коронок;
• перфоратором;
• водяным насосом.

В плане экономичности лучше производить запись заказчиков по телефону или через интернет, создав свой веб-ресурс. В дальнейшем, при развитии дела, возникнет необходимость в помещении для офиса и небольшого склада для инструментов и расходных материалов.

Установка для алмазного сверления

Особое внимание обратите на рекламу. Клиентов можно искать не только через интернет

Работает неплохо реклама реклама на телевидение или в специализированных строительных журналах. Прекрасный вариант для делового человека — партнерство со строительной или торговой компанией, рекламирующей его как отличного специалиста.

Алмазные сверла

История использования

Первоначально дрель алмазного бурения разрабатывалась для горнодобывающей промышленности. Предполагалось, что ее будут использовать исключительно для создания тоннелей в горной породе. Коронка такой дрели относилась к классу глубинного сверления, и имела возможность удлиняться за счет дополнительных труб. Похожий принцип позже перенесли в строительную сферу.

Говоря о стройке, нужно уточнить, что применять дрель для алмазного бурения в ней стали совсем недавно. Задачи, которые ложатся на алмазную коронку при ремонтной работе:

• создание канала для газовых и технических коммуникаций;
• формирование траншеи при прокладке электросетей;
• вырезание ниш для розеток и пр.

Преимущества корончатого устройства

Алмазные коронки для перфоратора по бетону обладают определенными достоинствами, которые определяются правильным выбором элемента для тех или иных работ, корректной эксплуатацией, качеством самого изделия.

Основные достоинства алмазных коронок по бетону:

Долговечность – если правильно эксплуатировать и не перегревать устройство, коронка прослужит несколько лет и больше Высокие рабочие показатели – на протяжении всего срока использования Выносливость – несмотря на то, что для определенного типа работ больше актуальна алмазная коронка по армированному бетону, в работе с арматурой даже универсальные изделия показывают себя хорошо, хоть и срок службы сокращается Универсальность – возможность применять коронки на электрическом, ручном инструменте домашнего или профессионального типа любых производителей Разные материалы – алмазные коронки зачастую используются для работы как с бетонным монолитом, так и с камнем, керамзитобетоном, пенобетоном и т.д

https://youtube.com/watch?v=uvRSEn-5Ie0

От теории к практике

Для того чтобы просверлить небольшое отверстие в бетонной стене, бывает достаточно даже безударной электродрели с победитовым сверлом. Для этого сверлу придётся немного помочь. Отверстие, образующееся в стене, нужно время от времени долбить металлическим штырём-пробойником диаметром не более самого отверстия. Сделав несколько ударов, можно продолжать сверлить. Таким способом, чередуя сверление с пробивкой, можно проделать отверстие нужной глубины. Это долго, но вполне реализуемо.

Если при сверлении плиты сверло упёрлось в арматуру, нужно сменить его на обычное. Победитовое сверло крошит материал, а не режет его.

Видео описание

Отверстие в стене без перфоратора за 3 мин.

Для отверстий под прокладку вентиляции, канализационных труб большого диаметра, для монтажа проемов сложной формы и т.п. используется алмазное бурение в горизонтальной, вертикальной и наклонной плоскости. За один проход корончатая фреза с алмазным напылением может сделать отверстие диаметром 400 мм и при этом края окружности останутся четкими и аккуратными. Такие работы выполняются специальными бурильными машинами, которые состоят из двигателя, установленного на специальной станине и алмазной коронки.

В процессе бурения на место соприкосновения фрезы с объектом подается вода, которая охлаждает сегменты коронки и вымывает отвал из кусков минерала (кирпича, камня, бетона). Для таких агрегатов можно дополнительно задействовать водяной пылесос, который отсасывает воду с отвалом. Если нет возможности подавать воду (не позволяют подходы), то бурение осуществляется сухим методом, с перерывами для охлаждения фрезы.

Правильная организация сверления бетонного основания

Применяя метод сверления с алмазными коронками, важно правильно организовать проведение всего комплекса намеченных мероприятий. Технология позволяет осуществить бурение как на идеально ровных, так и на вогнутых, а также выпуклых поверхностях

Использовать установки можно в тоннелях, либо в арочных конструкциях. Еще один основной критерий – это выбора варианта бурения, а именно сухой либо с использованием воды. Тут инженеру понадобиться определиться со структурой обрабатываемого материала.

По статистике, бурение без применения резервуара с жидкостью применяется нечасто. Оно подойдет лишь в случаях, если у мастера нет емкости для водосбора, а также присутствует реальная опасность удара человека электрическим током. Чаще всего при сверлении отверстий в железобетоне применяется влага для постоянного охлаждения коронки и сбора образующейся пыли. Вот, как проводится первичная подготовка к выполнению перечня работ:

• Инженером подбирается оптимальный диаметр коронки, которая будет использована при бурении;
• Выбирается бурильная установка на основании типа материала;
• Наносится разметка, где именно будет находиться отверстие;
• После монтажа оборудования организуется подача воды, а также электричества.

На что обратить внимание при выборе

Выбирая оснастку, обратите особенное внимание на вид хвостовика. Основная часть производителей делают его подходящим для всех типов, универсальным. Также он может комплектоваться набором переходников

Также он может комплектоваться набором переходников

Также он может комплектоваться набором переходников.

Если у вас стандартная алмазная дрель, то лучше всего подойдет коронка, диаметр которой не превышает восьмидесяти миллиметров.

Инструмент для других случаев подбирается специально, под конкретный тип работ. Специалисты советуют подбирать дрель от того же производителя, что и коронка — это обусловлено большей совместимостью деталей. Все тесты и замеры производятся компанией-производителем со своим же оборудованием. Поэтому использование коронки и дрели от разных фирм может привести к результатам, выходящим за рамки инструкции.

Окончательное решение по выбору стоит принимать, сверившись с объемом предстоящей работы. Для создания нескольких небольших отверстий будет достаточно стандартной коронки. А при занятиях строительными работами на постоянной основе стоит задуматься о приобретении профессионального оборудования.

Где применяется алмазное сверление

Практически всегда, при необходимости выполнить в твердых материалах отверстия – алмазное бурение может быть применено. Вот список задач, которые можно решить с применением этой технологии:

• Создание штроб в стенах или полу для прокладки коммуникаций.
• Создание отверстий в стенах для прокладки труб – газовых, водопроводных и пр.
• Сверление фундаментов для соединения внешних и внутренних трубопроводов основных коммуникаций.
• Установка кондиционеров и сооружение систем вентиляции.
• Сверление потолочных перекрытий при необходимости установки пожарной сигнализации.
• Проведение демонтажных работ, в том числе и разборка стен.
• Создание новых дверных проемов.
• Сооружение ниш в бетонных плитах для установки сейфов или другого оборудования.

При этом алмазное бурение сверление отверстий имеет следующие преимущества перед отбойной технологией:

• Отверстия получаются с идеально ровными стенками, поэтому нет необходимости проведения дополнительных трудоемких работ по обработке поверхностей.
• При использовании данной технологии не образуются трещины вокруг выполненного отверстия.
• Заданный размер отверстий соблюдается с высокой степенью точности.
• Быстрый темп выполнения работ.
• Широкий спектр работ, которые могут быть выполнены с применением данной технологии. При этом алмазное сверление бурение отверстий можно осуществлять в ограниченном пространстве, отверстия допускается сверлить на наклонных поверхностях и в других сложных условиях.
• Низкий уровень шума, отсутствие вибрации, практически полное отсутствие пыли.
