Сколько стоят тепловизоры высокотехнологичного класса
Открывает данную группу модель тепловизора Tеsto 890-2 с разрешением детектора 1280х960р и экрана 480х272р. Для камеры видимого диапазона данный параметр равен 5 Мп. Тепловая чувствительность прибора составляет 0,04 ºС. Тепловизор может работать на протяжении 4,5 часов благодаря быстрозаряжаемому литий-ионному аккумулятору. Прибор способен увеличивать снимки в 3 раза, что не влияет на качество изображения.
В комплектацию к тепловизору входят сменные телескопический и широкоугольный объективы, позволяющие выполнять обследование с некоторого расстояния или очень близко к объекту. Прибор может измерять влажность поверхности, которая сканируется. Для выполнения такой процедуры вручную устанавливается температура точки росы поверхности. Такая опция дает возможность определить места с высоким риском образования конденсата и зарождения плесени. Стоимость прибора составляет 890 тыс. руб.
Тепловая чувствительность прибора Tеsto 890-2 составляет 0,04 ºС
Другой высокотехнологичной моделью является тепловизор Flukе TіХ580, стоимость которого достигает 1,3 млн. руб. Такой прибор отличается от многих других устройств. Благодаря нетрадиционной форме и возможности вращать дисплей, тепловизор внешне схож с видеокамерой. Прибор имеет увеличенную диагональ экрана. Управление работой устройства осуществляется при помощи сенсорного экрана.
Благодаря особой функции оборудования удается получить четкие изображения с хорошей резкостью. Модель имеет широкоугольный объектив, позволяющий обследовать крупные объекты без использования дополнительного объектива. Разрешение дисплея и экрана равно 640х480р. Тепловая чувствительность устройства – 0,05 ºС. Может записывать обычные и радиометрические видеоизображения.
Прибор обладает возможностью беспроводного соединения с планшетами, ПК или Аndroid. Тепловизор одновременно может вывести изображение на 5 устройств. Прибор непрерывно работает в течение 3 часов благодаря наличию двух батареек с функцией определения уровня заряда.
Благодаря нетрадиционной форме, тепловизор Flukе TіХ580 имеет возможность вращать дисплей
Тепловизоры являются удобным и эффективным оборудованием для определения качества теплоизоляции здания и выявления возможных дефектов
Для получения корректных данных важно правильно подобрать прибор. Для этого следует учитывать его основные характеристики и функциональные возможности

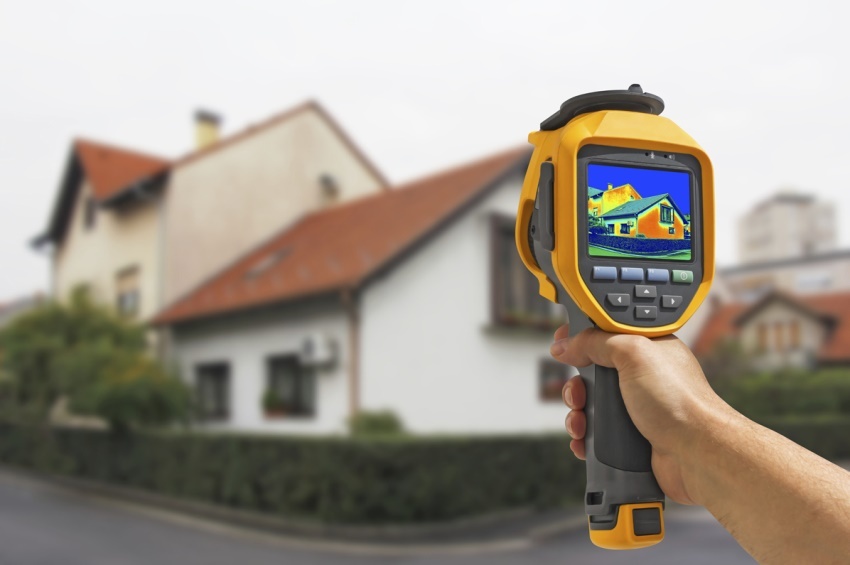

Зачем выполнять обследование дома тепловизором
Утечка внутреннего тепла в большей степени происходит вследствие излучения. С поверхности стен внутри помещения нагретый воздух передается наружу через мостики холода, где рассеивается в окружающую среду. Человеческий взор не замечает такого перемещения. Это может сделать специальная цифровая техника. Одним из вариантов таких приборов являются тепловизионные камеры.
До начала утепления дома следует провести тепловизионное обследование, которое поможет рассчитать требуемые затраты на утепление

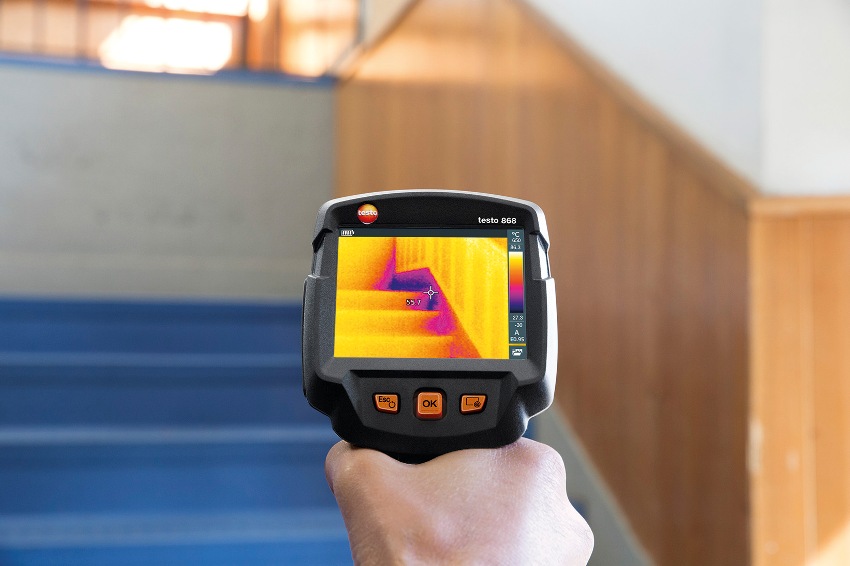

Тепловизор представляет собой дифференциальный прибор, определяющий градации температур в исследуемой области с последующим сравнением их между собой. На дисплее прибора показана тепловая гистограмма, которая накладывается на реальную картинку. Работа тепловизора заключается в выявлении проблемных участков, что осуществляется посредством определения температуры в конкретной области при помощи встроенного пирометра. Тепловая гистограмма наглядно отображает места с достаточной степенью изоляции и зоны, требующие дополнительного утепления.
Если планируется выполнение теплоизоляционных мероприятий, такое обследование поможет увидеть реальную картину теплопроводности ограждающих конструкций здания. Теплоизоляционное исследование рекомендуется выполнять раз в 5-7 лет, поскольку для утеплителя характерна усадка. Особенно это заметно в случае каркасных конструкций с утеплением в виде минеральной ваты, подвергающейся усадке, или сооружений из сруба, которые периодически нуждаются в конопачении.
Тепловизором как рентгеном сканируется помещение изнутри и снаружи здания
Мобильный тепловизор для смартфона – стоит ли ему доверять
Сравнительно недавно появился новый вид подобного оборудования – тепловизор для смартфона, который подключается к гаджету через гнездо сопряжения (microUSB). Разберёмся, так ли точна информация, получаемая через такой прибор. Сегодня производитель предлагает два вида мобильных тепловизионных устройств – совместимых с системой «Android» и программным обеспечением «IOS». Рассмотрим, какими функциями они снабжены.
Тепловизоры для смартфона на базе «Android» и «IOS»: преимущества, недостатки, особенности
Как и для «IOS», для «Android» подобные приспособления выпускает фирма «Seek Thermal». Разница лишь в моделях, хотя можно воспользоваться и переходником. Существует ещё один производитель такого оборудования – «Flir One», но его продукция проигрывает по габаритам (тепловизоры гораздо крупнее) и степени защиты от влаги
Также важно, что тепловизор для смартфона «Seek Thermal» берёт питание от батареи смартфона, не нагружая её при этом. У оппонента в этом смысле дела не так хороши
Встроенная батарея заряжается через USB. Полного заряда хватает лишь на час работы. Разрешение наиболее дешёвых моделей обоих производителей (порядка 19 000 руб.) неплохое. Оно составляет 206×156 пикселей. Неплохо для такой малютки!
Тепловизоры для смартфонов на базе «IOS»: отличия
Разница между этими тепловизорами в штекере, посредством которого производится коммутация, и форме (внешнем виде). Всё остальное совершенно идентично.

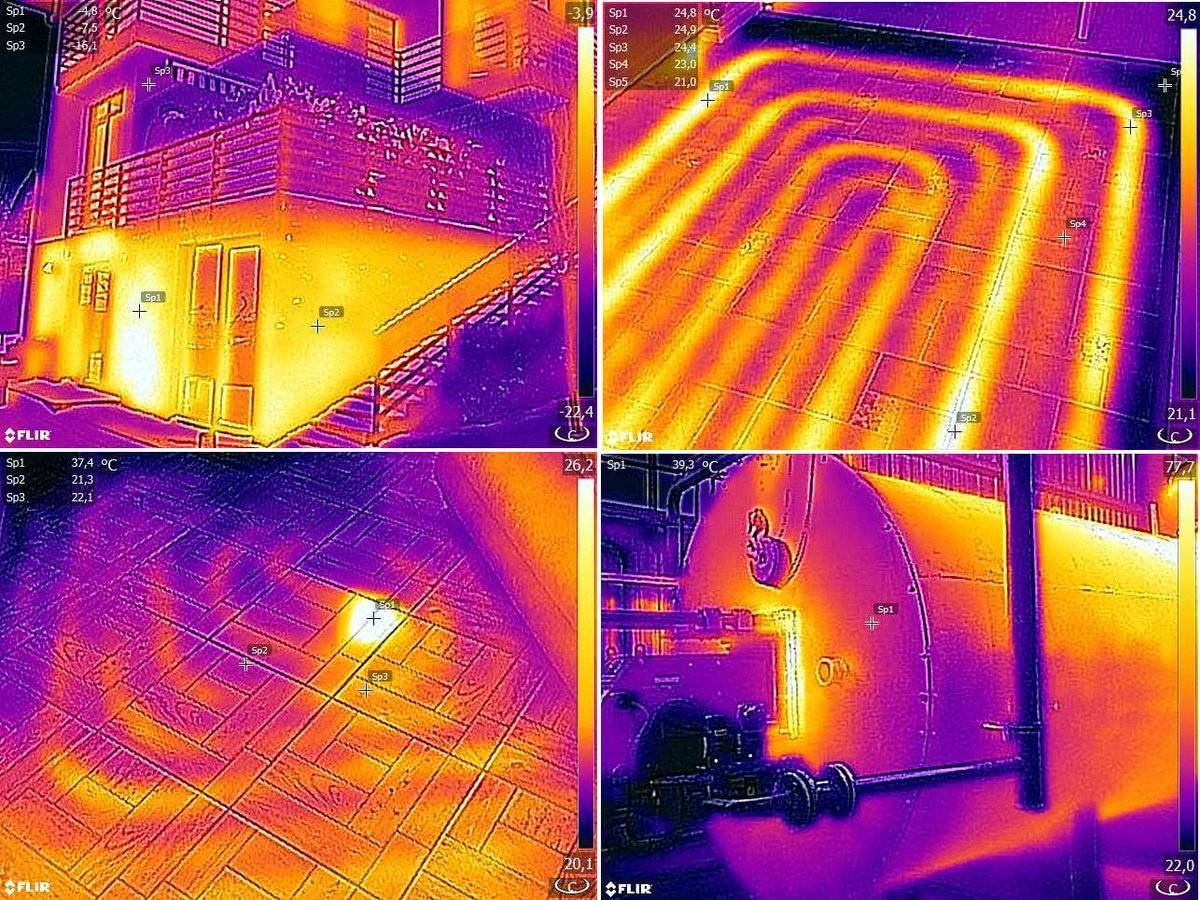

Сферы применения тепловизоров в быту и на производстве
Подобный прибор действительно уникален. Обследование дома тепловизором даст конкретную картину проблемных мест, где есть утечки. Это позволит утеплить именно те места, где это необходимо, что убережет от лишних, ненужных расходов. Удобны тепловизоры и при обследовании домашней электрической сети – все некачественно выполненные контакты будут как на ладони, ведь их температура значительно выше. Перегруженные провода также греются, а значит, прибор поможет выявить и их.
Широко применяется устройство в оборонной промышленности. С его помощью работают системы наведения залпового огня, авиационные и ракетные прицельные комплексы. В последнее время тепловизоры стали применять и в прицелах ручного стрелкового оружия.
Большую пользу приносит прибор в поисковых операциях, когда необходимо найти людей под завалами. Для пожарных он также не будет бесполезен – с его помощью можно найти оставшиеся под слоем пепла или бревнами очаги и предотвратить повторное возгорание. Медицина, промышленность, автомобилестроение и даже астрономия – тепловизор находит применение в любой области.
Цена и стоимость работ
Во-первых, если проводить данное обследование полноценно, знайте что оно должно стоить гораздо дороже, чем предлагают отдельные частники (5-6 тыс. рублей). Те кто купил такой прибор для заработка, безусловно будет говорить, что без этого обследования никуда.
Им элементарно нужно отбить свои вложения. И не верьте, что такая работа занимает буквально пару минут. Во-первых, это потраченное время специалиста на приезд-отъезд, расходы на ГСМ.
Амортизация техники, предварительные переговоры по телефону. Собственно сама съемка в зимний период времени на холоде, лазание по сугробам, лестницам и кустам. И все это в определенное время суток.
Подготовка отчета. Доставка его и подробное объяснение, что к чему. Ведь обработка информации, как правило, стоит гораздо дороже, чем сырые данные в виде красно сине-желтых картинок.
Грамотные специалисты перед выездом запрашивают по WhatsApp фотоснимки тех поверхностей, которые требуется простреливать. И зачастую после этого, даже отказываются выезжать (нет нормального подхода, в доме все стены заставлены мебелью, все обвешено сайдингом).
А если уж они выехали, то не удивляйтесь, за что выставляют счета после таких обследований.
Кроме того, технических средств, которые нужно будет привлекать для энергоаудита, требуется гораздо больше, чем один единственный тепловизор. Например, та же аэродверь.
Хотя если использовать только ее одну, то и здесь разницы большой не будет. Картинка углов примыкания стены к потолку, после затыкания всех вентиляционных отверстий и создания избыточного давления +50 миллибар или разрежения -50 миллибар, будет чуть-чуть с большей фильтрацией.
Как выбрать тепловизор для самостоятельных замеров: советы профессионалов
При выборе подобного оборудования не следует ориентироваться только на стоимость. Нужно учитывать все функции и опции, перечисленные в сегодняшней статье. Учитывая, что наш потенциальный читатель выбирает тепловизор исключительно для личного (либо коммерческого) использования, редакция Seti.guru берёт на себя смелость дать один совет.
Очень важно! Не стоит приобретать очень дорогостоящее оборудование – использовать весь его потенциал вы не сможете. Лучше выбрать модель с небольшим диапазоном температур
Основное внимание следует обратить на разрешение инфракрасного датчика. Также нет необходимости уделять слишком много внимания разрешению экрана – устройство можно скоммутировать с персональным компьютером, после чего рассмотреть картинку детально, выявив проблемные места
Цель проведения энергоаудита
Теплосъемка здания – отличный способ в течение нескольких часов определить слабые места (в ручном режиме на это уходит от двух недель) и сразу взяться за составление плана мероприятий со сроками выполнения каждого пункта и сметы на ремонт или переоборудование. Показания тепловизора настолько точны, что в план не попадут лишние работы (например, утепление, на всякий случай, всей наружной стены), останутся только необходимые пункты.
Все планируемые действия должны дать результат: при сохранении комфортных температурных показателей во всех помещениях здания минимизировать потребление энергоресурсов, что выгодно и владельцу (снижение расходов на отопление и кондиционирование).
Отчет о проведении комплексного ТВО объекта
Если ТВО проводит сторонняя компания, то по завершении работ обычно изготовляются карточка тепловизионного обследования объекта или тепловой паспорт. Если обследование выполнено в соответствии с правилами и нормами ГОСТ, то оно будет иметь юридическую силу, а использовать такой документ можно в суде.
К тепловым снимкам прилагается отчет, который обычно содержит следующие сведения технического и практического характера:
- Полные сведения об исследуемом объекте, дата и обстоятельства проведения ТВО.
- Ссылки на государственные нормативы и требования, на которые опирался эксперт.
- Условия проведения ТВО (температурный режим, уровень влажности, ветер и так далее).
- Полный перечень применяемого ТВО-оборудования, а также его краткое техническое описание.
- Перечень обнаруженных дефектов, недостатков, повреждений, трещин (если они есть).
- Советы и рекомендации по устранению вышеперечисленных недостатков (если они обнаружены).
- Сведения о компании + информация юридического характера, позволяющая идентифицировать организацию.
Как проводится тепловое исследование
Методика тепловизионного обследования электрооборудования, зданий, отдельных объектов предельно проста.
В общем случае алгоритм ТВО выглядит следующим образом:
Тепловизоры работают от аккумулятора, поэтому перед его применением следует выполнить зарядку. Если Вы планируете записывать какую-либо информацию (фото, видео), то необходимо проверить свободное место на карте памяти, поскольку в противном случае данные не смогут сохраниться.
Включите тепловизор, дождитесь запуска рабочего режима — и наведите устройство на нужный участок, который Вы хотите исследовать. Перемещать камеру-тепловизор следует медленно, поскольку разные устройства обладают разной чувствительностью (прибору нужно какое-то время, чтобы начать получать точные данные).
Если нужно сделать снимки или фотографии, активируйте соответствующий элемент интерфейса. Расположение нужного пункта или кнопки может сильно отличаться в зависимости от устройства и установленных программ. Если используете прибор впервые, под рукой должна быть инструкция по проведению тепловизионного обследования.
По завершении ТВО можно распечатать полученные фотографии, сохраненные на флэшку или карту памяти. Фото будут выступать в качестве доказательств Ваших слов.
Основные правила и рекомендации при проведении обследований
Чтобы полученные данные имели прогностическую ценность и соответствовали современным требованиям и нормам, должны быть выполнены определенные рекомендации по результатам тепловизионного обследования.
Перечислим основные из них:
- Исследование рекомендуется проводить в ясную безветренную погоду, когда на небе отсутствуют тучи и не идет дождь.
- Дело в том, что в случае ветренной погоды потоки воздуха могут распространяться в соответствии с направлением ветра, что сделает результаты экспертизы неточными. Однако это правило касается только внешних исследований.
- Если Вы хотите выполнить исследование комнаты или дома изнутри, то наличие ветра или осадков серьезного значения играть не будет, поэтому правила можно не придерживаться.
Вопрос эксперту
При какой температуре проводят тепловизионное обследование? На самом деле этот вопрос лишен практического смысла. Дело в том, что для точного исследования важна не столько температура окружающего воздуха, сколько факт наличия перепадов температур. Большинство приборов отличаются средней точностью — для них будет достаточно перепада на улице или в здании в 10-15 градусов. В таком случае можно получить четкие точные снимки, где все необходимые сведения будут четко просматриваться.
Нужно ли проветривать помещение перед тепловизионным обследованием? Большинство экспертов склоняются, что делать этого не нужно и даже вредно. Дело в том, что при проветривании активизируется теплообмен между окружающей природой и помещением/объектом. Поэтому прекратить проветривание следует минимум за 2-3 часа до проведения экспертизы
Важно создать естественные условия в помещении (не нужно открывать окна, приоткрывать двери и так далее)
Как выбрать тепловизор: основные характеристики
Несмотря на всю простоту эксплуатации и устройства прибора, он обладает большим списком характеристик, правильный выбор которых позволит остановиться на наиболее подходящем в данном случае аппарате.
Разрешение
Как и в матрицах объективов видео или фотокамер, тепловизоры тоже имеют свое разрешение. Причем здесь две разновидности этой характеристики. Существует разрешение дисплея и разрешение самого детектора.
Разрешение экрана может сильно отличаться от разрешения теплового детектора
Это абсолютно разные величины. Кстати, будьте внимательны, так как иногда производители выставляют высокое разрешение экрана вперед, затеняя тем самым низкое разрешение детектора.
Но в любом случае оба разрешения отражают детальность отображения тепловой карты. То есть чем выше разрешение детектора, тем более точно картинка будет соответствовать температуре реального объекта. То же самое касается и разрешения экрана. Оно отображает детальность уже полученной тепловой картинки.
Диапазон измеряемых температур и термочувствительность
Светлые зоны на стыке кровли и стены говорят о неправильном утеплении и утечке тепла
Термочувствительность характеризует минимальные границы определения двух соседних температур. Говоря проще, это точность определения температуры. Например, у исследуемого объекта есть зоны тепла и холода. При термочувствительности прибора в 0,05ºС он сможет отобразить разницу между зонами не меньше 0,05ºС, чего, в принципе более чем достаточно для бытовых нужд. Но в общем, чем меньше эта цифра, тем лучше.
Температурный диапазон — это максимальное и минимальное значение тепловизора, которое он способен отобразить. Чем шире диапазон — тем лучше.
Режим отображения и сохранения данных
Режимы отображения могут варьироваться в зависимости от программной платформы и аппаратного обеспечения. Основной режим практически всегда — полноэкранное инфракрасное изображение. То есть теплые зоны выделены более светлыми цветами, а холодные наоборот темными. Экран может иметь и дополнительные особенности, расширяющие возможности. Например, иногда удобной функцией бывает наложение реальной фотографии на тепловую картинку. Это позволяет более точно и подробно разглядеть точки изменения тепла.
Термограмма — это своеобразный отчет от тепловизора, на котором можно температуру определенных зон в зависимости от его цвета
Данные, полученные с тепловизора можно сохранять и анализировать или обрабатывать. Для этого возможен экспорт данных в картинку наиболее популярных графических форматов — JPEG, TIFF или PNG. Такая возможность присутствует не на всех моделях тепловизоров. Реже встречаются такие, которые помимо простой тепловой картинки умеют наносить прямо на изображение таблицу точных температур
Если нужна полная аналитика всех тепловых процессов исследуемого объекта, то стоит обратить внимание именно на такие модели
Дополнительные объективы и функционал
Тепловизор — это прибор, который, как правило, покупается не для разовых нужд, а для постоянного использования. Это в большей степени связано с тем, что аппарат довольно дорогой, обладает узким спектром решаемых задач. Поэтому профессиональный прибор лучше дополнить сменными объективами, упрощающими работу и расширяя функционал. Например, телескопический объектив может помочь произвести съёмку с дальних расстояний. А широкоугольный, наоборот, дает возможность захватить большую часть картинки в условиях небольших пространств.
Объективы, в основном используются для профессиональных моделей тепловизоров
Все остальные характеристики можно отнести к дополнительным. Например, наличие GPS, Wi-Fi, Bluetooth, лазерный указатель, компас — все это не влияет на качество и производительность тепловизора, однако, повышает удобство обращения с прибором.
Стоит ли овчинка выделки: стоимость некоторых моделей тепловизоров в разных ценовых категориях
По мнению редакции HouseChief.ru, самыми перспективными являются аппараты в средней ценовой категории. Ценовой диапазон подобного оборудования достаточно широк и составляет от 70 000 до 250 000 рублей, по данным на август 2018 года. Однако в этой статье мы рассмотрим, как дорогие, так и бюджетные модели в разных ценовых категориях.
CONDTROL IR-CAM2 – лидер среди самых дешёвых приборов
Снабжён двумя камерами – способной работать в обычном режиме и в диапазоне ИК. В комплект входит SD-карта на 4 Гб, которая сохранит информацию.
Тепловизор Condtrol IR-CAM2 эффективно и быстро находит «утечки» тепла в помещении
Однако, далеко не все функции доступны этому прибору. Устройство эффективно работает при большой разнице температур. Этим существенно ограничен его функционал.
Testo 882 – камера высокого разрешения с функцией записи видео с лазерной указкой
Прибор имеет ИК-подсветку, по сути, представляет собой полноценную видеокамеру, позволяющую снимать как в обычном, так и в ИК-режиме.
Testo 882 обладает достаточным разрешением ИК-датчика − 640×480 пикселей
Прибор оснащён системой автофокусировки с минимальным расстоянием записи в 20 см. Объектив имеет широкий угол фокусировки и позволяет проводить обследование как сложных, так и удалённых участков.
Fluke TiX580 – прибор, решающий задачи повышенной сложности для подробной съёмки объектов
Прибор обладает сверхчувствительной матрицей, способен схватывать более широкий угол обзора благодаря современным сменным объективам и совершенной системой автофокусировки.
Режим 8-кратного увеличения даёт возможность углублённо исследовать мельчайшие элементы ИК-изображения
Камера позволяет передавать потоковое видео в режиме лайф, а также способна сохранять данные в облачные хранилища. Как мы выяснили, профессиональные приборы − весьма дорогое удовольствие. Так, может есть альтернатива? Некоторые форумчане предлагают своё решение проблемы.
Как работать?
Специалисты утверждают, что для работы с тепловизором необходимы определённые навыки и знания. В неумелых руках, даже самый сложный и качественный прибор не сможет дать качественный результат. Для определённых видов работ выбирают конкретную модель устройства. Что необходимо сделать, наблюдать или измерить какие-либо показатели.
Прежде чем начать работать с тепловизором, необходимо провести калибровку. Это делается в лабораторных условиях. Вместе с прибором, приобретённым в магазине, выдаётся сертификат, который свидетельствует, что он прошёл проверку.
- Открывают линзу, как у фотоаппарата, проводят обзор; измеряют температуру в точках помещения, в которых она наиболее стабильна. Эти точки будут основой для вычислений.
- Измеряют температуру внутри дома и снаружи. Фиксируют влажность воздуха, силу и направление ветра.
- В дальнейшем проводится съёмка объекта.
- Если необходимо изучить трещину на поверхности или предполагаемый мостик холода, то прибор удерживают на расстоянии не более 25 см от объекта. Это позволит получить более чёткую картинку и произвести точные вычисления.
Изображение можно увидеть сразу на экране. Вычислительные данные по теплопотерям производят с помощью компьютерных программ. Обследование дома занимает много времени, до 5 ч. Бытовые устройства используют для выявления утечки на небольшом участке. Много времени это не занимает. С их помощью можно определить мостики холода в определённом помещении или неполадки в проводке. Для более тщательного обследования нужно время.
Плюсы методики исследования ТВО
Методика тепловизионного обследования обладает рядом серьезных преимуществ, а используют ее как опытные инженеры и строители, так и обычные люди. Перечислим самые главные плюсы методики:
- Простота технологии. Чтобы выполнить тепловизионное обследование какого-либо объекта не требуются специальные знания и умения. Достаточно иметь хороший качественный тепловизор, который покажет реальную картину вещей. Получать какое-либо образование также не понадобится — освоить работу с тепловизором очень просто, с этой задачей справится даже маленький ребенок (все сложные моменты в деталях расписываются в инструкции).
- Практическая польза. Тепловизионное обследование подойдет для исследования любых объектов — это могут быть дома, квартиры, многоэтажные здания, теплотрассы, коммуникации, отдельные элементы кровли, окна, стены и так далее. Почти все современные устройства оборудованы системой фиксации снимков, что позволяет провести исследование, чтобы потом внимательно изучить его результаты.
- Минимум сложного оборудования. Тепловизоры для обследования зданий и сооружений обладают компактными размерами и небольшим весом, поэтому их можно держать в одной руке. Устройство обладает интуитивно понятным интерфейсом, разобраться с которым весьма просто. Никакой вспомогательной техники для исследования не требуется (хотя для повышения точности понадобится соблюсти некоторые правила).
- Неплохая степень точности. Современные приборы для ТВО обладают высокой чувствительностью. Поэтому они с легкостью смогут найти участок с интенсивным перепадом температур. Современные тепловизоры могут определять температуру пространства в точность до нескольких градусов, что является отличным показателем (есть и более точные устройства, однако на практике в большинстве случаев в них мало практической пользы).
Показания ТВО могут выступать в качестве доказательства при судебных разбирательствах.
Например, Вы заказали строительство дома у некоторой компании, однако результаты постройки оказались неудовлетворительными. В таком случае Вы можете провести тепловизионное обследование для суда, а показания тепловой карты будут выступать в качестве твердого доказательства, что при постройке действительно были допущены ошибки.
Экспертиза может касаться любых аспектов строительства — можете провести тепловизионное обследование кровли, крыши, стен, потолков и так далее.
Требования к организациям, проводящим ТВО
В России тепловизионное обследование помещений слабо регулируется государством, а провести такое обследование практически любая компания или даже частный мастер, какие-либо разрешения для этого не понадобятся.
Хорошие организации при ТВО ориентируются на отечественные и международные нормы. Основные нормативные документы — ГОСТ 26629-85, ГОСТ 26254-84, ГОСТ 18353–79, СП 13-102-2003, СНиП 23-02-2003. Большим плюсом будет форма собственности СРО — такой статус обычно присваивается лабораториям и исследовательским проектам.
Немного истории
Человека, открытия которого привели к созданию тепловизора, звали Фридрих Вильгельм Гершель.
Именно ему, в далеком 1800 гуду вздумалось измерить температуру основных цветов видимой части спектра. Расположив термометры в синем, красном и желтом лучах, Гершель произвел замеры и выяснил, что температура у разных цветов отличается и увеличивается от синего к красному. Тогда ученый передвинул термометр намного за красный луч (в темную зону) и получил самый высокий замер. Таким образом ему удалось открыть невидимый человеческому глазу диапазон солнечного излучения, названный инфракрасным.

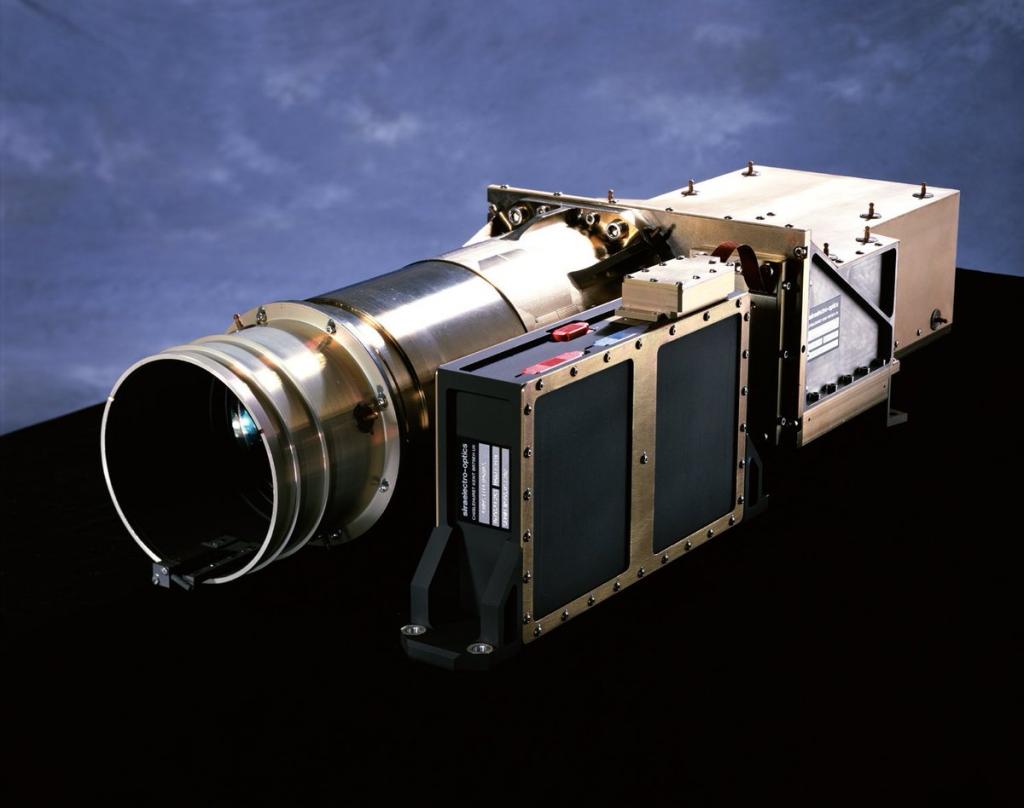

Толчком к дальнейшему развитию тепловизионных технологий, как это часто бывает, стали изыскания в области военной техники. Уже в 1936 году немецкие противотанковые пушки были оборудованы инфракрасными прицелами для ведения огня в ночное время. Танкисты РККА в том же году получили аналогичные изделия типа «Шип» и «Дудка», позволяющие танковым колоннам совершать марши в ночное время.
Разработки ИК устройств для наблюдения, наведения на цель и обнаружения не прекращались и во время второй мировой войны, причем по обе стороны линии фронта.
Выводы
Тепловизионное обследование – это изучение характеристик материалов и конструкций путем сканирования, сравнения температурных показателей поверхностей. Тепловизор сканирует поверхности инфракрасным изучением, переводит результаты в графическую тепловую карту. Такой вид исследований относится к неразрушающим методам, может применяться в строительстве, энергетике, производстве.
Заказать тепловизионное обследование для любых видов зданий, помещений и коммуникаций можно в компании Смарт Вэй. Звоните, мы подробно расскажем об условиях сотрудничества, сделаем индивидуальное коммерческое предложение.
При подготовке статьи использованы следующие материалы:
- Градостроительный кодекс РФ (скачать);
- ГОСТ 26629-85 Методы тепловизионного контроля (скачать);
- ГОСТ 23483-79 Контроль неразрушающий. Методы теплового вида (скачать);
- ПБ 03-372-00 Правила аттестации и требования к лабораториям неразрушающего контроля (скачать);
- ГОСТ Р 54852-2011 Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций (скачать).
