Как проверить статор и ротор болгарки

Как проверить ротор генератора

Первым шагом будет прозвонка обмотки возбуждения. Для этого на мультиметре устанавливаем режим на проверку сопротивления и измеряем его между контактными кольцами – сопротивление обмотки должно находится в пределах 2,3-5,1 Ом. Когда оно свыше – то или обрыв или же просто плохой контакт между кольцами и выводами обмотки. Малое сопротивление говорит о межвитковом замыкании.

При помощи режима амперметра на мультиметре также можно проверить потребляемый обмоткой ток. Нужно подать 12В на контактные кольца и в разрыве цепи замерить – обмотка возбуждения не должна потреблять более 3-4,5 Ам.

Ротор генератора авто

Статор (обмотка) генератора авто

К полному комплексу можно еще добавить и проверку сопротивления изоляции ротора. Чтобы это сделать, понадобится 40-ка ватная лампочка и провода (один провод от розетки на кольцо, а другой через лампочку на корпус – если все в норме, то лампочка не загорится, если же нить едва накаливается — значит происходит утечка тока на массу).

Придерживаясь всех рекомендаций и последовательности проверки, в большинстве случаев, вам без проблем удастся проверить генератор автомобиля и его работоспособность своими силами, имея в своем распоряжении только один мультиметр. А вот чтобы его отремонтировать, определив неисправный узел, надо заменить вышедшую из строя деталь. Контролируйте натяжение ремня, состояние контактов, следите за лампочкой генератора на приборной панели и генератор прослужит вам дольше.

В автомашине имеются два источника питания — это аккумулятор и генератор. Первый питает электрическую цепь тогда, когда двигатель не работает. Второй — когда двигатель уже запущен. В этом случае аккумулятор переходит в режим потребителя электрического тока и пополняет истраченную энергию для запуска двигателя.

На практике довольно нередко встречаются неисправности того или иного источника питания. Проявляются они зачастую одинаково. Стартер отказывается раскручивать двигатель, в итоге мотор не запускается. При запущенном двигателе загорается контрольная лампочка на щитке приборов с иконкой аккумулятора. Она указывает, что появилась неисправность и батарея не заряжается.

Роторные неисправности

В случае оптимального использования ротор не изнашивается. Ежедневное техническое обслуживание проводится с заменой щеток при их износе. Но со временем под большими нагрузками статор нагревается и образуются углеродистые отложения. Наиболее распространенная механическая неисправность. износ подшипника или неровности.

Шлифовальная машина будет работать, но в то же время пластины быстро изнашиваются, и со временем двигатель разваливается. Чтобы избежать повреждения, проверьте инструмент и поддерживайте нормальное обслуживание.

Влага при контакте с металлом вызывает образование ржавчины. Сила трения увеличивается, ток нужен больше, чтобы работать. Происходит значительный нагрев контактных групп, пайка, появляется сильная искра.

Аннотация по пропитке (с учётом регулятора числа оборотов)

  • Убедившись без заморочек, отправьте якорь в электродуховку на прогрев для наилучшего протекания эпоксидки.
  • После прогрева поставьте якорь на стол под наклоном для наилучшего растекания по проводам. Капните смолой на лобовую часть и медлительно крутите якорь. Капайте в преддверии клея на обратной лобовой части.

В завершение процесса немного проточите коллектор. Балансируйте якорь при использовании динамической балансировки и болгарки. Сейчас проточите совсем на подшипнике. Нужно прочистить пазы меж ламелями и отполируйте коллектор. Сделайте окончательную проверку на обрывы и замыкания.

Особенность обмотки для болгарок с регулируемым числом оборотов в таком вопросе, что ротор намотан с припасом мощности. Плотность тока оказывает влияние на число оборотов. Сечение провода завышено, а количество витков занижено.

Замена якоря самостоятельно в домашних условиях

Практика показывает, что если решено заменить якорь болгарки, то менять его лучше всего вместе с опорными подшипниками и крыльчаткой охлаждения двигателя.

Для замены потребуются:

  1. Новый якорь УШМ. Должен соответствовать вашей модели. Взаимозамена с другими моделями — недопустима.
  2. Отвёртки, гаечные ключи.
  3. Мягкая щётка и ветошь для протирки механизма.

Как снять якорь

Замена якоря начинается с разборки болгарки. Выполняются следующие шаги:

  1. Отвёрткой выкручиваются щёточные узлы с двух сторон. Извлекаются щётки.
  2. Выкручиваются 4 винта, крепящие корпус редуктора.
  3. Аккуратно вскрывается и снимается крышка редуктора для получения доступа внутрь шестерёночного механизма.
  4. Снимается стопорное кольцо, фиксирующее малую шестерню на якоре.
  5. Освобождается от крепления фиксатор якоря, извлекается якорь вместе с малой шестернёй и подшипником.
  6. Шестерня, подшипник и диск фиксации якоря снимаются, протираются ветошью.Подшипник снимается специальным съёмником.

Видео: замена подшипников на болгарке

Как поставить якорь на место

Чтобы установить на место новый якорь болгарки следует взять новую деталь, после чего собрать инструмент в обратном порядке. Последователь действий следующая:

  1. На вал якоря устанавливается диск фиксации.
  2. Методом напрессовки устанавливается подшипник.
  3. Насаживается малая шестерня и фиксируется стопорным кольцом.
  4. Якорь заводится в корпус редуктора, совмещаются стыковочные отверстия.
  5. Закручиваются болты крепления редуктора.
  6. Якорь с редуктором вставляется в корпус болгарки и фиксируется.
  7. Щётки осаждаются на свои места, закрываются крышками.

После выполнения указанных действий болгарка готова к работе. Замена якоря произведена.

Видео: как проверить болгарку

Древняя суфийская мудрость гласит: «Умён тот человек, который способен выйти с достоинством из сложной ситуации. Но мудр тот, кто в такую ситуацию не попадает.» Соблюдая правила эксплуатации бытовой техники, не допуская перегрева мотора, можно избежать поломок и неурядиц в работе болгарки. Содержание и хранение инструмента в чистоте и сухости предотвратит его механизмы от загрязнения и окисления токонесущих элементов. Своевременное техническое обслуживание инструмента гарантированно избавит от неприятных сюрпризов во время работы.

Первые два с половиной “блина” — комом.Мотать начал по другой (симметричной, приведенной выше схемы), посчитав — что там картинка размотки последней катушки, а первая должна мотаться в обратную сторону.Мотал проводом от петли размагчивания телевизора.Но, с петлёй легко распустить не получилось, надо было карусель делать и начал распутывать на две катушки).Ну, а раз две примерно одинаковые получились, то решил мотать двуххордовую с двух концов двумя отдельными проводами.В общем, не понятно, чем мозги были заняты (терпение и усидчивость — никогда не были моими достоинствами), но намотал чёрти что — и по количеству витков в полуобмотках и по пазам и даже одну ламель пропустил

.Даже не стал подпаивать провода к ламелям, а сразу размотал.Второй раз решил , что для первой перемотки якоря всё таки надо начать самой простой последовательной намотки.Но и тут не обошлось без казусов почти таких же.Во втором случае решил всё таки все пропаять без пропитки и подключить.Проверял пониженным питанием через транс (36 В).Ничего не закрутилось. Гудел как трансформатор , только якорь залипал к статору.Смена полярности подключения щеток — тоже ничего не дала. если не учитывать, что при включении в разных положениях ротора он всё таки поворачивается на некоторый угол, но при разных положениях — крутится в разные стороны.Перемотал тем же проводом (места оголённые для подпайки к ламелям заизолировал малярным скотчем)  .Постарался максимально быть внимательным, но боюсь , что мне это не дано.Хотя, надеюсь. что максимально что в этот раз напортачил — намотал везде не по 15 витков полуобмотки. а 14-16.Но и в этот раз ничего не завертелось и даже изменение полярности щеток и положения якоря вообще никак не влияли.Напоследок, решил поиграть положением щеток относительно ламелей коллектора, дабы узнать — вообще глухо или может не то “опережение зажигания” и не в ту сторону сдвиг и направление намотки.Как ни странно — все закрутилось в положениищёток по 80 градусом он номинального положения.Правда , ещё и крутилось в обратную от нужной стороны.Вот теперь и дилемма — придумать как закрепить щётки в работающем положении или перемотать новым  (вернее другим) проводом по другой схеме.(той что изначально собирался , а не отзеркаленной (приверенной в этом сообщении).

Проверка мультиметром

Статор можно проверить с помощью мультиметра. Это универсальный измерительный прибор. Он может использоваться для измерения различных электрических величин: напряжения, тока и сопротивления. Он состоит из корпуса с дисплеем, выключателем и розетками и двух кабелей с датчиками (плюс и минус). Минусовой датчик всегда подключается к нижнему гнезду, а плюсовой датчик — к среднему или верхнему гнезду, в зависимости от силы тока испытуемого объекта.

Чтобы проверить статор электромясорубки, установите мультиметр на значение сопротивления от 20 до 200 Ом и поочередно вставляйте измерительный штифт в обмотки. Если сопротивление везде одинаково, катушка в порядке. Если измерительный прибор показывает разное сопротивление в определенных точках, значит, катушка короткозамкнута или одна из катушек неисправна. Тот же принцип используется для проверки статора с помощью омметра. Единственное отличие от мультиметра заключается в том, что он может измерять только сопротивление.

Как проверить якорь болгарки на исправность

Виды неисправностей якоря:

  1. Обрыв токопроводников.
  2. Межвитковое замыкание.
  3. Пробой изоляции на массу — это замыкание обмотки на металлический корпус ротора. Происходит из-за разрушения изоляции.
  4. Распайка коллекторных выводов.
  5. Неравномерный износ коллектора.

Если якорь неисправен, происходит перегрев двигателя, оплавляется изоляция обмотки, витки коротко замыкаются. Отпаиваются контакты, соединяющие обмотку якоря с пластинами коллектора. Прекращается подача тока и двигатель перестаёт работать.

Виды диагностики якоря:

  • визуально;
  • мультиметром;
  • лампочкой;
  • специальными приборами.

Стандартная диагностика

Прежде чем взять прибор для диагностики, осмотрите якорь. На нём могут быть повреждения. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Ламели имеют загнутые края, называемые петушками, для соединения с обмоткой.

Петушок ламели

Из-за нарушения этих контактов ламели выгорают.

Выгорание ламели

Другие повреждения коллектора: приподнятые, изношенные или пригоревшие пластины. Между ламелями может скапливаться графит от щёток, что тоже указывает на короткое замыкание.

Загнутые пластины коллектора

Как проверить якорь болгарки на исправность

Мультиметр — универсальный инструмент, часто используемый для проверки якоря

Многих интересует, как правильно проверять якори, установленные в болгарках от Бош или Интерскол. Прежде чем приступить к диагностике, необходимо провести предварительный визуальный осмотр. С его помощью можно увидеть видимые причины поломки.

Например, таким образом можно будет определить, не оплавилась ли проводка. Если внимательно осматривать деталь, можно заметить различные вмятины или погнувшиеся участки.

Также визуальный осмотр проводится, чтобы убедиться в том, что на витках отсутствует припой и другие токопроводящие элементы. Дело в том, что они нередко становятся причиной появления короткого замыкания, которое приводит к выгоранию ламелей.

Диагностика механической части УШМ

Чаще всего ремонту или замене в механической части болгарки подвергаются подшипники и шестерни (см. рис. ниже). Износ и выход из строя этих деталей обычно сопровождается повышенной вибрацией, нехарактерными звуками или заклиниванием редуктора. Диагностика их состояния производится визуально после полной разборки корпуса, а по ее результатам принимается решение о необходимости и виде ремонта.

Кроме того, в редукторах болгарок применяют защитные муфты, предотвращающие резкий рывок корпуса при заклинивании диска. Такие устройства изначально предназначены для работы в экстремальных условиях и, как правило, требуют ремонта очень редко.

Проверка шестерней редуктора

Для того чтобы осмотреть шестерни редуктора болгарки, необходимо отделить его от привода, а затем полностью разобрать. Диагностика заключается в визуальном определении степени износа зубьев, а ремонт — в замене отработавшей свой срок шестерни на новую. Основные виды неисправностей шестерен, требующих ремонта редуктора, — это стачивание и выкрашивание зубьев.

Проверка стопорной кнопки

Фиксатор шпинделя болгарки (стопорная кнопка) необходим для его удержания в неподвижном состоянии при затягивании прижимной гайки. Если он начинает западать, необходимо снять кнопку, вынуть шток и пружину, а затем очистить внутреннюю часть и визуально проверить состояние штока, сальника и пружины. Ремонт фиксатора обычно заключается в замене одного из этих компонентов (см. видео).

Проверка фланца для крепления дисков

Обычный опорный фланец болгарки — это простое устройство в виде диска, к которому прижимается отрезной круг. Его поверхность должна быть ровной, без выбоин и задиров. Ремонту он не подлежит, а при износе просто заменяется на новый.

Проверка подшипников ротора

Подшипник ведущего вала болгарки, который является валом ротора электродвигателя, можно осмотреть и заменить без полной разборки редуктора. Для этого достаточно разъединить корпус редуктора и привода (см. рис. выше). Если же принято решение о ремонте с заменой подшипника, то придется полностью извлекать ротор электродвигателя, снимать ведущую шестерню (см. фото ниже), а затем удалять старый и ставить новый подшипник.

Проверка индикатором короткого замыкания

Обнаружить обрыв обмотки или короткое замыкание в ней можно с помощью индикатора коротко замкнутых витков (ИК). Другие названия – индикатор межвиткового замыкания или индикатор дефектов обмоток электрических машин.

Прибор состоит из:

  • блока питания;
  • корпуса с ЖК-дисплеем, гнездами для подключения принадлежностей;
  • соединительных проводов;
  • большого индукционного датчика;
  • малого индукционного датчика.

Порядок проведения проверки статора болгарки прибором ИДВИ:

  1. Осмотреть индикатор межвиткового замыкания. Убедиться в отсутствии внешних повреждений, целостности соединительных проводов и датчиков.
  2. Подключить блок питания.
  3. Нажать кнопку питания и убедиться в исправности прибора.
  4. Если индикатор дефектов обмотки долго находился на холоде, то его нужно выдержать при комнатной температуре не менее 2 часов.
  5. Отключить электропитание УШМ.
  6. Выбрать из двух датчиков большой или малый в зависимости от размера статора.
  7. Если в паспорте угловой шлифовально машины не указано номинальное напряжение, приходящееся на один виток обмотки, то его нужно определить по формуле: номинальное напряжение всей катушки делить на количество витков.
  8. Включить прибор.
  9. Установить на индикаторе ближайшую большую, чем полученная при расчете, амплитуду импульсного испытательного напряжения.
  10. Прижимая датчик к поверхности обмотки, последовательно проверить все пазы, выжидая по 3–4 с. При обнаружении короткого замыкания прибор издаст звуковой сигнал, а на дисплее появится соответствующая надпись.
  11. Если короткозамкнутые витки не обнаружены, то на приборе установить следующую (большую по значению) амплитуду и убедиться в наличии запаса прочности изоляции обмотки.
  12. Выключить прибор.

Как поменять старый редуктор на новый

Угловые шлифовальные машины различаются по размеру, мощности и производителю, но принцип расположения компонентов одинаков. Новый якорь двигателя угловой шлифовальной машины подбирается строго в соответствии с моделью вашего инструмента.

  • Ослабив все винты крышки, корпуса и редуктора в сборе, извлеките редуктор с якорем из корпуса. Редуктор и арматура обычно жестко соединены друг с другом. Для их ослабления необходимо разобрать коробку передач.

Редуктор и арматура

Видео: как снять и в чём могут быть трудности

Вставьте новый подшипник в корпус редуктора со стороны ротора. Вкрутите пластину, из-за которой сломалась крыльчатка. Вставьте шестерню в корпус и затяните гайку так, чтобы она вошла в пазы шестерни. Установите крыльчатку на новый фитинг и вставьте фитинг в корпус редуктора. Затяните гайку.

Советы профессионалов

Некоторые советы профессионалов помогут предотвратить поломку якоря болгарки и продлить срок службы электроинструмента. Предотвращение попадания пыли и грязи внутрь корпуса:

  • использовать строительный пылесос для удаления пыли при пилении неметаллических материалов;
  • проливать водой место пропила, снижая пылевыделение;
  • закрыть воздухозаборные решетки марлей или куском капроновых колготок, периодически менять/ очищать данную изоляцию;
  • настроить редуктор так, чтобы направление вращения круга было обращено «от себя» – пыль и другие продукты пиления будут направляться в сторону от воздухозаборных решеток;
  • не класть УШМ на землю, в песок, грязь и на мокрые поверхности.

Советы по работе с болгаркой:

  • погружать режущий диск в материал медленно, без нажима;
  • помогать пилению движением болгарки вперед и назад;
  • сопоставлять объем пиления и свойства материала с техническими характеристиками и мощностью болгарки;
  • при наличии возможности регулировки оборотов, не пилить на низких оборотах слишком долго.

О том, как проверить якорь болгарки, смотрите в следующем видео.

Статор – неподвижная часть электродвигателя, предназначенная для создания электромагнитного поля, в котором вращается ротор (движущаяся часть мотора). В число возможных причин неисправности угловой шлифовальной машины –УШМ, «болгарки» – входит обрыв или короткое замыкание витков обмотки (катушки) статора.

Как разобрать болгарку для диагностики

Для диагностики электрической части машины и устранения механических неисправностей машина должна быть разобрана. Разборка производится по следующему алгоритму.

Как упоминалось ранее, наиболее распространенной причиной неисправности машины является неисправность в электрической части машины. Для правильной диагностики электрических цепей инструмента электрики используют специальный прибор — тестер.

Если вы нажали кнопку запуска машины и она не работает, в 90% случаев причина неисправности не настолько серьезна, чтобы вы не смогли отремонтировать кофемолку своими руками.

В первую очередь необходимо проверить кабель питания и штекер на его конце. Если он выдвижной, открутите его и проверьте плотность контактов. В противном случае следует разобрать мельницу (снять крышку машины) и «проверить» кабель тестером, убедившись, что ток достигает контактов кнопки «пуск». Если тестер показывает обрыв, замените кабель на новый.

Если ток поступает на кнопку, но не продолжается (когда кнопка находится во включенном положении), выключатель неисправен. Кнопка не подлежит ремонту

Его необходимо заменить на новый, но сначала обратите внимание на контакты, которые необходимо удалить, чтобы потом правильно их подключить. Неправильное подключение контактов может привести к ожогам обмотки двигателя

Если проверка показывает, что и кабель, и кнопка пуска в порядке, но щетки не активируются, необходимо очистить контактные пластины щеткодержателей. Если эта процедура не дала результата, рекомендуется заменить щетки. Если щетки в порядке и получают питание, далее следует проверить ротор и статор на наличие коротких замыканий и обрывов.

Проверка якоря электродвигателя

Ротор электродвигателя может иметь следующие неисправности: Короткое замыкание между обмотками и обрыв проводников на контактах лопастей. Вы можете проверить якорь вращающегося колеса с помощью мультиметра: Переведите прибор в режим сопротивления, установите значение 200 Ом и измерьте щупом сопротивление между двумя соседними лезвиями. Все пары лезвий должны быть проверены таким образом. Если значения сопротивления одинаковы, обмотка ротора не повреждена. Если при проверке обнаруживается другое значение сопротивления и разомкнутая цепь, значит, неисправность в катушке. В этом случае необходимо отремонтировать арматуру отрезного болта.

Если у вас нет измерительного прибора, вы также можете проверить ротор с помощью 12-вольтовой лампочки и соответствующей батареи. Мощность должна быть в пределах 30-40 Вт. Испытание проводится следующим образом: Подайте 12-вольтовое напряжение от аккумулятора на вилку угловой шлифовальной машины, подключите лампочку к разрыву в одном из проводов и начните вращать шпиндель угловой шлифовальной машины. Если обмотка в порядке, лампочка будет гореть стабильно, не мигая. Если между обмотками возникнет короткое замыкание, яркость свечения лампы изменится. В таком случае отремонтировать якорь своими руками будет сложно, так как форма намотки якоря довольно сложная, а сама процедура требует специального оборудования и знаний. Поэтому рекомендуется доверить эту процедуру профессионалам. Лучший способ решить ситуацию — заменить арматуру на кронштейне на новую.

Порядок разборки УШМ

Перед тем, как проверить якорь электродвигателя, необходимо до него добраться, а, значит, не обойтись без разборки. На этом этапе основное, что надо постараться сделать – это не навредить еще больше. Количество винтов, крепящих кожух и винтов, крепящих пластину, может отличаться от модели к модели. В любом случае полезными могут оказаться следующие советы:

  • Подбирайте правильную отвертку. Так вы облегчите себе задачу и не испортите винты. В противном случае выкручивание поврежденных винтов затянется на неопределенное время.
  • В некоторых моделях УШМ крепеж может иметь разную длину. Вы скажете себе спасибо, если зарисуете, запишите или сфотографируете положение крепежных элементов.

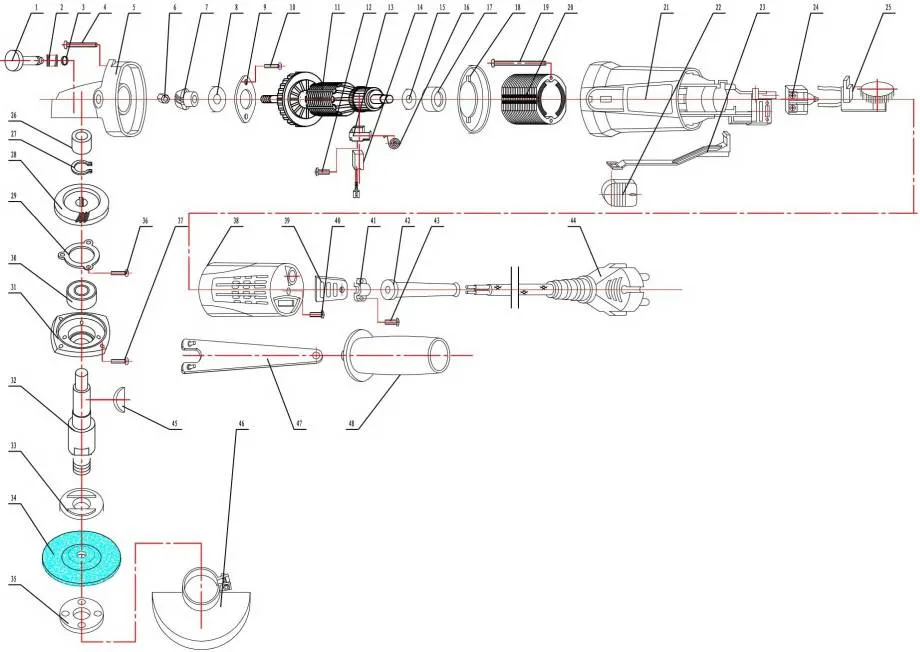

Деталировка (схема разборки) болгарки

Если вы никогда раньше не занимались диагностикой и ремонтом болгарки, делайте фотографии на каждом этапе разборки. Это будет гарантией успешной сборки электроинструмента.
