Как разобрать патрон шуруповерта

Демонтируем патрон

В зависимости от способа крепления патронного механизма, методы разборки будут различаться.

Резьбовое соединение

Разбирать такую конструкцию надо в таком порядке.

1. Аккуратно производим откручивание стопорного винта.

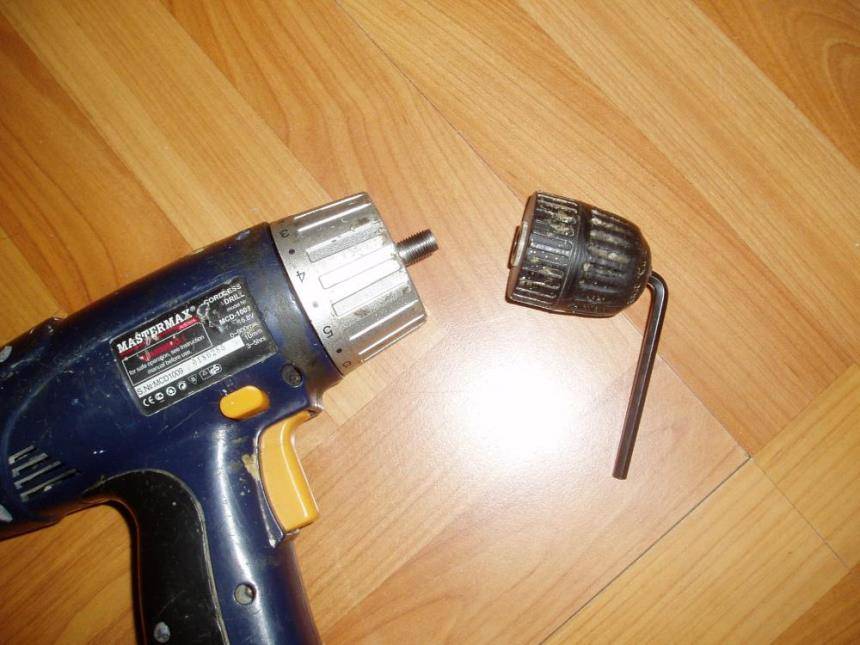

2. Выкручиваем патрон против часовой стрелки, если резьба затянута на совесть, зажимаем вал инструмента в тиски. Для откручивания используется газовый ключ. Потом снимаем устройство и осматриваем его на предмет целостности и исправности.
3. Если сверло заклинило в губках, то наносим не сильные, но точные удары молотком с помощью выколотки по кулачкам сверху.

Установку осуществляем в обратном порядке. При закручивании нового устройства вал надо фиксировать от проворачивания свободной рукой. Последним закручиваем стопорное устройство. В помощь домашним умельцам видео:

Соединение конусом

Снять патрон с конусной части вала довольно легко. В комплекте дрели должно быть специальное приспособление для этих целей, но многие опытные мастера пользуются таким методом: переворачивают инструмент сверлом вниз, закрепляют его и равномерными ударами молотком по тыльной стороне приспособление выбивается с вала.

После демонтажа надо отшлифовать конусные поверхности при помощи наждачного полотна, если есть задиры поверхности, то удалите их напильником. Новый патрон устанавливается на место еще проще — ударами киянки поверху он усаживается плотно на место соединения.

Пользователям необходимо помнить, что удаление сверла или другой насадки, когда их заклинило в патроне, требует определенных навыков и умения обращаться со слесарными инструментами, но в любом случае надо демонтировать устройство. Если же патрон на дрели вышел из строя, то его надо заменить.

https://youtube.com/watch?v=2hanA49prIQ

Виды патронов для дрели

Любая электрическая или ручная дрель имеет некий патрон для закрепления сменного инструмента. По типу установки на саму дрель существуют такие основные виды патронов:

Резьбовой.

Устанавливается посредством наворачивания на резьбу на патроне. Резьба (ее тип и диаметр) обозначаются методами литья и механической обработки. Выпускается под некоторый интервал рабочих диаметров хвостовика.

Конусный (конус Морзе).

Устанавливается элементарным насаживанием на специальный элемент конусной формы. От резьбового отличается буквой «В». Снять его оптимально способом сбивания. Закрепление сменного инструмента – чаще всего быстрозажимным методом.

Конусный патрон для дрели

Чаще всего метод задействуется в электроинструменте профессионального уровня. Причина – качественный уровень крепления патрона.

Что касается способов непосредственного закрепления сменного инструмента, виды патронов по этому признаку приведены далее.

Ключевые

Один из самых популярных патронов для дрелей, в основном – электрических с небольшой мощностью.

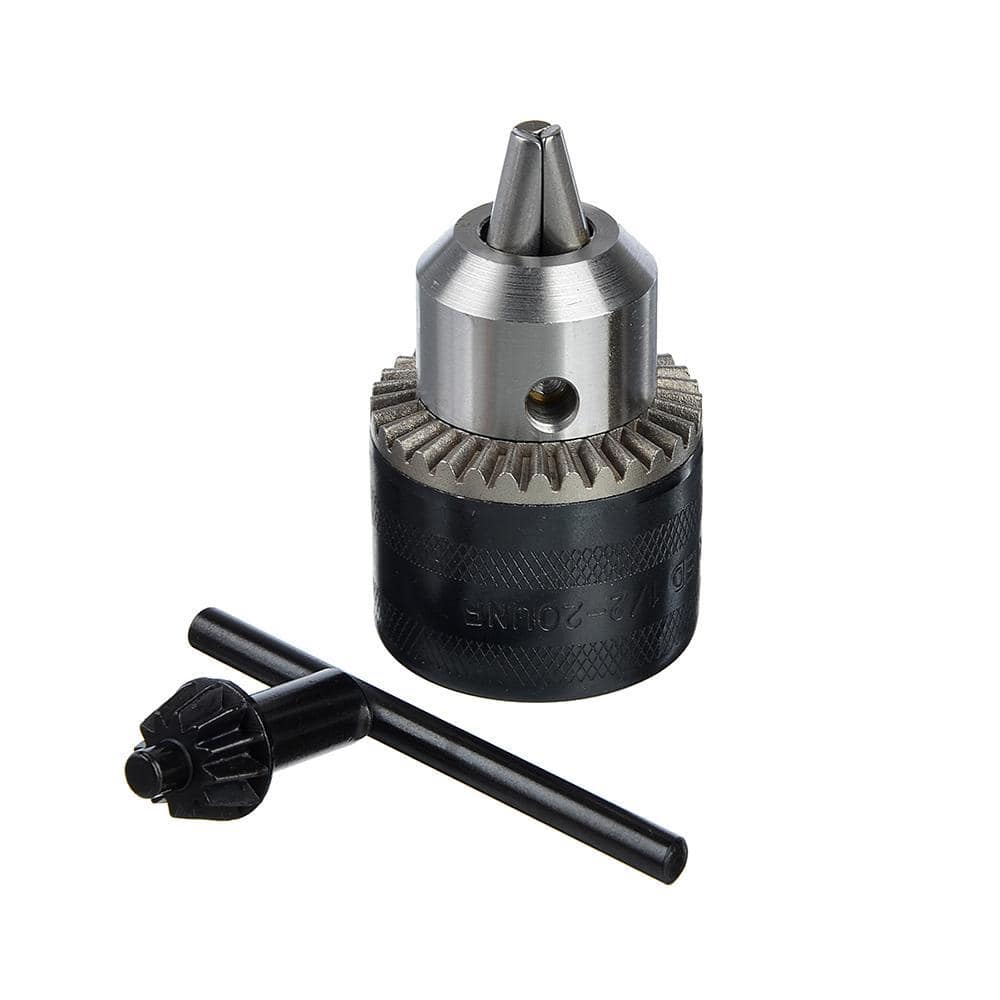

Ключевой патрон

Главная особенность – высокая надежность закрепления сменного инструмента. Замена выполняется при отключенном инструменте двумя руками. Для того, чтобы выкрутить насадку (сверло или другую, на хвостовике), обязателен ключ.

Он представляет собой рычажок с частью уникальной формы для взаимодействия с патроном. Будучи зафиксированным в отверстие и получая вращение, он смещает нижнюю часть патрона. При этом снимается усилия сжатия на цангах, насадка выпадает. В какую сторону крутить ключ, часто все забывают: для откручивания следует вращать по часовой стрелке.

Сфера применения расширена до ударных дрелей. Благодаря отсутствию проворачивания сверла рабочий процесс не остановится неожиданно.

Взаимозаменяемость ключей работает на универсальность электроинструмента. Популярное решение: прикрепить этот предмет обычной изолентой к шнуру питания.

Быстрозажимные

Один из самых распространенных типовпатрона дрели — быстрозажимной патрон. Широко применяется для производства электродрелей и перфораторов.

Быстрозажимной патрон

Предназначается для максимально быстрой замены сменного инструмента. Поменять его просто, для этого не требуется ключ. Требуется лишь удерживать верхнюю (торцевую) часть и откручивать ее в нужную сторону. Перед работой рекомендуется изучить инструкцию – есть модели с левой резьбой.

Существуют патроны с 1 и 2 муфтами. В двухмуфтовом придется держать насадку двумя руками, поэтому замена может быть неудобной. Электрический инструмент позволяет в некоторой степени назвать патрон как самозажимной. При этом верхняя часть с насадкой удерживаются одной рукой. Вторая подает питание электродвигателю, который медленно вращает вал.

Патрон цанговый

Цанговый вид патрона применяется для станков, обрабатывающих металл резанием. Фиксация режущего инструмента выполняется автоматически. Ограниченно задействуется для мини дрели.

Патрон цанговый

Основное применение: точные операции на станках токарном, сверлильном, фрезерном. Установить в него можно как режущую сменную насадку, так и обрабатываемую заготовку цилиндрической формы. Ввиду быстрой возможности поменять патрон на дрели оптимально его применение на дрель или станок с ЧПУ.

Принцип действия заключается в следующем. Конструкция: цанги (плоские или объемные зажимающие части) и гайка. При движении гайки цанги сжимаются, центрируют вставленный объект и удерживают его. Лучше работает патрон с большим количеством цанг. Существуют вариации с тремя, четырьмя, шестью и более цангами-лепестками. Каждая из них рассчитана под заготовку определенного диаметра.

Открутить такой инструмент не составляет большого труда.

Мини патрон для дрели

Мини-патрон для дрели устанавливается еще на сверлильный станок небольшого размера.

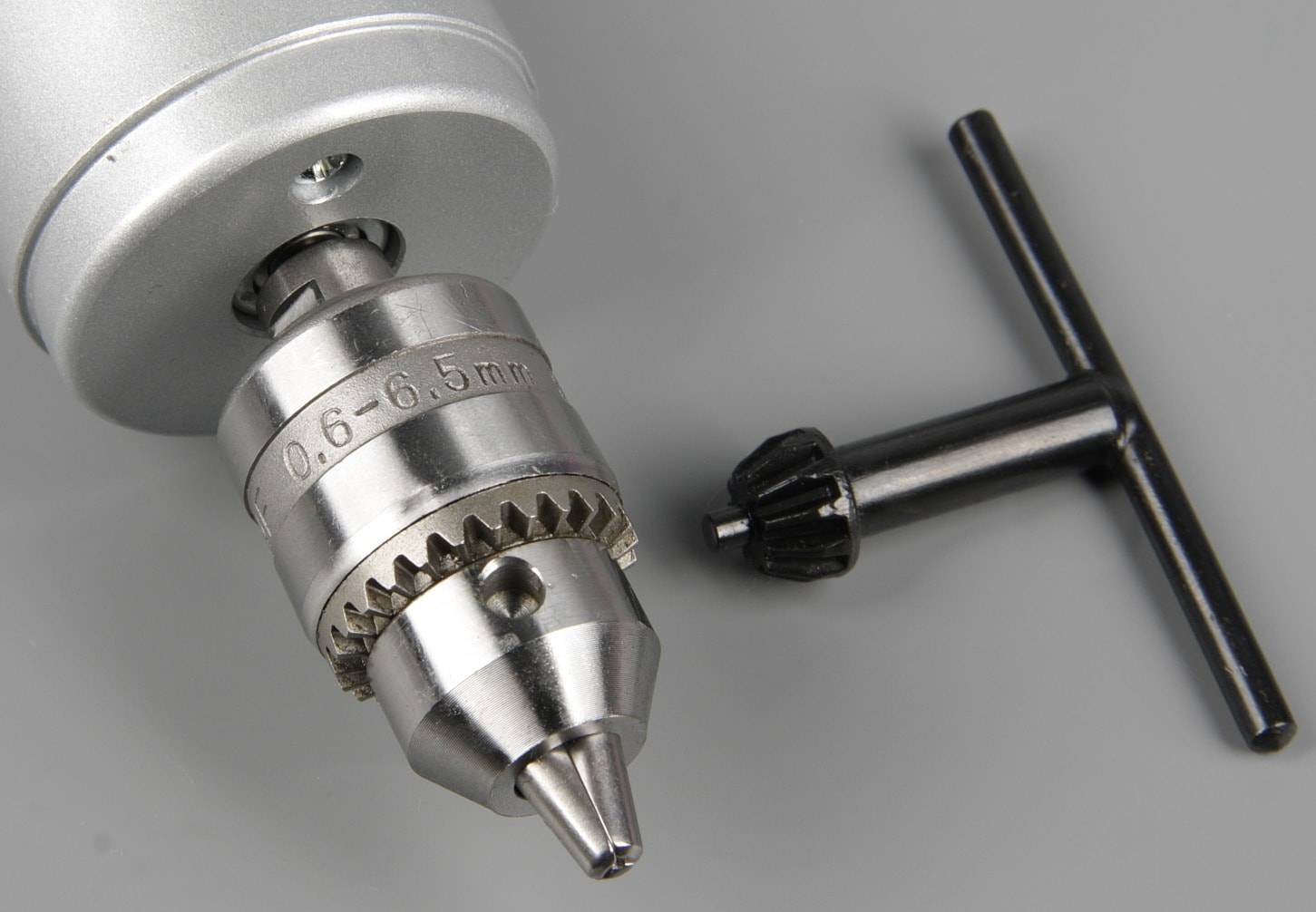

Мини патрон для дрели

Основная категория пользователей – электронщики, ювелиры и граверы, мастера дверных и точных работ. Главная возможность этой разновидностиинструмента: работа с диаметром хвостовой части режущего инструмента до долей миллиметра.

Частота вращения – почти не ограничивается, на уровне десятков тысяч. Масса – до десятков грамм. Сменить его просто – действия аналогичны тем, что выполняются для более габаритных видов.

Как правильно осуществить демонтаж фиксирующего устройства?

Существует несколько различных способов демонтажа фиксирующего устройства электроинструмента.

Первый способ заключается в использовании шестигранного ключа номер 10 или 12. Для снятия фиксирующего приспособления зажимаем в нем ключ коротким концом. После зажатия ключа осуществляем запуск шуруповерта на несколько секунд. Это делается для того, чтобы произошел удар ключа вторым концом о стол или другую опору. После этого, вращая ключ, снимаем приспособление.

Второй способ разборки заключается в следующем. Сначала разводим кулачки устройства на максимум. Внутри патрона находим винт и выкручиваем его. Выкручивание винта осуществляется по часовой стрелке. После откручивания винта зажимаем шестигранный ключ в патроне электроприбора. Резко повернув ключ против часовой стрелки, разбираем устройство. При возникновении затруднений с поворотом зажатого ключа можно воспользоваться молотком, ударив им по ключу.

Чтобы разобрать устройство фиксирования рабочего инструмента, закрепленное при помощи конуса Морзе на шуруповерте, следует использовать молоток. При помощи него наносятся удары по корпусу устройства фиксации.

http:

После снятия патрона и его разборки можно приступать к ремонту. Разобранное устройство фиксирования рабочего инструмента осматривается, проводится ревизия всех его конструктивных элементов, при необходимости вышедшие из строя компоненты заменяются новыми.

Устройство и неисправности шуруповёрта

Все шуруповёрты устроены примерно одинаково. Они состоят из следующих функциональных узлов:

• кнопка пуска;
• широтно-импульсный регулятор;
• электродвигатель;
• транзистор;
• планетарный редуктор.

Шуруповёрт любой модели состоит из пяти основных функциональных узлов

Все компоненты прибора находятся в прочном и эстетичном корпусе, который имеет прорезиненую рукоятку, кнопки управления и регулировки, а также гнездо для установки аккумулятора (если шуруповёрт рассчитан только на работу от сети 220 В, аккумулятора у него нет).

Шуруповёрт имеет красивый эргономичный корпус, на котором находятся все необходимые органы управления

При нажатии на кнопку пуска не до конца шуруповёрт может пищать. Это нормальное явление работы двигателей постоянного тока при запуске и на низких оборотах.

Зачем и как регулировать трещотку

Трещотка шуруповёрта — это муфта, предназначенная для ограничения усилия при вращении патрона. Её наличие в электроинструменте можно определить по вращающемуся кольцу с цифрами. Некоторые пользователи не понимают значения муфты и не трогают её. Используя трещотку, можно регулировать глубину ввинчивания самореза. В слишком мягкий материал шляпка крепежа легко утапливается и может пройти насквозь. При использовании мелкого крепежа очень высокий крутящий момент может его разрушить. Трещотка предотвращает срезание шлица у саморезов и износ бит шуруповёрта. Чтобы определить нужное значение на регулировочном кольце, сделайте несколько заходов, начиная с минимального.

Каждая цифра на трещотке соответствует определённому значению усилия закручивания — чем больше цифра, тем больше усилие и наоборот

Если шуруповёрт имеет режим сверления, то последним значком на муфте будет пиктограмма с изображением сверла. В этом положении используется максимальный крутящий момент.

Частые неисправности шуруповёрта

Поскольку все современные шуруповёрты имеют стандартную схему устройства, неисправности у них тоже, как правило, типовые. К основным дефектам этого инструмента относятся:

• неисправность аккумулятора;
• износ щёток;
• поломка кнопки;
• биение патрона;
• отсутствие реакции на попытки включения или выключения;
• работа с перебоями.

Все эти поломки вы сможете устранить самостоятельно, если у вас есть опыт работы с измерительными и паяльными приборами. В некоторых случаях придётся менять узлы полностью, так как не все детали продаются отдельно. Если ремонт редуктора или двигателя является для вас слишком сложной операцией, эти элементы можно полностью заменить или отнести их в мастерскую.

Правила пользования шуруповёртом

Обеспечить долгое функционирование инструмента возможно, если придерживаться простых правил эксплуатации:

• оберегать агрегат от влаги;
• перед использованием обязательно отрегулировать инструмент;
• отключать аккумулятор во время смены насадок;
• при длительном неиспользовании периодически запускать шуруповёрт для разрядки аккумулятора;
• иметь несколько запасных аккумуляторов.

Замена патрона в шуруповёрте в домашней мастерской по плечу любому мужчине. Использовав описанные выше методы, вы гарантированно проделаете данную операцию быстро и с минимумом усилий.

В этой статье мы рассмотрим шуруповерт от известного бренда «Макита», опишем его технические характеристики и общее устройство, расскажем об основных проблемах и неисправностях, возникающих в процессе эксплуатации инструмента, а также о том, как своими руками диагностировать поломку и отремонтировать тот или иной элемент шуруповерта.

Намагничивание и закалка насадок

Большое количество насадок производят в Китае из мягкого материала. Поэтому они быстро теряют свою форму. Новой биты хватает совсем ненадолго. Чтобы продлить срок эксплуатации, насадку нужно закалить. Вам понадобятся: машинное масло, газовая горелка или газовая плита, небольшая ёмкость для масла из любой жестяной банки, кусок стальной проволоки.

1. Намотайте проволоку на биту таким образом, чтобы не выпадала.

Бита, обмотанная проволокой

Бита, должна быть раскалена до красна

Чёрная бита — закалёная

Закалённая бита прослужит дольше обычной.

Видео: закалка бит маслом

Для удобства работы, особенно в труднодоступных местах, насадки намагничивают. Это можно сделать несколькими способами.

Способ 1

Вам потребуется приобрести специальное устройство для намагничивания и размагничивания отвёрток. Вставьте туда биту. Квадратное окошко намагничивает, а ступенчатое — наоборот.

Устройство для намагничивания и размагничивания

Устройство для намагничивания и размагничивания

Способ 2

1. Возьмите изолированную проволоку и намотайте катушку в три ряда на пластиковую трубочку.

Схема цепи для намагничивания

Способ 3

1. Возьмите магнит и потрите об него насадку со всех сторон.

Намагничивание биты магнитом

Видео: намагничивание насадок магнитом

Способ 4

1. Купите в радиомагазине неодимовые магниты.
2. Разделите их на две части и положите в один ряд так, чтобы образовавшиеся группы отталкивались друг от друга. Положите между ними пластиковый колпачок от ручки. Для удержания отталкивающихся магнитов закрепите их пластилином.

Намагничивание неодимовыми магнитами

Процесс намагничивания биты неодимовыми магнитами

В результате насадка будет намагничивать крепёж лучше, чем новая.

Если заклинил

Патрон в шуруповертах Elitech (Элитек), Flex PD 2G 18 вольт, Борт, Вихрь, Патриот, AEG BS D, Dexter (Декстер), Макита DF 331 D и т.д. может заклинить, если пользователю приходится до максимума разжать кулачки, а потом их никак не удается вернуть на место, какие бы усилия не прилагались. При этом вставляется сверло, максимальное из допустимых по размеру.

Кулачки не получается открыть для того, чтобы извлечь зажатую в патроне биту или сверло, если они неравномерно сжаты. Из-за этого насадки могут болтаться, крепление будет ненадежным.

Редко губки заклинивают в процессе их свободного хода, когда происходит сжимание или разжимание. Причина в том, что под фигурную часть кулачков попали стружки, окалины или частицы мусора. Чтобы расклинить, надо все это убрать и почистить.

Вне зависимости от причины заклинивания первым делом необходимо смазать внутреннюю полость патрона. Для этого используют правильную, специальную смазку. Хорошо подходит WD-40. Этот универсальный смазочный состав вводят и на поверхность кулачков. Выдерживают 15 минут, потому аккуратно без излишних усилий постукивают по патрону и кулачкам. Если обстукивают простым молотком, то обязательно через тканевую прокладку, но лучше воспользоваться резиновым.

При заклинивании биты в патроне шуруповерта некоторых марок, к примеру, Bosch (Бош), проблемы решают при помощи 2-х разводных ключей. Но вначале обязательно детали смазывают

Одним ключом захватывают основание патрона, другим осторожно крутят верхнюю часть. Чтобы ничего не повредить, процедуру выполняют через плотные, мягкие тканевые прокладки

Способы крепежа патрона

Вариант фиксации головки отмечен специальной меткой на шуруповерте. Элемент крепится к инструменту с помощью:

• резьбы;
• винта;
• конуса Морзе.

О первом способе свидетельствует маркировка 1.0-11 М12*1.25. Начальные цифры указывают на диаметр хвостовика сверла, а после буквы – величину резьбы. На импортных моделях данные показатели обычно указаны в дюймах, поэтому отличаются от вышеуказанных. Резьба расположена на двух соприкасающихся деталях, поэтому цилиндр накручивают на вал.

Второй способ заключается в соединении гильзы и вала с помощью винта, который дополнительно закрепляют. Головка фиксирующего элемента выполнена в форме креста, резьба – левого типа.

О третьем варианте свидетельствует надпись 1-6 В10 на электрическом инструменте. Первые цифры – диаметр хвостовика, 10 – конуса. Такой способ подходит, если у вала конусообразная форма. Держатель оснастки надежно и быстро совмещается с валом, но сниматься он должен с помощью шестигранного ключа.

Особенности снятия у шуруповертов разных марок

Производители выпускают шуруповерты разных модели, отличающиеся конструкцией. Владельцам перед тем, как снять патрон с шуруповерта Метабо и прочих электроприборов, следует ознакомиться с особенностями.

Bosch

Шуруповерты марки Бош оснащены фиксирующим винтом. Ключ вставляют в кулачки, затягивают на пару щелчков. Инструмент кладут на край стола, надавливают на кнопку стопора, снимают фиксатор патрона на валу. Он снимается против часового хода.

Хитачи и Зубр

Снять патрон с шуруповертов Хитачи и Зубр просто, так как они имеют резьбовое крепление. Кулачки разводят в стороны, отверткой выкручивают крепежный винт. В кулачках зажимают короткую сторону Г-образного шестигранного ключа. Шуруповерт переводят в режим сверления, потом на реверс. Патрон прокручивают против часовой стрелки. Шуруповерт подносят вращающимся ключом к твердому предмету. После удара он должен провернуться, тогда его получится открутить.

Метабо

Действия по снятию патрона с шуруповерта Metabo Рowermaxx BS и других разновидностей марки Метабо такие же как у предыдущих моделей.

Деволт

Инструменты Деволт (Dewalt), Декстер (Dexter), Вихрь имеют большое сходство с Хитачи, Метабо, Зубр, потому к ним подходит подобная инструкция.

Макита

У бытовой модели часто пластиковые патроны, поэтому снимать их надо аккуратно. Для кулачковых изначально надо разжать кулачки. Часто в моделях Makita имеется автоматическая блокировка.

Разборка кулачкового патрона дрели с быстрозажимной гайкой

Чтобы починить инструмент, предварительно его нужно разобрать

Чтобы почистить кулачки, смазать подвижные части и резьбы патрона, его нужно разобрать. Разборка необходима для ремонта и замены деталей, вышедших из строя. Вот краткий перечень и последовательность операций разборки кулачкового патрона:

1. Снятый патрон конусной частью вверх, обложенный деревянными прокладками, за муфту зажимается в тисках.
2. Газовым ключом аккуратно отвинчивается гайка с насечками.
3. Вытаскивается подшипник. Достаётся шайба.
4. Патрон вынимается из тисков.
5. Регулировочная муфта скручивается с основания руками. Если она не поддаётся (заклинила), то патрон переворачивается и снова за муфту сдавливается в тисках. На резьбовую часть муфты и основания наливается немного машинного масла. Затем газовым ключом умело выкручивается основание из муфты.
6. Если внизу имеется стопорное кольцо или гайка, они снимаются.
7. Кулачки вытаскиваются из направляющих колец и извлекаются из конуса основания.
8. Все детали сверлильного патрона внимательно осматриваются. В случае выявления изношенных, деформированных или поломанных деталей производится их выбраковка и замена.
9. Сборка кулачкового патрона ведётся в обратном порядке. Одновременно производится смазка всех движущихся частей специальной консистентной смазкой. Лучше всего использовать ту смазку, которую рекомендует производитель.

Порядок действий по разборке патронов других моделей может быть другим. Это зависит от вида патрона, его конструкции и производителя дрели. Чтобы самостоятельно произвести разборку сверлильного патрона, нужно выполнить три условия:

• иметь в наличии необходимый набор инструментов;
• обладать слесарным навыком;
• быть человеком с устойчивой, уравновешенной психикой.

Как демонтируют патрон шуруповерта

Делается это не только тогда, когда возникает необходимость срочного ремонта. Делается это и для обслуживания. Детали должны постоянно смазываться и очищаться. Причем это должно производиться, даже если шуруповерт давно не использовался. Если профилактика не будет регулярно выполняться, инструмент может быстро выйти из строя.

Отворачивать патрон можно различными способами. Выбор способа зависит от конструкции данного узла и способа его крепления.

Если вы хотите побольше узнать об инструментах для работы по дереву и о поделках, выполняемых с их помощью, обязательно ознакомьтесь с материалом по этой ссылке.

Гильза, снабженная винтовым креплением

В таком патроне винт расположен между кулачками. Добраться к его головке можно только тогда, когда кулачки разведены. Взяв крестообразную отвертку, его выкручивает вращением по часовой стрелке. После этого в кулачки вставляют шестигранный ключ и начинают его двигать в противоположном направлении. Движения должны производиться достаточно резко. В первый момент придется приложить довольно значительное усилие. Если усилие на ключе является недостаточным, можно воспользоваться молотком.

Конус Морзе

При наличии конуса Морзе хвостовик выбивается из конического отверстия с помощью молотка. Если это сделать не удается, инструмент разбирают, извлекают из него вал вместе с патроном. После этого зажимной цилиндр удаляется с помощью трубного ключа. В составе этого узла обычные гайки используются достаточно редко.

Резьбовое соединение

Для работы следует воспользоваться Г-образным шестигранником 10 мм. Этот ключ необходимо вставить в кулачки, плотно зажать и повернуть. Чтобы удобнее выполнить эту операцию, шестигранник следует надежно зафиксировать в руке или в какой-то опоре. А затем включить дрель на малых оборотах лишь на долю секунды. Как правило, этого бывает достаточно для ослабления соединения и беспрепятственного демонтажа гильзы. Если воспользоваться этим методом не удается, инструмент разбирают для того, чтобы подобраться к сочленению с другой стороны.

Самозажимный и быстрозажимный типы

Самозажимный тип имеет ряд отличий от быстрозажимного. Первое отличие — это, конечно же, его одноимённая функция, благодаря которой, будь то сверло или бита, будет дополнительно зажиматься в процессе эксплуатации устройства. Отличить самозажимный тип от быстрозажимного можно по характерному щелчку при затягивании и ослаблении кулачков.

Быстрозажимный тип не имеет функции зажима оснастки во время работы шуруповёрта, соответственно, оснастка в нём фиксируется не так надёжно, как на самозажимном. В конструкцию быстрозажимного типа входит:

• заклинивающие детали;
• сам корпус;
• втулка;
• зажимные кольца.

Быстрозажимные типы могут быть одномуфтовые и двухмуфтовые. Если вы покупаете шуруповёрт с одномуфтовым типом, то в комплектации к нему ещё должен быть специальный блокиратор, для того чтобы можно было поменять оснастку без прокручивания патрона.

У двухмуфтовых типов смена оснастки производится без какого-либо блокиратора, что очень удобно тем, кому необходимо постоянно менять свёрла. На двухмуфтовых типах оснастка снимается путём придерживания рукой одного кольца на патроне и прокручивания другого кольца.

Разборка быстрозажимного патрона

Разборка быстрозажимного типа проводится для удаления пыли и грязи, которая накопилась за время эксплуатации инструмента. Как правило, на большинстве быстрозажимных типов корпус пластиковый. Для того чтобы его разобрать, необходимо для начала отделить муфту с помощью ножа или отвёртки.

Делать это нужно аккуратно, дабы не повредить и не сколоть пластик. Эта пластиковая муфта держится на патроне с помощью специальных насечек на металле. После удаления муфты можно приступать к снятию верхнего металлического кольца. Этот процесс довольно затруднительный и может занять дольше времени, чем снятие муфты.

Верхнее металлическое кольцо напрессовано на основание болта, и его нужно выбить с помощью какого-нибудь болта, просунув его в место, где фиксируется обычно оснастка в патроне. Затем нужно слегка (но не сильно) зажать его кулачками, чтобы он свободно ходил, но не болтался. Резким ударом по болту можно выбить это кольцо и тем самым разобрать полностью патрон.

Как определить метод крепления

Прежде чем разбираться с тем, как снять патрон у шуруповерта, нужно определить способ фиксации.

Инструмент, в котором используется зажимное устройство с типом крепления конус Морзе, может иметь маркировку В10, В12, В14 и т.д.

Согласно ГОСТу, может быть 9 типоразмеров – от В7 до В45.

Рядом в миллиметрах указывается диапазон диаметров хвостовиков крепежных изделий, которые подходят для крепления в этом шуруповерте.

Патрон шуруповерта с резьбовым креплением имеет иную маркировку.

На отечественных моделях можно встретить обозначение типа 1,0-11 М12х1,25.

Цифры до буквы указывают допустимый размер хвостовика, остальная часть – размер резьбы.

В иностранных шуруповертах используется дюймовое обозначение.

Например. деталь может маркироваться так: 2-13 мм ½-20 UNF.

Здесь первые цифры – диаметр бит, дробь – диаметр резьбы в дюймах, 20 – число ниток в каждом дюйме.
