Заточка циркулярной пилы с напайками

Способы заточки

Вы можете использовать заточной станок для пил или подручные приспособления.

Существует три основные методики заточки, где используется определенное приспособление, и соблюдаются правила обработки дисков. Какая из них самая правильная, сказать сложно. Опробовав каждую методику, вы сможете сделать определенные выводы для себя.

• Классической;
• Полнопрофильной;
• Заточка граней зубцов.

Про каждую из них расскажем отдельно.

Классическая

Данная методика заточки используется давно, из-за чего и получила свое название.

1. Заточка начинается с задней поверхности диска.
2. Переднюю часть, набегающую на материал при резке, остается в своем неизменном положении.
3. Обработку можно осуществлять непосредственно на дисковой пиле или снять пильный круг, установив его в тиски.
4. Если затачиваете на циркулярке, обязательно отключите станок от питания.
5. Для фиксации диска воспользуйтесь парой брусков, которые закрепят круг словно клинья. Бруски должна быть плотно прижаты к изделию, чтобы не допустить его движения при точении.
6. Фломастером нанесите метку на первый зуб, с которого вы будете начинать.
7. Выполните на первом зубе определенное количество движений точильным приспособлением. Запомните их количество.
8. Для всех последующих зубцов повторяйте аналогичные по количеству и интенсивности движения.
9. По завершению заточки обязательно проверьте работоспособность обновленной своими руками пилы. Если не возникает постороннего шума, вибраций и дисковый станок ведет себя стабильно, вам удалось правильно выполнить работу.

Альтернативные решения

К альтернативным способам заточки относятся те два метода, о которых мы описали выше. Они являются достаточно эффективными, потому часто применяются мастерами.

1. Полнопрофильная обработка пильного диска. Среди всех методов точения этот способ можно считать самым точным и высококачественным. Это обусловлено тем, что для полнопрофильной заточки применяют специализированные точильные станки. Специальный круг выбирается по размеру и за один подход проходит все впадину между зубами диска, захватывая при этом поверхность соседней режущей кромки. Подобная методика точения пильных дисков позволяет избежать вероятности деформации зуба круг. Единственный недостаток способа заточки заключается в том, что для обработки пил разного профиля потребуется использовать соответствующие разные круги.
2. Точение граней зубцов. Популярность данного метода точения инструментов циркулярных пил объясняется тем, что его можно использовать на профессиональном уровне и в обычных домашних условиях. Если заточка осуществляется с помощью станка, вам потребуется приобрести соответствующие абразивные круги, соответствующие параметрам ваших пильных дисков. Но оптимально для большинства владельцев циркулярных пил задействовать домашний способ обработки. Это обусловлено тем, что зачастую не требуется проводить большой объем работ, а вся обработка режущих кромок осуществляется надфилем. Чтобы эффективно заточить изделие, порой достаточно провести 4-5 движений качественным надфилем. Так зубцы приобретут необходимую степень остроты.

Заточка дисковой пилы: классический метод

Существует несколько различных методик по заточке дисковых пил, однако нижеследующая методика является классической. Затачивать начинают с задней поверхности. Передняя часть, которая при работе набегает на материал, остается в неизменном положении.

Для того чтобы начать затачивать диск, можно оставить диск прямо в станке либо вынуть из станка и закрепить в тиски. При первом методе обязательно нужно обесточить станок, вынув шнур из розетки. Чтобы закрепить диск в одном положении, используются 2 бруска, которые фиксируют его как клинья. Бруски нужно плотно прижать к зубьям, чтобы избежать их движения. Тот зубец, с которого начинается заточка, нужно отметить при помощи фломастера на боковой стороне.

Все последующие зубья нужно точить с той же интенсивностью и количеством движений.

Статья по теме: Оформление окна с балконной дверью (фото)

При работе в тисках принцип действия тот же. Некоторые более опытные мастера выполняют заточку на весу, однако для этого нужно иметь большой опыт. После полной заточки диск вставляется обратно в станок. Далее нужно распилить какой-нибудь ненужный деревянный брусок, одновременно следя за работой пилы

Нужно обратить внимание на то, нет ли посторонних шумов и неровного движения бруса. Если наблюдается посторонний шум или скрип, необходимо взять фломастер и плотно зафиксировать его возле пилы

Затем медленно поворачивать диск. В итоге будет видно, где высота зубьев больше или меньше остальных.

Как определить угол заточки дисковой пилы

Оптимальным вариантом будет наличие исходного шаблона, согласно которому можно исправить геометрию режущей кромки. Зачастую он изготавливается из тонкостенного нержавеющего металла, реже – из плотного картона.

Твердосплавные зубья изготавливаются согласно ГОСТ 9769-79. Но их геометрию и геометрические размеры определяет производитель исходя из назначения пилы. Если шаблон отсутствует – необходимо самостоятельно определить требуемые углы заточки. Для этого рекомендуется воспользоваться маятниковым угломером.

Технология изготовления шаблона своими руками.

1. Взять новый диск с напайками, который полностью идентичен затупившемуся.
2. На твердом листе картона нарисовать точные контуры.
3. С помощью маятникового угломера определить первоначальную геометрию твердосплавных напаек.
4. Данные занести на шаблон.

В дальнейшем его можно использовать для самостоятельной заточки на станке или предоставить в качестве образца для компаний, предоставляющие подобные услуги.

Важно помнить, что передний угол может быть отрицательным. Подобные модели используются для раскроя пластмассовых листов и цветных металлов

Как определить износ?

Проверка дисковой пилы на износ – это важный вопрос, которому следует уделить особое внимание. Глубокие повреждения приводят к невозможности заточить круг

Существует три основных признака, по которым можно понять, что пилу нужно наточить или заменить:

1. Сильный нагрев защитного кожуха и образование дыма. Циркулярная пила обладает особым кожухом, который сигнализирует о том, что пила затупилась посредством нагрева. В особо тяжёлых ситуациях из него может появиться дым.
2. Иногда устройство пилы предполагает механическую подачу (если нужно собственноручно регулировать силу нажима). В такой ситуации износ можно заметить, если нажим приходится усиливать.
3. Если при распиливании древесины на заготовке образуется нагар и сильный неприятный запах.

Все ситуации, которые описаны выше, говорят пользователю о том, что устройство пора затачивать.

Виды разводки зубьев циркулярной пилы

Перед тем как выполнить заточку циркуляционной пилы, нужно проверить, есть ли разводка зубьев. Для этого штангенциркулем замеряют ширину зуба, а затем в заготовке из твердой древесины делают небольшой пропил и замеряют его ширину. Если циркуляционный диск разведен, то пропил должен быть шире, чем зуб. В противном случае зубья пилы необходимо разводить до момента проведения операций по заточке.

Сложность процесса разводки обусловлена необходимостью отводить зубцы в сторону на одинаковое расстояние. Этого можно добиться, применяя заводское приспособление для разводки циркуляционных пил. Каждый зуб нужно начинать разводить с середины его размера. Для разных по плотности древесных материалов степень разводки зубьев должна быть своя, но, не углубляясь в подробности, можно сказать, что на распиловку мягких пород разводят шире, чем на твердые.

Различают три основных способа разводки:

1. Разводка зачищающего типа. Этот метод сводится к тому, что зуб через два остается на своем месте без изменения, остальные отклоняют в разные стороны. Такая подготовка пилы хороша для работы с твердотельной древесиной.
2. Вариант классической разводки, когда поочередно зубья пилы отводят то вправо, то влево. Этот универсальный способ можно применять практически для всех типов пил.
3. Так называемая волнистая разводка, отличительной чертой которой является отведение зубцов не на строго определенное расстояние от центра, а на разные расстояния с отклонением в пределах 0.3–0.7 миллиметров.

Способы увеличения срока службы пильных дисков

Процесс формирования новой режущей кромки является трудоемким и долгим. Поэтому рекомендуется выполнять ряд условий для увеличения срока службы диска.

Прежде всего, следует ознакомиться с рекомендациями производителя. В них указано количество оборотов (максимальное и минимальное) для различных типов обрабатываемых материалов. Для металла это параметр должен быть меньше, чем для дерева.

Твердые напайки имеют большой срок эксплуатации. Однако они чаще скалываются и обламываются. Альтернативная мягкая практически не подвержена таким дефектам. Но время ее службы меньше, чем у твердой.

Не допускается появление шершавостей на режущей поверхности. В дальнейшем они могут привести к появлению сколов и трещин.

В видеоматериале показан пример станка для заточки дисков, сделанного своими руками:

https://youtube.com/watch?v=WgNZYeDMX3o

Определение и предназначение циркулярной пилы

Дисковая, или циркулярная пила — это инструмент, рабочая поверхность которого представляет собой диск. Этот диск может быть различной толщины и различного диаметра, в зависимости от назначения. По краям диск снабжен острыми зубцами, которые могут иметь различную форму, например:

• Прямые вертикальные зубцы;
• Скошенные зубцы;
• Зубцы в форме трапеции;
• Зубцы, напоминающие конус.

Она используется в тех случаях, когда нужно распилить большой объем древесины. Ей удобно работать как с твердыми, так и с мягкими породами дерева. А также при помощи её можно обрабатывать фанеру и древесно-стружечную плиту. Когда диску сообщают вращение, зубцы врезаются в материал и начинают его распиливать. Опытные пильщики утверждают, что работать с циркулярной пилой намного проще, чем с классической, представляющей собой горизонтальную пластину из металла с зубцами и одной (двумя) пластмассовыми ручками.

Дисковую пилу часто используют:

• На пилорамах;
• На строительстве деревянных домов;
• Во время ремонтных работ в городских квартирах;
• На заготовке леса.

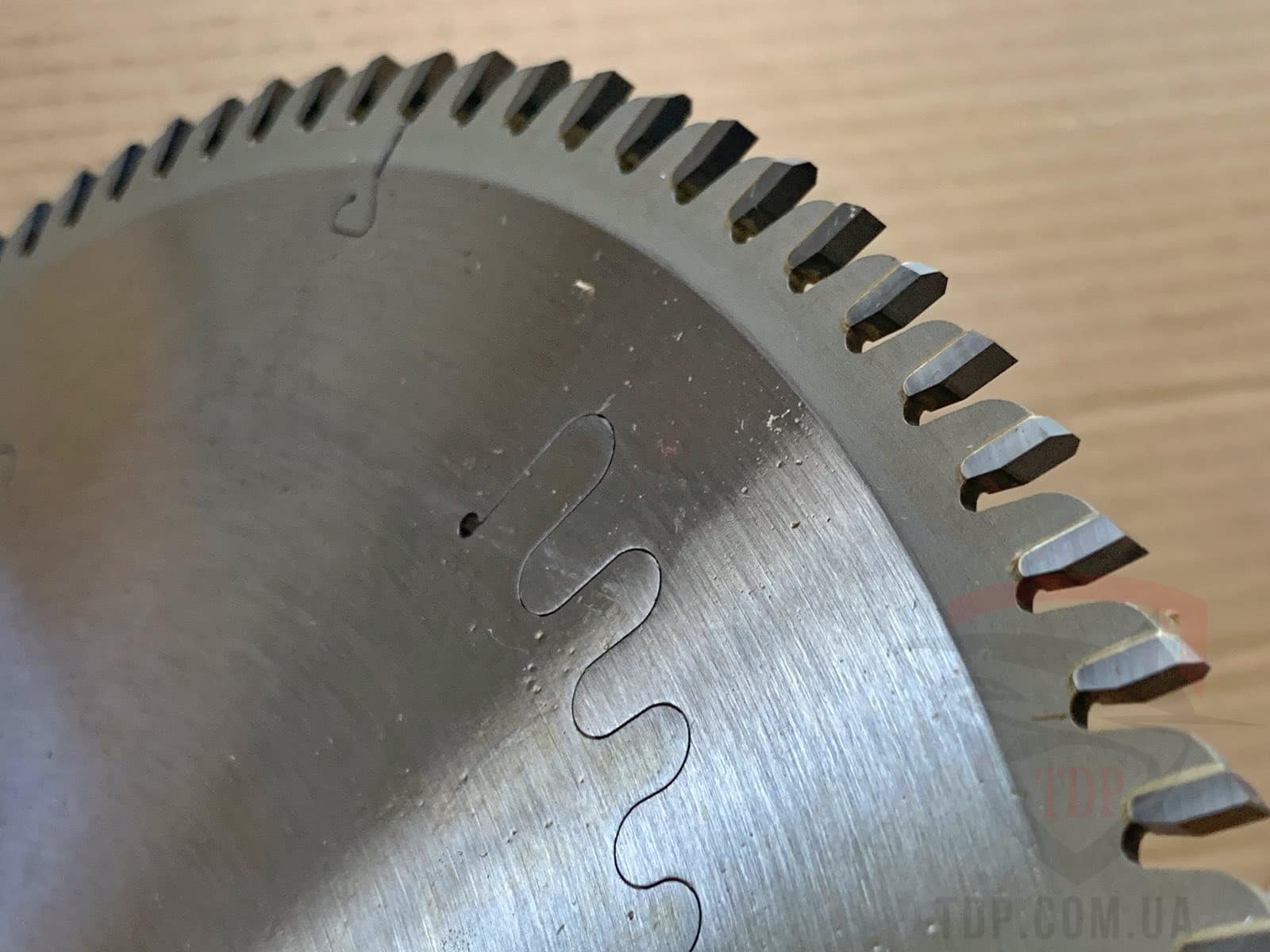

Рабочая поверхность такого инструмента обычно имеет твердосплавные напайки. Эти напайки используются для того, чтобы зубцы не деформировались при распиловке твердых пород дерева. Однако, рано или поздно зубцы у любой дисковой пилы затупляются. Если этот момент наступил, значит, пора затачивать инструмент.

Разновидности пил

Если диск правильно заточен, и зубья разведены по шаблону, то он может обработать заготовку в любом направлении относительно древесных волокон.

Существуют такие виды инструмента:

• пила с твердосплавными дисками;
• диски, сделанные из цельного металла;
• диски с зубьями, обработанными твердым материалом;
• диски со сверхпрочными напайками на зубьях.

Твердые сорта древесины обрабатываются дисками, которые имеют особые выемки. Технологические разрывы предохраняют деформацию инструмента, не позволяют ему перегреваться во время производственного цикла. А также значительно снижается вибрация, шумовой фон, улучшается качество линии, образуемой распилом. Пила имеет зубья, которые обработаны под определенным углом, каждый зуб обладает несколькими режущими кромками.

Есть главная кромка, с ней сопрягаются дополнительные, при этом образуются пересекающиеся плоскости:

• А;
• В;
• С.

Сами плоскости также варьируются в различных сопряжениях.

Зубья могут быть прямые, они обычно используются для предварительного раскроя материала. Такие зубья обеспечивают разрез невысокого уровня. Однако производительность у таких зубьев довольно высокая.

Зубы скошенной конфигурации обеспечивают более точную линию, такие зубья подходят для обработки таких материалов, как:

• фанера;
• листы ПВХ;
• ДСП;
• ДВП.

Зубья обеспечивают ровный рез, при этом материал не крошится.

Есть также диски, в которых присутствует скос у передней кромки резца, также есть скос с задней кромкой. Возможны варианты чередования различных зубьев с разными скосами. Подобные ухищрения обеспечивают чистоту реза, однако следует помнить: чем плотнее материал, тем быстрее такие зубья тупятся.

Зуб в форме трапеции – такая конфигурация зубьев обеспечивает длительный срок службы инструменту. Часто применяют комплексную конструкцию, когда чередуются зубья трапециевидные и прямые. Вторые осуществляют первичный прорез, что дает возможность зубьям прямой формы «полировать» произведенный распил.

Зуб в форме конуса – такие зубья являются вспомогательными и предназначены для работы с материалами, на которых присутствует ламинированная поверхность. Они обеспечивают правильный распил без образования каких-либо сколов.

Зуб в форме серпа – в этом случае зубья загибаются, что дает возможность проводить точный распил материала поперек древесных волокон.

Способы заточки диска для выполнения работ по дереву

Следующие способы гарантируют эффективную и безопасную заточку циркулярных пил.

Болгаркой — пошаговая инструкция

Специальные станки для заточки дисков циркулярных пил имеют высокую стоимость и требуют определенных навыков при эксплуатации, поэтому в качестве эффективной и доступной альтернативы выступают УШМ-машинки, то есть «болгарки».

Для фиксации диска используется специальная гладкая подставка, которая конструируется с учетом того, что зуб должен быть перпендикулярен к диску болгарки и иметь минимальное отклонение от него.

Для заточки с помощью болгарки применяется алгоритм:

1. Болгарка оснащается шлифовальным диском, а затачиваемый диск крепится к площадке.
2. Болгарка удерживается руками или с помощью удерживающего приспособления.
3. Режущая кромка зуба циркулярки обрабатывается болгаркой. При этом выполняется легкое равномерное движение.

Свидетельством о том, что грань получила заточку станет визуальное обновление кромки – она перестанет быть потемневшей.

Запрещается включать болгарку, если диск помещен в зев между зубьями затачиваемого диска.

Напильником

Если в качестве инструмента используется напильник или надфиль, то все мероприятия по заточке аналогичны тем же, что и при использовании УШМ. Кроме того, для соблюдения угла заточки необходим специальный шаблон, который используется в качестве направляющей плоскости между зубом и напильником.

Но при этом работа будет производиться значительно дольше, так как циркулярные пилы используют насадки из твердого сплава.

Специальным станком

Станки для точения резцов циркулярной пилы представляют собой сложные инженерные и технические устройства, которые кроме механизмов оснащаются еще и автоматической электроникой.

Данные станки позволяют выполнять наиболее эффективное восстановление режущих кромок с соблюдением всех нужных конфигураций. Эффективность станков объясняется следующими критериями:

• Возможность автоматизации процесса заточки.
• Сохранение параметров угла заточки для каждого резца.
• Все резцы затачиваются идентично с минимальной погрешностью.
• Возможность полного восстановления и реставрации.

Для заточки на станке, диск пилы помещается в специальный суппорт и закрепляется.

Выбираются параметры заточки, которые обеспечиваются специальными механизмами для наклона затачиваемого диска или наклона заточного диска в станке.

Затачиваемый диск помещается в рабочую зону устройства.

Станок запускается, и заточка производится в автоматическом режиме.

Самодельным станком

Самодельные станки для эффективной работы должны включать следующие составные части:

• УШМ (болгарка) в качестве непосредственного заточного устройства.
• Суппорт для закрепления пильного полотна циркулярной пилы.
• Механизмы для обеспечения наклона суппорта, чтобы регулировать конфигурацию заточки.
• Весь механизм закрепляется на станине, в качестве которой может использоваться швеллер или двутавр.

Процесс работы аналогичен использованию оригинального станка для заточки с единственным отличием – полотно циркулярки подается к рабочей зоне устройства вручную.

Как Самому Точить Пильные Диски Обычным Приспособлением

Точить твёрдосплавные диски совсем не сложно посредством простого приспособления, а служат такие диски раза.

Подбирая абразивного круга необходимо выяснить на то, чтоб его поверхность была малость зернистой, поскольку так достигается подходящая чистота поверхности натачиваемого зуба. Иначе, во время работы на материале будут оставаться сколы, зазубрины и другие недостатки.

Для обработки победитовых напаек скорость вращения круга заточки должна составлять более 15 м/с, другими словами при поперечнике от 120 до 125 мм скорость вращения обязана стать как в кинотеатре 1500 об/мин.

Есть особые приборы для заточки напаек – станки для заточки, преимуществом которых является:

• Вариабельность перемещения как станка, так и абразивного круга;
• Обеспечение ровненького угла заточки.

Дальше деяния выполняются вручную – поворот пилы по кругу (на зуб), следующая шлифовка, проверка объемов снимаемого металла. Подобные механизмы отлично подходят для обработки напаек дома.

Основные методы заточки

Восстановить остроту зубьев режущего элемента дисковой пилы помогают несколько методов – классический, ручной и автоматизированный. В первом случае нужны тиски, во втором – напильник и надфили с алмазным напылением. Заточка с использованием станка считается самой простой процедурой, но требует хороших материальных вложений на покупку оборудования.

Заточка дисковой пилы: классический метод

Затачивать диск начинают с задней поверхности, передняя при этом остается в неизменном положении. Круги при этом можно не снимать с пилы или установить его в тисках. В первом случае станок обязательно отключают от сети. Порядок и принцип действий в обоих случаях идентичны. Диск фиксируют 2 брусками, которые плотно прижимают к зубьям, в одном положении, что позволяет избежать движения обрабатываемого элемента. Боковую сторону первого зубца, подлежащего заточке, отмечают маркером.

По окончании процедуры обязательно проводят проверку работоспособности диска путем распила ненужной заготовки. При этом контролируют работу пилы. Отсутствие посторонних шумов, запаха гари и неровного движения обрабатываемого материала указывает на правильное выполнение операции. Если отмечается посторонний скрип, то рекомендуют закрепить фломастер возле пилы и медленно проворачивать диск. Такая манипуляция покажет, где высота зубьев меньше или больше, чем у остальных.

Как станком заточить диск

Применение специальных станков позволяет быстро и легко поточить циркулярную пилу. Главной задачей выступает контроль за углом подачи диска. Оператор выставляет его 1 раз, а затем перемещает зубья в область обработки, легко прижимая их плоскости к точильному кругу.

Самый простой станок состоит из следующих конструктивных элементов:

• двигатель с системой крепления заточного круга;
• направляющие с перемещаемой подставкой, которая подает полотно пилы в рабочую область;
• фиксатор режущего элемента пилы, удерживающий инструмент в неизменном положении при подаче к заточному кругу.

Перед проведением заточки диск обязательно обеззараживают.

Для заточки есть специальные станки

Ручной способ

Ручной напильник используют для заточки стальных дисков, так как при обработке режущей кромки элементов с победитовыми напайками сложно выдерживать правильный угол. Процедуру проводят, как и в предыдущем случае, после выполнения разводки зубьев.

Ознакомившись со следующими действиями, вы поймете, как точить циркулярку ручным способом:

1. Режущий элемент зажимают в тисках или струбцине между 2 деревянными брусками длиной 100 мм и сечением 50х50 мм, чтобы поверхность находилась в горизонтальном положении.
2. Маркером отмечают первый зуб, который подлежит обработке.
3. Берут напильник, толщина которого позволяет ему свободно проходить в проемы между соседними зубьями.
4. Точильный инструмент прикладывают одной стороной к обрабатываемой поверхности, а другой – к бруску.
5. Медленными движениями с одинаковым усилием осуществляют заточку каждого зуба.

Применение такого метода считают рациональным при нечастом использовании пилы, так как осуществлять заточки в сравнении с другими способами намного труднее и дольше. При частой эксплуатации инструмента лучше приобрести специальный станок.

Как станком заточить диск

Для восстановления целостности режущих дисков используется два способа — это ручной и автоматизированный. Ручным методом выполнять процедуру не только сложно, но еще и требуется много времени. Именно поэтому имеет смысл купить заточной станок для пильных дисков или же изготовить устройство самостоятельно.

Простым приспособлением для заточки пильных дисков считается точило или наждачный станок, на валу которого нужно закрепить специальный круг — алмазный, эльборовый, а также из напыления карбида кремния. Сложность реализации процесса в том, что затачиваемую оснастку необходимо зафиксировать в неподвижном положении, поэтому держать диск в руках при его заточке не рекомендуется. Это не только опасно, но еще и способствует снижению качества заточки.

Это интересно!Перед тем, как приступать к реализации работ, необходимо очистить поверхность затачиваемой оснастки от нагара. Для этого можно использовать керосин, солярку или промышленные очистители. Если не произвести очистку, то производительность насадки удастся восстановить до 75%-80%. Инструкция по правильной заточке режущих дисков для циркулярных пил:

1. Каждый зуб, который подвергается заточке, должен располагаться перпендикулярно к полотну
2. Принцип заточки заключается в том, что к вращающемуся полотну (алмазному кругу), необходимо подводить каждый зуб диска
3. От величины усилия прижима зависит количество снимаемого слоя металла. Чем больше износ или стертость зубьев, тем сильнее следует прижимать оснастку к полотну
4. Аналогичным способом выполняется процедура для каждого звена

Чтобы выполнять заточку дисков от циркулярных пил, для этого не обязательно покупать специальное оборудование. К домашнему точильному станку нужно приделать стойку, которая состоит из неподвижной и подвижной части, а также крепление. При помощи такого приспособления можно легко и быстро выполнять затачивание в домашних условиях.

Задача усложняется, когда необходимо выдержать соответствующий угол затачивания. Чтобы модернизировать и расширить функционал установки, понадобится изготовить регулятор наклона подвижной подставки. В качестве регуляторов используются болты с гайками, за счет которых можно выставить необходимый угол наклона подставки.

Подвижная подставка представляет собой квадратную рамку, в центре которой располагается фиксатор для установки диска. Фиксатор имеет одинаковый диаметр с затачиваемой оснасткой. В подставке делается паз, через который выполняется выдерживание необходимого угла заточки. Производить работы по затачиванию не трудно, поэтому при частых работах с обработкой древесины циркулярной пилой, изготовить заточной станок необходимо обязательно.

Это интересно!Выполнять работы по затачиванию автоматизированным способом намного быстрее и проще, однако для этого понадобится специальное оборудование. Ручной способ в этом плане не требует никакого оборудования, кроме напильника.
