Замена сцепления на бензопиле

Когда нужна замена муфты

Снятие и замена сцепления бензопилы выполняется в случае обнаружения неисправности механизма. К таковым неисправностям относятся:

1. Повреждение пружины. В зависимости от модели инструмента, пружина может быть представлена двух типов — витковая (ленточная или одиночная) или стальная пластина. Пружина повреждается путем растяжения, разъединения или механического дефекта. Чтобы определить причину неисправности всего механизма, понадобится снять защитный кожух и барабан
2. Повреждение и выработка барабана. Поломка этой детали связана зачастую с откалыванием кусочков. При такой неисправности понадобится заменить барабан. На барабане также изнашивается внутренняя часть, поэтому деталь также нуждается в замене. Если барабан синего цвета, то это говорит о том, что он был перегрет, и не подлежит дальнейшему использованию
3. Выработка механизма. Связана, прежде всего, с растяжением пружины, которую можно заменить. Изнашивается также резьбовое соединение. При такой поломке понадобится заменить всю муфту
4. Износ звездочки. В зависимости от типа звездочки (разборная или неразборная) выполняется ее замена вместе с барабаном и при необходимости муфтой

Срок службы механизма сцепления зависит не только от качества комплектующих, но еще и от правильности эксплуатации инструмента

Чтобы продлить срок службы сцепления бензопилы, необходимо обратить внимание на признаки, снижающие ресурс. К таковым признакам относятся:

• Частое заедание или закусывание цепи в древесине. При таких ситуациях всю нагрузку на себя берет муфта, оберегая тем самым двигатель от заклинивания
• Запрещено увеличивать обороты, когда включен ручной тормоз, что также приводит к износу механизма за счет перегрева
• Использование некачественного масла, неправильный выбор шины, цепи и т.п. Все это также влияет на сцепление, увеличивая нагрузку, и тем самым снижая эксплуатационный ресурс

Определить неисправность устройства достаточно просто. Для этого необходимо распилить заготовку. Если в процессе пиления происходит снижение скорости вращения цепи или ее остановка при увеличении нагрузки, значит пора произвести проверку сцепления. Как снять и заменить сцепление на бензопиле, подробно рассмотрим в следующем разделе.

Это интересно!Проверить пригодность сжимающей пружины можно путем подключения тахометра к инструменту. На холостом ходу необходимо накрутить количество 2500-2700 оборотов в минуту по тахометру. При таком значении цепь на бензопиле не должна вращаться. Если наблюдается другая картина, то это говорит о снижении сжимающих свойств пружины. Ее рекомендуется заменить.Исходя из этого надо отметить, что сцепление бензопилы находится в тесной взаимосвязи с карбюратором. Если не получается отрегулировать холостой ход на бензопиле при помощи настройки карбюратора, значит нужно проверить исправность муфты.

Сломалась клавиша управления бензопилы STIHL 180 — как устранить

Частая поломка бензопилы STIHL, которая случается по вине оператора, это неисправность в работе механизма управления двигателем. Точнее, когда посадочное место для рычага управления обламывается ввиду своих конструктивных особенностей, для решения этой проблемы потребуется замена корпуса пилы, что сделать самостоятельно достаточно сложно. Рассмотрим алгоритм ремонта своими руками, по которому проходит замена корпуса бензопилы:

• Корпус освобождается от блока рукояток;
• Снимается стартер, для этого с топливного и масляного бака снимаются крышки и раскручиваются винты крепления стартера;
• Далее, через свечное отверстие в цилиндр устанавливается стопор поршня, раскручивается маховик и снимается с вала двигателя;
• Снимается ведущая звездочка и раскручивается сцепление;
• Раскручиваются две гайки на 8 мм, удерживающие корпус воздушного фильтра и карбюратор, модули вынимаются из посадочных мест;
• На следующем этапе раскручиваются 4 винта, удерживающие двигатель на корпусе. В корпус бензопилы STIHL 180 в месте установки винтов крепления двигателя смонтированы специальные втулки, которые могут самостоятельно выпасть и потеряться.
• Последний момент, это снятие масляного насоса, резинового колена карбюратора и топливного и масляного баков.

Устанавливать детали в новый корпус необходимо с соблюдением обратной последовательности. Параллельно устранению основной неисправности, можно проверить резиновое колено карбюратора, деталь, выработавшая свой ресурс и утратившая эластичность, подлежит замене.

Снятие и замена муфты своими руками по инструкции

О том, как снять сцепление на бензопиле, знают далеко не многие пильщики. Конструктивное исполнение механизмов на разных моделях бензопил отличаются, но принцип работы везде одинаковый. Процедура демонтажа также практически идентична, поэтому далее рассмотрим, как открутить муфту на бензопиле с внутренним расположением звездочки.

Первоначально понадобится подготовить необходимые инструменты:

• Специальный ключ, который называется съемником. Он зачастую поставляется вместе с бензопилой
• Отвертка для вывинчивания винтов, которыми крепится защитный кожух
• Свечной ключ — используется для вывинчивания крепления кожуха и шины (идет в комплекте с инструментом)
• Веревка — для того, чтобы застопорить коленчатый вал. Лучше использовать асбестовую, но для этой цели подойдет любая. Веревка используется на тот случай, если в комплекте к инструменту не прилагается специальный стопорящий ключ для поршня

Если демонтаж выполняется с целью замены, то соответственно понадобится заранее подготовить новый механизм. При покупке новой муфты нужно только знать точную марку бензопилы, так как устройства отличаются по наружному диаметру, резьбе и конструкции рабочего механизма. Инструкция, как снять муфту сцепления на бензопиле имеет следующий вид:

1. Первоначально необходимо выкрутить крепежные гайки кожуха и шины
2. Снять кожух с ручным тормозом, а также цепь и шину
3. После этого переходим к снятию пластиковой крышки, чтобы добраться до свечи зажигания. Для этого отверткой вывинчиваются крепежные элементы, и демонтируется крышка вместе с воздушным фильтром
4. Вывинчивается свеча зажигания бензопилы при помощи свечного ключа
5. В свечное отверстие цилиндра нужно просунуть веревку (установить специальный ключ при его наличии). Это делается для того, чтобы застопорить коленчатый вал. Если диаметр веревки в несколько раз меньше размера свечного отверстия, можно на ней сделать узлы
6. Далее приступаем к вывинчиванию самой муфты. Для этого берем специальный ключ, который должен быть в комплекте. Если ключа нет, то можно воспользоваться инструментом от УШМ или сделать самостоятельный съемник, что также не составит труда
7. Шлицы ключа необходимо установить в отверстия муфты, после чего приступить к вращению детали. Вращать необходимо в направлении по часовой стрелке. Обычно производители указывают направления для откручивания в виде стрелочки
8. При вращении муфты поршень достигнет верхней мертвой точки, после чего застопорит коленчатый вал. Далее приложив небольшое усилие, произойдет срывание сцепления с последующим выкручиванием механизма
9. Выкрученная муфта демонтируется с бензопилы. При необходимости также извлекается барабан со звездочкой

Процедура вовсе не трудная, и занимает не много времени. Сборка выполняется в порядке обратном снятию. Во избежание каких-либо неисправностей, рекомендуется устанавливать полностью идентичное сцепление на соответствующую модель инструмента.

Это интересно!Аналогичным образом выполняется процедура снятия и замены сцепления для всех марок бензопил Хускварна, Партнер и другие.

Как открутить сцепление на бензопиле

Операция по извлечению муфты и барабана достаточно проста и с набитой рукой требует около 1 минуты времени. Если узнать нюансы и подготовиться заранее, проблем не возникнет, но при спонтанном подходе, процедура значительно затягивается, если вовсе не срывается. Представленная далее инструкция, наглядно и по шагам демонстрирует, как разобрать сцепление на бензопиле разными способами, используя доступный инструмент.

1. Первый и самый простой шаг заключается в снятии крышки шины, путем откручивания 2х крепежных гаек, шестигранным ключом из комплекта бензопилы. Пильная шина и цепь так же снимаются (если установлены).

2. Если барабан располагается с наружной стороны, для его снятия достаточно вынуть стопорное кольцо. Данную операцию удобней проводить шлицевой отверткой.

3. Поскольку обгонная муфта закреплена на валу, попытка откручивания будет приводить лишь к вращению деталей. Необходимо зафиксировать положение коленвала, путем установки упора для поршня, через свечное отверстие. В качестве стопора можно использовать специальные девайсы, стоимость которых начинается от 200 руб. Если нет возможности и желания тратить время на поиск подобного упора, всегда можно поместить в камеру сгорания обычный тросик с узелком.

4. После фиксации положения вала, можно приступать к откручиванию муфты. Обычно на ней нет удобной гайки для накидного ключа, и разборка подразумевает использование специального съемника. Стоимость подобных приспособления начинается от нескольких сотен и нередко превышает стоимость самой муфты.

В качестве альтернативы можно использовать ключ от болгарки или сорвать аккуратными ударами молотка, уперев зубило. Как вариант, можно использовать шину бензопилы, продев в её отверстия 2 коротких болта и затянув их гайками с обратной стороны. Можно изготовить самодельный съемник сцепления, отметив и просверлив в листе металла (от 4 мм), соответствующие пазам отверстия, в которые продеть и затянуть винты. В целом, существует множество изощренных способов “зацепить” муфту без лишних затрат. Некоторые откручивают простым гаечным ключом или плоскогубцами.

Следует уточнить, что для надежности крепления муфты, на резьбу вала наносится фиксатор, который чрезвычайно крепко соединяет данные элементы. Сорвать такое сцепление бывает достаточно сложно, даже при наличии удобного упора. Чтобы облегчить процесс разбора и обезопасить поршень и остальной механизм от повреждений, резьбу следует разогреть газовой горелкой или строительным феном. От высокой температуры клейкие свойства фиксатора пропадут, и разъединять детали станет гораздо проще.

5. Сорвав фиксацию обгонной муфты, продолжаем откручивание по часовой стрелке (резьба левая).

6. Под муфтой, на валу может находиться большая металлическая шайба, разделяющая компоненты (не на всех моделях). Вынимаем её, а вслед за ней барабан с игольчатым подшипником. Сцепление снято.

Если представленное выше руководство, недостаточно полно передало суть, закрепите полученные знания наглядной демонстрацией всего процесса. Следующая короткая видеоинструкция, с полезными комментариями автора, подробно объяснит, как снять и выполнить ремонт сцепления бензопилы своими руками, с минимальными временными затратами.

Описание процесса снятия сцепления можно назвать универсальным, применимым для всех современных моделей пил. Как было упомянуто выше, главное конструктивное различие может проявляться в расположении звездочки, которая обычно находится внутри (между муфтой и картером), но бывает установлена и снаружи (такую менять гораздо легче). В остальном, если хотите разобраться как снять сцепление с бензопилы партнер или хускварна, достаточно ознакомиться с изложенной выше инструкцией, отражающей все этапы процесса. Мелкие нюансы, характерные определенным моделям (крепление крышки воздуховода, натяжитель цепи), обычно не вызывают затруднений и легко разрешаются своими силами, либо с помощью технической документации.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время.

Ремонт и настройка карбюратора

Регулировка карбюратора осуществляется на прогретом моторе. Если двигатель не удается настроить, то причиной излишка бензина в смеси может стать зависание карбюратора. Чтобы снять деталь, надо раскрутить гайки крепления, отсоединить зажигание и тягу от рычага управления мотором. Потом снимают рычаг. Затем вы сможете снять фильтр и карбюратор.

Глушитель зафиксирован двумя гайками. Нужно их раскрутить и потянуть глушитель к себе. Затем раскручивают винты катушки и демонтируют ее. У пилы Stihl карбюратор имеет 1 винт настройки холостого хода. Если нарушена частота вращения холостого хода, то нужен ремонт карбюратора. Это сложный процесс, его трудно выполнить самому. Следует обратиться в ремонтную мастерскую.

Sources:

https://crast.ru/instrumenty/sceplenie-shtil-180-ustrojstvo

Проблемы с топливом

• Плохо заводится или вообще не запускается двигатель.
• Перебои в работе, при нажатии на газ двигатель «забуханкаывается» и глохнет.
• Слишком большие холостые обороты, пила «ревёт».
• Увеличенное потребление бензина.
• Пила плохо развивает обороты.

READ Регулировка карбюратора бензокосилки STIHL 55

Сделать регулировку карбюратора бензопилы Stihl

180 своими руками не составит большого труда. На нем имеются 3 регулировочных винта. Один отвечает за холостой ход, а два других за топливо. Обычно простой настройки хватает, чтобы пила вновь заработала, как и положено. Если же этого не произошло, то следует провести очистку карбюратора с его полной разборкой.

Перед полной прочисткой карбюратора следует также промыть топливные фильтры, сапун и бак. Иначе вновь произойдет засорение всей системы. Почему-то большинство людей только промывают карбюратор, игнорируя остальную часть топливной системы. Разобрать и настроить этот элемент лучше всего при помощи стандартного пособия «Бензопила Stihl

180 инструкция по эксплуатации».

Снятие и замена муфты своими руками по инструкции

О том, как снять сцепление на бензопиле, знают далеко не многие пильщики. Конструктивное исполнение механизмов на разных моделях бензопил отличаются, но принцип работы везде одинаковый. Процедура демонтажа также практически идентична, поэтому далее рассмотрим, как открутить муфту на бензопиле с внутренним расположением звездочки.

Первоначально понадобится подготовить необходимые инструменты:

• Специальный ключ, который называется съемником. Он зачастую поставляется вместе с бензопилой
• Отвертка для вывинчивания винтов, которыми крепится защитный кожух
• Свечной ключ — используется для вывинчивания крепления кожуха и шины (идет в комплекте с инструментом)
• Веревка — для того, чтобы застопорить коленчатый вал. Лучше использовать асбестовую, но для этой цели подойдет любая. Веревка используется на тот случай, если в комплекте к инструменту не прилагается специальный стопорящий ключ для поршня

Если демонтаж выполняется с целью замены, то соответственно понадобится заранее подготовить новый механизм. При покупке новой муфты нужно только знать точную марку бензопилы, так как устройства отличаются по наружному диаметру, резьбе и конструкции рабочего механизма. Инструкция, как снять муфту сцепления на бензопиле имеет следующий вид:

1. Первоначально необходимо выкрутить крепежные гайки кожуха и шины
2. Снять кожух с ручным тормозом, а также цепь и шину
3. После этого переходим к снятию пластиковой крышки, чтобы добраться до свечи зажигания. Для этого отверткой вывинчиваются крепежные элементы, и демонтируется крышка вместе с воздушным фильтром
4. Вывинчивается свеча зажигания бензопилы при помощи свечного ключа
5. В свечное отверстие цилиндра нужно просунуть веревку (установить специальный ключ при его наличии). Это делается для того, чтобы застопорить коленчатый вал. Если диаметр веревки в несколько раз меньше размера свечного отверстия, можно на ней сделать узлы
6. Далее приступаем к вывинчиванию самой муфты. Для этого берем специальный ключ, который должен быть в комплекте. Если ключа нет, то можно воспользоваться инструментом от УШМ или сделать самостоятельный съемник, что также не составит труда
7. Шлицы ключа необходимо установить в отверстия муфты, после чего приступить к вращению детали. Вращать необходимо в направлении по часовой стрелке. Обычно производители указывают направления для откручивания в виде стрелочки
8. При вращении муфты поршень достигнет верхней мертвой точки, после чего застопорит коленчатый вал. Далее приложив небольшое усилие, произойдет срывание сцепления с последующим выкручиванием механизма
9. Выкрученная муфта демонтируется с бензопилы. При необходимости также извлекается барабан со звездочкой

Процедура вовсе не трудная, и занимает не много времени. Сборка выполняется в порядке обратном снятию. Во избежание каких-либо неисправностей, рекомендуется устанавливать полностью идентичное сцепление на соответствующую модель инструмента.

Это интересно!Аналогичным образом выполняется процедура снятия и замены сцепления для всех марок бензопил Хускварна, Партнер и другие.

Конструктивные особенности и схема работы сцепления

Большинство качественных бензопил известных брендов изначально оснащены центробежным сцеплением. Оно выделяется высокой надежностью, повышенным рабочим ресурсом и работает в автоматическом режиме, то есть самостоятельно срабатывает тогда, когда силовой агрегат достигает необходимой скорости вращения.

В устройство заводского центробежного механизма конструктивно входят долговечные фрикционные накладки, барабан сцепления для бензопилы и возвратные стальные пружины. Фрикционные накладки механизма способны двигаться радиально. Они подтягиваются к коленчатому валу пружинами при работе ДВС на небольшой скорости. Одновременно с этим приводится в действие штатный металлический барабан, который изначально соединяется со звездой режущей цепи. При наборе достаточно высокой скорости мотора, усилие встроенных пружин по отношению к создаваемой центробежной силы снижается. Это заставляет пружины прижиматься к внутренней поверхности барабана и приводить его в действие. Одновременно с этим начинает вращаться звездочка, отвечающая за работу пильной цепи. В разных типах сцепления бензопил она может быть расположена позади механизма сцепления или перед ним.

Такой принцип действия центробежного сцепления обладает одним важным преимуществом – механизм автоматически проскальзывает при заклинивании режущей цепи. Благодаря этому силовой агрегат не глохнет, а продолжает работать дальше.

Как устроена бензопила

Все разновидности агрегатов приводятся в движение бензиновым двигателем внутреннего сгорания. При сборке устанавливаются одноцилиндровые двигатели, в которые заправляется высокооктановый качественный бензин. Вместо редуктора используется одноступенчатая передача, которая заставляет цепь двигаться. Строение агрегата за счет своей простоты позволяет ему безотказно работать в любых условиях. Устройство агрегата состоит из таких частей:

• ДВС одноцилиндровый;
• Бензобак;
• Карбюратор;
• Кривошипно шатунный механизм;
• Сцепление;
• Пильная цепь и звездочка, приводящая ее в движение.

Кроме того, имеются такие составляющие:

• Система очищения воздуха, подающегося в карбюратор;
• Механизм зажигания;
• Система глушения выхлопов;
• Система аварийного отключения, срабатывающая в чрезвычайных ситуациях.

На фото можно увидеть разнообразие моделей от производителей Штиль, Хускварна, Партнер, Гудлак.

При каких проблемах нужно заменить сцепление

Сцепление снимается и разбирается в следующих случаях:

• При лопнувшей пружине, когда мотор функционирует нестабильно;
• Пружина спала;
• Произошел скол барабана и слышен шум;
• Естественный износ после продолжительной работы.

Двигатели, которыми комплектуются практически все современные модели бензопил, соединяются редуктором с пильной поверхностью. Цепь двигается, но если включен холостой ход, то остается неподвижной. При увеличении нагрузки намного больше допустимой, сцепление прекращает подавать крутящий момент на шину. Это спровоцирует остановку мотора. Если такие ситуации часто происходят, то сцепление изнашивается гораздо быстрее. Некоторые производители в своей инструкции к инструменту специально указывают, что сцепление является не основной деталью, требующей замены спустя время.

Как снять сцепление на бензопиле?

Для того чтобы снять сцепление с бензопилы, в первую очередь следует быть внимательным и осторожным, чтобы не повредить ничего лишнего.

Выполнять эту операцию следует по такому алгоритму:

• Снимите пильную шину и цепь. Для этого открутите ручной тормоз цепи, потянув ручку на себя. Затем демонтируйте шину, удалите загрязнения.
• Снимите кожухи с воздушного фильтра и сцепления.
• Заблокируйте коленвал. Это обязательная процедура для избегания его вращения во время работы. Для этого выкрутите свечу зажигания, зафиксируйте поршень в нижней «мертвой» точке и проденьте в свечное отверстие веревку.
• С помощью специального ключа снимите сцепление. Откручивать его нужно по часовой стрелке, поскольку у него обычно левая резьба.
• Заменяем поврежденные детали. Собрать сцепление бензопилы следует в обратном порядке, в котором проводился разбор.

Довольно часто замена цепной муфты, включая Champion 242, объясняется тем, что эта часть может лопнуть. И причина проста.

Все современные бензопилы оснащены цепным тормозным устройством, и в большинстве моделей он управляется с помощью ленты, расположенной на покрышке шины и цепи, окружающей барабан сцепления.

Если пользователь не отключает цепной тормоз во времени, а, наоборот, продолжает нажимать на спусковой крючок дроссельной заслонки, крышка шины и цепи будут таять, заставляя барабан сцепления лопнуть. В этом случае ремонт бензопилы неизбежен.Рассмотрим замену барабана сцепления на примере бензопилы Champion 242, которая полностью самоисполняется.Замена барабана сцепления выполняется в несколько этапов, мы рассмотрим каждый из них:

• Снимите крышку воздушного фильтра.
• Чтобы отвинтить гайки, удерживающие структуру муфты на коленчатом валу, необходимо остановить двигатель. Для этого снимите крышку с свечи, поверните ее и вставьте веревку в отверстие для свечи.

После этого плавно потяните ручку стартера, чтобы удалить оставшееся пространство в камере сгорания. Не рекомендуется использовать металлическую пробку, так как коленчатый вал можно проворачивать во время отвинчивания гайки.

В этом случае поршень возьмет веревку, и стопор сломает ее дно.

Советы: как снять звездочку с бензопилы

• Особенности барабана сцепления в бензопилах
• Метод проведения подмены барабана сцепления

Многие инструменты нуждаются в постоянной подмене расходных частей. Касается это и пил. 3 самостоятельная регулировка карбюратора карбюратор на бензопиле Partner 350. Как снять сцепление чтобы снять сцепление на бензопиле, с моей китайской.

Вот поэтому вопрос о том, как снять звездочку с бензопилы, которую еще нередко именуют диском сцепления либо центробежного механизма, очень животрепещущ у домашних мастеров.

В связи с этим нужно разглядеть, что именуется звездочкой и для каких целей она нужна.

Барабан сцепления, именуемый звездочкой, является неотъемлимой частью бензопилы.

Барабан, размещающийся в базе сцепления механизма, является неотъемлемой частью системы привода цепи. Как снять сцепление на бензопиле? Замена муфты своими руками и как собрать сцепление обратно — всё это читайте на нашем сайте! Эта деталь собственной формой припоминает звезду, за счет чего она и получила свое заглавие. Как снять сцепление на бензопиле: STIHL, Husqvarna.

Зависимо от вида бензопилы деталь может быть проф либо бытовой. Потому что проф пила употребляется более нередко, чем бытовая, то и ведущая звездочка просит постоянной подмены. У бензопил Husqvarna как снять сцепление чтобы снять сцепление на бензопиле.

Если гласить о бытовых инструментах, то тут все находится в зависимости от объема выполняемой работы и нагрузки, которая оказывается на цепь устройства.

В большинстве случаев требуют подмены звездочка, венец и подшипник пилы.

Обычно для того, чтобы снять звездочку с бензопилы, многие люди обращаются в спец сервисные центры, но если есть необходимость сберечь домашний бюджет, выполнить эту работу можно и без помощи других. Это мероприятие не выглядит сложным, но при этом требуется иметь все нужные детали и инструменты. Процесс подмены звездочки аналогичен для хоть какой модели устройства.

Как изменить звезду на Партнере?

Видео поможет вам сменить ведущий партнер бензопилы, мы покажем, как легко и быстро развязывать.

Механизм соединительной тяги довольно сложный — это бензопила «Partner 350». Его неисправности часто сопровождаются громкой работой двигателя. Также следует отметить, что когда кривошипный механизм ломается, карбюратор часто гаснет. В этом случае ремонт бензопилы «Партнер 350» своими руками более целесообразно начать с проверки модуля зажигания. Также необходимо будет полностью проверить сцепление. В частности, заслуживает внимания состояние центробежной муфты.

Чтобы проверить его, необходимо снять верхнюю крышку. Прямо сцепление в этой модели расположено вблизи карбюратора. Для достижения центробежной муфты в пиле маховик удаляется. Затем головка карбюратора отсоединяется

В этом случае важно не повредить топливную систему. Установленная центробежная муфта на болтах. Вы можете отключить эту часть с помощью ключа

Если трещины видны под цилиндром, то муфта должна быть изменена. Однако некоторые эксперты советуют не спешить. Если трещины неглубокие, вы можете попытаться немного намотать поверхность файлом

Вы можете отключить эту часть с помощью ключа. Если трещины видны под цилиндром, то муфта должна быть изменена. Однако некоторые эксперты советуют не спешить. Если трещины неглубокие, вы можете попытаться немного намотать поверхность файлом.

Ремонт механизма сцепления — замена пружины

Не торопитесь менять весь механизм, так как устранить неисправность сцепления можно путем замены неисправной детали. Чаще всего причиной неисправности является пружина, которая растягивается и может повредиться. Уже растянутая пружина является неисправной. Если произошло повреждение пружины, то ее можно заменить, чтобы восстановить работоспособность инструмента. Инструкция по замене зависит от конструкции механизма, так как сжимающие устройства бывают разных видов, но все они подлежат замене. Процедура эта не столько сложная, как требующая особой внимательности и соблюдения последовательности действий. Как заменить пружину на муфте бензопилы, подробно показано в видео ролике.

Если повредилась фрикционная накладка, то эту деталь также можно заменить. Замена детали также нужна в случае износа резьбового соединения, что случается при частом снятии и установке муфты на место. Чтобы понять причину неисправности детали, понадобится для начала произвести визуальный осмотр. Если износились зубья звездочки, то ее следует заменить. Несъемные звездочки надо менять вместе с барабаном.

Причины, по которым требуется разбирать сцепления:

• Неисправная или лопнувшая пружина;
• В результате нагрузок на бензопилу и износа деталей, пружина покинула свое место;
• Сколы на тарелке сцепления;
• Износ деталей.

Ремонт сцепления: нюансы процесса

При самостоятельном обслуживании муфт сцепления необходимо знать, что:

• несколько пилы имеют шайбу, которая находится как между звездочкой и сцеплением, так и звездочкой и мотором. Учитывайте это при ремонте;
• спецпружина привода масляной помпы не должна повредиться в ходе разборки, а так же подлежит возврату на первоначальную позицию. В противном случае цепь будет недополучать смазку или вообще перестанет смазываться.

Инструмент, побывавший в ремонте, должен пройти проверку на предмет надежности болтовых стяжек, подачи смазки к цепи и исправности мотора (он должен плавно включаться и ровно работать). Лишь после этого его можно эксплуатировать.

https://youtube.com/watch?v=3NHDu644T1c

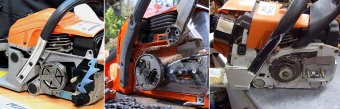

Снятие сцепления на бензопилах Штиль и Долмар

Наверняка вы замечали, что бензопилы могут иметь разные конструкции передаточных устройств. Выше приведена инструкция по снятию муфты с барабаном, на котором звездочка находится с внутренней стороны. Такое устройство имеется большинстве бензопил, но только не на инструментах марки Stihl. Бензопилы известного производителя оснащаются барабаном, который имеет звездочку с наружной стороны. Выглядит это следующим образом, как показано на фото ниже.

Другое расположение звездочки вовсе не означает, что инструмент оснащен иным механизмом сцепления. Однако это говорит о том, что принцип снятия сцепления отличается от вышеописанной инструкции. Поэтому выясним, как снять муфту на бензопилах Stihl, Dolmar и другие, на которых звездочка находится с наружной стороны.

1. Для начала необходимо также снять кожух и шину, чтобы обеспечить доступ к муфте
2. Выкрутить свечу и застопорить поршень при помощи специального ключа или шнура
3. Далее приступаем к снятию звездочки и барабана. Для этого отверткой нужно поддеть стопорное кольцо, и извлечь его
4. Демонтируется барабан с подшипником
5. Используя ключ на «19» (идущий в комплекте с инструментом) необходимо выкрутить гайку с левой резьбой, соединенную с механизмом. Откручивать необходимо в направлении по часовой стрелке
6. После этого можно выполнить соответствующий ремонт или замену детали

Установка новой или отремонтированной детали выполняется в порядке обратном снятию. Процедура практически идентичная с первым вариантом, за исключением некоторых особенностей. Если необходимо заменить только барабан или звездочку, то при этом демонтировать муфту не понадобится, в отличие от варианта с внутренним расположение звезды.

Это интересно!Если осуществляется замена барабана, то рекомендуется также поменять сам механизм сцепления. Если барабан меняется по причине его перегрева, то высока вероятность того, что механизм также имеет свойства повреждения от воздействия высокой температуры.

Не покупать,пока не посмотришь видео!Обзор Stihl MS-180 бензопила штиль.

Распаковываем,собираем,проверяем,запускаем бензопилу Stihl MS—180.Обсуждаем рекомендации по использованию.

Во избежание возгорания, запуск необходимо проводить на безопасном расстоянии от места заправки бензопилы.

Рассмотрим, как усилие от двигателя передается на ведущую звездочку и заставляет её крутить цепь пилы. Для этого, бензопила stihl ms 180, имеет центробежное сцепление, которое устанавливается вовнутрь ведущей звездочки и жестко закреплено на коленчатом валу двигателя.

При увеличении оборотов двигателя, сцепление разжимается и, упираясь в корпус звездочки, передает на неё усилие от коленчатого вала двигателя, заставляя её вращать цепной механизм.

Следующий элемент бензопилы Штиль 180, это тормоз пильной цепи. Устройство тормоза достаточно простое и состоит из рычага управления и металлической пластины, обхватывающей ведущую звездочку и установленной в корпусе пилы. В рабочем положении, пластина тормоза цепи надежно удерживает барабан звездочку.

В момент, когда тормоз пильной цепи установлен в рабочее положение, запрещено увеличивать количество оборотов двигателя, т. к. это приведет к нарушениям в механизме сцепления.

Конструкция и принцип работы механизма сцепления бензопилы

Большинство пильщиков не понимают принципа работы механизма сцепления бензопилы. При работе знать принцип функционирования не обязательно, а вот когда возникают неисправности, то, чтобы их устранить, понадобится выяснить конструкцию и особенности работы бензопильной муфты.

Современные бензопилы оснащаются механизмами сцепления центробежного типа. Центробежная муфта — это означает, что ее работоспособность зависит от вращающего момента двигателя. Главное назначение муфты на бензопиле в том, чтобы обеспечить передачу крутящего момента с коленчатого вала двигателя на пильную гарнитуру (цепь). Работает устройство в автоматическом режиме, а как это происходит, выясним детально.

Механизм сцепления состоит из следующих конструктивных элементов:

• Барабан со съемной или несъемной звездочкой — представляет собой передаточный механизм
• Фрикционные накладки — под воздействием центробежной силы перемещаются, входя в зацепление с барабаном
• Пружина — обеспечивает прижатие накладок к коленчатому валу

Теперь о принципе действия муфты бензопилы.

Когда заводится двухтактный двигатель инструмента, начинает вращаться коленчатый вал. К валу крепится муфта, с которой при помощи звездочки соединяется цепь. Когда бензопила работает на холостом ходу (скорость вращения вала до 2700 оборотов в минуту), то есть не нажимается курок акселератора, то пружина прижимает фрикционные накладки, в результате чего крутящий момент не передается на барабан.

Как только пильщик берет в руки инструмент и начинает увеличивать обороты (максимальные до 14000 об/мин), цепь начинает перемещаться по шине. Происходит это за счет того, что увеличивается скорость вращения коленчатого вала. За счет силы инерции фрикционные накладки (их еще называют противовесами) перемещаются, и входят в зацепление с внутренними стенками барабана. В результате происходит перемещение барабана, который соединен со звездочкой. Вращающаяся звездочка приводит в действие цепь.

Принцип работы механизма простой, что обусловлено его не сложной конструкцией. Если из строя выходит эта деталь, то соответственно работать бензопила не будет. Подробное описание принципа работы механизма сцепления бензопилы описано в этом материале.

Это интересно!Муфта выполняет роль не только передаточного механизма, но еще и защитного устройства. Она предохраняет двигатель бензопилы от преждевременного выхода из строя при заклинивании цепи в распиливаемой древесине.
