Замена импульсного патрубка в бензопиле husqvarna 142

Наиболее частые неполадки

К наиболее часто встречающимся неисправностям бензопилы Husqvarna относятся:

• неправильно отрегулированный карбюратор;
• неисправности блока зажигания;
• неисправности топливного блока;
• неотрегулированный механизм сцепления;
• неисправности масляной системы;
• некорректная работа стартера.

Эти проблемы приводят к возникновению сбоев в работе бензопилы.

Пила не заводится или глохнет после нажатия на акселератор. Возможные причины — поломка стартера (в этом случае он не чинится, а заменяется на новый), загрязнение или поломка элементов системы зажигания, неисправность свечей или катушки. Наиболее часто из строя выходят свечи. Другой вариант — затруднения в подаче топлива, наиболее вероятен засорившийся топливный фильтр либо пережатый топливный шланг от бака к карбюратору. Возможен засор сапуна бензобака.

Затрудненный запуск, появление белого дыма. Причина этих неисправностей — неправильно отрегулированный карбюратор, подающий слишком мало или слишком много топливной смеси, либо приготавливающий ее в неправильной пропорции. Признак этого — белый дым из моторного отсека.

Прокручивание цепи при работе вхолостую. Причины неисправности: неотрегулированный или вышедший из строя механизм сцепления, неотрегулированный ход на холостом ходу, подсос воздуха в карбюратор или картер.

Проблемы со смазкой пильной цепи. Выражаются в отсутствии смазки либо выходе цепи наружу в грязном состоянии. Причины этой неисправности различны — поломка масляного насоса, засоры в сапуне (отверстии в крышке масляного бака) масляном канале или фильтре или неисправность шестерни масляного привода.

Разборка И Сборка Хускварна 142

БензоИнструмент. ЛИКБЕЗ

Разборка. сборка бензопилы HUSQVARNA 142 (137). Бензопила STIHL MS180. Диагностика комплекса бухгалтерских программ смазки цепи. Разборка бензопилы PARTNER 352. Разборка. сборка бензопилы STIHL MS180. Разборка бензопилы PRO WORK PBK 35. Компрессия в бензопилах STIHL MS180 и POULAN 2250. Принцип деяния двухтактного мотора. Бензопила PARTNER 352. Разборка карбюратора.

Разборка. сборка бензопилы HUSQVARNA 142 (137).

РАЗБОРКА БЕНЗОПИЛЫ HUSQVARNA 142 (137).

СБОРКА БЕНЗОПИЛЫ HUSQVARNA 142 (137).

Хомячковый рай. Уйти и потеряться:

Бензопила STIHL MS180. Диагностика бухгалтерской системы смазки цепи.

Дополнительно выкладываю две фото (потому что в видео было не совсем отлично видно).

На этом деле фото красноватой стрелкой показан буртик.

На втором фото показано правильное положение масляного насоса (вид снизу бензопилы). Красноватая стрелка показывает на проточку (канал) в корпусе насоса, голубая стрелка указывает как размещен миф канал. Вспять (в сторону задней ручки бензопилы).

Хомячковый рай. Уйти и потеряться:

Разборка бензопилы PARTNER 352.

Хомячковый рай. Уйти и потеряться:

Разборка. сборка бензопилы STIHL MS180.

Разборка бензопилы STIHL MS180.

Сборка бензопилы STIHL MS180.

Хомячковый рай. Уйти и потеряться:

Разборка бензопилы PRO WORK PBK 35.

Почетаемые гости моего блога! Если для вас приглянулись, главное принесли пользу, просмотренные мои видео и фотоматериалы на ремонте бензоинструмента, то прошу вас внести посильную вещественную помощь на электрические кошельки:

WebMoney. R397899742942

либоZ103294956413 Средства пойдут для оплаты серверов, хостинга, имени домена на развитие веб-сайта. С Почтением к вам на квартиру, Евгений Кравченко.

Что же понадобится. Бензопила PRO WORK PBK 35. Как я в курсе. создание Италии. Горизонтальное размещение цилиндро-поршневой группы.

В ремонт поступила с неисправностью не заводится и с фразы обладателя типо предпосылкой этому стали забияки на поршне.

Бензопилы этой модели мне в руки ни один раз не попадали, увы забегая вперёд, скажу, что пила мне приглянулась. Конструкция очень, я бы произнес, лаконичная, сбитая, ничего излишнего. Делаем вывод. всё изготовлено по разуму

Как отрегулировать карбюратор бензопилы Хускварна 142

Настройка карбюратора бензопилы Хускварна 142 должна производиться при прогретом двигателе

Обратите внимание на состояние воздушного фильтра, который при необходимости потребуется почистить и убедиться в том, что он не забит. Регулировка карбюратора бензопилы Хускварна 142 своими руками выполняется при помощи трех винтов:

• L – для низких оборотов двигателя.
• H – для высоких оборотов мотора.
• T – для оборотов холостого хода.

Поворачивая по часовой стрелке контрольные винты низких и высоких оборотов, переведите их до предела, и после того как будет достигнут пик, прокрутите их в обратном направлении, на один с половиной оборот. При работе на холостых оборотах, цепь для бензопилы Husqvarna 142 должна быть неподвижной. Проверяйте на максимальных оборотах.

Избежать большинства неисправностей и дорогостоящего ремонта, можно соблюдая инструкции и рекомендации производителя, а также используя оригинальные запчасти для бензопилы Хускварна 142.

Бензиновая пила Husqvarna 142 многим пользователям известна благодаря надежности, простоте в эксплуатации, а также высокому качеству фирменных комплектующих и заводской сборки. Садовый инструмент в этой модификации быстро и качественно спиливает любую древесину, независимо от ее состояния и структуры. Это позволяет использовать модель не только для чистки сада, но и для строительства бытовых, а также хозяйственных помещений.

Как разбавить бензин для бензопилы Хускварна

Для производительной работы и увеличения срока эксплуатации на высокой мощности соблюдают пропорцию масла и бензина для бензопилы, отмеряя мерным бачком соотношение ингредиентов топливной смеси. При приготовлении даже небольшого количества малая неточность влияет на качество горючего.

Для разбавления используют качественный бензин с минимальным октановым числом — RON 90. Если параметр меньше рекомендуемого, двигатель начинает стучать, что приводит к его перегреву и усилению нагрузки на подшипники. При постоянной работе на высоких оборотах выбирают бензин с увеличенным показателем.

Масло рекомендуют использовать 2-тактное.

Чтобы правильно разбавить бензин для бензопилы, применяют такую схему смешивания:

• для моторов с рабочим объемом цилиндра до 80 см³ — 1:50 (2%), т.е. 5 л бензина — 0,10 л масла;
• для двигателей с объемом выше 80 см³ — 1:33 (3%), т.е. 5 л бензина — 0,15 л масла.

Регулировка карбюратора бензопилы Хускварна 142 своими руками

Для того, чтобы 142-ая модель марки Husqvarna исправно работала, ее владелец должен своевременно настраивать карбюратор бензопилы.

Делать это нужно в таких случаях:

• если не заводиться бензопила Хускварна 142;
• если мотор заводиться, но работает с перебоями;
• если двигатель заводиться и глохнет при нажатии на курок газа;
• если резко увеличился расход горючего.

Все эти неисправности грозят более серьезными поломками, справиться с которыми самостоятельно и без нужного опыта будет довольно сложно. Чтобы не допустить этого, нужно настроить элемент, отвечающий за обогащение топливной смеси воздухом. Настройка карбюратора бензопилы Хускварна 142 должна выполняться в такой последовательности:

1. Сначала необходимо установить заводские настройки карбюратора бензопилы Husqvarna. Для этого, при холодном двигателе, нужно повернуть регулировочные винты так, как это указано в руководстве по эксплуатации модели;
2. После этого нужно завести мотор пилы и дать ему 5 минут для полного прогрева. После этого нужно медленно повернуть винт «L» до того момента, пока мотор не начнет работать на максимальных оборотах холостого хода. Сразу после этого винт «L» нужно вывернуть на 1/4 оборота в обратном направлении;
3. Если после этого цепь на шине вращается, то оператору потребуется начать поочередно поворачивать болт «T» до тех пор, пока цепь не остановится;
4. Далее нужно найти максимальные обороты двигателя. Для этого необходимо зажать курок газа и начать поворачивать болт «H» до того момента, пока двигатель не начнет стабильно работать на высоких оборотах. После этого винт «H» необходимо вывернуть на 1/4 оборота в обратном направлении.

После настройки карбюратора нужно заглушить мотор бензопилы Husqvarna и снова завести его. Чтобы проверить работу двигателя, оператор должен несколько раз резко нажать на курок газа. Если во время нажатия курка мотор быстро набирает обороты, и теряет их при отпускании курка, значит регулировка штатного карбюратора была выполнена оператором успешно.

Как следует действовать, если бензопила отказывается заводиться

1. Первым делом не впадайте в отчаяние и не начинайте хаотично крутить регулировочные винты карбюратора.
2. Отложите в сторону бензопилу примерно на 15 минут. Вполне возможно, что причиной проблемы стала залитая бензином свеча.
3. Еще раз попытайтесь завести бензопилу, выполняя все требования инструкции по эксплуатации, но, не активируя при этом страхующий пильный тормоз. Дело в том, что включение пильного тормоза намного затрудняет старт бензопилы, а если надежно и правильно удерживать устройство в руках, то никакая дополнительная страховка от несчастных случаев вам не понадобится.
4. Выкрутите крепеж, снимите верхнюю крышку бензопилы и достаньте из нее контейнер с воздушным фильтром. Этот прием также намного облегчает процесс запуска бензопилы. Заодно можете провести профилактическое обслуживание фильтра, удалив из него скопившуюся пыль, грязь и мусор.
5. Если есть возможность – замените залитую свечу зажигания запасной. Если запасная свеча отсутствует – выкрутите старую, прокалите ее на открытом пламени, установите на место и попытайтесь вновь завести без воздушного фильтра.
6. Если явно ощущается запах бензина – выкрутите свечу зажигания, а бензопилу переверните так, чтобы излишек бензина вытек через отверстие. После этого в перевернутом состоянии несколько раз дерните шнур зажигания (примерно раз 10), чтобы обеспечить свежим воздухом камеру сгорания. Вкрутите новую свечу или прокаленную на огне, после чего еще раз попытайтесь завести бензопилу, не подключая воздушный фильтр.
7. Загляните в отверстие для свечи зажигания. Если поршень совершенно сухой, то возможно, что причиной проблемы со стартом является засор в карбюраторе или же попадание внутрь него воды, которая не дает бензину попасть в камеру. Наберите в медицинский шприц немного топлива (примерно 1 см³) и впрысните в камеру. Вкрутите обратно свечу и попробуйте вновь завести двигатель. Если он заведется, то причину засора должно смести сильным потоком.
8. Перед выполнением двух последних приемов надо внимательно следить, чтобы свеча зажигания оставалась сухой.
9. Затем визуально убедитесь, что свеча зажигания дает искру. Бывает и так, что причиной поломки является вышедший из строя модуль электронного зажигания. Хотя при некоторых его неисправностей искра также может проскакивать.
10. Освободите крепежные болты глушителя бензопилы и отделите его от корпуса, стараясь не повредить прокладку между глушителем и цилиндром. Повторяя указанные выше операции, попробуйте завести бензопилу без глушителя и воздушного фильтра. Через открывшееся отверстие со стороны глушителя можно оценить состояние поршневой системы, неспешно дергая стартер и двигая поршень. Если вы наблюдаете присутствие глубоких заусениц, царапин на поверхности цилиндра или поршня, или же намертво зажатого кольца в проточке – значит, двигатель уже не заведется, так как пришла в негодность его поршневая.

Если предложенный выше алгоритм не помог – следует обратиться за помощью к квалифицированным мастерам и наладчикам из сервисного центра.

Каждый человек, который знаком с бензоинструментом знает, что иногда техника работает с перебоями, а может в один момент заглохнуть и больше не завестись. Причин, по которым не заводится бензопила очень много, постараемся рассмотреть наиболее частые из них.

ВАЖНО!!!

Опытный электрик слил в сеть секрет, как платить за электроэнергию вдвое меньше, легальный способ…

Основные неисправности и способы их устранения

Приступая к ремонту бензопилы, необходимо иметь представление о том, какие она может иметь неисправности, а также как эти неисправности устраняются. Итак, давайте рассмотрим признаки неисправностей и способы их устранения.

Бензопила Хускварна не заводится

Если Хускварна не заводится, первое в чем нужно убедиться, это соблюдение вами алгоритма запуска пилы, а также наличие топлива в баке. Подробная инструкция о том, как провести запуск холодной бензопилы и его заправку, имеется в руководстве по использованию пилы, которое поставляется со всеми бензопилами Хускварна.

В том случае, если вы все делаете правильно, но пила не откликается, причина может скрываться в неисправности системы зажигания или отсутствии подачи топлива.

Для более точного определения причин такого поведения бензопилы, необходимо провести осмотр свечи зажигания, после чего проверить её на наличие искры.

Если свеча мокрая, а при проверке искры её не обнаружено, стоит попробовать заменить саму свечу. Замена не дала результатов, значит проблема может скрываться в катушке зажигания, проверить которую самостоятельно достаточно сложно.

В том случае если искра есть, а свеча сухая — проблемы в топливной системе. Для устранения нужно провести её полную диагностику. Топливная система состоит из карбюратора и топливной магистрали. Не имея определенного опыта, можно проверить топливную магистраль на наличие порывов, а также чистоту топливного фильтра, установленного в баке. Полную диагностику и ремонт карбюратора лучше доверить профессионалам.

Если пила заводится, но плохо

Причиной затрудненного запуска пилы может стать неисправность или неправильная регулировка карбюратора. В том случае, когда карбюратор переливает, бензопила будет легко заводиться на горячую, но достаточно сложно на холодную, особенно после длительного простоя.

Косвенным признаком чрезмерного количества топливной смеси, поступающей в цилиндр при работе бензопилы, является выхлоп. Если при работе бензопилы выделяется много белого дыма, стоит проверить пропорции приготовления топливной смеси и регулировки карбюратора.

Цепь бензопилы крутится на холостом ходу

Если цепь Хускварны вращается на холостом ходу, то можно сделать вывод о том, что имеются неисправности в механизме сцепления или холостой ход не отрегулирован. Для устранения неисправности, необходимо снять крышку тормоза пильной цепи и осмотреть целостность пружины сцепления. Дефектное сцепление заменить.

Если сцепление исправно, для устранения прокручивания цепи необходимо откорректировать обороты холостого хода при помощи регулировочного винта, обозначенного буквой (Т) или провести полную регулировку карбюратора.

Важно: возможная причина самостоятельного увеличения холостого хода, это появление подсоса воздуха в картер двигателя или карбюратор, что может привести к серьезным повреждениям ЦПГ

Почему бензопила Хускварна глохнет при нажатии на газ

Если пила глохнет сразу после нажатия на газ, необходимо провести осмотр свечи зажигания, который поможет точнее диагностировать неисправность. Мокрая свеча, свидетельствует о неисправности или неправильной регулировки карбюратора, в таком случае, исправить ситуацию можно проведя полную диагностику, ремонт и регулировку данного узла. Если ремонт и регулировки не помогли, необходимо заменить карбюратор на новый.

Еще одна причина, по которой Husqvarna может глохнуть при нажатии на газ, это неисправности в топливной системе, а точнее, затруднения подачи топлива к карбюратору. Необходимо проверить чистоту топливного фильтра, а также целостность топливных шлангов.

Почему не смазывается цепь на бензопиле Хускварна

Если на вашей бензопиле полностью прекращена подача смазки пильной цепи, значит необходимо проверить всю масляную систему.

Причин может быть несколько:

1. Неисправность масляного насоса;
2. Засор фильтрующего элемента, установленного в баке;
3. Неисправность сапуна масляного бака;
4. Разрыв масляного шланга;
5. Несовпадения масляного отверстия на шине и на корпусе пилы (если подача прекратилась после установки новой пильной шины);
6. Засор масляного канала в корпусе пилы;
7. Засор канала подачи масла в шине;
8. Неисправность шестерни привода масляного насоса.

Почему не смазывается цепь

Масло не поступает на пильную гарнитуру в результате нарушения системы смазки цепи. Причины его следующие:

• наличие дефектов в масляном насосе;
• засорение фильтра, каналов;
• дефекты сапуна;
• разрыв масляного шланга;
• несовпадения масляного отверстия на корпусе пилы и шине;
• неисправность шестерни привода.

Масляный насос отвечает за увеличенную или уменьшенную подачу масла и расположен с правой стороны бензопилы. Из-за его подтекания или загрязнения возможна недостаточная смазка. Его снимают после того, как раскручено сцепление.

Смотрите » ТОП-4 популярных модели бензопил ЭКО (ECO) и их характеристики

Регулировка подачи масла на цепь осуществляется путем настройки масляного насоса.

Типология поломок бензопилы

Перед тем как разобрать бензопилу нужно правильно определить тип поломки. Любая неисправность в работе пилы условно относится к одному из двух типов. Первый — поломка двигателя. Проблемы возникают в системах зажигания, подачи топлива, подачи воздуха, вывода отработанных воздушных смесей, цилиндро-поршневой группе.

Второй тип — неисправности в остальных системах агрегата. Это поломки аварийного тормоза, муфты сцепления, направляющей шины, смазочной системы и других деталей.

Набор инструментов для проведения ремонта:

• ключи разной величины;
• ключ для снятия свечей зажигания;
• отвёртки разной величины и формы;
• схема пилы.

Технические характеристики

Сухой вес пилы составляет 4,4 кг. Модель укомплектована 2-х сильным экономичным карбюраторным двигателем внутреннего сгорания объёмом 40,9 см3.

Для работы силового агрегата используется смесь высокооктанового бензина и термостойкого полусинтетического моторного масла. Запас топлива для автономной работы составляет 300 мл.

Ресурс двигателя увеличен за счет изготовления деталей кривошипно-шатунной группы из кованой стали и нанесения на зеркало цилиндра износостойкого пористо-хромового покрытия.

Эксплуатационные возможности расширены:

• наличием системы легкого запуска и виброгасителя;
• применением высокоэффективной технологии очистки воздуха Air Injection;
• упрощенным обслуживанием легкосъемного воздухозаборника;
• совмещенным управлением воздушной заслонкой.

Производитель	Husqvarna
Производство (сборка)	США
Родина бренда	Швеция
Класс пилы	Бытовая
Мощность, л.с. (кВт)	2,2 (1,6)
Объем двигателя, см3	40,9
Шаг цепи, дюймы	3/8
Толщина цепи, мм	1,3
Объем топливного бака, л	0,3
Объем масляного бака, л	0,2
Длина шины, см (дюймы)	40 (16)
Количество звеньев	56
Гарантия, лет	1
Вес, кг	4,4
Инструкция	Скачать

Бензопила не заводится на горячую

В тех случаях, когда бензопила не заводиться на горячую, нужно провести визуальный осмотр всех основных узлов бензопилы. Осмотр стоит начинать со свечи зажигания. Проверить искру, осмотреть поверхность электрода свечи, эти действия помогут установить направление, в котором следует искать проблему.

Неисправности в системе зажигания

Если при осмотре свечи, обнаружено, что она мокрая и искрообразование на контактах не происходит, это значит, что проблему следует искать в системе зажигания, осмотреть катушку, проверить зазор между маховиком и контактами катушки. Так же можно проверить, как плотно колпачок высоковольтного провода сидит на свече, и саму свечу. Попробовать заменить её, на новую.

Проблемы в топливной системе

Если при осмотре обнаружилось, что искра есть, а свеча сухая, значит проблемы в топливной системе. Её проверку следует начинать с топливного фильтра

Далее, нужно осмотреть топливный шланг и его крепление к карбюратору, обратить внимание, на подтеки топлива с карбюратора и наличие бензина в корпусе воздушного фильтра. Приступать к снятию карбюратора целесообразно, только если визуальный осмотр не позволил определить причину поломки

Характерный признак проблемы в топливной системе, это избыточное количество топлива в цилиндре двигателя. Как правило, признаками этого является чрезмерно мокрая свеча зажигания и наличие при этом искры на контактах свечи. В данной ситуации, необходимо перевернуть бензопилу таким образом, чтобы свечное отверстие было направлено в низ. Если при этом из цилиндра потечет бензин, значит причина того, что бензопила не запускается, это перелив топлива в двигатель.

С процессом регулировки карбюратора, можно ознакомиться на примере пилы Чемпион 254,, посмотрев видео инструкцию.

Почему не смазывается цепь

Масло не поступает на пильную гарнитуру в результате нарушения системы смазки цепи. Причины его следующие:

• наличие дефектов в масляном насосе;
• засорение фильтра, каналов;
• дефекты сапуна;
• разрыв масляного шланга;
• несовпадения масляного отверстия на корпусе пилы и шине;
• неисправность шестерни привода.

Масляный насос отвечает за увеличенную или уменьшенную подачу масла и расположен с правой стороны бензопилы. Из-за его подтекания или загрязнения возможна недостаточная смазка. Его снимают после того, как раскручено сцепление.

Смотрите » ТОП-4 популярных модели бензопил ЭКО (ECO) и их характеристики

Регулировка подачи масла на цепь осуществляется путем настройки масляного насоса.

Бензопила заводится и сразу глохнет

Причиной такого рода неисправности может быть заливание непосредственной свечи именно в тот момент, когда вы пытаетесь завести бензопилу. Так как значительное количество бензина собирается именно между электродами свечи, следовательно, не может создаться искра. Такого рода поломку вы сможете устранить самостоятельно, и вам не придется обращаться в специализированные сервисы.

В ином случае на самой поверхности непосредственных электродов может возникнуть специфический нагар. Тем временем пока ваша свеча просыхает, вам необходимо слить лишнее топливо непосредственно посредством использования отверстия и оставить просушивать около получаса.

Алгоритм разборки пилы Хускварна

Процесс разборки бензопилы Хускварна достаточно прост. Для того чтобы все сделать правильно и не сломать детали корпуса или ЦПГ, необходимо производить разборку в следующем порядке:

1. Верхняя крышка.
2. Крышка тормоза цепи и пильной гарнитуры.
3. Стартер.
4. Маховик и сцепление.
5. Передняя рукоятка.
6. Карбюратор.
7. Масляный насос.
8. Двигатель.

В зависимости от модели Хускварны, порядок разборки может немного отличаться.

Важно: прежде чем приступать к разборке бензопилы, необходимо её очистить. При работе пилой образуется много стружки и древесной пыли, которая при разборке может попасть во внутренние части бензопилы Husqvarna

Снятие боковой крышки и пильной гарнитуры

Боковая крышка или ещё её называют крышкой тормоза пильной цепи, удерживается при помощи двух гаек на тринадцать.

Открутив гайки, крышка снимается с направляющих шпилек, после чего можно снять шину и цепь с бензопилы. В некоторых моделях пил Хускварна установлен специальный механизм, который позволяет демонтировать крышку и пильную гарнитуру без помощи специальных инструментов.

Стартер

Стартер находится с правой стороны Хускварны и удерживается на нескольких винтах. Раскрутив которые, можно легко снять стартер и тем самым получить доступ к маховику и катушке зажигания.

Снятие маховика и сцепления

Для того чтобы раскрутить гайку маховика необходимо выкрутить свечу зажигания и установить вместо неё стопор поршня.

Как только стопор поршня установлен в цилиндр, можно раскручивать гайку маховика. Поле того как гайка раскручена, необходимо при помощи молотка и выколотки из мягкого материала, нанести один резкий удар, установив выколотку на вал крепления маховика. Это необходимо для демонтажа маховика с вала, т. к. конструкция предусматривает установку и затяжку этого элемента с большим усилием.

Более подробно узнать о том, как правильно снимать маховик с бензопилы Хускварна, а также о том, как полностью разобрать пилу, можно посмотрев видео. Мастер пошагово объясняет весь процесс и демонстрирует все необходимые инструменты:

Для того чтобы раскрутить сцепление потребуется специальный ключ. Если ключа нет, то его можно изготовить из старой головки на двадцать два, обточив её определенным образом при помощи наждака.

Не пытайтесь откручивать сцепление при помощи молотка и зубила, как советуют некоторые умельцы. Используя данные инструменты, Вы рискуете сломать корпус сцепления и увеличить затраты на проведение ремонта. Также это может повредить подшипникам коленчатого вала.

Снять переднюю рукоятку Хускварны достаточно просто, т. к. она крепится к амортизаторам при помощи винтов.

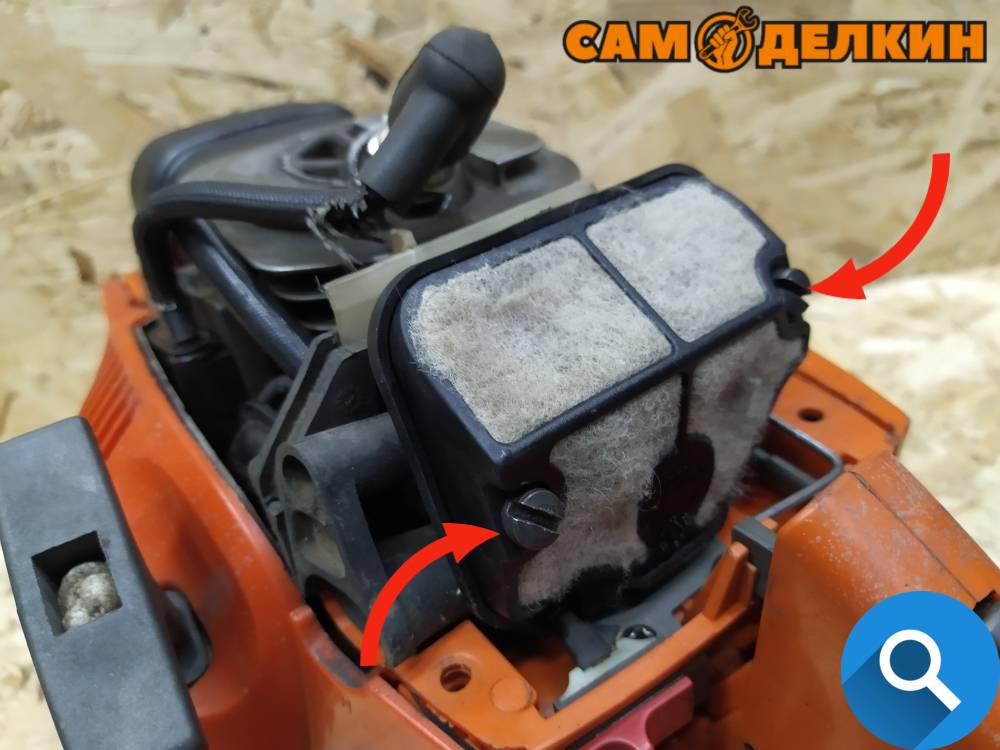

Воздушный фильтр и карбюратор

Для снятия карбюратора необходимо отсоединить от него топливный шланг и тяги заслонок, сделать это удобно после того, как демонтирован воздушный фильтр, который устанавливается сразу же за карбюратором и удерживается при помощи двух гаек на 10. После того как воздушный фильтр демонтирован, а топливный шланг и тяги отсоединены, достаточно просто потянуть карбюратор на себя и снять его со шпилек.

Масляный насос

На Хускварне масляный насос установлен с правой стороны бензопилы. Снять его можно только после того, как раскручено сцепление. Для снятия не потребуется специального инструмента, т.к. винты крепления изготовлены под обычную крестовую отвертку. После того как винты выкручены, необходимо приподнять насос и отсоединить от него масленые шланги.

Двигатель

Для снятия двигателя на бензопиле Хускварна, после того как демонтированы карбюратор, сцепление, маховик и глушитель, потребуется выкрутить четыре винта его крепления к корпусу.

После того как двигатель снят, от него можно открутить катушку зажигания, не забыв предварительно отсоединить провода, идущие от нее к выключателю зажигания. Катушку также можно снимать сразу после того, как снят стартер.

Сборка бензопилы Хускварна должна проводится в обратной последовательности, при этом затягивать гайку маховика и сцепление необходимо с усилием, значение которого указано в инструкции по эксплуатации бензопилы.
