Влагомер для древесины. как выбрать?

Основные параметры выбора

Основной характеристикой аппарата является спектр измеряемых показателей. Это диапазон коэффициентов влажности, который в принципе будет способен зафиксировать прибор. Существуют модели, которые способны определять показания по шкале от 0 до 100%

Но тут важно понимать, что модели с узкими диапазонами чаще всего оказываются более точными и производительными, поскольку рассчитаны на менее обширный объем переработки данных. К тому же не всегда и целевой материал требует широкого диапазона обследования

Это уже зависит от сферы, в которой планируется использовать влагомер для древесины

Как выбрать аппарат по этому показателю? Для пиломатериалов, например, обычно ограничиваются спектром от 1 до 45-50%. В этом «коридоре» находится оптимальная влажность для стройматериалов

Но для работников лесных хозяйств, которые проводят таксацию, важно иметь универсальную модель для фиксации и крайних значений. Также следует учитывать погрешность аппарата

В среднем она находится в пределах 0,1-3,5%, но и в этом случае не всегда обязательно стремление к наиболее высоким значениям. Точность до 0,1-0,2% обычно требуется в узкоспециализированных сферах строительства или промышленности

Это уже зависит от сферы, в которой планируется использовать влагомер для древесины. Как выбрать аппарат по этому показателю? Для пиломатериалов, например, обычно ограничиваются спектром от 1 до 45-50%. В этом «коридоре» находится оптимальная влажность для стройматериалов

Но для работников лесных хозяйств, которые проводят таксацию, важно иметь универсальную модель для фиксации и крайних значений. Также следует учитывать погрешность аппарата. В среднем она находится в пределах 0,1-3,5%, но и в этом случае не всегда обязательно стремление к наиболее высоким значениям

Точность до 0,1-0,2% обычно требуется в узкоспециализированных сферах строительства или промышленности

В среднем она находится в пределах 0,1-3,5%, но и в этом случае не всегда обязательно стремление к наиболее высоким значениям. Точность до 0,1-0,2% обычно требуется в узкоспециализированных сферах строительства или промышленности.

MetronX » Особенности и критерии выбора влагомера для древесины

Влагомер для древесины — уникальный прибор, не имеющий аналогов. Это единственный в своем роде помощник на лесозаготовке, на производстве продукции из дерева. Показатель влажности может существенно повлиять на свойства готового деревянного изделия. Ниже рассмотрим насколько он удобен в сравнении в предыдущими методиками и каков на сегодняшний день хороший влагомер для дерева.

До влагомера

До появления устройства влажность древесины измеряли по принятому стандарту ГОСТ. Его алгоритм таков: кусок древесины взвешивают, помещают в сушильный шкаф на определенный срок (от суток), потом снова взвешивают. На разнице результатов определяется показатель влажности. В плюсах данной методики — высокая точность, в минусах — долгий период ожидания результата и невозможность измерить показатели на готовом изделии.

Принцип работы влагомера, виды

С появлением влагомера в массовом потреблении ситуация меняется. Теперь достаточно приблизить прибор или погрузить в древесину иголки, чтобы узнать показатель влажности.

Принцип его работы прост, он выводит результат на основе замера удельного электрического сопротивления дерева.

Можно выделить два вида устройства: игольчатый и бесконтактный. Первый отличается тем, что имеет две металлические иглы, которые следует погрузить в древесину под прямым углом. Они участвуют в создании электрического напряжения между материалом и прибором. Результат сразу высвечивается на экране, сверившись с таблицей, мы имеем готовые данные. Удобный и недорогой прибор.

Недостатки у кондуктометрического влагомера тоже есть. К примеру, необходимость дырявить материал, невозможность измерить показатель влажности менее 5%.

Бесконтактный влагомер достаточно включить и приблизить к дереву. На нем желательно заранее выбрать вид древесины. Он прост в применении, выдает точные результаты. Минусом можно назвать стоимость выше аналога, но функционал вполне ее оправдывает.

Особенности и дополнительные функции

Многие влагомеры обладают рядом особенных функций, которые будут очень полезны в работе. К примеру:

Хранение значения показателей. Устройство запоминает предыдущие результаты и при измерении уровня влажности в нескольких областях древесины, можно вывести среднюю величину. Еще лучше, если аппарат сам ее высчитывает. Кроме того, он может фиксировать максимальные и минимальные полученные значения; Приборы, имеющие встроенную функцию замера показателя влажности воздуха, могут высчитывать тренд. Это значение выводится за сутки работы и показывает сравнительную информацию

По ней можно сделать вывод: положительный тренд или отрицательный; Замеры влажности воздуха в помещении понадобятся и при обработке каких-либо особых пород древесины, когда это важно. Таким образом, мы рекомендуем:

Таким образом, мы рекомендуем:

• Во-первых, пользоваться влагомером. Это удобно, бережет время и позволяет узнавать результат в режиме реального времени;
• Во-вторых, выбирать прибор, оценив сферу применения. Так можно сориентироваться какой вид влагомера нужен. Если вы производите мебель из дерева или сувениры, то протыкать материал игольчатым будет нецелесообразно. Если же на простую лесозаготовку нужен прибор, то переплачивать за бесконтактный не стоит;
• В-третьих, нужно подбирать функционал согласно потребностям производства. Если данные о средних величинах или намечающемся тренде важны (к примеру, требуется проконтролировать поставщика материала) тогда следует приобрести прибор с дополнительной функцией запоминания.

Выбирайте приборы, способные ускорить работы, придать им новый ритм, цель развития. Берегите свое время и наполняйте его смыслом!

www.metronx.ru

Виды приборов

До появления влагомера определить влажность древесины можно было только при помощи ГОСТа. Процесс занимал время и проходил в несколько этапов. От изделия откалывали небольшой кусочек, и путем сложных лабораторных исследований и сравнения показателей определялась точная влажность. С появлением современных устройств минусы ушли на второй план.

Влагомеры для древесины — это компактные устройства, которые за несколько секунд позволяют определить влажность сырья. Работает устройство от удельного сопротивления дерева разной степени просушки к электроразряду.

Измерители влажности древесины имеют плюсы:

• скорость процедуры;
• нет необходимости повреждать сырье.

• погрешность прибора может достигать 2–10%, что значимо для камерной сушки;
• высокая цена на некоторые влагомеры.

Погрешность в показателях объясняется различной плотностью материала, которая также влияет на сопротивление к электроразряду. Различают универсальные приборы, например, влагомер мг4д и для конкретного вида материалов: бетона, дерева.

Все устройства в зависимости от модификации подразделяются на виды:

• игольчатые;
• поверхностных замеров;
• глубинные;
• бесконтактные.

Рассмотрим каждый из видов, с точки зрения целесообразности их приобретения, для использования в работе и дома.

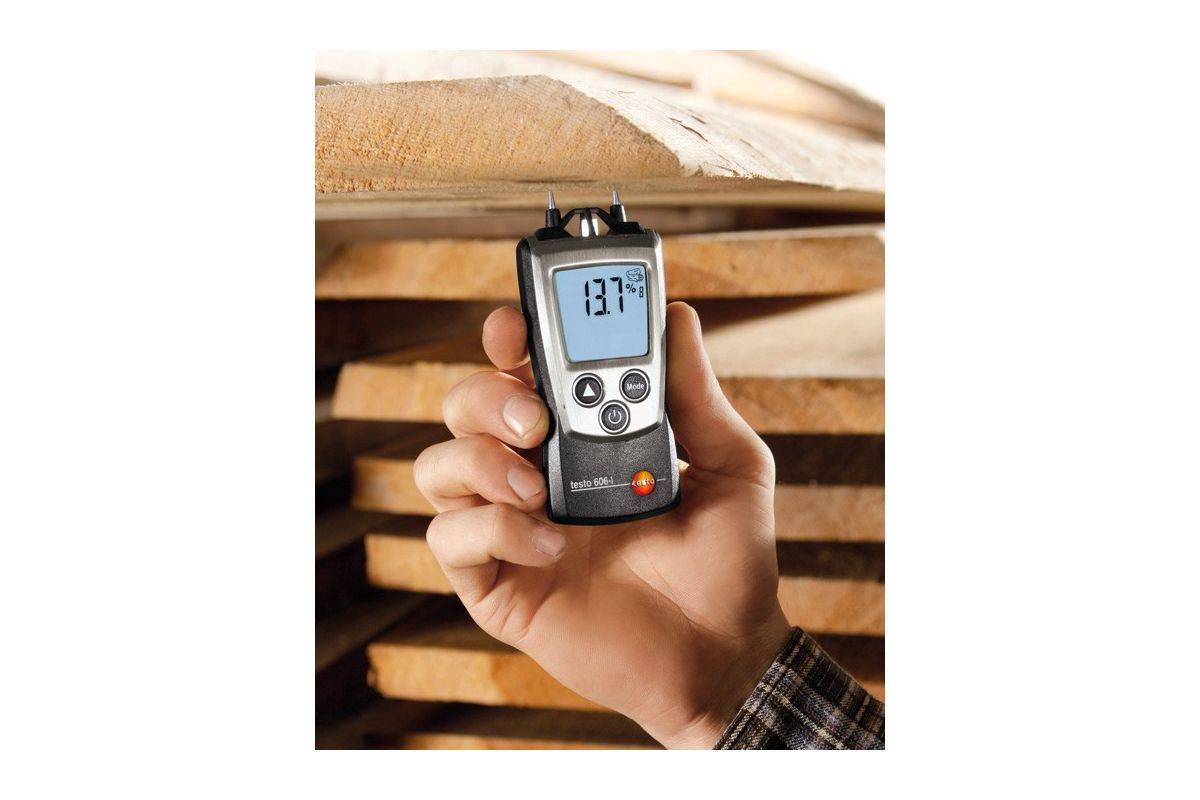

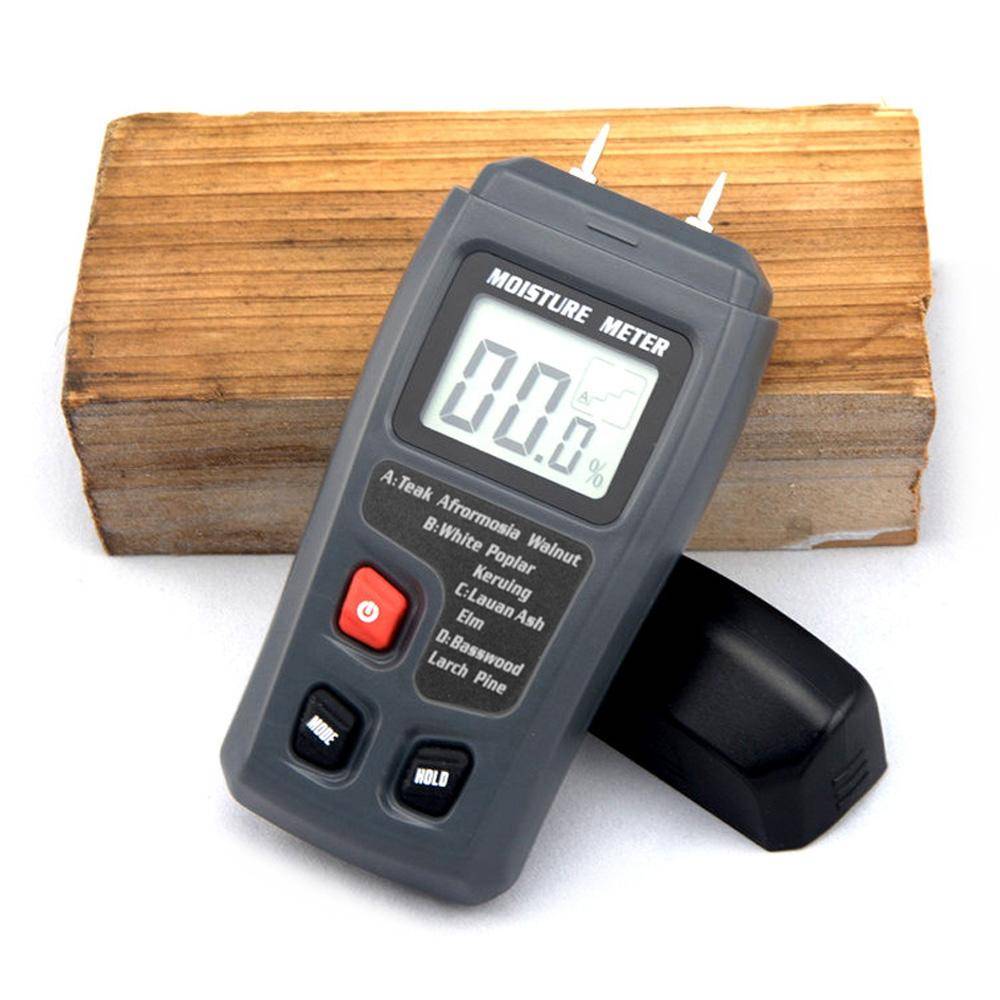

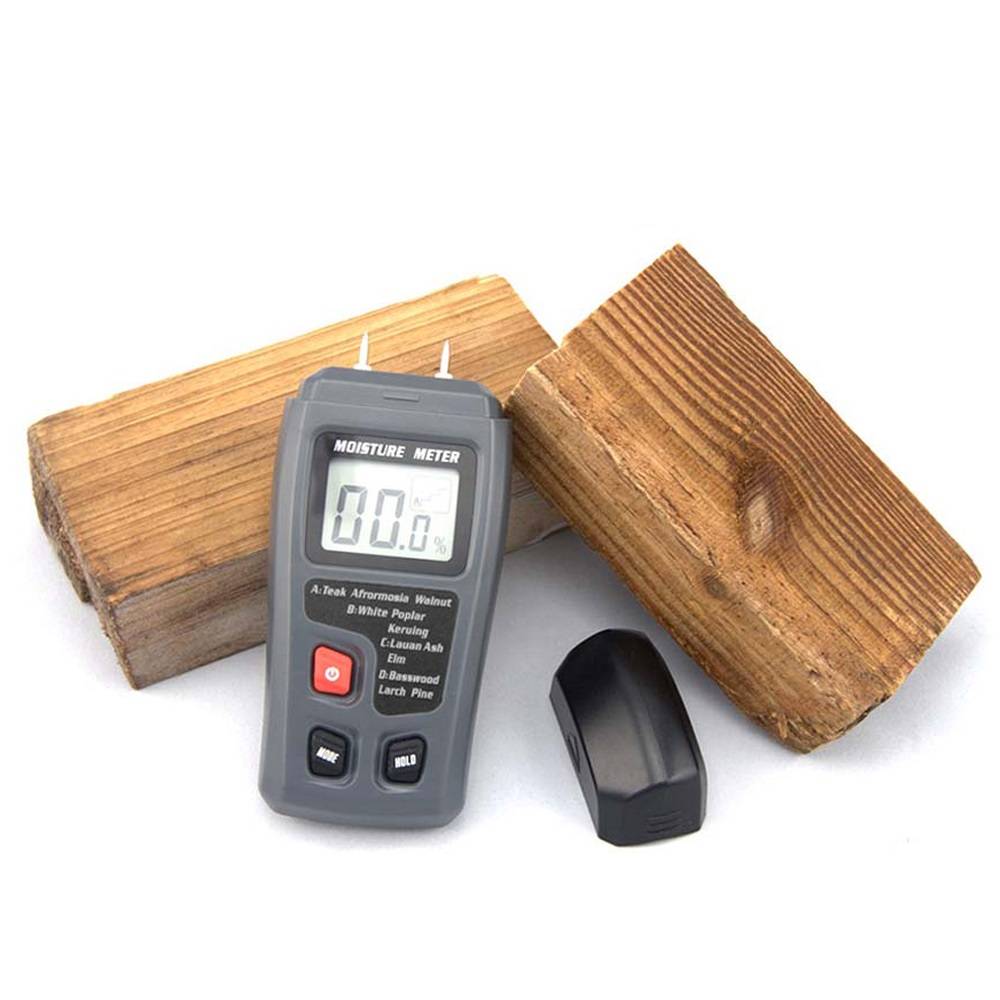

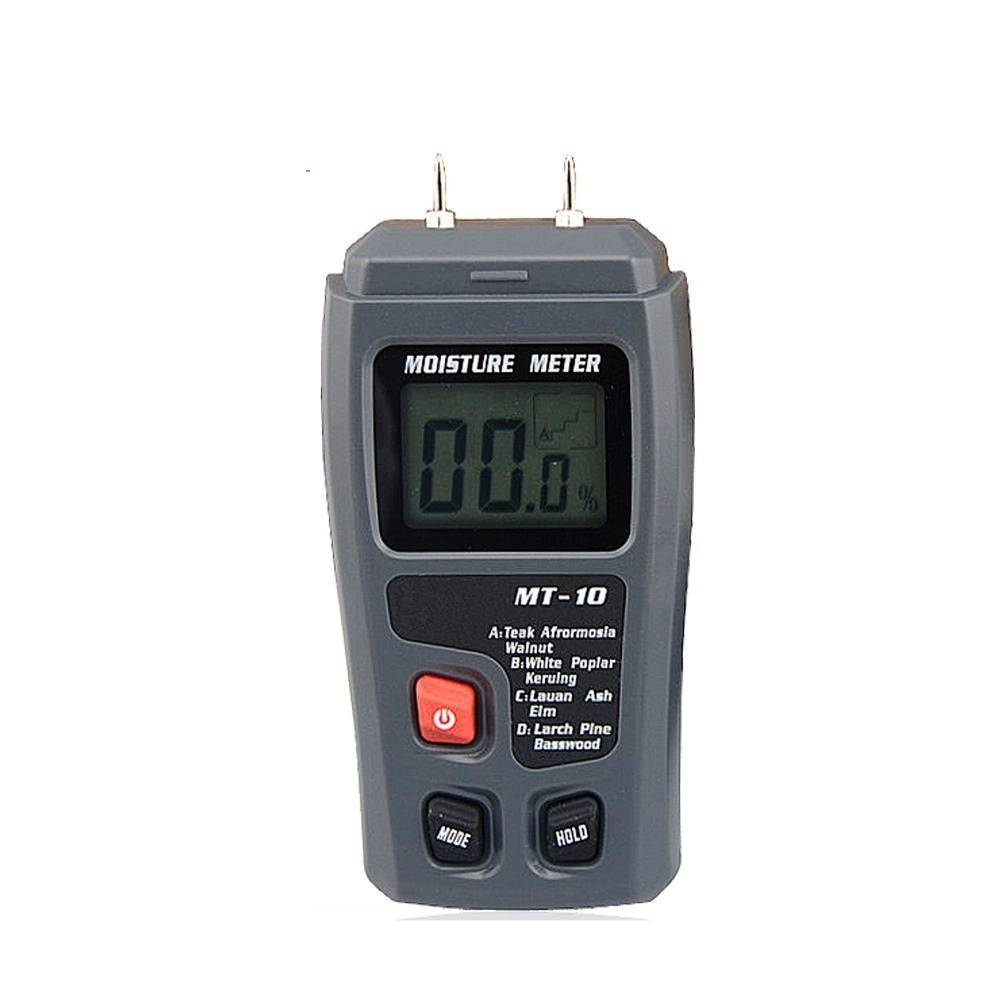

Игольчатые (кондуктометрические)

Компактные устройства с небольшой металлической иглой, которая втыкается в материал. Замеры осуществляются только при температуре воздуха выше +1 градуса. При минусовой температуре возрастает процент погрешности измерения. Точность влагомера 2%. Для точности показателей прокол делается в нескольких местах изделия.

Плюсы:

• Компактный, легко помещается в карман.
• Невысокая погрешность.

• Повреждает изделие.
• Практически не определяет влажность меньше 5%.

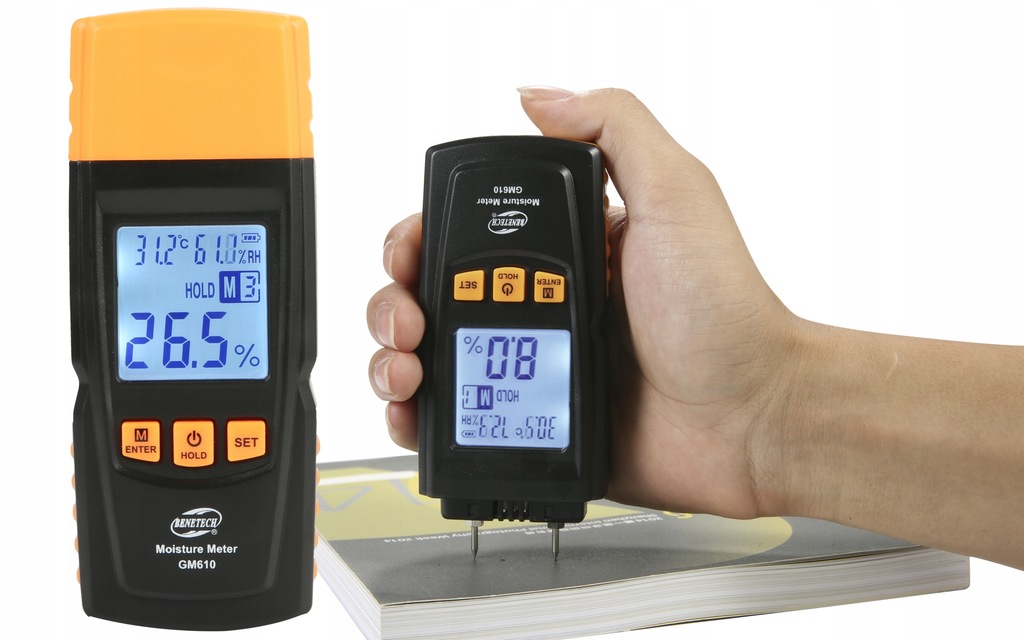

Из популярных моделей выделяются: CEM DT-1329, Benetech GM610.

Поверхностного измерения

Влагомер для древесины поверхностного измерения имеет две небольшие металлические иглы, которые погружаются внутрь, практически не повреждает сырье. Процент погрешности показателей не более 0,2–0,5%. Модель предназначается специально для работы с деревянной доской.

• Невысокая погрешность.
• Небольшой размер.

• Нет возможности измерить материал сечением более 20 мм.
• Погрешность увеличивается при работе в температуре ниже 0 градусов.

Среди моделей выделяются: ASTM F2170, ЕМ4806.

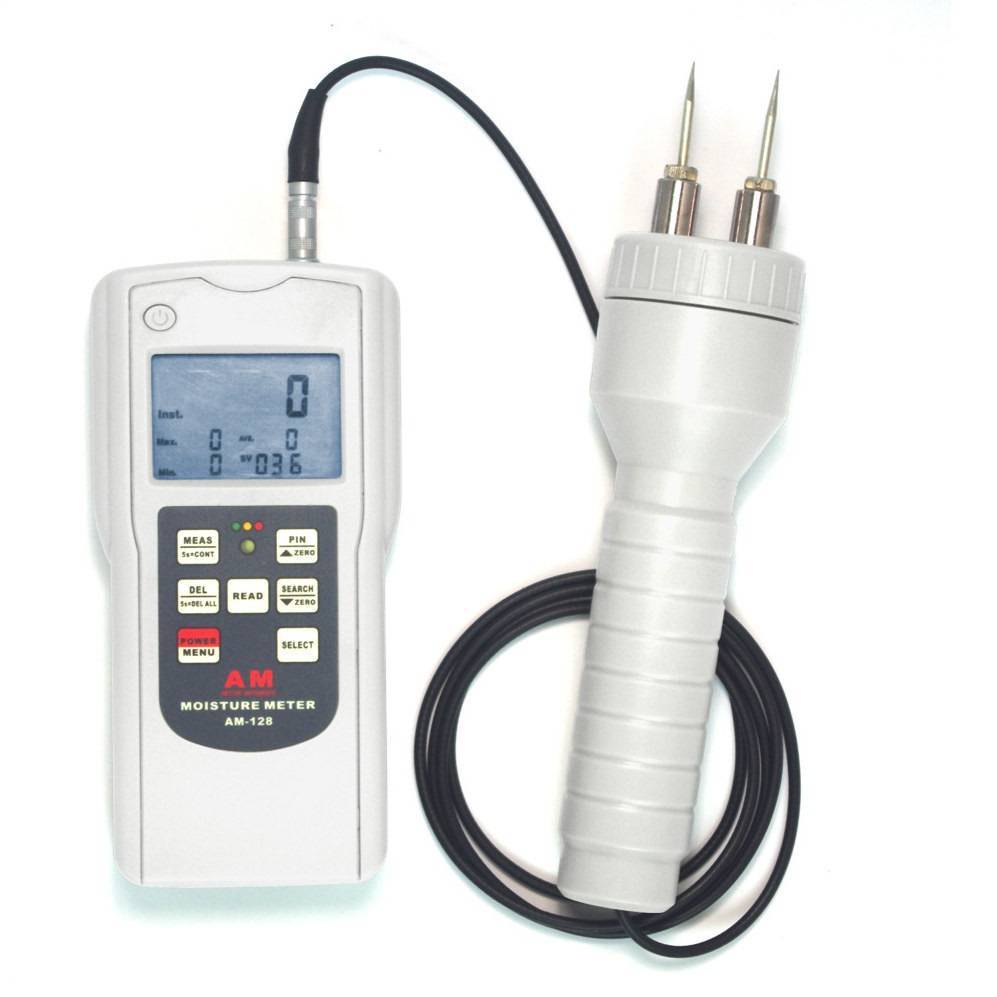

Глубинного измерения (щуповые)

Профессиональные массивные влагомеры с высокой точностью показаний влажности. Подходят для работы с брусом, оцилиндрованным и простым бревном, досками большого сечения. А также применяется для определения влажности в наваленных горой опилках и щепе.

Определяет количество воды по всей структуре дерева, но требует аккуратности в работе. При поломке иглы, извлечь ее из материала будет проблематично. Устройство имеет невысокую погрешность, в пределах 0,5% и работает при любых температурах. Подходит для деревообрабатывающей компании.

• Точность показателей по всей структуре сырья.
• Возможность работать с материалом любой плотности и размера.

1. Массивный прибор не подходит для домашнего использования.
2. Высокая цена.

Среди популярных моделей выделяются: DampMaster Pro, GMH 3830.

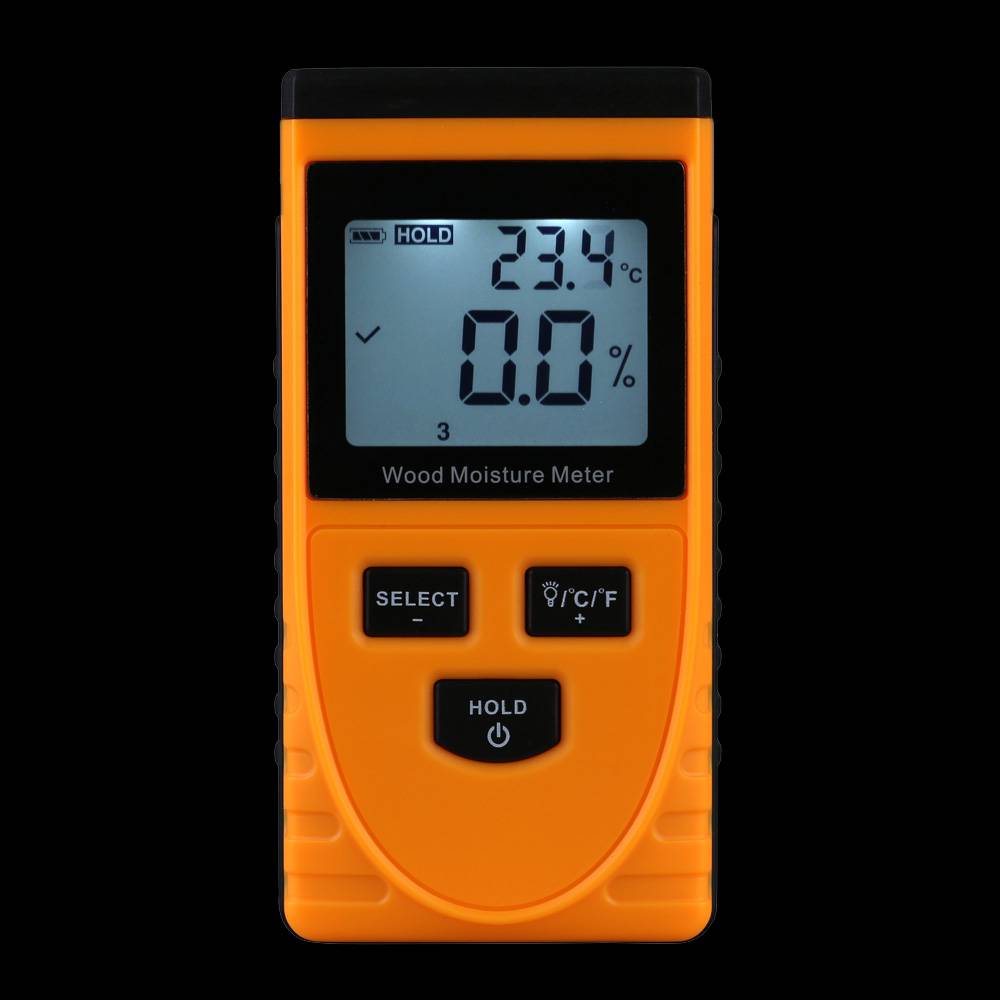

Бесконтактный (диэлькометрический)

Небольшой прибор для измерения влажности деревянных изделий, которые нельзя повреждать: ламинат, паркетная доска, фанера. Датчик располагается прямо на приборе или закрепляется поверх изделия.

• Компактность.
• Не повреждает изделие.

• Работает с диапазоном определенных видов древесины.
• Высокий процент погрешности.

Из популярных моделей выделяется Hydro Pro.

Приборы для поверхностных замеров

Устройства, фиксирующие значения диэлектрической проницаемости объекта, могут работать при размещении на поверхности древесины. Механических повреждений материал не претерпевает, поэтому метод пригоден для работы с готовыми изделиями.

Считывание искомых значений при реализации диэлькометрического метода определения происходит посредством генератора радиочастот, который продуцирует волны с частотой от 3 мГц до 30 мГц. При прижимании контактной части прибора к древесине сигнал проникает в глубину материала на расстояние, достигающее 30 мм. По величине затухания сигнала микропроцессор фиксирует диэлектрическую проницаемость и пересчитывает ее на показатель влажности.

Пользоваться прибором может каждый исполнитель без специальной подготовки. Достаточно ввести информацию о породе древесины, прислонить устройство к поверхности объекта контактной частью, нажать кнопку и посмотреть появившееся на дисплее влагомера число. Устройство дает точную информацию о содержании влаги при концентрациях, превышающих 1 %. Если массовая доля воды в древесине меньше, показания могут иметь погрешность.

Для чего используется гигрометр-психометр?

Принцип действия основан на том, что чем выше влажность воздуха и ниже температура, тем хуже испаряется вода в резервуаре под влажным термометром, и наоборот. Так как значения зависят от испарения влаги, поэтому этот тип гигрометров называется психрометрический. При влажности в 100% из резервуара вода совсем не будет испаряться, тогда применение гигрометра невозможно.

Сухой термометр гигрометр показывает фактическую температуру в помещении. Влажный показывает температуру окружающей среды с учетом испарения. Разность между показаниями двух термометров – относительная влажность.

Мокрый термометр погружен в стеклянную трубку с загибом на конце, куда доливается вода, желательно по качеству не ниже дистиллированной. От качества воды будет зависеть качество показаний, налет на термометре и долговечность фитиля. Фитиль – длинная полоска ткани (марля, батист, шифон), которая подает капиллярные потоки воды на нижнюю часть «мокрого термометра».

Фитиль нужно регулярно проверять, не забились ли поры в тканевой полоске. Старый и жесткий фитиль, потерявший способность впитывать воду, меняют на новый. Ткань для фитиля берут практически любую, главное правильно ее подготовить – прокипятить в содовом растворе, многократно выполоскать.

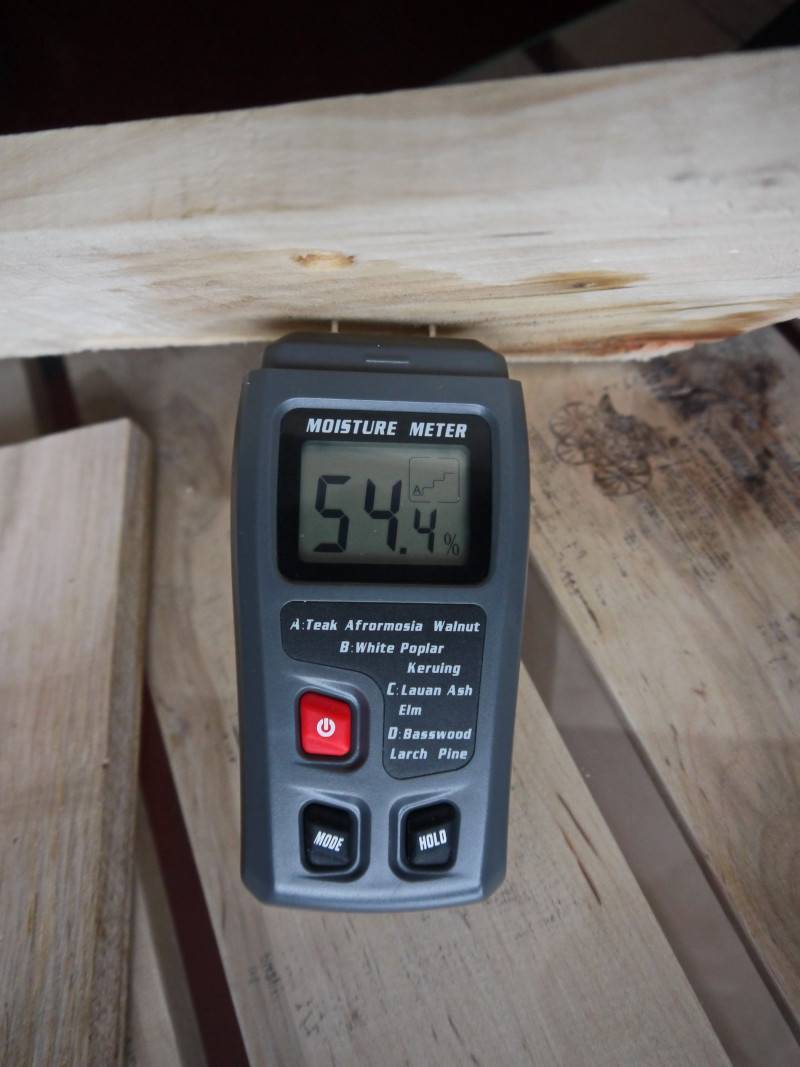

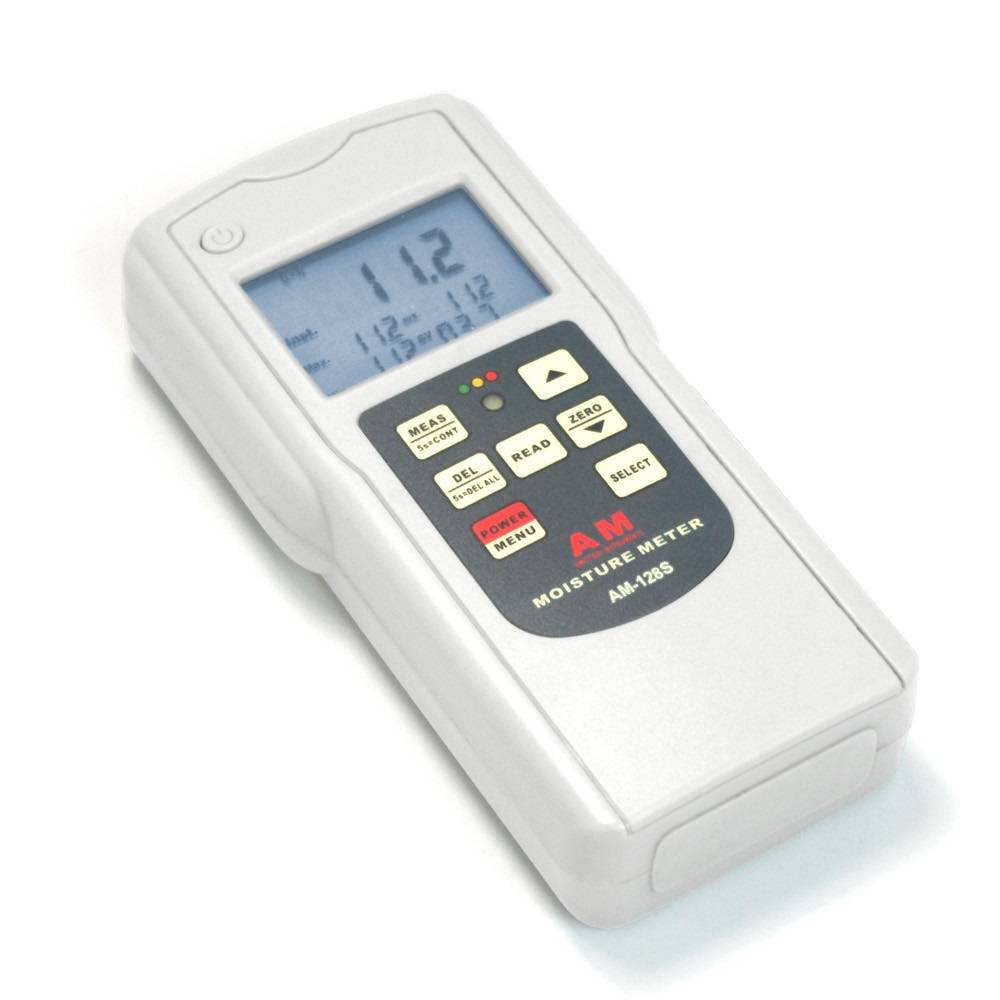

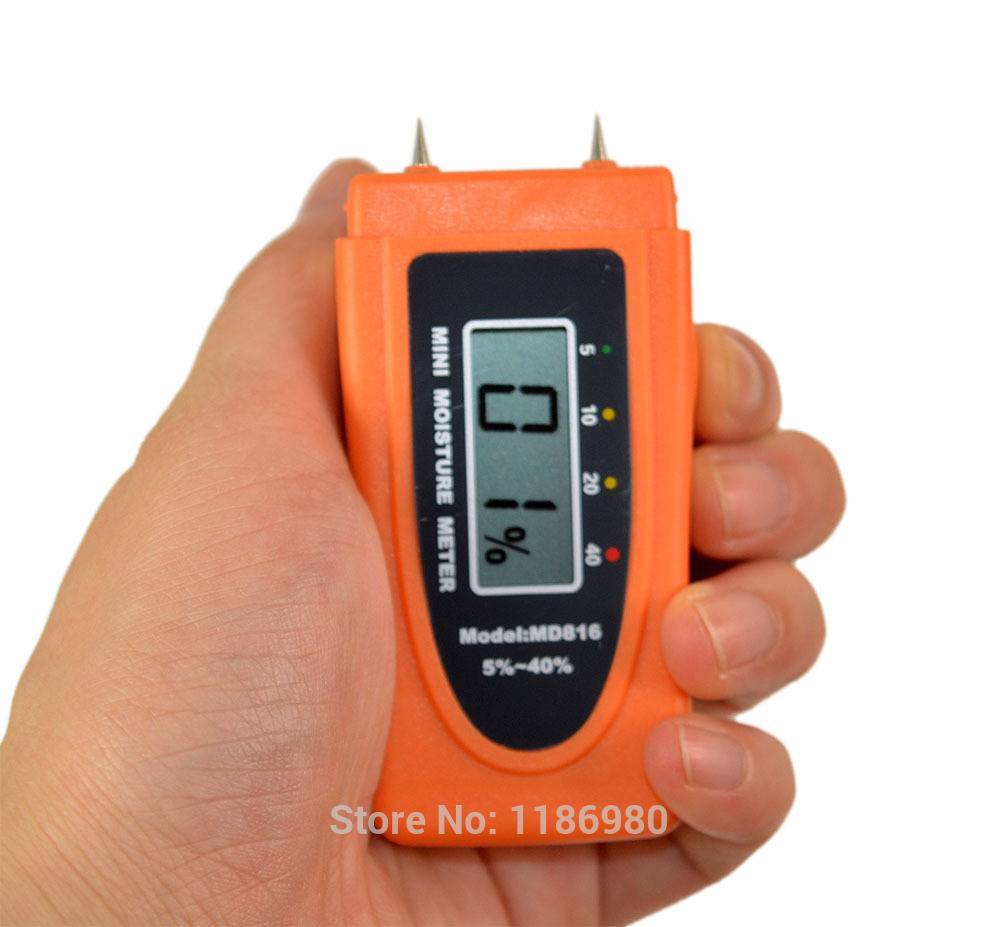

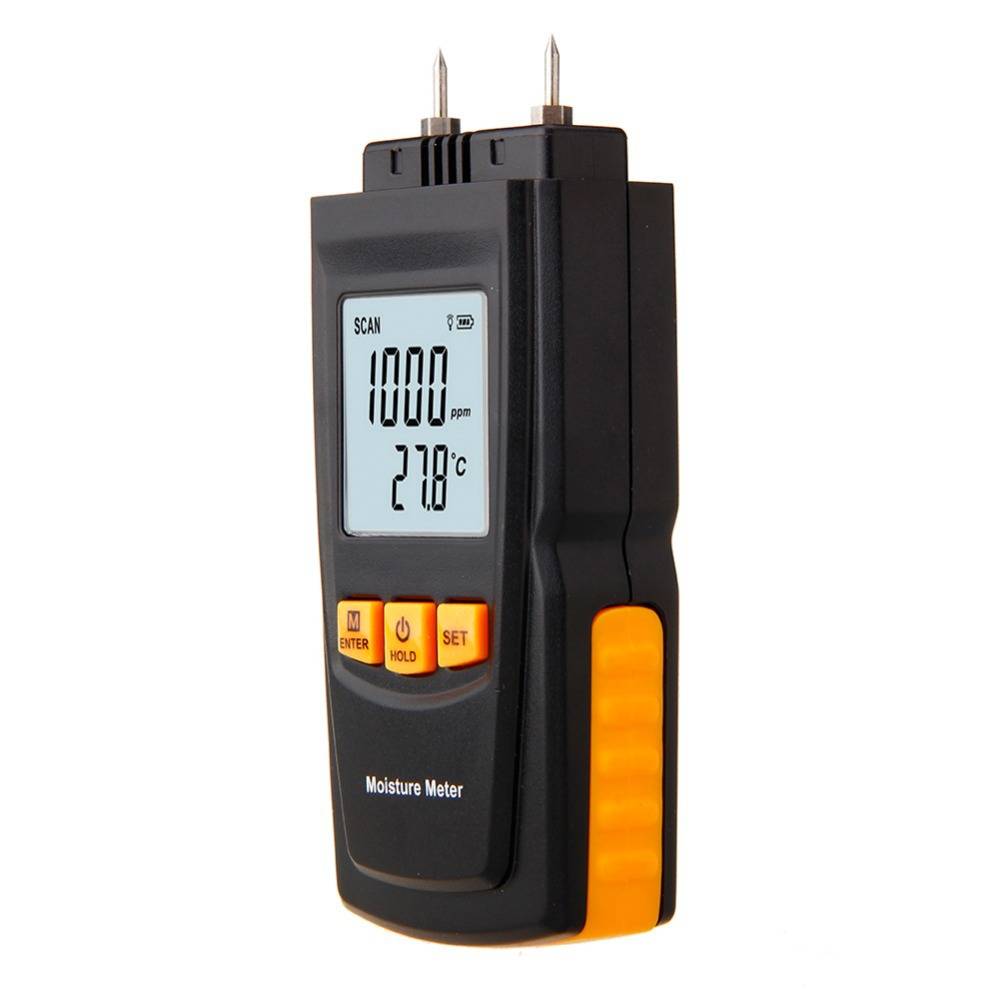

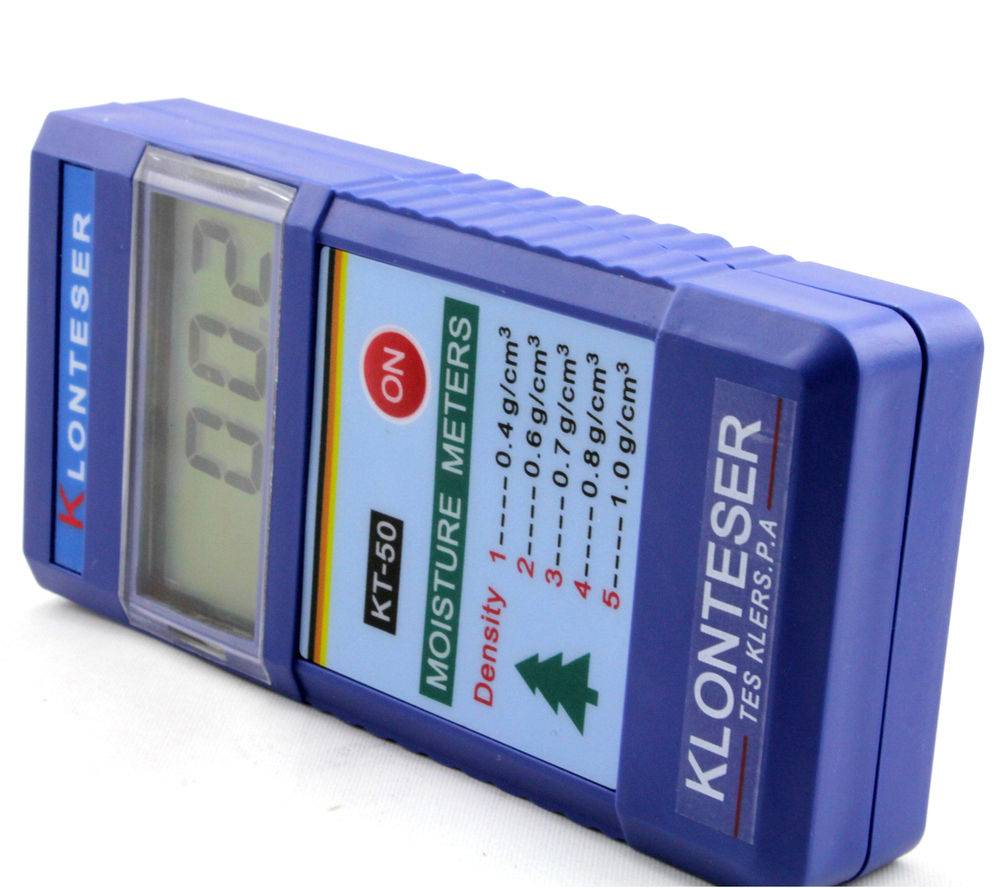

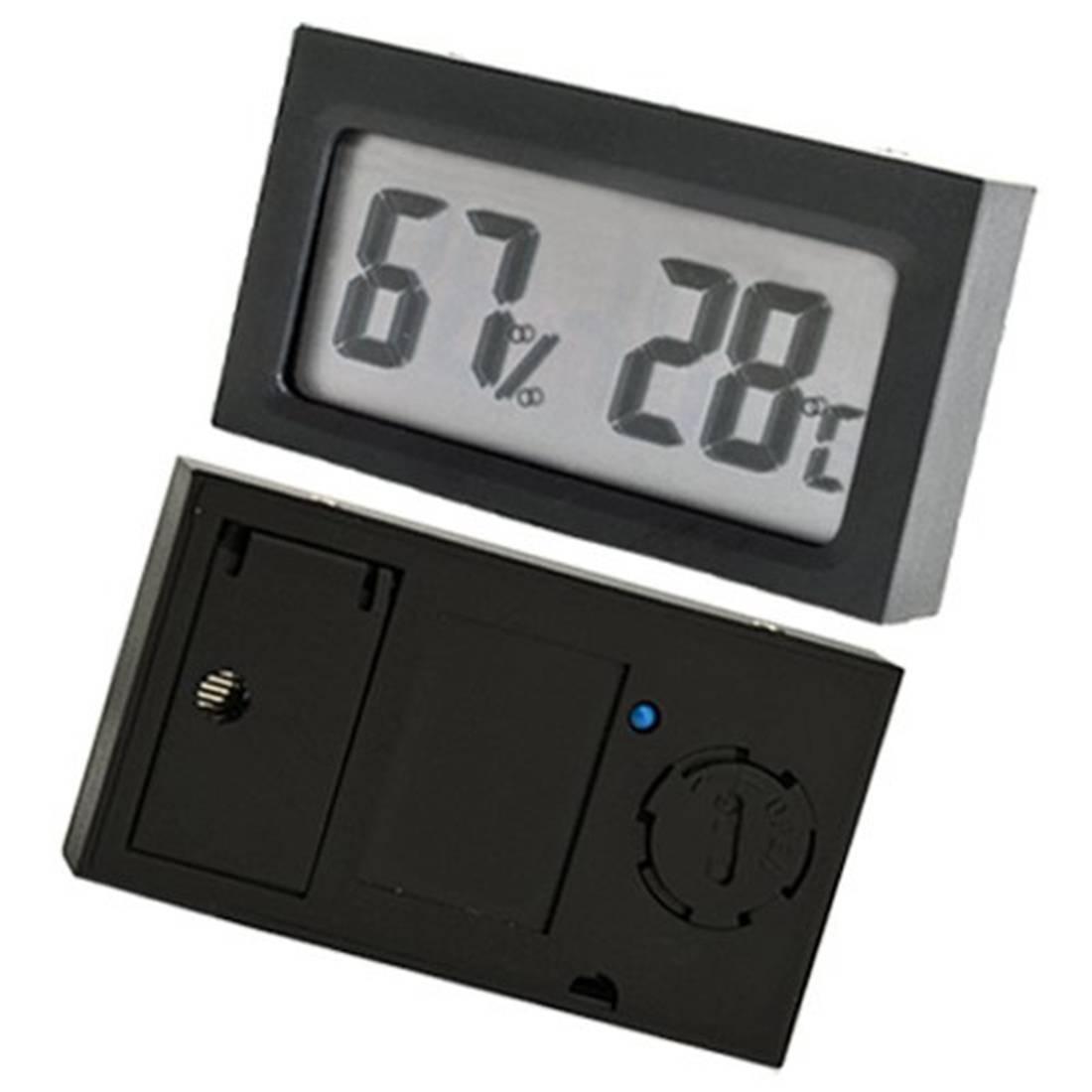

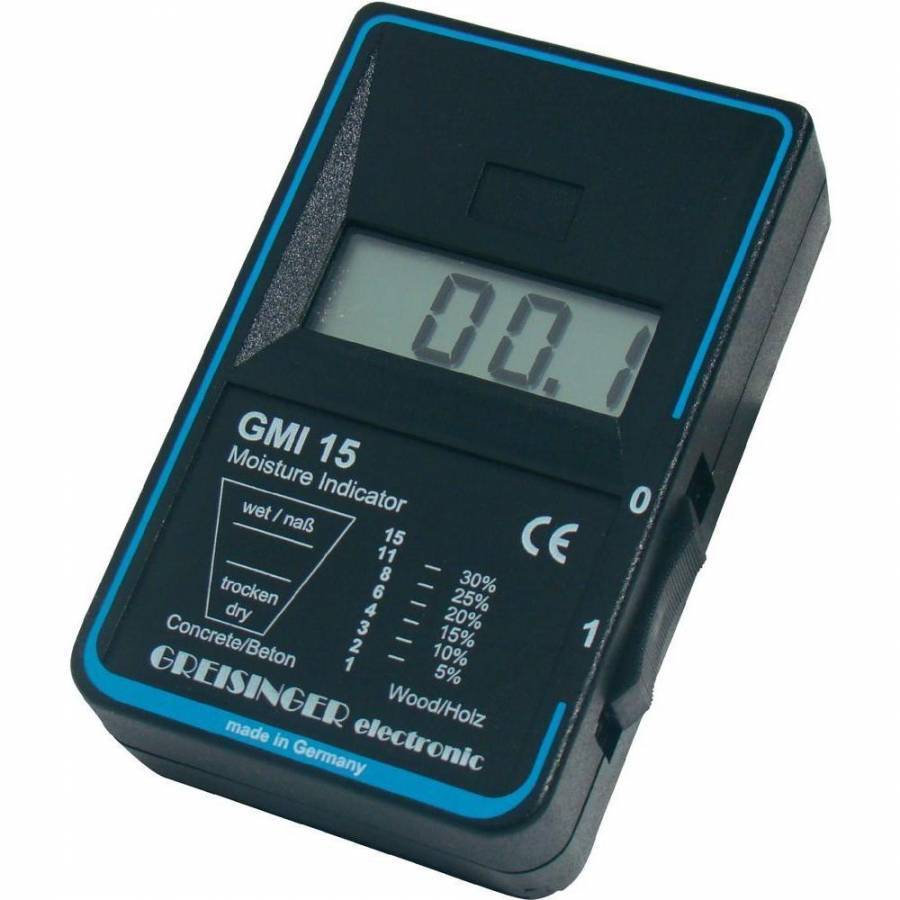

Фото лучших влагомеров для древесины

Также рекомендуем просмотреть:

• Как выбрать лучшие токовые клещи
• Для чего нужен газоанализатор
• Разновидности измерительных инструментов
• Инструкция, как пользоваться теодолитом
• Что такое анемометр
• ТОП лучших толщинометров
• Как выбрать шумомер
• Хороший дозиметр радиационного фона
• Обзор лучших лазерных уровней
• Как пользоваться индикатором напряжения
• Как использовать штангенциркуль
• Обзор лучших мультиметров
• Лазерный дальномер
• Как выбрать лазерную рулетку
• Цифровой вольтметр
• Измерители температуры воздуха
• Электронный динамометр
• Как пользоваться гидроуровнем
• Что такое нивелир
• Как выбрать пузырьковый уровень
• Что такое микрометр
• Лучшие измерительные рулетки

Помогите сайту, поделитесь в соцсетях

Обзор гигрометров

Психрометры для измерения количества влаги в древесине применяются при исследовании материала в лабораториях, в цехах деревообработки и при производстве изделий. Крупные компании, добросовестно относящиеся к своему делу, проводят контроль качества сырья на всех производственных этапах. Для этого используют приборы с определенными характеристиками от разных брендов.

Игольчатые измерители

Электровлагомер ЭВ 2К (см. фото) по характеристикам соответствует требованиям ГОСТ 22261-76 и ГОСТ 24447-80. Это промышленный измеритель влажности, предназначенный для работы со всеми видами пиломатериалов из разных пород дерева. Кондуктометрическая модель старого образца работает контактным методом. Позволяет определять влажность при температуре воздуха +5–400 ˚C. Средняя цена прибора – 2000 р.

Влагомер KWB 0121-00 – китайский кондуктометрический прибор современного образца. Он способен измерять и анализировать состояние дерева, бетона и некоторых других строительных материалов. Его недостаток – низкий уровень проникновения в материал, как следствие – высокая степень погрешности. Функция автоматического отключения при бездействии продлевает срок службы батареек. Средняя цена – 2000 р.

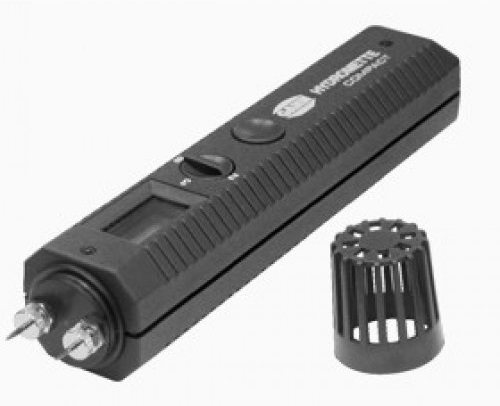

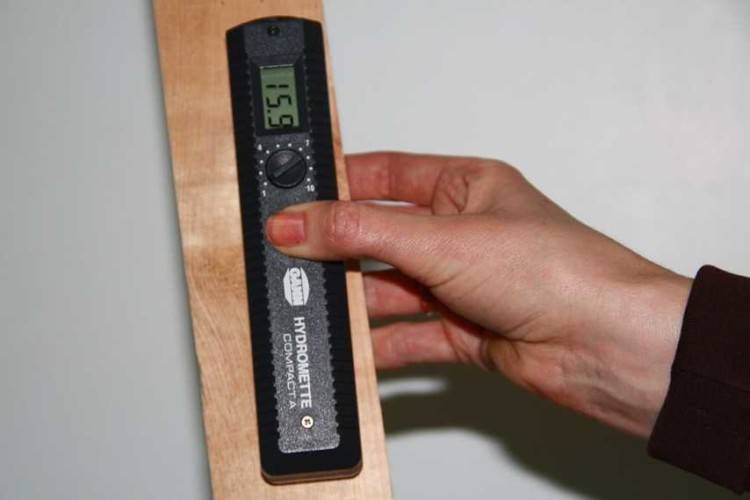

Игольчатые древесные влагомеры Gann (Германия) применяются в цехах по сушке и хранению древесины. Разные модели проводят измерения на глубине от 5 до 40 мм в диапазоне от 5 до 50%. Выбор модели осуществляется, исходя из производственных потребностей предприятия. Цена от 120 до 440 евро.

Бесконтактные приборы

Влагомер строительных материалов ВСМ-1 – универсальный инструмент для определения уровня водонасыщения в дереве, камне, бетоне в процессе строительства и при ремонтных работах. В прибор можно занести 25 градуированных зависимостей, что снизит величину погрешности результата. Устройство широко применяется в лабораторных исследованиях. Средняя цена прибора высокая – около 35 000 р.

Бесконтактный влагомер hydrocondtroleasy – прибор отечественной сборки. Предназначен для быстрого измерения влажности в пиломатериалах по ГОСТ 16588. Устройство определяет количество влаги внутри крупных бревен и брусьев по всей длине. Работает с 7 группами пород дерева. При универсальности применения электровлагомер стоит сравнительно недорого – от 5800 р.

Приборы merlin (Австрия) предназначены для измерения влаги в древесине разной толщины: в бревнах, досках, паркете, со строганой и необработанной поверхностью. Выбор модели следует осуществлять, исходя из толщины проверяемых изделий. Универсальным можно назвать измеритель merlin HM8-WS25: глубина исследуемой поверхности до 40 мм, спектр анализа от 4 до 99%. Удобный сенсорный экран и понятный интерфейс делают использование прибора доступным любому контролеру. Стоимость влагомера – 37 000 р.

Прибор micro hydro control измеряет увлажнение неглубоких слоев, применяется на производстве мебели, отделочных материалов из древесины, паркета, дверей из массива. Устройство способно анализировать 23 вида древесины. Компактные размеры влагомера (см. фото) и невысокая цена (около 3000 р.) – главные его преимущества.

Измеритель влажности дерева МГ4У – универсальный прибор для определения состояния сыпучих и твердых строительных материалов. Это влагомер для опилок, щебня и других сыпучих материалов, а также твердых изделий. Программное обеспечение соответствует нормам ГОСТ 21718 и ГОСТ 16588. Прибор внесен в Госреестр. Цена – около 43 000 р.

Прибор МГ4Б оснащен 13 градуировочными зависимостями твердых материалов из камня разной плотности и 15 алгоритмами на древесину. По характеристикам схож с МГ4У, адаптирован для работы с твердыми материалами. Цена 32 000 р.

Измерители бренда ADA ZFM предназначены для дерева твердых и мягких пород, гипсокартона, кирпичной кладки. Рабочая поверхность находится на задней стороне прибора. Диапазон измерения – 0–100% влажности, точность измерения ±4%. Стоимость изделия 2200 р.

Виды влагомеров

Сейчас разработаны и имеются в продаже следующие типы:

• игольчатый влагомер;
• влагомер для поверхностного анализа;
• влагомер для глубинных измерений;
• диэлькометрический влагомер для анализа с поверхности.

Рассмотрим подробнее каждый вариант исполнения прибора.

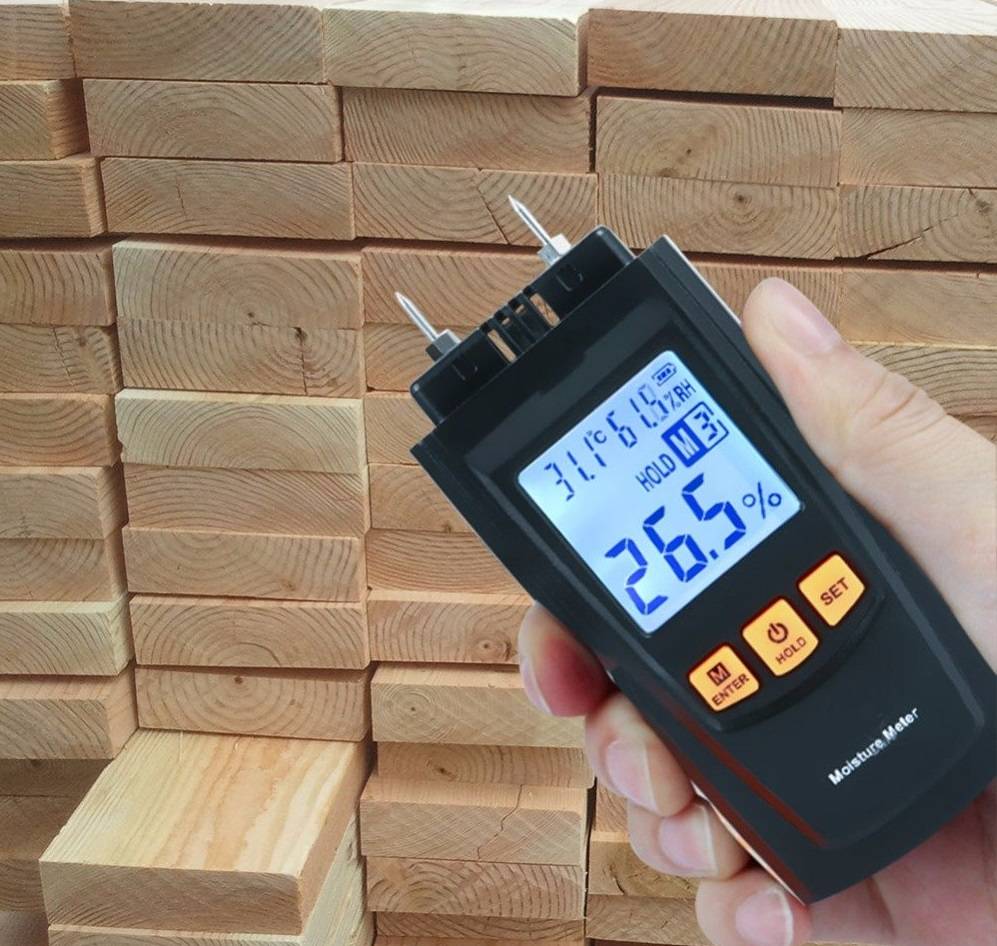

Игольчатые влагомеры для измерения влажности древесины

Диэлектрическая проводимость древесины влагомером игольчатого типа измеряется путем введения в лесоматериал специальных щупов (иголок). На иголках образуется электрический импульс, по величине которого определяется влажность объекта. Измеренное значение появляется на дисплее.

Процесс измерения прост, единственное правило: иглы должны входить в древесину перпендикулярно поверхности.

Игольчатый влагомер древесины имеет свои особенности.

Плюсы:

• доступная цена;
• высокая точность результатов;
• измеритель прост в использовании.

Минусы:

• иглы повреждают древесину, если нужно определить влажность готового предмета, придётся делать это в незаметном месте и крайне аккуратно;
• предел определения данным типом прибора – 4%, если дерево суше, то анализ не будет достоверным.

Влагомеры для поверхностного анализа

Прибор, которым определяют влажность, отличающийся малой длиной щупа называют влагомером поверхностного типа. Это компактный определитель влаги удобного формата. Пользуясь карманным прибором просто определить влажность, например, паркетной дощечки.

Влагомеры древесины для глубинных измерений

Используя такое устройство,проводят определение влажности крупного пиломатериала (брус, бревно). Также этот тип применяют, чтобы измерить количество влаги в опиле, щепе

Этот тип гигрометра используют профессионалы, он требует осторожного обращения при работе, длинный щуп-игла весьма хрупок

Поверхностные или диэлькометрические влагомеры

Диэлькометрический гигрометр создан на основе радиочастотного генератора. Этот способ измерения позволяет получать высокоточный результат без повреждения изделия. Влагомеры древесины такого вида позволяют учитывать вид материала, породу дерева из которого её изготовили, значительно упрощая работу оператора.

После установления исходных параметров, достаточно просто коснуться щупом поверхности древесины. Результат будет выведен на дисплей прибора в одно мгновение.

Работа с бесконтактным влагомером — процедура простая и высокоточная. Порядок таков:

1. С помощью меню на дисплее выбираем породу дерева, послужившего для изготовления исследуемой древесины.
2. Контактный элемент прибора прикладываем к поверхности изделия.
3. Нажимая на кнопку, активируем процесс измерения.
4. Снимаем значение влажности с дисплея прибора.
5. Повторяем замеры 3-5 раз.Количество измерений зависит от размера изделия.
6. Среднее арифметическое всех результатов дает показание влажности древесины данного изделия.

Гигрометр поверхностного типа имеет свои особенности.

Плюсы:

точные измерения;
используется для исходного сырья и готовых деревянных изделий;
замер без нарушения целостности изделий, это становится важно, при использовании ценной древесины, или проверке дорогостоящих изделий;
программное обеспечение прибора позволяет запоминать значения прошлых измерений;

Минусы:

• высокая цена;
• дорогое сервисное обслуживание и ремонт.

Преимущества применения и виды влагомеров

Использование компактного устройства имеет свои неоспоримые преимущества, главное из которых – высокое качество анализа. Стоят такие приборы сравнительно недорого, и при обращении с ними вы не испытаете никаких затруднений.

Для работы влагомеру требуется только батарейка

Что можно записать ему в минус? Ну, разве что, необходимость делать щупом маленькую дырочку в исследуемом материале. Это может быть затруднительно, если вы задумали, например, проверить готовое изделие из дорогостоящей древесины. Придется искать незаметное место для проведения анализа. Ну и ещё один несущественный недостаток – устройство не даст точных сведений о влажности менее 4%. Хотя, если есть 4% – то это нормальный показатель.

Влагомеры выпускаются в разных вариантах в зависимости от принципа проведения анализа

Игольчатые влагомеры для измерения влажности древесины

Подобные устройства активно применяются в профессиональной деревообработке. Измерение влажности происходит в толще материала на глубине до 4 см. Диапазон работы прибора – от 5 до 50%.

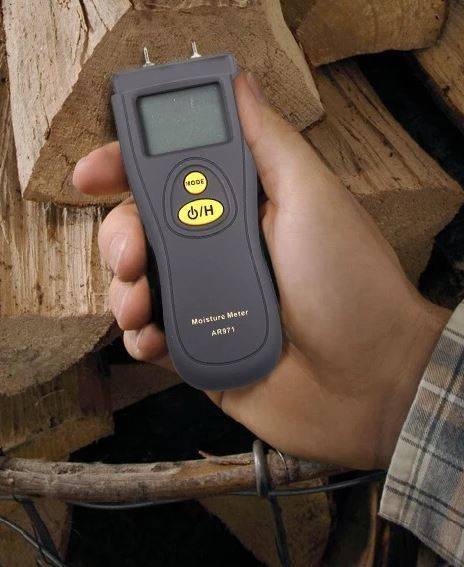

Игольчатый измеритель влажности

Влагомеры для поверхностного анализа

В подобных приборах щупы имеют небольшую длину. Это компактные устройства для карманного ношения бытового назначения. С их помощью легко замерить влажность доски.

Глубина проникновения щупа – до 1 см

Влагомеры древесины для глубинных измерений

Глубинные приборы покажут состояние бруса, бревен и толстых досок. Их используют и для определения влажности щепы и опилок, используемых в производстве прессованных плит. Главная проблема в использовании этого профессионального устройства – хрупкость длинной иглы.

Для того, чтобы не сломать иглу, во время анализа требуется определенная сноровка

Поверхностные или диэлькометрические влагомеры

Современны разработки позволяют исследовать содержание влаги в предметах, не нарушая их целостности. Именно так работают диэлькометрические измерители влажности. Бесконтактные влагомеры древесины просто накладывают на изделие сверху, не повреждая его целостности. Это очень удобно, если нужно провести анализ мебели или паркета из дорогостоящих пород.

Подобным прибором можно измерить влажность фанеры и ламината

Разновидности измерителей влажности

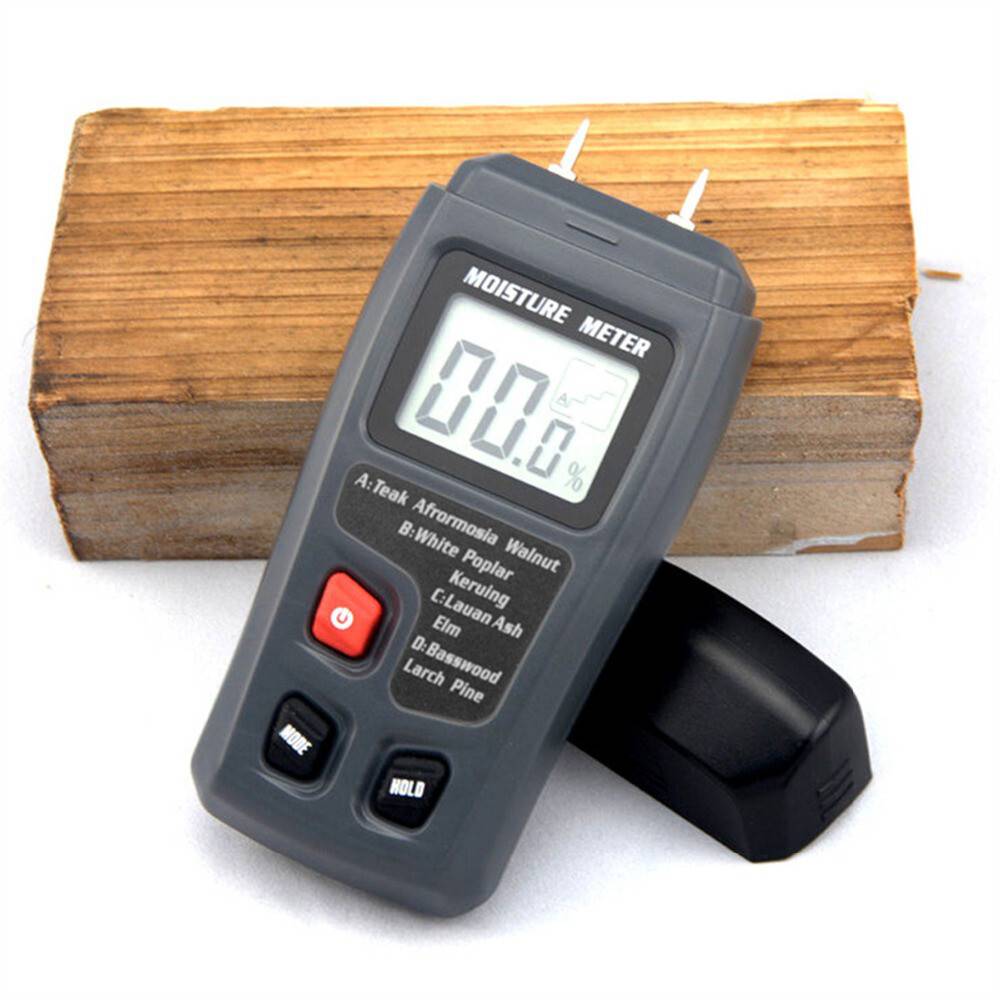

Кондуктометрические игольчатые измерители

Они определяют контактным методом, поэтому предусматривают элемент, который нужно ввести в дерево или другой строительный материал. Устройство создает электрический импульс. Он проходит через образец, и через секунду результаты измерений отображаются на дисплее.

Преимущества этой категории влагомеров:

• высокая точность работы;
• простота использования;
• низкая стоимость.

К недостаткам можно отнести необходимость повреждать материал, пусть и незначительно. При работе с твердыми породами дерева или стройматериалами вроде бетона это крайне нежелательно. Также стоит помнить, что контактная категория оборудования не измеряет уровень ниже 4%. Но это несущественный недостаток, качественным считают сырье со степенью просушки 5% и ниже.

Контактные устройства надежные и долговечные. Они редко выходят из строя, а даже если происходит поломка, устраняют ее быстро. К самым популярным моделям такого типа можно отнести ADA ZHT 125 Electronic. Этот прибор разработан специально для строительства, складов пиломатериалов и сушильных установок. Он работает не только с древесиной, но и с бетоном, штукатуркой. Если показатели превышают установленную государственным стандартом норму, устройство издает звуковой сигнал. Модель компактная, удобная, интерфейс интуитивно понятный.

Бесконтактные или диэлькометрические влагомеры

В основе бесконтактных приборов – встроенный излучатель радиочастот. Влагомер сканирует стройматериалы на расстоянии, поэтому не надо повреждать образец. На точности измерений это не отражается. Чтобы получить информацию о древесине или другом материале, достаточно включить прибор, приложить контактную поверхность к объекту и отвести влагомер на указанное в инструкции расстояние.

Это и есть главный плюс бесконтактного оборудования: оно сохраняет стройматериалы целыми. Но есть и другие нужные свойства:

• сохранение в памяти результатов измерений;
• возможность анализа сырья и готовых изделий;
• небольшие размеры, легкость и простота использования.

Основной недостаток этой категории приборов – сравнительно высокая цена. Также они не относятся к долговечным устройствам, поскольку конструкция сложная. Если в контактных устройствах ломаться нечему, более продвинутые приборы могут потребовать квалифицированного ремонта.

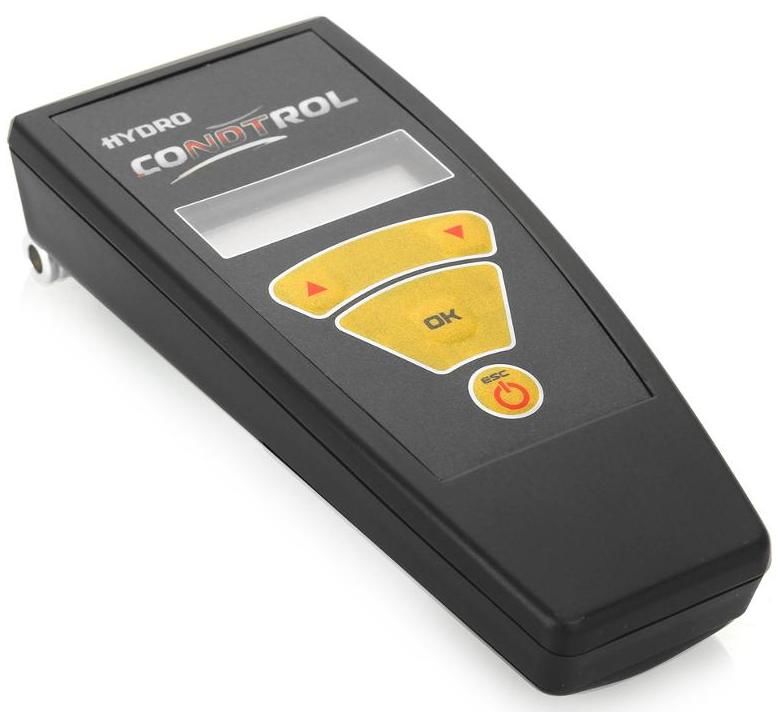

Лучшим брендом считают Condtrol. Ему принадлежит такая популярная модель бесконтактных измерителей, как Hydro CONDTROL. Она работает с погрешностью всего в 2% и охватывает диапазон влажности от 2 до 60%. Прибор измеряет степень просушки не только древесины, его используют для оценки состояния бетона, штукатурки и кирпича. Компактное устройство удобно носить в кармане или коробке с другими инструментами. Его высоко ценят специалисты, которые проводят экспертизу, ведь эта модель работает с изделиями сложной формы и труднодоступными конструкциями.

Также специалисты рекомендуют Hydro Pro CONDTROL – микропроцессорное устройство, измеряющее влажность и температуру. Эта компактная модель обходится без выносных датчиков, все сенсоры встроены в корпус. Поэтому пользователю нужно только выбрать режим, а результаты измерений отобразятся на экране. Еще одна функция прибора – определение температуры и влажности в помещении. Диапазон, с которым работает модель: 2-60%.

Для быстрого измерения степени просушки древесины и других стройматериалов также удобно использовать Hydro-Tec CONDTROL. Рабочий диапазон модели – 2-65%, одно из ее преимуществ – способность измерить влажность на глубину до 2 см. При компактных размерах, которые позволяют носить устройство в кармане, оно обладает расширенным функционалом: идентифицирует также 23 породы дерева.

Популярная модель, которую оценят специалисты деревообрабатывающих фабрик и строительных концернов, это Micro Hydro CONDTROL. Она рассчитана на работу исключительно с древесиной, поэтому для штукатурки или бетона ее нельзя использовать. Устройство оценивает влажность материалов в диапазоне от 4 до 85%, позволяя изучить не только поверхность бруса, но и массив на глубину до 2 см. Также при работе стоит учитывать, что прибор работает при положительной температуре воздуха. Среди преимуществ модели – определение 23 лиственных и хвойных пород дерева.

Как сделать самостоятельно?

При необходимости можно сделать влагомер для древесины своими руками. Схема его включает датчик диэлькометрического типа. Также для устройства потребуется компактный генератор. Параметр предельной частоты его обязан составлять не более 30 МГц. Контакты для самодельной модели целесообразнее подбирать игольчатые. Еще, чтобы сделать влагомер для древесины своими руками, потребуется микросхема трехканального типа.

Диэлектрическая проницаемость прибора должна находиться в районе 3.5 Ф/м. Микропроцессор для модели подбирается с импульсным усилителем. Зонды чаще всего применяются трубчатого типа. Дисплей целесообразнее подбирать строчный. По сравнению с текстовыми аналогами он является более простым. Непосредственно электроды у влагомеров применяются емкостные. В свою очередь, улавливатель потребуется установить резистивный. В последнюю очередь для модели подбираются аккумуляторы. В данном случае можно использовать обычные пальчиковые батарейки.

Устройства для замера влаги в древесине

Изделия от разных производителей отличаются размерами, внешним видом, функциями и ценой. Эти модели необходимы для контроля содержания влаги в древесине. Данный материал особенно подвержен деформации. В нем могут появиться большие щели, что увеличит брак во время производства. Высокий показатель влажности может привести к выкручиванию и растрескиванию дорогого материала. Для тех, кто работает в деревообрабатывающей отрасли, необходимы качественные приборы.

Condtrol Hydro-Test

Стоит данная модель 1539 рублей. Она считается одной из лучших для измерения содержания влаги в дереве. Прибор применяется также в строительной отрасли. Замеры можно делать в стяжке, штукатурке, бетоне и кирпичах. Широкая функциональность и низкая стоимость, позволили сделать изделие наиболее покупаемым в нашей стране. Прибором можно замерить влажность дерева в диапазоне от 6 до 44%. Это хороший показатель, которым может похвастать не каждый производитель. Маленький вес и компактные размеры делают прибор удобным в эксплуатации. В интернете об устройстве много хороших отзывов.

Condtrol Hydro-Test
Достоинства:

• небольшая стоимость;
• широкая функциональность;
• достаточный диапазон замеров;
• компактные размеры и малый вес.

Недостатки:

медленно выдает конечный результат.

KWB 0121-00

Влагомер можно приобрести в магазине за 2190 рублей. Аппарат находится в ряду устройств в среднем ценовом диапазоне. Многофункциональное устройство обладает высокой точностью. Им можно измерять показатель влажности в древесине и строительных материалах. Источником питания служат пальчиковые батарейки типа ААА. Их хватит на 2-3 недели ежедневной эксплуатации влагомера.

Пользователям нравится наличие дополнительных опций. Они выделяют возможность измерять температуру, автоматическое выключение, определение остаточного заряда батареи, маленький расход энергии, умеренная цена и высокая точность измерения. К недостаткам можно отнести хрупкий корпус.

KWB 0121-00
Достоинства:

• наличие дополнительных опций;
• маленький расход энергии;
• умеренная цена;
• высокая точность измерения.

Недостатки:

хрупкий корпус.

CMT DMM-001

Стоит такой влагомер 2999 рублей. Весит изделие всего 86 г. Поэтому многие работники постоянно носят прибор с собой в карманах одежды. Он оснащен надежным корпусом, который не боится воздействия влаги. Основание защитит приспособление от температурных перепадов и механических повреждений. Им можно проводить замеры влажности гипсокартона, бетона и дерева.

CMT DMM-001
Достоинства:

• компактность и малый вес;
• корпус не боится влаги;
• достаточный интервал измерений;
• высокая точность.

Недостатки:

завышенная цена.

Измеритель влажности древесины: что это и зачем нужно, рейтинг лучших моделей

Дерево, которое используют в строительстве и при изготовлении мебели, должно быть сухим. В противном случае оно быстро потеряет свои эксплуатационные качества, испортиться. Для того, чтобы точно установить уровень впитанной материалом влаги, используют измеритель влажности древесины. Поговорим о приборе более подробно.

Устройство и принцип работы

Прибор состоит из следующих конструктивных элементов:

По сути, измеритель влажности представляет собой высокочувствительный вольтметр. Принцип действия прибора основан на том, что влага проводит электричество, а сухая древесина нет. Следовательно, если древесные волокна будут насыщены водой, показания будут ниже. Если материал абсолютно сухой, сопротивление будет очень большим.

В отличие от омметра, прибор рассчитывает уровень влажности. Он обрабатывает полученную информацию о сопротивлении и переводит ее в другие цифры. Например, при максимальном показателе параметра (то есть если дерево сухое) на табло будет выведен ноль.

Игольчатый

Традиционная модель, которая замеряет сопротивление древесины. Оборудована двумя щупами, напоминающими иголки. Они расположены на расстоянии 3 – 4 сантиметра друг от друга.

Щупы вводят на 2 – 3 миллиметра в древесины. Прибор замеряет сопротивление между ними, обрабатывает полученную информацию и выводит ее на экран.

Этот тип гигрометра обладает целым рядом преимуществ:

• цена – относится к наиболее недорогим вариантам;
• надежность – очень редко выходит из строя и сохраняется работоспособность в течение продолжительного времени;
• относительная точность – в большинстве случаев показания достоверны и соответствуют действительности;
• универсальность – с помощью контактных приборов можно замерять влажность не только на древесине, но и на других материалах (например, кирпиче, бетоне).

Недостатков три:

• Первый – необходимость повреждать исследуемый материал. Если дерево используют для строительства, ничего страшного в этом нет. А вот если для мебели или декора, такое повреждение нежелательно.
• Второй – прибор может измерять влажность не выше 4 %. Ведь если дерево суше этого показателя, оно обладает очень высоким сопротивлением. А значит, достоверно измерить влажность не получится. Между тем, иногда это необходимо – например, при изготовлении мебели из некоторых пород древесины.
• Третий – невозможность измерений в условиях отрицательной температуры воздуха. Дело в том, что замерзшая вода хуже проводит электричество. Таким образом, сделать вывод о влажности дерева на морозе с помощью получения информации о его сопротивлении нельзя.

Бесконтактный

Более современный вариант прибора. Использует для исследования дерева ультразвук, который может самостоятельно генерировать. Под действием звуковых вол материал начинает вибрировать.

При этом частота колебаний дерева зависит от степени его намокания. Колебания считываются и обрабатываются. На основе полученных данных рассчитывается степень влажности материала.

В отличие от игольчатого прибора, ультразвуковой не требует повреждать древесину – достаточно поднести к ней сканер. Погрешность в показаниях очень низкая – не более 1 % — 2 %. Возможно исследование почти сухого материала. Допускается работа на морозе до – 5 о — 7 о С.

Единственный недостаток – цена. Бесконтактные гигрометры стоят в несколько раз дороже игольчатых.

Benetech GM605

Недорогой гигрометр игольчатого типа. Имеет маленький корпус и защитную крышу для электродов. Благодаря этому легко помещается в карман, переносится с места на место. По бокам имеет рельефные насечки, которые облегчают удержание девайса.

Экран минималистичен и не отображает никакой информации, кроме результата исследования. Он указывается в процентах.

Влагомер своими руками

Гигрометр можно сделать своими руками из старого мультиметра. Для этого нужно заменить контакты на иглы как у фабричных влагомеров (или обточить). В итоге получится прибор, напоминающий контактный влагомер.

Измерение мультиметром дает только примерные результаты, поскольку имеет высокую погрешность. Так что особо полагаться на него не стоит.

Главная сложности тут в том, что показания будут выводиться не в % содержания влаги, а в Омах. Впрочем, влажность можно рассчитать исходя из того, что у большинства пород дерева сопротивление при влажности 8 %, которая пригодна для строительства, составляет от 2 до 4 Ом при расстоянии не более 1 см между электродами, расположенными вдоль волокон. При поперечном расположении оно в полтора – два раза больше.
