Вездеход своими руками на шинах из мотоблока

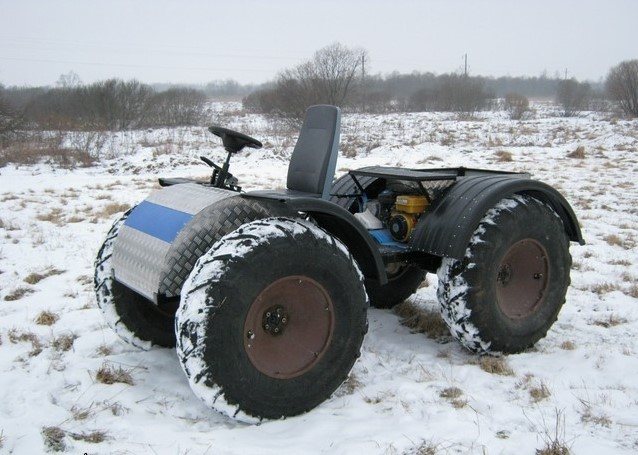

Вездеход на основе мотоблока

На диск установите большую камеру фирменную, или другую от таких автомобилей, как КАМАЗ, ГАЗ 53. Потом сделайте следующее:

• в проход диска нужно вывести воздушный клапан;
• колесо накачать воздухом;
• шины установить на самодельный снегоход.

Увеличить проходимость колес на камерах низкого давления можно, сделав протектор. Нужно дополнительно закрепить камеры при помощи цепей, ленты, траками или иным методом.

Вырежьте из покрышки грунтозацеп накладной, глубина зацепа конструкции более 23 мм. Сопротивление к перекатыванию увеличивается, при этом сильно снижается коэффициент буксования.

Сборка

При подготовке инструментов, запасных частей и комплектующих можно начать сборку по плану. Нужно выполнить такие действия:

1. На обработанную или уже готовую раму установите мотоблок.
2. Монтируйте задний мост и, если нужно передний.
3. На раму установите сидение.
4. Если есть чертеж и схема, монтируйте руль.
5. К раме прикрепите защиту, ее сделайте из пластмассы или профлиста.
6. Будущему водителю нужно проверить посадку и при необходимости воспользоваться дополнительными элементами для её настройки.
7. Проверьте работоспособность тормозов.
8. Установите электроцепи и аппараты освещения.

При изготовлении отдельных элементов и узлов нужно проверить их функциональность, тут предусматривается большой запас прочности. После выполнения испытаний приступите к полевым работам и посмотрите, как едет машина в разных ситуациях. Для снижения давления на землю используйте гусеницы, вес которых распространяется по площади траков. Этот движитель на основе мотоблока преодолевает пески, заболоченные места, подъемы и другие препятствия.

Есть самодельщики, которые создают траки для гусениц из металлической пластины, толщиной более пяти миллиметров. К пластинам приделывают кольца из труб водопровода. Иной тип исполнения траков – целиком из труб поливинилхлоридных, которые нарезаны вдоль. Элементы гусеницы монтируют друг с другом на транспортерном изделии или иной основе.

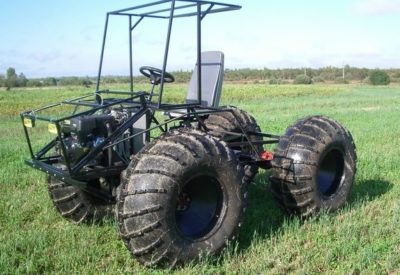

Траки вездехода с двигателем от мотоблока

Легче всего создать их из материалов композитного типа, для этого применяют стекловую ткань и смолу эпоксидного вида. Для каркаса применяют арматуру. В спец. формах создают траки. Изготовив подходящее количество, их собирают в гусеницу. При создании гусеницы из композита применяют компоненты для соединения стойких к износу стальных элементов.

Есть разные виды применения траков. Наиболее легкий метод производства гусеницы для вездеходов на основе мотоблока – из ленты. Для 1-го трака понадобятся 2 полосы – их объединяют в кольцо, а после этого при помощи стальной трубы делают гусеницу.

Как происходит построение

Сделать несложно, надо только иметь опыт работы с транспортом, механикой. Создают базу для транспорта. Для этого разрешается применять раму от б/у мототранспорта модели ИЖ или УРАЛ. Благодаря этим деталям транспортное средство станет наиболее маневренным, будет просто преодолевать любые ямы, кочки на дорожном полотне.

Создание самодельной техники поэтапное:

1. Строительство моста сзади, колесной подвески. Чтобы соединить подвески спереди, сзади необходимо использовать автостойку, покос, втулку руля.
2. Конструируемые в транспортное средство колеса необходимо брать исключительно от мощнейших грузовиков. Отличным выбором для агрегата станут шины, что отличаться пониженным давлением. При рациональном подборе мастер может управлять транспортом в полнейшей безопасности, не переживая за маневренность.
3. Монтаж двигателя — это главный этап во всём процессе сборки машины на базе мотоблочной конструкции (вездехода).

На заметку!В завершение конструирования необходимо грамотно закрепить мотор, тормозную, выхлопную систему, а также сцепление.

Как демонстрируют фото в автожурналах, вездеход, сделанный в гараже, смотрится эффектно, он уверенный. Каракат из мотоблочного агрегата имеет отличия. Их несколько. Необходимо при помощи сварочного аппарата сделать раму из металлопрофиля или трубок из металла. Монтируют приводы спереди, сзади. Можно брать дифференциальные и целые элементы. Мост спереди, и детали на рулевое управление, разрешено брать от ходовой части автомобиля.

«Родной» двигатель и редуктор, может сменить многоступенчатая КПП для комфортного, простого управления скоростными режимами.  В конце сборки на технику монтируют скаты. Каракат на 4 колёсах с мотором необходимо протестировать. Прежде чем конструировать вездеход подготавливают материалы. Это:

1. Рама.
2. Привод.
3. Полозья.
4. Рулевая колонка.
5. Сильные колеса (или гусеницы со снегозацепами).
6. Силовое устройство.
7. Сварочный аппарат.
8. Ключи.

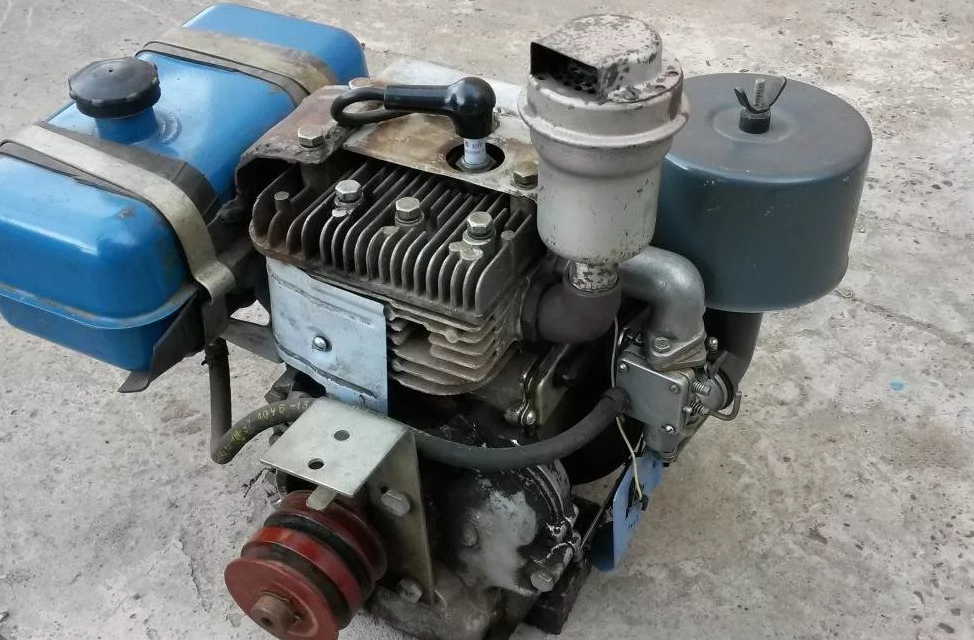

Какой лучше выбрать двигатель для мотоблока Нева

Отдельные детали можно сделать, а какие-то необходимо купить. Раму правильно будет взять от старого мототранспорта, а для поворотных стоек лыж применить продольные трубки рамы от б/у велосипедного транспорта.

Как сделать самодельный вездеход из мотоблока

Понимают под вездеходом — различные средства передвижения. Это и тракторы, и снегоходы, и внедорожники, и танки. На сегодняшний день, покрытие большей части автодорог пролегающих через сельскую местность не имеют асфальтового покрытия. Вот почему те, кто сталкивался с такой проблемой, так сильно интересует самодельный вездеход из мотоблока. Имея мотоблок, можно самостоятельно изготовить колесный вездеход, который бы обладал высокой проходимостью, как по водным преградам, так и по снегу.

Собираем вездеход, силовым агрегатом которого будет мотоблок. В чем и заключается основная идея: снимаем с мотоблока руль и колеса, вставляем в раму, причем карданы мотоблока идут на мосты. Одно из ключевых требований — не допустить кардинальной переделки мотоблока. Другими словами, установил мотоблок в раму — получился плавающий вездеход. Снял с рамы и собрал детали — вернул обратно мотоблок. Вот результат этой идеи.

Габариты и размеры самодельного вездехода

Габаритные размеры вездехода: длинна 3100 мм, ширина 1760 мм, высота 1820 мм. Грузоподъемность 200 кг. Максимально развиваемая скорость от 8 до 12 км/ч. Масса техники 530 кг. Одноуровневая рама сделана из профильной трубы (60х40х2). В качестве силового агрегата используется мотоблок марки МБ-3 «Нева», с двигателем мощностью 7 л.с.

Также позволяет переключать три передачи переднего хода, одну заднего. Установленные мосты М-412. Используются закрытые диски, с болтовыми фиксаторами. Установлены шины от КАМАЗа-вездехода, камерный вариант. Поворотный кулак от УАЗа со ШРУСом М-2141. Используется рулевое управление от колонки — ВАЗ-1111 «Ока». Установлена трансмиссионная, механическая тормозная система.

Для изготовления вездехода был приобретен мотоблок марки МБ-3 «Нева». Подбирался по причине трехскоростной КПП, у которой очень тихая первая передача. Также установлен не особо мощный двигатель.

Еще одна причина выбора мотоблока — возможность отключить от трансмиссии одно из колес. В результате получаем на самодельном вездеходе возможность отключить один из мостов.

Конструкция вездехода очень простая. Все части управления мотоблоком находятся на задней полураме. Это позволяет использовать мотоблок не переделывая. Вследствие этого использовались мотоблоковские части управления, которые целиком устанавливались на раму вездехода. Исключением являются тросик и педаль управления сцеплением. Свой трос вместе с рычагом снимается с мотоблока, и присоединяется тросик сцепления от вездехода, который связан с педалью.

Остается таким же принцип действия сцепления, как на мотоблоке: вездеход едет после нажатия на педаль, и останавливается, когда ее отпускают. Мощности двигателя достаточно для движения на третьей передаче, чтобы въехать на крутой подъем.

На первой передаче, при минимальной скорости достигается максимальная тяга, благодаря чему вездеход идущий на холостых оборотах, преодолевает сложные препятствия, не сильно напрягая двигатель. Чтобы увеличить максимальную скорость вездехода, нужно увеличить диаметр ведущего шкива на 50%, что не повредить тяговым возможностям мотоблока.

Трактор из мотоблока

Процесс многочасового хождения по полю за агрегатом мало кому понравится. Намного проще косить траву, пахать или окучивать грунт, сидя на удобном стульчике, закрепленном на прицепной тележке. В торговых точках представлено множество фирменных адаптеров, прицепов и тележек. Но они имеют немалую стоимость, которая многим не по силам. Сделать мини-трактор из мотоблока Нева можно практически бесплатно, воспользовавшись теми инструментами и материалами, которые есть под рукой.

Необходимы такие приспособления и материалы:

• дифференциал от легкового автомобиля;
• колеса от малолитражки;
• звездочки и цепи от мотоцикла;
• шестигранный полнотелый стальной профиль;
• стальные уголки 50 мм;
• жесть для изготовления крыльев.

Первая сложность, которая возникает при изготовлении трактора-самоделки своими руками, — это высокий центр тяжести. Понизить его невозможно по чисто техническим причинам. Увеличить устойчивость трактора можно только одним способом — расширить его колесную базу. Для этого используется шестигранный профиль, который крепится к ступицам шплинтами. При расширении колеи до 120 см мотоблок обретет нормальную устойчивость. Установка дифференциала позволит агрегату легко проходить повороты.

Сборка мини-трактора проводится в такой последовательности:

1. Сварка каркаса прицепной части. Закрепление дышла с фланцем, проделывание в нем отверстий для болтов (соединение нужно делать разборным, чтобы иметь возможность транспортировать мотоблок в багажнике или прицепе).
2. Изготовление ходовой части. На тележку устанавливаются колеса. Чтобы сделать полный привод на оба моста, на полуоси привариваются звездочки, ставятся натяжной механизм и цепи.
3. Сборка кузова и сиденья. При необходимости устанавливается навес над водителем. Проводятся настройка и регулировка органов управления.
4. Электрификация созданной машины. В качестве источника энергии используется тракторный генератор или аккумулятор. Для удобства вождения целесообразно установить 2 фары — спереди и сзади (для движения задним ходом).

Во время ходовых испытаний проверяются устойчивость и проходимость самоделки. Если ведущие колеса теряют сцепление с грунтом, то они или корпус мотоблока нагружаются утяжелителями.

https://youtube.com/watch?v=QUFWIogUkUU

Как сделать самодельный колесный вездеход

Пример чертежа вездехода на шинах низкого давления

Есть смысл оснастить базовый агрегат понижающим редуктором. Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.

Рама вездехода

Пример чертежа рамы-переломки

Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.

Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.

Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».

Задний мост и подвеска самодельного вездехода

Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.

Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.

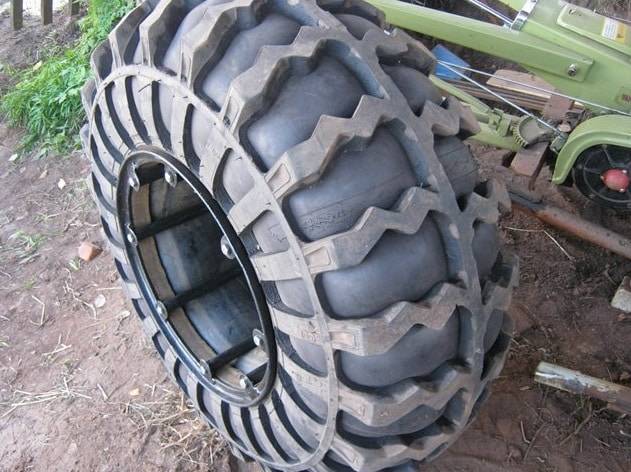

Колеса (камеры низкого давления)

Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.

Для установки на заднем мосту используют самодельные или специальные колеса для вездеходов, болотоходов и снегоходов. Приобретают их в сборе или отдельными элементами: покрышка, камера, диск. Собирается колесо просто.

1. Самодельные диски под пневматики изготовляются путем сваривания обычных дисков и крепежных пластин с помощью металлических трубок. Такое расширение необходимо для того, чтобы подогнать небольшой диаметр автомобильного диска под большие камеры и лучшей их фиксации.
2. На специально расширенный диск надевается большая камера – либо фирменная, либо от других агрегатов (ГАЗ 53, Урал, Камаз или другой грузовик, авиационная камера и т.п.).
3. В отверстие диска выводится воздушный клапан.
4. Колесо накачивается воздухом.
5. Получившиеся шины устанавливаются на вездеход самоделку.

Увеличить проходимость обычного колес на камерах низкого давления можно, создав дополнительный протектор. Например, дополнительно закрепить камеры цепями, транспортерной лентой, самодельными траками или другим способом.

Другой вариант – вырезать из покрышки накладной грунтозацеп. Глубина зацепа конструкции достигает более 20-25 мм. Сопротивление перекатыванию увеличивается, в то же время резко снижается коэффициент буксования.

Сборка самодельного вездехода из мотоблока

Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

1. На сваренную или готовую раму устанавливается мотоблок.
2. Монтируется задний мост и, если нужно, передний.
3. На раме размещается сидение.
4. Если предусмотрено чертежом и схемой, выполняется монтаж рулевого управления.
5. К раме крепится защита, ее изготавливают из пластика или металлического листа.
6. Будущий водитель должен опробовать удобство посадки, при необходимости предусматривают вспомогательные приспособления для регулировки посадки.
7. Проверяется работоспособность тормозов.
8. Устанавливаются электрические цепи и осветительные приборы.

После завершения стендовых испытаний приступают к полевым. Нужно знать, как ведет себя машина в сложных условиях.

Двигатель

Показатель мощности на самодельном агрегате определяет производительность выбранного мотоблока. Чем этот параметр выше, тем эффективнее будет функционировать техника. С другой стороны, высокая мощность обуславливает увеличенный расход горючего. Если владелец живет в глубинке, вдалеке от заправочной станции, этот аспект будет играть значимую роль. Тем пользователям, которые планируют использовать технику только в теплое время года, рекомендуется остановить свой выбор на бюджетной модификации с двухтактным мотором. Он проще устроен и быстро запускается. Для рыбалки и охоты в зимний период оптимальным вариантом станет четырехтактный силовой агрегат. Подобные вариации медленнее прогреваются, обеспечивая больший ресурс двигателя.

Создаем вездеход из мотоблока своими руками

Стоит отметить, что само понятие «вездеход» подразумевает автомобиль, обладающий высокой проходимостью. Важный факт: вездеход, каракат и пневмоход, болотоход являются синонимами, отличающимися всего несколькими незначительными модификациями. Если человек сумеет создать самодельный мини-вездеход, он получит настоящий шедевр, который станет его гордостью.

Перед началом конструкционных работ необходимо определиться, будет ли устройство на гусеницах или на пневматических колесах. Важный момент: создать гусеничный агрегат намного тяжелее, да и управлением им требует специальных знаний и физических усилий. Следует также подготовить для установки мощный двигатель

Не важно, каким он будет, дизельным или бензиновым, главное, чтобы деталь была мощной и оснащалась принудительным водяным или воздушным охлаждением

Рабочий процесс

1. Для начала необходимо выбрать основу под конструкцию. Может использоваться рама из старого мотоцикла УРАЛ или ИЖ. Благодаря таким вариантам машина будет более маневренной и сможет с легкостью преодолевать любые препятствия;
2. Следующий шаг состоит из создания подвески и заднего моста. С помощью стойки, рулевой втулки и покоса соединяются независимые задняя и передняя подвески;
3. Колеса для монтажа следует взять от мощных грузовиков. Отличными, но не обязательными, вариантами будут камеры, отличающиеся низким давлением (от КамАЗов и авто УРАЛ). Сделав грамотный выбор, водитель сможет быть уверенным в собственной безопасности и наслаждаться легким управлением;
4. Монтаж мотора является одним из самых серьезных шагов в создании вездехода на базе мотоблока. Напоследок собственник должен надежно прикрепить двигатель, сцепления, тормоза и систему выхлопа газов.

Только после тщательной проверки новоиспеченного транспортного средства высокой проходимости, можно приступать к его тестированию и дальнейшей эксплуатации.

Особенности конструкции

Такие устройства считаются универсальными, поэтому более мощные машины переделывают до небольших тракторов. С таким средством владелец сможет сэкономить денежные средства и получить практичное и удобное устройство. В сельской местности, как правило, преобладают труднопроезжаемые дороги. Да и многие владельцы любят зимнюю рыбалку, а также походы в осенний лес за грибами.

Самодельные транспортные устройства, состоящие из мотоблоков, обладают широким видовым спектром. Положительная черта мини-трактора заключается в его комфортном использовании

При создании такого средства передвижения очень важно учитывать несколько особенностей: смещение главного центра тяжести, увеличение передней оси, а также использование нового дифференциала

В настоящее время в продаже имеются целые комплекты, которые помогают повышать количество встраиваемых в устройство функций.

Для тех кто хочет ездить на сельском участке по снежным дорогам, также хорошо подойдёт этот вариант. Создать снегоход своими руками довольно просто. Самым сложным в этом случае является составление чертежей и монтаж шасси на четырёх колёсах. Особенностью такого транспорта можно считать минимальное давление, которое приходится на поверхность земли. Лучше всего изготовить специализированные сцепки с землёй, исходя из колёс мотоблока.

Для владельцев тяжеловесных машин всё намного легче. Строение транспортного устройства почти незаметно. В этом случае владельцу нужно только закрепить грунтозацепы на поверхности колёс транспортной модели.

Существуют некоторые особенности создания вездехода. Главные детали, которые нужно покупать либо создавать самостоятельно для транспорта на основе мотоблока:

рама — нужна для создания мобильного транспорта в труднопроходимых участках; задний мост важно использовать дня монтирования задних колёс; место для посадки водителя — его следует защитить от попадания грязи и воды из-под колёс при езде; освещение, которое поможет безопасно передвигаться в любое время суток. Вездеход с основой в виде мотоблока создаётся, как одноместный транспорт. Общая грузоподъёмность такого оборудования должна доходить до 200 килограмм

Ширина будет рассчитана из устойчивости к возможному опрокидыванию транспорта, чаще всего она начинается с 1100 мм

Общая грузоподъёмность такого оборудования должна доходить до 200 килограмм. Ширина будет рассчитана из устойчивости к возможному опрокидыванию транспорта, чаще всего она начинается с 1100 мм

Вездеход с основой в виде мотоблока создаётся, как одноместный транспорт. Общая грузоподъёмность такого оборудования должна доходить до 200 килограмм. Ширина будет рассчитана из устойчивости к возможному опрокидыванию транспорта, чаще всего она начинается с 1100 мм.

Современные выпускаемые в производство мотоблоки МТЗ, Угра и Нева включают в себя мощность, превышающую 10 лошадиных сил. Такой мощности вполне хватит, чтобы двигаться со скоростью больше 10 километров в час. При езде по непроходимым местам и топким участкам скорость может значительно уменьшаться и доходить всего до 1−2 миллиметров в час.

https://youtube.com/watch?v=cBc__uja2IU

Как изготовить колёса низкого давления своими руками?

Вне зависимости от типа изготовляемой техники для движения по влажным и зыбким грунтам требуются грунтозацепы, обеспечивающие высокое сцепление. Больше всего подойдут колёса низкого давления. Мотоблок на пневмоколёсах оказывает минимум воздействия на почву.

На заднем мосту используются самодельные специальные колёса, которые можно установить на болотоход, мотосани (аэросани), снегоход или мотобуксировщик из мотоблока. Можно приобрести готовые элементы или купить детали по-отдельности (покрышки, камеры, диски).

Схема сбора колеса:

1. Обычные диски и крепёжные пластины свариваются металлическими трубками. Так создаются большие камеры с улучшенной фиксацией;
2. На готовый расширенный диск надевается камера. Её можно приобрести или использовать с грузовых автомобилей;
3. В отверстие диска вводится воздушный клапан;
4. Накачать колесо воздухом;
5. Готовые шины установить на пневмоход из мотоблока.

Увеличивается проходимость обычного колеса дополнительным протектором. Для закрепления камер используются цепи, транспортерная лента, самодельные траки.

Чтобы изготовить вездеходы/каракаты на пневмоходу нужно заранее подготовить необходимые материалы и инструменты. Разобраться с процессом помогут описанные схемы действий и видео-инструкции.

Каракат из мотоблока: специфика

По сути, каракат выполняет практически те же задачи, что и вездеход, вот только его особенность проявляется в больших колесах, стянутых прочными ремнями. На первый взгляд такое устройство может показаться довольно громоздким и неуклюжим, но на деле указанный транспорт спокойно эксплуатируется на ужасных дорогах на скорости до 70 км/ч.

Как создать мощные колеса собственноручно?

Существует 4 способа:

1. Первый способ относительно прост: в ход идут 2 диска из листового металла, которые крепятся на втулку. После одевается камера, фиксирующаяся отрезками специальной транспортерной ленты;
2. Второй подразумевает закрепление одного диска на втулке и прикрепление перемычки. Затем к ним необходимо приварить боковые кольца;
3. Третий вариант очень похож на второй, вот только для центрального диска эксплуатируется спица из трубы или листового металла;
4. Четвертый принцип предусматривает монтаж на втулке двух дисков, которые очень похожи на диски колес от мотороллера.

Благодаря крепкой подвеске, которую можно без проблем сварить со стальных труб и соединить шарнирами, каракат может выдержать невероятно большие нагрузки. Вот только управлять таким агрегатом несколько сложнее, поскольку зачастую в основе конструкции лежит обычная червячная передача.

Чтобы грамотно сделать каракат из мотоблока своими руками, можно воспользоваться вышерассмотренными советами, касающимися вездехода, и ознакомиться с чертежами на нашем сайте.

Умельцам, разбирающимся в механических и конструкционных особенностях мотоблоков, будет не сложно создать действительно высококлассный каракат, который станет настоящим помощником для поездок на рыбалку, по грибы, на охоту и т. п.

Дополнительная оснастка мотоблока

Хочется отметить, что большинство самоделок можно подразделить на несколько обширных категорий – стандартные навесные дополнения и капитальная реконструкция мотоблока, когда моторизированный агрегат будет выступать в качестве основы. Большинству дачников и садоводов-огородников доступны следующие усовершенствования для механизированных устройств обработки почвы:

• снегоуборочная система;
• система для перемещения сыпучих стройматериалов: песок, щебень и т. д.;
• газонокосилка для стрижки газонов и удаления бурьяна;
• система посадки и копки картофеля, которая значительно упрощает выращивание данной овощной культуры;
• плуг и устройства для окучивания зелёных насаждений.

Но прежде чем усовершенствовать мотоблок, важно понимать, что устройство должно обладать достаточным запасом мощности. Хотя в большинстве случаев бензиновые и дизельные устройства ещё на стадии производства разрабатывались с запасом мощностных характеристик и домашнему мастеру просто глупо не воспользоваться этим

Если рассматривать мотоблоки, работающие от электричества, то они не всегда могут, подойди для экспериментов. Именно по этой причине самоделки применяются для оборудования, работающего на жидком топливе.

Самодельный пневмоход для зимней рыбалки

Уважаемые посетители сайта «Самоделкин друг« сегодня мы с вами рассмотрим пошаговую инструкцию по сборке самодельного пневмохода своими руками для охоты и рыбалки. Данный вездеход создавался специально для поездок на зимнюю рыбалку, ведь ближайший водоем находится на удалении 40 км от поселка, так что без специального транспорта не как нельзя.

Рама сварена из проф-трубы квадратного сечения, двигатель мотоциклетный ИЖ (Юпитер-5) крутящий момент с двигателя передается на промежуточный вал, а уже с него снимается на задний и передний дифференциал. Задняя часть не имеет подвески, все жестко)

Вездеход строился с расчетом доехать до места рыбалки и вернуться домой с уловом, никаких дополнительных функций у него нет, все предельно просто и надежно, что собственно и нужно рыбаку.

Материалы

1. двигатель «Юпитер-5»
2. проф-труба квадрат
3. диски
4. цепь
5. дифференциалы передний и задний от Японских авто

Инструменты

1. сварочный инвертор
2. болгарка
3. дрель
4. набор гаечных ключей

Пошаговая инструкция по сборке пневмохода своими руками.

Сборка рамы и подвески вездехода. Первый выезд и испытания. Взвешивание колеса. На рыбалке) Вездеход для зимней рыбалки самое то!

Как сделать вездеход из мотоблока описание и фото

Перед тем, как сделать вездеход из мотоблока, нужно решить какой тип вездехода необходим, исходя из своих потребностей. Если же с гусеничными механизмами отсутствует опыт работы, рекомендуем начинать с обычного пневматика.

Дальше нужно определить условия эксплуатации, вместимость и грузоподъемность вездехода. После этого переходим к созданию эскизов конструкции вездехода. Для этого намечаем расположение всех агрегатов и узлов будущей машины.

Для создания вездехода нельзя использовать любой двигатель. На нем обязательно должно быть принудительное охлаждение. Для этого прекрасно подойдут двигатели от мотоблоков с воздушным или водяным охлаждением. Кроме этого у двигателя должен быть большой запас мощности, чтобы у вездехода была возможность передвигаться в любых условиях.

Для расчета максимальной мощности используется формула: nдв.макс.=10-3Nуд.mп, где максимальная мощность — nдв.макс., удельная мощность на тонну веса — Nуд, ее пределы устанавливаются от 20 л.с. до 35 л.с.

Если собираетесь использовать вездеход в течении всего года, желательно выбрать четырехтактный мотор. Они стабильнее работают и легче запускаются при минусовых температурах.

Какой тип двигателя выбирать на вездеход — дизельный или бензиновый?

Здесь нет конкретных рекомендаций, потому что у каждого из них есть свои плюсы и минусы.

Для использования в вездеходах хорошо зарекомендовали себя двигатели отечественного производства: М-67 от мотоциклов и автомобильные двигатели семейства «Заз». Также часто встречаются двигатели, у которых за основу взяты тракторные пускачи. В последнее время широкое распространение получили самодельные вездеходы из мотоблоков. Это связано с тем, что на рынках появилось много недорогих китайских мотоблоков с двигателями достаточной мощности. Такие моторы показали свою надежность и неприхотливость по довольно низкой цене.

Для создания ходовой части желательно использовать независимую подвеску колес. Несмотря на более сложную технологию, они предоставляют более комфортные условия для водителя и пассажиров. Можно добиться превосходного результата используя их вместе с колесами из пневматики низкого давления.

При изготовлении рамы используют два вида конструкции: пространственную и плоскую. Также для гусеничных машин — цельную, для колесных машин — сочлененную. Можно использовать сочлененную конструкцию рамы для гусеничного вездехода, что даст большую почву для развития конструкторской мысли.

Однако большая сложность сочлененной рамы мало применяется для создания вездеходов своими руками. Для того, чтобы изготовить раму для вездехода, понадобятся уголки, швеллеры и трубы разных размеров и сечений.
