Разбираемся в устройстве и принципе работы перфоратора

Принцип работы инструмента

Дословно слово перфоратор обозначает «бурильный молоток». Для повышения производительности в горнодобывающих работах был разработан в начале XIX века отбойный молоток. Принцип действия устройства заключался в использовании махового колеса. Он приводил в движение штангу с присоединёнными к нему специальными защипами. Штанга под воздействием пружины наносила удар и возвращалась обратно поршнем.

Устройство постоянно совершенствовалось. В 1932 году в Германии корпорация Bosch выпустила первый перфоратор, работающий от электричества. В этом устройстве был совмещён ударный и вращательный момент. Разработанный компанией принцип действия используется и сейчас в современных моделях электрических перфораторов.

Перфоратор — это устройство, предназначенное для бурения отверстий и разрушения твёрдых пород. В качестве расходного материала используются буры разного диаметра и зубила. Инструмент разделяют по классу применения:

бытовой;
полупрофессиональный;
профессиональный.

Кроме этого, различают его по механизму работы, который бывает электромагнитным и пневматическим. Последний тип механизма выпускается одно-, двух-, и трёхрежимный. То есть можно выполнять сверление, удар или обе операции одновременно.

По своему виду инструмент напоминает пистолет и может использовать в работе электрический, топливный или пневматический привод. Последние востребованные при опасных условиях работы, во время которых существует возможность взрыва.

В основе принципа работы перфоратора, отличающего его от другого подобного инструмента, лежит ударный механизм. Электромагнитный тип использует две электромагнитные катушки, обеспечивающие возвратно-поступательное движение сердечника. Он и передаёт инерцию хвостовику бура. Пневматический тип основан на движении поршня в цилиндре, совершающем также возвратно-поступательные движения.

https://youtube.com/watch?v=fdP7NR6eu7Y

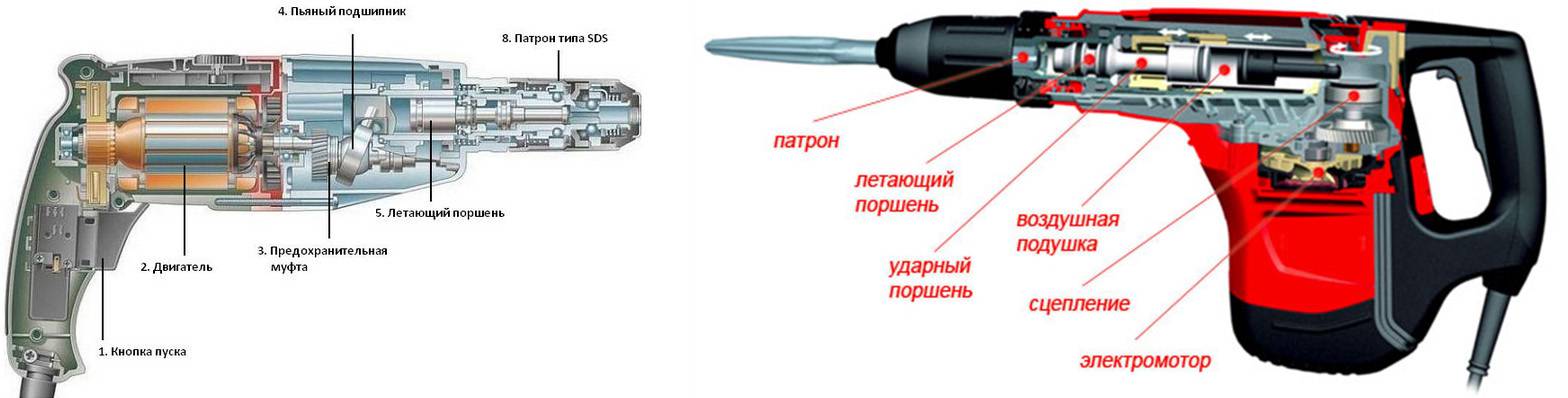

Каждый производитель стремится улучшить конструкцию за счёт применения конструктивных особенностей. В основном это мелкие доработки, связанные с применением различных материалов и местом их расположением. В целом же основные элементы остаются неизменными. К таким деталям относят:

кнопку включения;
двигатель;
ударный механизм;
предохранительную муфту;
зажим бура.

Из дополнительных особенностей конструкций можно выделить систему удаления пыли и виброподавляющий узел. Для многорежимного типа инструмента устанавливается кнопка переключения работы.

Предохранительная муфта в конструкции инструмента

Разборка редуктора перфоратора: 1 – кольцо специальное, 2 – втулка освобождающая, 3 – кольцо, 4 – шарик, 5 – пружина 8 – кожух, 22 – пружина замыкающая, 28а – переключатель, 29 – кольцо, 30 – пружина, 31 – фиксатор.

Перфораторы снабжаются специальными муфтами, выполняющими предохранительную роль в случае остановки патрона при заклинивании. Заклинивание грозит выходом из рабочего состояния перфоратора или получением травмы человеком. Во избежание возникновения такой ситуации инструмент и оснащается специальной предохранительной муфтой. Кроме того, муфта является защитным механизмом, предотвращающим двигатель от перегрузок.

В случае остановки бура за счет наличия муфты не происходит остановка якоря электродвигателя. Муфта обеспечивает отсоединение патрона перфоратора от вала электродвигателя, не давая ему перегореть.

В перфораторах применяются два вида муфт:

фрикционные;
пружинно-кулачковые.

Первый тип муфт состоит из дисков, которые в нормальном положении прижаты друг к другу. При остановке патрона происходит скольжение дисков относительно друг друга, что ведет к отсоединению электродвигателя от патрона. Этот тип муфт применяется в конструкции инструмента, изготавливаемого фирмой Metabo.

Пружинно-кулачковый механизм включает в себя две полумуфты, которые на торцах имеют специальные выступы и впадины. Прижим полумуфт осуществляется за счет пружины. Принцип работы основан на принципе проскальзывания полумуфт относительно друг друга в случае заклинивания инструмента. При срабатывании механизма этого типа муфт слышен характерный треск зубьев.

Принято считать, что пружинно-кулачковая система является более надежной, нежели фрикционная. У последней имеется недостаток — при работе концы выступов на полумуфтах завальцовываются, что ведет к срабатыванию муфты при отсутствии заклинивания патрона.

Принцип действия

Устройство и принцип работы перфоратора относительно простые. В системе есть ударный механизм. Он может быть изготовлен по разному принципу. Ударный механизм приводится в движение мотором.

Электромагнитный механизм работает по принципу функционирования двух катушек. Они обеспечивают поступательно-возвратное движение сердечника, который, в свою очередь, передает удары на торец бура.

Если механизм пневматический, возвратно-поступательное движение создается поршнем, который расположен в цилиндре. Такая система имеет два варианта исполнения. Первый предполагает наличие качающегося подшипника. Во втором типе пневматической системы используется кривошипно-шатунный механизм, совмещенный с редуктором.

При вращении вала появляются колебательные движения поршня. Он закачивает воздух в цилиндр, внутри которого нагнетается давление. Это приводит в движение боек и таран. Так создаются ударные движения.

Основные режимы работы перфоратора

Перфораторы работают в нескольких основных режимах, переключаемых оператором в зависимости от проводимых работ.

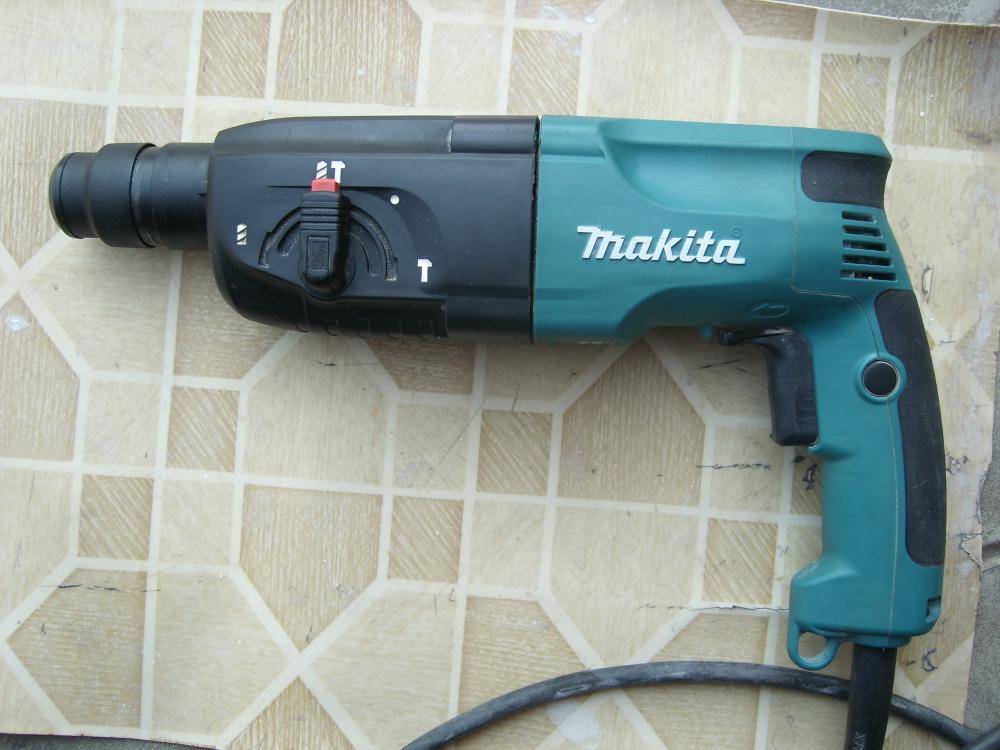

Режимы работы перфоратора: сверление, бурение, удар

Сверление

Выполняется после переключения регулятора в соответствующий режим (пиктограмма сверла). Подавляющее количество моделей перфораторов снабжены функцией постепенного набора оборотов рабочего вала. Управляется частота оборотов с помощью кнопки пуска. При слабом нажатии обороты от ноля плавно поднимаются выше. При нажатии кнопки до упора обороты становятся максимальными.

В зависимости от того, какой материал надо просверлить, рекомендуется регулировать частоту оборотов сверла или бура. Так, деревянные изделия лучше всего сверлить на высоких оборотах, металлические на низких, а бетон или камень — на средних.

Чаще всего перфоратор используется для сверления камня или бетона. Связано это с тем, что устройство патрона для крепления бура имеет люфт в продольной оси, рассчитанный на ударно-бурильную функцию. Поэтому при сверлении отверстий в дереве или металле не всегда можно достичь желаемой точности. Наконечник бура может слегка «вилять».

Для точного сверления отверстий рекомендуется использовать кулачковый патрон с SDS-хвостовиком. Сверло без люфта закрепляется в кулачковом патроне, который вставляется в перфоратор. Кулачковый патрон входит в комплект либо приобретается отдельно. С помощью сменного патрона можно сверлить любые отверстия и материалы.

Бурение

Режим бурения включается переводом регистра переключателя в среднее положение (нужно выбрать пиктограмму сверла и молотка). Обычно обозначается знаком нарисованного на корпусе сверла и молотка одновременно. Применяется бурение для долбёжки бетонных и каменных материалов. Можно не только делать отверстия, но также прокладывать каналы для разводки электрических и других кабелей в штукатурке или кирпичных стенах.

Так как бурение имеет множество разнообразных форм, инженерами разработаны многочисленные насадки для ведения работ в различных условиях. Все их объединяет наличие специального хвостовика, который совмещается с патроном SDS+.

Удар

Ударный режим применяется для монтажных и демонтажных работ. На переключателе режимов обозначен пиктограммой молотка. При работе в этом режиме отсутствует вращение рабочего вала. Происходит только поступательное движение инструмента.

Реверс

Функция реверса позволяет переключать направление вращения патрона в разных направлениях.

Переключатель реверса находится под рукой

Часто при бурении железобетонных конструкций бур упирается в арматуру и входит с ней в клинч. Для того, чтобы освободить его, предусмотрен переключатель реверса, который даёт возможность провернуть бур в обратном направлении и продолжить бурение, минуя арматуру. Обычно кнопка реверса расположена непосредственно возле пусковой кнопки агрегата.

Режим реверса превращает перфоратор в шуруповёрт, которым можно закручивать и откручивать болты, гайки и шурупы любого размера и конфигурации.

Дополнительные возможности инструмента

Кроме вышеперечисленных, к стандартному набору опций в современном перфораторе относятся:

линейка для определения глубины отверстия;
рычаг фиксации рабочего положения пусковой кнопки;
предохранительная муфта — останавливает работу мотора при заклинивании бура.

пылеудаления — крыльчатка на двигателе с системой отводящих пыль каналов;
погашения вибрации — специальные пружины между корпусом и силовым агрегатом;
электронного регулирования работы и контроля состояния щёток на коллекторе электромотора.

Профилактические меры

Поломку лучше предупредить, поэтому лучше придерживаться следующих рекомендаций.

Два раза в год менять смазку.
Раз в полгода профилактический осмотр щёток.
Каждый раз после работы тщательная чистка.
Перед работой заднюю часть сверла или долота смазывать для уменьшения нагрузки на боёк.

Если перфоратор перестал нормально работать или случилась поломка, почитайте инструкцию и внимательно его осмотрите. Перед тем как приступить к ремонту своими руками, реально оцените свои возможности. Если уверены — попробуйте починить своими руками, в противном случае же, если сомневаетесь, то лучше обратитесь к специалисту. И помните, что уже чиненные механизмы не подлежат гарантийным обязательствам и их с неохотой берут сервисные центры на ремонт.

Источник

Сравнение с другими моделями

У отечественной и Makita самые большие уровни продаж электроинструмента в России. Makita – это именитая компания, выпускает она профессиональный электроинструмент, который может эксплуатироваться ежедневно по 8–10 часов. Подобные требования предполагают наличие большого функционального ресурса. «Интерскол» ориентируется больше на выпуск бытовых инструментов, ресурс закладывается меньше, чем у японской техники, но и стоит продукция «Интерскола» гораздо дешевле. Для бытовых нужд, когда перфоратор или дрель нужны раз в полгода, лучше техники не найти.

По широте ассортимента российская фирма ничуть не уступает именитой корпорации из Страны восходящего солнца. Преимущество японских изделий в том, что каждая модель тщательно продумана и проработана, работать с таким инструментом удобно и приятно. По критерию качества Makita является безусловным лидером.

Недостатки «Интерскола»:

в оснастке иногда появляется люфт, что сказывается на точности работы;
инструмент более шумный;
перфораторы по размерам крупнее и весят больше.

Bosch и Makita — два самых крупных игрока на мировом рынке электроинструментов.

Bosch специализируется также в таких областях:

производство комплектующих для авто;
производство турбин и бытовых устройств.

Makita «заточена» только для выпуска электроинструмента, по широте моделей в этом сегменте компания не уступает Bosch, а в чём-то даже и превосходит немецкую корпорацию. Например, Makita выпускает электромолотки — более двадцати позиций — в то время как Bosch делает только пять. «Зелёная линейка» от «Бош» – это инструмент, предназначенный для бытовых нужд. «Синяя серия» – это инструмент для профессионалов. Имеет смысл сравнивать только «синий» «Бош» с «Макитой». Чаще всего Bosch обходит Makita в плане инноваций, научно-техническая база у немецкого гиганта богаче. Патрон SDS-Plus (устройство для крепления буров у перфораторов) был изобретён и внедрён немецкой компанией.

Как правильно использовать перфоратор

Для того чтобы инструмент служил вам максимально долго, используйте его только в соответствии с инструкцией. Если производитель рекомендует делать паузы во время работы – значит, механизмы расширяются при нагреве и могут сломаться.

Недопустимо использовать более мощные буры и зубила при помощи переходников. Более тяжелые работы следует выполнять соответствующим инструментом. Экономия при покупке облегченного перфоратора приведет к его скорой поломке и потере финансовых средств.

ВАЖНО! Обязательным условием при использовании перфоратора является смазывание хвостовика рабочей насадки при каждой замене ее в патроне. Пренебрегая этим правилом, можно вывести из строя патрон электроинструмента.
