Установка роторной косилки на мотоблок нева

Роторные сенокосилки и цена на них

Роторную косилку рекомендуем купить аграриям, которым необходимо косить сухостой диаметром менее 100 мм, густую растительность или жесткие остатки подсолнечника или кукурузы. Но справится роторная модель и с уходом лужайки или небольшим участком в саду. Агрегатируется к приводу мотоблока Нева спереди или прицепным методом. Прицепные мульчируют траву, поэтому не подходят для аграриев, которым необходима заготовка травы на сено.

Работа роторной косилки осуществляется от ременного вала мотоблока. Подходит к мотоблокам «Нева» на бензиновом и дизельном ходу, как на видео. Для крепления к последним в комплектацию входит специальный переходник. Среди различных роторных косилок для «Нева» выделяются калужская «Заря» и питерская КР-05. В зависимости от модификации на роторных косилках 1-2 рабочих дисков, у КР — 05 рабочий орган 1, «Заря» имеет 2 диска. На диске при помощи подвижного шарнирного соединения закреплены 4 ножа. Подвижный шплинт при движении диска позволяет ножам под воздействием центробежной силы развернуться и они срезают траву. У «Зари» диски вращаются навстречу друг к другу, ширина обработки лужайки больше. Расположена конструкция роторной модели на специальных салазках, они позволяют простым движением регулировать высоту среза травы. Скошенная растительность ровными валами распределяется по две стороны и ее легко собрать вилами.

Работать с роторной косилкой просто, но раз в сутки необходимо раскручивать угловые соединения и промазывать шестерни литолом или машинным маслом. Прослужит техника при должном уходе дольше.

Рассмотрим популярные сегментные модели для мотоблока «Нева» подробнее на видео и фото. На видео ниже можно увидеть, как работает техника на поле и вдоль дороги.

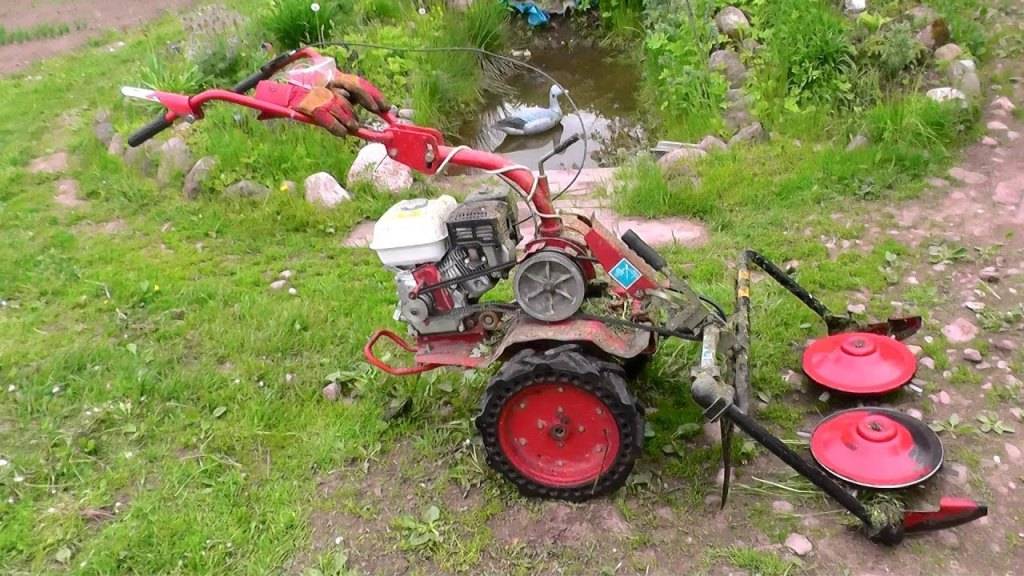

Роторная «Заря»

Официальный производитель роторной косилки «Заря» — «Кадви» — находится в Калуге. Но на рынке много самодельных и китайских моделей, выполненных по схемам производителя “Калужский двигатель”. Внешне они отличаются только по цвету — у калужской «Зари» он ярко-красный, как на видео. Но это не основное отличие. У китайских качество хуже, так как для изготовления используют низкокачественный материал.

Официальная «Заря» для мотоблока «Нева» показала себя в использовании хорошо. Китайские и самодельные косилки всего лишь подделки, хотя и среди них можно найти модели приемлемого качества.

Характеристика сенокосилки «Заря» для мотоблока «Нева» и цена на аналоги и лицензионную технику в таблице:

ТХ «Заря»	Показатели
Производительность	0,2 га/час
Максимальная скорость	2-4 км/час
Ширина захвата	800 мм
Скорость вращения рабочих органов	2000-2400 об./мин.
Максимальная высота скашиваемой травы	100 см
Вес техники	35 кг
Цена на официальную модель/китайские аналоги	12 500/11 700 руб.

Купить дешевле можно напрямую у производителя в Калуге. Розничная цена выше на 10-15% и купить выгоднее оптом. Запасные части от отечественной модели подходят ко всем китайским аналогам, поэтому, в некоторых случаях, можно не переплачивать. Цена на б/у технику начинается от 5 000 руб., но не советуем приобретать технику старше 10 лет.

Роторная косилка КП -05

Официально КП-05 выпускают в СПб на заводе “Красный Октябрь”. Модель является официальной к мотоблоку «Нева» МБ-1 и МБ-2. Точных аналогов на рынке найти невозможно, но встречаются похожие косилки с низким качеством. Многолетний опыт и передовые технологии позволили производителю разработать оптимальную, функциональную и небольшую роторную косилку КП-05. Подробнее модель в работе, читатель может рассмотреть на видео.

Вес у техники меньший, чему у модели «Заря», поэтому КП-05 удобна для дачников и аграриев с небольшими личными участками. Справляется с любыми остатками культурных растений, кустарником, жесткой и густой травой. Мощность у крохи достаточная, чтобы справиться с жесткой растительностью.

КП -05 используют на неровной поверхности, так как рабочий орган в виде большого диска, легко подстраивается под любые неровности. Не боится косилка небольших камней и веток. Вокруг диска располагается металлический кожух, который защищает оператора от мелких частиц камней и растительности.

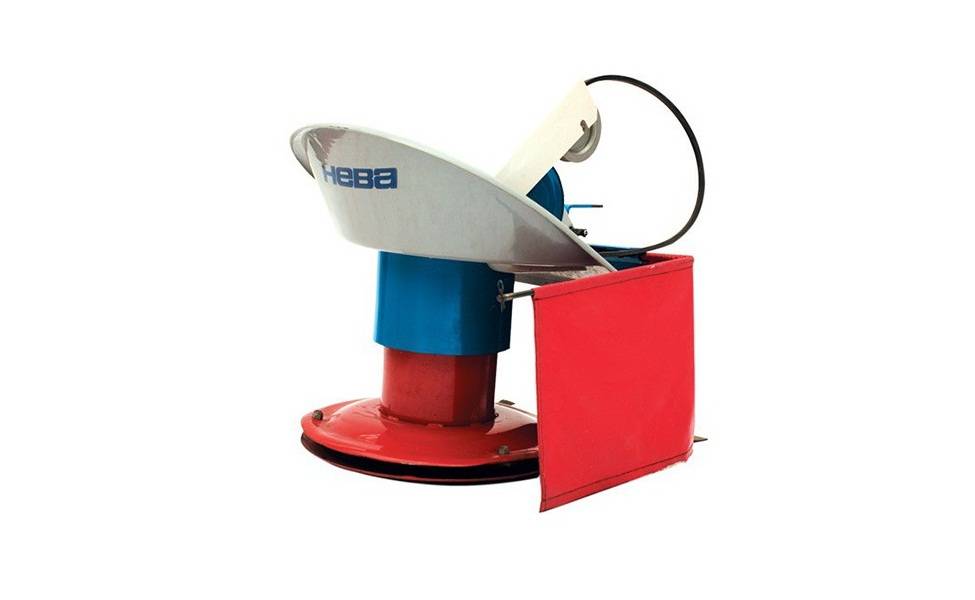

Роторная косилка КП-05

Характеристика КП-05 для мотоблока «Нева» МБ-1 и МБ-2 и цена в таблице:

ТХ КП-05	Показатели
Производительность	0,15 га/час
Максимальная скорость мотоблока при работе	2-4 км/час
Ширина захвата	560 мм
Скорость вращения рабочих органов	2300-2500 об./мин.
Максимальная высота скашиваемой травы	100 см
Вес техники	30 кг
Цена на официальную модель	14 500 руб.

Требования к косилкам для мотоблока

Чтобы выбрать подходящее устройство, необходимо ознакомиться с основными критериями, на которые следует обращать внимание при покупке

Ширина захвата

Данный критерий зависит от предпочтений пользователя

Выбирая подходящую ширину, необходимо обращать внимание на мощность мотоблока. Для небольших установок выбираются косилки с боковым способом монтирования

От ширины захвата зависит скорость работы

Высота среза

Высота среза должна быть максимально низкой. Такой критерий очень важен для ухода за газоном.

Многие модели имеют функцию регулирования высоты среза. Это делает процесс скашивания комфортным, так как позволяет самостоятельно выбрать необходимые показатели.

Скорость перемещения

От скорости передвижения агрегата зависит качество скашивания. Поэтому необходимо выбирать модели с несколькими скоростными режимами. Это позволяет пользователю самостоятельно подбирать подходящую скорость.

Масса оборудования

Чем тяжелее оборудование, тем сложнее будет перевозить и монтировать косилку

Особенно важно это для тех фермеров, которые регулярно перевозят оборудование на дальнее расстояние

Удобство в работе

Под данным критерием подразумевается удобный доступ ко всем рычагам управления.

Дачник должен иметь возможность в процессе работы переключить скорость.
Также необходимо иметь доступ к выключению и включению аппарата.

Выбирая подходящую модель, необходимо изучить не только технические характеристики, но и сделать пробный пуск. Установка должна работать без рывков и сильной вибрации.

На начальном этапе работа должна проводиться на малых оборотах, однако в дальнейшем мощность добавляется.

Пользователь должен иметь доступ ко всем рычагам управления

Изготовление косилки для мотоблока своими руками

Непоседливые самоделкины могут собрать все, что угодно: самогонный аппарат, терминатор, адронный коллайдер и даже косилку для мотоблока Нева или любому другому мотокультиватору. Понадобятся диски от старой сеялки (2 штуки), старая бензопила и материал для изготовления ножей. От пилы пригодятся цепь и блок редуктора, а вот со сталью для режущей части придется повозиться: на каждый диск идет 4 ножа, они должны быть достаточно острыми, хорошо держать заточку и не сломаться при столкновении с первым же камнем. То есть, какая попало сталь не подойдет, нужна легированная низкоуглеродистая.

Монтаж ножей производится не жестко, а с помощью специальных накладок: так их можно будет снимать, точить и вообще такая конструкция удобнее. Лезвия при вращении должны быть не закреплены, а свободно двигаться: за счет центробежной силы будет происходить их выход за пределы диска. Примеры такого решения можно найти в интернете

Очень важно добиться минимальных биений при работе ротора, чтобы не перегружать двигатель и не сломать устройство

Особенности и устройство

Этот вид навесного оборудования отличается от других вариантов не только по назначению, но и по способу скашивания травы. Более того – есть разные типы косилок, но все они выполняют схожие функции, имеют одинаковые узлы в конструкции. Что касается главных особенностей, они такие:

Косить можно траву или же сорняки с толстыми твердыми стеблями, мелкую поросль

Важно подобрать вариант, который справится с нагрузкой, не выйдет из строя через короткий срок.
Производительность у разных видов различается. Подбирать следует под площадь участка, если она небольшая, лучше всего применять самые простые системы

Для больших участков следует использовать более сложные и производительные системы.
Привод, от которого работает навесное оборудование, зависит от типа мотоблока, места крепления. Чаще всего его присоединяют через ременную передачу, гораздо реже – с помощью вала отбора мощности.
На раме закрепляются основные узлы, поэтому она должна быть прочной, выдерживать нагрузки. Важным элементом является соединение с мотоблоком, если нет специальноого соединительного узла, понадобится использовать дополнительную сцепку, ее можно купить в готовом виде.
Рабочий узел может иметь разную конфигурацию, все зависит от того, для чего надо косить траву или другие растения. Если для заготовки сена, то выбирать стоит сегментный либо дисковый варианты, они аккуратно срезают стебли. Когда нужно просто убрать сорняки, больше подойдет тележка-мульчер, после которой остается измельченная зеленая масса.
Производительность у разных моделей отличается. Поэтому подбирать стоит исходя их того, какие площади придется косить.

При изготовлении самодельной косилки для мотоблока лучше предварительно посмотреть готовые варианты, увидеть их в реальности. Тогда будет намного проще собирать конструкцию, плюс легче разобраться в устройстве некоторых узлов, чтобы реализовать их самостоятельно.

Эксплуатация и безопасность

В инструкции по применению роторных косилок приведены несколько простых правил, которые должны соблюдаться при работе с данным оборудованием:

Перед началом эксплуатации следует проверить соединения, они должны быть надёжно зафиксированы.
Категорически запрещено находится перед косилкой во время проведения работ.
Если возникли какие-либо сбои в работе необходимо сразу остановить косилку.
Устранение неисправностей следует проводить только при выключенном двигателе.
Необходимо проверять натяжение ремня через каждые два часа.
Не рекомендуется двигаться быстрее, чем 4 км/ч.
Следует предостерегаться попадания камней от ножей косилки.
В случае длительной эксплуатации необходимо каждые 12 часов разбирать соединения и смазывать подшипники любой литиевой или кальциевой смазкой.

Конструктивные особенности

Устройства, производимые разными компаниями, могут различаться по внешним и некоторым техническим данным. Принцип же функционирования таких агрегатов идентичен и диктует неотъемлемый перечень узловых блоков, включаемых в конструкцию.

Стандартная роторная коса изготовлена из:

рамы;
подрамника;
механизма уравновешивания;
режущего аппарата;
полевого делителя;
тягового предохранителя;
стойки;
защиты режущего аппарата.

Рама – элемент, предназначенный для прикрепления насадки к мотоблоку. Имеет две оси, обращенные в стороны. Одна из них служит для закрепления рамы на нижние тяги ведущего аппарата. На вторую крепится предохранитель от перегрузки тяги, держащийся за счет болтов и двух гаек. К раме присоединятся элемент с кронштейном, который позволяет установить подрамник.

Подрамник – сварная часть, связывающая раму и режущий элемент. Он состоит из прямоугольного корпуса. С одной стороны приварена трубка с внедренными в нее втулками. Посередине находятся «уши», предназначенные для крепления транспортной тяги и устройства, регулирующего высоту. Сбоку выступает кронштейн, на который крепится тяговый предохранитель. На подрамнике фиксируется сам привод и защита ременной передачи.

Механизм уравновешивания предназначен для того, чтобы режущий аппарат повторял рельеф местности. Таким образом, достигается наилучшее скашивание растительности. При помощи данного механизма косилка также переводится в режим транспортировки. Его регулировка осуществляется специальными болтами натяжения.

Режущий аппарат производит скашивание. Его корпусом служит цельносварной картер. Режущие элементы опираются о почву посредством специального поддона, установленного снизу. Режущий аппарат может иметь на своем корпусе насколько роторов. В мотоблочной модификации их обычно два. Роторы оснащены двумя ножами. Передача механического усилия от мотора к ножам происходит посредством ременной тяги, редукторных узлов, ряда валов и шестерней.

Полевой делитель помогает разделять скошенную и нескошенную траву. Он состоит их щитка, пружины и болтовых креплений. Пружинный механизм позволяет делителю отодвигаться назад в момент переполнения срезанной растительностью.

В процессе скашивания режущий механизм может натолкнуться на препятствие. Во избежание поломки в данной ситуации, роторная косилка оснащается тяговым предохранителем. При помощи этого узла коса может отклоняться от рабочего положения до момента, установленного пользователем.

Стойка помогает удерживать навесной агрегат в удобном положении в момент его присоединения к мотоблоку.

Ножи агрегата вращаются на высокой скорости. Для безопасности человека, использующего оборудование, они помещаются в защитный кожух. Он может быть сделан из легкого металла или брезентовой ткани.

Различные модификации роторных косилок могут различаться наличием тех или иных деталей. Некоторые из них можно докупить, а другие изготовить самостоятельно.

Роторная косилка КР-05 Нева

Встречаются различные варианты навесных косилок для мотоблоков Нева. Они различаются своей конструкцией. Одна из популярных версий конструкции – роторная. К этому типу относится роторная косилка КР-05 Нева. Ее можно классифицировать как универсальную косилку, поскольку она может применяться на любом ландшафте и на различных растениях. К примеру, модель отлично справляется с неровным грунтом и легко преодолевает препятствия благодаря компактной форме корпуса, в которую заключен всего один диск.

Помимо компактного корпуса роторная косилка КР-05 Нева обладает надежной защитой, которая позволяет безопасно для оператора использовать инструмент, а также систему легкого монтажа на мотоблок. Крепления имеют стандартизированную форму, отчего установка косилки происходит максимально быстро и без проблем. При установке не требуется использование дополнительных кронштейнов или редукторов. Общий вес устанавливаемой конструкции составляет 30 кг, однако для такой модели комбайна как Нева, такой вес не является критическим.

Роторная косилка КР-05 Нева также имеет высокую производительность, которая составляет от 2 до 4 км/ч в зависимости от сложности обрабатываемого участка.

Роторная косилка КР-05

Что нужно знать о роторной косилке для мотоблока

Косилки роторного типа походят для обработки участков небольшой площади с допустимым наличием естественного неровного ландшафта. Хорошая роторная косилка для мотоблока способна обслужить участок в несколько соток за считанные минуты.

Устройство

Конструкция представляет собой диск, на котором установлено несколько ножей. Ось диска располагается вертикально, а высота расположения – определяет высоту среза травы. Привод осуществляется от мотоблочного двигателя внутреннего сгорания – посредством ременной передачи вращение от вала отбора мощности передается на режущий инструмент. Под действием центробежной силы, возникающей при вращении диска, ножи расходятся и занимают рабочее положение. Срез травы происходит в момент контакта ножей и стеблей растительности.

Назначение

Роторная навесная косилка представляет собой разновидность навесного оборудования для модернизации мотоблока. Её основное назначение – покос травы на небольших сельскохозяйственных угодьях, приусадебных территориях, склонах (допустимый угол наклона читайте в инструкции по эксплуатации) и обочинах дорог. Полученная в результате скашивания биомасса может использоваться на корм скоту и домашней птице. Также косилка может применяться для уборки зерновых культур. Возможно использование в качестве газонокосилки.

Виды роторных косилок для мотоблока

Сегодня в магазинах доступны для покупки такие виды роторных косилок для мотоблоков, как:

однодисковые. В их конструкции используется один режущий диск. Именно его диаметром определяется ширина захвата; двухдисковые агрегаты. В этом случае в конструкции присутствует два режущих диска, которые располагаются параллельно и ширина захвата уже определяется двумя диаметрами

При этом важно отметить, что сложность конструкции не слишком увеличивается по отношению к однодисковой сборке. При покосе травы двухдисковой косилкой, скошенная масса собирается в валок в междисковом пространстве, что впоследствии упрощает процедуру её уборки

Преимущества роторных косилок

Как уже упоминалось выше, роторные устройства отличаются простотой конструкции, что уже само по себе является серьезным преимуществом. Также по результатам практического использования можно отметить и другие сильные стороны этих устройств:

относительно небольшая масса и компактность. Размеры роторной косилки для мотоблока таковы, что без труда позволяют произвести её монтаж/демонтаж силами одного человека. К тому же для её транспортировки нет необходимости использовать прицеп или грузовую технику, она свободно перевозиться в автомобильном багажнике;
простота обслуживания, которая вытекает из простоты конструкции. Все процедуры ТО преимущественно сводятся к затяжке резьбовых соединений и смазке трущихся узлов;
безопасность эксплуатации определяется наличием защитных кожухов и заграждений;
простота управления. Небольшая масса и продуманная геометрия позволяют оператору без труда маневрировать между препятствиями во время покоса и даже совершать «крутые виражи»;
относительно низкая стоимость изделия.

Недостатки роторных косилок

Говоря о достоинствах роторных косилок для покоса травы нельзя не упомянуть об их недостатках, хотя их не так уж и много:

максимально допустимая высота скашиваемой травы не должна превышать размер в 1 м.;
могут служить причиной травмы при попадании в зону резания небольших камней и других предметов;
резьбовые соединения крепления ножей требуют проверки и при необходимости затяжки с интервалом в 2 ч.

Меры безопасности при работе с роторной косилкой

Работа роторной косилки на мотоблоке требует от оператора и окружающих соблюдения определенных мер безопасности:

Перед запуском необходимо убедиться в надежности затяжки всех резьбовых соединений и геометрии монтажа оборудования на мотоблоке; В случае необходимости эксплуатационного обслуживания в ходе работы следует заглушить двигатель; В ходе эксплуатации следует с интервалом в 2 часа проверять надежность затяжки резьбовых креплений ножей и натяжения ремней привода; Не допускается присутствие посторонних людей в непосредственной близости к зоне покоса; При наличии на участке камней и других твердых предметов производить скашивание с особой осторожностью; Все работы производить на скорости, не превышающей рекомендованную производителем

Виды косилок

Все существующие в природе сенокосилки, независимо от того, работают они как самостоятельное оборудование или подключаются к основному силовому агрегату – мотоблоку, подразделяются на 2 вида:

Каждый из них обладает определенными преимуществами и недостатками, характерными особенностями конструкции: их можно подключать к мотоблоку Нева, эффективно использовать для срезания травы на значительной площади. Вручную, не обладая такой техникой, бороться с порослями пришлось бы значительно дольше. Косилка сегментная от роторной отличается по принципу действия: ее лезвия работают горизонтально, как ножницы, получая энергию через ремень привода от мотоблока Нева. В роторной установке рабочим органом служит специальный режущий узел (ротор), это более совершенный вариант.

Сегментная – самое простое оборудование для установки на мотоблоки Нева и аналогичные

Сегментная косилка неприхотлива в использовании, быстро, широко и ровно срезает траву. С ней легко обращаться на больших площадях. Основной недостаток данного решения – устройство плохо переносит неровные, с многочисленными буграми и впадинами покосы (а в жизни случаются и такие), она больше подходит для спланированных лужаек или почти идеально горизонтальных площадок. В таких условиях она покажет все свои преимущества, поможет в краткий промежуток времени избавиться от лишних зарослей или подровнять газон

Сегментная – самое простое оборудование для установки на мотоблоки Нева и аналогичные. Сегментная косилка неприхотлива в использовании, быстро, широко и ровно срезает траву. С ней легко обращаться на больших площадях. Основной недостаток данного решения – устройство плохо переносит неровные, с многочисленными буграми и впадинами покосы (а в жизни случаются и такие), она больше подходит для спланированных лужаек или почти идеально горизонтальных площадок. В таких условиях она покажет все свои преимущества, поможет в краткий промежуток времени избавиться от лишних зарослей или подровнять газон.

Роторная у профессионалов считается более совершенным решением: ее режущие ножи закрыты защитными кожухами, а значит, безопасны для человека. К достоинствам косилки следует отнести простоту ее использования – установить косилку к мотоблоку Нева почти также просто, как и культиватор, особых трудностей с этим обычно не возникает. Отлично работает на подъемах и спусках, не боится пересеченной местности. После скашивания травы, если установлено именно такое оборудование, сразу же образуются четкие ряды: не нужно дополнительно формировать валки и скирды.

Что нужно знать о роторной косилке для мотоблока

Косилки роторного типа походят для обработки участков небольшой площади с допустимым наличием естественного неровного ландшафта. Хорошая роторная косилка для мотоблока способна обслужить участок в несколько соток за считанные минуты.
