Как сделать торцовку из ручной циркулярки своими руками?

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

• повышенная виброустойчивость;
• недопустимо прогибание при нагрузке свыше 50-60 кг;
• наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

• клиноременная передача;
• механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Особенности применения торцовочных пил

Торцовка, даже собранная своими руками, способна распиливать такие виды материалов, как:

• пластик;
• дерево;
• алюминий;
• сплавы на основе цветных металлов.

Такого рода инструменты хороши тем, что они компактны и не весят слишком много. Максимальный вес торцовочного станка составляет 30 кг

, зависит этот показатель от модели и ее функциональных особенностей.

Торцовки достаточно широко применятся в области деревообработки, где с их помощью можно выполнять большое количество задач.

Пилы данного типа позволяют совершать соединения в «ус», и подобные станки очень популярны в багетных мастерских и при производстве мебели.

Некоторые отрезные модели инструментов оснащаются заменяемыми дисками, которые предназначены для резки того или иного материала. В основном все виды торцевых пил выполнены так, что их можно ставить под определенным углом и размером при повороте рабочего стола. А некоторые модели позволяют делать поворот лишь в одну сторону, это наиболее дешевые варианты

. Естественно, что стоимость модификаций торцовки, которая может поворачиваться в разные стороны, будет значительно выше.

Если инструмент можно поворачивать на 360 градусов, с его помощью можно обрабатывать даже очень сложные заготовки. Его пильная головка имеет наклон по отношению к столу, а регулировать его поворот можно без труда. Но помните, что для того, чтобы определить угол поворота, нужно определиться с материалами и заготовками для работы.

Наиболее оптимальный поворот инструмента на угол составляет порядка 50 градусов.

Разновидности торцовочных пил

Существует несколько типов торцовочных пил (в народе их также называют «торцовки»). Ознакомимся с этими разновидностями.

Маятниковая

Базисной частью такой пилы является станина. На станину крепится стол, который должен обладать поворотным механизмом, оснащенным линейкой. Именно такой механизм позволяет осуществлять процесс распила под определенным углом, регулируя его под конкретные индивидуальные нужды каждого пользователя. Причем данный угол можно менять с помощью перемещения рабочего стола непосредственно по отношению к станине.

Комбинированная

При использовании пилы комбинированного типа угол распила можно изменять в 2-х направлениях. Устройство в своем составе, как и предыдущий вариант, содержит добавочный шарнир. Для того чтобы изменить угол реза, его необходимо регулировать и отводить в сторону, которая противоположна месту, куда вмонтирован привод.

С протяжкой

Данное устройство считается наиболее универсальным, так как пилу можно смещать не только вокруг оси, но и вдоль пропила по прямой линии.

Необходимые материалы и инструменты

Для начала нужно определиться с проектом

Выше уделялось внимание тому, из чего может быть сконструирован торцовочный станок:

1. самым технологичным и доступным материалом является листовые деревосодержащие материалы. Их легко вырезать под требуемые размеры с помощью той же имеющейся паркетки (составной части будущего станка);
2. каркасная конструкция станины с элементами ДСП или фанеры в реализации сложнее и дороже, а потому не всегда оправдана;
3. потребуются саморезы.

Кроме конструкционных материалов для конструирования торцовочного приспособления понадобятся следующие элементы:

• струбцины (2 шт.);
• дисковая пила («паркетка»).

Если выбирается технология производства станины, не содержащей стальных деталей и элементов, то в этом случае из инструментов потребуются:

• набор отверток;
• ножовка (для вспомогательных целей, когда пользоваться имеющейся «паркеткой» будет неудобно).

Удивительно, как мало надо для того, чтобы соорудить торцовочный станок своими руками.

Преимущества

Когда инструмент (а тем паче станок) делается без помощи других, то его конструкция, обычно, очень учитывает те потребности и стоящие задачки, которые подразумевается решить с его помощью:

• чтоб у погонажных деталей при резке не было бы заусенцев и заломов, необходимо, чтоб циркулярная пила имела регулируемую скорость движения относительно разрезаемой плоскости (чтоб заусенцы убирались режущими кромками пильных зубьев);
• представим, необходимо создавать не обыденную поперечную торцовку погонажных изделий, а под определенным углом. При всем этом нужно, чтоб заготовка была зафиксирована во-избежании свободного хода во время реза;

Очень тяжело отыскать в продаже торцовочный станок, обладающей функцией не только лишь поворота десктопа, но к тому же опцией прижима заготовки. А если и получится отыскать таковой инструмент, то стоить он будет не недорого.

ну, и конечно, стоимость. Торцовочный станок можно собрать практически из подручных материалов, более того, из таких частей, которые нельзя использовать где-либо еще. Экономичность – чем же не решающее преимущество?

Все эти особенности присущи конкретно самодельным конструкциям торцовочных станков, что делает их создание своими силами оправданным и прибыльным.

Выставление ограничителей

Когда полка для циркулярной пилы сформирована, то следует спозиционировать на ней эту самую пилу и разметить так, чтоб зубья диска попадали в вырез под их, да и при всем этом ничего не задевали. Необходимо подчеркнуть габариты корпуса на полках – конкретно по этим отметкам в предстоящем необходимо будет выставлять ограничители для движения циркулярной пилы.

Эти ограничители следует сделать из обрезков ДСП либо толстой фанеры. Шириной они должны быть более 5 см. Их основная особенность – очень ровненькая кромка, вдоль которой будет происходить перемещение циркулярной пилы. Ограничители следует выставлять так, чтоб циркулярная пила прогуливалась вдоль их плотно и ровно, без какого-нибудь свободного хода.

Для этого рекомендуется выставить их вначале на клей, и пока он не схватился, протестировать хождение торцующего устройства. Если все выставлено правильно, то ограничители (либо направляющие) следует зафиксировать шурупами, прикрутив их к полкам. Потому что направляющие имеют ширину 5 см, то ширину полок рекомендуется брать более 10 см.

READ Как точить ленточную пилу на станке

Как сделать торцовку из циркулярки?

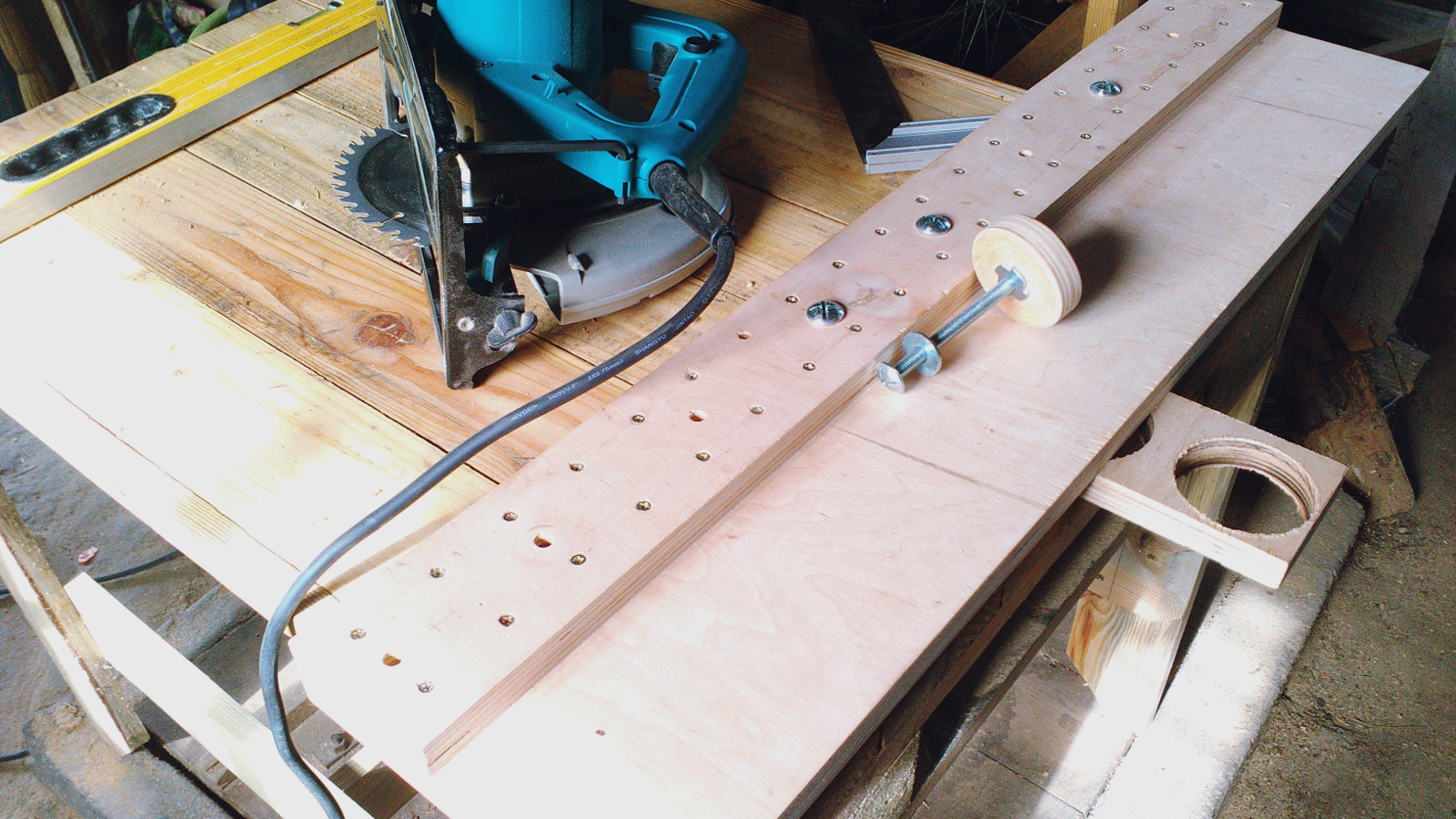

Если у вас нет возможности или желания приобретать уже готовую торцовочную пилу, то такое приспособление можно изготовить самостоятельно. Однако сделать совсем с нуля его не получится. Исходной конструкцией должна стать циркулярная пила ручного типа и чертежи.

Итак, для того чтобы своими руками в домашних условиях изготовить торцовку, вам необходимо сделать короб, который будет выполнять функцию основания. В качестве сырья для изготовления короба можно использовать ДСП (древесно-стружечную плиту).

В процессе сбивки и сборки короба специалисты рекомендуют использовать конфирматы, состоящие из 1-го элемента – они по своей сути являются обыкновенными стяжками для соединения деревянных деталей. Финальный короб для основы под торцовку должен иметь форму буквы «П».

При изготовлении короба важно предусмотреть, чтобы он не смещался. Зачастую его крепят к рабочему столу с помощью специальных струбцин (инструмент, использующийся для фиксации)

Далее сверху на полку нужно прикрутить изготовленное основание под пилу.

По обеим бокам посредством саморезов надо закрепить небольшие отрезки древесно-стружечных плит. Благодаря такой манипуляции вы отрегулируете положение подошвы инструмента. Следующий шаг преобразование циркулярки – ее фиксация. Причем делать это стоит с использованием все тех же струбцин, а также можно применять барашковые зажимы.

Далее следует переходить к установке так называемого столика. Его стоит фиксировать неподалеку от основания стола. Однако учтите, что в процессе осуществления данной деятельности вы уменьшаете разрез по глубине на 1,5 сантиметра, поэтому старайтесь как можно ближе класть профиль по отношению к пильному элементу.

После проведения выше описанных манипуляций можно приступать к проведению тестового реза – вы должны получить линию реза на основе упора. Если так и получилось, то вы все сделали верно.

Как видите, из циркулярной ручной пилы вполне возможно изготовить торцовочный инструмент. Главное при этом – строго следовать инструкциям и рекомендациям, а также приложить немного сил и проявить терпение.

Самодельная пила из углошлифовальной машины

Торцевая пила из болгарки является одной из распространенных моделей. Преимущество данной конструкции в том, что УШМ можно снять и, сменив диск, использовать по прямому назначению – для резки по металлу. Самая простая схема позволяет распиливать доски под углом в 90 градусов.

Порядок изготовления следующий:

• Сначала делают опорную станину из металлического листа, обрамленного уголком. К ней приваривают (прикручивают болтами) вертикальную стойку из металлического профиля.
• К отрезку трубы фиксируют кронштейны для крепления болгарки, которую обхватывают кожухом, изготовленным из любого подручного материала. Главное условие – надежная фиксация шлифмашинки .
• Труба крепится к стойке обычным болтовым соединением. Для удержания в вертикальном положении устанавливают ограничители или самозажимающееся приспособление.
• Закрепив болгарку, в станине делают прорез на весь диаметр диска, чтобы пропил заготовки получался полным.
• Боковой упор для изменения положения обрабатываемых деталей делают поворотным. Облегчить выбор нужного угла позволит нанесение разметки в градусах.

Собрать самостоятельно торцовочную пилу из циркулярки, болгарки по силам каждому домашнему умельцу. При этом в процессе реализации предложенных идей открываются большие перспективы для творческого потенциала по улучшению имеющейся конструкции.

В основном торцовочная пила — это самая обыкновенная дисковая пила, смонтированная над столом. За счет некоторых особенностей инструмента появляется возможность с большим эффектом проводить пиление разных материалов под конкретным углом.

Такая самодельная торцовочная пила может распилить:

• древесину;
• пластик;
• алюминий;
• различные цветные сплавы.

Важнейшими характерными особенностями торцовочной пилы являются:

• компактность;
• небольшой вес.

Масса станка может колебаться и достигать максимально 30 кг. Все зависит от конкретной модели, ее функциональных способностей. Широкое применение торцовочные пилы нашли в деревообрабатывающей промышленности. С их помощью можно решать самые разные задачи.

Применение торцовочной пилы позволяет делать соединение в «ус».

Такие станки получили название «торцовочно-усовочные». Данным инструментом широко пользуются мастера багетных мастерских, он применяется и в производстве мебели.

Торцовочные пилы позволяют распиливать детали, изготовленные из самых разных материалов. В отрезных моделях используются заменяемые диски, которые позволяют резать соответствующий вид материала. Практически все типы торцовочных пил сделаны таким образом, чтобы была возможность устанавливать инструмент под определенным углом и конкретным размером за счет поворота стола.

На некоторых моделях пил имеется возможность делать поворот инструмента только в определенную сторону. Обычно стоимость такой пилы достаточна низка. Когда пила может поворачиваться в разные стороны, станок получает множество добавочных преимуществ. Однако стоимость такого приспособления очень высока.

Поворот пилы на 360° позволяет обрабатывать заготовки любой сложной формы. Пильная головка наклонена относительно рабочего стола. Регулировать поворот пилы достаточно просто.

Каждый мастер, который задумал выполнять самодельную торцовку, должен учитывать этот важнейший момент. Для определения необходимого угла поворота он должен определить, какие материалы и заготовки будут обрабатываться торцовочной пилой.

Нормализованным считается поворот пилы на угол в диапазоне 45-55°.

Крепление опорных ножек

Ножки стола изготавливаются из брусков подходящего сечения (чаще всего для этих целей используются те же заготовки 50х50 мм). Высота опор выбирается под конкретного человека, т. е. индивидуально.

При этом должен учитываться тот факт, что работать на циркулярном станке удобнее, когда столешница находится на уровне бёдер. Форма ножек перед окончательным их монтажом дорабатывается с учётом того, чтобы они сужались в сторону опорной части (площадь сопряжения с каркасным основанием должна превышать площадь опоры на пол).

Для повышения жёсткости и устойчивости конструкции в ней могут применяться стальные уголки, которые поджимаются таким образом, чтобы обеспечивать дополнительную «распорку» основания. Для их закрепления используются специальные болты с шайбами, устанавливаемые шляпками наружу.

Как сделать торцовочную пилу из циркулярной своими руками?

Торцовочная пила – устройство, которое необходимо взять «на вооружение» каждому строителю. Однако не секрет, что качественный профессиональный инструмент, представленный на строительном рынке, стоит довольно дорого. Именно поэтому тем, кто хочет сэкономить материальные средства, а также проявить свои умения, следует попробовать сделать торцовочную пилу своими руками. Исходным материалом для этого станет циркулярная пила.

Разновидности торцовочных пил

Существует несколько типов торцовочных пил (в народе их также называют «торцовки»). Ознакомимся с этими разновидностями.

Маятниковая

Базисной частью такой пилы является станина. На станину крепится стол, который должен обладать поворотным механизмом, оснащенным линейкой. Именно такой механизм позволяет осуществлять процесс распила под определенным углом, регулируя его под конкретные индивидуальные нужды каждого пользователя. Причем данный угол можно менять с помощью перемещения рабочего стола непосредственно по отношению к станине.

Комбинированная

При использовании пилы комбинированного типа угол распила можно изменять в 2-х направлениях. Устройство в своем составе, как и предыдущий вариант, содержит добавочный шарнир. Для того чтобы изменить угол реза, его необходимо регулировать и отводить в сторону, которая противоположна месту, куда вмонтирован привод.

С протяжкой

Данное устройство считается наиболее универсальным, так как пилу можно смещать не только вокруг оси, но и вдоль пропила по прямой линии.

Как сделать торцовку из циркулярки?

Итак, для того чтобы своими руками в домашних условиях изготовить торцовку, вам необходимо сделать короб, который будет выполнять функцию основания. В качестве сырья для изготовления короба можно использовать ДСП (древесно-стружечную плиту).

В процессе сбивки и сборки короба специалисты рекомендуют использовать конфирматы, состоящие из 1-го элемента – они по своей сути являются обыкновенными стяжками для соединения деревянных деталей. Финальный короб для основы под торцовку должен иметь форму буквы «П».

По обеим бокам посредством саморезов надо закрепить небольшие отрезки древесно-стружечных плит. Благодаря такой манипуляции вы отрегулируете положение подошвы инструмента. Следующий шаг преобразование циркулярки – ее фиксация. Причем делать это стоит с использованием все тех же струбцин, а также можно применять барашковые зажимы.

Далее следует переходить к установке так называемого столика. Его стоит фиксировать неподалеку от основания стола. Однако учтите, что в процессе осуществления данной деятельности вы уменьшаете разрез по глубине на 1,5 сантиметра, поэтому старайтесь как можно ближе класть профиль по отношению к пильному элементу.

После проведения выше описанных манипуляций можно приступать к проведению тестового реза – вы должны получить линию реза на основе упора. Если так и получилось, то вы все сделали верно.

Как видите, из циркулярной ручной пилы вполне возможно изготовить торцовочный инструмент. Главное при этом – строго следовать инструкциям и рекомендациям, а также приложить немного сил и проявить терпение.

Преимущества и недостатки самодельного прибора

Плюсы.

Первым и наиболее важным преимуществом самодельной торцовочной пилы является значительная экономия финансовых средств. Так, покупка готового инструмента обойдется вам довольно дорого (средняя стоимость устройства – 10 000 рублей), а изготовление инструмента своими руками с материальной точки зрения доступно почти каждому.

Минусы.

Зачастую в качестве исходных материалов для изготовления торцовочной пилы своими руками используют имеющиеся в хозяйстве подручные средства. Стоит отметить, что далеко не всегда такие материалы обладают высоким качеством. Именно поэтому срок и качество службы самодельного устройства могут быть весьма непродолжительными и низкими.

Больше о том, как сделать торцовочную пилу из циркулярной, смотрите в видео ниже.

Это интересно: Пенофол фольгированный — технические характеристики, что это такое, применение в теплоизоляции

Пила из различного металлолома

Это достаточно увесистый инструмент на столе из металла. Дабы работать с ним, необходимо приложить определенные старания. Но в итоге торцевание происходит постепенно, без толчков, легко.

Теххарактеристики:

1. Мощность электрического двигателя — 2,3 кВт.
2. Скорость вращения — 2800 об./мин.
3. Высота пропила 0,08 м.

Что нужно для сборки:

• электрический мотор 0,9 кВт;
• лист;
• уголок;
• швеллер;
• шарниры;
• сильная пружина;
• напильник;
• сварочный аппарат;
• шлифовальная машина.

Станина исполнена из направляющих, уголка, стоек от кровати. Плоскость для работы — лист металла: в нем сверлим отверстие, торцы зачищаем напильником. Маятниковую стойку варим из швеллера, поставленного на металлический лист, ее высота приблизительно 0,8 м. Подставка для электрического двигателя выполняется в виде плиты, поставленной на шарниры.

При установке мотора используют пружину как стабилизирующее устройство. Можно не задействовать маятник и ремни. Последние контролируются обыкновенным болтом, маятник же изготавливается из металла. В качестве режущего инструмента ставят диск 0,42 м. Торцовка — довольно опасный агрегат, делая ее собственноручно, нужно заботиться о защищающих устройствах, так как ошибок при работе самодельного станка намного больше.
