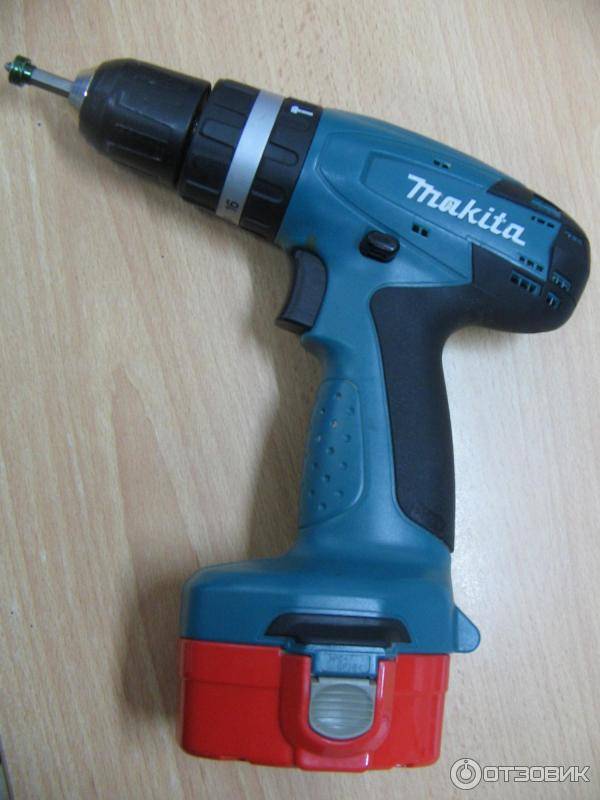

Шуруповерт Makita переработать на литиевые

Шуруповерт с Ni-Cd или Li-Ion аккумулятором. Что выбрать?

В этой статье мы попытаемся осветить только один вопрос – в чем отличие Ni-Cd (Никель-Кадмиевых) и Li-Ion (Литий-Ионных) аккумуляторов.

В линейке аккумуляторных шуруповертов Bosch есть две модели заслужившие своими характеристиками отличную репутацию у потребителей, как надежные, удобные и долговечные инструменты. 1. Аккумуляторная дрель-шуруповерт Bosch GSR 12-2 с Ni-Cd аккумулятором; 2. Аккумуляторная дрель-шуруповерт Bosch GSR 10,8-2 с Li-Ion аккумулятором.

Однако новичок в использовании аккумуляторной техники порой задается одним из самых существенных вопросов в выборе шуруповерта – с какой брать батареей? Рассмотрим основные преимущества и недостатки Ni-Cd (Никель-Кадмиевых) и Li-Ion (Литий-Ионных) аккумуляторов.

К основным преимуществам Ni-Cd аккумуляторов относятся:

· низкая стоимость;

· работа в широком температурном диапазоне и устойчивость к ее перепадам (например, Ni-Cd аккумуляторы могут заряжаться при отрицательной температуре, что делает их незаменимыми при работе в условиях крайнего севера, что в наших широтах не особенно актуально); · они могут отдавать в нагрузку значительно больший ток, чем другие виды аккумуляторов; · устойчивость к большим токам заряда и разряда; · легко восстанавливаются после длительного хранения.

Недостатки Ni-Cd:

· наличие эффекта памяти — если регулярно ставить не до конца разряженный аккумулятор на зарядку, его емкость будет снижаться за счет роста кристаллов на поверхности пластин и других физико-химических процессов; · кадмий — очень токсичное вещество, поэтому производство Ni-Cd аккумуляторов плохо сказывается на экологии.

Также возникают проблемы с переработкой и утилизацией самих аккумуляторов; · низкая удельная емкость — количество энергии, которой должен обладать полностью заряженный аккумулятор. Принято выражать ампер-часах (Ач); · большой вес и габариты по сравнению с другими типами аккумуляторов при одинаковой емкости; · высокий саморазряд (после заряда за первые 24 часа работы теряют до 10%, а за месяц — до 20% запасенной энергии).

К основным преимуществам Li-Ion аккумуляторов относятся:

· минимум в 2 раза большая удельная емкость;

· очень низкий саморазряд; · отсутствие эффекта памяти; · возможность дозарядки в любой момент; · большое количество циклов «заряда-разряда» (при правильной эксплуатации они выдерживают более 2000 циклов); · экологическая чистота производства и безопасность в эксплуатации.

Недостатки Li-Ion:

· подвержены старению; · низкая устойчивость при работе в условиях низких температур; · требуют использования только оригинального зарядного устройства; · высокая стоимость.

Резоны «за»

Начнём с преимуществ:

Энергетическая плотность литий─ионных частей существенно выше, чем у никель─кадмиевых, которые по дефлоту употребляются в шуруповёртах. Другими словами, аккумулятор на литиевых банках имеет наименьший вес, чем на кадмиевых при той же ёмкости и выходном напряжении;
Зарядка литиевых аккумуляторных частей происходит существенно резвее, чем для которого предназначена конструкция Ni─Cd. Для их неопасной зарядки будет нужно около часа;
У литий─ионных аккумов отсутствует «эффект памяти». Это означает, что их необязательно на сто процентов разряжать до того, как ставить на зарядку.

Сейчас о недочетах и сложностях литиевых аккумов.

Переделка шуруповерта на литиевые аккумуляторы 18650

В этой статье вы узнаете как недорого переделать аккумулятор шуруповерта с Ni Cd на Li Ion аккумуляторы 18650, тем самым модернизировав аккумулятор шуруповерта, сделав его более мощнее и увеличив время автономной работы. Все этапы переделки подробно описаны, поэтому проблем возникнуть не должно, все необходимые компоненты указанны и доступны.

Необходимые компоненты для переделки

Для перебелки были использованы высокотоковые аккумуляторы 18650 ёмкостью 2500 мА/ч. Данные аккумуляторы имеют уже приваренные выводы для пайки, что очень удобно и ко всему прочему можно существенно сэкономить на батарейных отсеках. Заказать их можно в интернете, поставляются партией по 4 или 6 штук. Купить их можно по ссылкам ниже:

Так же для переделки понадобятся две платы BMS 12.6V 40A, покупал тут:

Зарядное устройство тоже нужно будет переделать и для этого понадобится модуль стабилизации напряжения и тока.

На момент переделки, все компоненты (на две батареи) обошлись всего 1100 рублей, это на много дешевле чем купить новый аккумулятор для шуруповерта, в котором будут стоять всё те же Ni Cd аккумуляторы. Посмотрев цены в интернете, я обнаружил что одна батарея стоит от 1200 рублей, а для переделки ДВУХ батарей, я потратил всего 1100! Все ссылки на компоненты так же можно найти в конце статьи!

Переделка аккумулятора

Первым делом нужно аккуратно разобрать корпус аккумулятора и выбросить старые Ni Cd аккумуляторы.

Затем необходимо отсоединить клемму питания аккумулятора.

К неё нужно припаять два провода, желательно с крупным сечением, в данной переделки были использованы провода сечением 4 мм² и длиной примерно 100 мм. На фото выше можно заметить красный провод, оставлен он был для того, что бы не перепутать полярность, к этому проводу желательно тоже припаять красный провод, что бы избежать неприятностей и вы точно будете знать что это +.

К блестящему контакту нужно припаять минусовой провод:

Затем нужно вставить клемму с припаянными проводами обратно в корпус на своё место, обязательно соблюдая полярность!

Для фиксации клеммы, можно залить вовнутрь стакана термоклей, более лучшего варианта фиксации я не нашел, тем более что держит он очень хорошо!

Теперь можно приступить к пайки аккумуляторов. Снимаем с аккумуляторов термоусадочную трубку и сгибаем их таким образом что бы можно было их спаять последовательно.

Далее спаиваем контакты:

Далее наносим термоклей на ту сторону получившейся батареи, где контакты торчат на верх и приклеиваем плату BMS как показано на фото ниже

Обратите внимание, что плюс и минус платы и батареи, находятся друг на против друга

Затем загибаем контакты батареи на контакты платы и припаиваем их, начиная с минуса!

К контакту платы B1 припаиваем короткий провод, другой конец которого припаиваем к месту соединения аккумуляторов!

К контакту B2 так же припаиваем короткий провод, другой конец которого, припаиваем к месту соединения аккумуляторов на противоположной стороне!

Ну и в конце, припаиваем последний, плюсовой контакт.

Теперь осталось соединить клеммы корпуса с получившейся аккумуляторной батареей, для этого припаиваем красный провод к контакту «P+», а синий, минусовой провод, к контакту «P-«.

На этом переделка аккумулятора закончена! Осталось закрепить изготовленную батарею и поставить на место вторую часть корпуса. На переделку двух аккумуляторов было потрачено не больше часа времени и как говорилось выше, 1100 рублей денег. После тестов, шуруповёрт стал работать ни хуже чем с заводской батареей и я бы сказал, на много лучше, в плане мощности и заряд держится дольше. Всем советую переделать свои старые батареи! ))

Полезные советы

Несмотря на то, что использование литий-ионных аккумуляторов дает множество преимуществ – отсутствие «памяти» батареи, крайне низкий саморазряд, возможность работать шуруповертом в условиях отрицательных температур, длительный (до 8 лет) срок пригодности – они более чувствительны к соблюдению технологии зарядки. Если не контролировать номинал напряжения, то Li-ion АКБ быстро разрушаются. Следовательно, придется приобретать специальное, более дорогое зарядное устройство. То, которым изначально укомплектован шуруповерт, для литий-ионных аккумуляторов не подходит.

В интернете встречаются рекомендации по вторичному использованию Li-ion батарей, которые ранее были установлены в других технических устройствах. Например, для обеспечения автономной работы ноутбука или телефона (сотового). Вариантов много. Автор предлагает задаться простым вопросом – рациональна ли такая экономия, если изделия категории б/у не обеспечат нормального функционирования шуруповерта, учитывая специфику применения данного эл/инструмента? Возможно, какое-то время он и будет выполнять свою задачу, но насколько эффективно и как долго – вполне закономерный вопрос. Поэтому подобные советы различных «самоделкиных» вряд ли заслуживают внимания.

Для контроля над состоянием элементов аккумулятора можно приобрести индикатор напряжения. В радиомагазине подскажут, какую плату целесообразнее использовать. Стоит недорого – в пределах 180 рублей.

Прежде чем заниматься переделкой аккумулятора, следует посмотреть паспорт шуруповерта. Какое номинальное напряжение в нем указано. В зависимости от этого выбирается требуемое количество элементов.

Автор обращает внимание, что без достаточных познаний в радиотехнике заниматься самостоятельным изготовлением электронных плат нецелесообразно. Малейшая ошибка, к примеру, в подборе деталей для балансировочной схемы приведет к тому, что элементы начнут один за другим «вылетать», и их заменой на новые мини-АКБ придется заниматься регулярно. Если нет уверенности в том, что работу получится выполнить качественно, не стоит тратить время на переделку и приобрести литий-ионную батарею к шуруповерту в магазине

Несмотря на ее цену, в конечном итоге это выйдет дешевле, чем постоянная реанимация самодельного аккумулятора. Или поступить проще – купить соответствующую модель зарядного устройства. Тогда и платы монтировать не придется

Если нет уверенности в том, что работу получится выполнить качественно, не стоит тратить время на переделку и приобрести литий-ионную батарею к шуруповерту в магазине. Несмотря на ее цену, в конечном итоге это выйдет дешевле, чем постоянная реанимация самодельного аккумулятора. Или поступить проще – купить соответствующую модель зарядного устройства. Тогда и платы монтировать не придется.

Замена аккумуляторов

Ну а дальше идёт сам процесс сборки. Сначала разбираете корпус аккумулятора. Если это модель на 14,4 вольта, то внутри будут 12 никель─кадмиевых аккумуляторов номиналом 1,2 вольта.

Сборка никель─кадмиевых аккумуляторов

После этого нужно спаять купленные элементы в сборку с последовательным соединением. Далее к ней припаивается контроллер в соответствии с его схемой. При этом подключаются балансировочные точки. На плате есть для них специальный разъём, а часто и провода с коннектором поставляются в комплекте.

Корпус аккумулятора шуруповёрта

После сборки батареи припаиваются выводы на плюс и минус, и вся конструкция помещается в корпус. В принципе, процесс на этом закончен. Проблемы могут возникнуть лишь с зарядным устройством. Но в большинстве случаев штатные зарядки для шуруповёртов заряжают литиевые элементы без проблем. При этом заряд банок идёт через контроллер, поэтому ничего страшного с самими элементами не произойдёт.

Особенности переделки

В большинстве моделей, по крайней мере «Интерскол», «Макита», «Хитачи» представлены универсальные механизмы. Это означает, что зарядник предназначен для питания батарей Ni-Mh и Li-Ion типа.

Особенности связаны с мощностью аккумуляторов. Новые и заменяемые изделия должны соответствовать друг другу. В противном случае возникнет сбой или разрыв цепи, о чем сигнализирует индикатор. При перегрузках или разрыве одновременно мигают красная и зеленая лампочка.

В ситуации, когда зарядное устройство не универсальное, ему потребуется переделка, также как и блоку питания. Процесс зависит от типа ЗУ и производителя, подразумевая практически полное выпаивание элементов платы, установку конденсатора, резисторов и их последующую настройку.

Наряду с этим существует универсальный способ трансформации ЗУ. Он связан с использованием платы BMS, стабилизирующей входное напряжение и ток. На рынке она имеет обозначение DC-DC StepDown, а непосредственно на плате присутствуют подстроечные резисторы. Модуль впаивают в схему зарядного устройства, используя соединения P+ и P- на плате и старые клеммы зарядки.

Переделка на литиевые аккумуляторы 12 вольт

Приведенный выше способ применяется для всех аккумуляторов. Вольтаж определяется параметрами блока питания. Отличия связаны с количеством батарей. Основная масса руководств по трансформации относится к 14 В агрегатам, где для замены используют 4 литиевых батареи 18650. Для 12 В устройства такого количества многовато. Здесь будет достаточно 3-х батарей 18650.

Переделка на литиевые аккумуляторы 18 вольт

Аналогичный подход применяется к 18 вольтовым изделиям. Здесь отличия, также связаны с численностью аккумуляторов. Батарея состоит из 5 единиц 18650, что обеспечивает ей сверх эффективную работу. Если процесс работы слишком интенсивен, шуруповерт даже отдает горелым. Поэтому впоследствии 5-й аккумулятор нередко удаляют.

Особенности переделки

Методы соединения элементов батареи

Аккумулирующий энергию блок собирают одним из трех способов:

Точечная сварка. Если нет дома в наличие сварочного аппарата, можно обратиться к специалистам. Эта техника соединения элементов в блок является наиболее предпочтительной.
Пайка. Паяльник наверняка найдется в каждом доме. Но при спаивании все манипуляции нужно выполнять очень быстро, поскольку припой почти мгновенно охлаждается. Надо избегать длительного нагрева батареек. Высокие температуры повредят элементы. Если навыков пайки нет, лучше доверить работу специалисту.
Кассеты. Альтернативный, но не самый надежный способ. Контакты, полученные в процессе, будут обладать существенным переходным сопротивлением. Значит, нужно быть готовым к тому, что при больших токах она будет быстро разрушаться. При помощи специальных кассет проводится быстрое соединение батареек в блок.

Чтобы напряжение суммировалось, а значение емкости не изменилось, нужно соединять элементы последовательно.

Переделка на литиевые аккумуляторы 12 вольт

Переделка на литиевые аккумуляторы 18 вольт

Подробный видеоурок по переводу шуруповёрта на литий

Основные моменты, касающиеся сборки защищённых аккумуляторных батарей для переделки шуруповёрта под литиевые аккумуляторы

Схема соединения аккумуляторов

Чтобы получить заветные 12 или 18 В, элементы нужно соединять последовательно. Всё, никаких хитростей, только соблюдайте полярность. Минус каждой батареи соединяется с плюсом следующей, крайние два провода подключаются к контактной колодке.

Если удваиваете ёмкость, последовательно соединяются не отдельные батарейки, а сборки из 2-х элементов. В каждой сборке положительный контакт соединён с положительным соседа, аналогично дело обстоит с отрицательными.

Чтобы в итоге перемычки между аккумуляторами не сплелись в невнятную паутину, продумайте схему соединения заранее. Удобнее всего спаивать батареи, когда они уже смотаны в тугую пачку, длину перемычек выбирайте минимальную.

Также предварительно залудите перемычки из многопроволочной жилы в 2,5 мм2 и дополните их балансировочными проводами так, чтобы по одному проводку приходилось на каждый узел между параллельно соединёнными аккумуляторами или группами. Длина проводов — чтобы доставали до балансировочного разъёма в корпусе, сечение около 0,5 мм2.

При пайке первой разогревается залуженная жила перемычки, затем она подносится к контакту батарейки, пока на нём не расплавится припой. Во время остывания можно придавливать место спайки деревянной щепкой. И не жалейте олова — соединение должно быть очень надёжным. Также не забудьте смыть остатки флюса, иначе через полгода-год эксплуатации все усилия пойдут прахом. Особенно внимательно промывайте плюсовый контакт замысловатой формы, для смывки можно использовать медицинский спирт или ацетон.

Если вы попытаетесь подпаять крайние провода аккумуляторной батареи к никелевым контактам колодки, вы, скорее всего, её безнадёжно испортите, перегрев пластик. Гораздо лучше просверлить по два отверстия диаметром 3–4 мм и притянуть жилы к пластинкам парой небольших винтов. Здесь удобно использовать планочки с двойными отверстиями, которые массово выковыривались из старых советских вилок.

Вместе с крайними жилами связки аккумуляторов прикрутите ещё пару балансировочных проводов. Получившийся в итоге балансировочный шлейф нужно припаивать в определённом порядке. Из даташита на разъём определите его контакт, пронумерованный единицей, и припаяйте к нему провод от положительной клеммы. Далее следуйте по цепочке аккумуляторов и припаивайте провода последовательно, один за другим, завершая соединением последнего контакта с общей минусовой жилой.

Доводы «за»

Начнём с преимуществ:

Энергетическая плотность литий─ионных элементов значительно выше, чем у никель─кадмиевых, которые по умолчанию используются в шуруповёртах. То есть, аккумулятор на литиевых банках будет иметь меньший вес, чем на кадмиевых при той же ёмкости и выходном напряжении;
Зарядка литиевых аккумуляторных элементов происходит значительно быстрее, чем в случае Ni─Cd. Для их безопасной зарядки потребуется около часа;
У литий─ионных аккумуляторов отсутствует «эффект памяти». Это значит, что их необязательно полностью разряжать перед тем, как ставить на зарядку.

Теперь о недостатках и сложностях литиевых аккумуляторов.

Переделка шуруповерта на литиевый аккумулятор

Многие модели, в том числе Макита, Хитачи, Интерскол, оснащены универсальными механизмами, а значит зарядка предназначена для питания батарей разного типа: Li-Ion и Ni-Mh.

О том, что это случилось подаст сигнал индикатор. В случае разрыва или перегрузок сразу начнут мигать зеленая и красная лампочки.

Неуниверсальное зарядное устройство, как и блок питания, необходимо переделывать. Процесс зависит от производителя и типа ЗУ, придется:

полностью выпаивать элементы платы;
установить конденсатор, резисторы;
настроить установленные детали.

Есть универсальный способ переделки зарядного устройства, когда применяют плату BMS (DC-DC StepDown). Она стабилизирует входное напряжение и ток. На плате имеются подстроечные резисторы. В схему зарядного устройства впаивают модуль, используя старые клеммы зарядки, а на плате соединения P+ и P-.

Если переделать шуруповерт на литий, можно продлить срок его эксплуатации

Литиевые аккумуляторы

Далее купил 10 литиевых аккумуляторов и собрал из них батареи по 2 штуки параллельно, и затем подключил 5 получившихся блоков последовательно. Соединение аккумуляторов между собой производилось пайкой с помощью предварительно залуженных медных пластин. Для пайки нужно одно основное правило – не перегреть АКБ! Поэтому паять нужно мощным паяльником и как можно быстрее за 1-2с. Если сразу не получилось лучше подождать и не кипятить аккумулятор.

У кого имеется точечная сварка – проблем с соединением не будет. В результате собралась батарея на напряжение 21 В и емкость 5,2 А*ч. Подключение АКБ к плате контроля представлено на рисунке.

Далее все упаковывается в корпус и проверяется под нагрузкой.

В стандартную зарядку я встроил модуль на LM2596. Блок питания должен быть на пару вольт больше, чем напряжение заряженной батареи. Выставил напряжение на холостом ходу 21 В. Затем подключил АКБ и выставил зарядный ток 0,8 А. Почему такой? Потому что нашелся блок питания на 24 В с макс. током 0,8 А. Специально приобретать не стал. Пусть лучше дольше заряжается. Это не производственный, а домашний вариант инструмента.

В процессе зарядке выявился небольшой минус. При достижении у аккумулятора напряжения полного заряда ЗУ должно переходить из фазы CC в фазу СV. То есть сначала АКБ заряжается установленным током (0,8 А в моем случае), и при достижении 21 В напряжение поддерживается на этом уровне, а ток постепенно падает до 0,1*Iуст (в моем случае 0,08 А, устанавливается средним потенциометром). На этом процесс зарядки останавливается. На данном модуле об этом сигнализирует средний светодиод, но всего лишь сигнализирует, что аккумулятор готов к работе, но по факту зарядка продолжается, что в принципе не критично. АКБ все равно не перезарядится. А минус состоит в том, что из-за того, что плата контроля имеет свою защиту от перезаряда, она отключает ЗУ не дойдя до фазы CV.

Чтобы это обойти пришлось уменьшить напряжение модуля ЗУ до примерно 20,7-20,8 В. Фаза CV начинается раньше, но в любом случае АКБ заряжается полнее, чем вообще без нее. Если не знать об этом небольшом недостатке, то вы и не заметите разницы в процессе эксплуатации.

Что необходимо прикинуть до работ?

Необходимо обусловиться с количеством частей в батарее, что в результате решает величину напряжения. Для трёх частей потолок будет 12,6, для четырёх ─ 16,8 вольта. Речь идёт о переделке обширно распространённых аккумов с номиналом 14,4 вольта. Лучшим вариантом будет выбрать 4 элемента, так как во время работы напряжение достаточно стремительно просядет до 14,8. Различие в несколько вольт не отразится на рабочем месте шуруповёрта.

Уже сегодня, больше литиевых частей даст огромную ёмкость. А это означает, большее рабочее время шуруповёрта.

Литиевые аккумуляторные элементы

18650

Номинальное напряжение литиевых частей 3,6─3,7 вольта, а ёмкость почти всегда составляет 2000─3000 мАч. Если позволяет корпус аккума, сможете взять не 4, а 8 частей. По два соединить их в 4 параллельные сборки, и после уже их подключить поочередно. По причине вы можете с легкость нарастить ёмкость АКБ. Однако далековато не в кто корпус получится упаковать 8 банок 18650.

И последний предварительный шаг – это выбор контроллера. По своим чертам он должен соответствовать по номинальному напряжению и току разряда. Другими словами, если вы решили собирать батарею 14,4 вольта, то выбираете контроллер с этим напряжением. Рабочий ток разряда обычно выбирается вдвое меньше, чем максимально допустимый ток.

Плата контроллера заряда-разряда

Когда появятся результаты и таблица проверки износа аккумулятора AirPods?

Пример результата, который мне очень нужен от вас. Если нажать сюда, черновик такого письма сгенерируется для вас автоматически. Останется только вписать данные и отправить.

Ориентировочно, результаты я размещу на iPhones.ru через неделю. Возможно, раньше. Это зависит от каждого из вас: чем больше результатов от разных людей мне придёт, тем быстрее всё получится.

Я соберу все присланные данные, проанализирую и вычислю несколько уровней состояния аккумулятора для каждого из поколений AirPods: от идеального до требующего немедленной замены.

Итогом такого теста станет таблица уровня износа аккумуляторов AirPods. По ней любой сможет узнать, как изношен аккумулятор конкретно в его AirPods, просто проведя мой тест в статье (послушав тот самый одночасовой трек) и сверив результаты.

Но для такой таблицы требуется много статистики. Вот почему я прошу каждого владельца AirPods помочь себе и другим, приняв участие.

Оживляем никель-кадмиевую АКБ

Шуруповерты, оснащенные никель-кадмиевыми аккумуляторами, практически ушли в прошлое. Но они еще продаются, встречаются и даже работают, поскольку Ni-Cd-элементы могут «жить» до 20-25 лет, хотя и выдерживают порядка 900 циклов «заряд/разряд». Еще одна особенность никель-кадмиевых аккумуляторов – они могут храниться в разряженном состоянии. Так что если вы нашли на чердаке дедушкин шуруповерт с Ni-Cd-батареей, то есть смысл попытаться его оживить.

Попытаемся зарядить батарею. Подойдет любое ЗУ, способное обеспечить нужное напряжение и ток, равный половине емкости батареи.

Включаем, пытаемся заряжать. Если АКБ берет зарядку, то продолжаем. Если нет и на ней полый ноль, переходим к плану «Ж» и «П» (см. ниже).

Как только напряжение на батарее достигнет значения 1.37 В, помноженного на количество аккумуляторов, процесс останавливаем. Но это не все. Не факт, что АКБ заряжена полностью. Никель-кадмиевые аккумуляторы страдают так называемым эффектом памяти. Если их постоянно разряжали, скажем, до 60%, а потом ставили на зарядку, то они к этому привыкнут и далее будут отказываться работать при разрядке на все те же 60%. Поэтому разряжаем нашу батарею примерно таким же током, каким и заряжали. Разряжаем до значения 1 В, помноженного на количество аккумуляторов. В качестве нагрузки можно использовать автомобильные лампы или сам шуруповерт.

После этого снова полностью заряжаем. Повторяем операцию «заряд/разряд» 3-4 раза. Полностью заряжаем и пробуем пользоваться шуруповертом. Если даже после всех этих манипуляций емкость АКБ существенно ниже заявленной, то, к сожалению, у нас на руках дряхлый, отживший свое старик. Реанимации он не подлежит.

План «Ж», толкательный

План «Ж» заключается в «толкании» аккумулятора короткими (0.2-0.3 сек) импульсами высокого тока. Причем ток должен быть намного (в десятки раз) больше ёмкости аккумулятора. «Толкать» лучше каждый аккумулятор отдельно. Поэтому вскрываем батарею, выясняем, где у каждого аккумулятора плюс и минус. В качестве толкателя будем использовать автомобильный аккумулятор, но подойдет и любой другой мощный источник напряжением 10-15 В.

Подключаем минус нашего элемента к минусу «толкателя», подключаем один конец провода к плюсу «толкателя», а вторым концом кратковременно касаемся плюсового вывода Ni-Cd-элемента. Частота касаний — 2-3 в секунду. В результате такого прожига устраняются дендриты, вызывавшие микрозамыкания, и батарейка оживает.

Операцию проводим в течение 5-6 секунд. Ставим на зарядку. Если процесс пошел, устраняем эффект памяти (см. выше). Пробуем пользоваться.

План «П», доливочный

Этот план эффективен при деградации электролита, ведь в ходе эксплуатации идет процесс окисления с расходом воды. А план таков:

Микродрелью делаем в корпусе отверстие.
В отверстие шприцем заливаем 1 кубик дистиллированной воды.
Ждем час, затем «толкаем» элемент импульсами высокого тока.
Ставим на зарядку. Ждем сутки, измеряем напряжение.
Если напряжение в норме, герметизируем отверстие герметиком или пайкой.
Если упало или элемент не захотел брать зарядку, переходим к пункту 2 и делаем так до тех пор, пока уже некуда будет лить воду.

Если не помогло, то можно почитать статьи “Как переделать аккумуляторный шуруповерт на 12 или 18 В в сетевой своими руками” и “Как сделать блок питания для шуруповерта“. Все же лучше, чем снова забрасывать рабочий инструмент на чердак.

Мы выяснили, как зарядить аккумулятор шуруповерта без родной “зарядки”. Теперь, даже если “зарядник” вашего шуруповерта сгорел, утонул, потерян или украден, вы найдете выход из положения.
