Рейтинг лучших стоек для дрели
| Номинация | Место | Наименование | Цена |
| Рейтинг лучших стоек для дрели | 1 | 3 600 ₽ | |
| 2 | 4 800 ₽ | ||
| 3 | 2 499 ₽ | ||
| 4 | 4 218 ₽ | ||
| 5 | 1 929 ₽ |
Энкор 20090
Рейтинг: 4.9
- Высота стойки: 550 мм.
- Рабочий ход: 65 мм.
Одна из самых популярных стоек для дрели отечественного производства в бюджетной ценовой категории. Платформа и крепежная каретка для дрели выполнены из качественного высокопрочного чугуна. Вертикальная труба толстостенная, выполнена из нержавеющей стали. Стоит отметить также внушительную каленую пружину, которая сохранит первоначальные свойства даже после интенсивной и длительной эксплуатации изделия.
Стойка практически не имеет отрицательных отзывов, а это говорит о многом. Наши эксперты включили эту модель в рейтинг по ряду причин. Пользователи хвалят Энкор 20090 за высокое качество крепежных элементов, металла, надежность конструкции, а также удобство эксплуатации. Среди минусов можно отметить лишь отсутствие тисков, а также тот факт, что отверстия для их крепления направлены в одну сторону (это может создать проблемы обладателям нестандартных моделей тисков).
Wolfcraft 4522000
Рейтинг: 4.9
- Высота стойки: 295 мм.
- Рабочий ход: 150 мм.
Компактная, легкая стойка для ручной дрели предназначена для работы в нескольких положениях. Конструкция оснащена направляющей со шкалой, точность наведения сверла помогает повысить рукоятка на стойке. Также есть упор (бесступенчатая регулировка) ограничения глубины проникновения сверла и прямой упор для быстрого и точного сверления на одной линии. Модель имеет устройство для подключения пылесоса – для оперативного подключения функции отсоса пыли.
Среди главных достоинств модели пользователи отмечают наличие ребер жесткости на станине, мягкие пружины, почти полное отсутствие люфта, возможность регулировки рабочего угла и хранение сверл прямо в рукоятке стойки.
Hammer flex STD 60 (245-002)
Рейтинг: 4.8
- Высота стойки: 525 мм.
- Рабочий ход: 60 мм.
Наши эксперты уверенно рекомендуют эту модель для бытового применения. Стойка для дрели выполнена из качественного металла, пластиковые элементы также вполне надежны. Пользователи отмечают почти полное отсутствие люфта, отлично продуманную конструкцию стойки.
Приятный бонус – в комплект входят специальные тиски – для большего комфорта и точности работы с инструментом. Hammer flex STD 60 рекомендована для работ с металлическими профилями, трубами и схожими элементами, выполненными из металла. Среди минусов можно отметить проблемы c зажимным винтом, который может быстро сорваться (вопрос решается очень просто – достаточно приобрести дополнительный набор винтов на случай срыва).
Skrab 25519
Рейтинг: 4.7
- Высота стойки: 400 мм.
- Рабочий ход: 60 мм.
Держатель сверла Skrab 25519 с поворотной кареткой (0-90) для работы под углом предназначен для работы дрелью, шуруповертом и прямо шлифовальной машинкой. Благодаря высокой жесткости стойки ее можно использовать для сверления и также для фрезеровки. Направляющая изготовлена из инструментальной стали. В комплекте со стойкой идет 2 запасные пружины.
Ключевые особенности конструкции: продуманность деталей, высокое качество исполнения, устойчивое основание, выполненное из прочного чугуна, длинный мощный рычаг (при работе не придется прилагать много усилий), точность обработки, что достигается благодаря особому креплению каретки («ласточкин хвост»). Каретка оснащена винтами регулировки люфта. Среди минусов пользователи отмечают «хлипкость» каретки, которая выполнена из тонкой сварной трубы.
ДИОЛД СМС-43
Рейтинг: 4.6
- Высота стойки: 550 мм.
- Рабочий ход: 85 мм.
Сразу стоит отметить, что данный продукт позиционируется как бюджетная бытовая модель стойки для дрели, поэтому имеет свои нюансы. Так, пользователи отмечают не особую прочность конструкции и наличие люфтов. Но со своей функцией стойка вполне справляется, а наличие в комплекте тисков и запасных болтов служит приятным бонусом. И все это по весьма привлекательной цене.
Среди полезных особенностей модели можно отметить богатую комплектацию при низкой стоимости товара, наличие тисков. В целом, стойка подойдет для несложной грубой работы (особенно с деревом), причем нечастой. Среди минусов – довольно хрупкая конструкция, недостаточная балансировка, люфты.
Стойка для дрели: обзор изделий от разных производителей
Держатель для электродрели является полезным и удобным приспособлением, которое обеспечивает быструю и надёжную фиксацию инструмента при выполнении стационарных работ. На сегодняшний день производителями налажен выпуск стоек для большинства моделей. Все они отличаются не только конструктивными особенностями, но и стоимостью.
Держатель для дрели Энкор 50429
Переносное приспособление «Энкор-50429» представлено рабочим столом и зажимным устройством, облегчающим сверление. Стойка предназначается для установки ручной электродрели, имеющей диаметр шейки корпуса в 4.3 см. По отзывам потребителей, лучше всего использовать для работы с данной стойкой инструмент, характеризующийся потребляемой мощностью в пределах 1 тыс. Вт и массой не более трёх килограмм. В комплект поставки входит колонна и кронштейн в сборе, а также основание и ключ шестигранный.
Стойка Sparky sp 43 (Спарки)
Сверлильная стойка предназначена для дрелей с диаметром шейки корпуса 4.3 см. Стандартный рабочий ход составляет 7 см. Плита основания sparky отлита из чугуна, поэтому работа становится наиболее удобной и безопасной. Значительный вес минимизирует риск сдвига держателя в процессе работы.
Ножки плиты стойки «Спарки» имеют резиновое покрытие, поэтому допускается установка на поверхность гладкого покрытия, а люфт полностью исключен. Такая конструкция может использоваться при обработке металлов, древесины, а также керамических изделий.
Другие популярные модели
Не менее популярны и модели от других производителей, которые характеризуются высокими качественными показателями и вполне доступной для рядового потребителя стоимостью:
- модель «Калибр», позволяющая выполнять трансформирование ручного электроинструмента в стационарный станок для сверления. Устройство пригодно для дрелей с шейкой 4.3 см. Широко используется при сверлении металлов с толщиной в 6 см. Конструкция изготовлена на основе алюминиевого сплава;
- надёжная модель по приемлемой цене Dremel является прекрасным вариантом для выполнения стационарных работ со сверлильным инструментом и позволяет осуществлять не только угловое и вертикальное сверление, но также полировку и шлифовку в горизонтальной плоскости. Допускается регулировка шага в пятнадцать градусов;
- модель Sparta диаметром 4 см предназначается для удобства работ, как с дрелями, так и шуруповёртами. Аксессуар прочно фиксирует рабочий инструмент в нужном положении, а наличие особой конструкция делает подачу инструмента вниз равномерной и плавной.
- поворотная модель Skrab-25526 с диаметром зажимного отверстия в 4.3 см прекрасно зарекомендовала себя при работе в домашних условиях и небольших мастерских. Конструкция удачно сочетает надёжность, долговечность и приемлемую стоимость;
- стойка «Диолд» идеально подходит для использования в бытовых и промышленных условиях. Стационарное приспособление позволяет закреплять ручное сверлильное оборудование с посадочным диаметром шейки 4.3 см. Идеально подходит для сверлильных работ по металлам, древесине, пластмассам и другим материалам;
- поворотная алюминиевая модель Аrtu-4002953601002 имеет две степени свободы и поворот на 360º. Отличается быстрым креплением на столешницу при помощи струбцины, а максимальная ширина раскрытия составляет 4.5 см. Применяется для крепления электродрели и использования инструмента с сверлом или шлифовальными насадками.
Особенно востребована у отечественных потребителей стойка с тисками 6 см модели FIT-37861. Устройство не только комплектуется тисками, но и идеально подходит для выполнения максимально точных работ с электродрелью. Максимальный диаметр составляет 4.3 см при высоте направляющей 40 см и глубине хода 6 см.
Размеры и конструктивные особенности приспособлений
Сегодня в магазинах можно найти конструкции изделий от зарубежных изготовителей, будь то из Болгарии, Германии или Китая, так и отечественные, например, марки Энкор, Калибр, Кратон и т.п. Разберем некоторые из них.
Wolfcraft
В случае со стальной стойкой Wolfcraft модели 5027000 из Германии отличительными особенностями станут:
- Захватные лапы на массивной чугунной плите для крепления имеющейся заготовки.
- Механический ограничитель глубины сверления. При этом узел оснащается специальной миллиметровой отсчетной шкалой.
- Пружина, обеспечивающая плавный возврат дрели в изначальное положение, что удобно при многократном повторении одинаковых действий.
- Механизм, отвечающий за автоматическое отключение инструмента при сверлении нескольких отверстий равной глубины.
- Основная опорная колонна, фиксируемая со стальной рейкой, соединенной с колесом опорного узла. Это гарантирует наиболее точное позиционирование стойки при обработке заготовки. Вместе с эти исключается и самопроизвольное проворачивание дрели при работе.
https://youtube.com/watch?v=42J_ilG27i8
Некоторые модели от Wolfcraft для удерживания и предотвращения падения сверла оснащаются двухступенчатой конструкцией с дополнительной рукояткой.
О долгом сроке эксплуатации и хорошей надежности немецкого инструмента многие знают не понаслышке. На ряду с этим основной комплект не предусматривает крепежных тисков, а посадочный диаметр остается неизменным, без возможности настройки. В готовой сборке масса стойки достигает 8,5 килограмм, чего достаточно для работы с дрелями не тяжелее 1,7 килограмма. Это правило исходит из соотношения веса опорного и вибрирующего инструмента, который не должен быть меньше 5,22. В случае с ударными нагрузками это значение возрастает до 10. Стоимость изделия составляет 7-7,5 тысяч рублей.
Sparky

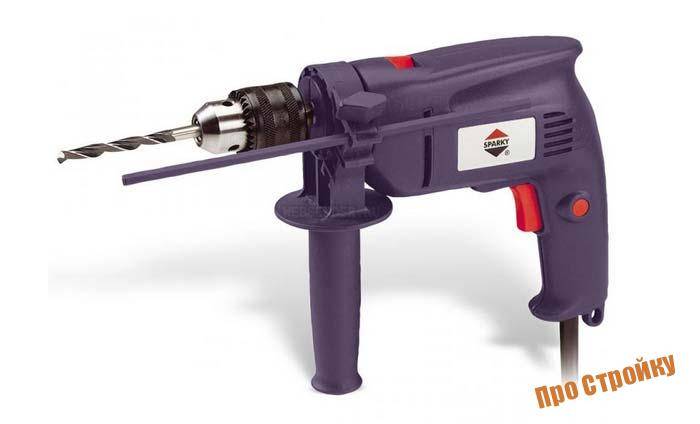

Кроме электродрелей, болгарский производитель Sparky изготавливает еще и стойки для них, что существенно упрощает оснастку. Немецкий инструмент известен своим высоким качеством, а потому покупатель, помимо электрической дрели от Sparky, может смело брать в комплекте и стойку, особенно, если учесть ее демократичную стоимость – 3,5-4 тысячи рублей.
К конструктивным особенностям стоек от Sparky можно отнести:
- Главная крепежная рамка изготавливается из алюминия, предлагая ограниченную жесткость.
- Электродрель оснащается хомутовым зажимом без узла фиксации из-за чего его необходимо будет периодически подтягивать при продолжительной эксплуатации инструмента.
- Полная унификация с моделями данного изготовителя.
- Присутствие возвратной пружины.
- Нет механизма для ограничения смещения сверла.
- Присутствие лишь посадочных мест под тисочные захваты на опорной плите заставляет использовать в работе дополнительно зажимные тиски.
Калибр
Отечественный производитель изготавливает собственную линейку стоек для разного рода электроинструмента, для дрелей в том числе. Из широкого ряда моделей наибольшей популярностью пользуется Калибр 96202, который предлагает:
- Специальные гнезда для фиксации стойки непосредственно к слесарному верстаку, уменьшая таким образом ограничения на вес применяемой электрической дрели. Исходя из этого, масса стойки составляет всего 2 килограмма.
- Диагональное размещение Т-образных пазов для монтажа захватных лап.
- Градуированная шкала поверх подвижной каретки, существенно ускоряющая предварительную установку дрели перед началом работ.
- Клеммный метод фиксации инструмента, гарантирующий надежное крепление дрели при умеренных вибрациях.
https://youtube.com/watch?v=kYlzCle6uFM
Стоимость стоек Калибр находится в районе 1,4-1,5 тысяч рублей, что выступает главным достоинством изделий данной торговой марки.
Достоинства и недостатки самодельной стойки
Самодельная стойка для дрели обладает рядом достоинств, к наиболее значимым из которых следует отнести следующие:
- изготовление такого станка для сверления стоит значительно дешевле, чем приобретение серийной модели подобного приспособления;
- сделать такой штатив для дрели можно из подручных средств, используя комплектующие от старой и неиспользуемой техники, которые всегда удастся найти в любом гараже или домашней мастерской;
- чертежи подобных устройств различных конструкций и даже видео инструкции по их изготовлению находятся в открытом доступе, найти их не составит особого труда;
- при желании всегда можно создать станок из дрели собственной конструкции, который по своим характеристикам и удобству использования будет превосходить все имеющиеся модели.
Простейшую заводскую стойку китайского производства можно купить весьма недорого (от 1200 рублей), но ее функционал и качество удовлетворят далеко не всех мастеров — уж слишком часто поступают жалобы на существенный люфт у бюджетных моделей
Но, конечно, самостоятельное изготовление приспособления для закрепления дрели имеет и свои недостатки, к которым надо отнести следующие:
- для того чтобы изготовить некоторые детали таких стоек, требуется использование токарных станков, сварочного и другого оборудования, что, естественно, повышает их стоимость;
- по причине того, что конструктивные элементы подобных устройств для сверления подогнаны не слишком качественно, в них часто возникает люфт, а это негативно отражается на точности и качестве выполняемой с их помощью обработки;
- самодельная стойка для дрели достаточно ограничена в своих функциональных возможностях, с ее помощью, к примеру, нельзя выполнять отверстия, расположенные под углом.
Новая версия стойки для дрели Sparky SP-43.
Читайте так же
Стойки делаются преимущественно разборными, причём на сборку и разбор уходит небольшой промежуток времени. Некие модели держателей изготовлены таким макаром, чтоб было можно их доработать под нужные требования (прирастить глубину сверления).
Если у стойки появился свободный ход какой-нибудь детали, то следует подтянуть затягивающие винты или подсунуть резиновые подкладки в проблемные места. Это сразу повысит качество сверления отверстий даже в хрупких деталях.
До совершения покупки стойки, нужно оглядеть дрель, есть ли у неё посадочная шея. У неких моделей безударных инструментов она может отсутствовать, а без неё крепление в держателе нереально. Шея по сути есть цилиндр, длиной в несколько см. Размещается около патрона. Большая часть моделей дрелей имеют стандартный поперечник шеи — 4,3 см. Стойка для дрели вооружена особым кольцом, в каком и фиксируется инструмент с применением винтов.
Последующая принципиальная деталь – это плита основания. На сколько правильно Вы сможете подобрать студию из какого материала она изготовлена, какие имеет размеры и вес зависит, как отлично она будет всасывать вибрацию. Стойки с основанием из чугуна лучше управляются с потавленой задачей, чем те, что из дюралевого сплава. Плита обязана иметь отверстия или крепления для установки на десктоп, кроме того место для зажимных тисков.
Чем не просто расстояние меж центральной стойкой и осью сверла, тем большего размера обрабатывают материал.
Чтоб дрель плавненько опускалась, держатель оснащён пружиной. Стоит только ослабить на ручку давление, как она автоматом поднимает инструмент. Некоторые модели стоек имеют функцию, позволяющую регулировать глубину сверления. Это не только лишь помогает не превосходить нужную глубину погружения, да и делает работу более обычной, в особенности, когда необходимо сделать огромное количество схожих отверстий. На корпусе стойки для дрели непременно должна находиться шкала для определения уровня погружения.
Магнитная станина
Оригинальной конструкцией обладает дрель на магнитной станине — она создана для сверления, нарезки резьбы, может производить зенковку и развертку старых отверстий в самых непредсказуемых условиях. Ее отличительная черта заключается в том, что она четко держится на любой металлической поверхности, поэтому основной сферой применения таких мобильных станков является монтаж и строительство с использованием металлоконструкций, промышленное машиностроение и судостроение, возведение сборных мостов из металла, прокладка трубопроводов, установка и ремонт крупных резервуаров.
Главное преимущество — диаметр сверления, который находится в диапазоне 1—150 мм, мелкие отверстия делаются спиральными сверлами, а более крупные — сверлом корончатого типа. Масса станка варьируется от 9 до 25 кг в зависимости от модели.
Преимущества и недостатки
Самодельная стойка имеет свои плюсы и минусы. Перед началом сборки будет полезно знать о них.
К преимуществам самодельного инструмента относят:
- Изготовление стойки для дрели дешевле, чем покупка заводских аналогов.
- Станок можно сделать из подручных материалов и комплектующих от старой техники.
- Чертежи просты и понятны. По ним легко собрать стойку из дерева или металла. Выбор материала зависит от опыта работы с ним и наличия инструментов.
- Чтобы добавить или изменить возможности, самодельную конструкцию можно модернизировать. Заводские модели после стороннего вмешательства перестают работать.
Обратите внимание! Китайские стойки имеют низкую стоимость, чем часто привлекают начинающих мастеров. Простейший инструмент обойдется не меньше 1200 рублей, но качество оставляет желать лучшего. Самодельные стойки обойдутся дешевле, так как в работе используют подручные материалы
Самодельные стойки обойдутся дешевле, так как в работе используют подручные материалы.
Из недостатков отмечают следующее:
- Наличие инструментов. При изготовлении деревянной конструкции используют токарный станок и лобзик. Для металлических изделий потребуется сварочное оборудование и инструменты для резки металла.
- Из-за недостаточно точных подсчетов и качества обработки возникает люфт и сложности с перемещением по вертикальной оси. Это негативно сказывается на точности сверления и удобстве работы.
- Самодельные установки зачастую изготавливают для выполнения определенных задач. Простые конструкции не предусмотрены для просверливания деталей под углом.
В домашних условиях используют деревянные или металлические сверлильные стойки.
Сверлильные стойки. как выбрать и на что обратить внимание?

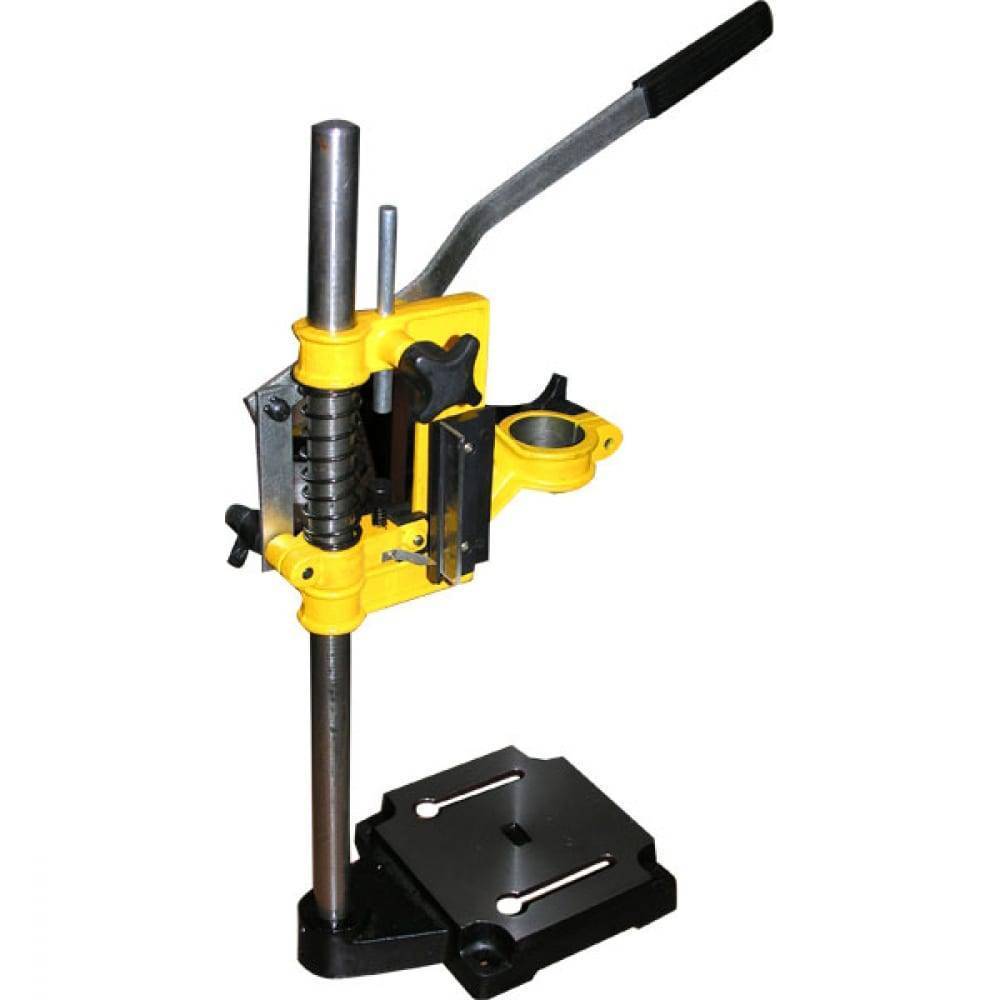

Sparky SP-43 разработана для дрелей с размером шеи 4,3 см. Плита основания вылита из чугуна, что делает работу более комфортной и неопасной, также увеличивает срок эксплуатации держателя. В добавок большой вес понижает возможность сдвига стойки в свое время использования. Ножки плиты покрыты резиной, потому держатель конечно установить на гладкое покрытие. Имеются отверстия для зажимных тисков. Что остается сделать нашему клиенту детали держателя совершенно подогнаны, поэтому возникновение люфтов на сто процентов исключается.
Технические свойства стойки Sparky SP-43:
- высота – 55 см;
- рабочий ход – 7 см;
- размеры – 16х16 см;
- наибольший вес применяемого инструмента – 3 кг;
- расстояние от стойки до оси сверла – 12,5 см;
- вес держателя – 6 кг;
- страна-производитель – КНР.
Читайте так же
Привод опускания изготовлен в облике большой прорезиненной ручки, что делает работу более четкой. Стойку для дрели Sparky SP-43 применяют для обработки металла, дерева, изделий из керамики и т.д.
Держатель хоть какой модели идеальнее всего надёжно закрепить к недвижной поверхности, это не столько сделает сверление четким, да и неопасным.
Модель Энкор 50429 работает по тому же принципу. Представляет из себя железное основание с закреплённой тут трубой и механизмом. Благодаря последнему и происходит передвижение устройства. Стойка для дрели Энкор версии 50429 позволяет перемещать инструмент плавненько и только по одной прямой полосы. Использовать миф держатель есть вариант как самостоятельно, так на производстве. В комплекте с ребенком идёт шестигранный ключ и аннотация по эксплуатации.
✅ Разные виды стойка для дрели
На современном рынке представлено несколько видов стойка для дрели. Алмазные стойки разработаны специально для использования с алмазными коронками и электромиксерами, но наиболее распространенный тип используется для замены проводных электродрелей, имеющих стандарт сверления. В такой базе, путем сверления вспомогательной рукоятки, дрель устанавливается на свое место и затягивается, что позволяет использовать машину для повышения точности при сверлении под углом до 90 градусов и прямых отверстий, таких как сверлильный пресс и Особенно полезно при работе со сверлами и подобными принадлежностями. Многие модели стойки для дрели разработаны для установки на рабочий стол, но некоторые являются переносными и могут использоваться на вертикальных стенах.
В целом, можно сказать, что стойки для дрели делятся на такие типы, как рычажные, зубчатые, многофункциональные, угловые и выборочные, наиболее широко на рынке распространены рычажные стойки для дрели.
Какие виды бывають стойки для дрели?
Варианты закрепления
Основная задача при закреплении дрели в устойчивом положении — это позиция режущего инструмента относительно поверхности, где будет происходить сверление. Работая дрелью, не используя при этом специальные приспособления, довольно трудно сделать необходимое отверстие, особенно большого диаметра. Трудности поджидают домашнего мастера, когда надо просверлить отверстие под определенным углом — здесь без направляющих приспособлений никак не обойтись. Используя различные стойки, ручной инструмент модифицируется в оригинальной конструкции сверлильный станок, а его качество напрямую зависит от правильного подбора стойки.
На практике существуют два основных способа, чтобы превратить ручную дрель любой модели в стационарный станок для сверления.
Стойка или штатив для дрели — именно с их помощью изделие превращается в станок вертикального сверления
При покупке пользователю необходимо заострить внимание на качестве изготовления, отсутствии люфта подвижной системы, материале изготовления направляющих. Опорная плита, служащая подставкой, должна быть достаточно массивной и иметь систему закрепления деталей для просверливания.
Направляющая приставка для дрели — это упрощенный вариант стойки, специалисты относят ее к разряду ручного инструмента
Это приспособление жестко фиксирует дрель и характеризуется отличной мобильностью. Отличие состоит в том, что с направляющими можно сверлить не только то, что находится между закрепленной дрелью и тисками. При работе у некоторых направляющих можно изменить угол сверления. Из негативных особенностей можно отметить только узкую специализацию, кроме универсальных моделей.
Направляющая система, представленная на фото, считается универсальной, т. к. она может установить жестко закрепленную дрель под нужным углом благодаря системе фиксации.
Как выбрать материал?
Выбор материала для стойки определяется в зависимости от дальнейших функций получившегося станка. Если с ее помощью планируется только сверлить, то собирать конструкцию разрешается из обычных древесных брусочков. Если же подставка должна получиться более мобильной и функциональной, то стоит некоторые детальки выполнить из стали. Станина для дрели традиционно делается либо из деревянного листка с толщиной, превышающей двадцать миллиметров, либо же из металлической пластины толщиной не менее десяти миллиметров. Конкретный выбор материала и его толщина должны зависеть от мощности используемой дрели. Помимо этого, ее можно укрепить дополнительным слоем из фанеры требуемого размера – так поверхность получится идеально ровной и более удобной для эксплуатации.
Стойка, на которой разместится сама дрель, также делается либо из металлической, либо деревянной плиты. Помимо направляющих на ней должен быть создан зажим для фиксации сверлящего инструмента. Каретка опять же может быть реализована из дерева или металла.
Такая система, как правило, оборудована и подходящей станиной, и стойкой, и даже механизмом управления, оборудованным ручкой. Дрель в этом случае будет перемещаться при помощи рукоятки фотоувеличителя, которую следует проворачивать. Перед эксплуатацией достаточно будет лишь убрать бачок с лампочкой и линзами и установить на освободившееся место хомутик для дрелей.
Кроме того, создать станок удастся и из рулевой рейки. В этом случае деталь берется чаще всего у машин отечественного автопрома, например, ВАЗ, Таврии или Москвича, и выполняет роль стойки и подъемного механизма. Основание нужно будет сделать самостоятельно. Плюсами конструкции ручной работы называют малую цену и доступность материалов, которые можно закупить на предприятиях или даже найти самостоятельно среди отходов – детали, бывшие ранее в употреблении, проблемой не являются. Среди минусов такого специфического станка называют его непрезентабельный внешний вид, а также не слишком выдающуюся точность.
Кстати говоря, для изготовления самодельного станка действует одно важное правило: чем мощнее дрель, которую подразумевается использовать, тем прочнее должна быть вся вспомогательная конструкция. В той ситуации, когда подставка делается из древесины, следует понимать, что материал этот довольно слабый, способный портиться при изменении влажности в помещении, а также часто подвергающийся появлению люфта
Как сделать простую сверлильную стойку для электродрели
Первый вариант самодельной конструкции, несмотря на свою простоту, сочетает в себе сразу несколько плюсов: низкая себестоимость и функциональность.
Затраты на реализацию этой задумки минимальные. В любом случае такая самоделка обойдется дешевле покупки самой примитивной заводской модели.
Идея изготовления стойки под дрель своими руками принадлежит автору YouTube канала MakeTools. Основной материал для изготовления конструкции — профильная труба с толщиной стенки 1,5 мм.
Размер станины сверлильной стойки — 300х300 мм (однако можно сделать основание больше, если в этом есть такая необходимость).
Высота вертикальной стойки — 500 мм (опять же, можно изменить в большую или меньшую сторону, если надо).

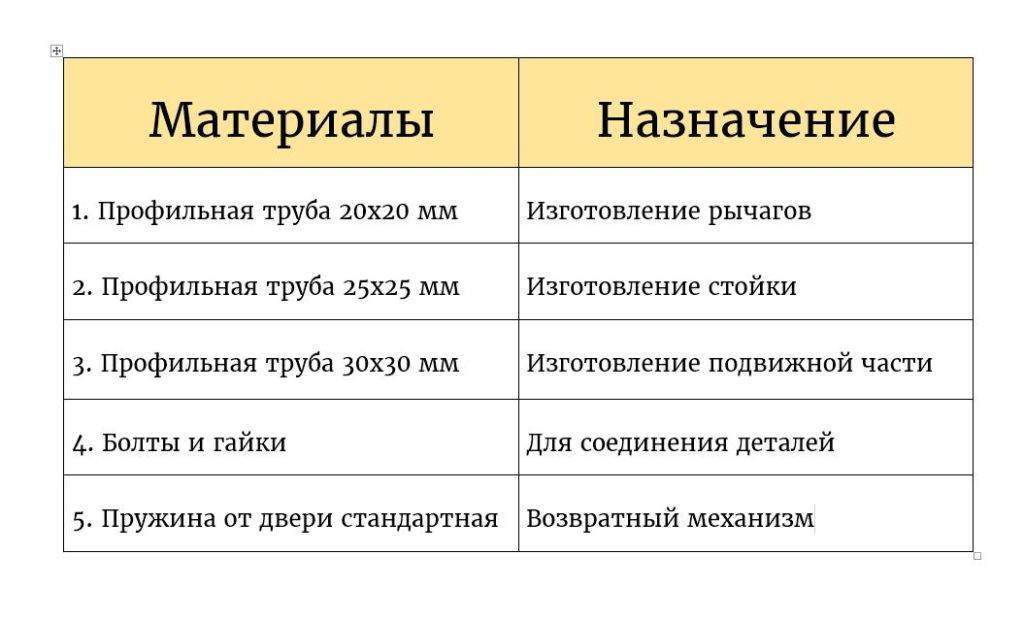

Подвижная Т-образная часть, к которой крепится электродрель, состоит из двух деталей: вертикальной (длина — 150 мм) и горизонтальной (длина — 100 мм).
Дополнительно используются крепежные элементы в виде болтов и гаек разного размера: М10 — для соединения деталей, М8 — для крепления дверной пружины (возвратного механизма).
Приступаем к изготовлению стойки для дрели своими руками.

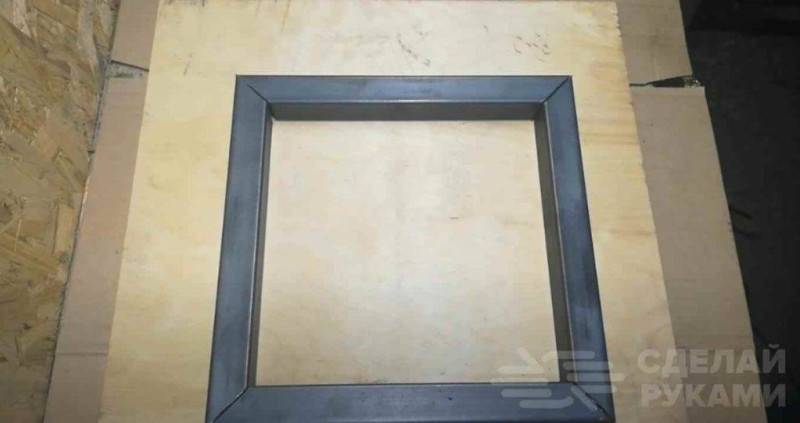

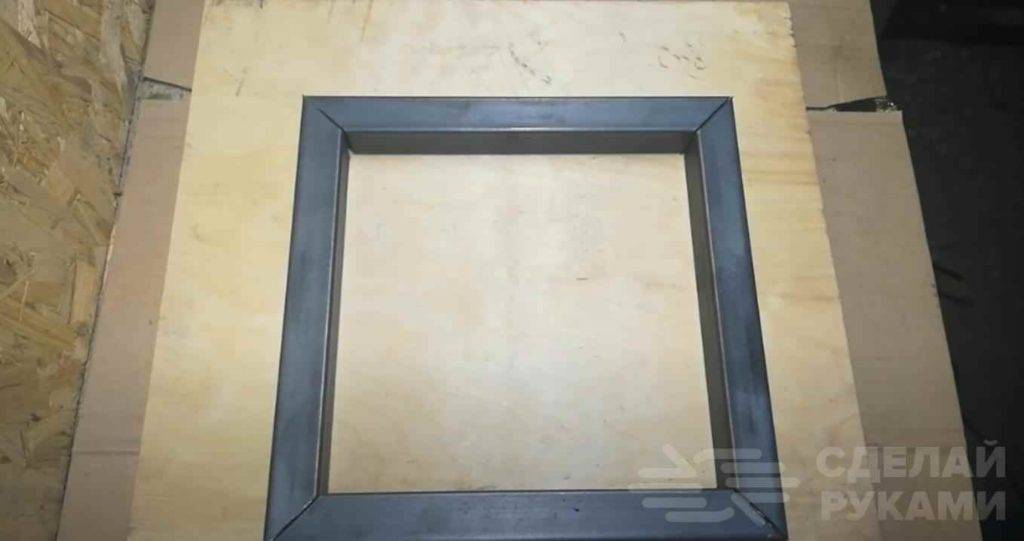

Первым делом необходимо будет изготовить станину (основание). Отрезаем четыре куска профтрубы с краями под углом 45 градусов, и свариваем их вместе.

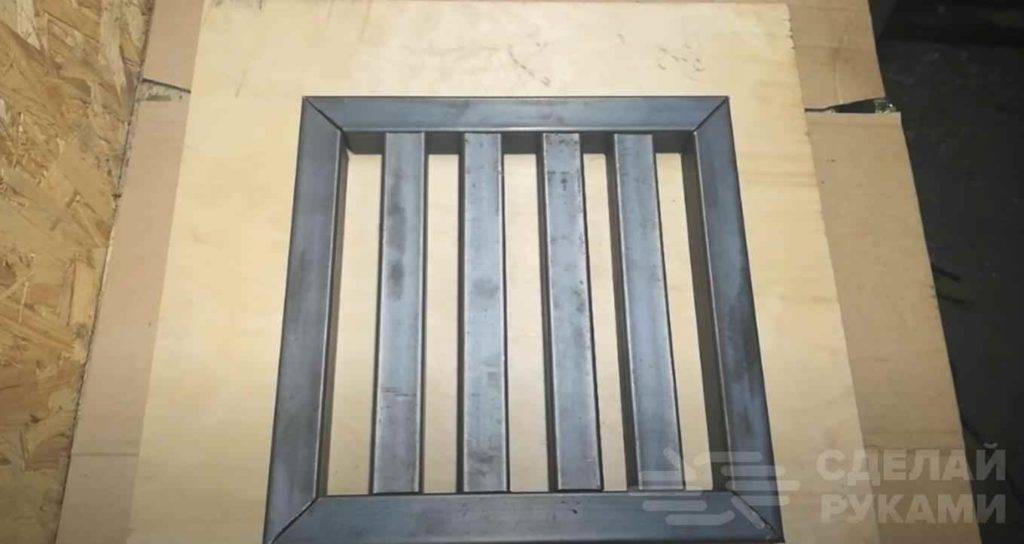

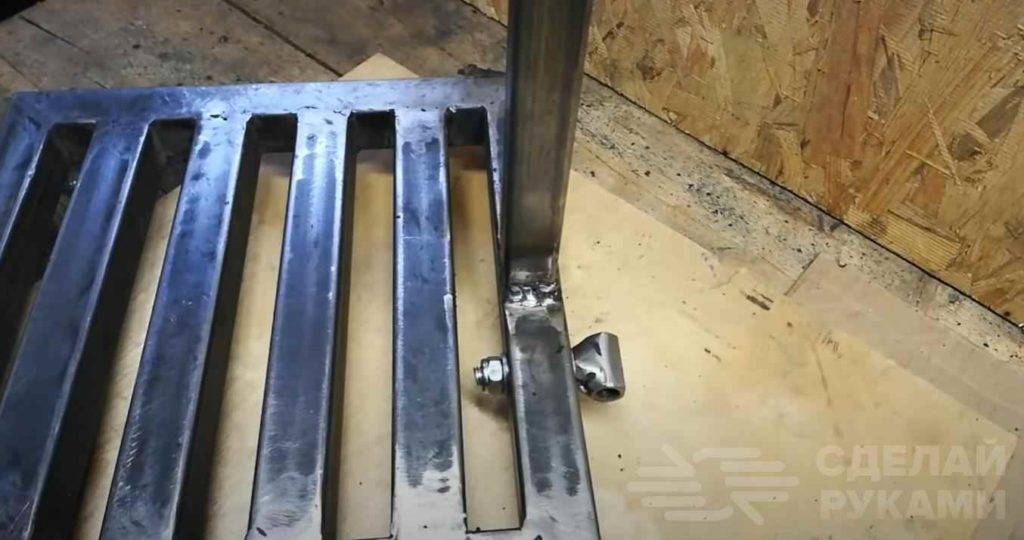

После этого отрезаем еще четыре заготовки, и привариваем их внутри получившейся рамки.

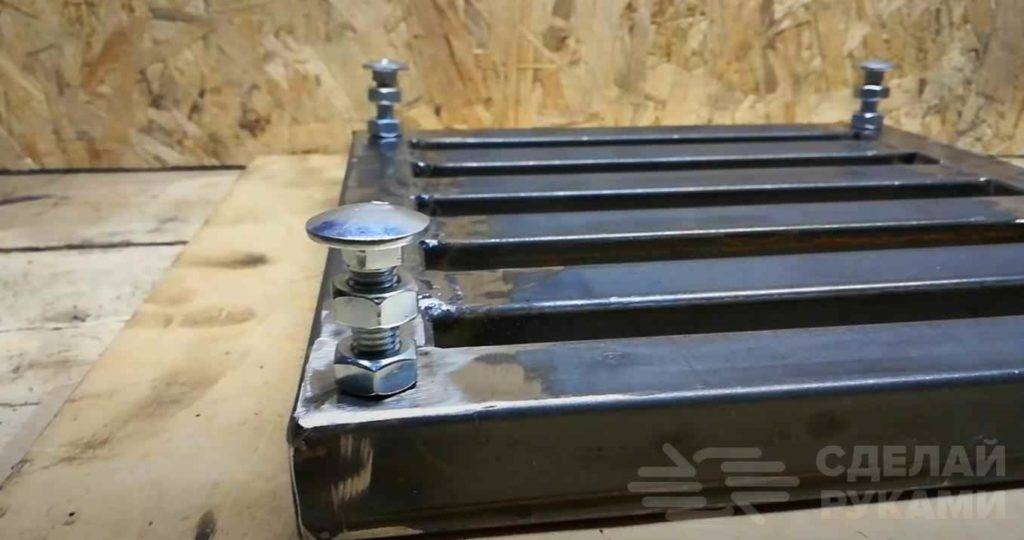

Далее необходимо будет сделать регулируемые ножки. Для этого сверлим в станине четыре отверстия по краям, и привариваем гайки. В них вкручиваем болты (они и будут выполнять роль ножек).

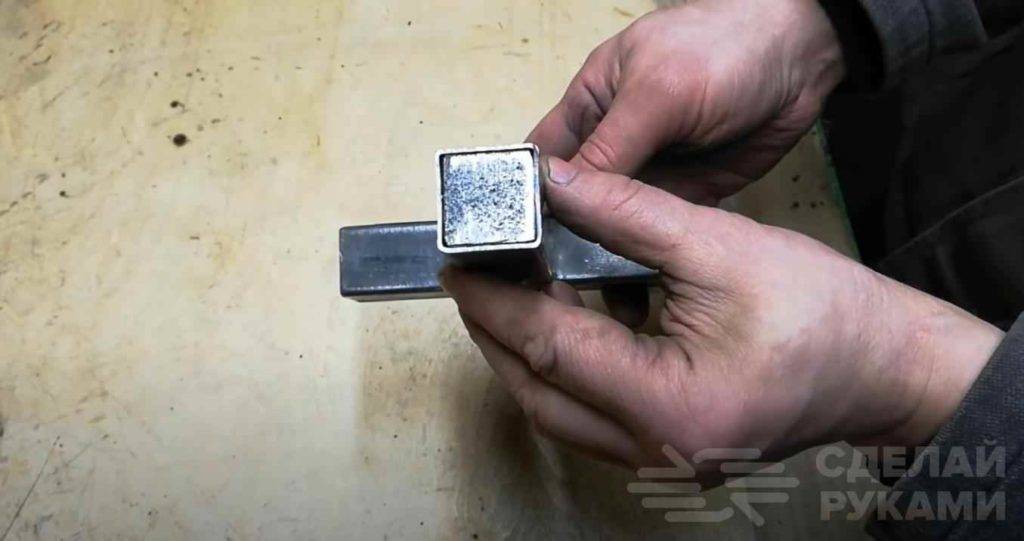

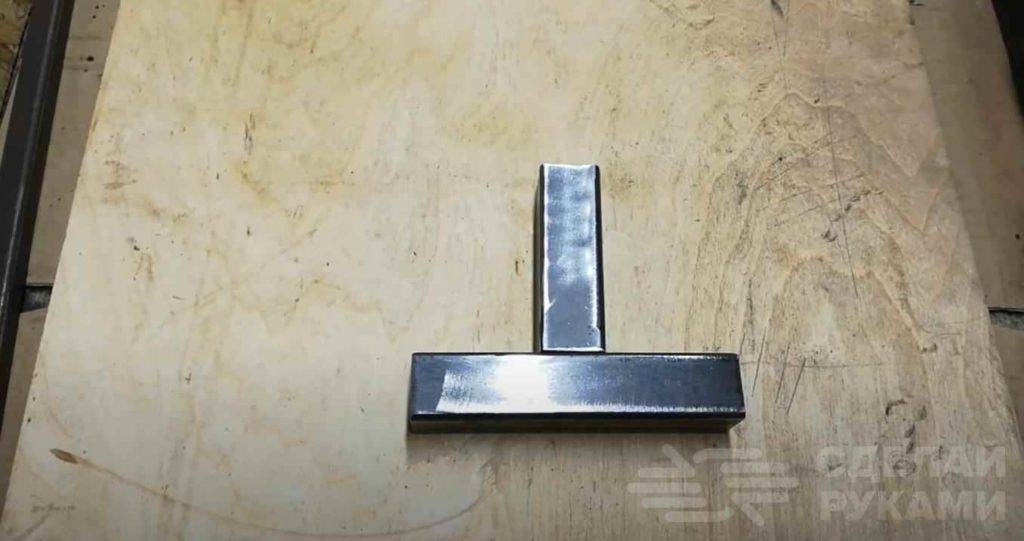

На следующем этапе изготавливаем подвижную Т-образную часть. Торцевое отверстие в коротком отрезке (держателе для дрели) надо будет заглушить. Из листового металла отрезаем кусок квадратной пластины подходящего размера, вставляем в профильную трубу, и обвариваем.

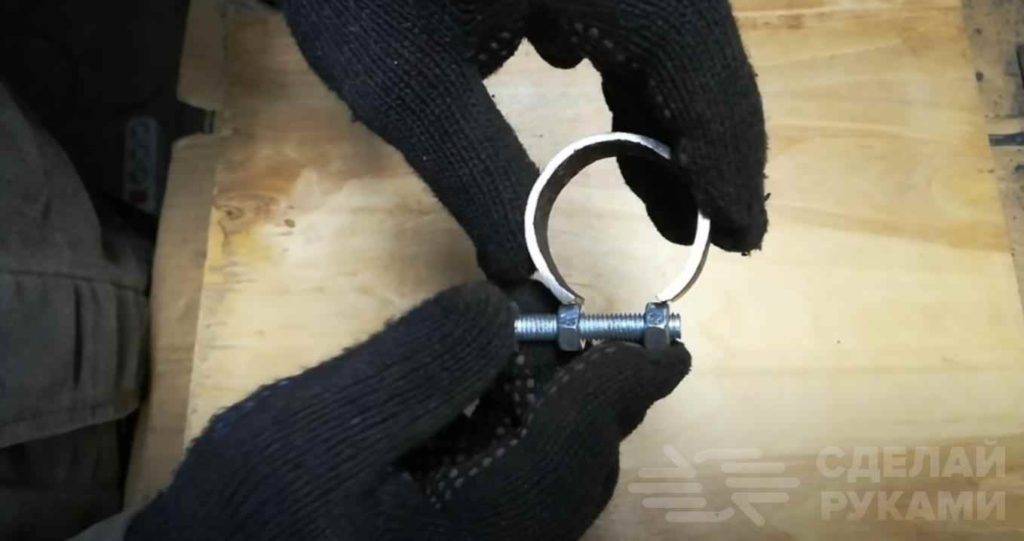

После этого необходимо изготовить хомут для крепления дрели. Его можно сделать из куска металлической круглой трубы. Разрезаем, подгоняем его по размеру, и затем привариваем две гайки.
Отрезаем профильную трубу 25х25 мм (длиной 500 мм). Привариваем стойку к станине. Надеваем на нее подвижную часть. К держателю привариваем хомут.

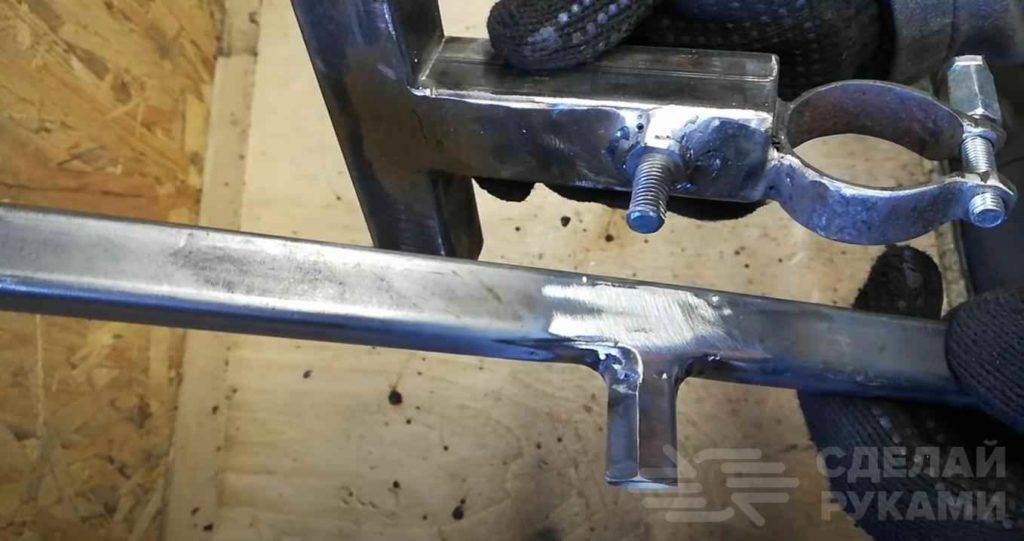

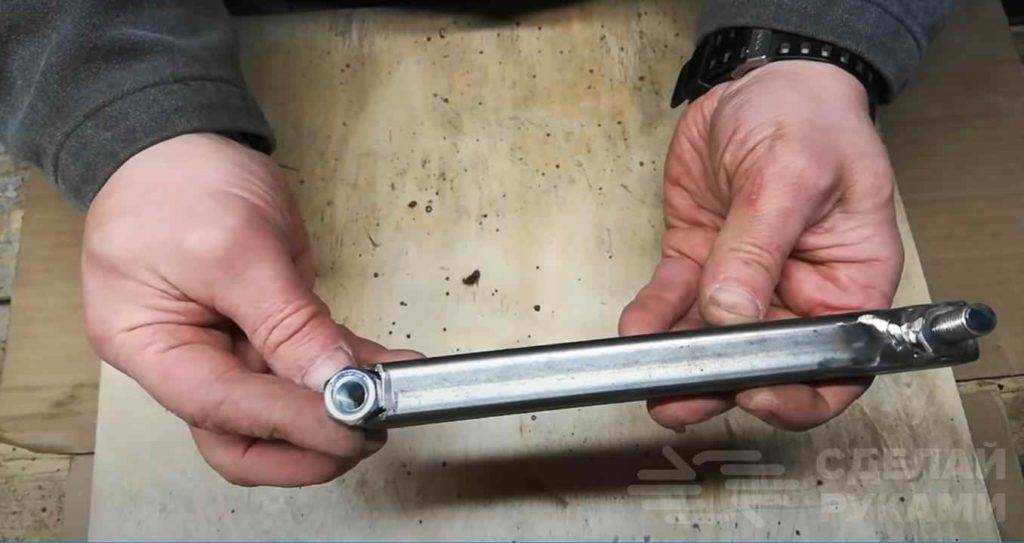

Теперь нужно будет изготовить приводной рычаг, который будет опускать подвижную часть вместе с дрелью.
Отрезаем кусок профильной трубы 20х20 мм длиной 500 мм. Привариваем к рычагу удлиненную гайку, а к подвижной части надо будет приварить болт.
Далее необходимо изготовить еще один рычаг из профтрубы длиной 200 мм. С одной стороны профиля привариваем удлиненную гайку, с другой — болт. К длинному рычагу привариваем вторую удлиненную гайку.

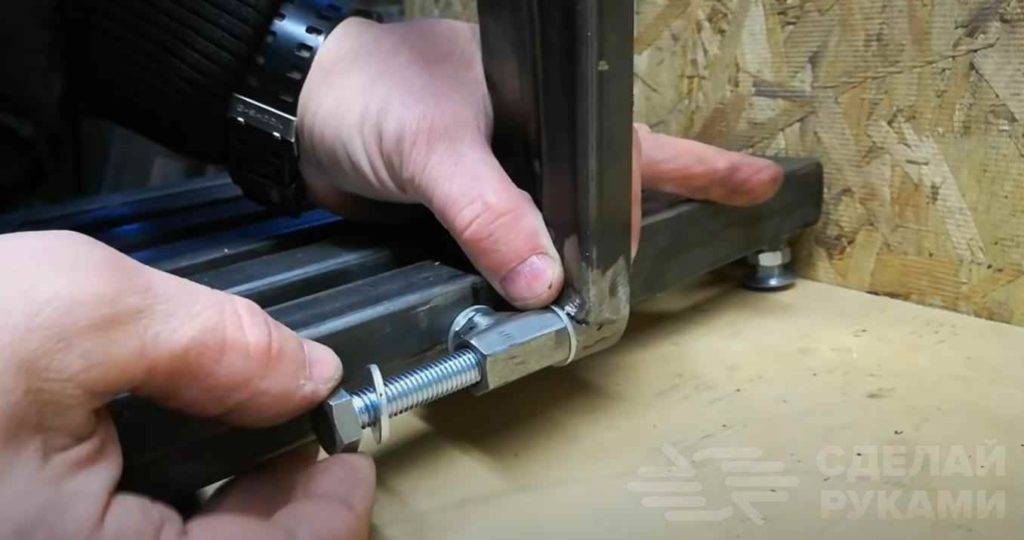

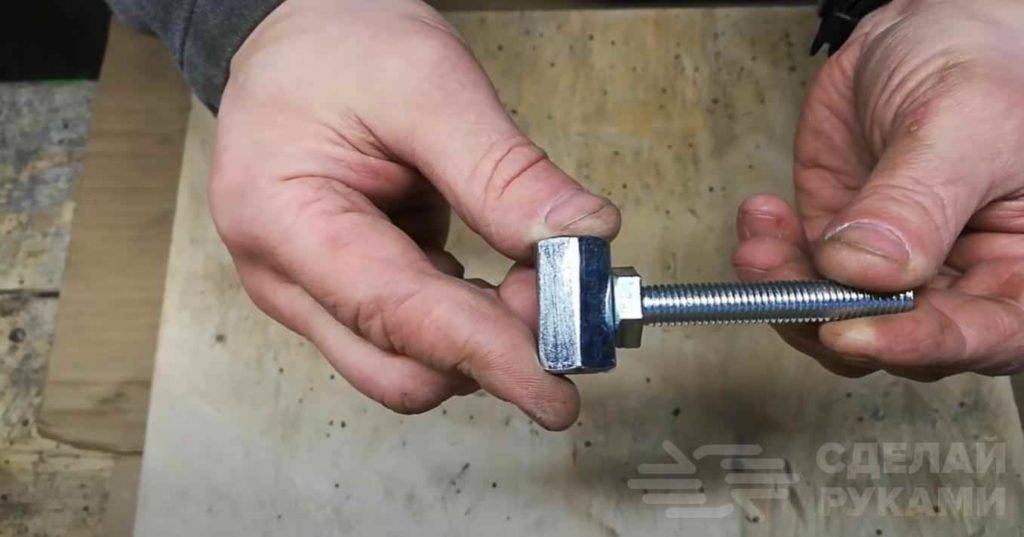

Изготавливаем еще одну деталь. К шляпке болта привариваем удлиненную гайку, как показано на фото ниже.
В станине стойки сверлим отверстие, вставляем и фиксируем деталь. Крепим к ней короткий рычаг. А к нему уже крепим приводной рычаг.

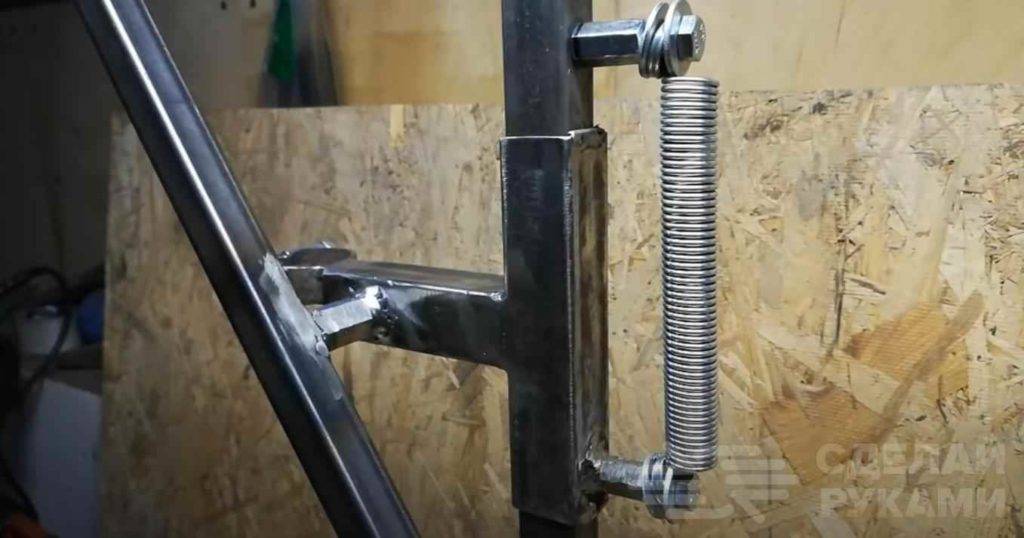

На последнем этапе останется только установить дверную пружину, которая после сверления заготовки будет возвращать в исходное положение механизм для перемещения дрели. Фиксируется пружина при помощи двух удлиненных гаек и болтов.
Нижняя гайка приваривается к подвижной части, верхняя — крепится с помощью болтового соединения.
Для этого в стойке надо просверлить отверстие, в которое вставляется болт (изнутри профиля). На него накручивается удлиненная гайка. Зачищаем сварные швы и красим все элементы конструкции.
При помощи этого простого приспособления вы сможете просверлить вертикальные отверстия в заготовках из дерева, фанеры или металла, и не переживать, что что-то получится криво.
Пошаговый процесс изготовления основных деталей конструкции и сборки сверлильной стойки рекомендуем посмотреть в авторском видеоролике.
