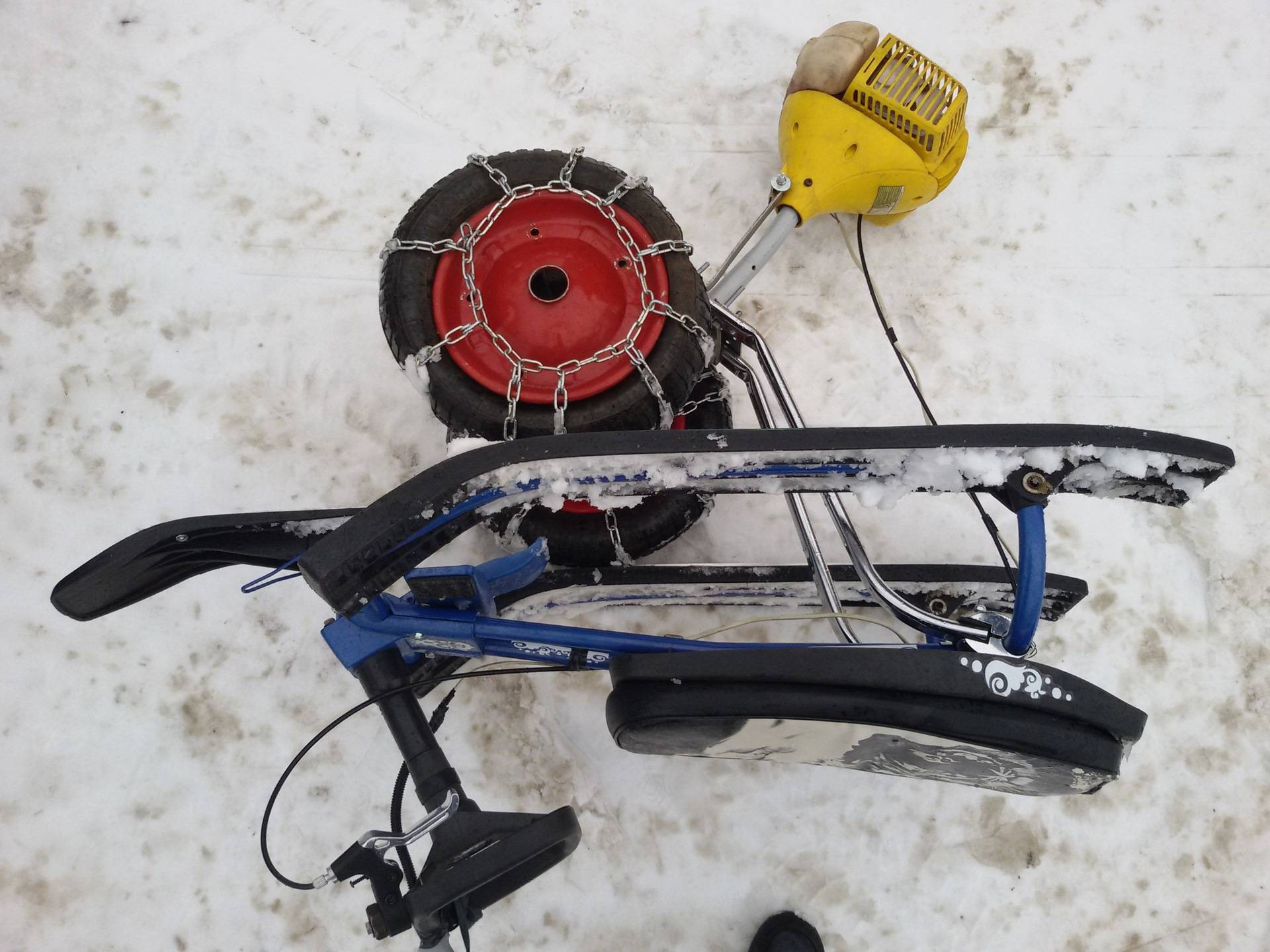

Снегокат с мотором своими руками из триммера

Устройство и принцип работы электрического снегоуборочной машины

Компактные бытовые снегоуборщики бывают бензиновыми и электрическими. Они отличаются между собой только способом питания: первые работают от бензина, вторые соответственно – от электричества. Прочитайте статью про электрические снегоуборщики.

Принцип работы

Суть работы снегоуборщика заключается в следующем: с помощью специально крутящегося устройства собирать в себя снег, а затем с помощью выпускного желоба с силой выталкивать его в заданном направлении на нужную дистанцию.

Исходя из этого, снегоуборочные машины делятся на одноступенчатые и двухступенчатые. Первые для выталкивания снега используют только силу, которую создает шнек, вращаясь с большой скоростью. В конструкции вторых предусмотрен специальный ротор, который стоит на входе выпускного желоба, и, вращаясь, выталкивает снег.

Это позволяет шнеку крутиться с меньшей скоростью, что предотвращает его быстрый износ и частые поломки при попадании камней или других твердых предметов.

Шнек – устройство, которое измельчает снег и «забрасывает» его внутрь снегоуборщика. Находится он в передней части машины, внизу и закрыт сверху и по бокам корпусом-ковшом, чтобы снег направлялся именно в снегоуборщик. Шнек обычно изготавливают из металла.

Он представляет собой прочное монолитное устройство, которое похоже на бурильную установку или резьбу винта в увеличенном варианте. Вращаясь вокруг своей оси, он перемалывает снег и подает его внутрь снегоуборщика.

Одноступенчатый снегоуборщик

Если скорость вращения большая (как в одноступенчатых видах), то попадание твердого предмета в шнек с большой вероятностью станет причиной его поломки. Поэтому в таких машинах его покрывают сверху резиной (иногда он полностью состоит из резины).

Эта особенность позволяет при контакте с твердой землей немного передвигаться снегоуборщику самостоятельно. В двухступенчатых машинах шнек вращается с меньшей скоростью, так как не он выбрасывает снег на большие расстояния, а ротор.

Такие снегоуборщики могут не только расчищать свежий снег, но и справляться со спрессованными и заледеневшими сугробами. Поверхность металлического шнека может быть как гладкой, так и зубчатой.

Кроме того, снегоуборщик имеет двигатель, выпускной желоб, который регулирует направление и дальность выбрасывания снега, колеса (иногда используются гусеницы), ручки для передвижения снегоуборщика человеком и в самых сложных моделях – панель управления.

Более подробно об эл. снегоуборщике смотрите на приведенном видео:

Снегоуборщики делятся на самоходные и несамоходные. В первом случае, передвижение осуществляется с помощью двигателя (подробнее – тут), во втором – с помощью самого человека (см. Forte QI-JY-50).

Общие правила конструкций

Самоделки для движения по снегу разнообразны по внешнему виду, размерам, компоновке, мощности и даже по принципу перемещения. Но в каждой разновидности есть узлы, обеспечивающие необходимые снегоходам свойства, а именно:

1. Не проваливаться в снег.
2. Передвигаться по поверхности с минимальным трением и в нужном направлении.

Очевидно, что вероятность просесть в снег и сила трения зависят от веса агрегата, площади контакта, формы поверхности соприкосновения со снегом. Конечно же, свое влияние оказывает состояние снега, но которое нужно учесть.

Для выполнения главного предназначения в конструкции снегохода всегда присутствуют следующие узлы:

• опоры в виде полозьев, колес или гусениц для удержания веса конструкции с пассажирами на поверхности снега,
• двигатель с редуктором, передаточным устройством и топливным баком,
• движители, толкающие конструкцию вдоль поверхности снега,
• рулевое устройство, изменяющее вектор взаимодействия со снегом для поворота,
• рама, на которую монтируются все узлы.

Изготовление самоделок упрощает наличие деталей от специализированной техники. Часто берутся запчасти от снегоходов Буран или любых инструментов и средств передвижения с мотором скутеров, мотоциклов, мотоблоков. Область для творчества при создании каждого узла огромна. Существует множество разнообразных и проверенных решений для каждой детали.

Велосипед с двигателем от триммера

Самодельный велосипед с мотором от триммера — высокотехнологичное транспортное средство, которое отличается от простых аналогов высокой скоростью езды, практичностью и пониженной стоимостью, благодаря использованию дешевой комплектации.

Для сборки мотовелосипеда необходимы следующие приспособления:

• велосипед в рабочем состоянии;
• мотор от триммера;
• цепь;
• натяжитель;
• звездочка;
• хомут;
• трос;
• предохранитель;
• контроллер;
• выхлопная труба;
• втулка, болты, шайбы.
• К заднему колесу крепят 2 прокладки из резины: первую — между спицами, вторую — за ними.
• Звездочка должна подходить к мотору триммера. Ее вставляют во втулку, которая находится на внешней части колеса. К внутренней стороне прикрепляют полумесяц.
• Двигатель монтируют на багажнике или позади сиденья с помощью хомута, купленного или изготовленного из стальной пластины своими руками.
• Устанавливают цепь на звездочку и силовой агрегат, регулируют натяжителем. Вместо цепи не рекомендуют использовать ремни. Под действием силы трения они часто приходят в негодность, срок службы их минимален.
• Рукоятку газа и двигатель соединяют тросом.
• Крепят бак для топлива и карбюратор.
• Выхлопную трубу приваривают сварным швом.

Некоторые умельцы создают систему торможения и производят замену стандартных покрышек колес на нескользящие. После сборки всех узлов обязательно проверяют работу велосипеда. От этого будет зависеть функциональность механизма и собственная безопасность.

Мотосани

Мотосани представляют собой модернизированный мотором ножной снегокат или финские сани, либо изготовлены полностью из подручных материалов, найденных в гараже, либо купленных на рынках-разборках. Основные составляющие:

• рама из металлических труб, сваренная по образу и подобию саней «финка»;
• пара старых лыж;
• двигатель и бензобак от мотокосы, мотоблока или бензопилы;
• гусеница, либо колесо от автомобиля или мотоцикла (отлично подходит шипованное колесо от мотоцикла «Эндуро») и цепь, если покрышку невозможно «тюнинговать» шипами;
• руль для управления санями, в качестве которого подойдет велосипедный, руль от мотоблока, или сваренный собственноручно;
• сиденье (опционально): от велосипеда, скутера, или самодельное в виде скамейки или табурета.

Начать сборку следует с двигателя, подключив к нему цепь, тросы и трубки, которые будут служить трансмиссией будущих мотосаней. Лыжи лучше всего зафиксировать на малоподвижной ровной основе – на полу или столе. Далее к лыжам крепится рама с рулем, устанавливается мотор. Перед установкой сиденья испытайте сани, чтобы устранить все недочеты. И самым последним ставится сиденье, если оно предусмотрено.

Дополнительные аксессуары

К категории дополнительных элементов можно отнести амортизаторы, сани и прицеп.

Благодаря амортизаторам езда на снегоходе будет более комфортной. Для достижения правильной конструкции можно воспользоваться рычажными, предназначенными для мотоцикла. Они могут быть новыми или подержанными, но этот момент необходимо решить заранее.

Сани – отличный способ перевозить багаж или пассажиров. Если вы решили использовать старые сани, убедитесь, что они достаточно прочные и безопасные.

Если изначально у вас одноосный двухколесный мотоблок, компактный прицеп поможет превратить его в двуосный четырехколесный снегоход. К раме техники он дожжен быть приварен намертво.

Снегоход из бензопилы

Совет. Снегоход можно сделать как гусеничным, так и лыжным.

Прежде чем приступить к изготовлению снегохода из бензопилы, необходимо выбрать оборудование, которое будет обладать всеми необходимыми характеристиками. Оптимальный вариант для этой цели — бензопила «Дружба», «Урал» и «Штиль» (мощность этих инструментов идеально подходит для создания скоростных снегоходов).

Конструкция снегохода состоит из четырех частей:

1. Гусеницы.
2. Лыж.
3. Трансмиссии.
4. Двигателя.

Бензопила Урал

Сборка самодельного снегохода производится не по какой-то предложенной схеме или стандартному чертежу, а исходя из материалов и инструментов, которые есть в распоряжении мастера.

Инструкция по сборке снегохода из бензопилы

Сборка изделия – достаточно интересная работа. Она состоит из нескольких последовательных этапов, которые должны выполняться аккуратно и ответственно.

Первый этап – это сборка каркасной основы будущего самодельного снегохода. Для работы потребуются стальные уголки (размер – 50 х 36 см) или стальные листы (толщина – не менее 2 мм). Из уголков делают среднюю часть конструкции, а из листов – переднюю и заднюю.

Совет. Чтобы придать необходимой жесткости конструкции, металл загибают под уголом в 90 градусов.

Аккуратно делают два сквозных отверстия под размещение вала гусеничного механизма и направляющих устройств гусеничных колес (натяжные устройства устанавливаются с обеих сторон лонжеронов).

• К нижней части лонжеронов аккуратно приваривают специальные кронштейны (их крепят на одинаковом удалении друг от друга), в их открытые пазы и устанавливают опорные катки.
• Катки (в резиновых чехлах) располагают на пяти осях, каждый из которых крепят с нижней стороны открытых пазов.
• Между каждым из элементов устанавливают специальные втулки из дюралюминия (они изготавливаются из подходящей трубы).

Совет. Чтобы не тратить время на изготовление катков и осей для них, их можно позаимствовать у старого оборудования для выкапывания картофеля.

• Сами оси кронштейнов крепят при помощи гаек и контргаек (они предназначены для усиления рамы снегохода, удерживают лонжероны на определенном расстоянии друг от друга).
• Из трех металлических уголков делают стойки для крепления подготовленного редуктора бензопилы, устанавливают промежуточный вал цепной передачи.
• На подготовленный каркас устанавливают сиденье для пользователя (для этих целей используют подходящий ящик или автомобильное кресло), его фиксируют на участке между средней и задней частью конструкции.

Снегоход из бензопилы

• На переднем участке каркаса делают отверстие для размещения руля, его делают из трубы с приваренными ручками управления.
• В местах крепления стоек снегохода устанавливают металлические косынки (они укрепляют конструкцию, делают ее более прочной и надежной).

• Из металлической трубы изготавливают вал привода снегохода, в него вставляют специальный круглый фланец для крепления зубчатых колес.
• Для создания рулевого управления применяют оборудование из старых мотоциклов или мопедов с трехрычажным управлением.

Готовый снегоход имеет небольшой вес, легко размещается в багажник автомобиля для транспортировки на большие расстояния. Его управление настолько простое и понятное, что даже ребенок с легкостью может ним пользоваться.

Модели мотопил для переделки

Выбираем модель для переделывания — Урал, Дружба, Хускварна, Штиль. Можно использовать старый инструмент с изношенным пильным полотном.

Наиболее популярный вариант – пила Дружба, которая отличается простейшим устройством с минимальным количеством узлов и составляющих. Из недостатков можно выделить большой вес агрегата (12 кг.) и низкий уровень безопасности. Кроме того, эта техника маломощная 1 кВт и уже далеко не соответствует требованиям сегодняшнего дня – морально устарела даже для создания снегохода из бензопилы.

Если рассматривать Урал, то это более подходящая модификация, поскольку изначально разрабатывалась как мощная машина для валки леса. Поэтому по техническим параметрам Урал вполне соответствует предполагаемым нагрузкам на аэросани. При почти одинаковом весе с Дружбой, пила Урал гораздо мощнее – 3,7 кВт.

Самодельный снегоход из бензопилы Штиль, Хускварна — очень подходящие варианты, учитывая достаточную мощность 1,5 -3,0 кВт при малом весе 4 кг и современное исполнение инструментов.

2 План переделки мотоблока в снегоход

В первую очередь нужно продумать, как будет выглядеть ваш будущий «монстр», и перенести свои мысли на чистый лист бумаги. Если с черчением у вас проблем нет, то мысли можно изобразить в виде чертежей – это будет наилучшим вариантом, так как снижается риск ошибиться в расчетах. Также не лишним будет сделать макет, в качестве материала можно взять, например, картон.

Затем составьте список необходимых деталей и инструментов, которые пригодятся вам в реализации задуманного. Докупите недостающие запчасти. Убедившись, что все необходимое у вас в наличии, можете приступать к следующему шагу.

2.1 Этапы сборки

В целом сборку снегохода из мотоблока можно поделить на несколько этапов. Однако универсального плана нет, и каждый может выполнять работу в той последовательности, в которой ему более всего удобно.

сборка рамы снегохода

Большинство конструкторов-любителей действуют в такой последовательности:

Изготовление рамы:

• подготавливаются прочные трубы. Наиболее подходящий вариант – рама мотоцикла; • посредством трубогиба создается желаемая форма; • точечной сваркой проводится соединение труб.

Монтирование деталей:

• неразрывным швом закрываются все имеющиеся стыки; • к раме приваривается кронштейн, на который крепится силовой агрегат (мотоблок); • устанавливается сам мотоблок; • установка сидения и других деталей (полозья, рулевые колонки, амортизаторы и прочие).

Особое внимание следует уделить точности расчета размеров деталей. Это нужно сделать, чтобы не пришлось в итоге разбирать и переделывать свое детище из-за неправильно вымеренной длины какой-нибудь трубы, к примеру. Снегоходная приставка должна выполняться строго по выбранному чертежу

Снегоходная приставка должна выполняться строго по выбранному чертежу

Снегоходная приставка должна выполняться строго по выбранному чертежу.

2.2 Особенности сборки снегохода из мотоблока

Одной из основных особенностей и проблем, возникающих при сборке снегохода, можно назвать вопрос с гусеничной ходовой частью.

Некоторые мастера изготавливают гусеницы самостоятельно. Те, кому это не под силу, идут в специализированные торговые точки и покупают готовые заводские изделия. Зачастую можно встретить самодельный снегоход с половиной гусеницы серии Буран. В таком случае вес всей ходовой части, вместе с двигателем, равняется 20-30 кг.

Второй по значимости особенностью можно назвать реализацию ведомой части снегохода, которая крепится к мотоблоку. В качестве места для пассажиров и багажа можно использовать практически все, что приходит на ум. Например, можно установить на раму старое кресло или табурет. Можно и вовсе прикрепить к мотоблоку обычные сани, такие варианты также были замечены. А можно оборудовать раму несколькими сидениями, а к задней части прикрепить сани, которые будут играть роль багажника.

Варианты сидений для снегоходов

Третьей особенностью являются лыжи. В случае установки саней вам, вероятней всего, не придется возиться с подбором нужно размера лыжней и их конструкцией

Но, если лыжни вы собираетесь делать своими руками, то рекомендуем обратить внимание, что пластмассовые лыжи будут плохо сцепляться со снежной поверхностью, поэтому выбор материала должен быть продуманным. Также не поленитесь установить на них подрезы из металлического прута. Оптимальная толщина прута 8 мм в диаметре

Оптимальная толщина прута 8 мм в диаметре

Оптимальная толщина прута 8 мм в диаметре.

Также стоит отметить, что готовый снегоход, который вы сделали из мотоблока, будет неполноценным, если не дополнить его амортизаторами. Хоть это и не самая важная деталь, все же, улучшить качество езды и прибавить немного комфорта она способна. Хорошим вариантом здесь являются амортизаторы, которые ранее были установлены на рамах старых мотоциклов. Но для лучшего эффекта рекомендуется сделать такую конструкцию, которая позволит установить новые амортизаторы.

2.3 Рекомендации по эксплуатации снегохода

Невзирая, что никто не обязывает вас регистрировать самодельный снегоход из мотоблока, правило дорожного движения соблюдать все же стоит. По меньшей мере, не садитесь за руль в нетрезвом состоянии, не ездите на максимальных скоростях и старайтесь избегать опасных переездов (например, замерзших водоемов).

Самые успешные умельцы собирали таких самодельных «зверей», которые разгонялись до 70 км, а часть из них и вовсе могла рвануть до 80 км, но это были машины профессионалов. Однако среднестатистический самодельный снегоход развивает скорость 25-30 км/ч.

Рекомендации по эксплуатации

В первую очередь нужно позаботиться о безопасности. Все элементы конструкции должны быть надежно соединены с помощью сварки или крепежа.

Осматривать устройство желательно после каждой поездки. Периодически нужно проводить самостоятельное техническое обслуживание с учетом таких рекомендаций:

1. Обработка силиконовым спреем бампера и подвески.
2. Проверка целостности всех элементов.
3. Стряхивание снега после поездки.
4. Хранение в гараже, сарае или другом подсобном помещении под плотным чехлом.
5. Перед консервацией на теплый сезон техническое изделие необходимо промыть с обычным чистящим средством, накрыв двигатель пленкой.

Классификация детских снегоходов

Электрический детский снегоход работает на аккумуляторных батареях. Такие источники питания не требуют никакого обслуживания, кроме периодической подзарядки. Саморазряд полностью исключен благодаря специальной конструкции аккумуляторов.

В некоторых детских средствах передвижения в качестве источника питания используются бензиновые двигатели. На такие средства передвижения устанавливаются разные типы моторов. Детские снегоходы с двухтактными бензиновыми двигателями отличаются легкостью, простотой обслуживания, скоростью прогрева, возможностью работы на дешевом топливе. Четырехтактные моторы издают меньше шума во время работы. Они обладают меньшим расходом топлива и намного большим рабочим ресурсом.

В некоторых моторах установлена система воздушного охлаждения. Нужно правильно применять ее, чтобы не допускать перегрева. Гидравлическая система охлаждения использует обыкновенный снег.

Инжекторные моторы обладают рядом преимуществ: стабильностью в работе, экологичностью и экономичностью. Они не отличаются надежностью и не рекомендованы к применению в полевых условиях. Заправлять моторы в детских снегоходах желательно неэтилированным бензином для понижения вредности выхлопа и повышения продолжительности работы движка.

Какие требуются инструменты, материалы и детали для изготовления снегоката с двигателем от триммера

Решая, какую схему выбрать для изготовления самодельного снегоката, учитывают разницу в устройстве существующих моделей. Изучается классификация техники такого вида, на основании чего нужно определиться, какой агрегат лучший. Можно сделать устройство на колесной паре или гусенице. Оба варианта одинаково эффективны – обеспечивают возможность езды по снегу. Дома легче справиться с задачей по изготовлению снегоката на колесах.

Бензотриммер с прямой штангой и редуктором

Главный элемент конструкции – мотор. Для этого используют триммер – простой агрегат, который по электрическим параметрам подходит для изготовления снегоката. Необходимо произвести минимум подготовительных действий – демонтируется рукоять и режущая кромка. Прямая штанга бензотриммера слишком длинная, как и приводной трос. Эти элементы конструкции уменьшают, согласно размерам, указанным в чертеже, который был ранее составлен.

Триммер бензиновый

Листовая сталь

Если под рукой нет старых санок, лыжни, все элементы конструкции придется изготовить самостоятельно: сиденье и его крепление, раму. Лист из стали прочный, из него делают все детали. Примером могут служить металлические полозья. Материал обычно требует применения специального оборудования (листогибочного станка).

Трубы для рамы диаметром 25 мм

В дополнение к листовой стали подготавливают трубы. Они будут использоваться для изготовления рамы, каркаса – элементов, составляющих основу корпуса. Не следует использовать тяжелые профильные трубы. Достаточно легких изделий диаметром 25 мм. Для этого подготавливают сиденье (можно использовать от мотоцикла, мопеда).

Санки, пластиковые лыжи

Для обеспечения возможности скольжения по снегу и достижения определенной скорости при этом устанавливают раму на полозья. Их делают из старых санок, применяют лыжи – выбирают транспортное средство из того, что имеется дома.

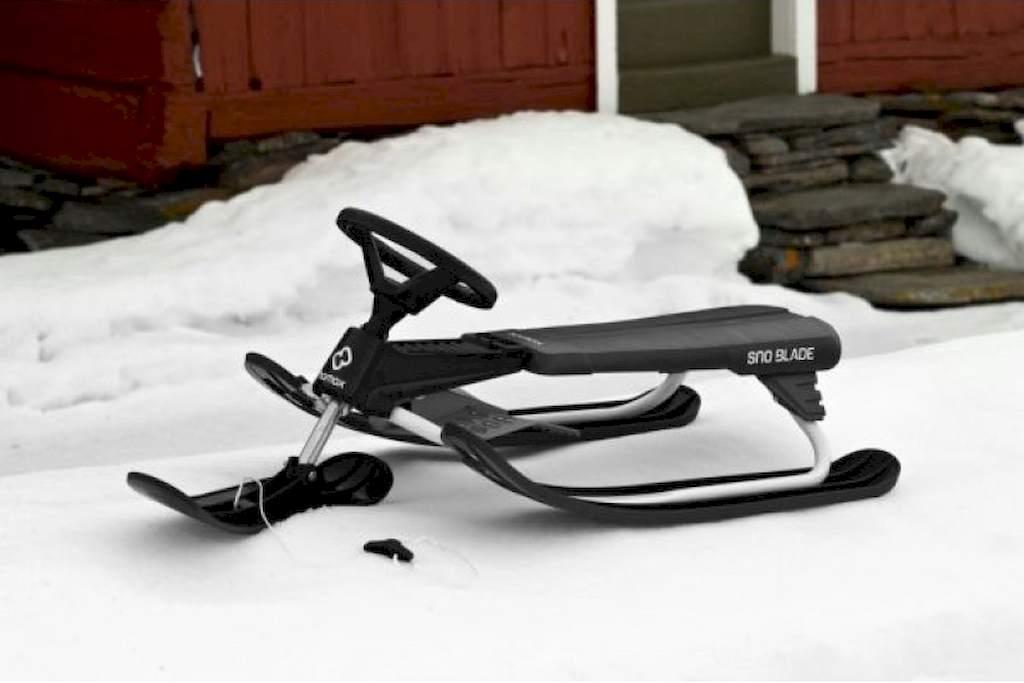

Снегокат

Металлические уголки

Чтобы повысить эффективность конструкции, полозья усиливают дополнительными элементами. Для этого рассматривают вариант установки уголков. Их добавляют в конструкцию, т. к. благодаря этому уменьшается сопротивление при движении.

Ручка велосипедного тормоза

Чтобы иметь возможность управлять агрегатом, используется деталь от велосипеда. Конструкцией газонокосилки, триммера-бензокосы не предусмотрен такой элемент, но необязательно использовать запасные части только одного прибора. Можно составить снегокат из разных устройств.

Ножка офисного стула

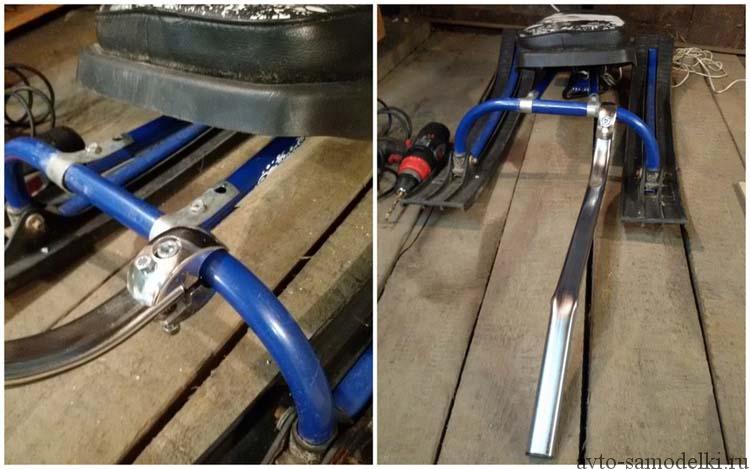

Рама транспортного средства для передвижения по снегу будет выглядеть хуже, если соединять части сварочным швом. Наиболее видные места конструкции монтируют с помощью болтового соединения. Главное правило – обеспечение прочности крепления.

Ножка офисного стула

Электродрель и сверла

Изготовление снегоката считается легкой задачей, т. к. часть деталей крепится винтами, болтами. Для этого делают отверстия, а значит, нужно заранее подготовить дрель со сверлами.

УШМ («болгарка»)

Части конструкции с лицевой стороны снегоката рекомендуется обрабатывать после крепления. Используют болгарку, наждачную бумагу. Тогда готовая машина будет выглядеть намного аккуратнее. Затем их окрашивают. Только обрабатывать следует металлические части, не имеющие защитного покрытия. Например, используемые ножки стула нельзя царапать.

Сварочный аппарат

Места конструкции, которые отличаются повышенной ответственностью, требуют особого отношения. Здесь детали должны крепиться максимально прочно, например, там, где расположен двигатель. По этой причине используют сварочный аппарат.

Гаечные ключи, отвертки, молоток

Подручный инструмент дает возможность установить крепеж, подтянуть его при необходимости. Лучше не начинать процесс сборки снегоката с двигателем от триммера своими руками, не имея гаечных ключей. Рано или поздно придется столкнуться с необходимостью крепления деталей при помощи метизов, чтобы не увеличивать длительность периода монтажа, всё необходимое подготавливают сразу.

На гусеничном ходу

Гусеничные опоры применяются чаще других, одновременно выполняя функцию движителей. Причина в высоком КПД и надежности. Такая конструкция позволяет развивать высокие скорости, сохраняя устойчивость и маневренность. Существует несколько вариантов того, как своими руками сделать гусеницы для снегохода:

• из транспортерной ленты,
• из покрышек грузовика,
• из приводных клиновидных ремней.

Поперек транспортерной ленты надо прикрутить болтами распиленные вдоль оси пластиковые или ПВХ трубки не больше дюйма в диаметре.

С таким легким аппаратом может справиться даже ребенок.

Старые покрышки колес грузовика с зимним протектором тоже можно использовать в качестве гусениц, если отрезать от них боковины. Поперечины им не нужны, а вот обметать края леской с шагом в сантиметр придется, иначе покрышка быстро разлохматится.

Приводные ремни, так же, как транспортерную ленту, нужно оборудовать грунтозацепами. Несколько параллельных ремней, от 2 и больше, соединяют между собой поперечными прочными грунтозацепами, прикрепляя их к ремням заклепками или с помощью винтов. Расстояние между соседними зацепами должно равняться шагу ведущей звездочки.

Гусеницы из транспортерной ленты или ремней часто усиливают цепью, что увеличивает надежность и долговечность движителя.

В таких снегоходах легкость сочетается с надежным приводом.

Одна из разновидностей гусеничных снегоходов это мотособака, которая получила название по сходству с упряжной собакой для нарт. В ущерб маневренности была облегчена конструкция, тяговое усилие также увеличилось. Зато это самый эффективный механизм буксировки по снегу.

Для смены направления нужно прикладывать значительные усилия со смещением центра тяжести мотособаки.

Основные размеры для сборки двухместного снегохода, указанные на чертеже, помогут сделать езду комфортной. Остальные размеры будут зависеть от наличия запасных частей, схемы сборки.

При движении дискомфорт от встречного ветра ослабляют, установив мотоциклетное стекло и брызговики для ног. Но полностью закрыться на таком транспорте от холодного ветра невозможно. Для комфорта нужна полностью закрытая кабина, а значит вырастет вес и потребуется более мощный двигатель.

Снегоход с автомобильным двигателем предназначен для длительных поездок на большие расстояния. При теплоизолирующем материале кузова поездка сравнима с комфортом легкового автомобиля.

А самый простой способ достижения комфорта это просто поставить заднеприводный автомобиль на широкие опоры вроде лыж, гусениц или пневматических колесных камер, а также пустить привод штатных колес к снегоходным движителям и прикрепить переднюю лыжу к рулевой сошке.

Нелишним будет при изготовлении предусмотреть сменную схему замены колес на лыжи и обратно, если использовать для переделки запасные детали.

Насадка-культиватор

Насадка-культиватор на триммер бензиновый используется для рыхления почвы на небольших участках, таких как клумба, теплица или вокруг кустов и деревьев. Инструмент может быть:

• Зубчатым, у него фрезы расположены с обеих сторон ведущего вала.
• Дисковым, когда вместо фрезы используются режущие диски.

Разница в этих двух узлах только в их конструкции и названиях, суть выполняемых работ у них одинаковая — рыхлить землю.

Важно! Зубчатые модели отличаются меньшим весом, следовательно, обрабатывать ими лучше всего легкие грунты в отличие от дисковых. Работает такая насадка от двигателя при помощи специальной штанги (продается отдельно). На штанге имеются шлицы, их может быть от 7 до 9

То есть надо точно знать, какую насадку покупать, так как от одной модели она может не подойти на другую

На штанге имеются шлицы, их может быть от 7 до 9. То есть надо точно знать, какую насадку покупать, так как от одной модели она может не подойти на другую

Работает такая насадка от двигателя при помощи специальной штанги (продается отдельно). На штанге имеются шлицы, их может быть от 7 до 9. То есть надо точно знать, какую насадку покупать, так как от одной модели она может не подойти на другую.

Когда фрезы и диски фиксируются при помощи шлицев, режущие органы будут свободно смещаться, можно разрыхлять почву на ширину 20-25 сантиметров.

Обратите внимание! Длинные грядки обрабатывать удобнее, нежели короткие. В первом случае надо делать меньше поворотов. Выбирая насадку, надо учитывать мощность триммера

Если мощность устройства не более 1500 Вт, то обрабатывать получится только уже взрыхленную землю. Например, можно только окучивать картофель

Выбирая насадку, надо учитывать мощность триммера. Если мощность устройства не более 1500 Вт, то обрабатывать получится только уже взрыхленную землю. Например, можно только окучивать картофель.

К недостаткам конструкции можно отнести то, что глубоко взрыхлить почву не получится. Обрабатывать можно только верхний слой, и то если он вспахан недавно. На твердой почве такая культиваторная приставка будет просто «прыгать», почву она не взрыхлит. И прижать ее плотнее к земле тоже не получится, штанга будет пружинить и изгибаться, что приведет к поломке триммера.

Насадки на триммер культиватор

Но все же иногда есть смысл приобрести такую насадку. Учитывая ее порой не малую цену, многие умельцы решают сделать культиватор для мотокосы самостоятельно.

Снегоуборщик

Снегоуборочная машина представляет собой агрегат, который сгребает снег и отбрасывает его в стороны. Она работает по шнековому и роторному принципам.

Шнековые механизмы осуществляют 1-ступенчатый забор снежной массы. Устройство находится в передней части агрегата, по бокам и сверху прикрывается крышкой. В процессе вращения вокруг собственной оси шнек захватывает, перемалывает снег и лед, дробит их на мелкие фракции, передает внутрь техники на отбрасывающую лопату, затем на отводящий патрубок. Для свежевыпавшего снега подходят механизмы с гладкой кромкой, для залежавшегося — с зубчатой.

READ Настройка Карбюратора Бензопилы Своими Руками

В агрегате роторного типа снежный покров очищается ротором. Насадка крепится на приводной вал и работает, как пылесос. Лопасти выступают вперед, что намного облегчает захват снега. В самодельном снегоуборщике из триммера они делаются из качественного металла либо прочного пластика. Ротор создает увеличенную центробежную силу. Снег отбрасывается, проходя через патрубок, на расстояние до 12 м.

Для снегоочистителей подходят как электрические моторы, так и топливные.

Если радиус действия механизма в пределах дома, устанавливают электромотор от триммера, при этом учитывают гидроизоляцию агрегата. При проведении работ на дачных участках лучше установить бензиновый двигатель небольшой мощности.

На подготовительном этапе для снегоуборщика из триммера своими руками чертежи деталей и сборочных узлов разрабатываются по продуманному плану, технологии и исходя из наличия материала и оборудования. Для сборки используют схему газонокосилки.

Необходимое оборудование для изготовления самодельной машины:

• Бензотриммер с прямой штангой и редуктором.
• Стальной лист толщиной 1,5 мм или металлическая бочка.
• Фреза с зубьями.
• Набор инструментов:
• дрель;
• сверла;
• гаечные ключи.
• Болгарка.
• Сварочный аппарат.
• Из листа стали вырезают 4 прямоугольника 25х10 см.
• Один из углов длинной стороны детали обтачивают в форме лопасти.

Дефлектор делают из металлических полосок 30х15 см, изгибают, приваривают бортики высотой 10 см. Для лопатки берут заготовку 30х40 см, загибают края на высоту 2 см.

Для того чтобы сделать снегоуборщик своими руками из триммера, выполняют такой алгоритм действий:

• снизу бочки отступают 15 см, обрезают по кругу;
• на дне конструкции сверлят отверстие для выступа редуктора и 3 дополнительных — для крепления щитка;
• с боковой стороны делают квадрат со стороной 10 см для выгрузки снежной массы;
• 1/3 передней части конструкции закрывают металлическим листом так, чтобы квадратное отверстие располагалось по центру заслонки;
• готовые лопасти ротора крестом приваривают к диску бензотриммера;
• к корпусу агрегата в месте выброса снега устанавливают дефлектор и проходят сваркой;
• снизу крепят лопатку;
• производят монтаж редуктора, закрепляя болтами;
• вставляют ротор.

Во время работы пользуются сварочным аппаратом. Сварка по тонкому металлу — сложный технологический процесс, с которым может справиться только профессионал. Поэтому лучше при изготовлении некоторых деталей воспользоваться услугами опытного сварщика.

Материалы для изготовления:

• Детский снегокат.
• Триммер (автор использовал Parther t281).
• Насадка-рыхлитель с редуктором.
• Колеса от садовой тачки — 2 шт.
• Цепь.
• Ножка от офисного стула.
• Ручка от руля велосипеда на тормоза.

Весь процесс изготовления представлен на фото.

Первым делом разбираем насадку-рыхлитель.

Крепление от грунтозацепов нужно закрепить на дисках колёс.

Получился редуктор с парой колёс.

Чтобы колёса не буксовали по снегу, одеваем цепи.

Укорачиваем штангу триммера и приводной трос.

Крепление для редуктора делаем из ножки стула. К раме крепим с помощью вот такого крепления.

Лыжи можно усилить алюминиевым уголком.

Ручка газа, сделана из велосипедной ручки тормоза.

Вот такой получился снегокат с мотором от триммера, отличное развлечение для детей.

Конструкция разборная, легко помещается в багажник автомобиля.

Видео автора самоделки с испытаниями самодельного снегоката, прилагается.

Зимой передвижение затрудняется, потому нужен универсальный транспорт для езды по сугробам. Используя подручные средства, можно приступить к конструированию снегохода. При грамотном подходе самодельный снегокат станет незаменимым помощником зимой.

Начать сборку конструкции можно после разработки чертежей. От их точности зависит надёжность будущего транспортного средства.

Изготовить снегоход можно, взяв за основу одну из бензопил:

• Дружба. Выполняет роль силовой установки. Получится несложное устройство без лишних деталей. Такой транспорт будет иметь достаточно большую массу при незначительно мощности, также отсутствуют кожухи безопасности. Двигатель пилы имеет мощность 1 кВт, работает на бензине. Вес инструмента 12 килограмм;
• Урал. Более надёжный вариант с большей мощностью и меньшим весом. Инструмент экологичный, работает даже при минусовых температурах. Двухтактный двигатель пилы с мощностью 3,6 кВт. Масса инструмента 11,7 килограмм;
• Штиль. Преимущество данной пилы в экологической чистоте и низком уровне издаваемого шума.

Определившись с бензопилой, можно взяться за конструирование снегоходной машины.

Конструкция состоит из таких деталей:

1. Руля;
2. Бачка под топливо;
3. Силовой установки бензоинструмента;
4. Втулки стойки рулевой лыжи (две трубы с диаметром 30 см);
5. Управляющей лыжи;
6. Гусеничного зубчатого колеса;
7. Гусеничного полотна;
8. Опорной основы;
9. Опорного катка;
10. Подкоса спинки-ограничителя;
11. Натяжителя гусеничного полотна;
12. Зубчатого колеса натяжения гусеничной ленты;
13. Подшипника;
14. Багажника;
15. Водительского места;
16. 1-й части цепной передачи;
17. 2-й части цепной передачи;
18. Держателя спинки водительского места;
19. Ведомой звёздочки 1-й передачи;
20. Ведущей звёздочки 2-й передачи;
21. Звёздочки под 2-ю ступень цепной передачи;
22. Звёздочки под 1-ю ступень цепной передачи;
23. Рычага поворотного кулака;
24. Тягового рулевой рейки;
25. Сошки с рулевым валом;
26. Балки переднего моста;
27. Вала крепления гусеницы;
28. Оси натяжения гусеничной ленты.
