Конструкция и виды унитазных бачков
Смыв является неотъемлемой частью и одним из самых важных элементов унитаза. Это резервуар с двумя или тремя технологическими отверстиями для подачи/слива воды и крышкой.
Сначала в этот резервуар закачивается вода, которая по нажатию кнопки сливается в бачок унитаза, чтобы смыть нечистоты в канализацию.
Конструкция смыва для унитаза не отличается ни особой интересностью, ни сложностью. Внутри находится всего несколько механизмов.
Один заботится о подаче и перекрывает подачу воды в тот момент, когда бак наполняется до необходимого уровня, а второй предназначен для непосредственного слива накопившейся в баке влаги.
Независимо от типа конструкции унитаза, бачок должен присутствовать, так как прямая подача воды из линии ГВС не обеспечивает должного качества и чистоты унитаза.
Существует три типа резервуаров, различающихся по конструкционным материалам:
- Керамика (фаянс) — надежный и недорогой классический продукт.
- Металл — не очень эстетичный, но долговечный вариант.
- Пластик (полиэтилен) — легкий и простой в установке.
В зависимости от типа и места установки это может быть так:
- низкомонтируемые — устанавливаются непосредственно на чашу унитаза,
- высокомонтируемые — устанавливаются на стене или в стене во встроенном блоке.
Раздельные унитазы, в которых бачок находится отдельно от чаши, имеют сливную трубу для переливающейся воды. И чем выше подвешен сборный резервуар, тем сильнее давление добываемой воды.
Единственным недостатком является то, что бак не очень привлекателен и находится высоко над полом. Именно поэтому в частных туалетах все чаще встречаются модели, в которых бачки располагаются прямо у края чаши. Они более компактны и эстетически привлекательны.
Варианты систем подачи воды
Внутренний механизм подачи воды в смывном устройстве унитаза включает в себя:
Вода подается в бак через отверстие справа, слева или снизу корпуса бака. В версии с боковым креплением поплавок крепится к концу горизонтального рычага, который соединен с шаровым клапаном.
В нижнем варианте поплавок соединен с вертикальным валом, расположенным в линии подачи.
Нижнее подключение считается более тихим, чем боковое — вода в этом случае не падает сверху, а поступает сбоку, что позволяет избежать разбрызгивания.
Основной принцип подключения воды к бачку унитаза прост. Когда резервуар пуст, поплавок, удерживаемый в воде воздухом, опускается при снижении уровня жидкости.
Как только он опускается вниз, он открывает клапан подачи воды, а когда бак наполняется, он снова поднимается, чтобы закрыть подачу воды.
Все в этом механизме основано на законах физики. Конструкция не содержит электроники, что значительно снижает риск отказа. Скорее всего, в бачке унитаза слишком мало или слишком много воды.
Дальше регулируем объем слива.
Не важно, как выглядит набор рычагов и толкателей, ведущих от кнопки к клапану. Кинематика может быть весьма разнообразной
Но важно найти стакан с регулируемой высотой на внешней стороне узла — это и есть узел, отвечающий за объем слива
Но важно найти стакан с регулируемой высотой на внешней стороне узла — это и есть узел, отвечающий за объем слива. Для его регулировки в большинстве случаев требуется отсоединить пластиковую тягу от кнопки к сливному клапану, а затем отжать пластиковые лепестки фиксатора или снять защелку стакана, регулирующего объем сливной воды. Держа стакан вертикально, его перемещают до нужного уровня и там фиксируют пружинными лепестками или защелкой
Затем присоединяют тягу выпускного клапана
Держа стакан вертикально, его перемещают до нужного уровня и там фиксируют пружинными лепестками или защелкой. Затем присоединяют тягу выпускного клапана
Для его регулировки в большинстве случаев требуется отсоединить пластиковую тягу от кнопки к сливному клапану, а затем отжать пластиковые лепестки фиксатора или снять защелку стакана, регулирующего объем сливной воды. Держа стакан вертикально, его перемещают до нужного уровня и там фиксируют пружинными лепестками или защелкой. Затем присоединяют тягу выпускного клапана.
Наиболее продвинутая система может иметь двухрежимный выпуск. Конструктивно узел выполнен в виде двух отдельных, независимых клапанов спуска, расположенных симметрично по двум сторонам от переливного предохранительного сифона. Их регулировка абсолютно такая же. Только один клапан настраивают на максимальный слив, а второй — на половину первого.
Статья по теме: Устройство поплавка сливного бачка с нижней подводкой
При установке крышки бачка и выставлении высоты кнопок следует следить, чтобы кнопки управления на крышке бачка имели небольшой люфт — он необходим для нормальной работы всего механизма.
Если регулировка требуется для арматуры, уже проработавшей какое-то время, то могут возникнуть затруднения из-за отложений — ржавого или известкового налета. Избавиться от них несложно при помощи обычного уксуса или химических составов для борьбы с накипью — просто добавьте в заполненный водой бачок и подождите несколько часов. И внутренняя поверхность бачка станет заметно чище.
В качестве бонуса, предлагаем посмотреть официальное видео от Geberit, которое поможет разобраться, как устроена арматура, как её устанавливать и настраивать.
Регулировка поплавка
В ситуациях, когда воды в бачке либо слишком мало, либо наоборот чрезмерное количество, необходимо отрегулировать сам поплавок, который контролирует её уровень.Для этого необходимо осуществить следующие действия в таком порядке:
- Прежде всего нужно снять крышку бачка унитаза. Чаще всего для этого будет достаточно просто открутить крепление кнопки, после чего можно будет свободно снимать крышу. Однако, есть и такие варианты, в которых необходимо, немного приподняв крышку, внутри отсоединить держащую её цепочку.
- Далее доступ к основным необходимым механизмам устройства будет открыт. Сама настройка зависит от устройства конкретной системы. В том случае, если поплавок смонтирован на латунном варианте рычажка, достаточно просто погнуть последний вручную. За счет этого изменится положение поплавка, а соответственно и максимальный уровень воды. Когда же такой рычажок делается из пластика – осуществляется регулировка при помощи винта. Есть также и иные модели, где поплавок смонтирован на специальной пластмассовой трещотке. Именно она его и держит в нужном положении. Очень редко, но встречаются и такие варианты, где этот элемент крепится к металлической спице. В подобном случае для осуществления регулировки достаточно немного уменьшить расстояние между фиксирующими пластинами.
- Когда все манипуляции с механизмом были завершены, нужно установить обратно крышку и спусковое устройство.
Сборка и разборка
Схема разборки напольного унитаза
Как разобрать унитаз напольного типа для проведения текущего ремонта? Процесс выполнения работы заключается в прохождении следующих этапов:
- перед разборкой унитаза необходимо перекрыть подачу воды в сливной бачок и удалить из емкости всю накопившуюся жидкость. Перекрытие воды производится отдельным краном, если такое устройство было установлено на стадии монтажа унитаза, или краном, ограничивающим вход воды в жилое помещение. Воду, оставшуюся в емкости после слива, рекомендуется удалить при помощи тряпки (губки);
- на следующем этапе необходимо отсоединить подводной водопроводный шланг, чтобы освободить бачок для дальнейших действий;
- крышка бачка держится на кнопке, которая резьбовым соединением связана со сливным механизмом. Если выкрутить кнопку, то снять крышку не составит проблем. Таким способом можно получить доступ к арматуре бачка;
- вся арматура крепится к бачку при помощи резьбы, предусмотренной на каждом элементе. Чтобы снять любое устройство, необходимо ослабить резьбовое соединение;
- сливной бак крепится к чаше унитаза при помощи фиксирующих болтов, расположенных внутри емкости. Для снятия бака необходимо отверткой выкрутить крепежные элементы.
Общая инструкция для разборки напольного унитаза
Схема разборки подвесного унитаза
Разборка подвесного унитаза осуществляется по следующей схеме:
- в первую очередь также необходимо перекрыть поступление воды в сливной бак;
- унитаз отсоединяется от канализационной сети и подводки, идущей от бачка;
- полное снятие унитаза производится после откручивания фиксирующих болтов, расположенных на инсталляции.
Для разборки сливного бака необходимо:
- снять кнопку слива, расположенную на лицевой стороне стены;
- отсоединить подводку воды;
- снять бак для проведения ремонта.
Схема разборки подвесного унитаза
Как собрать унитаз после проведения необходимых ремонтных или профилактических работ? Действовать требуется в порядке, обратном указанному в инструкции, то есть сначала устанавливается бак, а затем унитаз.
Таким образом, зная устройство и схему работы сантехнического изделия, ремонт унитаза можно произвести своими руками.
Источник
Конструкция и виды унитазных бачков
Сливной бачок является неотъемлемым и одним из основных элементов унитаза. Это емкость с двумя или тремя технологическими отверстиями для подвода/слива воды и крышкой.
Сначала вода набирается в этот резервуар, а затем при нажатии кнопки сливается в унитазную чашу, чтобы смыть нечистоты в канализацию.
Ничего особо интересного или сложного в конструкции сливного бачка для унитаза нет. Внутри лишь пара механизмов.
Один обеспечивает подвод и перекрытие подаваемой воды в момент, когда она наполняет емкость до нужного уровня, а второй предназначен для непосредственно слива накопленной влаги в чашу.
Сливные бачки по материалу изготовления делятся на три типа:
- Керамические (фаянсовые) – надежная и дешевая классика.
- Металлические – не слишком эстетичный внешне, но долговечный вариант.
- Пластиковые (из полиэтилена) – легкие в плане веса и установки блоки.
По способу крепления и месторасположению они бывают:
- низкорасположенные – устанавливаются прямо на чашу унитаза;
- высокорасположенные – вешаются на стене либо располагаются внутри нее в инсталляционном блоке.
Раздельные унитазы, у которых бачок отделен от чаши, для перелива воды имеют сливную трубу. И чем выше подвешена у них накопительная емкость, тем мощнее получается из нее водяной напор.
Единственный их недостаток – не слишком презентабельный вид бака, располагающегося высоко над полом. Поэтому чаще всего в отечественных туалетах можно увидеть модели унитазов с поставленными непосредственно на край чаши бачками. Они более компактны и эстетичны.
Варианты систем подачи воды
Внутренний механизм подачи в сливной бачок унитаза воды включает в себя:
- кран (поплавковый клапан);
- пластиковый поплавок;
- рычаги.
Водоподача в накопитель осуществляется через отверстие в его корпусе справа, слева либо снизу. При боковом способе поплавок закрепляется на конце горизонтального рычага, который соединен с вентилем шарового крана.
А при донном варианте поплавок связан с вертикальным штоком, расположенным в подводящей трубе.
Основной принцип работы механизма подачи воды в сливной бачок унитаза предельно прост. В результате опустошения накопителя поплавок, держащийся на воде благодаря воздуху внутри, опускается вслед за снижением уровня жидкости.
Все в работе данного механизма основано на законах физики. В его конструкции нет никакой электроники, что существенно снижает риск поломки. Возможна ситуация, когда в бачке унитаза оказывается слишком мало либо слишком много воды.
Тогда поплавок нужно лишь отрегулировать, чтобы наполняемость бака стала соответствовать нужным параметрам. Но если сломались рычаги, то поплавковую систему придется менять.
Разновидности сливных механизмов
При необходимости смыть из унитаза ненужное мы просто нажимаем кнопку на бачке. Все остальное происходит само собой. Внутри срабатывает механизм спуска воды, открывая сливной клапан.
В результате водяной поток устремляется в чашу и смывает все в канализационную систему.
В действие сливное устройство приводится:
- нажатием на кнопку;
- нажимом на рычаг;
- дерганьем за цепочку (веревочку).
Бачки выпускаются разные по форме и дизайну. Однако большинство из них стандартизовано под объем в 6 либо 4 литра и имеет типовые размеры отверстий для сливных клапанов.
Самих механизмов спуска воды, различных по конструкции, существует огромное количество. Но если имеющийся в бачке сломается, его без проблем можно будет заменить на новый.
Самая простая разновидность сливного сифона – это «груша», по форме напоминающая резиновый вантуз. Под весом воды он плотно прижимается к отверстию слива и перекрывает его.
А при нажатии на рычаг «груша» приподнимается за счет механической силы и выпускает воду в унитазную чашу.
Затем по мере наполнения бака она утяжеляется и опускается обратно на седло, снова закрывая спускное отверстие.
На случай поломки устройства водоподачи в конструкции сливного механизма бачка унитаза предусмотрен перелив. При превышении определенного уровня вода будет переливаться в эту трубку и прямым ходом через чашу уходить в канализацию.
Конструктивно спуск воды в самом унитазе бывает горизонтальным либо круговым. Первый классический вариант предполагает подачу воды сплошным потоком с одной стороны чаши, а второй – формирование струй вкруговую с ее обвода.
Горизонтальный спуск более дешев в исполнении, но неэкономичен и хуже обмывает санфаянс. Круговой аналог по всем эксплуатационным параметрам лучше.
Однако при высокой степени жесткости воды его маленькие отверстия могут оказаться закупоренными, что приведет к уменьшению количества струй.
Принцип действия
Несмотря на большое разнообразие новых сантехнических изделий, предлагаемых к покупке производителями различных стран, устройство механизма для слива при помощи кнопки в каждой из них имеет практически идентичную конструкцию. Это позволяет упростить сервисное обслуживание. А при возникновении неисправности поврежденный механизм для слива можно найти практически в любом магазине.
Сливной механизм с применением кнопки представляет собой конструкцию, состоящую из ряда деталей. Видимые элементы этой сливной системы включают в себя:
- сливной бачок, ёмкостью до 8 л;
- крышку сливного бачка, расположенную на верхней части бачка (в неё встраивается кнопочный механизм слива);
- кнопки (их количество зависит от разновидности сливного кнопочного механизма, включающего обычно либо один, либо два этих элемента).
Помимо наружных деталей, механизм слива бачка компакт-унитаза оснащен следующими внутренними деталями:
- наливным (впускным) клапаном;
- выпускной арматурой (выпускным штоковым клапаном);
- поплавочной грушей (или просто – поплавком);
- трубкой для перелива.
Механизм действия кнопочной сливной системы заключается в том, что первоначально вода затекает в бак с помощью клапана, отвечающего за налив. Поплавок внутри бачка в это время находится внизу. Когда уровень воды в бачке начнёт повышаться, поплавок также будет подниматься.
При достижении уровеня воды определенной отметки поплавок посредством специального рычага на хомуте перекроет наливной клапан, подача воды прекратиться.
Для приведения механизма слива в рабочее состояние необходимо нажать на кнопку, находящуюся на крышке сливного бачка. При этом открывается сливной клапан и жидкость поступает в чашу унитаза, осуществляя функцию смыва. Поплавочный механизм опускается вниз, приоткрывая клапан, предназначенный для впуска воды. Именно таким образом осуществляется работа однокнопочного механизма для слива воды.
Схема работы двухкнопочного механизма выглядит несколько иначе. Бачок при такой конструкции имеет не одно, а два сливных отверстия. При надавливании на кнопку (клавишу) меньшего размера поднимается уплотнитель первого сливного канала. Жидкость из бачка при работе этой схемы сливается лишь наполовину. При нажатии второй кнопки, обычно имеющей больший размер, нежели первая, открывается клапан на втором сливном отверстии.
Боковое подключение
Рассматривая все «плюсы и минусы» вариантов подключений, рекомендуют варианты с подводкой воды снизу, так как она более эффективна и комфортна. Она меньше создает шума, когда заполняется бачок.
Для этих же целей применяются системы «антивсплеск», их запорные клапаны более надежны в эксплуатации.
Недостатком такого подключения можно назвать наличие прокладок, поскольку их нарушенная герметичность немедленно повлечет за собой самые печальные последствия.
Винтажная сантехника с использованием рычагов или цепочки образца «а-ля Советы».
- Сантехническое оборудование, которое использовали во времена СССР, оснащали рычагом, к которому крепили цепочку или шнурок. Сегодня у современной сантехники подобное можно встретить разве что у сантехнического оборудования, в стиле «старинный».
- Кнопка является универсальным решением в любой системе. Преимуществом можно назвать короткий ход и возможность контроля объема сливаемой жидкости.
- В двухрежимном баке применяют, соответственно, двухкнопочную опцию. Одну делают ответственной за слив определенных объемов, а вторую – за то, чтобы бачок освободился полностью. Такие системы экономят воду, но вместе с тем и ее настройка, и ремонт являются более сложными.
Тут гораздо более широкое разнообразие вариантов, но для простоты остановимся на следующей классификации:
- Самые простые разновидности типов гидроклапана – поплавковые. Поплавковую систему можно охарактеризовать так – управление запорным клапаном осуществляется при помощи коромысла/балансира, или рычагов, которые связаны с гидропоплавком.
- Мембранную систему можно охарактеризовать так: когда завершается заполнение бачка, мембрана подвергается давлению воды, и она, в свою очередь, задействует запорное устройство. В наши дни популярность сантехники с приспособлениями мембранного типа растет, но все чаще и чаще от них начинают рекомендовать отказываться в пользу рычажных систем.
Анализ технических характеристик и особенностей эксплуатации дает следующую информацию:
- Выходят из строя мембраны внезапно, и угадать этот момент не всегда представляется возможным, в какой-то момент просто происходит отключение блокировки перелива. При наличии хорошей звукоизоляции в санузле можно слишком поздно услышать журчащие звуки переливающейся на пол воды, и последствия могут быть крайне плачевными.
- Если механизм сломается, то отремонтировать его будет проблематично, даже если имеется запасная мембрана. Также массу времени займет регулировка механизма после того, как мембрану заменили. И даже это не 100% гарантия четкого срабатывания мембранного клапана.
Можно считать оптимальным выходом при такой поломке замену не мембраны, а всей системы сразу, хотя бы на простой поплавковый тип.
Особенности внутреннего устройства
В основу смывного бачка для унитаза включены 2 системы – система автоматического набора воды и механизм слива воды. Если знать принцип работы той и другой системы, то несложно устранить возникшие неполадки. Чтобы было легче понять механизм работы смывного бачка, следует для начала ознакомиться со схемой старых бачков для унитаза, поскольку их системы более понятные и более простые, по сравнению с современными механизмами.

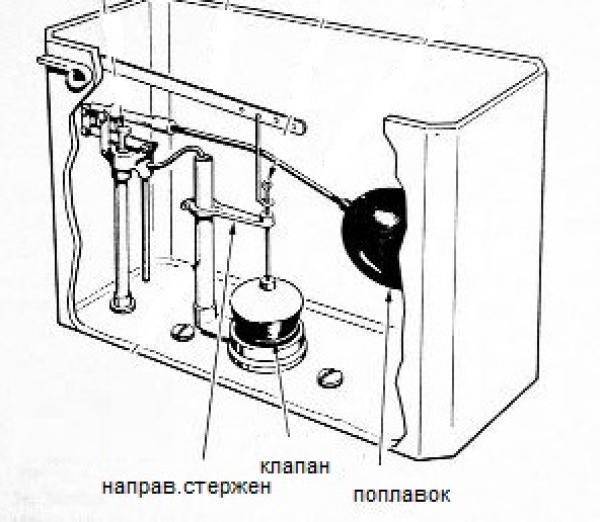

Утройство старого бочка
Бачки старых конструкций состоят из элементов подачи воды в бачок, а также устройства слива. В механизм подачи воды включен впускной клапан с поплавком, а в систему слива-рычаг и груши, а также спускной клапан. Существует еще и специальная трубка, функции которой заключаются в том, чтобы удалить излишки воды в бачке, не используя сливное отверстие.
Нормальная работа всей конструкции зависит от надежной работы элементов подачи воды. На изображении ниже можно более детально рассмотреть схему автоматической подачи воды. С поплавком соединяется впускной клапан с помощью фигурного рычага. Один конец этого рычага соединен с поршнем, который либо перекрывает воду, либо открывает воду.
Устройство поплавкового механизма
Когда вода в бачке отсутствует, то поплавок находится в крайнем нижнем положении, поэтому поршень находится в отжатом положении и через патрубок вода поступает в бачок. Как только поплавок поднимется и примет крайнее верхнее положение, то поршень сразу же перекроет подачу воды в бачок.
Эта конструкция достаточно простая, примитивная, но эффективная. Если частично выгнуть фигурный рычаг, то можно отрегулировать уровень набора воды в бачке. Недостаток механизма заключается в том, что система достаточно шумная.
Сливается вода из бачка с помощью другого механизма, который состоит из груши, перекрывающей сливное отверстие. С грушей соединяется цепочка, которая в свою очередь связана с рычагом. Надавив на этот рычаг, груша поднимается вверх и вода тут же вытекает из бачка. Когда вся вода вытечет, груша опустится вниз и снова перекроет сливное отверстие. В этот же момент поплавок опускается в крайнее положение, открывая клапан подачи воды в бачок. И так каждый раз, после слива воды из бачка.
Устройство бачка унитаза | Принцип действия
Watch this video on YouTube
Устройство современных моделей
Бачки, у которых нижняя подводка воды к бачку, издают меньше шума. Поэтому можно смело говорить о том, что это более современная версия устройства. Впускной клапан спрятан внутри бачка, представляющей конструкцию в виде трубки. На фото внизу это серая трубка, которая соединена с поплавком.
У стройство современного бачка
Работает механизм так же, как и в старых системах, поэтому, когда поплавок опущен, то клапан открыт и вода поступает в бачок. Когда вода в бачке достигла определенного уровня, то поплавок поднимается и блокирует клапан, после чего вода уже не может поступать в бачок. Система слива воды так же работает по той же схеме, поскольку клапан открывается при нажатии на рычаг. Система перелива воды функционирует аналогичным образом, но трубка выведена в то же отверстие для слива воды.
Сливные бачки с кнопкой
Несмотря на то, что в качестве рычага в этих конструкциях бачков используется кнопка, механизм впуска воды не претерпел серьезных изменений, а вот система слива несколько другая.
С кнопкой
На фото представлена подобная система, которая в основном применяется в отечественных конструкциях. Считается, что это достаточно надежная и не дорогая система. У импортных сливных бачков используется несколько иной механизм. Как правило, у них практикуется нижняя подача воды и другая схема устройства слива/перелива, о чем можно увидеть на фото ниже.
Импортная арматура
Существует несколько вариантов подобных систем:
- С одной кнопкой.
- Вода сливается после нажатия, при этом слив прекращается после повторного нажатия.
- С двумя кнопками, отвечающими за разное количество выпускающей воды в сливное отверстие.
И хотя механизм работает совсем по-другому, его принцип работы остается такой же. В этой конструкции нажатием на кнопку блокируется слив, при этом стакан поднимается вверх, а стойка остается в самой конструкции механизма. Именно в этом и заключаются отличия в самой конструкции механизма. Регулируется слив с помощью специальной поворотной гайки или особого рычажка.

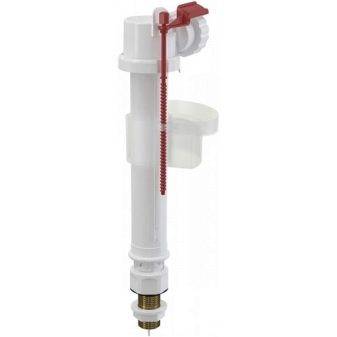

Сливной механизм для керамического бачка производство Alca Plast,модель A2000
Watch this video on YouTube
Варианты устройства бачков
Кроме старинного способа крепления бачка под потолком или компактного расположения его на унитазе, существуют более редкие устройства.
В некоторых моделях унитаза предложено обходиться вовсе без накопительного бака. Смыв происходит при нажатии кнопки просто водой из водопровода. Этот способ неплохо зарекомендовал себя в водопроводных системах с хорошим напором воды. Такие системы не требуют дополнительной прочистки, экономится место. Если кнопка спуска воды монтируется в стену, получается весьма практично и красиво.
Монтаж накопительного бака в стену
Монтаж плоского накопительного бака в нишу стены. Такой способ является очень трудозатратным в установке. Необходимо смонтировать дополнительную стену, в которую и устанавливается бачок. Управляющие кнопки выводятся на стену. Из плюсов можно отметить ощущение более свободного пространства.
Такой способ обычно используют при установке подвесного унитаза. Поскольку его крепление требует монтажных работ и создания фальш стены для скрытия креплений, разместить в нише такой стены бак довольно уместно.
Если напор в водопроводе позволяет, логичнее выбрать вариант с прямым спуском воды из водопровода, без бачка.
Основные элементы унитаза
Вне зависимости от внешнего решения базовые составляющие у всех моделей практически идентичные, поэтому рассматриваться будут компактные системы, имеющие стандартизированную структуру.
Сливной бачок из нескольких компонентов:
- запорная арматура;
- отверстие спускное;
- переливная трубка;
- сливной механизм;
- крышка клапана, снабженная резинкой.
Арматура для бачка с боковой подводкой воды
Подбирая способы для правильной установки, важно определить тип подвода воды в бачок (боковой или нижний). В первом случае емкость снабжена двумя отверстиями. Жидкость при сливе приводится в движение верхней кнопкой или боковым рычагом
Жидкость при сливе приводится в движение верхней кнопкой или боковым рычагом
Основное требование к запорной арматуре — надежное перекрывание доступа водной струи при нормативном заполнении, обеспечивает которое запорный клапан сливного бачка унитаза, учитывая, что мембранные его разновидности пользуются более высоким спросом, чем поршневые. Регулирует этот процесс поплавок. Всплывая вместе с водой, при достижении максимума наполнения он воздействует на рычаг, к которому прикреплен, а тот перекрывает непосредственно запорный клапан
Жидкость при сливе приводится в движение верхней кнопкой или боковым рычагом. Основное требование к запорной арматуре — надежное перекрывание доступа водной струи при нормативном заполнении, обеспечивает которое запорный клапан сливного бачка унитаза, учитывая, что мембранные его разновидности пользуются более высоким спросом, чем поршневые. Регулирует этот процесс поплавок. Всплывая вместе с водой, при достижении максимума наполнения он воздействует на рычаг, к которому прикреплен, а тот перекрывает непосредственно запорный клапан.
Чаша подбирается под конкретные условия. В основном предлагаются две ее модификации, различающиеся косой или прямой ориентацией канализационного отвода. Керамический бачок фиксируется болтами непосредственно к горизонтальной полке чаши, между ними предусмотрена резиновая прокладка.
Система слива или сливная арматура для бачка унитаза представлена двумя базовыми элементами:
- спускной рычаг;
- сливной сифон, основное предназначение которого герметично перекрывать отверстие после завершения процесса слива воды. Сифоны выпускаются нескольких моделей, самые простые из них напоминают резиновый цилиндр.
Последовательность операций по установке конструкционных элементов
Унитаз ставится на отведенное ему место и присоединяется к канализационной системе. После этого начинается этап монтажа такой ответственной части как арматура для сливного бачка унитаза, которая в значительной степени обеспечивает безупречное функционирование оборудования.
Сливная арматура бачка
- Установить в емкость сливной механизм, закрутить пластмассовую гайку, обеспечив плотность резиновой прокладкой.
- Болты снабдить шайбами и прокладками из комплекта, вставить их ровно по оси в отверстия. С обратной стороны на них надевается шайба, затем гайка, которая аккуратно, но плотно закручивается.
- Для лучшей герметизации надевается уплотнительное резиновое кольцо на гайку, если она выполнена из пластмассы. Если кольцо уже использовалось, то следует дополнительно соединения покрыть герметизирующим составом. Для нового кольца эти приемы применять не придется.
Остается закрепить бачок. Алгоритм будет идентичен последовательности операций сообразно рекомендациям, как поменять бачок унитаза, даваемый специалистами. На полке крепится прокладка из резины. Для более надежной фиксации целесообразно подыскать самоклеящиеся образцы.
Ставится бачок, учитывая, что острые наконечники конусообразных прокладок, которыми оснащены крепежные болты, должны направляться в отверстия. Такая форма уже доказала свою надежность, защищая от протеканий. Болты вводятся строго по оси в отверстия. Завинчиванием гаек завершается установка.
Установка арматуры в сливном бачке
Шланг присоединяется к трубопроводам, ориентируясь на системы холодной воды. Герметичность создается при помощи шайбы-прокладки. При надевании гибкого рукава не нужно пытаться самостоятельно усилить степень прочности будущего соединения и наматывать на резьбу вспомогательные материалы в виде нитей или лент. Главное в этой операции исключить перекос монтируемого механизма. Это поможет ровно закрутить гайки без срыва резьбы и добиться полноценной эксплуатационной готовности сливного механизма.
Аккуратно поставить крышку на место и прикрутить сливную кнопку. Затем открываются вентили, и проводится контрольное наполнение бачка и слив. Отсутствие выступающего конденсата на соединениях свидетельствует о качественном монтаже.
Как работает сливной механизм
С помощью нажатия кнопки спуска начинает работать система бачка. Такое устройство сливного оборудования находится в связи с его «начинкой», размещенной в самом контейнере. До того, как выполняется нажатие кнопки, бачок находится в ожидании. В нем уже имеется вода, которая набегает до установленного уровня. С помощью специальной груши жидкость удерживается в баке. Делают ее из резинового материала, потому всегда к седлу прилегает достаточно плотно. Благодаря нажиму кнопки выполняется тяга, которая в свою очередь отталкивает грушу, чтобы открыть слив. В итоге не будет закупориваться седло, в отверстие бачка попадет жидкость и вытечет в унитаз.
Унитаз с кнопкой на крышке бачка
После операции отпуска кнопки, размещенной на крышке бака, груша в первоначальное положение возвращается не сразу. В ином случае это повлияло бы на то, что слив был кратковременным. В правильном устройстве это процесс медленного опускания груши, полностью полой внутри. В ней имеется лишь воздух, выталкивающий ее из седла.
Подъемная сила данного компонента системы становится меньше по степени набора в бак воды. В конце груша полностью присасывается к седлу. Не принесла бы положительного результата установка без специальной направляющей трубки. Секрет здесь в том, что на резиновую затворку действуют различные силы, ведущие ее по направлению минимального сопротивления. В случае если в конструкции отсутствовала труба, то этот резиновый элемент не смог бы вернуться снова к седлу, размещенному в центре бачка.
