Детали изготовления

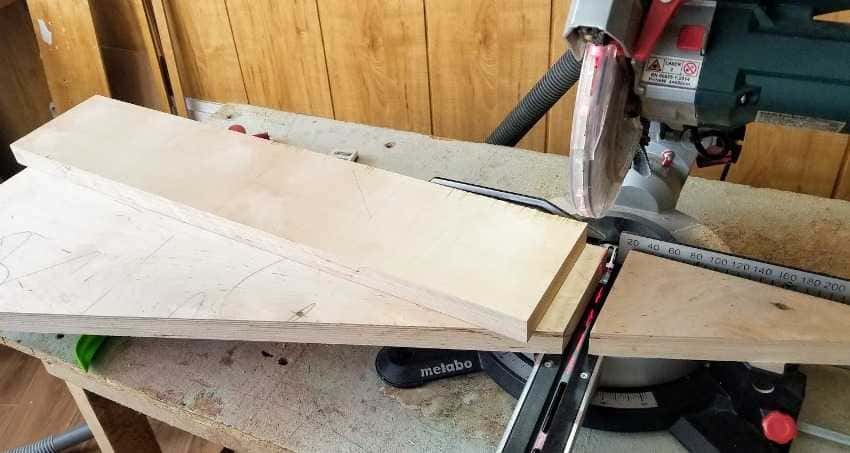

Наносим на ДСП разметку под разные углы торцевания и по меткам вкручиваем метизы.
Поворотный механизм ставится на вращательную ось автоколеса (шкворень), он поддерживается подшипником диаметром 0,15 м или более. Устанавливаем вращающийся полукруг с пропилами.
На наружную сторону подшипника приделываем уши для удержания на базе винтами М6. Ставим сбоку фиксатор с барашком.
Протяжку выполняем из нерабочих амортизаторов. Из них выливают масло, сверлят вентиляционные отверстия, которые необходимо защитить от мелких частиц. Дабы при старте запуска не было рывка, на пилу необходимо установить плавный пуск, который немного уменьшит скорость. Устанавливаем рабочую станину с прорезанной щелью для пилы.
Последняя стадия деятельности — установка защитного механизма для диска. А на дно прикручиваем направляющую рейку.
Наша торцовка готова к работе.
Недостатки агрегата:
- слишком шумно работает;
- для контроля пропилов по дереву применяют древесные обрезки, затем тяга устанавливается точно, и тогда уже пилят начисто.
Из циркулярки сделать инструмент можно аналогичным образом.
Что это такое, разновидности и основные функции
Направляющая шина – это рельс с продольной перфорацией, в которую помещается диск пилы. Рельс не дает пиле отклоняться влево и вправо, а продольная перфорация позволяет ровное движение пилы вперед-назад.
Важно! Если шина собрана правильно, то она также способствует уменьшению количества выщербленной древесины при касании ее поверхности пилой. Для самодельных направляющих предусмотрены различные конструкции, а изготавливаются они из следующих материалов:. Для самодельных направляющих предусмотрены различные конструкции, а изготавливаются они из следующих материалов:
Для самодельных направляющих предусмотрены различные конструкции, а изготавливаются они из следующих материалов:
- Фанера.
- Металлический уголок.
- Алюминиевый профиль.
По конструкции шина может быть выполнена в виде:
- Конструкции из стусла.
- Конструкции из строительного правила.
- Выносной подвижной каретке на подшипниках.
Направляющие должны обеспечивать следующие функции:
- Высокая точность и качества распилов.
- Выполнение распилов различной геометрической конфигурации.
- Выполнена продольных и поперечных пропилов.
- Регулировка глубины врезания пилой.
- Снятие фаски и торцевание деревянных фрагментов.
- Безопасность производства распилов.
Применение циркуляционных ручных пил
Ручная дисковая электропила относится к категории ручных инструментов.
Схема устройства циркулярной пилы.
От данного параметра зависит требуемая мощность и диаметры пильных дисков. По глубине распила инструмент принято делить на категории::
- До 45 мм – мощность от 0,8-1,2 кВт, диаметр диска 130-160 мм;
- До 60 мм – мощность около 1,8 кВт, диаметр диска до 200 мм;
- Более 60 мм – мощность более 2 кВт, диск диаметром до 350 мм.
Приобретая пилу, целесообразно поинтересоваться ее возможностями. Например, можно ли перемещать диск в вертикальной плоскости, что позволяет начинать резать материал необязательно с края. Хорошо, если имеется регулировка скорости вращения и быстрое торможение диска после выключения инструмента. Важным для домашней электросети является и плавность пуска, что существенно уменьшает бросок тока в сети.
Рисунок 1. Электрическая пила – такой вид пил хорошо подходит для работ по дереву.
Мощная ручная циркулярная пила может быть закреплена снизу стола и использована как стационарная пилорама с ограниченной глубиной распила. Стационарные пилорамы обязательно имеют направляющую, с помощью которой можно выполнить распил, например, доски, так, чтобы ее продольные грани были параллельны, а углы в поперечном сечении были прямыми.
Разрезать большие листы даже на стационарной пилораме одному неудобно. Такая проблема возникает при самостоятельном изготовлении мебели, когда необходимо резать фанеру или другой материал в виде больших листов. При пользовании ручной циркуляционной пилой в обычном варианте разрезать ровно лист по всей длине и с перпендикулярными гранями является невозможным.
Поэтому, покупая ручную циркулярную пилу, мастер приобретает к ней и специальное приспособление, каким является шина направляющая (направляющая линейка), позволяющая ровно разрезать лист по всей длине. На изображении 1 показан один из вариантов направляющей линейки.
Самодельные приспособления
Циркулярную пилу сделать не так сложно, проблемы могут возникнуть при подгонке узлов. Правильно подобрать все элементы, чтобы они работали безупречно, – это важная задача. Вал должен иметь саморегулирующиеся подшипники, если агрегат используется ежедневно. Сами подшипники лучше всего подбирать с двумя рядами шариков, которые будут регулироваться с помощью зажимной гайки.
Рабочая поверхность обязательно должна иметь «сетку»-разметку. Без этой системы координат точная работа по дереву довольно затруднительна. Нельзя пренебрегать защитным кожухом – во время работы он надежно предохраняет устройство от механических повреждений. Циркулярная пила при работе с различными материалами работает в разных режимах, поэтому желательно иметь устройство, которое управляет подобным процессом. На валу следует делать несколько желобов, чтобы была возможность переставлять шкивы, таким образом меняя скорость.
Когда приходится распиливать бруски или совершать несколько пропилов с разных направлений, требуется упор, который имеет конфигурацию «П». В его основании лежит доска толщиной 30 мм. К основанию прикручиваются боковины толщиной 12 мм. Таким образом, упор инсталлируется на брус, размер которого от точки разреза отвечает размеру до режущего диска. С двух боков он прижимается к брусу фиксаторами. Если брус слишком массивный, то его переставляют и делают еще один пропил.
Также существует кромочный упор, который востребован. Чтобы его сделать, требуется большое количество времени и хорошая квалификация мастера. Обязательно перед началом работы следует сделать схему-чертеж. Делается этот упор из фанеры (20 мм), также из этого материла изготавливается и упорная планка. Фазы изготовления:
- прорезаются продольные пазы для шпонок;
- шпонки монтируются на упорной планке;
- между сделанными пазами прорезается еще один паз, чтобы закрепить упорную планку;
- в основании делается еще одно отверстие, его размер соответствует пильному резаку циркулярной пилы;
Монтируются боковины-ограничители, причем обязательно должны быть фиксаторы, чтобы ее надежно закреплять. Чтобы поставить упор на заготовку, планка двигается в пазах и фиксируется через щель струбцинками. Лучше всего сразу закрепить линейку или рулетку на станине – это намного облегчает работу. Толкатель удобен для работы с небольшими заготовками – он позволяет закреплять деталь с двух сторон, что обеспечивает точность в работе
Важно также сделать:
- лифт;
- расклинивающий нож;
- подъемный механизм.
Конденсаторы рассчитываются по такой схеме: на 1000 ватт приходится 100 мкФ для конденсатора рабочего типа. Емкость пускового конденсатора надо заказывать в два раза большей. Следует помнить, что пусковой блок SB – это приспособление, которое автоматически возвращается в первоначальное положение. Это очень удобно, так как буквально через считаные секунды после старта можно начинать рабочий процесс.
Изготовление направляющей своими руками из фанеры — самый популярный вариант
Для мастера, который постоянно выполняет работы по распиливанию древесины, например, для мебельщика, постоянное использование шины строго обязательно. От этого зависит качество и скорость производства. Опытные пользователи и мастер редко используют заводские изделия для распилов, чаще они изготавливают их самостоятельно.
Предпосылками к производству шины своими руками становятся:
- Желание сэкономить деньги.
- Необходимость привнесения в конструкцию дополнений, позволяющих более эффективную и многофункциональную обработку дерева.
Необходимые материалы
Для производства шины из дерева понадобятся следующие материалы:
- Фанерные заготовки толщиной не менее 10 миллиметров, длина выбирается произвольно по длине будущего пропила, рекомендуемая длина 1,2 метра;
- Деревянные бруски 30 х 30 мм.
- Металлические полоски высотой 3-4 мм, шириной 8-12 мм, длина должна быть равна длине подошвы на циркулярке — 2 шт..
- Крепежные элементы – метизы, саморезы.
- Фрезер.
- Электролобзик.
- Дрель со сверлом диаметром 10 мм.
- Шуруповерт с битой под саморезы.
- Струбцины.
Пошаговая инструкция изготовления направляющей из фанеры
Очень важно соблюдать тщательность в изготовлении и соблюдение размеров, так как любая неточность или нарушение прямолинейности конструкции приведет к серьезному ухудшению конечного результата, а следственно к ухудшению качества пропила. Пошаговая инструкция:
Пошаговая инструкция:
- Переносим размер пилы на фанеру и отмечаем.
- Для того, чтобы все получилось ровно и красиво нужно использовать что-то жесткое и ровное, для этой цели подойдет кусок профильной трубы, квадрата, направляющей для гкл. Крепим его струбцинами на полученной отметке.
- Отступаем 5 см. и делаем пропил фрезером. Высота и ширина пропила должны быть такие же, как у ранее заготовленных металлических пластин.
- Отступаем еще 5 см, размечаем и делаем фрезером еще один пропил. Для получения ровной линии также выставляем металлический профиль в качестве упора.
- Крепим металлические направляющие к дисковой пиле. Главное сделать это очень ровно. Выступающие части, за края подошвы — отпилить. Рабочую поверхность рекомендуется отшлифовать и отполировать, так будет лучше скользить. А пазы в фанере, смазать воском, это также придаст лучшее скольжение.
- По краям крепим деревянные бруски на клей, а затем еще и притягиваем саморезами.
- Для лучшего скольжения, обклеиваем рабочую поверхность шины, металлическим скотчем. Он, очень устойчив к истиранию.
- На этом все, параллельный упор готов к работе.
Еще одним популярным материалом, с помощью которого можно просто и быстро сделать направляющую для дисковой пилы — это ламинат. Предлагаем для этого посмотреть видео, автор которого за несколько минут рассказывает и показывает, как подробно сделать параллельный упор из 2 досок ламината, очень интересно и полезно. Рекомендуем.
Регулировка самодельного приспособления
Перед началом работы требуется провести регулировку, которая заключается в подборе места резки, а также в глубине пропила и его длине.
В процессе регулировки есть несколько полезных рекомендаций:
- Устройство должно расположиться ровно по отношению к краям материала. Не допускаются перекосы. Для проверки прямолинейности диска, его опускают в пропил направляющей.
- После регулировки шины и диска по “прямизне”, вся конструкция закрепляется струбцинами. В отдельных случаях ее можно закрепить на метизы, для чего по углам шины выполняются специальные отверстия.
Техника работы и безопасности
Поскольку сама по себе циркулярная пила считается весьма опасным инструментом, неправильное использование которого может привести к серьезному травматизму, то необходимо соблюдать рекомендации по технике безопасности:
- При работе требуется использовать СИЗ – очки и перчатки. Также запрещается приступать к работе со свисающими элементами одежды, например, с расстегнутыми рукавами.
- Циркулярная пила включается только после помещения диска в направляющую, но без касания к обрабатываемой поверхности.
- Шина должна быть крепко зафиксирована струбцинами, так как в противном случае кинетическая энергия вращения диска пилы передастся шине, и она «вылетит».
- Все резы нужно делать от себя, а сам мастер должен стоять несколько в стороне, а не перед пилой.
Изготовление каретки для циркулярки своими руками
На функционал и качественную работу стационарной циркулярки в значительной степени влияет наличие приспособлений. Одним из таких является каретка. Выполнить ее в домашних условиях совершенно несложно, а вот осуществление торцевания и отпиливания материала под углом 45° значительно упростится.

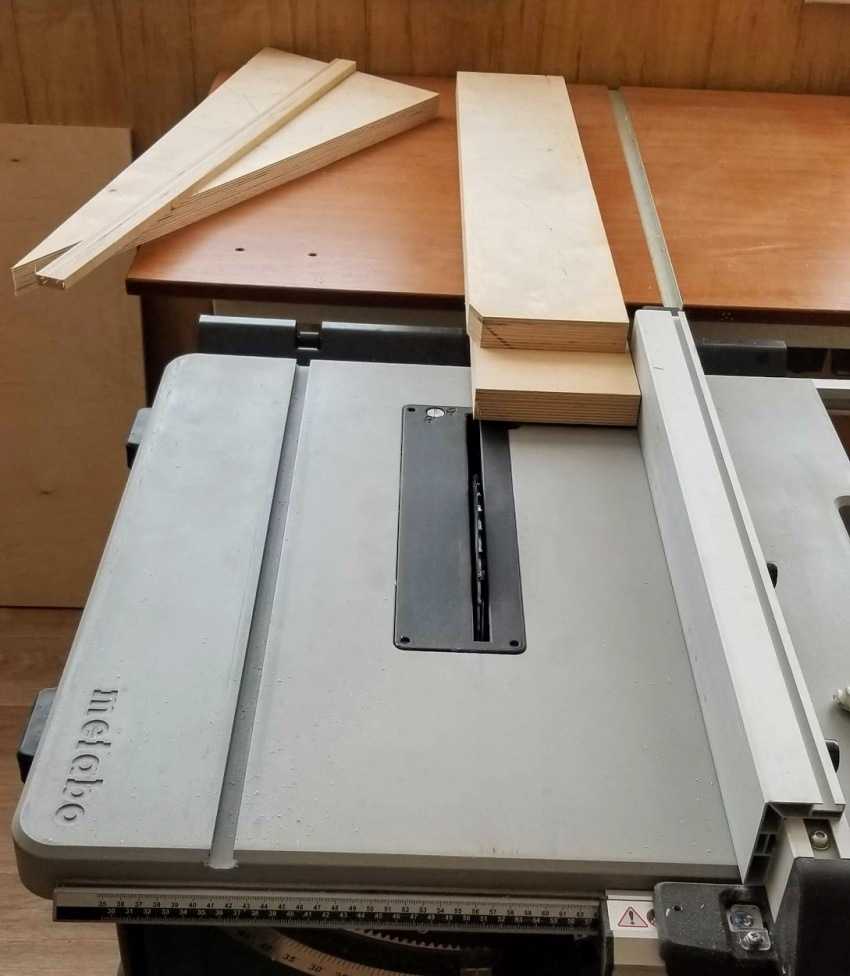

Сделать данное приспособление для циркулярки можно из листа фанеры следующим образом:
вырезается фанера размером несколько шире, чем стол циркулярки;
Каретку для циркулярки можно изготовить собственноручно.
- в нижней части к ней при помощи клея или шурупов прикрепляются направляющие бруски, расстояние между которыми должно равняться ширине стола;
- сверху подобным образом, с применением шурупов или клея, фиксируются упорные бруски.
При помощи направляющих каретка подается по столу на пильный диск, делающий на приспособлении сквозной пропил. Высота бортиков, которая должна быть больше выступающего пильного диска, позволяет сохранять целостность и жесткость каретки. Если стоит задача выполнить распил под углом 45°, необходимо использовать дополнительную планку, которая в данном приспособлении является съемным элементом. Распил выполняется путем прижимания заготовки к расположенной под углом планке.
Чтобы фанерная поверхность каретки легко очищалась от отходов пиления, ее нужно покрыть лаком в несколько слоев.
Фанера должна быть размером немного шире, чем стол циркулярки.
Нюансы при работе
Важные моменты в ходе изготовления:
- Деревянные детали зачищаются шлифмашинкой или наждачкой. Это относится и к основе каретки, и ее полозьям.
- Пазы необходимо периодически смазывать, например, парафином. Воск для этих целей не подходит.
- Клеевое вещество нужно наносить лишь тогда, когда с салазки полностью удалена пыль. Кусочки стружки могут создавать неровности в готовом изделии.
- При неаккуратном обращении пила может выходить за края стенки. Рекомендуется сделать дополнительный брус там, где пилящий ролик идет через каретку.
- На этапе тестирования каретки нужно убедиться, чтобы циркулярка свободно проходила через стены инструмента. Отверстие должно быть чуть шире пилы.
Полезные функции
Что еще будет полезно иметь под рукой мастеру:
- Нож расклинивающий — сохраняет целостность диска, предотвращает его защемление.
- Пылесборник для удаления опилок в ходе работы в специальный контейнер. Таким пылесосом очищается как сам участок среза, так и воздух в помещении. К пиле инструмент подключается через переходник.
- Лифт-машина (или просто — лифтмаш) для подъема фрезера на нужную высоту.
- Указка в корпусе пилы помогает совершать более точные пропилы.
- Освещение: наличие подсветки у циркулярки позволяет использовать ее в любых помещениях, даже довольно темных.
- Резиновые ручки, чтобы пилящий инструмент надежно сидел в руке.
Прежде чем начинать работать с изготовленной кареткой, необходимо ее протестировать Циркулярный агрегат и салазка к нему могут быть разного внешнего вида и назначения. Конструкция шипорезной направляющей имеет сложную схему изготовления и доступна не каждому мастеру. Однако, описанная инструкция деревянной каретки понятна и может быть повторена довольно быстро и без специфических инструментов.
Варианты самодельных направляющих
Направляющий механизм для ЧПУ часто бывает основан на использовании хромированной металлической трубы.
Направляющий механизм возможно сделать из хромированной металлической трубы
Она имеет небольшую стоимость, ее легко обрабатывать, меняя форму. Кроме того, есть и ряд недостатков:
- Защитный верхний слой стирается очень быстро, затем металл изнашивается быстрее.
- При высокой нагрузке на трубу, она не дает необходимой прочности.
Такое решение является дешевым для специалиста, но хватит работы такого станка лишь на несколько десятков часов. Это связано с минусами оцинкованных или хромированных труб, которые сами сделаны из мягкого металла, подверженного быстрому износу при нагрузке. Фрезер в совместном использовании с такими направляющими значительно сократит их срок службы.
Кроме этих способов, следует применять в качестве движущих частей устройства фрезера с небольшой мощностью. Они придают изготавливаемым деталям точную тщательную обработку, чаще их используют на станках для обработки дерева. Они имеют низкую цену и маленький срок выработки.
Самый простой вариант – упор для резки
Приспособление активно используется при распиле электролобзиком.
Работает достаточно эффективно, однако для ручной циркулярной пилы подходит ограниченно. Шина прижимается к заготовке при помощи струбцины. Скоба выступает над рабочей поверхностью как снизу, так и сверху.
В результате мы получаем ограничения по длине распила. В струбцину упирается двигатель циркулярки, и приходится делать рез в два приема. При этом качество кромки ухудшается, может образоваться ступенька.
Любой мастер вам скажет – качественный распил получается в том случае, когда пила движется непрерывно от начала до конца заготовки. В промышленных образцах крепеж вынесен за пределы линейки, и не мешает свободному прохождению инструмента.
Самодельная направляющая изготавливается из готового инструмента иного профиля, который имеет невысокую стоимость. Покупаем длинное алюминиевое правило (ударение на и) для штукатурки или стяжки.
Его стоимость 3-4 сотни рублей. Инструмент представляет собой профиль сложной формы с ровным пазом на оборотной стороне, для регулировки положения рукояток. Крепление зажимное, на шестигранных гайках. Для наших задач не подходит.
Популярное: Циркулярная пила своими руками – надежно, практично, дешево!
В качестве донора для потайных струбцин можно использовать безвинтовые быстросъемные зажимы, которые также имеют разумную стоимость. Главное их преимущество для нашей конструкции – съемная верхняя лапа.
Удаляем ее. При этом – инструменту в любой момент можно вернуть комплектность, и использовать его по назначению. Вместо лап изготавливаем и закрепляем бегунки из куска фторопласта или полипропилена. Главный критерий при выборе материала – прочность и малый коэффициент трения.
Обработать заготовку можно при помощи фрезера или ножовки по металлу с мелкозубчатым полотном. Во втором случае придется, как говорят «доработать напильником».
Подгоняем бегунки к пазу. Скольжение должно быть без прихватывания, в то же время сильный люфт тоже не нужен. Особо стараться незачем, во время работы этот узел будет зафиксирован.
Прикручиваем ползунки к верхней части шины струбцин. Соединение должно быть прочным, поскольку во время распила не должно быть самопроизвольного расфиксирования, это может привести к травме или порче заготовки.
Проверяем работоспособность конструкции. Самодельная направляющая линейка держится надежно, нет никаких люфтов.
Такой конструкцией можно обрабатывать плоские заготовки любого размера, насколько хватит длины линейки. В нашем случае это 2 метра. С учетом запаса по краям для фиксации струбцин – рабочая длина 1,5 метра. Для большинства домашних работ более чем достаточно.
Если ваши запросы длиннее – можно использовать правило размером 2,5 или 3 метра. Самый разумный комплект – трехметровая линейка. От нее можно отпилить кусок 50 см длиной, и у вас будет две линейки – для заготовок большой площади и нешироких досок.
Проводим испытания. Линия распила идеально ровная, свободному прохождению циркулярной пилы ничего не мешает.
И самое главное – купленный инструмент не испорчен при изготовлении приспособления. И струбцины, и правило в любой момент возвращаются в исходное состояние и применяются по назначению. Трудозатраты минимальны – изготовлены фактически только ползунки.
Упорная линейка простой и понятный элемент
Такой вид шины как упорная линейка является наиболее простым, лёгким в изготовлении и применении. При её изготовлении необходимо помнить, какой бы простой не была конструкция она должна обеспечивать надёжность и безопасность. Качественно изготовленная упорная линейка может применяться для электрического лобзика, ручной циркулярной пилы, простой ручной пилы. Изготовление производиться по следующей последовательности.
- Подготовить деревянную или фанерную полоску. Ширина должна превышать ширину площадки применяемой дисковой пилы на 20 сантиметров.
- Из этой полоски изготавливают линейку. Оставшийся лист фанеры используют для изготовления основания.
- Готовую конструкцию прикручивают к основанию. С этой целью используют саморезы по дереву.
- Выступающую часть линейки аккуратно обрезают. Края следует отфрезеровать.
Упорная линейка
Приступая к работе с готовым инструментом целесообразно провести несколько пробных распилов на второстепенных деревянных изделиях. Необходимо привыкнуть к тому, что двигая пилу по длине линейки, следует прикладывать различные усилия. Поэтому следует приобрести определённый опыт. Затем приступать к чистовому распилу.
Для чего нужны упоры для торцовочной пилы
Всевозможные дополнительные приспособления: упоры, струбцины, элементы крепежа применяются для надежной фиксации заготовок. Упор для торцовочной пилы помогает производить точную распиловку поперёк волокон древесины. Заводской упор имеет один недостаток, который существенно снижает область применения. Распил не может быть выполнен больше ширины, установленной фирмой производителем. Данный параметр индивидуален. Распил досок большей ширины требует жёсткого закрепления упора.
Направляющая из правила, струбцин и куска полипропилена
Реализация этой конструкции потребует:
- строительное правило (используется для проведения отделочных работ);
- крепёжные струбцины (количество определяется числом точек крепления);
- куски пропилена (толщина выбирается в зависимости от толщины всей конструкции).
Направляющая из правила, струбцин и куска полипропилена
Порядок изготовления сводится к следующему:
- Если в выбранное правило имеет ручки – их необходимо демонтировать. На их место будут закрепляться струбцины.
- Из куска плотного пропилена вырезают переходники. Толщина переходников должна быть больше чем глубина паза правила.
- Оставшиеся от ручек отверстия просверливают насквозь вместе с полипропиленовыми переходниками.
- Полученная конструкция закрепляется к обрабатываемому бруску.
- Готовая шина проклеивается мягкими лентами. Это позволяет избегать образования сколов заготовок в момент завершения распила.
Она позволит обеспечить качественную работу. Использование готового строительного правило требует проведения периодической корректировки его места положения. Крепление должно производиться на близком расстоянии от линии распила. Это позволяет провести диском циркулярной пилы точно по намеченной линии.
Заключение
Прежде чем приступить к изготовлению направляющей шины для ручной циркулярной пилы, следует определиться с нюансами её применения:
- режим использования. Чем чаще вы будет использовать пилу, тем прочнее и качественней должны быть материалы, из которых сделана направляющая. Иначе трение, неизбежно возникающее при работе, приведёт к её износу и снижению точности реза;
- параметры обрабатываемого материала. При большой толщине деревянных заготовок убедитесь в том, что диск пилы будет прорезать её полностью. Например, шина из фанеры или алюминиевого профиля, описываемые в этой статье, снижают глубину реза на толщину материала, из которого сделана шина;
- технические возможности инструмента. К ним относятся: максимальный диаметр диска; возможность продольного и поперечного сечения; поворотная платформа, позволяющая пилить под углом.
Помните, что точность распила зависит не только от качества изготовления направляющей шины. На него также влияет и состояние инструмента. Следите за тем, чтобы опорная платформа пилы всегда была прочно закреплена и неподвижна относительно корпуса. Кроме того, не забывайте вовремя менять или затачивать диск пилы. Затупленные зубцы диска при работе оставляют большое количество сколов на кромке реза.
Использование направляющей шины с ручной пилой существенно расширяет область её применения. А возможность использовать такое приспособление не только с пилой, но и лобзиком или ручной фрезой, ещё больше увеличивает её ценность.
