Сборка редуктора мотоблока мб 2

Возможные поломки

Стоит сказать, что редуктор от мотоблока «Нева-МБ-2» ремонтируется быстро и просто. Это возможно благодаря тому, что на рынке всегда можно найти запчасти для него. Возникает такая необходимость при появлении следующих признаков:

• на выходном вале начинает появляться масло;
• заклинивает цепь;
• нет кинематической связи;
• не переключаются передачи.

Во всех указанных случаях требуется разобрать и осмотреть редуктор. При подтекании масла проблема может быть устранена простой заменой манжеты, которая со временем может терять свои первоначальные качества. Заклинивание всегда связано с поломкой цепи, поэтому данную проблему можно устранить только полной заменой

Если этот элемент цел, но отсутствует кинематическая связь, стоит обратить внимание на присутствующие в конструкции звездочки. Одна из них могла обломаться. При отсутствии переключения передачи осматривается сухарь, который может быть разрушен

Иногда бывает срезана резьбовая часть ручки. Если пользователь стал замечать, что протечка масла наблюдается на вале переключения, то это не всегда является показателем поломки. Иногда просто в редукторе превышен допустимый уровень масла. Избыток необходимо просто слить

При отсутствии переключения передачи осматривается сухарь, который может быть разрушен. Иногда бывает срезана резьбовая часть ручки. Если пользователь стал замечать, что протечка масла наблюдается на вале переключения, то это не всегда является показателем поломки. Иногда просто в редукторе превышен допустимый уровень масла. Избыток необходимо просто слить.

Стоит помнить, что неправильный запуск и регулировка также могут приводить к появлению неисправностей во время работы редуктора, поэтому производитель советует тщательно изучить инструкцию перед тем, как начинать использовать технику.

Следующее видео посвящено разборке и ремонту редуктора.

Устройство редуктора на мотоблоке Нева

Редуктор мотоблока Нева отвечает за передачу вращения исходящее от мотора к колесам и навесным инструментам. Он контролирует вращательное число, скорость, а также направление — вперед или назад. В принципе, редуктор для моделей МБ 2 и МБ 1 мало чем отличаются, поэтому здесь мы рассмотрим именно второй вариант. Устройство редуктора сделано так, что на его наружной части корпуса расположены составляющие, необходимые для изменения передач.

Рычаг КПП имеет 5 позиций. Когда вы нажимаете на него, вилка выводит муфту из зацепления. Когда вы рычаг бросаете, вилка возобновляет свое первоначальное положение. Мотоблок будет приостанавливаться, когда привод будет подсоединен к правой полуоси. От звездочки идет крутящий момент. Когда ручка утоплена, цепляя левую звездочку, передача понижается. Если вам нужна высшая передача, ручку нужно до конца выдвинуть.

Инструкция

Инструкция по эксплуатации, поставляемая вместе с техникой, предполагает подготовку устройства к работе в несколько этапов. Потребуется собрать мотоблок и заправить его, используя схему в инструкции. Далее необходимо измерить уровень масла, проверить крепления, клапанные зазоры, а также обкатать устройство.

После того как вышеназванные действия были успешно выполнены, достаточно соответствующим образом настроить устройство, а также соблюдать рекомендации по эксплуатации.

Настройка мотоблока

Каскад поставляется покупателям в полностью готовом для эксплуатации состоянии, не требующей настройки карбюратора или других элементов. На протяжении всего гарантийного срока следует отказаться от самостоятельного выполнения подобных работ, поскольку ими должны заниматься специалисты сервисного центра.

Запуск и обкатка

Если сборка была выполнена согласно инструкции, проблем с запуском двигателя мотоблока возникать не должно. При неудачном старте двигателя, следует осмотреть свечу: если она мокрая, неполадки связаны с системой зажигания, а если сухая — с карбюратором. Обкатка является важным этапом, влияющим на срок службы изделия. Она предполагает выполнение ряда правил:

• прогревать двигатель перед выполнение работ, дав ему поработать на холостых оборотах;
• не нагружать силовой агрегат;
• все работы должны осуществляться на 1-ой скорости.

Подобные правила необходимо соблюдать на протяжении 30 моточасов, после чего потребуется проверить соединения в двигателе и смежных узлах, а также заменить моторное масло.

Возможные поломки

Согласно заявлениям производителя, он гарантирует стабильную работу устройства на протяжении 5 лет при условии соблюдения правил эксплуатации и своевременного обслуживания агрегата. При этом гарантийный срок составляет значительно меньше — 2 года, на протяжении которых владелец может обратиться в сервисный центр для устранения неисправностей.

К числу самых распространенных проблем, с которыми владельцы Каскада сталкиваются чаще всего, целесообразно отнести:

• двигатель не запускается;
• система зажигания не работает должным образом;
• нестабильная работа двигателя;
• изменение цвета выхлопа на черный;
• мотоблок не осуществляет движение.

Довольно популярной проблемой представляется расслоения ремня, используемого для переключения передач. Подобную поломку невозможно устранить регулировкой, поскольку испорченный элемент потребует немедленной замены.

Устранение неисправностей

Следует помнить о том, что инструкция по ремонту пригодится только в том случае, если гарантийный срок полностью закончился. Попытка самостоятельного ремонта и нарушение целостности пломб приведет к прекращению предоставления гарантии и значительным затратам на устранение поломки.

Выполняя ремонтные работы самостоятельно, потребуется придерживаться инструкции, поставляемой с агрегатом. Алгоритм действий зависит от типа поломки, однако его можно разделить на несколько основных этапов:

• поломки топливной системы. Проверить засоры в пробке бака и устранить их, продуть жиклеры, промыть бак бензином;
• неисправность зажигания. Заменить свечу либо её наконечник, проверить зазор между статором и маховиком, при необходимости отрегулировать его;
• прочистить фильтрующие элементы.

После выполнения подобных манипуляций агрегат чаще всего возвращается в работоспособное состояние. При наличии необходимых знаний и квалификации можно пробовать настроить карбюратор, однако это сложная задача, неправильное выполнение которой может привести к серьезным поломкам.

Ремонт редуктора мотоблока Нева МБ 2 своими руками

Автомеханик, специализируется на С/Х технике

Еще не так давно возделывать свои участки при помощи средств малой механизации было проблематично. Это было связано с рядом причин: небольшой выбор и стоимость товара, бьющая по карману землевладельца. Сейчас ситуация резко изменилась. На рынке представлена продукция различных компаний из стран ближнего и дальнего зарубежья.

Причем цена сельхозтехники вполне доступная. Появились надежные и многофункциональные помощники – мотоблоки, которые быстро и качественно обрабатывают участок земли: вспашка, окучивание, посадка, покос, а также уборка мусора и снега на придомовой территории. Все эти и другие операции выполняются посредством навесного оборудования, приводимого в движение редуктором мотоблока МБ 2.

Редуктор можно отремонтировать своими руками

При выходе из строя устройства процесс исправления поломок идентичен другим конструкциям мотоблоков

Самые распространенные нарушения в работе минитракторов, на которые стоит обратить свое внимание:

• при остановке вращения коленчатого вала необходимо раскрутить редуктор и внимательно осмотреть внутренние элементы на предмет разрушения;
• если из глушителя повалил белый дым – причина в карбюраторе;
• двигатель замедляется и глохнет – необходимо дождаться остывания мотора, затем проверить уровень масла и почистить головку цилиндра и поверхность блока от загрязнений.

Элементарные правила пользования механизмом поможет избежать дорогостоящего ремонта агрегата.

Устройство редуктора

Назначение устройства – передача вращательного движения от двигателя к дополнительному навесному оборудованию. Конструкция редуктора состоит из системы переключения передач, сцепления и рычага переключения. При нажатии на рычаг включается в работу пониженная передача. Если ручку передвинуть до упора, подключится повышенная передача.

В этом видео вы узнаете о плюсах и минусах данного мотоблока:

Устройство по виду сборки

В зависимости от возможности разобрать и отремонтировать устройство, преобразователи делятся на два типа:

1. Бюджетный вариант, в котором устанавливаются недорогие одноразовые детали. При выходе из строя запчасти лучше редуктор заменить на новый.
2. Разборная конструкция, позволяющая беспрепятственно заменить вышедшую из строя запчасть. Может надежно служить несколько лет без поломок.

По типу конструкции редуктора бывают следующие:

Данный тип механизма оснащен обратным ходом мотоблока.

Ремонт и неисправности редуктора

Если в устройстве мотокультиватора присутствуют подвижные детали, значит, обязательно применяют машинное масло. Для качественной работы механизма используют только качественное средство и следят за уровнем масла. В случае необходимости проведения ремонтных работ, все этапы можно условно разделить на:

1. Сливают масло и очищают поверхность редуктора от загрязнений.
2. Разбирается корпус и осматривается каждый элемент устройства.
3. Меняются нужные детали.
4. Выполняется обратная сборка с заливкой нового смазочного материала.

Разборка редуктора мотоблока Нева МБ 2 подробно представлена в видео на нашем сайте.

Основные причины, которые могут повлечь выход из строя редуктора:

• течь масла через изношенную манжету;
• некачественное средство смазывающего материала;
• потеки на выходном валу вследствие износа кромки манжеты;
• разрыв звездочки блока;
• обрыв цепи;
• износ резьбы рычага переключения передач.

Замена масла

Уровень смазочного средства показывает необходимость в его замене. Если время пришло, то процедуру выполняют следующим образом:

1. Для начала выбирают горизонтальную площадку и ставят на нее мотоблок Нева МБ 2.
2. Находят на двигателе пробку для залива машинного масла и очищают ее и поверхность рядом от всевозможных загрязнений. Пробка, она же является щупом, должна находиться в нижней части сбоку.
3. Через отверстие заливают новое масло и проверяют уровень жидкости при помощи щупа.

Замена сальника

Если появились подтеки масла, это означает, что пора менять сальник. Работу следует сделать в кратчайшие сроки, иначе можно остаться без мотоблока, ведь движение металлических элементов внутри устройства приведет к его разрушению.

Последовательность операций такая:

1. Демонтировать навесное оборудование, установленное на выходном валу.
2. Очистить вал и редуктор от грязи и мусора.
3. Открутив болты крепления, снимают крышку.
4. Производится замена старого на новый сальник.
5. Устанавливается крышка на место и фиксируется болтами.

Первый пуск и обкатка

Обкатка необходима для того, чтобы все детали могли притереться. Проработав небольшой промежуток времени при минимальном уровне нагрузки, в дальнейшем мотоблок будет реже выходить из строя.

1. Процесс обкатки должен быть не меньше указанного в инструкции по эксплуатации времени.
2. Нагрузки должны быть небольшими. Например, если в технических характеристиках указано, что максимальная глубина обработки почвы составляет 50 см, то во время первого запуска и обкатки рекомендуется ограничиться 30 см.
3. Перед обкаткой необходимо залить масло в двигатель.

1. Заправить топливный бак.
2. Запустить агрегат на средних оборотах.
3. В течение 60 минут необходимо проверить работу всех передач.
4. Выполнить небольшой объем работ по культивированию, вспахиванию грунта и транспортировке малогабаритных грузов.

Как эксплуатировать агрегат

Первый пуск и обкатка

Перед началом использования устройства необходимо правильно подобрать топливо. Для этого следует ознакомиться с паспортом или инструкцией по эксплуатации.

Примечание. Неправильный подбор бензинового топлива приведёт к тому, что поршневая система прогорит.

В моторы американского производства обязательно необходимо заливать чистое топливо. Заправка российским топливом приведёт к серьёзным проблемам с работой двигателя и быстрому выведению его из строя из-за того, что оно содержит большое количество воды с примесями. Чтобы продлить эксплуатационный срок мотора, рекомендуется использовать импортный бензин или очищенный фильтрами

Кроме того, не менее важно правильно выбрать масло и свечу зажигания

Техническое обслуживание устройства

В перечень технических мероприятий по обслуживанию входят:

1. настройка и обкатка двигателя, перед осуществлением которых необходимо внимательно ознакомиться с устройством двигателя и эксплуатационным руководством;
2. настройка и регулирование редуктора с трансмиссией, перед каждым пуском делается диагностика его состояния;
3. регулирование навесного оборудования, чтобы повысить уровень рабочей эффективности;
4. периодическое обслуживание агрегата по эксплуатационному руководству.

Как ремонтировать

Ремонт двигателя мотоблока

Если какие-либо узлы агрегата, такие как цепь или шина, оказываются технически неисправными, их необходимо отремонтировать или заменить. Поскольку уплотнительные сальники в редукторе подвержены быстрому срабатыванию, что становится причиной появления течи масла.

В инструкции написаны следующие рекомендации:

• если произошла течь масла по валу, крышка редуктора снимается, и осуществляется замена манжетного вкладыша;
• проблема торможения редуктора решается сменой цепей.

Полезный совет. Устранение более серьёзных поломок требует наличия некоторых навыков, поэтому лучше всего сдать агрегат на починку в сервисный центр для осмотра квалифицированными специалистами.

Отечественный мотокультиватор Нева считается очень востребованным среди российских огородников. Каждая из моделей отличается хорошим качеством исполнения, все агрегаты оснащены мощными импортными двигателями. Однако все остальные узлы агрегата выполнены на отечественных предприятиях, благодаря чему устройства отличаются долговечностью.

Ремонт редуктора мотоблока Нева МБ 2 своими руками

Автомеханик, специализируется на С/Х технике

Еще не так давно возделывать свои участки при помощи средств малой механизации было проблематично. Это было связано с рядом причин: небольшой выбор и стоимость товара, бьющая по карману землевладельца. Сейчас ситуация резко изменилась. На рынке представлена продукция различных компаний из стран ближнего и дальнего зарубежья.

Причем цена сельхозтехники вполне доступная. Появились надежные и многофункциональные помощники – мотоблоки, которые быстро и качественно обрабатывают участок земли: вспашка, окучивание, посадка, покос, а также уборка мусора и снега на придомовой территории. Все эти и другие операции выполняются посредством навесного оборудования, приводимого в движение редуктором мотоблока МБ 2.

Редуктор можно отремонтировать своими руками

При выходе из строя устройства процесс исправления поломок идентичен другим конструкциям мотоблоков

Самые распространенные нарушения в работе минитракторов, на которые стоит обратить свое внимание:

• при остановке вращения коленчатого вала необходимо раскрутить редуктор и внимательно осмотреть внутренние элементы на предмет разрушения;
• если из глушителя повалил белый дым – причина в карбюраторе;
• двигатель замедляется и глохнет – необходимо дождаться остывания мотора, затем проверить уровень масла и почистить головку цилиндра и поверхность блока от загрязнений.

Элементарные правила пользования механизмом поможет избежать дорогостоящего ремонта агрегата.

Устройство редуктора

Назначение устройства – передача вращательного движения от двигателя к дополнительному навесному оборудованию. Конструкция редуктора состоит из системы переключения передач, сцепления и рычага переключения. При нажатии на рычаг включается в работу пониженная передача. Если ручку передвинуть до упора, подключится повышенная передача.

В этом видео вы узнаете о плюсах и минусах данного мотоблока:

Устройство по виду сборки

В зависимости от возможности разобрать и отремонтировать устройство, преобразователи делятся на два типа:

1. Бюджетный вариант, в котором устанавливаются недорогие одноразовые детали. При выходе из строя запчасти лучше редуктор заменить на новый.
2. Разборная конструкция, позволяющая беспрепятственно заменить вышедшую из строя запчасть. Может надежно служить несколько лет без поломок.

По типу конструкции редуктора бывают следующие:

Данный тип механизма оснащен обратным ходом мотоблока.

Ремонт и неисправности редуктора

Если в устройстве мотокультиватора присутствуют подвижные детали, значит, обязательно применяют машинное масло. Для качественной работы механизма используют только качественное средство и следят за уровнем масла. В случае необходимости проведения ремонтных работ, все этапы можно условно разделить на:

1. Сливают масло и очищают поверхность редуктора от загрязнений.
2. Разбирается корпус и осматривается каждый элемент устройства.
3. Меняются нужные детали.
4. Выполняется обратная сборка с заливкой нового смазочного материала.

Разборка редуктора мотоблока Нева МБ 2 подробно представлена в видео на нашем сайте.

Основные причины, которые могут повлечь выход из строя редуктора:

• течь масла через изношенную манжету;
• некачественное средство смазывающего материала;
• потеки на выходном валу вследствие износа кромки манжеты;
• разрыв звездочки блока;
• обрыв цепи;
• износ резьбы рычага переключения передач.

Замена масла

Уровень смазочного средства показывает необходимость в его замене. Если время пришло, то процедуру выполняют следующим образом:

1. Для начала выбирают горизонтальную площадку и ставят на нее мотоблок Нева МБ 2.
2. Находят на двигателе пробку для залива машинного масла и очищают ее и поверхность рядом от всевозможных загрязнений. Пробка, она же является щупом, должна находиться в нижней части сбоку.
3. Через отверстие заливают новое масло и проверяют уровень жидкости при помощи щупа.

Замена сальника

Если появились подтеки масла, это означает, что пора менять сальник. Работу следует сделать в кратчайшие сроки, иначе можно остаться без мотоблока, ведь движение металлических элементов внутри устройства приведет к его разрушению.

Последовательность операций такая:

1. Демонтировать навесное оборудование, установленное на выходном валу.
2. Очистить вал и редуктор от грязи и мусора.
3. Открутив болты крепления, снимают крышку.
4. Производится замена старого на новый сальник.
5. Устанавливается крышка на место и фиксируется болтами.

Замена Масла в редукторе мотоблока Нева

Стоит также отдельно поговорить о замене масла в редукторе мотоблока Нева. Это нужно делать каждые пятьдесят часов работы

Также важно проверять уровень масла. Для этого подойдет ровная проволока. Вы ее опускаете в емкость с маслом и она должна быть мокрая на 25-30 сантиметров

Какое заливать масло в редуктор мотоблока Нева, вы узнаете из инструкции по эксплуатации. Чаще всего это трансмиссионные ТАД-17И, ТАП-15В и другие по ГОСТу 23652-79

Вы ее опускаете в емкость с маслом и она должна быть мокрая на 25-30 сантиметров. Какое заливать масло в редуктор мотоблока Нева, вы узнаете из инструкции по эксплуатации. Чаще всего это трансмиссионные ТАД-17И, ТАП-15В и другие по ГОСТу 23652-79.

Редуктор мотоблока МБ-2 в сборе Рис.1

Редуктор мотоблока МБ-2.

Рис. 1. Редуктор мотоблока МБ-2: 1 — винт сливного отверстия; 2 — подшипник 180306; 3 — манжета; 4 — полуось правая; 5 — крышка оси. 6 — звездочка (правой полуоси); 7 — пружина; 8 — цепь (49 звеньев); 9 — зинт отверстия контроля уровни масла; 10 — втулка; 11 — звездочка блок-вала; 12 — половина корпуса правая; 13 — втулка; 14 — звездочка блок-звездочки; 15 — звездочка промежуточного вала; 16 — втулка; 17 — вал промежуточный; 18 — втулка; 19 — входной вал; 20 — заглушка заливного отверстия: 21 — вал переключения; 22 — вилка переключения; 23 — подшипник 204; 24 — колесо зубчатое; 25 — манжета; 26 — втулка; 21 — колесо зубчатое; 2S — блок-звездочка; 29 — втулка; 30 — колесо зубчатое; 31 — колесо зубчатое; 32 — блок-вал; 33 — втулка; 34 — половина корпуса левая; 35 — вилка разобщения полуосей; 36 — муфта сцепления полуосей; 37 — полуось левая; 38 — манжета; 39 — подшипник 180306; 40 — прокладка; 41 — рычаг; 42 — пружина, 43 — винт; 44 — плата. Кинематическая схема редуктора.

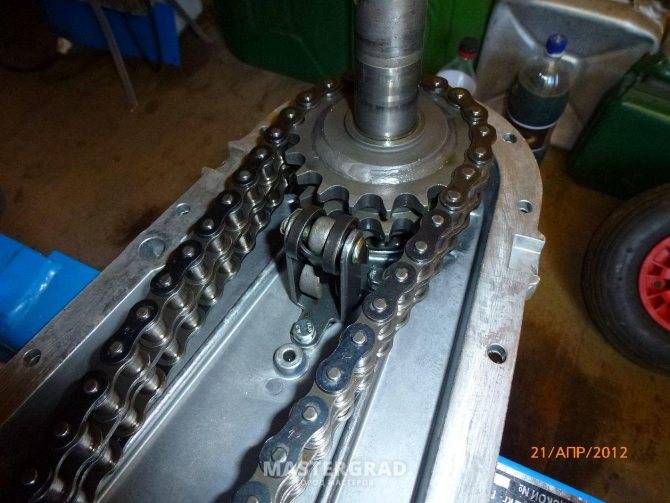

Детальное устройство редуктора МБ-2 Рис2

Редуктор МБ-2, внутреннее устройство.

Рис. 3. Редуктор МБ-2, внутреннее устройство: 1 — блок-вал; 2 — втулка, 3 — блок-звездочка; 4 — цепь (25 звеньев); 5 — соединительное звено; 6 — шайба; 7 — втулка; 8 — звездочка; 9 — шайба; 10 — вал промежуточный; 11 — вал входной, 12 — вал переключения передач; 13, 14 — колеса зубчатые; 15 — вилка переключения передач; 16 — подшипник 204; 17 — манжета; 18 — пружина; 19 — рычаг переключения передач; 20 — кольцо уплотнительное; 21 — шайба; 22 — ось; 23 — пружина; 24 — вилка разобщения полуосей; 25 — кронштейн; 26 — винт М6х10; 27 — шайба; 28 — трос разобщения полуосей; 29 — манжета; 30 — подшипник 180306; 31 — ось тяги; 32 — полуось левая; 33 — шплинт 2×14; 34 — муфта сцепления полуосей; 35 — втулка; 36 — соединительное звено цепи; 37 — цепь (49 звеньев); 38 — полуось правая.

Примечание. В редукторах мотоблоков раннего выпуска вместо втулок поз. 2, 7, 35 устанавливались подашпники: поз. 2 — подшипник 300, поз. 7 — подшипник 202, поз. 35 — подшипник 304 ГОСТ 833-75.

Рычаг передач, изменяющий положение находящихся в постоянном зацеплении зубчатых колес 14 и 13 на входном 11 и промежуточном 10 валах, может быть установлен в пяти фиксированных положениях: 1-1 передача (низшая) переднего хода; 3 — II передача (высшая) переднего хода; 5 — задний ход; 2 и 4 — нейтральные.

Крутящий момент па выходные полуоси 38, 32 передается по кинематическим цепям:

I передача — входной вал 11, постоянно зацепленная пара зубчатых колес 14 и 13, звездочка 8, цепь 4, блок-звездочка 3, постоянно зацепленная пара зубчатых колес блока 3 и блок-вала 1, звездочки блок-вала 1, двойная цепь, двойная звездочка правой полуоси 38, муфта 34, левая полуось 32;

II передача — входной вал, зубчатые колеса 14 и 13, зацепление колеса 13 с зубчатым колесом блок-вала 1, двойная цепь, двойная звездочка правой полуоси 38, муфта 34, левая полуось 32.

Задний ход — входной вал, зубчатые колеса 14 и 13, зубчатое колесо блок-звездочки 3, пара зубчатых колес блок-звездочки 3 и блоквала 1 и далее аналогично I и II передачам до правой и левой полуосей мотоблока.

При нажатии рычага управления разобщением полуосей мотоблока вилка 24 разобщения полуосей выводит зубчато-шлицевую муфту 34 из зацепления с правой полуосью редуктора. При этом привод от двигателя остается подключенным к правой полуоси, позволяя легко изменять направление движения мотоблока вплоть до разворота.

Редуктор является незаменимым компонентом любой техники, где используется двигатель, поскольку без него невозможна передача вращательного движения. Конструктивно этот элемент в мотоблоках «Нева-МБ-2» схож с деталями, используемыми в составе иной техники, однако чтобы узнать о нем больше, необходимо более подробно изучить вопрос.

Эксплуатация и обслуживание Нева-МБ-2

Чтобы в работе минитракторов МБ-1 и МБ-2К не возникало сбоев, следует соблюдать все рекомендации по эксплуатации и обслуживанию техники, прописанные в инструкции:

1. Необходимо произвести настройку двигателя. Для этого потребуется изучить устройство данной детали, правильно подобрать масляную жидкость для обслуживания мотора, свечи зажигания и горючее.
2. Настроить и отрегулировать редуктор и трансмиссию. Исправность данных деталей нужно проверять каждый день перед началом работ.
3. Устанавливать дополнительное оборудование только в соответствии с руководством пользователя.
4. Соблюдать график проведения технического обслуживания (пункты 1 и 2) и сезонного обслуживания (перед летним и зимним периодами).
