Какие недостатки обнаружились и что я бы переделал
- Диаметр валов 20 мм. Профессиональные форматники используют валы по 40 мм, поэтому их сложно изогнуть при раскрое. Почему не взяли 40 мм? Если честно, задушила жаба — один вал 2 метра диаметром 40 мм стоит почти 10 тыс руб. А их нужно 2 (напомню, весь форматник вышел в 10-11 тыс руб вместе с циркуляркой). Если решите собрать на мебельной штанге (для плечиков) — сразу не советую — у нас полнотелые 20 мм валы немного изгибаются, а штанги просто погнет.
- Деревянный каркас. Дерево имеет свойство «гулять» и рассыхаться. Поэтому какие-то бруски может немного погнуть от изменения влажности. Алюминиевая рама из станочного профиля обошлась бы в 30-40 тыс руб. Из простых квадратных труб из алюминия примерно вдвое дешевле, но у них жесткость на изгиб ниже, чем у станочного профиля. По идее, можно ключевые места укрепить металлическими уголками (речь про погонажные изделия, а не угловые крепления деталей под углом 90 град). Но опять же рама прикреплена к полу и стене, а проблема изгибания решается периодической регулировкой положения валов.
- Фанеру все же предпочтительно взять ламинированную, а не простую ФК. Так листы будут ездить веселее. Почему мы не использовали ламинированную? Потому что на нашем складе была только ФК, а отдельно заказывать лист ламинированной желания и времени не было. Возможно, исправим в будущей модификации.
- Втулки из полипропилена для скольжения подвижной каретки иногда немного подклинивают и они посвистывают. Сейчас я бы сделал чуть иначе, но показываю именно так, как это было у меня в процессе изготовления
- Вместо валов с противовесом лучше все же поискать трос с «рулеткой с обратной тягой» (прошу прощения — точное название не искал этого узла). Должно выйти не дороже моего варианта, но собрать будет такую конструкцию будет проще. Плюс, пропадет лишнее сопротивление в роликах, которые я использовал над станком.
P.S. Если вы впервые на нашем сайте и интересуетесь столяркой, то посмотрите какие классные вещи делает наш станок ЧПУ выжигатель Пиропринтер (это не краска — это ВЫЖИГАНИЕ):
О самом станке ПИРОПРИНТЕР можно почитат тут

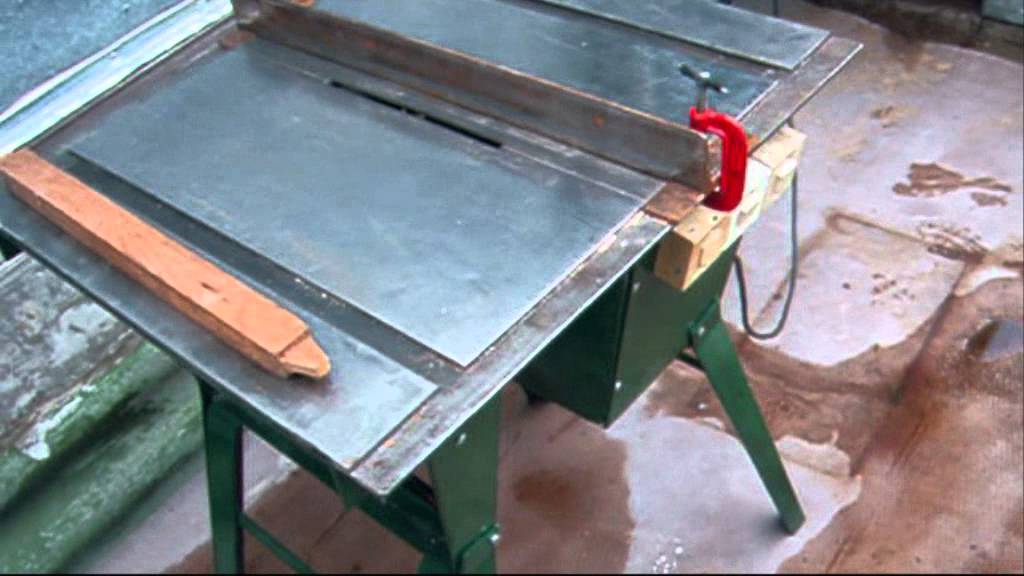

Процесс сборки
Первое что необходимо выполнить, это сварить каркас. Все углы должны быть по 90 градусов, для максимальной прочности конструкции. Если вы задумались над созданием большого распиловочного станка, необходимо увеличить прочность, путем вываривания дополнительного усиления в виде косынок и диагональных вставок.
Следующим не менее ответственным шагом, является центрованные шкива на вале электродвигателя. Шкив необходим для вариантов станка с двойным режущим элементом. Для небольших станков, достаточно одного. Если вы решили выполнить распиловочный станок по дереву с небольшой рабочей поверхностью, вам необходимо отцентрировать режущий диск на вале, и зажать его при помощи двух гаек.
Виды дисковых пил для станков
Существует несколько видов циркулярных станков, которые отличаются конструктивными особенностями и принципом действия. Среди самых популярных — станок циркулярный настольный. За счёт компактных габаритов и небольшого веса (многие модели обладают массой до 20 килограммов) такие решения считаются незаменимыми для бытовой обработки древесины. К тому же они располагают повышенной мощностью, поэтому свободно справляются даже со сложными задачами, совершая пропил глубиной до 80 миллиметров. Выполняя распил древесины, станину фиксируют на верстаке. Затем её убирают на хранение в любое подходящее место.
Важно понимать, что некоторые станки бытового предназначения могут решать задачи по распилу крупных заготовок, т. к
многие модели способны обрабатывать поверхности с шириной от 30 до 62 сантиметров. Что касается стоимости, она у таких приборов невысокая и варьируется в пределах 3−20 тысяч рублей. Если применить один из подобных агрегатов у себя дома, это позволит решить ряд несложных задач.
Конструкция
Чаще всего в частном и промышленном использовании находятся агрегаты, распускающие древесину с помощью вращательного движения специального дискового полотна. Они максимально компактны и могут применяться как на производстве, так и в быту, путём уменьшения размеров и установки двигателей умеренной мощности.
В основе конструкции лежит станина – несущий корпус, на котором смонтирован стол раскроя. В середине стола имеется щель для установки режущего диска. Заготовка подаётся продольным и поперечным образом с опорой на стол.
С помощью такого приспособления можно осуществлять различные операции:
- Распускать доску и брус на более тонкие (узкие пиломатериалы).
- Производить раскрой листовых материалов: мебельных щитов, древесно-стружечных и древесно-волокнистых плит, листов фанеры, а также различных полимерных материалов.
Рейтинг лучших моделей распиловочных станков
Из множества распиловочных станков можно выделить следующие:
Makita 2704
Устройство обладает плавным пуском. Мощность электродвигателя – 1650 Вт, что позволяет использовать станок как в домашних работах, так и на производстве. Скорость вращения диска – 4800 об/мин. Примерная цена модели от 47 до 50 тысяч рублей.
ДОСТОИНСТВА:
- Для маленькой мастерской будет инструментом № 1. Можно добиться идеальной точности
- Простота и удобство регулировок
- Высота пропила
- При наличии стружкоотвода практически не требует обслуживания
- Мощный
НЕДОСТАТКИ
- Угловой упор люфтит
- Довольно тяжелая
- Пластиковый корпус диска
- Цена
- Отсутствие стола в комплектации
Makita 2704
BOSCH PTS 10
В качестве режущего элемента используется диск диаметром 254 мм. Мощность станка – 1400 Вт, скорость вращения диска – 5000 об/мин. Подойдет для выполнения работ любой сложности. Высота пропила до 75 мм. Цена в магазинах от 30 тысяч рублей.
ДОСТОИНСТВА:
- Удобная надежная могофункциональная пила для не большого производства
- Наличие продольных пазов
- Качество сборки
- Доп. функции, которых нет у профессиональных пил
- Толкатель заготовок
НЕДОСТАТКИ
- Пластиковый корпус станины,не исключает возможности его поломки
- Точность размеров и углов хромает
- Рывок при запуске
BOSCH PTS 10
Einhell TC-TS 2025 U
Станок мощностью 1800 Вт позволит выполнять сложные работы. Питание от сети 220 В, скорость – 5000 оборотов диска в минуту. Глубина пропила до 80 мм под углом 90 градусов и до 65 мм под углом 45 градусов. Цена в магазинах от 10 до 12 тысяч рублей.
ДОСТОИНСТВА:
- Мощность
- Приемлемое качество материалов
НЕДОСТАТКИ
- Направляющая фиксируется в одной точке
- Сильная вибрация
Einhell TC-TS 2025 U
DeWALT DW745
Компактный станок весом всего в 22 кг. Мощность 1850 Вт позволит выполнять работы любой сложности. Диаметр режущего диска – 250 мм, скорость вращения диска – до 3800 об/мин. Примерная цена в магазинах – 45-50 тысяч рублей.
ДОСТОИНСТВА:
- Точный упор
- Достаточная для домашней столярки мощность
- Легкий
- Параллельный упор,
- Отсутствие люфтов и биения на валу диска
НЕДОСТАТКИ
- Немного неровный стол
- Цена
DeWALT DW745
Энкор Корвет 11М
Станок используется для обработки дерева любых пород. Мощность двигателя – 1600 Вт, скорость диска до 5000 об/мин. Глубина пропила под углом 90 градусов – 76 мм, под углом 45 градусов – 63 мм. Цена в магазинах начинается от 11 тысяч рублей.
ДОСТОИНСТВА:
- Есть столик в комплекте поставки
- Хорошая мощность, режет все без проблем
- Отверстия для фрезера и лобзика в столешнице
- Цена
НЕДОСТАТКИ
- Нет плавного пуска электродвигателя
- Есть небольшой люфт в транспортире
Энкор Корвет 11М
RYOBI RTS1800EF
Профессиональный станок, которые используется как на различных производствах, так и в домашних условиях. Режущий элемент – диск с 48 зубьями, что обеспечит качественную поверхность пропила. Мощность двигателя – 1800 Вт, скорость диска – до 4500 об/мин. Средняя цена – от 20 тысяч рублей.
ДОСТОИНСТВА:
- Стол ровный
- Плавный пуск, тормоз
- Отличный механизм подъёма
- Параллельный упор зажимается с двух сторон
- Углы держит, фиксируется хорошо
НЕДОСТАТКИ
- Стоят дешевые подшипники
- Люфт диска
RYOBI RTS1800EF
Metabo TS 216
Легкая пила весом 28 кг, которую можно разместить прямо на рабочем столе. Двигатель мощностью 900 Вт отлично подойдет для работы в домашних условиях. Глубина пропила при 90 градусах – 63 мм, при 45 градусах – 43 мм. Посадочный и полный диаметр режущего диска – 30 и 216 мм соответственно. Средняя цена в магазинах от 43 тысяч рублей.
ДОСТОИНСТВА:
- Качество сборки хорошее
- Удобная конструкция
- Удобные ножки
НЕДОСТАТКИ
- Расклинивающий нож не быстросьёмный
- Угловой упор люфтит
Metabo TS 216
Выбор подходящей модели
Правильно выбрать распиловочный станок по дереву – обеспечить максимальную эффективность, производительность, удобство.
Для правильного выбора нужно учитывать типы и объемы будущих работ, все возможности и характеристики инструмента:
мощность. Обработка древесины в бытовых условиях возможна при мощности от 350 ватт, в промышленности – от 2000 ватт, на пилорамах объемы могут достигать 15000 ватт;
глубина пропила. Минимальные показатели – 40 мм. Производственные станки могут справляться с толщиной в 360 и более мм;
ширина резки
Этот показатель влияет на количество отходов древесины, особенно важно сократить потери при работе с ценными породами;
возможности точной настройки. Для точности срезов устройство должно быть оснащено шкалой с градусами, специальными линейками, фиксаторами заготовок;
тип
Для выбора между циркуляркой и ленточным станком определяются масштабы производства, выполняемые задачи, тип дерева.
Для обработки ценных и твердых пород дерева лучше использовать ленточные механизмы, поскольку они экономичны в отношении материала. Для работы с большими объемами материала или при необходимости увеличения скорости лучше использовать дисковые механизмы. Не стоит забывать о своевременном техническом обслуживании любого вида распиловочных станков по дереву.
Лучшие производители
Лучшими производителями распиловочных станков признаны фирмы:
- Makita (Япония);
- DeWALT (США);
- Metabo (Германия);
- BOSCH (Германия);
- ЗУБР (Россия) и др.
Сколько стоит
Ценовая линейка распиловочного оборудования довольно широка: от представителей самых бюджетных вариантов до моделей профи и зависит от качества материала, комплектации, мощности, функциональных возможностей станка:
- от 4317 руб. за модель распиловочного станка КАЛИБР ЭПН-900;
- до 230 000 руб. за модель распиловочного станка JET JTAS-12DX.
В зависимости от возможностей бюджета можно подобрать вариант, полностью устраивающий владельца и выполняющий необходимые операции качественно, проявляющий себя положительно во время эксплуатации.
Распиловка в бытовых условиях
Приобретать лесопильные станки для использования дома невыгодно как с экономической точки зрения, цена довольно большая, так и с практической. Для этих целей вполне подойдет обычная цепная бензопила.
Впрочем, можно воспользоваться и электрической, но бензиновая гораздо мощнее и не требует наличия электроэнергии, что очень полезно при произведении работ в отдалении от цивилизации. Несмотря на трудоемкость данного процесса, при наличии определенных навыков трудозатраты способны себя оправдать.
Рамка-насадка для распила бревен своими руками
Все работы, связанные с раскроем требуют наличия специальных приспособлений:
- устройства, закрепляющего бревно в неподвижном состоянии;
- рамки-насадки, предназначенной для бензопилы — если требуется получить доски разной толщины, они закрепляются на шине инструмента, но так, чтобы иметь возможность производить регулировку расстояния, остающегося между насадкой и цепью;
- линейки-направляющей. Она может быть с успехом заменена необходимой длины металлическим профилем или обычной доской, главное, чтобы она была ровной и жесткой.
Процесс
Инструкция работы будет такой:
- Освободите бревна от коры и сучьев. Чем меньше получится отходов, тем больше будет готового материала.
- Определите схему раскроя, которая будет наиболее оптимальной. Для чего бревно осмотрите на предмет возможных дефектов.
На фото – раскрой бревна
- Проводите распиловку по направлению с востока на запад или наоборот. Это связано с тем, что получение качественного материала возможно лишь в том случае, если плотность досок будет одинаковой по всей ширине. Учтите — плотность ствола дерева с северной стороны гораздо выше, чем с южной.
- Снимите горбыли, расположенных друг напротив друга.
- Распилите, образовавшийся в результате данной операции двухкантный брус, на пиломатериалы.
- Снимите кромки с полученной необрезной деревянной доски.
Обслуживание станка своими руками
Обслуживание самодельного распиловочного станка своими руками — простое. Главное, соблюдать следующие правила:
- держать оборудование в чистоте;
- работать в рукавицах и защитных очках;
- смазывать все крепежные места;
- контргаить режущий диск;
- сделать пожарный уголок близ станка.
| Проблема | Причина | Решение |
| Зажимает режущий диск | Сильное давление на заготовку при распиле. Плохо закрепленный диск на валу эл. дв. Затупившийся режущий элемент диска. | Прилагайте меньше усилий при распиловке на заготовку. Проверьте крепление диска на валу, в случае надобности затяните сильнее.Замените режущий диск |
| Косой спил | Эл. двигатель стоит не в уровень Несимметричность рамы станка | Проверьте и исправьте погрешности при установке эл. дв при помощи шайб Переварите раму, проверьте ее геометрию |
| Высокая вибрация | Плохо закрепленный эл. дв. Неровная поверхность под станком | Проверьте крепежи эл. двигателя Подложите под раму мягкий материал и проверьте горизонт рабочей поверхности |
https://youtube.com/watch?v=ACapRRCQYd0
Выбор габаритов
Выбирать размеры распиловочного стола стоит в зависимости от квадратуры мастерской. Небольшая площадь помещения позволяет использовать столешницу 50 х 50 см. Делать распиловочный стол меньше не имеет смысла — пользоваться им будет затруднительно при обработке длинных заготовок. Универсальный размер, обеспечивающий удобное пиление ЛДСП, — 80 х 80 см.
Для соблюдения требований безопасности пилу рекомендуется размещать посередине столешницы на расстоянии не менее 25 см от края — именно этот показатель и приводит к минимальной ширине в 500 мм. Расположение распиловочного диска также зависит от того, как именно его будут использовать. Всего существует три разновидности конструкции:
- для продольного распиливания;
- для поперечного распиливания;
- универсальные.
Глубина и расположение установки диска зависят от обрабатываемых на станке заготовок. Для досок и фанеры он должен выступать над столешницей на 50–80 мм, для бревен — на 110–125 мм. Высота верхней части каркаса из листов фанеры или ЛДСП может быть в пределах 35–40 см. Если делать станину только из бруса, этот параметр зависит от сечения. Оставшуюся часть конструкции представляют деревянные ножки, размер которых мастера обычно выбирают под свой рост. Общая высота распиловочного стола составляет около 1,0–1,1 м, но может уменьшаться до 900 мм.
Типы оборудования
Чтобы рассмотреть все разновидности, потребуется не один десяток обширных статей, так как существует множество узкоспециализированных установок, которые используются только профессионалами. Мы расскажем о самых востребованных вариантах, которые можно приобрести практически в любом городе.
Циркулярная пила
Стационарный круглопильный станок по дереву является отличным вариантом для больших объемов работ и имеет целый ряд преимуществ:
, которая обеспечивает высокое удобство распиловки и заметно снижает вибрацию оборудования. Ее ширина может варьироваться в больших пределах, можно подобрать оптимальный вариант и для листовых материалов, и для небольших элементов.
Форматно-раскроечные станки – один из видов оборудования, который отличается тем, что с его помощью очень удобно работать с листовыми материалами, поэтому он очень популярен среди производителей мебели
- , благодаря которым обеспечиваются максимально комфортные условия работы. В помещении будет гораздо чище, и вам не придется постоянно надевать респиратор для защиты органов дыхания.
- позволяет пилить твердые материалы без потери скорости вращения диска. Двигатель редко работает на предельных нагрузках, поэтому сохраняет надежность на протяжении длительного периода времени.
- , благодаря чему толщина распиливаемых элементов может быть очень большой. Кроме того, можно ставить режущие элементы для разных материалов – как для дерева, так и для пластика, ДСП и даже алюминия.
- , вам достаточно ввести нужные данные в компьютер, и установка сама примет нужное положение. Это очень удобно при большом объеме работ и значительно повышает безопасность эксплуатации, а также исключает возникновение ошибок и просчетов.
Круглопильные станки по дереву – высокопроизводительное профессиональное оборудование
Оборудование с удлинением стола
Этот вариант можно считать полупрофессиональным, так как он сочетает в себе следующие особенности:
, которые возникают при строительстве дома или в других вопросах, не связанных с производством. Хотя стоит отметить, что такой вариант используется и на предприятиях в качестве вспомогательного оборудования и для выполнения отдельных операций.
Этот вариант можно считать золотой серединой между профессиональным и бытовым сегментом
- позволяет значительно увеличить рабочую поверхность в случае работы с заготовками большого размера. В сложенном же состоянии установка занимает немного места, что также очень удобно.
- в случае необходимости, что значительно упрощает транспортировку.

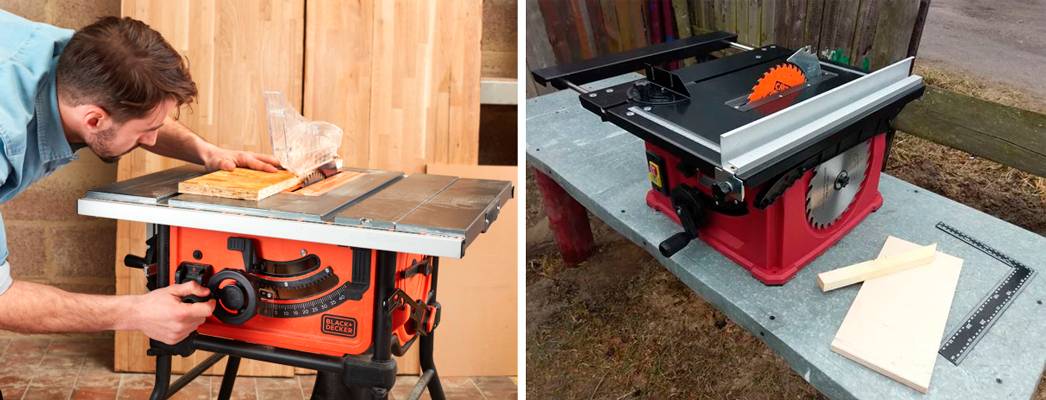

Настольные варианты
Бытовые пильные станки по дереву предназначены для выполнения небольших объемов работ и считаются отличным решением для домашнего использования.
Их самые важные отличия следующие:
- , что упрощает их хранение и весит около 20 килограммов, то есть вы можете при необходимости поставить конструкцию на верстак и после работы убрать ее.
- , поэтому нельзя пилить большие заготовки, максимальная ширина изделий составляет не более 60 см
Бытовые приспособления легки и мобильны, но и производительность невысока
Лобзиковые конструкции
Если вам нужен станок для выпиливания по дереву, то данный вариант именно то, что нужно, посудите сами:
, но на данной конструкции вы можете расположить заготовку на станине и обработать ее максимально аккуратно и точно.
Лобзиковый станок – отличное решение для тех, кому нужно вырезать из дерева сложные элементы
- , что недоступно другим вариантам.
- .
Ленточное оборудование
Станок-пила по дереву с режущим элементом в виде ленты может использоваться как в промышленных масштабах для распускания бревен, так и в более компактных установках, с их помощью можно распиливать доску и брус небольшого размера, а также различные мелкие элементы.
Основные особенности следующие:
, чем при использовании дискового оборудования.
Ленточнопильные станки используются для самых разных целей
- позволяет выставить максимально точные параметры.
- , что очень удобно.
Торцовочные пилы
Этот вариант предназначен для быстрой и точной резки торцов своими руками, но может использоваться и для продольной распиловки элементов небольшой длины, его плюсами можно считать следующие факторы:
Торцовочная пила – самый мобильный вариант из всех
- .
- , что существенно увеличивает ширину обработки.
- , и инструкция по эксплуатации проста.
Сфера применения самодельной пилы
Главная задача этого оборудования — выполнение идеального длинного разреза в древесине. Для того чтобы гарантировать качество реза циркуляркой, необходимы несколько условий: большая скорость режущей кромки, ее острота, жесткость системы «диск — рабочая поверхность», безопасность, прочность и удобство.
Небольшие габариты циркулярки не дают возможности использовать ее во время строительства дома, когда древесина требуется в больших количествах, потому что функционал самодельного оборудования не настолько широк.
Зато при ремонтных работах такой станок станет спасителем, незаменимым помощником. Циркулярка позволит быстро и качественно получить всевозможные деревянные заготовки (бруски, планки, рейки), распилить листовой материал на плиты необходимых размеров.
Выбор распиловочного (циркулярного) станка для дерева
Чтобы выбрать распиловочный станок для столярки, нужно изучить его характеристики. Важным значением в рейтингах обладают несколько моментов.
Электродвигатель
Двигатели распиловочных станков в рейтингах принято классифицировать по трем категориям:
- S1 — моторы относятся к профессиональному классу, долго работают непрерывно и не перегреваются;
- S3 — бюджетные двигатели способны функционировать не более 15 минут без остановки;
- S6 — средние по надежности моторы поддерживают плавное распределение холостого хода и нагрузки.
При выборе нужно учитывать свои потребности. Если использовать станок по дереву предстоит с небольшой интенсивностью, можно приобрести дешевый агрегат с двигателем S3. Для постоянного применения лучше купить приспособление с мотором S6 или S1.
Мощность
Распиловочные агрегаты из рейтингов бытовых моделей обычно обладают мощностью в пределах 1000-2000 Вт. У профессиональных устройств производительность мотора может доходить до 5000 Вт. Чем выше мощность, тем устойчивее двигатель к нагрузкам и тем лучше качество распила.
Частота вращения диска
Рейтинги утверждают, что скорость вращения пильного диска зависит не только от мощности мотора, но и от величины насадки. В частности, станки с пилой диаметром 250 мм обычно развивают скорость около 3800 оборотов при средней производительности.
У моделей с диском 315 мм скорость вращения ниже — около 2900 оборотов. Мощность при этом может превышать 3000 Вт.
Оптимальными для применения в мастерской считаются распиловочные станки из рейтингов лучших со средней производительностью и диаметром пилы до 250 мм. Они сочетают хорошую скорость с надежностью и обеспечивают достаточно глубокий распил.
Габариты и масса
Для интенсивного применения и точного распила деталей рейтинги рекомендуют выбирать станки стационарного типа с литой станиной из чугуна или стали. Весить они могут больше 100 кг, зато отличаются устойчивостью и не вибрируют при эксплуатации.
Слабым местом бытовых компактных распиловочных станков является сварная станина. Обычно она усилена ребрами жесткости, однако все равно уступает литой в устойчивости.
Наличие упоров
Лучший распиловочный станок для домашней мастерской должен оснащаться жестким параллельным упором. Желательно, чтобы последний поддерживал крепление в двух местах и боковое перемещение.
Распиловочный станок должен комплектоваться также упором для скосов. Он передвигается по пазу параллельно деревянной заготовке и помогает выполнять срезы под углом 90-45 градусов.
Безопасность
Распиловочный станок является опасным в применении агрегатом. Хорошая модель должна оснащаться системой аварийного отключения, позволяющей мгновенно остановить движение диска.
В безопасном распиловочном станке должен присутствовать защитный кожух для диска
Плавный пуск
Хороший распиловочный станок должен иметь функцию плавного пуска. Она снижает нагрузку на двигатель и продлевает его срок службы.
Защита от перегрузок
Безопасность самого агрегата обеспечивает встроенная защита от перегорания. При перегреве система автоматически отключает двигатель и предотвращает поломку станка по дереву.
Заключение
Любая деревообрабатывающая промышленность не может существовать без многофункциональных инструментов и приборов. С их помощью обеспечивается максимальная эффективность и производительность деятельности предприятия, работающего в данном направлении. Каждый цех по переработке древесины располагает распиловочными станками.
До недавнего времени владельцы цехов пользовались лишь пилорамами, но сегодня они стремительно переходят на циркулярные станки средней и высокой мощности. На рынке представлен большой ассортимент таких приборов, поэтому выбрать идеально подходящий вариант достаточно просто
При эксплуатации важно делать регулярное обслуживание. В таком случае эффективность и надёжность будут максимальными
