Как изготовить самодельную стойку для дрели

Сверлильный станок своими руками из амортизаторов

Многие мастера устанавливают пружины, что является дополнением к станку. Это позволяет выполнять отверстия с автоматическим подъемом сверла. Подготовленная подставка должна быть зафиксирована на направляющих

Важно убедиться при этом, что соединение получилось прочным. Инструмент фиксируется хомутами, дополнительно необходимо использовать прокладку

Это позволит снизить вибрации. К площадке фиксируется ручка, которая будет отвечать за передвижение инструмента

Важно позаботиться ещё и о приставке

Она сделает крепление надежным. Это будет так, если форма и размеры подставки будут равны параметрам дрели или другого используемого инструмента.

Когда все элементы будут готовы, можно приступать к сборке стойки. Фиксация детали осуществляется аккуратно, чтобы избежать люфтов. На поверхности дополнительно устанавливаются струбцины и транспортир. Можно дополнить конструкцию несколькими линейками.

Вы можете создать подобие для установки дрели или другого инструмента, который будет находиться в конструкции стационарно. Эти манипуляции не отличаются сложностью. Необходимо будет подготовить подставку, используя технологию, описанную выше.

Затем в конструкцию вносятся некоторые изменения. Пользоваться дрелью на сверлильном станке не всегда удобно, что обусловлено размерами инструмента. По этой причине агрегат предварительно разбирается, только после устанавливаются его внутренние элементы. Рассмотрев чертежи, самодельную стойку для дрели своими руками вы сможете выполнить, получив в итоге для этого достается двигатель и пусковое устройство. Мотор крепится на подставке, что позволит исключить вибрации и смещение при эксплуатации оборудования.

Для этого используются прокладки, все хомуты плотно затягиваются. В результате размеры подставки немного уменьшатся. Пусковое устройство должно быть уложено в изолированную коробку. Затем провода удлиняются. Это решение позволит закрепить коробку с пусковым устройством на основании, а не на подставке. Патрон надевается на вал и аккуратно фиксируется. Когда все действия будут выполнены, станок можно считать готовым. Среди его основных характеристик следует выделить компактность, легкость и простоту, что делает его использование удобным.

Делаем стойку для дрели своими руками по технологии, которая необязательно предусматривает разборку инструмента.

Сверлильный станок с использованием асинхронного двигателя

Иногда рабочий двигатель заимствуется от старой бытовой техники, после этого останется лишь приобрести патрон. Те мастера, которые часто используют в работе дрель, применяют специальные стойки. Этот процесс упрощает сверление и делает обработку заготовок максимально точной.

При желании можно выполнить сверлильный станок самостоятельно, после этого он займет одно из важных мест в любой мастерской. Данная идея меня посетила когда я посмотрел на амортизатор в магазине запчастей. Шток это идеально отшлифованный и полированный, каленый прут с проточенным концом и нарезанным на нем резьбой.

Чтобы не покупать амортизаторы я пошел в гаражный сервис и взял у них два старых амортизатора задние от ВАЗ Далее просто болгаркой отпилил штоки от корпусов.

Небольшой люфт всё таки есть, так как штоки амортизаторов имеют небольшой люфт на сальниках, но в целом для тех целей, что он был создан, вполне подходит. Да, это далеко не промышленное оборудование, но всё же намного удобнее и точнее сверлить на нём, чем держа дрель в руках. Конструкция жёстко стоит или же все же люфтит? Айнур Хайретдинов потому, что на одном аморте эта конструкция крутилась бы вокруг своей оси.

Потом встал вопрос о том как и из чего сделать основание и суппорт. Фрезеровать из дюралевого листа дороговато. Варить из стального уголка тоже не хотелось.

Поэтому пал выбор на швеллер 10 номер и трубу прямоугольного сечения. Швеллер стал хорошей станиной, так как довольно много весит, а суппортом стала труба. Материал был найден и теперь требовалось найти привод.

Тут было много вариантов. Сначала хотел использовать микро дрель, но мне не понравился большой осевой люфт. Потом думал купить шуруповерт и разобрав сделать из него, но они тоже люфтят, а я хотел чтоб вал сидел жестко. Немного пораскинув мозгами выбор пал на самодельный шпиндель и мотор. Передача момента посредством приводного ремня стал самый оптимальный вариант.

Но самое интересное меня настигло чуть позже. Я был в шоке от цен на токарную обработку. Корпус шпинделя, вал, шкивы, направляющие втулки и корпуса для подшипников мне встали четко в стоимость токарного станка. Поэтому я решил прикупить токарный станок и все выточил сам.

Практика работы с самодельной стойкой

Некоторые считают, что работать с самодельными станками очень сложно, но это не так. Такие приспособления, наоборот, упрощают использование дрели в домашних условиях.

Чтобы воспользоваться конструкцией, необходимо закрепить дрель к стойке и подключить ее к источнику питания. Затем надо зафиксировать кнопку включения, чтобы электродрель начала работать. После этого необходимо просто управлять подъемным механизмом и подкладывать на основание детали, которые надо просверлить. После завершения работы инструмент обязательно отсоединяется от стойки.

Стойки для электродрели часто используют для упрощения сверления деталей. Люди, которые хотят изготовить такие конструкции, должны заранее ознакомится, как самому сделать стойку для дрели и что для этого понадобится.

Изготовление

Независимо от модификации стойки и материала ее изготовления, конструктивный основной алгоритм сборки устройства единый. Процесс производства состоит из подготовительных работ и основного процесса — сборки.

К подготовительным работам относится:

• планирование конструкции стойки;
• перенесение плана на чертеж;
• составление списка необходимых материалов из наличия и тех, которые нужно приобрести. Составление сметы работы.

Пошаговый алгоритм

1. Производство станины. Основной опорный элемент должен быть достаточно прочным, чтобы выдержать вес заготовки и дополнительную нагрузку при сверлении. Этот показатель рассчитывается индивидуально в зависимости от вида работ. Рекомендуемая минимальная толщина станины из дерева — 300 мм, металла — 200 мм.
2. Установка на станине подпорки и стойки. Элементы изготавливаются из того же материала, что и станина. Крепятся детали перпендикулярно к станине с помощью винтов. Высота подпорки зависит от высоты инструмента.
3. Вырезание колодки — ее размер должен быть идентичен габаритам инструмента. В колодке вырезается полость для инструмента. Если колодка деревянная — используют дрель, режущие инструменты, наждачную бумагу. Если колодка металлическая, для создания отверстия нужна болгарка. В качестве колодки может использоваться выгнутая по окружности дрели и зафиксированная винтом металлическая полоса. К стойке она также крепится с помощью винта. При этом такая деталь узла должна выдерживать вес инструмента в работе. Использование металла в производстве станка увеличивает стоимость устройства, так как требует использования дополнительного оборудования.
4. Монтаж каретки и направляющих. Каретка служит для установки инструмента, направляющие обеспечивают вертикальное движение дрели во время сверления. Наиболее прочное крепление колодки — железными уголками. Крепление дрели на каретке с помощью хомутов менее надежно.
5. Фиксация перемещающегося элемента, который состоит из ручки и пружинок. Этот узел конструкции может устанавливаться верхним и нижним способами. Крепление возле рукоятки является более практичным, но второй вариант также имеет право на реализацию.
6. Установка дополнительных частей стойки. При необходимости выполнения работ кроме сверления, к станку крепятся части станка по чертежу. Например, для углового сверления, стойка дорабатывается дополнительной пластиной с отверстиями, которые помогут зафиксировать стойку под разными углами. Фрезеровка требует установки горизонтальной подставки с тисками, которая крепиться к станине.

Для чего нужна?

Стойка поможет выполнять различные технологические операции.

Сделанный самостоятельно прибор может стоить дешевле китайских аналогов и не быть худшим по качеству.

Стойка для дрели используется как опорный элемент при работе, необходима при выполнении ряда задач, при сверлении отверстия в строго заданном угле, когда дрель сложно удерживать на весу.

Ручное выполнение работы приводит:

• к буксировке сверла и его поломке;
• при создании множества одинаковых отверстий в болванке;
• при сверлении толстого материала.

Преимущества использования

Применение в работе стойкого устройства привносит в процесс сверления дополнительные улучшения:

• заготовка на станке фиксируется, что упрощает сверление при использовании ручного инструмента;
• сделанная в домашних условиях стойка подходит именно под используемый инструмент;
• стойка создается под определенный тип работы, это дальнейшем совершенствует процесс ее выполнения;
• домашний вариант устройства может стоить дешевле готовых подставок;
• при изготовлении устройства возможно использование подручных материалов — частей старой мебели, оборудования;
• возможность расширить функциональные параметры процесса сверления, например, сделать дрель поворотной при работе на 180.

Создание стойки позволяет получить функциональное устройство для определенного типа работы.

Как проходит процесс изготовления + (Видео)

Когда все подготовительные этапы пройдены, можно переходить непосредственно к процессу работы. Схема работы состоит из несколько этапов, каждый из которых будет подробно описан в этом разделе.

1. Изготовление станины. Самодельная станина является основой всей конструкции: именно на станину крепятся все остальные элементы стойки. Выполняется обычно из твердого дерева или железа. Что до размеров, то лучше всего взять параметры 100*50. Что до толщины, она должна быть 3 см для дерева и 2 см для металла. Иногда допускается толщина поменьше, но лучше все же не экономить на толщине материала.
2. Укрепление на станине стойки и подпорки. Вырезаются эти детали из того же материала, что и станина, и крепятся винтами или шурупами перпендикулярно по отношению к ней. Выглядеть держатель для дрели, своими руками сделанный, будет так:
3. Прикрепление направляющих и каретки. Для того, чтобы было куда крепить электродрель, к стойке при помощи уголков прикрепляют каретку. Направляющие же нужны для свободного передвижения дрели по вертикальной оси. Крепятся эти элементы — вот так:Также можно сделать каретку при помощи хомутов, однако это будет не столь надежно, как деревянная колодка, укрепленная на железных уголках.
4. Выполнение перемещающего элемента. Он включает в себя ручку и нескольких пружинок. Возможны два варианта исполнения: укрепление в пазах каретки двух пружин и установка возвратного механизма возле ручки. В первом случае боковые пластины и штифт располагают перпендикулярно к колодке каретки, а пружины закрепляют в направляющих. Если же выбран второй вариант, то ось рукоятки необходимо будет поместить между двумя пластинами, укрепленными на стойке. Такой же элемент, но с пружиной внутри, располагается чуть ниже первого: при смещении ручки вниз пружина будет поднимать ее в изначальное положение, что обеспечит движение дрели вверх. Надо сказать, первый вариант предпочтительнее — он гораздо проще и практичнее. Но, при желании, можно воспользоваться и вторым методом. Смотрим внимательно чертежи – это наиболее сложный этап изготовления стойки для дрели.
5. Установка дополнительных элементах. Это даст возможность выполнять на станке разные виды работ. К примеру, для фрезеровки понадобится дополнительная горизонтальная подставка, которая будет крепиться к станине. На ней укрепляются тиски. Для того, чтобы выполнять сверление под разными углами, на стойку прикрепляется дополнительная пластина. На обеих пластинах делается несколько отверстий, позволяющих при помощи винтов закреплять стойку под разными углами. Отверстия выполняются по такой схеме:А вот так будет выглядеть вся конструкция в целом:

В целом можно сказать, что изготовление стойки для дрели — процесс достаточно простой, хоть и требующий определенной сноровки. Но если быть аккуратным, не торопиться и внимательно изучить чертежи, то самодельная стойка для дрели получится даже у человека, имеющего начальные навыки обработки дерева.

Конечно, у стойки для дрели, сделанной своими руками, есть свои недостатки: недостаточная точность, чуть меньший срок службы в сравнении с заводскими станками, меньший спектр доступных к выполнению работ. Однако дешевизна, доступность, простота в исполнении и возможность изготовить станок в соответствии с индивидуальными потребностями мастера делают сверлильные стойки, выполненные собственноручно, достаточно распространенным явлением.

Как сделать простую сверлильную стойку для электродрели

Стойку, где будут устанавливаться направляющие для фиксации дрели, делают из древесной или железной плиты. Проще всего делать ее из древесины. Из этого материала удастся сделать конструкцию, с помощью которой можно будет фиксировать небольшие дрели.

Чтобы собрать стойку, выполняют такие действия:

1. На установленной станине разместить подпорку.
2. К основанию при помощи шурупов прикрепить стойку конструкции и закрепить ее к подпорке.
3. Зафиксировать направляющие.
4. Прикрепить к направляющим каретку, на которой будет установлен фиксатор дрели.

После изготовления фиксатора надо обязательно проверить его, установив на него электродрель.

Особенности конструкции самодельного сверлильного станка

Целесообразность изготовления сверлильного станка своими руками заключается в том, что из-за простоты конструкции такое устройство можно сделать из подручных средств, которые есть в любой домашней мастерской или в гараже.

Довольно часто среди самодельных аппаратов подобного назначения можно встретить сверлильный станок из рулевой рейки

Прежде чем приступать к изготовлению такого станка своими руками, важно разобраться в том, из каких конструктивных элементов состоит сверлильное оборудование

Конструкция самодельной стойки

В конструкции любого сверлильного станка можно выделить такие составные элементы, как:

• несущая станина;
• направляющая, по которой перемещается основная рамка;
• держатель, на котором крепится рабочая головка;
• сама рабочая головка;
• ряд дополнительных элементов (патроны, втулки, крепежные элементы и др.);
• амортизирующее устройство, предназначенное для обеспечения возврата рабочей головки в исходное положение;
• устройство для фиксации обрабатываемой детали на поверхности рабочего стола;
• блок питания, если этого требуют параметры используемого электродвигателя;
• рукоятки, которые передают крутящий момент или усилия на механизмы станка.

Узел крепления дрели

В самодельных сверлильных станках станина одновременно выполняет несколько функций.

• Данный элемент является основанием, на котором крепят все остальные элементы агрегата.
• Благодаря массивности станины уравновешиваются элементы конструкции станка, что необходимо для обеспечения его устойчивости в процессе выполнения обработки.
• Верхняя часть основания станины используется в качестве рабочего стола оборудования, на котором располагают зажимные устройства (чаще всего тиски).
• Рабочая головка станка, как уже говорилось выше, крепится на основной рамке, монтируемой на станине.

Станина из колесного диска, внутри которого установлен круг из листовой стали толщиной 10 мм

Чтобы основная рамка с рабочей головкой станка могла возвращаться в исходное положение, к ней подсоединяют амортизатор с зафиксированной на нем рукояткой. На многих самодельных сверлильных станках используется пружинный амортизатор, однако мы рассматриваем конструкцию, в которой в качестве амортизирующего элемента выступает рулевая рейка, входящая в комплектацию отечественных автомобилей ВАЗ. Применение такой рейки позволяет обеспечить более плавный ход основной рамки и рабочей головки, а также стабильную и точную работу подъемного механизма.

Электродвигатель самодельного станка, который будет отвечать за вращение сверла, также крепится к основной рамке при помощи специально подобранного держателя. В зависимости от того, какой электродвигатель вы будете использовать для сборки своего станка, к нему подбирается зажимной патрон для сверл и при помощи переходников соединяется с валом приводного агрегата. Если электродвигатель, который вы установите на свой станок, не рассчитан на стандартное напряжение электрической сети 220 В, то для него вам необходимо будет подобрать соответствующий блок питания.

Сверлильная голова станка с двигателем от стиральной машины

В качестве зажимного устройства, в котором будет фиксироваться обрабатываемая деталь, можно использовать тиски, представляющие собой наиболее универсальное и надежное приспособление.

Сверлильный станок из фотоувеличителя

самодельном сверлильном станке, сделанном из штатива фотоувеличителя

Кроме того, штатив может вращаться вокруг своей оси на 360°, что дополнительно расширяет возможности станка.

В этой модели использован штатив с подъемным механизмом и кронштейном от фотоувеличителя УПА. Остальные детали увеличителя снимаются.

В качестве привода применен двигатель с реостатом от швейной машины «ТУЛА» типа ШЭ-1, мощностью 18 Вт и скоростью вращения 4000 об/мин. Небольшая мощность двигателя компенсируется значительным передаточным отношением на шкивах, поэтому момент на валу вполне достаточен для сверления отверстий диаметром до 6 мм в черных и цветных металлах. Патрон для сверл до 6 мм взят от ручной дрели.

Сверлильный станок из дрели своими руками, чертежи

Детальных чертежей подобного приспособления не найти даже в интернете. Это отчасти объясняется множественностью подходов и технических решений, а отчасти – простотой и доступностью методов решения этой задачи. Проанализируем те, что нам удалось найти.

Этот, пожалуй, самый подробный и детальный. Главным преимуществом подобной компоновки является отсутствие каких-либо зубчатых пар, обеспечивающих вертикальное перемещение дрели по стойке, являющейся основой приспособления. Подпружиненная державка перемещается по стойке на величину расстояния между ней и нижним упором, за вычетом толщины сжатой пружины. Для предотвращения ее вращения в горизонтальной плоскости в стойке, очевидно, выполнен паз, по которому перемещается винт 16. Место крепления инструмента в державке выполняется, исходя из параметров конкретной дрели.

Еще проще для самостоятельного воплощения чертеж деревянной стойки для дрели.

На нем показаны не все размеры, ввиду того, что они не имеют принципиального значения. А рычажная система подачи, как и в предыдущем случае, обеспечит строго параллельное перемещение электродрели вдоль стойки. Удержание инструмента в верхнем положении достигается за счет сил трения в пазах и на боковых щечках державки и регулируется силой затяжки саморезов.

Если у вас имеется свободная винтовая пара, возможно от старых тисков, то ее также можно использовать для системы подачи инструмента в самодельной стойке для электродрели.

Для небольших дрелей можно применить и обычную резьбовую шпильку O 16-20 мм с соответствующей уширенной гайкой, которые продаются в магазинах, торгующих метизами.

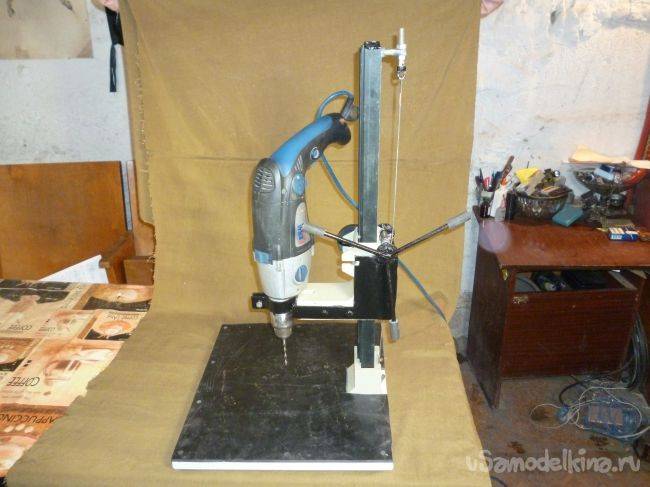

Самодельная стойка для дрели из фотоувеличителя

Стойка для дрели, весьма полезное приспособление, позволяющее сверлить вертикальные отверстия не имея дорогостоящего сверлильного станка. Стойку конечно можно купить, но изготовление ее своими руками принесет не только материальную выгоду, удовольствие от работы еще ни кто не отменял.

1. Сварочный инвертор.2. Дрель.3. Угловая шлифовальная машина.4. Молоток.5. Отвертка.6. Гаечные ключи.7. Сверла.

1. Металл толщиной полтора миллиметра.2. Металлическая полоса шириной два сантиметра, толщиной три миллиметра.3. Отрезок водопроводной трубы диаметром дюйм с четвертью.4. Отрезок стального троса диаметром три миллиметра.5. Отрезок медной трубки диаметром шесть миллиметров.6. Отрезки стальных прутков диаметром десять и шесть миллиметров.7. Болты и гайки под которые имеются сверла.8. Плотная резина.9. Кусок старого шланга.10.Черная краска.11. Кусок текстолита толщиной один сантиметр.12. Электроды тройка.13. Эпоксидная смола.14. Саморезы.15. Отрезные и зачистные круги на УШМ.

За основу стойки мы взяли старый, технически устаревший, фотоувеличитель Таврия.Для начала его необходимо аккуратно разобрать, находящиеся в нем линзы могут пригодиться для других поделок.

Подъемный механизм переворачиваем, обеспечивая более низкую посадку дрели в будущем.

Теперь необходимо приладить дрель к стойке.

Для этого изготавливаем хомут. Из металла, толщиной полтора миллиметра, отрезаем три полосы по размеру подъемного механизма. Отрезок трубы, диаметром дюйм с четвертью, разрезаем вдоль с одной стороны и привариваем к пропилу отрезки металлической полосы. Свариваем все детали вместе и сверлим отверстия. Точных размеров не даю, поскольку и фотоувеличители и дрели могут быть разными. В данном фотоувеличителе по центру имелось крепежное отверстие, по этому приварили дополнительный болт, для усиления конструкции. В общем должно получиться примерно вот так.

Крепим получившуюся деталь к подъемному механизму.

В принципе, стойка готова.

Вполне рабочий вариант для дерева, пластмассы, ДСП и прочих мягких материалов.

Проблема возникает при сверлении более твердых материалов. При сверлении металла, выяснилось, что стандартный прижимной ролик, не может обеспечить необходимого нажима на сверло и начинает проскакивать.

По этому решили усилить прижим при помощи троса. Для этого из того же металла сзади сделали еще один каркас, с проушинами из шайб. В проушины вставлена ось из десяти миллиметрового стального прутка, для наматывания троса. Так же приварены три ручки для вращения оси.

Для усиления крепления натяжителя троса, в торец стойки, на эпоксидную смолу, вклеен сантиметровый текстолит.

Торс наматывается на ось на пять шесть витков, для избежания проскакивания.

На краях троса делаем петли и фиксируем их при помощи медной трубки.

Для натяжения троса изготовили не сложный механизм.

Закручивая или отпуская гайку, натягиваем и ослабляем трос.

Нижним краем трос крепится к станине.

Покрасили получившуюся конструкцию в черный цвет и одели на края ручек обрезки старого, кислородного шланга. Чтобы детали не скользили, на станину саморезами прикрутили толстую, твердую резину.

Получилась весьма годная, для домашнего использования, стойка для дрели. Не большие люфты присутствуют но не критичные. Если Вы не занимаетесь массовым сверлением каленых металлов, то это изделие будет Вам верным помощником.

Видео процесса изготовления стойки можно посмотреть здесь.

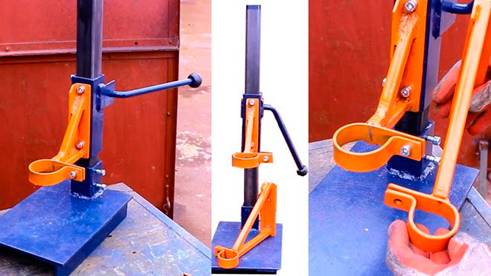

Изготовление стального станка: инструкция с пошаговым фото

Металлический станок состоит из аналогичных узлов, но сделать их труднее из-за сложности обработки материала. Достоинство конструкции в надежности, отсутствии люфта, что идеально подходит для установки дополнительных узлов, расширяющих функциональность станка.

Общее устройство металлического станка представлено на чертеже, а порядок изготовления конструкции следующий:

Для станины понадобится стальная плита толщиной 1 см. Размеры можно взять аналогичные, как у модели из дерева.

Стойку приваривают из квадратной или круглой трубы сечением 32–40 мм. Можно на плиту приварить гильзу большего диаметра, а в нее вставить трубу и зажать болтом.

Каретку изготавливают из трубы большего диаметра. Она должна свободно надеваться на стойку. К каретке фиксируют стальной хомут для дрели.

Теперь осталось все узлы сложить в одну конструкцию и попробовать хомутами зафиксировать дрель.

Станина

Этот элемент изготавливается из металлического 10-миллиметрового или из деревянного 20-миллиметрового листа. Массивность зависит от мощности дрели, а габариты — от специфики предполагаемых работ. Рекомендации по выбору габаритов будут следующими:

• Станки для вертикального сверления — 500×500 мм.
• Для разных технологических операций — 500×1000 мм.

Устойчивость стойки на станине обеспечивает подпорка. Фиксируются эти конструктивные элементы с помощью винтов.

Стойку, на которой будут направляющие, тоже можно сделать из деревянной или металлической плиты. Кроме направляющих в вертикальной плоскости на стойке монтируется зажим, с помощью которого инструмент фиксируется на ней.

Порядок сборки таков:

• На подставке-станине фиксируется подпорка.
• На основании винтовыми соединениями закрепляется стойка, которую соединяют затем с подпоркой.
• На стойке фиксируются направляющие, чью роль могут выполнять телескопические мебельные устройства.
• На подвижной части направляющих монтируется каретка, где размещается крепление для фиксации инструмента.

Подбирая направляющие, проверьте их на наличие поперечного люфта.

Длина каретки, также металлической или деревянной, зависит от размеров вашей дрели. Этот конструктивный узел, которым оснащается мобильная стойка, может выполняться в следующих двух вариантах:

• С закреплением дрели хомутами. Используемые хомуты продеваются в отверстия, которые были предварительно просверлены в каретке. Зажим инструмента и надежная его фиксация на каретке обеспечивается благодаря затяжке хомутов.
• С использованием специальной колодки — кронштейна, где закрепляется дрель. Изготавливается он из деревянной плиты, крепящейся к каретке под 90 ° на металлических уголках. Для фиксации в колодке высверливается отверстие, чей диаметр на 0,5 мм меньше сечения инструмента, и делается прорезь, чтобы инструмент вошел в посадочное отверстие.

Отверстие в колодке для установки дрели выполняется по такому алгоритму:

• На поверхности колодки чертится круг, соответствующий диаметром устанавливаемой дрели.
• Во внутренней части окружности, по ограничивающей ее линии, высверливаются отверстия небольшого диаметра.
• Перегородки, образовавшиеся между просверленными отверстиями, прорезаются ножовкой или иным подходящим инструментом.
• Края отверстия обрабатываются напильником или надфилем полукруглой формы рабочей поверхности.

Из дерева

Для простых операций по сверлению отверстий чаще используют деревянные стойки. Их легко изготовить самостоятельно при наличии минимального набора инструментов. В качестве основания конструкции используется плита толщиной от 20 мм, дополнительно укрепленная фанерой, которая обеспечит гладкую рабочую поверхность. Вертикальная стойка — доска шириной 20 см и длиной до 70 см. Каретка, на которой закреплены мебельные направляющие, по габаритам подбирается под размер электродрели.

Недостатком использования деревянных стоек станет склонность материала к деформациям под действием влаги, меньшая прочность в сравнении с металлическими аналогами. При этом по стоимости вложений такой вариант более доступен, прост в обработке в условиях частной мастерской. Он не потребует привлечения дополнительных специалистов к изготовлению деталей конструкции.

Стойка для дрели из дерева

Топ-3. WolfCraft 5027000

Модель изготовлена из прочного чугуна, выдерживающего существенные нагрузки. Опора из высоколегированной стали делает стойку еще более надежной и долговечной. Производитель не использует силумин и другие хрупкие сплавы.

• Характеристики
  • Средняя цена: 12 700 руб.
  • Страна: Германия
  • Высота (мм): 305
  • Диаметр гнезда для дрели (мм): 45
  • Рабочий ход (мм): 130
  • Размер основания (мм): 203×307
  • Вес (кг): 8,07

Данная сверлильная стойка относится к категории профессиональных. Об этом говорит не только ее цена, но и некоторые особенности конструкции. В частности, тут полностью закрытая каретка, исключающая попадание стружки в нажимной механизм. Для более точной работы имеется линейка, а также ограничитель, не дающий дрели опуститься ниже установленного уровня. Также тут очень удобные рукоятки, состоящие из трех модулей, а не одного, как это чаще всего бывает. Конечно, обернуть штурвал полностью не получится, глубина хода всего 130 миллиметров, зато это очень удобно при работе. Ну, и конечно, применены только прочные материалы – чугун и легированная сталь. Никакого силумина и дешевого пластика.

Стойка изготовлена из прочных материалов: чугуна, алюминия и легированной стали. В конструкции не используется низкокачественный силумин, а пластик применяется только на накладке рукоятки. Цена при этом остается на приемлемом уровне.

• Характеристики
  • Средняя цена: 2 000 руб.
  • Страна: Россия
  • Высота (мм): 435
  • Диаметр гнезда для дрели (мм): 43
  • Рабочий ход (мм): 80
  • Размер основания (мм): 215×215
  • Вес (кг): 2,04

Сверлильная стойка часто подвергается нагрузкам, особенно если работать приходится с твердыми материалами. Чтобы инструмент прослужил долго, при его изготовлении должны использоваться только самые качественные материалы. Как в данной модели. Основание, имеющее форму квадрата 215х215 миллиметров, сделано из чугуна. Как и каретка, в которую фиксируется дрель. Вертикальная труба стальная, с нержавеющим покрытием. В основании имеются диагональные прорези, позволяющие установить тиски, а также повернуть их практически под любым углом. В конструкции не используется силумин, что и делает ее максимально прочной и надежной. При этом цена не шокирует и остается на приемлемом уровне.

• Диагональные прорези для тисков
• Нет силуминовых деталей
• Рукоятка с фиксатором
• Демократичная цена

Пружина из тонкой проволоки

Поворотная каретка позволяет работать под углом 90 градусов, что дает возможность размещать на стойке не только ручную дрель, но и шлифовальную машину с прямым расположением диска.

• Характеристики
  • Средняя цена: 4 400 руб.
  • Страна: Латвия (производится в Китае)
  • Высота (мм): 425
  • Диаметр гнезда для дрели (мм): 43
  • Рабочий ход (мм): 60
  • Размер основания (мм): 156×156
  • Вес (кг): 3,4

Производитель решил обойти своих конкурентов по оригинальности. По сути, перед нами обычная вертикальная сверлильная стойка, однако, судя по описанию, установить в нее можно не только дрель, но и шлифовальную машину. Конечно, только с прямым расположением диска, так как угловое размещение просто не имеет смысла. Кроме того, стойка позволяет сверлить отверстия под углом. Решение откровенно странное, так как эту функцию чаще всего выполняют обычные тиски. Как бы то ни было, каретка у инструмента подвижная, способная поворачиваться на 90 градусов. Если у вас есть подходящие для нее задачи, то найти альтернативу на рынке будет довольно сложно.
