Ручной опрессовочный насос. проверка систем на герметичность

Особенности и технология работы ручными насосами для опрессовки

Алгоритм работ простой:

Убрать объем воздуха из напорных узлов нагнетателя. Для этого нужно наполнить бак водой до определенной отметки, открыть запорный вентиль. Воду нужно прокачать несколько раз до тех пор, пока жидкость не поступит в шланг.
Присоединить напорный шланг к трубопроводу отопления

Для присоединения пригодится штуцер переходной или ниппель – один из элементов обязательно входит в комплект оборудования.
Теперь нужно перекрыть все отверстия в приборах отопления, которые установлены на магистрали, и осторожно закачать жидкость в трубопровод. Нагнетание продолжить до тех пор, пока давление не поднимется в 2 раза больше рабочего (стандартного) уровня

Это требования СНиП, которые обязательны к выполнению.
Как только уровень давления накачан, нужно закрыть запорный вентиль и не открывать его до истечения срока тестирования.
Контрольная проверка проводится в течение 24 часов при поддержании накачанного давления в сети. Если утечки нет и схема герметичная, уровень давления не упадет, при наличии дефектов показатель снизится.
Если есть погрешности в герметизации, их следует устранить, затем снова закачать воду до показателя давления, выполнить процесс опрессовки, поддерживая режим давления в течение 24 часов.
Отключение нагнетателя выполняется в обратном подключению порядке – сначала открыть вентиль слива, убедиться, что вся жидкость перетекла в бак, потом закрыть вентиль – это нужно, чтобы насос не засорился взвесями и механическими частицами. Затем отсоединить шланг, опустить его в бак, только после этого открыть вентиль и освободить от воды нагнетательные узлы.
После завершения работ в бак нужно залить небольшую порцию машинного масла и прокачать насос несколько раз. Масло защитит туннель и внутренние детали от ржавчины, поэтому обработку нужно проводить после каждой опрессовки ручным насосом. Масло слить.

Опрессовка воздухом и водой – что это такое?

Суть опрессовки состоит в заполнении некой системы с замкнутым объемом – трубопровода, емкости, машины или механизма – либо ее изолированного участка средой, давление которой в 2 – 3 раза превышает рабочее и почти соответствует предельно допустимому значению (величина испытательного давления для каждого конкретного случая устанавливается соответствующими нормами). Если объект такую проверку выдерживает, он считается пригодным к эксплуатации.

В противном случае места, где система дала течь, выявляются и подвергаются ремонту.

Для создания требуемого давления применяется либо специальный насос для опрессовки трубопроводов, так называемый опрессовщик, либо штатный, например, циркуляционный насос в централизованной системе отопления.

В качестве рабочей среды обычно используется вода, но если по тем или иным причинам ее попадание за пределы испытуемой системы является недопустимым, опрессовку проводят воздухом. В этом случае места утечек обнаружить труднее.

Опрессовка – достаточно серьезное мероприятие и проводить ее должен специально подготовленный сотрудник, прошедший аттестацию. Для коммунальных и промышленных предприятий это правило является обязательным.

По завершении процедуры подписывается Акт гидропневмоиспытаний системы (опрессовки трубопровода) с указанием даты, величины давления, времени выдержки и другой информации.

Что касается частного жилья, решение здесь в руках домовладельца. Многие берутся за опрессовку самостоятельно, но лучше, все-таки, доверить эту работу профессионалу.

Задачи опрессовки отопления в доме

Независимо от схемы организации отопительной системы (централизованной или децентрализованной), требованиями СНиП предусматривается техническая подготовка таких систем к вводу в действие.

Сюда входит целый перечень работ, выполняемых на этапе перед сдачей обогревающего оборудования в эксплуатацию, а также работы, которые необходимо выполнять уже на стадии обслуживания.

Одним из главных требований ввода в эксплуатацию и обслуживания контура водяного отопления, используемого в частном или муниципальном доме, является опрессовка. Согласно правилам и требованиям по узлам санитарно-технических систем, испытанию на прочность подлежат все элементы схем отопительных систем.

Кроме предстартовых испытаний гидравлическую или пневматическую проверку традиционно выполняют:

перед каждым новым отопительным сезоном с целью выявления мест разгерметизации и ослабленных участков;
после проведения ремонтных операций и замены оборудования, арматуры, прокладок и пр. элементов.

Кроме основной задачи, заключающейся в определении участков и точек, способных пропускать теплоноситель, опрессовка помогает освободить контур от нерастворимых частиц, забивающих трубопровод.

По завершении монтажа систему отопления дважды проверяют путем проведения опрессовки. Первый раз выполняется для выявления разгерметизации соединений и прочих дефектов. Второй раз опрессовывают для того, чтобы убедиться в полноценной работоспособности контура

Опрессовку вполне по силам выполнить владельцу жилья собственными руками. Каких-то сложных действий процесс испытаний давлением воды или воздуха не предусматривает, также как и нет надобности в приобретении дорогостоящих технологичных инструментов и оборудования.

Для проверки герметичности системы гидростатическим методом потребуется:

заполнить контур теплоносителем (водой) с температурой 5-50°С;
подключить к системе водяной насос – электрический или ручной;
установить в схему отопления измерительные приборы – манометры с граничным верхним давлением вдвое выше рабочего давления.

Применяется также опрессовка контура отопления без воды – пневматическая проверка системы давлением воздуха (манометрический метод).

Этот вариант имеет свои особенности и часто используется для испытаний отдельных компонентов схемы отопления, таких как радиаторы, отопительные панели, теплообменники и т.п.

Насос для выполнения гидравлических испытаний – ручная конструкция. Такой инструмент можно считать наиболее оптимальным для использования в домашнем хозяйстве, когда приходит время опрессовки отопительной системы

Принцип работы опрессовочного насоса

При выборе опрессовщика необходимо, в первую очередь, обращать внимание на верхнюю границу давления, а также на длительность интервала, в течение которого этот показатель остаётся максимальным. Производительность является второстепенным показателем. В сопроводительных документах указаны границы давления, при которых можно эксплуатировать оборудование

В сопроводительных документах указаны границы давления, при которых можно эксплуатировать оборудование.

Подключать опрессовочный насос можно только после закачки тестовой рабочей среды в систему. Увеличивать давление можно до двух-трёхкратного превышения номинальных параметров. Максимальное давление должно удерживаться на протяжении нескольких часов. При этом обслуживающий персонал постоянно контролирует уровень давления в системе. Если этот показатель уменьшается, значит система не герметична, и в ней появились протечки. При таком варианте опрессовка останавливается, а найденные дефекты ликвидируются. По окончании ремонта процедура тестирования повторяется.

Как правило, ручные опрессовочные насосы используются перед началом отопительного сезона, перед ремонтом коммуникаций и при вводе их в эксплуатацию. Использование воды либо масла является обязательным условием. Если в системе находится воздух, существует вероятность разрыва трубопровода.

Заполнение системы открытого типа

Наполнить водой или пропиленгликолем контур открытого типа проще, чем герметичную сеть. В этом случае не понадобится насос, жидкость заливается через расширительный бак, размещенный в наивысшей точке отопительной системы, обычно на чердаке здания. Процесс заполнения лучше выполнять вдвоем, чтобы не приходилось часто спускаться вниз и стравливать воздух, а потом спешить наверх, чтобы долить в бак теплоноситель. После спускания воздуха расширительный бак должен быть заполнен на 1/3. В процессе функционирования отопления может снизиться теплоотдача из-за образования пробки, тогда процедуру спускания воздуха из радиаторов придется повторить.

Жильцы многоквартирных домов привыкли к регулярной замене теплоносителя, но слив жидкости для частного дома не рекомендуется по нескольким причинам:

долгое развоздушивание системы;
затраты на покупку теплоносителя;
отсутствие воды приводит к коррозии стальных радиаторов.

Очень рад, что моя тема показалась кому-то интересной Имхо, следуем прямо по дороге, к оптимальному соотношению параметров цена/удобство использования/достаточная мощность

Пригодится-то по любасу пригодится, но вот представьте, самым удобным образом установили насос, фум-лентой загерметизировали красиво, потом придется всё это снимать, использовать в другом месте, затем снова устанавливать. Ладно бы 1 раз, а если 10 раз придется?? Я уже намучался с Насосной Станцией подобным образом. Так что хотелось бы установить один раз маленький насосик, и забыть.

Компактность и удобство эксплуатации. Особенности ручного насоса для опрессовки системы отопления

Опрессовка представляет собой процедуру испытания с параллельной проверкой на прочность и герметичность системы отопления путем создания высокого давления.

Первая опрессовка проводится сразу после установки трубопровода на участке. Делается это для выявления потенциальных мест утечек.

Механические насосы чаще всего используются в бытовых целях. Подобные агрегаты имеют более низкую стоимость, они компактны, с ними легко работать. Их особенность заключается в простоте использования и в возможности работы в ограниченных пространствах без доступа к электрической сети.

ontakte

Odnoklassniki

Опрессовочные насосы и оборудование для заполнения не имеют существенных различий. Часто один и тот же агрегат применяется как для проверки системы на прочность, так и для ее наполнения.

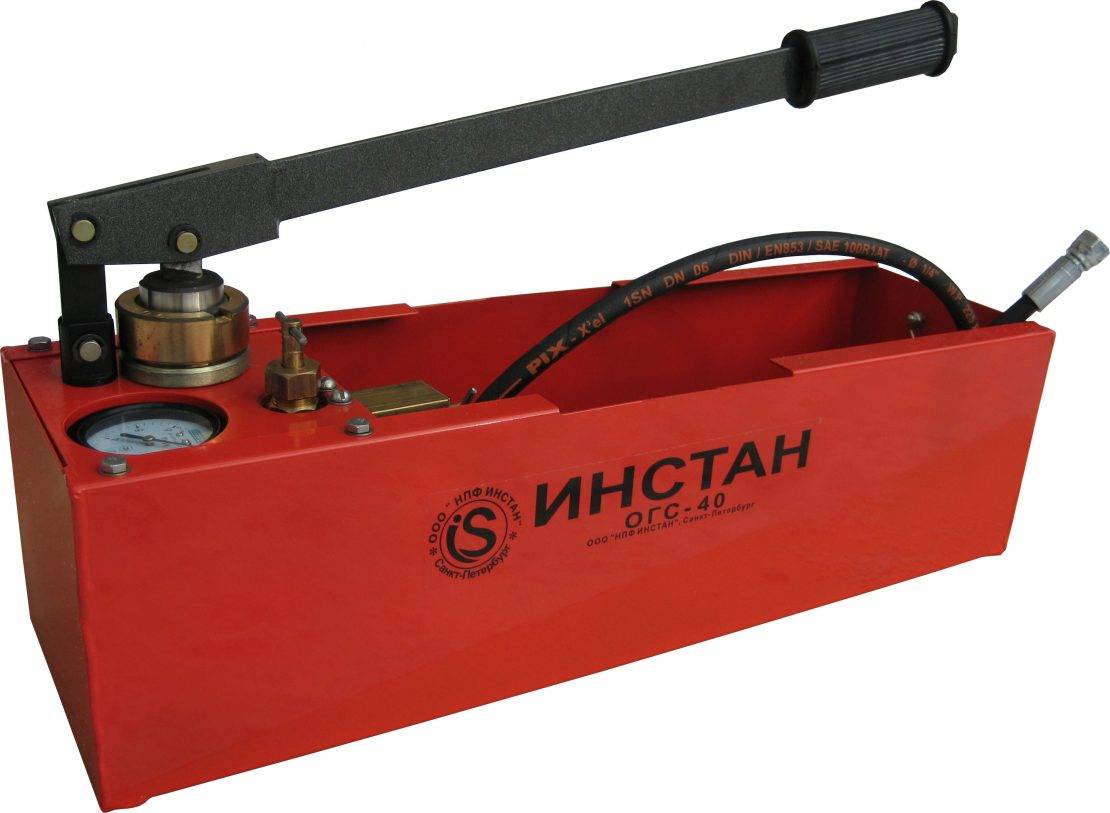

Фото 1. Так выглядит ручной насос для опрессовки. .

Современные опрессовщики и насосы для закачки различаются по типу привода. Он бывает электрическим либо ручным. По принципу действия оборудование подразделяется на следующие типы:

мембранное;
пластинчато-роторное;
поршневое.

Принцип работы опрессовщика

Принцип работы ручного опрессовщика довольно прост. В проверяемую систему отопления до максимально возможного уровня заливается вода. После этого при помощи нажатия на рычаг достигается необходимый для проведения испытания уровень давления (в 2—3 раза выше рабочей нормы). Когда нужный показатель давления будет получен, шаровой вентиль агрегата перекрывается. Оператор отслеживает на манометре колебания.

Внимание! Чтобы в процессе опрессовки не допустить внутри отопительной системы чрезмерно высокого давления, насосы оборудованы специальным пропускным клапаном. Если давление начинает падать, значит, труба протекает. Описанная процедура повторяется несколько раз

При выявлении дефекта работы прекращаются до момента его устранения

Описанная процедура повторяется несколько раз. При выявлении дефекта работы прекращаются до момента его устранения

Если давление начинает падать, значит, труба протекает. Описанная процедура повторяется несколько раз. При выявлении дефекта работы прекращаются до момента его устранения.

Первая опрессовка проводится непосредственно после окончания монтажных работ. Далее проверку повторяют каждые 5 лет после промывки трубопровода агрессивными химическими средствами.

Преимущества ручных опрессовочных насосов

Механический опрессовочный агрегат имеет ряд преимуществ:

Низкая масса и компактные размеры

Небольшой вес и компактность оборудования позволяют без сложностей переносить и транспортировать приборы без использования грузоподъемных устройств.

Агрегаты применяются даже в ограниченном пространстве.

Высокая точность получаемых результатов

Показатель точности во многом зависит от мощности самого устройства. При выборе конкретной модели оборудования нужно понимать, что использование насоса с малой мощностью увеличивает время, необходимое для проверки. Кроме того, при выявлении негерметичного стыка результаты испытаний могут исказиться.

В отличие от моделей с электрическим приводом, ручные опрессовщики подходят для использования вдали от источника электрического снабжения.

Ручные приборы имеют простую конструкцию и не требуют того, чтобы их обслуживали квалифицированные специалисты.

Как опрессовать систему отопления? Последовательность выполнения действий

Изначально нужно подготовить систему. Если она автономная, то для начала необходимо отключить теплогенератор. Если же неавтономная, то посредством кранов надо перекрыть то место, которое будет подвергаться проверке.

Важное требование — необходимость слива теплоносителя. Затем контур системы надо заполнить водой, которая нагрета не более чем до 45°С. Прим этом воздух понемногу сбрасывается

На следующем этапе вы должны подсоединить компрессор для опрессовки системы отопления, так в трубы начнет попадать воздух. Изначально давление надо довести до рабочей отметки и хорошо осмотреть пространство на возможные недочеты

Прим этом воздух понемногу сбрасывается. На следующем этапе вы должны подсоединить компрессор для опрессовки системы отопления, так в трубы начнет попадать воздух. Изначально давление надо довести до рабочей отметки и хорошо осмотреть пространство на возможные недочеты

Затем контур системы надо заполнить водой, которая нагрета не более чем до 45°С. Прим этом воздух понемногу сбрасывается. На следующем этапе вы должны подсоединить компрессор для опрессовки системы отопления, так в трубы начнет попадать воздух. Изначально давление надо довести до рабочей отметки и хорошо осмотреть пространство на возможные недочеты.

После этого давление последовательно увеличивается до испытательного уровня — так его надо выдержать примерно 10-15 минут. Затем надо хорошо осмотреть все места на наличие утечек. Обязательно надо проверить арматуру, радиаторы и все стенки труб на наличие свищей.

В случае обнаружения каких-либо недочетов их надо зарегистрировать. Также нужно убедиться в том, что все краны и клапаны исправны. Далее, при помощи параметров манометра, задается падение уровня давления. И, наконец, исходя из полученных результатов проверки готовится акт.

Давление в трубах

Исходя из требований СНиП, испытательный уровень давления должен превышать рабочее в 1,5 раза, однако — не заходить за отметку в 0,6 Мпа. Правила технической эксплуатации тепловых сетей диктуют, что норма — когда давление в 1,25 раза превышает рабочее, но не переходит показатель в 0,2 Мпа.

Как выполнить опрессовку отопительной системы своими руками?

Очень часто в процессе обустройства дома изначально устанавливается отопительная система, а уже после подсоединяется вода. В связи с этим, для закачивания воды в трубы применяется крупная цистерна с водой и погружной насос. В процессе осуществления манипуляции надо постоянно отслеживать давление и отслеживать уровень жидкости в емкости, и, при необходимости, пополнять запасы. В момент, когда показатели давления дойдут до отметки в 2-2,5 Атм, насос прекратит работу, а неиспользованное количество воздуха начнет медленно спускаться из системы. Осуществляется эта процедура посредством крана Маевского. Затем, после того, как отметка на манометре снизится до 1 Атм и менее, можно продолжать заливать воду. Выполняется это до того момента, пока вода не вытеснит абсолютно весь воздух, а давление не дойдет до 1,2 — 1,5 Атм.

Если утечки и неполадки отсутствуют, то можно подсоединять котел и выполнять запуск системы.

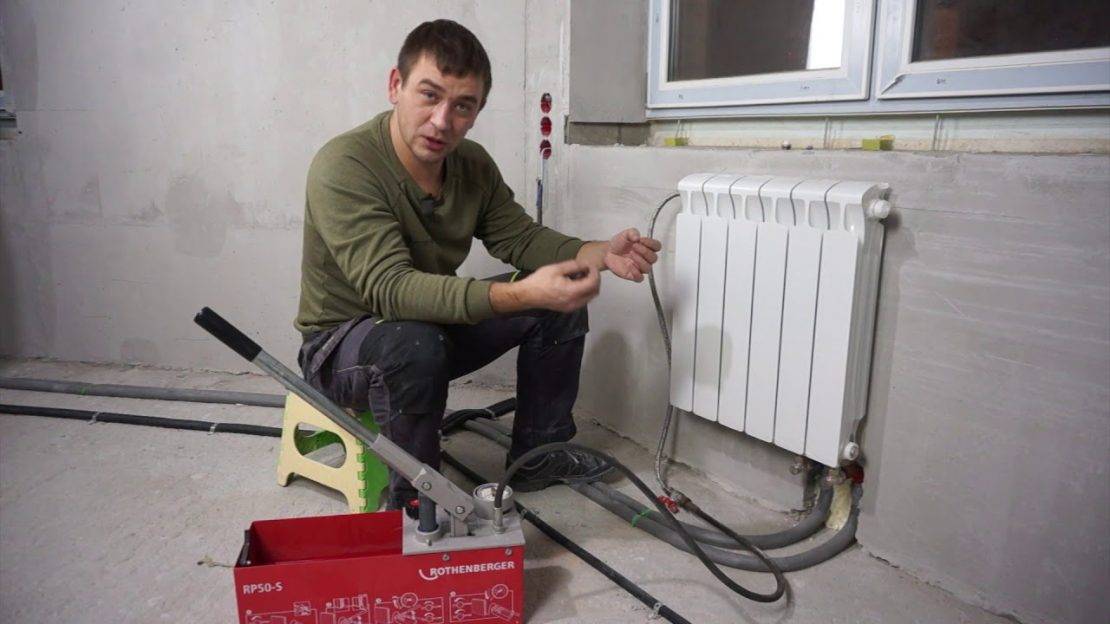

Ручной насос для опрессовки системы отопления Rohenberger RP50-S

Чтобы осуществить опрессовку отопительной системы самостоятельно, можно воспользоваться дешевыми погружными насосами, а в качестве резервуара для воды вы можете применить бочонок или ведро.

Если вы не имеете опыта в этом вопросе, то во избежание трудностей в момент выполнения процедуры опрессовки, лучше обратиться к специально обученным людям. Так вы обеспечите себя качественным проведением процедуры, к тому же на руках у вас будут все документы о выполненных работах.

Теперь вы знаете, что такое опрессовка и системы отопления и как она производится.

Конструкция ручного агрегата

Стандартный ручной пресс для опрессовки системы водоснабжения и отопления состоит из:

Напорной части 1 оснащенной ручкой 5, которая установлена на крышке 6 бака 2.
На выходе нагнетательного узла присоединяется шланг 3, который при помощи специального штуцера подсоединяется к испытуемому трубопроводу.
Плунжерный насос 1 по сути является основным узлом устройства и включает в свою конструкцию цилиндрическую головку 4, распределительный штуцер 15, внутренние клапаны, два вентиля 7 и 8.
Кран 7 служит для открытия и закрытия отверстия слива жидкости, вентиль 8 необходим для отключения агрегата после того как в систему нагнетено необходимое давление.
Цилиндрическая головка 4 и всасывающий патрубок 10 с размещенным на конце фильтром , который зафиксирован гайкой 11 служат для проведения в проверяемую систему воды.
Для того чтобы сделать работу более удобной боковую сторону бака оснащают крюком для крепления ручки, которую также используют для переноски агрегата.
Для мониторинга давления устройство оборудуется встроенным манометром 9 с стрелочным индикатором.

Сфера применения насосов для опресовки

Комплексное мероприятие по проверке водных коммуникаций может проводиться в нескольких случаях:

Непосредственно после завершения работ по сборке и установке системы отопления, перед вводом ее в полную эксплуатацию
После замены труб, стояков, отдельно взятых отрезков системы и узлов
В период необходимой подготовки к зиме, когда нужно проверить пригодность труб к подаче горячего водоснабжения под определенным давлением

В случае обнаружения узлов и труб водной коммуникации, которые были подвержены коррозии, либо были деформированы или полностью разрушены в результате каких-либо причин

Принцип действия опрессовочного насоса

Суть работы опрессовочного насоса сводится к следующему:

собранную трубопроводную систему максимально наполняют рабочей жидкостью. Из нее нужно удалить даже мельчайшие пузырьки атмосферного воздуха.

к системе подключается устройство и им создается избыточное давление (путем работы рукояткой или мотора)

При проверке трубопровода нужно создавать давление в 2 или 3 раза большее расчетного рабочего. Это позволит застраховаться от неожиданных аварий и прорывов трубопровода в ходе его будущей эксплуатации

Стабильность созданного давления контролируется нужное время по встроенному в опрессовщик высокоточному манометру. Если давление остается стабильным, то трубопровод годен для эксплуатации.

При поднятии давления в опрессовщике нужно выставить загодя его ограничитель (имеется на моделях ручных опрессовочных насосов Candan и Rothenberger). Это убережет от риска перекачки (особенно это актуально в случае применения электрических устройств)

Виды опрессовщиков и характеристики

Опрессовочные насосы по типу привода делятся на ручные и электрические. Первые приводятся в действие мускульной силой человека посредством рычага, а вторые — электромотором.

По типу насосной установки все опрессовщики делятся на три группы:

Поршневые — они всегда оснащаются ручным приводом, позволяют работать с широким спектром жидкостей, мобильны, точны и надежны.
Пластинчато-роторные — высокопроизводительны, но их рабочая часть контактирует с жидкостью, что создает проблемы при техническом обслуживании и ограничивает возможность работы только с водой (без включений более 1 мм).
Мембранные — их преимущество состоит в отсутствии прямого контакта большинства деталей с перекачиваемой жидкостью. Это делает удобной и эффективной работу с маслами или при проверке канализационных трубопроводов.

Ручной насос для опрессовки

Оптимальным инструментом для точной и быстрой проверки небольших трубопроводных систем является насос опрессовочный ручной. Практически всегда это небольшие модели, чье рабочее давление не превышает 60 бар. Нагнетание давления происходит с помощью мускульной силы оператора особым рычагом. Его же можно зафиксировать и использовать как рукоятку прибора во время транспортировки.

Простота и точность, которые имеет насос опрессовочный ручной, дополняются его небольшой стоимостью. Это делает его применение как любителями, так и ведущими малый бизнес

Насос опрессовочный ручной способен работать не только с водой, но и с маслами и антифризами. Это достигается оснащением его высокопрочными и химически стойкими шлангами, фитингами и баком. Плюсом ручного опрессовщика является высокая точность и отсутствие нужды в частых поверках. Им удобно пользоваться в стесненных условиях и на выезде.

Упростить работу используя насос гидравлический опрессовочный ручной можно следующим образом: подключив опрессовщик к проверяемой системе нагнетать давление изначально не им, а циркуляционным насосом. И лишь когда оно станет достаточно высоко — задействовать опрессовщик для его максимального повышения и проведения контрольных измерений

Опрессовочный насос ROTHENBERGER RP 50/ RP 50 INOX (видео)

Ознакомившись с предлагаемым здесь видео, можно наглядно изучить работу с типичным ручным насосом для опрессовки. В качестве него выбрано изделие популярной марки ROTHENBERGER — ручной опрессовочный насос ROTHENBERGER RP50/RP50 INOX.

Электрический опрессовщик

Опрессовщики этого типа более габаритны. Но их положительной стороной является высокая производительность. По устройству он чаще всего или пластинчато-роторный или мембранный. Реже он может быть поршневым.

Практически все электрические опрессовщики работают от обычной бытовой электросети (220 или 120 В). Кроме этого положительной их стороной является возможность самовсасывания. Это означает что не нужно вручную заполнять насосный объем жидкостью перед пуском. Устройство делает это само — нужно лишь опустить всасывающий шланг в емкость с жидкостью (вода, масло, антифриз).

Для точных и быстрых измерений и поверок в больших трубопроводных системах лучше всего размещать электрические опрессовочники стационарно. Лишний раз перемещать их не стоит

Общий порядок проведения пневмо- и гидроиспытаний

Схема проведения испытаний воздухом и водой является общей. Порядок действий таков:

В пределах тестируемого объекта изолируется его часть, перекрываемая с помощью запорной (регулировочной) арматуры (канализационные трубы затыкаются резиновыми заглушками или обмотанными ветошью деревянными пробками).
Производится заполнение испытуемого объекта водой. При тестировании систем отопления при заполнении водой воздух сбрасывается через специальные воздухоотводчики в верхней части.
К системе подключается опрессовщик, производя подкачку некоторого количества рабочей жидкости, чтобы создать требуемое регламентными нормами давление.
Достигнув требуемой величины давления, фиксируемой наблюдателем на манометре, опрессовщик отключается.
Систему оставляют под давлением на определенное время (для систем отопления – не менее получаса; в некоторых случаях длительность выдержки может составлять 6-8 часов).
По завершении назначенного времени выдержки наблюдателем снова снимаются показания манометра. Различие показателей манометра – свидетельство наличия утечки в системе, которую требуется обнаружить и устранить.

Подключить опрессовщик к системе отопления можно, сняв один из кранов

Когда и зачем нужна опрессовка и промывка систем отопления?

Проверка на герметичность необходима в следующих случаях:

перед сдачей магистрали в эксплуатацию после простоя или монтажа;
после проведения частичной замены или полного ремонта системы, в том числе после подновления стояка, радиаторов и других приборов;
при регулярном осмотре на пригодность к постоянной эксплуатации;
если в магистрали обнаружены участки со ржавчиной, вмятинами и другими дефектами, не нарушающими целостность, но имеющими угрозу прорыва.

Промывание магистрали – процедура очистки водой котлов, узлов теплообменника, трубопроводов и радиаторов. Цель промывки – очистка внутренних тоннелей и емкостей от осадка, взвесей, налета. Очищенная схема работает намного эффективнее и на прогрев требуется меньше энергоносителей, поэтому затраты на промывку окупаются последующей экономией топлива, электроэнергии.

Работа насоса во время проверки системы на прочность

Опресовочный насос должен имитировать гидравлический удар – резкий скачок давления, вследствие быстрого закрытия запорной арматуры либо появления воздуха в системе отопления.

Для создания давления, но выше рабочего, в наполненную систему подключается насос для пресса, нагнетающий рабочую жидкость по трубопроводам в течение определенного времени.

Процедура проводится с постоянным снятием показаний манометра. При появлении повреждений, давление постепенно будет падать. Роль рабочей среды, при нагнетании давления, часто выполняет антифриз, вода или специальное масло.

Во всех опресовочных насосах существуют ограничители, помогающие избежать превышения необходимого давления.

Проверка на прочность системы отопления с помощью воздуха проводится компрессором. Присутствие утечек на соединениях трубопровода и в подозрительных местах проверяется мыльным раствором.
