Ручной опрессовочный насос. Проверка систем на герметичность

Сфера применения насосов для опресовки

Комплексное мероприятие по проверке водных коммуникаций может проводиться в нескольких случаях:

• Непосредственно после завершения работ по сборке и установке системы отопления, перед вводом ее в полную эксплуатацию
• После замены труб, стояков, отдельно взятых отрезков системы и узлов
• В период необходимой подготовки к зиме, когда нужно проверить пригодность труб к подаче горячего водоснабжения под определенным давлением

В случае обнаружения узлов и труб водной коммуникации, которые были подвержены коррозии, либо были деформированы или полностью разрушены в результате каких-либо причин

Как работает насос

Процедура опрессовки заключается в создании в испытуемой системе предельного уровня давления, которое способна выдержать система, с целью проверки ее целостности. Испытаниям также могут подвергаться отдельные участки системы, отделенные от нее запорной арматурой. Высокое давление рабочей жидкости и ее закачку в систему обеспечивает опрессовочный насос, купить который не помешает ни одной строительной организации, занимающейся подобными работами.

После закачивания жидкости в систему, опрессовочный насос в несколько раз повышает в ней давление. После этого отслеживаются показания встроенного манометра. При их постоянном значении система признается герметичной. Если же давление в системе постепенно падает, определяют причину падения и место утечки жидкости. После устранения неполадки испытания проводят повторно.

Самостоятельное изготовление прибора

При скромном бюджете гидравлический ручной опрессовщик можно изготовить самостоятельно.

Приложив немного терпения, можно сделать опрессовочный насос своими руками

Необходимо подготовить некоторые материалы:

• ёмкость в форме цилиндра объёмом до 50 л;
• домкрат;
• дверь с металлическими свёрлами;
• манометр.

В пустой ёмкости с помощью дрели делают несколько отверстий. Одно из них служит выходом для жидкости, второе будет играть роль ниши для установки манометра. Все элементы соединяют, вырезая резьбу и скручивая их между собой. Давление насоса не превысит 10 бар.

Как сделать опрессовочный насос своими руками:

Обзор моделей насосов для опрессовки

Выбирая агрегат для домашнего использования, лучше обратить внимание на ручные приборы – они стоят дешевле и служат намного дольше. Можно купить оборудование один раз и потом пользоваться им сколько угодно времени

К тому же электронные опрессовщики нагнетают давление больших параметров, которое в автономных системах не требуется, значит, прибор будет работать не в полную силу.

Мастера выделяют несколько моделей ручных агрегатов, которые хорошо себя зарекомендовали, при работе не требуют опыта:

• НИР-60. Стоит от 120$ (7800 руб.). Можно прокачивать воду, масло в магистралях любой сложности, конфигурации.
• Voll V-Test 50. Цена от 115$ (7200 руб.). Применяется для прокачки воды, масла. Резервуар из стали, покрыт порошковым напылением, насосный узел 2-х клапанный латунный. В комплекте есть манометр, каучуковый шланг без оплетки.
• Rothenberger RP50. Цена от 100$ (6500 руб.). Оцинкованный стальной бак, манометр, встроенный фильтр, шланг в оплетке, клапан двойной, можно перекачивать воду и масло – этот прибор считается оптимальным по соотношению цена/качество.

Задачи опрессовки котла отопления

Всего рассматривают 3 определяющих причины, по которым проводят опрессовку котлов отопления. В каждом из этих случаев мероприятие проводится в обязательном порядке, обеспечивая безопасность использования оборудования путем исключения вероятности протечек горячего теплоносителя.

Первичная проверка

Данный вид опрессовки проводится по результатам монтажных работ, он контролирует целостность новой отопительной системы перед сдачей ее в эксплуатацию

Важно отметить, что эту процедуру проводят сразу после окончания сборочных работ, а лишь за тем скрывают трубопровод в плоскостях стен или пола

После того, как трубы попали под штукатурку или стяжку (первичные виды отделочных работ), можно провести повторное тестирование. Это позволит без риска использовать дорогостоящие финишные материалы, предназначенные для косметической отделки.

Плановая (периодическая) проверка

Такая проверка проводится ежегодно по завершению отопительного сезона. В ходе данного тестирования проводят осмотр и выявляют слабые места в контуре котла, а также системе трубопровода, подготавливая оборудование к следующему сезону.

Если контур, находящийся под тестовым давлением, удержал заданную отметку в течение регламентированного времени, то система прошла испытание. В противном случае необходимо искать течь и проводить ремонтные работы.

Аварийная (внеочередная) проверка

В случае обнаружения неполадок или протечек в системе отопления, выполняются ремонтные работы. Для этого необходимо спустить теплоноситель, провести тщательную промывку, убедиться, что в полостях нет солей, произвести замену поврежденных участков. Перед тем как осуществить запуск, после проведения ремонтных работ, каждый раз проводят аварийную опрессовку. Это мероприятие обеспечивает проверку контура на герметичность.

Как опрессовать систему отопления? Последовательность выполнения действий

Изначально нужно подготовить систему. Если она автономная, то для начала необходимо отключить теплогенератор. Если же неавтономная, то посредством кранов надо перекрыть то место, которое будет подвергаться проверке.

Важное требование — необходимость слива теплоносителя. Затем контур системы надо заполнить водой, которая нагрета не более чем до 45°С

Прим этом воздух понемногу сбрасывается. На следующем этапе вы должны подсоединить компрессор для опрессовки системы отопления, так в трубы начнет попадать воздух. Изначально давление надо довести до рабочей отметки и хорошо осмотреть пространство на возможные недочеты

Затем контур системы надо заполнить водой, которая нагрета не более чем до 45°С. Прим этом воздух понемногу сбрасывается. На следующем этапе вы должны подсоединить компрессор для опрессовки системы отопления, так в трубы начнет попадать воздух. Изначально давление надо довести до рабочей отметки и хорошо осмотреть пространство на возможные недочеты.

После этого давление последовательно увеличивается до испытательного уровня — так его надо выдержать примерно 10-15 минут. Затем надо хорошо осмотреть все места на наличие утечек. Обязательно надо проверить арматуру, радиаторы и все стенки труб на наличие свищей.

В случае обнаружения каких-либо недочетов их надо зарегистрировать. Также нужно убедиться в том, что все краны и клапаны исправны. Далее, при помощи параметров манометра, задается падение уровня давления. И, наконец, исходя из полученных результатов проверки готовится акт.

Давление в трубах

Исходя из требований СНиП, испытательный уровень давления должен превышать рабочее в 1,5 раза, однако — не заходить за отметку в 0,6 Мпа. Правила технической эксплуатации тепловых сетей диктуют, что норма — когда давление в 1,25 раза превышает рабочее, но не переходит показатель в 0,2 Мпа.

Как выполнить опрессовку отопительной системы своими руками?

Очень часто в процессе обустройства дома изначально устанавливается отопительная система, а уже после подсоединяется вода. В связи с этим, для закачивания воды в трубы применяется крупная цистерна с водой и погружной насос. В процессе осуществления манипуляции надо постоянно отслеживать давление и отслеживать уровень жидкости в емкости, и, при необходимости, пополнять запасы. В момент, когда показатели давления дойдут до отметки в 2-2,5 Атм, насос прекратит работу, а неиспользованное количество воздуха начнет медленно спускаться из системы. Осуществляется эта процедура посредством крана Маевского. Затем, после того, как отметка на манометре снизится до 1 Атм и менее, можно продолжать заливать воду. Выполняется это до того момента, пока вода не вытеснит абсолютно весь воздух, а давление не дойдет до 1,2 — 1,5 Атм.

Если утечки и неполадки отсутствуют, то можно подсоединять котел и выполнять запуск системы.

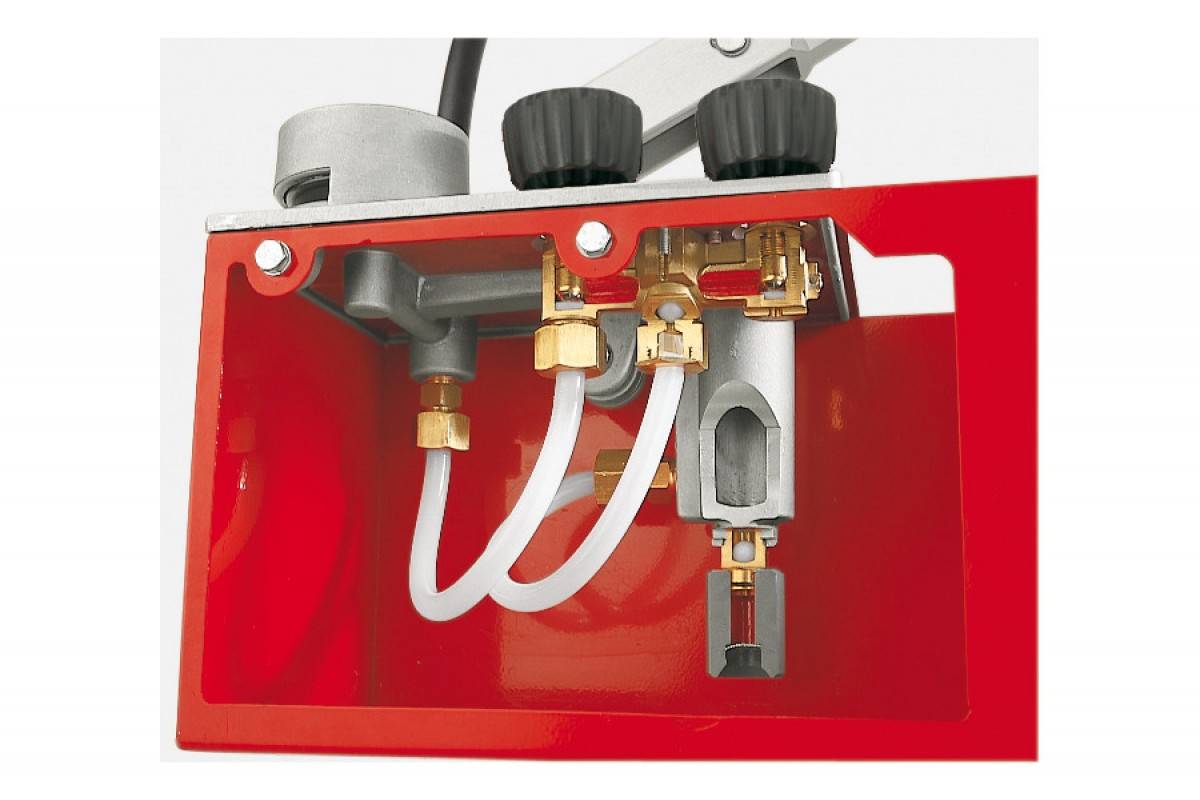

Ручной насос для опрессовки системы отопления Rohenberger RP50-S

Чтобы осуществить опрессовку отопительной системы самостоятельно, можно воспользоваться дешевыми погружными насосами, а в качестве резервуара для воды вы можете применить бочонок или ведро.

Если вы не имеете опыта в этом вопросе, то во избежание трудностей в момент выполнения процедуры опрессовки, лучше обратиться к специально обученным людям. Так вы обеспечите себя качественным проведением процедуры, к тому же на руках у вас будут все документы о выполненных работах.

Теперь вы знаете, что такое опрессовка и системы отопления и как она производится.

Особенности ручного опрессовщика

Практически все модели опрессовочных устройств являются самовсасывающими. Это означает, что они могут всасывать жидкость. Для этого шланг, который входит в конструкцию опрессовщика, опускают в закачиваемую жидкость. Для того, чтобы максимально упростить этот процесс, многие модели оснащаются специальной ёмкостью.

Самые компактные ручные модели используются для быстрой проверки давления, а также герметичности в различных системах. Кроме этого, существуют ручные опрессовщики, которые используются на различных производствах. Ими осуществляют проверку разного промышленного оборудования (например, котлов). Такие проверки проводятся в три этапа:

1. На первом этапе выполняется предварительное заполнение проверяемого трубопровода или другого объекта.
2. Далее ручным гидравлическим прессом для опрессовки труб выполняется нагнетание давления.
3. На последнем этапе производится наблюдение за снижением давления в трубопроводе. Контроль давления осуществляется с помощью манометра или же визуально (если есть видимые протечки).

Ручные модели являются довольно популярными, так как их использование практически не ограничено. Они могут применяться для организации испытаний хозяйственных сетей, а также для проверки коммуникации в многоэтажном доме.

Прибор оснащен манометром, при помощи которого осуществляется контроль давления, нагнетаемого в трубопровод

Стоит отметить одно важное преимущество использования ручного пресса — это низкий уровень погрешности. Это преимущество обусловлено тем, что оператор пресса сам регулирует показатель давления во время испытания трубопровода

Шланги таких приборов на стадии производства оснащаются защитной оплёткой, которая исключает возможность расширения шланга под давлением.

Работа насоса во время проверки системы на прочность

Опресовочный насос должен имитировать гидравлический удар – резкий скачок давления, вследствие быстрого закрытия запорной арматуры либо появления воздуха в системе отопления.

Для создания давления, но выше рабочего, в наполненную систему подключается насос для пресса, нагнетающий рабочую жидкость по трубопроводам в течение определенного времени.

Процедура проводится с постоянным снятием показаний манометра. При появлении повреждений, давление постепенно будет падать. Роль рабочей среды, при нагнетании давления, часто выполняет антифриз, вода или специальное масло.

Во всех опресовочных насосах существуют ограничители, помогающие избежать превышения необходимого давления.

Проверка на прочность системы отопления с помощью воздуха проводится компрессором. Присутствие утечек на соединениях трубопровода и в подозрительных местах проверяется мыльным раствором.

Общий порядок проведения пневмо- и гидроиспытаний

Схема проведения испытаний воздухом и водой является общей. Порядок действий таков:

1. В пределах тестируемого объекта изолируется его часть, перекрываемая с помощью запорной (регулировочной) арматуры (канализационные трубы затыкаются резиновыми заглушками или обмотанными ветошью деревянными пробками).
2. Производится заполнение испытуемого объекта водой. При тестировании систем отопления при заполнении водой воздух сбрасывается через специальные воздухоотводчики в верхней части.
3. К системе подключается опрессовщик, производя подкачку некоторого количества рабочей жидкости, чтобы создать требуемое регламентными нормами давление.
4. Достигнув требуемой величины давления, фиксируемой наблюдателем на манометре, опрессовщик отключается.
5. Систему оставляют под давлением на определенное время (для систем отопления – не менее получаса; в некоторых случаях длительность выдержки может составлять 6-8 часов).
6. По завершении назначенного времени выдержки наблюдателем снова снимаются показания манометра. Различие показателей манометра – свидетельство наличия утечки в системе, которую требуется обнаружить и устранить.

Подключить опрессовщик к системе отопления можно, сняв один из кранов

Задачи опрессовки отопления в доме

Независимо от схемы организации отопительной системы (централизованной или децентрализованной), требованиями СНиП предусматривается техническая подготовка таких систем к вводу в действие.

Сюда входит целый перечень работ, выполняемых на этапе перед сдачей обогревающего оборудования в эксплуатацию, а также работы, которые необходимо выполнять уже на стадии обслуживания.

Одним из главных требований ввода в эксплуатацию и обслуживания контура водяного отопления, используемого в частном или муниципальном доме, является опрессовка. Согласно правилам и требованиям по узлам санитарно-технических систем, испытанию на прочность подлежат все элементы схем отопительных систем.

Кроме предстартовых испытаний гидравлическую или пневматическую проверку традиционно выполняют:

• перед каждым новым отопительным сезоном с целью выявления мест разгерметизации и ослабленных участков;
• после проведения ремонтных операций и замены оборудования, арматуры, прокладок и пр. элементов.

Кроме основной задачи, заключающейся в определении участков и точек, способных пропускать теплоноситель, опрессовка помогает освободить контур от нерастворимых частиц, забивающих трубопровод.

По завершении монтажа систему отопления дважды проверяют путем проведения опрессовки. Первый раз выполняется для выявления разгерметизации соединений и прочих дефектов. Второй раз опрессовывают для того, чтобы убедиться в полноценной работоспособности контура

Опрессовку вполне по силам выполнить владельцу жилья собственными руками. Каких-то сложных действий процесс испытаний давлением воды или воздуха не предусматривает, также как и нет надобности в приобретении дорогостоящих технологичных инструментов и оборудования.

Для проверки герметичности системы гидростатическим методом потребуется:

• заполнить контур теплоносителем (водой) с температурой 5-50°С;
• подключить к системе водяной насос – электрический или ручной;

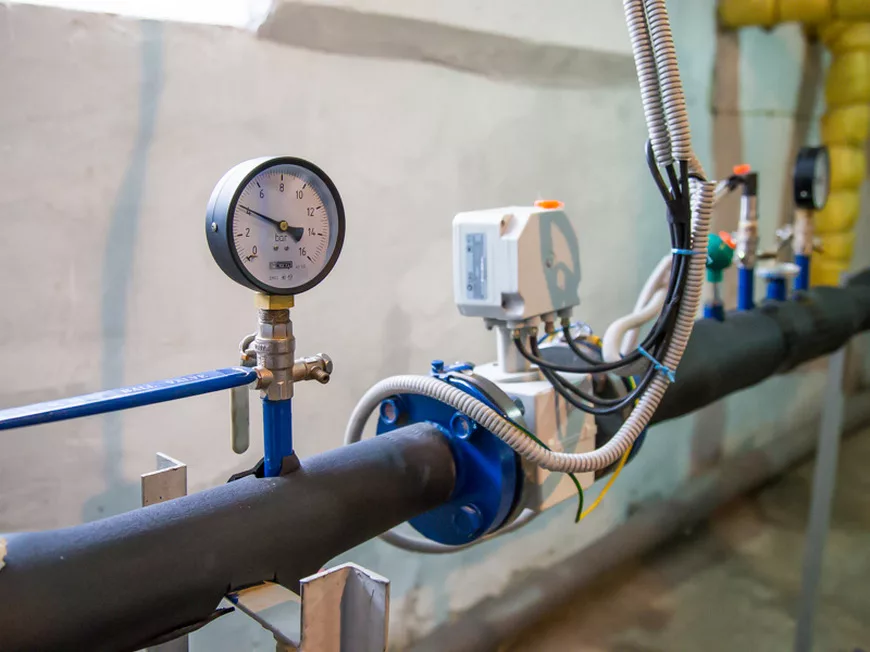

• установить в схему отопления измерительные приборы – манометры с граничным верхним давлением вдвое выше рабочего давления.

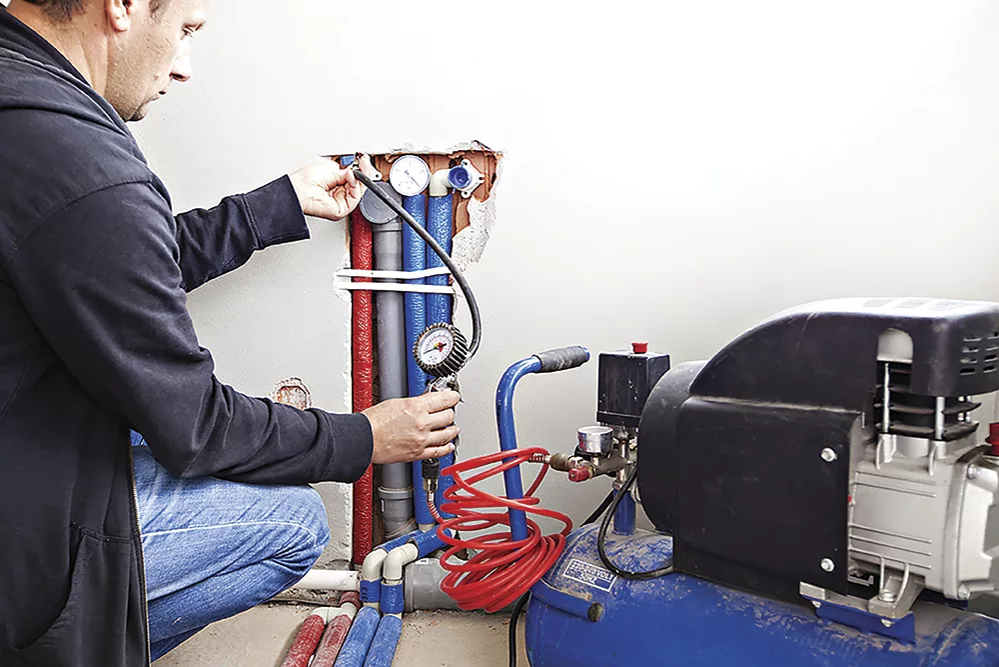

Применяется также опрессовка контура отопления без воды – пневматическая проверка системы давлением воздуха (манометрический метод).

Этот вариант имеет свои особенности и часто используется для испытаний отдельных компонентов схемы отопления, таких как радиаторы, отопительные панели, теплообменники и т.п.

Насос для выполнения гидравлических испытаний – ручная конструкция. Такой инструмент можно считать наиболее оптимальным для использования в домашнем хозяйстве, когда приходит время опрессовки отопительной системы

Рекомендации по эксплуатации

1. Все опрессовщики применяются при окружающей температуре воздуха от +5 оС до +40оС.
2. Перед перемещением опресовочного насоса, работающего от электричества, его необходимо отключить от сети.
3. Рекомендуются применять шланги и соединительные детали, рекомендованные производителем, это указывается в инструкции к устройству.
4. Для предотвращения возникновения коррозии деталей опресовщика, необходимо после того как он будет освобожден от воды, в бак залить немного машинного масла, после чего пару раз прокачать насос – в следующий раз опресовка отопительной системы будет проводиться в очищенных от коррозии и влаги внутренних частях. Масло после завершения процедуры можно слить, и в будущем использовать не один раз для очистки опресовщика.

Во время работы с гидравлическим ручным опресовщиком необходимо соблюдать следующий порядок и правила:

1. Из напорных узлов опрессовщика требуется удалить воздух. Для этого необходимо заполнить бак 2 рабочей жидкостью до указанной отметки, после чего открыть запорный вентиль 8, далее нужно несколько раз прокачать воду, пока она не выйдет из напорного шланга 3.
2. После подключить напорный шланг 3 к испытуемому трубопроводу. Для подключения используется переходной штуцер или ниппель, как правило, устройство ими укомплектовывается при производстве, но их также можно приобрести отдельно.
3. Закачать жидкость. При помощи прокладок в магистрали перекрывают все отверстия и накачивают воду, пока не будет достигнуто необходимое давление, после чего поворачивается запорный вентиль 8, пока не окончатся испытания. Как правила проверка проходит в течение нескольких часов, но некоторые специалисты оставляют работать насос во время опрессовки на целые сутки, негерметичность системы демонстрирует падение давления.
4. Отсоединение опрессовочного насоса от трубопровода. Для этого необходимо открыть сливной вентиль 7 и подождать пока вода перетечет обратно в бак, после того как процесс завершен сливной вентиль перекрывают чтобы избежать попадания грязи в насос. Напорный шланг отсоединяется от входной трубы магистрали, опускается в бак, после чего необходимо освободить нагнетательные узлы от жидкости открыванием вентиля 8.

Во время выбора опрессовщика нужно учитывать, насколько часто будут проводиться с его помощью, испытания и какой объем испытываемых систем. Таким образом, для бытового применения лучше выбрать агрегат с ручным приводом, а для более частых испытаний рекомендуется выбирать насос, работающий от электричества.

Опрессовка отопительных систем довольно важная процедура, с помощью которой можно еще на ранней стадии определить потенциально слабые места в системе, из-за которых потом может возникнуть аварийная ситуация. Использование для подобных испытаний насосов позволяет быстро определить слабые места и заранее позаботится об их укреплении, чем возможно предотвратит аварию в последствие.

Порядок работы с ручным опрессовщиком

При работе с гидравлическим ручным опрессовщиком соблюдают приведенный порядок и выполняют следующие правила:

1. Удаляют воздух из напорных узлов опрессовочного насоса. Для этого заполняют бак 2 рабочей жидкостью до указанной в инструкции отметки и открывают запорный вентиль 8, после чего несколько раз прокачивают воду до выхода ее из напорного шланга 3.
2. Присоединяют напорный шланг 3 к испытуемой магистрали. Для подключения используют переходной штуцер или ниппель, входящие в комплектацию агрегата или приобретенные отдельно.
3. Производят закачку жидкости. С помощью прокладок перекрывают все отверстия в магистрали и накачивают воду до достижения требуемого давления, затем поворачивают запорный вентиль 8 до окончания испытаний. Обычно проверку производят в течение нескольких часов, у некоторых специалистов работает насос при опрессовке почти сутки, о негерметичности системы говорит падение давления.
4. Отсоединяют опрессовщик от трубопровода. Для этого открывают сливной вентиль 7 и ждут полного перетекания воды обратно в бак, по окончании процесса сливной вентиль перекрывают во избежание попадания частиц грязи в насос. Отсоединяют напорный шланг от входной трубы магистрали, опускают его в бак и освобождают нагнетательные узлы от воды открыванием вентиля 8.

Рис. 5 Пример использования насосов для опрессовки в испытуемой магистрали

Компактность и удобство эксплуатации. Особенности ручного насоса для опрессовки системы отопления

Опрессовка представляет собой процедуру испытания с параллельной проверкой на прочность и герметичность системы отопления путем создания высокого давления.

Первая опрессовка проводится сразу после установки трубопровода на участке. Делается это для выявления потенциальных мест утечек.

Механические насосы чаще всего используются в бытовых целях. Подобные агрегаты имеют более низкую стоимость, они компактны, с ними легко работать. Их особенность заключается в простоте использования и в возможности работы в ограниченных пространствах без доступа к электрической сети.

ontakte

Odnoklassniki

Опрессовочные насосы и оборудование для заполнения не имеют существенных различий. Часто один и тот же агрегат применяется как для проверки системы на прочность, так и для ее наполнения.

Фото 1. Так выглядит ручной насос для опрессовки. .

Современные опрессовщики и насосы для закачки различаются по типу привода. Он бывает электрическим либо ручным. По принципу действия оборудование подразделяется на следующие типы:

• мембранное;
• пластинчато-роторное;
• поршневое.

Принцип работы опрессовщика

Принцип работы ручного опрессовщика довольно прост. В проверяемую систему отопления до максимально возможного уровня заливается вода. После этого при помощи нажатия на рычаг достигается необходимый для проведения испытания уровень давления (в 2—3 раза выше рабочей нормы). Когда нужный показатель давления будет получен, шаровой вентиль агрегата перекрывается. Оператор отслеживает на манометре колебания.

Внимание! Чтобы в процессе опрессовки не допустить внутри отопительной системы чрезмерно высокого давления, насосы оборудованы специальным пропускным клапаном. Если давление начинает падать, значит, труба протекает

Описанная процедура повторяется несколько раз. При выявлении дефекта работы прекращаются до момента его устранения

Если давление начинает падать, значит, труба протекает. Описанная процедура повторяется несколько раз. При выявлении дефекта работы прекращаются до момента его устранения.

Первая опрессовка проводится непосредственно после окончания монтажных работ. Далее проверку повторяют каждые 5 лет после промывки трубопровода агрессивными химическими средствами.

Преимущества ручных опрессовочных насосов

Механический опрессовочный агрегат имеет ряд преимуществ:

1. Низкая масса и компактные размеры

Небольшой вес и компактность оборудования позволяют без сложностей переносить и транспортировать приборы без использования грузоподъемных устройств.

Агрегаты применяются даже в ограниченном пространстве.

1. Высокая точность получаемых результатов

Показатель точности во многом зависит от мощности самого устройства. При выборе конкретной модели оборудования нужно понимать, что использование насоса с малой мощностью увеличивает время, необходимое для проверки. Кроме того, при выявлении негерметичного стыка результаты испытаний могут исказиться.

В отличие от моделей с электрическим приводом, ручные опрессовщики подходят для использования вдали от источника электрического снабжения.

Ручные приборы имеют простую конструкцию и не требуют того, чтобы их обслуживали квалифицированные специалисты.

Ручной насос для опрессовки: достоинства и особенности

Его простота и универсальность – главные достоинства агрегата. Насос опрессовочный ручной не зависит от наличия электричества, поэтому его можно использовать абсолютно в любом месте, не привязываясь к наличию электрических коммуникаций

Это особенно важно для работы в удаленных и неосвоенных районах, а также в случае с перебоями в поставке электроэнергии

Недостатком опрессовочного насоса является его большая трудоемкость, так как при работе с ним от специалиста требуется значительное время на проведение испытаний. Зато малый вес и компактные размеры делают ручной насос для опрессовки универсальным. Насос для опрессовки труб идеален для работы в небольшом пространстве.

Правильная эксплуатация агрегата и уход за ним дадут возможность прослужить ему долгие годы, благодаря отличному качеству производства насоса-опрессовщика.

Какое давление должно быть в системе отопления многоквартирного дома

Информацию о величине испытательного давления при опрессовке системы отопления должны знать застройщики в обязательном порядке. В регламентирующих документах сказано, что проверка выполняется давлением, которое превышает рабочие показатели в 1,25-1,5 раза. Об этом сказано в соответствующих Санитарных Нормах и Правилах, а также в «Правилах технической эксплуатации тепловых энергоустановок».

Чтобы определить рабочее давление системы, необходимо ориентироваться на этажность дома. В автономном отоплении частного дома высотой не больше 3 этажей давление не превышает 2 атмосфер. При этом регулировка проводится автоматически, избыточное давление сбрасывается специальным клапаном. В домах до 5 этажей показатель рабочего давления может составлять около 6 атмосфер. В зданиях высотой более 8 этажей системы имеют рабочее давление до 10 атмосфер.

Однако для проведения опрессовки системы отопления в многоквартирном доме важно знать и максимальный порог испытательного давления. Эти данные дает организация, которая занималась разработкой проекта

При определении, какое давление опрессовки системы отопления воздухом может быть максимальным, во внимание принимаются характеристики всех элементов, входящих в состав отопительной системы. В частности речь идет о трубах, теплогенераторах, отопительных приборах и различной арматуре

Чтобы не причинить вреда отоплению при проведении опрессовки, вводятся ограничения максимального пробного давления. К примеру, для чугунных радиаторов можно использовать давление не более 6 атмосфер, а для панельных – не больше 10 атмосфер.

Как работает насос при проверке на прочность системы?

У опрессовочного насоса одна единственная задача – создать максимальное давление, подобное гидравлическому удару. Говоря более простым языком, ему требуется совершить резкий перепад давления. Для этого в заполненную до краев систему присоединяется насос, который нагнетает жидкость на протяжении всего трубопровода на определенном периоде времени. Весь процесс происходит с ежеминутным снятием значений манометра. Если будет малейшая неисправность, стрелка манометра опустится вниз.

В качестве рабочего материала зачастую выступает антифриз, нередко масло. Каждая модель опрессовочного насоса оснащена специальными ограничителями давления, которые помогают избежать переизбытка. Для того чтобы проверить систему отопления на прочность, используют компрессор. Однако в этом случае разгерметизация соединительных элементов проверяется при помощи обыкновенного мыла. Под воздействием воздуха, подаваемого из компрессора, мыльный раствор движется по трубам и его утечка в случае неисправности сразу становится заметной.

Но в обоих случаях, гидроудар является незаменимым помощником. При его помощи можно проводить не только коммуникационные испытания, но и инженерные, сантехнические. Вся эта машина подключается к контуру, благодаря которому давление постепенно повышается до необходимого уровня.

На полноценную проверку требуется не менее 2 часов, в течение которых показания манометра будут сниматься неоднократно. Резкое или незначительное снижение давления будет означать разгерметизацию системы. В таком случае необходимо остановить проверки, выявить местоположения утечки и ликвидировать ее, после чего продолжить работу с опрессовочным насосом. Если же значения на всем протяжении стабильны, значит, все работает в штатном режиме.

Особое внимание просим обратить на то, что в оборудовании такого типа решающим фактором является не производительность, а максимально допустимый показатель давления, которое он может создать. Выбрать конкретный насос из сотен существующих довольно сложно

Но стоит запомнить только самое важное – есть электрические и механические

Но стоит запомнить только самое важное – есть электрические и механические

Но стоит запомнить только самое важное – есть электрические и механические

Зная это можно подобрать именно тот аппарат, который справится с поставленной вами перед ним целью

Но стоит запомнить только самое важное – есть электрические и механические. Зная это можно подобрать именно тот аппарат, который справится с поставленной вами перед ним целью. Конструкционные особенности разнообразны по принципу работы

Конструкционные особенности разнообразны по принципу работы

Конструкционные особенности разнообразны по принципу работы

Выбрать конкретный насос из сотен существующих довольно сложно

Но стоит запомнить только самое важное – есть электрические и механические. Зная это можно подобрать именно тот аппарат, который справится с поставленной вами перед ним целью. Конструкционные особенности разнообразны по принципу работы

Конструкционные особенности разнообразны по принципу работы

Конструкционные особенности разнообразны по принципу работы.

Виды оборудования

В зависимости от технических параметров все насосы для опрессовки классифицируются по двум группам: электрические и механические.

Существует несколько модификаций электрогидравлических насосов, однако, их применяют несколько реже.

Хотя принцип работы насосов отличается, функциональное назначение практически идентично: опрессовка системы, нахождение утечки, профилактика и сдача в эксплуатацию. Перед использованием оборудования необходимо ознакомиться с прилагаемой инструкцией.

При желании можно сконструировать самодельный насос, особенно если он нужен для опрессовки частного дома. Для этого потребуются медные трубы, заглушки, обратный клапан, манометр и штуцер, через который должна проходить труба.

Все элементы собираются в определенной последовательности с использованием сварки. Для уплотнения соединений задействуют льняные пряди. Стоимость такой установки будет намного дешевле аналогов, однако, для его изготовления требуются определенные навыки и знания.

Электрический насос

Прибор оснащается двигателем и работает от сети под напряжением 220В. Этот агрегат применяется для испытаний отопительных, водопроводных и масляных систем. Электрические модели используют в профессиональной деятельности при интенсивных нагрузках.

У электрического опрессовочного насоса можно выделить основные преимущества:

1. Простота в эксплуатации и обслуживании. Для подключения механизма надо лишь нажать кнопку на блоке управления.
2. Высокий уровень производительности. Благодаря электрическому приводу нагнетание максимального давления производится очень быстро.
3. Продолжительный срок эксплуатации за счет качественной и надежной корпусной части.
4. Удобное регулирование давления, которое осуществляется при помощи байпасного клапана.
5. Наличие специальной защиты от перегрева. При сильном нагреве, она автоматически понижает уровень давления, отчего прибор охлаждается.
6. Мобильность. Устройство можно перевозить даже в багажнике машины.

К недостаткам электрического опрессовщика следует причислить его высокую стоимость, зависимость от электрической сети и солидный вес.

Механический

Ручной опрессовщик состоит из ручки для нагнетания давления, индикатора, шланга и корпуса. Эти приборы зачастую применяют как струбцины или гидропровод. Они незаменимы для использования в местах, где отсутствует электричество и водоснабжение.

У механизма немало преимуществ:

• компактность, мобильность;
• можно задействовать на ограниченной территории, при проведении небольших по объему работ;
• долгий срок службы при бережном уходе, возможность ремонта;
• безопасность в эксплуатации, за счет отсутствия быстровращающихся элементов;
• приемлемая стоимость.

Недостатки механического насоса — низкая скорость подачи давления и необходимость в постоянном контроле. Вдобавок работа с устройством требует определенных физических усилий.

Производим первый запуск

Прежде, чем заливать контуры стяжкой, надо произвести пробный запуск. Он требуется для проверки качества обжима контактов тёплых полов. Для этого, необходимо обеспечить циркуляцию теплоносителя и удалить воздушные пробки.

Если теплоносителем служит водопроводная вода, то устанавливается специальный кран, через который будет обеспечиваться его подача. При заливке антифриза, потребуется задействовать наконечник с запорным краном на коллекторе.

Первый запуск следует производить в следующей последовательности:

1. Закрываются краны до распределительного коллектора, тем самым обеспечивается циркуляция жидкости на участке котёл — коллектор. Включается насос и котёл, но его надо запускать не на всю мощность. Проверяются все соединительные контакты.

1. Открываются вентили контуров. Начинать необходимо от петли, расположенной дальше от котла. Когда контур нагреется до температуры с разницей на входе и выходе в 5 — 10 градусов, запускается вторая, а затем и другие ветки.

1. Если тёплый пол выступает единственным источником тепла, то градус нагрева поднимается до максимального уровня (60 градусов).

При комбинированном обогреве, выставляется рабочая температура. В данном режиме тёплый пол должен поработать 6 часов.

Как видите, опрессовка является важным этапом при монтаже тёплого водяного пола. Проведение её обязательно, и производить ее нужно перед укладкой завершающих слоёв пола. Иначе, если гидропол не будет работать или обнаружится течь, то придётся вскрыть финишную отделку и стяжку.

Если вы сомневаетесь, что сможете провести опрессовку труб тёплого пола самостоятельно, то лучше пригласить специалистов.

Ошибки при опрессовке теплых полов и отопления.

Watch this video on YouTube
